Moteur PrimaLuceLab ALTO pour écran à flat GIOTTO

Automatisez totalement l'ouverture de votre télescope avec le moteur PrimaLuceLab ALTO pour GIOTTO

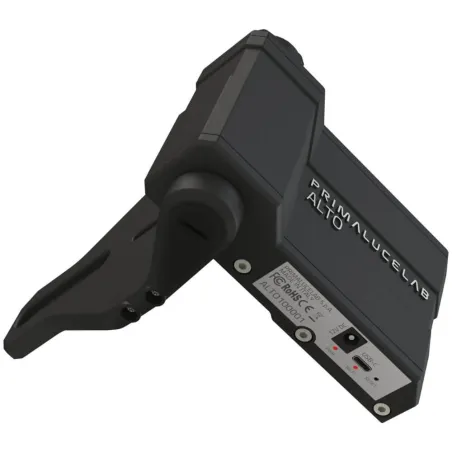

Le PrimaLuceLab ALTO est un moteur d'ouverture motorisé spécialement conçu pour transformer un générateur de flats GIOTTO en un véritable capot de télescope motorisé et pilotable à distance. Il permet d'automatiser l'ouverture et la fermeture du tube optique, facilitant ainsi les sessions d'astrophotographie entièrement automatisées ainsi que l'utilisation d'observatoires distants.

Associé au générateur de flats GIOTTO, ALTO constitue une solution idéale pour simplifier les procédures d'acquisition des flats et protéger l'instrument lorsque celui-ci n'est pas utilisé. L'ensemble est entièrement pilotable depuis un ordinateur Windows, un système EAGLE, un smartphone ou une tablette grâce à sa connectivité USB-C et Wi-Fi.

Le moteur ALTO est proposé en quatre déclinaisons, chacune étant adaptée à une gamme précise de générateurs de flats GIOTTO.

Quatre modèles disponibles selon le diamètre du GIOTTO

Afin de garantir une compatibilité parfaite, ALTO existe en quatre versions :

Le choix du modèle dépend uniquement du diamètre du générateur de flats GIOTTO installé sur le télescope.

Une automatisation complète de l'observatoire

Le moteur ALTO permet de commander à distance l'ouverture et la fermeture du télescope sans intervention manuelle.

Cette automatisation est particulièrement appréciée pour :

• les observatoires distants,
• les installations permanentes,
• les séquences automatisées d'imagerie,
• les fermetures de sécurité en fin de session.

Grâce au logiciel PLAY ou au pilote ASCOM CoverCalibrator, l'ouverture du capot peut être intégrée directement dans une séquence d'acquisition automatisée.

Connectivité USB-C et Wi-Fi intégrées

L'électronique intégrée offre une connectivité particulièrement moderne.

ALTO dispose :

• d'un port USB-C pour la connexion à un ordinateur Windows ou à un ordinateur EAGLE ;
• d'une connexion Wi-Fi permettant un pilotage sans fil ;
• d'une alimentation directe en 12 V sans alimentation externe supplémentaire.

Le contrôle peut ainsi être réalisé :

• via PLAY Astrophotography Software,
• via les logiciels compatibles ASCOM CoverCalibrator,
• via le Virtual HandPad depuis un smartphone, une tablette ou un ordinateur.

ALTO 1

ALTO 2

ALTO 3

ALTO 3L

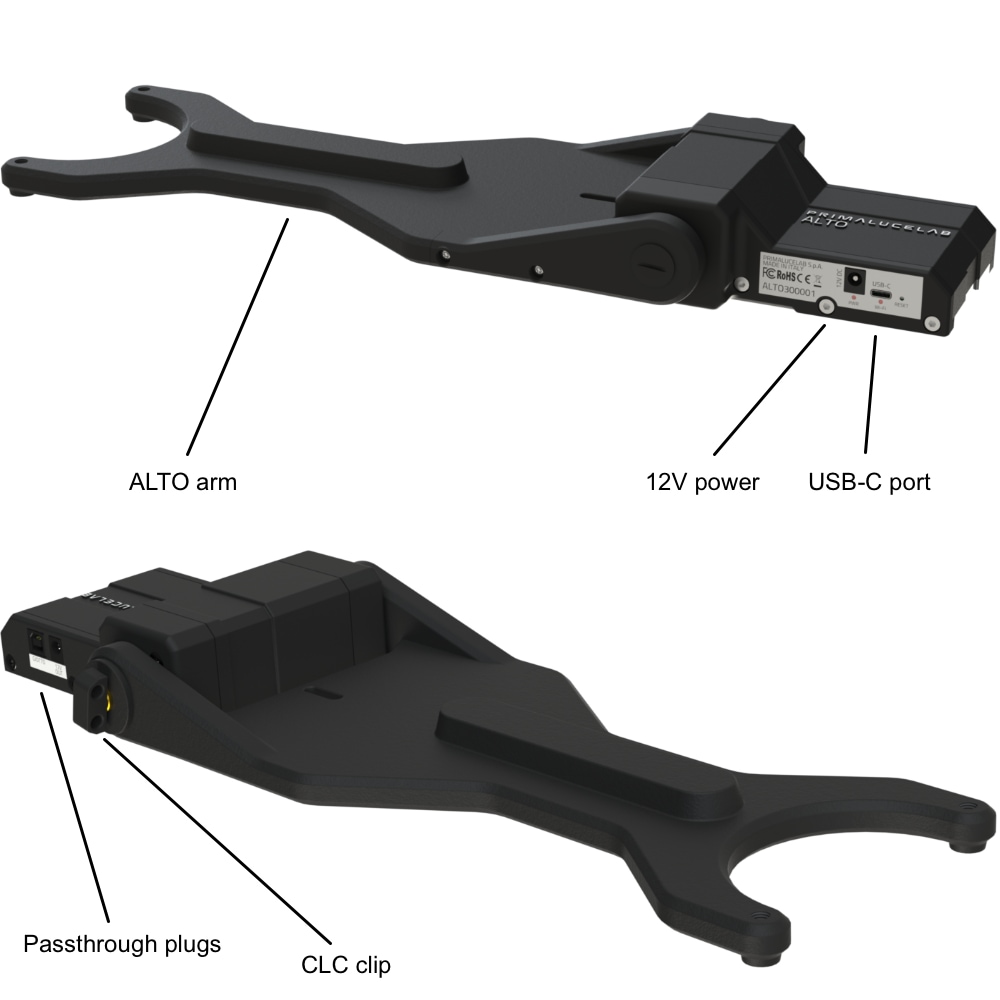

Gestion intelligente du câblage

PrimaLuceLab a développé ALTO afin de simplifier au maximum le câblage autour du télescope.

Le moteur intègre :

• un passage USB,
• un passage alimentation 12 V.

Le GIOTTO se connecte directement au moteur ALTO grâce aux câbles fournis.

Depuis ALTO, un seul câble USB et une seule alimentation rejoignent ensuite l'ordinateur de contrôle.

Chaque périphérique reste reconnu indépendamment par Windows, permettant un contrôle individuel malgré un câblage fortement simplifié.

Les Cable Locking Clips (CLC) fournis permettent également aux câbles de tourner avec le bras motorisé afin de limiter les contraintes mécaniques.

ALTO 1

ALTO 2

ALTO 3

Installation flexible sur de nombreux télescopes

ALTO peut être installé sur de nombreux instruments.

Selon le modèle de télescope, plusieurs possibilités sont offertes :

• utilisation avec le collier PLUS Vixen / Losmandy (en option),

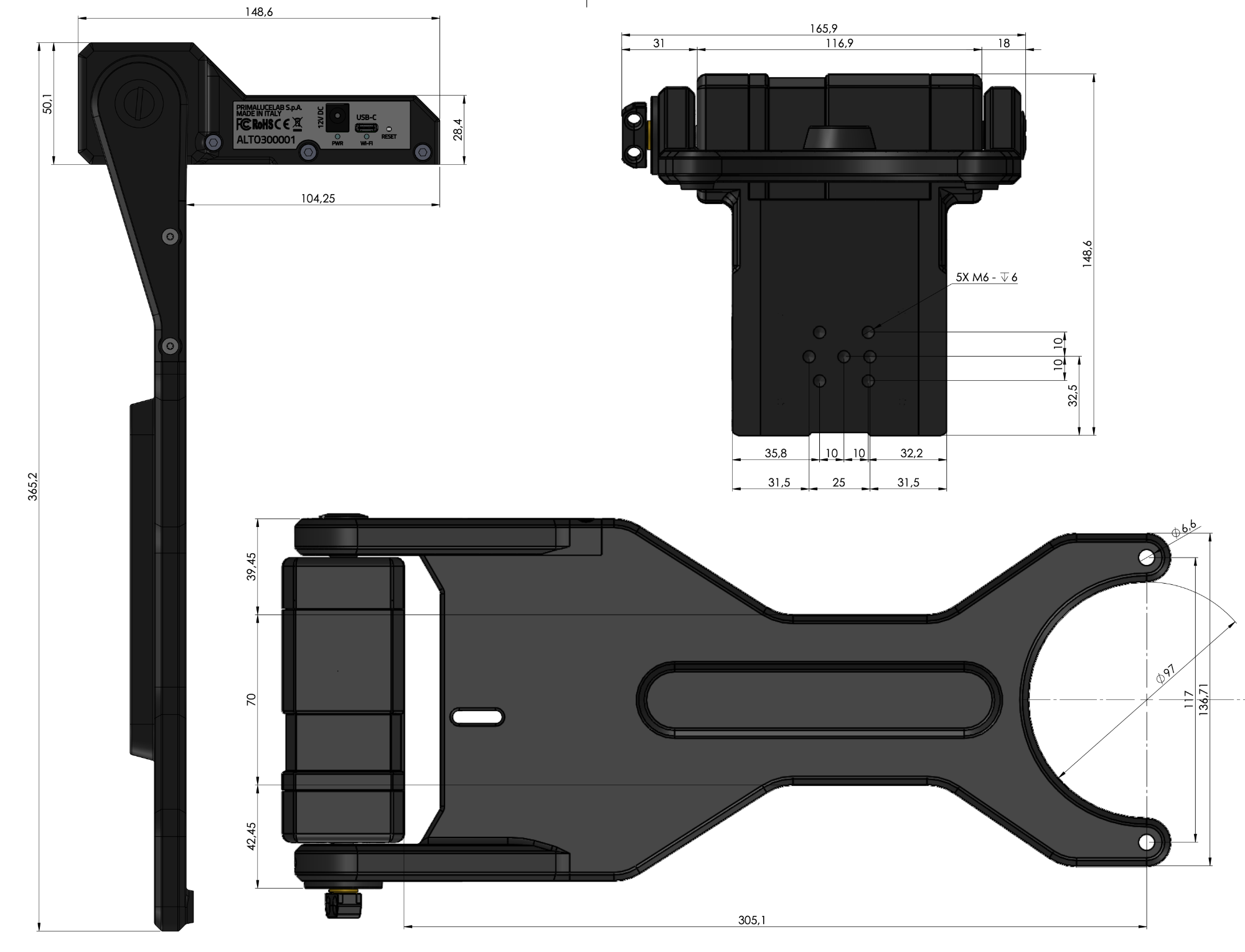

• fixation directe grâce aux nombreux taraudages M6 présents sur le châssis,
• ajout éventuel d'une queue d'aronde plus longue pour certains Newton ou lunettes.

Cette conception permet d'ajuster précisément la position du bras afin d'obtenir une ouverture et une fermeture parfaitement fluides du GIOTTO.

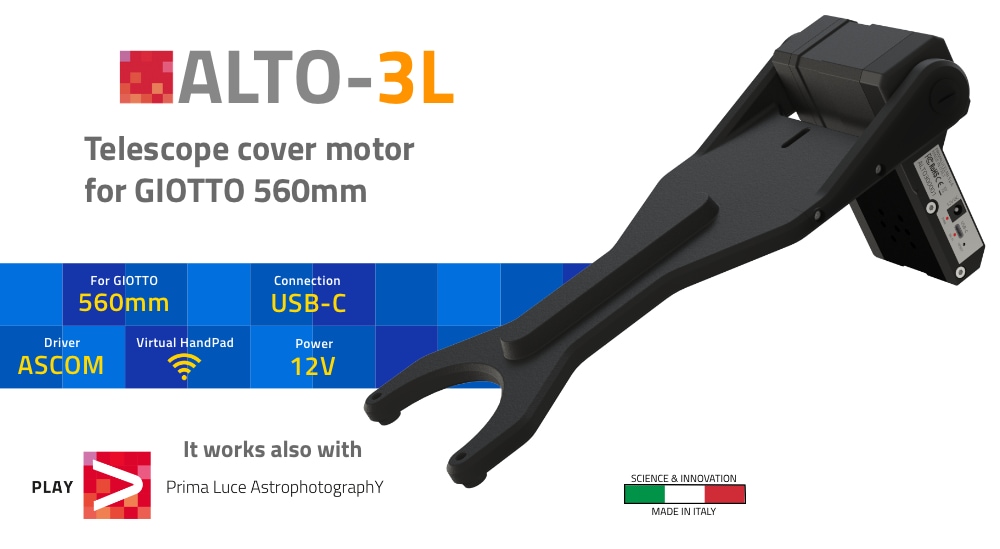

Le modèle ALTO 3L, destiné exclusivement au GIOTTO 560 mm, utilise également des filetages M6 mais nécessite la réalisation ou l'utilisation d'un adaptateur spécifique (non fourni).

Afin de connecter ALTO à votre télescope, vous pouvez ajouter la pince à queue d'aronde PL-QA750-L en option pour vous permettre de fixer ALTO à n'importe quelle barre à queue d'aronde de style Vixen ou Losmandy qui est déjà présente dans de nombreux télescopes (comme SCT, Aplanatic SCT, RCT, etc.).

Si votre télescope a une barre courte (par exemple sur un réfracteur ou un newtonien), vous pouvez facilement ajouter une barre en queue d'aronde plus longue pour vous permettre de serrer ALTO juste au-dessus ou en dessous de l'extrémité avant de votre tube ! Cette conception vous permet d'ajuster les positions GIOTTO et ALTO pour permettre une ouverture et une fermeture optimale de votre télescope.

Calibration simple avec le logiciel PLAY

Le logiciel PLAY intègre un assistant permettant de calibrer automatiquement :

• la position totalement ouverte ;
• la position totalement fermée.

Une fois cette calibration réalisée, l'ouverture ou la fermeture complète du télescope s'effectue en un simple clic.

Pour les utilisateurs préférant un autre logiciel d'astrophotographie, le pilote ASCOM CoverCalibrator assure une compatibilité avec de nombreuses solutions tierces.

Pilotage sans ordinateur grâce au Virtual HandPad

Même sans ordinateur, ALTO reste totalement opérationnel.

Il suffit de connecter un smartphone ou une tablette au réseau Wi-Fi généré par le moteur pour accéder au Virtual HandPad intégré.

Depuis cette interface, il est possible de :

• ouvrir le capot ;
• fermer le capot ;
• mémoriser les paramètres ;
• rappeler rapidement les réglages enregistrés.

Cette solution est particulièrement pratique lors des observations visuelles ou des interventions sur le terrain.

ALTO 1

ALTO 2

ALTO 3

Information importante concernant les darks

Lorsque GIOTTO est associé à ALTO, le système ne ferme pas totalement l'ouverture du télescope de manière étanche.

Pour cette raison, PrimaLuceLab ne recommande pas l'utilisation de cette configuration pour réaliser des images de calibration Dark.

Il est préférable de constituer une bibliothèque de darks réalisée avec le télescope complètement obturé.

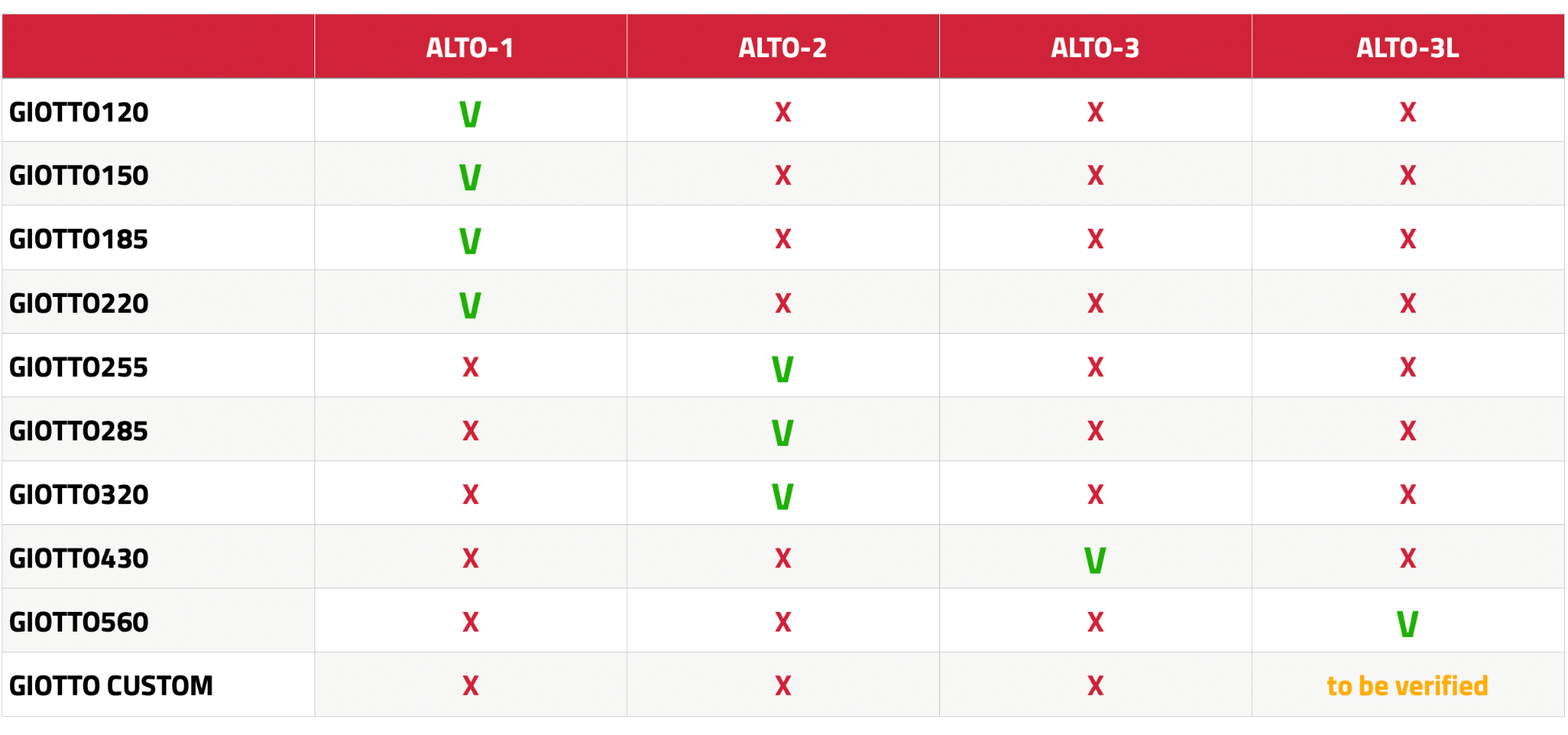

Compatibilité des différents modèles ALTO

Dans ce tableau, vous pouvez voir la compatibilité des différents modèles ALTO avec les générateurs flat field GIOTTO.
Par exemple, ALTO-1 est compatible avec GIOTTO120, GIOTTO150, GIOTTO185 et GIOTTO220 mais pas avec des modèles plus grands (qui nécessitent ALTO-2, ALTO-3, ou ALTO-3L).

Points forts

• Motorisation complète du générateur de flats GIOTTO
• Ouverture et fermeture du télescope à distance
• Disponible en 4 modèles selon le diamètre du GIOTTO
• Contrôle USB-C et Wi-Fi intégré
• Compatible EAGLE et ordinateurs Windows
• Compatible PLAY Astrophotography Software
• Pilote ASCOM CoverCalibrator inclus
• Virtual HandPad utilisable depuis smartphone ou tablette
• Gestion optimisée des câbles grâce aux ports USB et alimentation pass-through
• Fonctionne directement sous alimentation 12 V
• Clips de maintien des câbles (CLC) fournis
• Nombreux filetages M6 pour une installation personnalisée
• Solution idéale pour les observatoires automatisés et distants

Fiche technique

Caractéristiques communes

• Fonction : moteur motorisé pour générateur de flats GIOTTO
• Alimentation : 12 V
• Connectique : USB-C
• Connexion sans fil : Wi-Fi
• Logiciels compatibles :
  • PLAY Astrophotography Software
  • ASCOM CoverCalibrator
  • EAGLE
• Contrôle mobile : Virtual HandPad
• Pass-through USB intégré
• Pass-through alimentation 12 V intégré
• Clips de maintien des câbles (CLC) inclus
• Taraudages M6 de fixation
• Compatibilité Windows

Compatibilité des modèles

ALTO 1

• Compatible GIOTTO 120, 150, 185 et 220 mm
• Poids : 0,70 kg

ALTO 2

• Compatible GIOTTO 225, 285 et 320 mm
• Poids : 0,85 kg

ALTO 3

• Compatible GIOTTO 430 mm et modèles personnalisés supérieurs à 320 mm
• Poids : 1,50 kg

ALTO 3L

• Compatible exclusivement GIOTTO 560 mm
• Poids : 1,80 kg

Contenu de la livraison

Modèle ALTO 1

• Moteur PrimaLuceLab ALTO-1
• Câble USB-B vers USB-C (65 cm)
• Câble d'alimentation 12 V (65 cm)
• Guide de démarrage rapide

Modèle ALTO 2

• Moteur PrimaLuceLab ALTO-2
• Câble USB-B vers USB-C (85 cm)
• Câble d'alimentation 12 V (85 cm)
• Guide de démarrage rapide

Modèle ALTO 3

• Moteur PrimaLuceLab ALTO-3
• Câble USB-B vers USB-C (120 cm)
• Câble d'alimentation 12 V (120 cm)
• Guide de démarrage rapide

Modèle ALTO 3L

• Moteur PrimaLuceLab ALTO-3L
• Câble USB-B vers USB-C (120 cm)
• Câble d'alimentation 12 V (120 cm)
• Guide de démarrage rapide

FAQ - Questions fréquentes

Quels générateurs de flats GIOTTO sont compatibles avec ALTO ?

Chaque moteur ALTO est conçu pour une plage de diamètres spécifique. L'ALTO 1 est destiné aux modèles jusqu'à 220 mm, l'ALTO 2 jusqu'à 320 mm, l'ALTO 3 aux modèles de 430 mm et personnalisés supérieurs à 320 mm, tandis que l'ALTO 3L est exclusivement compatible avec le GIOTTO 560 mm.

Peut-on piloter ALTO sans ordinateur ?

Oui. Grâce à sa connexion Wi-Fi intégrée et au Virtual HandPad, ALTO peut être contrôlé directement depuis un smartphone ou une tablette sans ordinateur.

ALTO est-il compatible avec les logiciels d'astrophotographie ?

Oui. Il fonctionne avec PLAY Astrophotography Software ainsi qu'avec tous les logiciels compatibles avec le pilote ASCOM CoverCalibrator.

À quoi servent les ports pass-through intégrés ?

Ils permettent de connecter directement le générateur GIOTTO au moteur ALTO. Un seul câble USB et une seule alimentation quittent ensuite ALTO vers l'ordinateur, ce qui simplifie considérablement le câblage de l'installation.

Peut-on réaliser des images Dark avec GIOTTO équipé d'ALTO ?

Non. Une fois installé avec ALTO, le GIOTTO ne rend pas l'ouverture du télescope totalement étanche à la lumière. Le fabricant recommande donc de constituer une bibliothèque de darks séparée.

Quel est l'intérêt du Virtual HandPad ?

Le Virtual HandPad offre une interface de commande complète depuis un smartphone, une tablette ou un ordinateur connecté en Wi-Fi. Il permet d'ouvrir ou de fermer le capot motorisé, de mémoriser les paramètres et de piloter l'installation même sans PC.

Le moteur ALTO est-il adapté aux observatoires automatisés ?

Oui. ALTO a été spécifiquement développé pour les installations automatisées, les observatoires fixes et les systèmes pilotés à distance, où il automatise totalement l'ouverture et la fermeture du télescope ainsi que la gestion du générateur de flats GIOTTO.
