Ultimate Powerbox v3 Pegasus Astro

Produit phare de la série Powerbox. Plus de fonctionnalités dans la même taille :

Ultimate Powerbox v3 est un concentrateur d'alimentation contrôlé par Wi-Fi et USB. Un concentrateur USB 3.1 vous permet d'allumer/éteindre 8 ports USB, 8 prises de courant 12 V, 2 sorties réglables (3-12 V et 12-24 V), 3 réchauffeurs de rosée, un nouveau contrôleur pas à pas silencieux à faible vibration qui peut piloter n'importe quel moteur pas à pas sur le marché de l'astronomie ainsi qu'un relais de puissance et un port d'extension pour les appareils qui communiquent avec le contrôleur Ultimate Powerbox v3 !

Si vous en avez assez de transporter plusieurs blocs d'alimentation et de faire face à un gâchis de câbles d'alimentation et de données, notre Ultimate Powerbox v3, une unité de contrôle de puissance sophistiquée, est la solution "ultime". Notre idée est une enceinte qui rend disponible un nombre suffisant d'ampères.

Aucun câble ne perturbe les mouvements de la monture et de l'instrument, seuls le cordon d'alimentation principal et un cordon de données USB sont reliés à l'Ultimate Powerbox qui dérive des autres câbles alimentant tous les appareils.

Un petit coup d'oeil :

• Jusqu'à 12V / 20Amps de courant électrique fourni (240W).
  6 sorties commutables intelligentes et individuelles 12V. Chaque sortie peut être configurée en 12 V constant ou en impulsions modulées en largeur).

• Fonctionnement contrôlable par Wi-Fi ou USB.
  2 sorties 12V / Toujours ON.
  3 sorties de chauffage de rosée.
  (Réglable automatiquement avec la fonction AutoDew)

• 1 x sortie de puissance réglable 3-12V - Sortie régulée de 3Amps

• 1 x sortie de puissance réglable 12-24V - sortie régulée de 4 ampères

• 1 x commutateur de relais de puissance 250V/10A

• 6 ports USB3.1 (rétrocompatibles avec USB2) et 2 ports USB2 disponibles (8 ports USB au total). Commutable individuellement via logiciel.

• Contrôleur de moteur pas à pas (contrôleur pas à pas silencieux et à faible vibration. Peut piloter presque tous les moteurs pas à pas du marché astro jusqu'à 2 ampères par bobine).

• Bouton-poussoir physique pour contrôler une fonction (par exemple, activer/désactiver les sorties). La fonctionnalité est configurable dans le logiciel.
  Capteur de température et d'humidité ambiante intégré.
  Lectures de puissance (tension d'entrée, courant, courant par port).

• Boîtier de taille compatible Vesa.

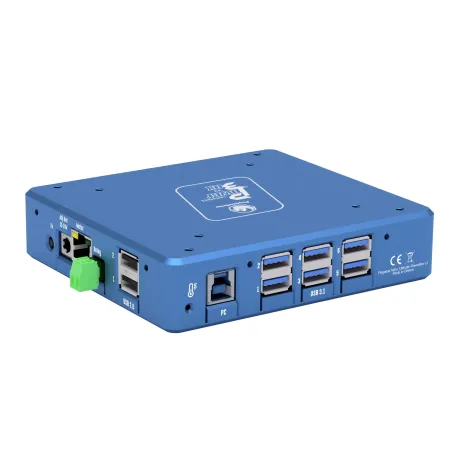

Au total 8 ports USB alimentés – USB 3.1 SuperSpeed Hub

Un contrôleur de hub USB3.1 garantit que ce hub USB fonctionnera parfaitement à des températures de -40°C à +80°C.

Une caractéristique intéressante est que chaque port USB peut être activé/désactivé individuellement par le logiciel. Un appareil était bloqué et vous avez dû rebrancher la prise au milieu d'une nuit froide ? Aucun problème! Localisez simplement le port, cliquez sur l'interrupteur ON / OFF dans notre logiciel et vous recyclez le port USB. Aussi simple que cela!

Ultimate Powerbox v3 :

• 6 ports USB 3.1 ultra-rapides
• 2 ports USB 2 haut débit

Chaque port USB fournit jusqu'à 2,5 ampères. Tous les ports USB incluent un court-circuit électronique, des protections électroniques supplémentaires contre les décharges électrostatiques (ESD) et les surcharges.

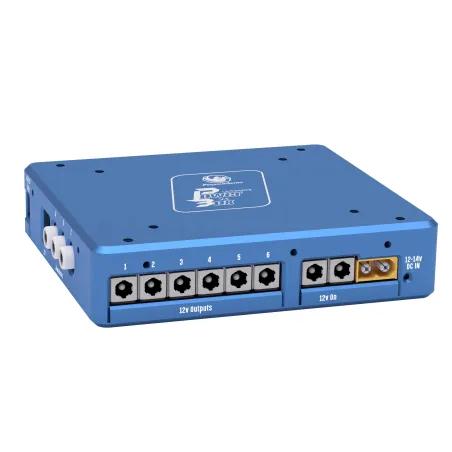

6 prises d'alimentation 12 V CC pour votre équipement

Six puissants transistors Smart Mosfet fournissent du "jus électrique" à votre précieux équipement. Des protections sophistiquées contre les courts-circuits et les surcharges par port coupent l'alimentation et signalent l'incident dans notre logiciel. Chaque Mosfet est capable de fournir jusqu'à 6 ampères de courant.

Les prises de sortie en métal de qualité supérieure garantissent que vous fournirez tout le jus dont vous avez besoin et peuvent fixer en place vos câbles d'alimentation d'extension.
Capteurs de puissance intégrés

Un voltmètre précis et un ampèremètre (pouvant mesurer jusqu'à 20A) mesurent et affichent en temps réel votre puissance absorbée. Si l'entrée est supérieure à 14,5 V, l'alimentation est instantanément coupée pour protéger votre équipement.
Compteur de courant individuel par sorties intelligentes 12V.

Chaque sortie intelligente 12V dispose d'un compteur de courant numérique interne et indépendant. Vous pouvez afficher la consommation électrique de chaque port dans le logiciel.

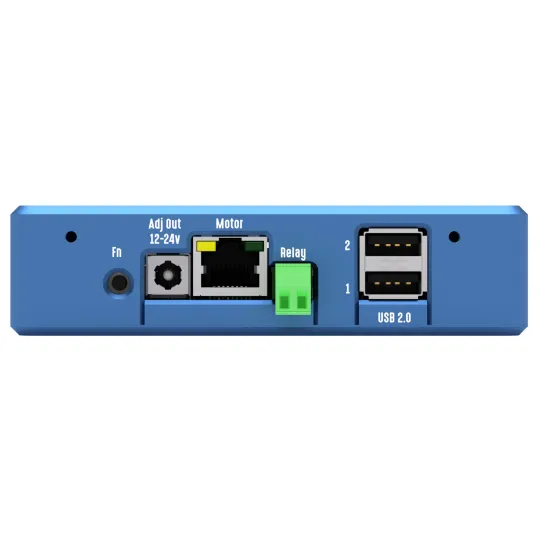

Sorties de puissance et capteurs supplémentaires

• 2 x sorties 12 V toujours activées augmentent le total des sorties 12 V à 10. En combinaison avec les 2 x sorties réglables (si configurées sur 12 V), le total des sorties 12 V peut être additionné à 10 prises.
• 1 x sortie abaisseur de tension réglable peut être régulée de 3V à 12V et fournir jusqu'à 3 ampères.
• 1 x sortie de tension réglable peut être régulée de 12 V à 24 V et fournir jusqu'à 4 ampères.
• 1 relais de commutation peut passer 250 V/10 A et utilisé pour allumer/éteindre tout équipement tiers.
• Un capteur de température ambiante et d'humidité relative intégré fournit des lectures fréquentes des conditions environnementales et ajuste automatiquement l'intensité de la chaleur de vos bandes Dew.

Contrôleur de moteur pas à pas intégré

Un contrôleur de moteur pas à pas silencieux et à faible vibration déplacera avec précision votre tube de tirage de votre porte-oculaire. Le contrôleur pilote un kit de mise au point de moteur Pegasus ou tout autre moteur pas à pas sur le marché (unipolaire ou bipolaire), par ex. Moteurs Rigel, Robofocus, Moonlight, Starlight.

La compensation de jeu est déjà implémentée dans le micrologiciel et peut être activée, réglée et désactivée à partir du logiciel. Un pilote de mise au point entièrement ASCOM6 est déjà disponible.

Moteurs pas à pas pris en charge

Assurez-vous d'avoir le bon câble pour votre moteur. Chaque fabricant utilise son propre brochage. Contactez-nous si vous avez des questions sur le type de votre moteur.

Boîtier compatible Vesa

Le boîtier UPBv3 est compatible avec les supports VESA. Les trous de vis disponibles permettent par ex. Intel NUC à empiler avec l'Ultimate Powerbox v3.

Supporté par :

ASCOM 6
Ultimate powerbox prend entièrement en charge ASCOM6. En combinaison avec notre logiciel Unity qui agit comme un serveur, vous pouvez utiliser nos derniers pilotes fournis par ASCOM 6 pour :

Moteur pas à pas de contrôle (focuser ASCOM)
Passer les paramètres environnementaux au logiciel pris en charge (par exemple Sequence Generator Pro / MaximDL /NINA) (ASCOM ObservingConditions)
Allumez ou éteignez toutes les sorties 12 V ou les ports USB (commutateurs ASCOM - NINA/MaximDL)

INDI
Ultimate Powerbox v3 est entièrement pris en charge par INDI et INDIGO
Indigo : http://www.indigo-astronomy.org
Indilib : https://indilib.org/devices/auxiliary/pegasus-ultimate-power-box.html

Stellar Mate
RPI3 et RPI4

Supporté par N.I.N.A.

Support natif Ultimate Powerbox v2 chez NI.NA.
L'Ultimate Powerbox v3 est entièrement pris en charge chez NINA.

Trois sorties de chauffage de rosée

Trois prises de modulation de largeur d'impulsion (PWM) sont capables d'alimenter vos radiateurs de rosée/écrans plats ou ventilateurs de télescope "assoiffés". Éliminez l'humidité qui embrouille votre équipement et détruit vos nuits claires. Ces prises peuvent être réglées à distance depuis votre ordinateur portable à l'aide du logiciel fourni.
2 sorties régulées à tension variable

Deux sorties régulées pouvant fournir jusqu'à 3 ampères de courant sont disponibles. Vous pouvez régler une sortie de 3 volts à 12 volts et l'autre 12 V à 24 V et enregistrer ce réglage dans la mémoire du contrôleur. Chaque fois que l'UPBv3 démarre, le port sera réglé sur le réglage de tension stocké.

Toujours activé
Sortie 12V

Deux sorties 12 V non régulées peuvent fournir jusqu'à 8 ampères. Ainsi, en plus des sorties Smart 6 x 12V vous disposez de deux autres pour connecter des équipements supplémentaires. Ces ports de sortie 12V restent toujours allumés !

Autres fonctionnalités clés

Graphiques zoomables et exportables
Le logiciel enregistre toutes les lectures de tension, de courant, de température et d'humidité relative. Tous ces tracés sont zoomables et facilement exportables au format image PNG & texte CSV. Gardez un dossier complet de vos conditions nocturnes.

Planificateur pour contrôler les sorties
Activez ou désactivez chaque port d'alimentation ou USB en réglant une minuterie et en créant des groupes de ports

Sorties de persistance de la mémoire au démarrage
Vous pouvez facilement définir quelle sortie (alimentation ou USB) doit s'allumer ou rester éteinte pendant le démarrage. Les paramètres sont stockés dans la mémoire EEPROM du système.

Réglage automatique du PWM (sorties de rosée)

L'appareil peut ajuster automatiquement les sorties de chauffage en consultant le capteur environnemental et en calculant le point de rosée. Cliquez simplement sur "Auto" et laissez Ultimate Powerbox v2 décider s'il est temps d'allumer vos réchauffeurs de rosée.

* Vous pouvez facilement sélectionner quelle sortie Dew Heater est contrôlée par la fonction "Auto Dew".

Protection polarité inversée
Ultimate Powerbox a été conçu avec une protection contre l'inversion de polarité de tension. Cela sauvera votre nuit si vous connectez accidentellement l'alimentation principale en polarité inversée !

Un matériel "chien de garde"
Un chien de garde matériel réinitialise l'appareil si, pour une raison quelconque, il n'y a pas de réponse du contrôleur pendant deux secondes. Une fonctionnalité intéressante dans le cas peu probable d'un gel du contrôleur, c'est lorsque vous possédez un observatoire à distance et que vous devez être certain que tout peut être récupéré rapidement.

Micrologiciel évolutif
Le micrologiciel prend en charge la reprogrammation via la connexion USB ou Wi-Fi à l'aide d'un logiciel de mise à niveau ((uniquement disponible pour Windows), pour les futures mises à niveau qui pourraient devenir disponibles. Nous recevons constamment des commentaires de nos clients et continuons à mettre à jour le micrologiciel et le logiciel avec de nouvelles fonctionnalités.

Prise en charge de la plate-forme Unity

Pegasus Astro Unity Platform est notre nouvelle application polyvalente. Notre objectif est de fournir une application robuste et moderne qui prendra en charge les produits actuels et futurs sous un même toit.

Une interface moderne permet le contrôle total de tous les appareils Pegasus Astro.
De plus, une API REST JSON aide les développeurs de logiciels tiers à interagir avec nos produits.
Au fur et à mesure que nous développons nos applications, sur la base des commentaires des clients, de nombreuses fonctionnalités innovantes seront ajoutées dans les prochaines versions.

Dans la boîte :

• 1 x boîtier Ultimate Powerbox v3
• 4 x câble Power DC 2.1 vers 2.1 mâle (1m)
• 1 câble USB3 de type B (1,8 m)

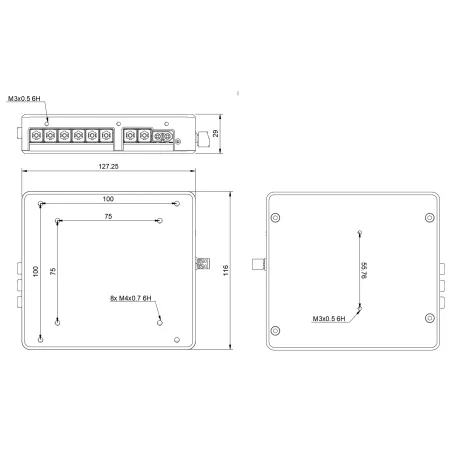

Schéma technique

Spécifications techniques

Tension d'alimentation : 12 V-14 V CC (protégé contre l'inversion de polarité)
Connecteur d'entrée d'alimentation XT60 femelle
Connectivité USB3 – Connecteur USB de type B
6 sorties 12 V courant maximum 6,0 A chacune.
Centre positif de 2,1 mm
Sense/ Ampèremètre dans chaque port
Logiciel : MARCHE/ARRÊT
3 canaux x 12 V PWM sorties courant maximum 6,5 A chacun,
Connecteur RCA,
Modulation de la largeur d'impulsion (convient aux radiateurs de rosée/ventilateurs/écrans plats)
Logiciel : Cycle de service % / OFF
2 x sorties variables réglables via logiciel. 3-12V / 3A
Réglable via logiciel. 12-24V / 4Amps
1 x sortie 12V toujours allumée 12V passthrough / toujours allumée / 8 ampères
Stock Sensor Input / EXT 0-100% lectures d'humidité avec une précision de 2-5%
-40 à 80°C relevés de température ±0,5°C précision
Ampèremètre Mesure 0 – 20A
Voltmètre Mesure 5 – 15V
Superspeed (USB3.1) Concentrateur alimenté à 8 ports de qualité industrielle : plage de température de -40 °C à +80 °C
6 ports SuperSpeed (USB3.1) (rétrocompatibles avec USB2)
2 ports haute vitesse (USB2)
Les ports USB peuvent être activés/désactivés à la demande via un logiciel (données + alimentation)
Chaque port USB peut fournir jusqu'à 2,2 ampères
Contrôleur de moteur pas à pas Moteurs pas à pas unipolaires et bipolaires (2,0 A par phase) – Prise RJ45
Dimensions 127 mm x 116 mm x 29 mm
Poids 400 grammes
