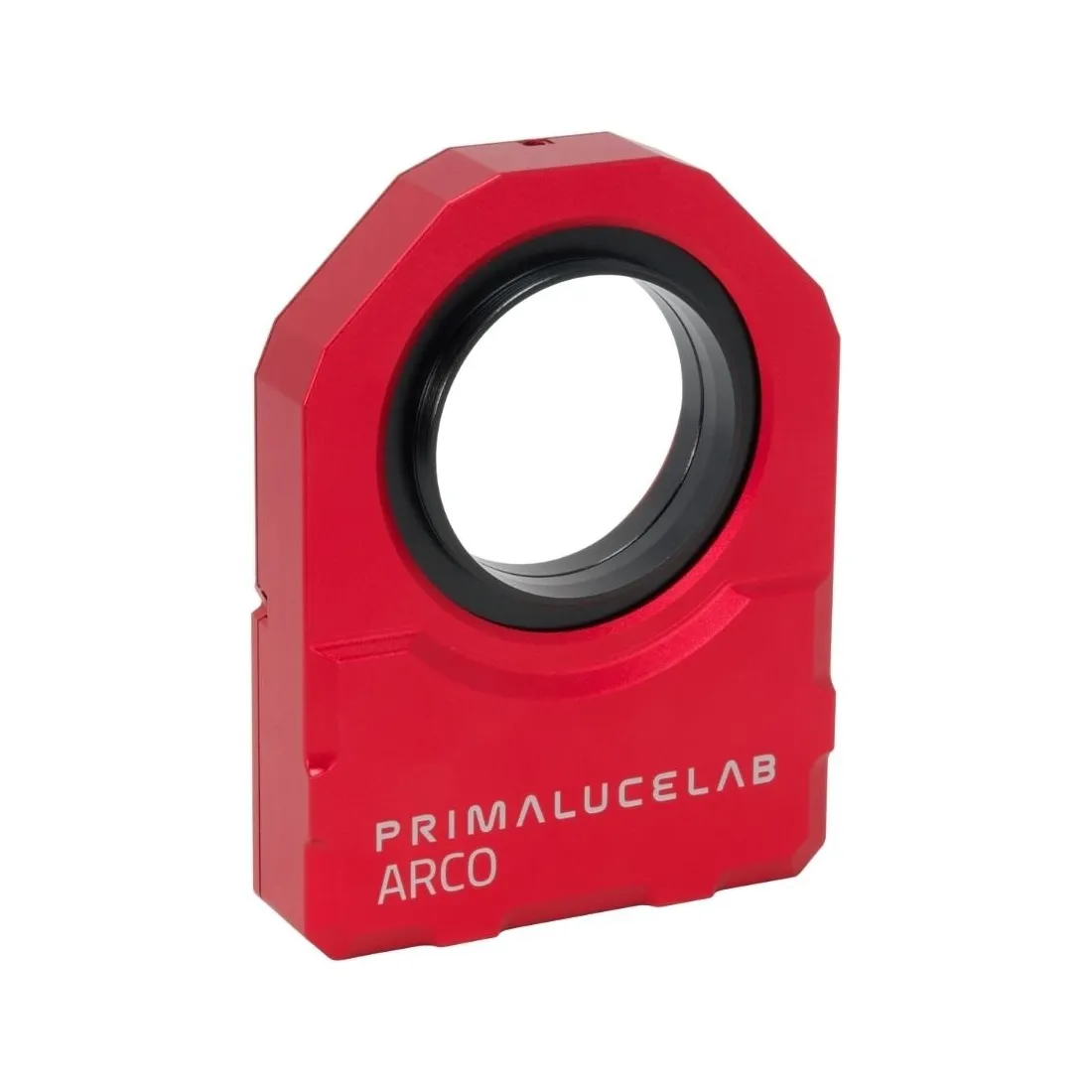

Rotateur et dérotateur de champ PrimaLuceLab ARCO 3"

PrimaLuceLab ARCO 3" : le rotateur de caméra et dérotateur de champ ultime pour les grands capteurs

Le PrimaLuceLab ARCO 3" représente la version grand format du célèbre système ARCO développé pour l’astrophotographie avancée. Conçu pour offrir une précision exceptionnelle de 1 seconde d’arc par pas, il permet de contrôler à distance l’orientation d’une caméra tout en assurant, si nécessaire, la dérotation du champ sur les montures alt-azimutales.

Grâce à sa très grande ouverture libre de 76,3 mm, il répond parfaitement aux besoins des configurations optiques modernes équipées de capteurs plein format, moyen format ou de systèmes nécessitant un large passage optique. Sa conception mécanique robuste et son intégration poussée avec les équipements PrimaLuceLab en font une solution de référence pour les observatoires automatisés et les astrophotographes exigeants.

Attention : pour être utilisé, le rotateur ARCO doit être connecté au microfocuser ESATTO ou au moteur de focalisation SESTO SENSO 2 ou SESTO SENSO 3. ARCO n'est pas conçu comme une unité autonome.

Rotation motorisée ultra-précise pour un cadrage parfait

Sur une monture équatoriale, l’ARCO 3" permet de faire pivoter la caméra à distance afin d’obtenir l’orientation idéale du capteur sans avoir à toucher au télescope.

Cette fonctionnalité facilite considérablement le cadrage des nébuleuses, galaxies, amas ou mosaïques complexes tout en évitant les déplacements mécaniques susceptibles de modifier l’alignement ou la mise au point du système.

Avec sa résolution de 1 seconde d’arc par pas, l’ARCO 3" offre l’une des précisions les plus élevées disponibles sur le marché pour le positionnement automatisé des caméras astronomiques.

Dérotation de champ pour les montures alt-azimutales

L’ARCO 3" ne se limite pas à la simple rotation de caméra. Utilisé sur une monture alt-azimutale sans table équatoriale, il fonctionne également comme un véritable dérotateur de champ.

Cette fonction compense automatiquement la rotation apparente du ciel provoquée par le suivi alt-azimutal et permet ainsi la réalisation de longues poses en astrophotographie, ouvrant de nouvelles possibilités aux utilisateurs de montures alt-azimutales souhaitant pratiquer l’imagerie du ciel profond.

Grande ouverture libre de 76,3 mm pour les configurations haut de gamme

L’un des principaux atouts de l’ARCO 3" réside dans son importante ouverture libre de 76,3 mm.

Cette caractéristique est particulièrement avantageuse pour les configurations utilisant des capteurs de grande taille ou des trains optiques à grand diamètre. Le large passage interne contribue à limiter les risques de vignettage mécanique et garantit une illumination optimale du capteur.

Cette conception en fait un choix particulièrement pertinent pour les systèmes d’imagerie à haute résolution et les instruments destinés à l’astrophotographie professionnelle ou semi-professionnelle.

Profil ultra-compact pour préserver le backfocus

Malgré son diamètre important, l’ARCO 3" conserve une épaisseur extrêmement réduite de seulement 23 mm.

Ce faible encombrement permet de préserver un maximum de tirage mécanique disponible pour les correcteurs, réducteurs, diviseurs optiques et autres accessoires nécessitant un respect précis du backfocus.

Son intégration dans un train optique complexe est ainsi facilitée sans compromettre les distances optiques critiques.

Construction monobloc en aluminium sans flexion

Le boîtier de l’ARCO 3" est entièrement usiné en aluminium afin d’assurer une rigidité maximale.

Toutes les parties mécaniques et électroniques sont intégrées à l’intérieur du châssis, sans élément saillant susceptible d’entrer en contact avec la caméra, les accessoires ou le tube optique.

Cette conception permet de supporter sans flexion des ensembles photographiques lourds tout en maintenant un alignement mécanique précis, indispensable pour les applications à haute résolution.

Une intégration complète avec ESATTO et SESTO SENSO 2/3

L’ARCO 3" a été conçu pour fonctionner en parfaite synergie avec les systèmes de mise au point motorisés PrimaLuceLab.

La connexion s’effectue directement via un unique câble reliant le rotateur à un porte-oculaire ESATTO ou à un moteur de mise au point SESTO SENSO 2 ou SESTO SENSO 3. Cette liaison assure simultanément le contrôle et l’alimentation du système sans nécessiter de câble USB supplémentaire ni d’alimentation 12V externe.

Pour les porte-oculaires ESATTO :

• Adaptateur PL3600458 pour ESATTO 3"
• Adaptateur PL3600459 pour ESATTO 4"

Pour les configurations utilisant SESTO SENSO 2/3 :

• Adaptateur PL3600465 pour filetage femelle M63x1
• Adaptateur PL3600463 pour filetage femelle M86x1

Compatibilité étendue grâce au filetage M81x1

Le côté caméra de l’ARCO 3" dispose d’un filetage mâle M81x1 identique à celui présent sur le porte-oculaire ESATTO 3".

Cette conception permet l’utilisation de nombreux adaptateurs optionnels équipés d’une bague d’arrêt :

• PL3600282 pour filetage T2
• PL3600277 pour filetage M48
• PL3600275 pour filetage M54
• PL3600279 pour filetage M57
• PL3600262 pour filetage M68
• PL3600289 pour filetage mâle M68
• PL3600272 pour filetage M72
• PL3600252 pour filetage mâle M72
• PL8410002 pour accessoires au coulant 2"

Cette modularité facilite l’intégration du rotateur dans un très grand nombre de configurations optiques.

Compatible PLAY et ASCOM pour une automatisation avancée

L’ARCO 3" est livré avec PLAY, le logiciel d’astrophotographie développé par PrimaLuceLab.

PLAY permet de configurer un télescope complet, de piloter les systèmes ESATTO, SESTO SENSO et ARCO, ainsi que de gérer des équipements compatibles ASCOM. Le logiciel a été validé avec la plateforme ASCOM 6.5 et versions ultérieures.

Lorsqu’il est utilisé avec un ordinateur PrimaLuceLab EAGLE, PLAY débloque des fonctionnalités supplémentaires destinées à l’automatisation avancée des acquisitions astronomiques.

Un pilote ASCOM est également disponible afin de permettre le contrôle du rotateur depuis de nombreux logiciels tiers.

Points forts

• Résolution exceptionnelle de 1 seconde d’arc par pas.
• Fonction rotateur de caméra et dérotateur de champ.
• Compatible avec les montures équatoriales et alt-azimutales.
• Très grande ouverture libre de 76,3 mm.
• Profil ultra-compact de seulement 23 mm.
• Conçu pour les grands capteurs et les trains optiques à large diamètre.
• Aucune alimentation USB ou 12V externe nécessaire.
• Connexion unique via ESATTO ou SESTO SENSO 2/3.
• Construction intégrale en aluminium haute rigidité.
• Absence totale de pièces saillantes.
• Compatible avec PLAY et les logiciels ASCOM.
• Contrôle à distance depuis ordinateur Windows, EAGLE, smartphone ou tablette.
• Compatible avec de nombreux adaptateurs M81.
• Supporte les caméras et accessoires lourds sans flexion.
• Idéal pour les observatoires automatisés et les configurations haut de gamme.

Fiche technique

• Marque : PrimaLuceLab
• Modèle : ARCO 3"
• Référence : PLLARCO3
• Type : rotateur de caméra robotisé et dérotateur de champ
• Résolution : 1 seconde d’arc par pas
• Épaisseur du boîtier : 23 mm
• Ouverture libre : 76,3 mm
• Filetage côté caméra : M81x1 mâle
• Compatibilité logicielle : PLAY
• Compatibilité ASCOM : Oui
• Contrôle à distance : Oui
• Contrôle via smartphone et tablette : Oui
• Compatible ordinateur EAGLE : Oui
• Connexion via ESATTO : Oui
• Connexion via SESTO SENSO 2 : Oui
• Connexion via SESTO SENSO 3 : Oui
• Alimentation USB externe : non requise
• Alimentation 12V externe : non requise
• Matériau : aluminium usiné
• Poids : 1060 g

Contenu de la livraison

• Rotateur de caméra et dérotateur de champ PrimaLuceLab ARCO 3"
• Câble de connexion ARCO pour ESATTO ou SESTO SENSO 2/3
• Logiciel PrimaLuceLab PLAY
• Documentation utilisateur

FAQ - Questions fréquentes

Quelle est la différence entre l’ARCO 2" et l’ARCO 3" ?

L’ARCO 3" est conçu pour les configurations nécessitant un diamètre de passage plus important. Son ouverture libre atteint 76,3 mm contre 50,9 mm pour l’ARCO 2", ce qui le rend particulièrement adapté aux grands capteurs et aux trains optiques de grand diamètre.

L’ARCO 3" peut-il être utilisé sur une monture alt-azimutale ?

Oui. Il fonctionne comme dérotateur de champ et compense automatiquement la rotation du champ observée sur les montures alt-azimutales, permettant ainsi la réalisation de poses longues en astrophotographie.

Une alimentation externe est-elle nécessaire ?

Non. L’ARCO 3" est alimenté directement par sa connexion à un porte-oculaire ESATTO ou à un moteur SESTO SENSO 2/3. Aucun câble USB ni alimentation 12V supplémentaire n’est requis.

Le rotateur peut-il être utilisé seul ?

Non. L’ARCO n’est pas conçu comme un système autonome. Son fonctionnement nécessite obligatoirement une connexion à un porte-oculaire ESATTO ou à un moteur de mise au point SESTO SENSO 2 ou SESTO SENSO 3.

Quels types de caméras peuvent être utilisés avec l’ARCO 3" ?

Grâce à sa très grande ouverture libre et à sa structure renforcée, l’ARCO 3" convient aussi bien aux caméras astronomiques compactes qu’aux modèles grand format équipés de roues à filtres, diviseurs optiques ou accessoires lourds.

Le logiciel PLAY est-il obligatoire ?

Non. Bien qu’il offre une intégration optimale avec les équipements PrimaLuceLab, l’ARCO 3" peut également être piloté via son pilote ASCOM depuis de nombreux logiciels tiers compatibles.

Quels accessoires peuvent être raccordés à l’ARCO 3" ?

Le filetage mâle M81x1 permet l’utilisation de nombreux adaptateurs optionnels pour les standards T2, M48, M54, M57, M68, M72 ainsi que pour les accessoires au coulant 2 pouces.

Pourquoi choisir un rotateur de caméra motorisé en astrophotographie ?

Un rotateur motorisé permet d’optimiser précisément le cadrage des objets célestes, d’automatiser les acquisitions, de faciliter la réalisation de mosaïques et d’éviter toute manipulation du télescope susceptible de perturber le suivi ou la mise au point.
