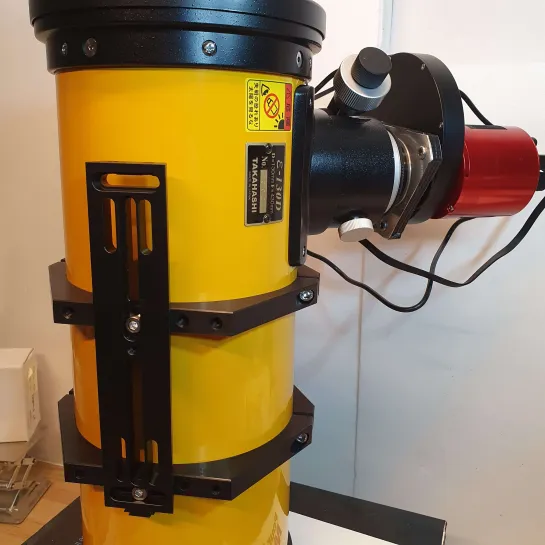

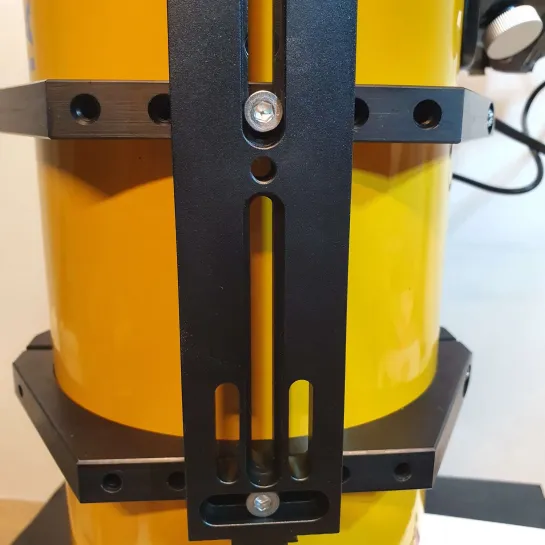

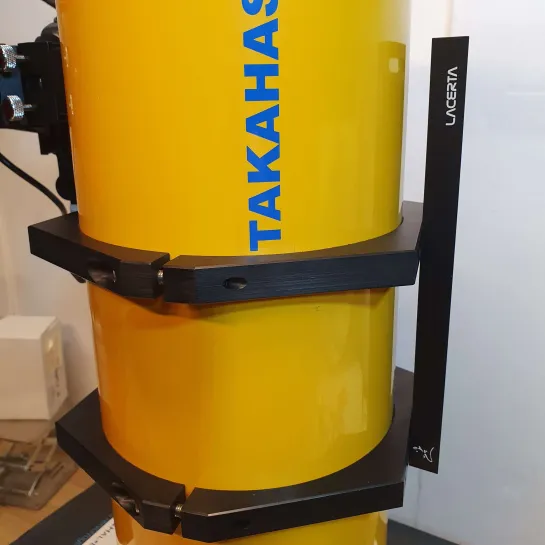

Colliers de tube Lacerta pour Takahashi Epsilon : 166, 204 et 232 mm
Les colliers de tube Lacerta sont conçus pour assurer un maintien précis et fiable des tubes optiques astronomiques tout en offrant de nombreuses possibilités de fixation d’accessoires. Leur conception hexagonale en aluminium anodisé noir associe rigidité, esthétique soignée et modularité. Disponibles en trois diamètres, 166 mm, 204 mm et 232 mm, ils sont notamment adaptés aux télescopes Takahashi Epsilon 130ED, Epsilon-160ED et Epsilon-180ED selon la déclinaison choisie.
Chaque paire de colliers est équipée d’un revêtement intérieur en velours afin d’assurer un contact soigné avec le tube optique. Les nombreuses filetages M6 présents sur les parties supérieure et inférieure permettent de fixer différents accessoires et éléments mécaniques, offrant ainsi une grande liberté dans la configuration de l’instrument.
Une conception hexagonale robuste et fonctionnelle
Les colliers Lacerta adoptent une forme hexagonale moderne particulièrement adaptée aux tubes optiques astronomiques. Leur fabrication en aluminium anodisé noir leur confère une finition durable et professionnelle, tout en conservant une conception relativement compacte.
La face intérieure des colliers est garnie de velours. Cette finition permet d’assurer un contact régulier avec le tube tout en protégeant sa surface lors du serrage. Le maintien du tube est réalisé au moyen de vis de serrage à six pans creux (Inbus), avec une configuration différente selon le diamètre sélectionné.
Les colliers sont vendus par paire et permettent le montage d’un tube optique sur une monture via une queue d’aronde ou une autre solution de fixation compatible.
Une fixation polyvalente pour l’astrophotographie
L’un des principaux atouts de ces colliers Lacerta réside dans leurs possibilités d’adaptation. Les filetages disponibles sur les parties supérieure et inférieure permettent d’envisager différentes configurations avec des accessoires astronomiques.
La version 166 mm dispose de 6 filetages M6 sur les faces supérieure et inférieure. Les versions 204 mm et 232 mm disposent quant à elles de 5 filetages M6 sur les parties supérieure et inférieure.
Cette conception permet notamment de combiner les colliers avec différentes rails et queues d’aronde au format Losmandy ou Vixen, selon la configuration retenue.
Pour la version 166 mm, Lacerta recommande notamment les rails LosTak100 et VixenFFT21. Pour les versions 204 et 232 mm, les rails LosEQ8 et, pour la version 204 mm, VixenFFT21 constituent les solutions recommandées par le fabricant.
Trois versions de diamètres pour Takahashi Epsilon 130ED, 160ED ou 180ED
Sélection à faire avant de mettre votre produit dans le panier, dans la liste au dessus de "Ajouter au Panier".
Version 166 mm pour Takahashi Epsilon 130ED
La déclinaison 166 mm est destinée aux tubes de 166 mm de diamètre et convient notamment au Takahashi Epsilon 130ED.
Ces colliers hexagonaux sont réalisés en finition noire anodisée et disposent d’un revêtement intérieur en velours. La partie supérieure et la partie inférieure comportent chacune 6 filetages M6 permettant la fixation libre de différents accessoires.
Le filetage le plus court, situé au centre, dispose d’une longueur filetée de 10 mm. Le serrage du tube est assuré par des vis M6 à six pans creux.
Version 204 mm pour Takahashi Epsilon 160ED
La déclinaison 204 mm est spécifiquement destinée au Takahashi Epsilon-160ED. Elle convient également à l’ancien Epsilon-160 ainsi qu’au Newton MT-160.
Ces colliers hexagonaux présentent une largeur de 20 mm et bénéficient d’une finition noire anodisée avec intérieur en velours. Chaque collier possède 5 filetages M6 sur sa partie supérieure et 5 filetages M6 sur sa partie inférieure, offrant ainsi de nombreuses possibilités de montage d’accessoires.
Le filetage central, qui constitue le plus court, possède une longueur filetée de 10 mm. Le serrage est assuré par des vis M6 à six pans creux.
Version 232 mm pour Takahashi Epsilon 180ED
La déclinaison 232 mm est conçue pour le Takahashi Epsilon-180ED. Elle reprend la conception hexagonale des autres modèles tout en étant adaptée au diamètre plus important du tube.
Les colliers présentent une largeur de 25 mm, avec une finition noire anodisée et un intérieur garni de velours. Chaque collier dispose de 5 filetages M6 sur la partie supérieure et de 5 filetages M6 sur la partie inférieure pour permettre différentes configurations de montage.
Le filetage central est le plus court et dispose ici d’une longueur filetée de 13 mm. Le serrage du tube est assuré par des vis M8 à six pans creux, contrairement aux versions 166 et 204 mm qui utilisent des vis M6.
Choisir le bon diamètre
Le diamètre doit impérativement correspondre au diamètre prévu pour le tube optique. Les trois versions ne sont pas interchangeables :
- 166 mm : pour les tubes de 166 mm, notamment le Takahashi Epsilon 130ED.
- 204 mm : pour le Takahashi Epsilon 160ED, également compatible avec l’ancien Epsilon 160 et le Newton MT 160.
- 232 mm : pour le Takahashi Epsilon 180ED.
Sélection à faire avant de mettre votre produit dans le panier, dans la liste au dessus de "Ajouter au Panier".
Il est recommandé de vérifier le diamètre réel du tube et la compatibilité mécanique de l’ensemble avant de sélectionner la déclinaison.
Compatibilité avec les rails et queues d’aronde
Les colliers Lacerta sont conçus pour pouvoir être associés à différents systèmes de rails astronomiques. Cette polyvalence facilite leur intégration sur différentes montures équatoriales et configurations d’astrophotographie.
Le choix du rail doit naturellement être effectué en fonction de la monture utilisée et de la configuration mécanique complète de l’instrument.
Points forts
- Paire de colliers de tube Lacerta pour instruments astronomiques.
- Trois diamètres disponibles : 166 mm, 204 mm et 232 mm.
- Conception hexagonale moderne.
- Construction en finition noire anodisée.
- Intérieur garni de velours pour le contact avec le tube.
- Nombreux filetages permettant le montage d’accessoires.
- Compatible avec différents systèmes de rails astronomiques.
- Versions spécifiquement adaptées aux tubes Takahashi Epsilon.
- Version 204 mm également compatible avec l’ancien Epsilon 160 et le Newton MT 160.
Fiche technique
| Caractéristique |
166 mm |
204 mm |
232 mm |
| Type |
Paire de colliers de tube |
Paire de colliers de tube |
Paire de colliers de tube |
| Diamètre |
166 mm |
204 mm |
232 mm |
| Instrument principal |
Takahashi Epsilon 130ED |
Takahashi Epsilon 160ED |
Takahashi Epsilon 180ED |
| Autres compatibilités indiquées |
Tubes de 166 mm |
Ancien Epsilon 160, MT 160 Newton |
Tubes de 232 mm |
| Conception |
Hexagonale |
Hexagonale |
Hexagonale |
| Finition |
Aluminium anodisé noir |
Aluminium anodisé noir |
Aluminium anodisé noir |
| Revêtement intérieur |
Velours |
Velours |
Velours |
| Filetages supérieurs |
6 × M6 |
5 × M6 |
5 × M6 |
| Filetages inférieurs |
6 × M6 |
5 × M6 |
5 × M6 |
| Filetage central le plus court |
10 mm |
10 mm |
13 mm |
| Vis de serrage |
M6 Inbus |
M6 Inbus |
M8 Inbus |
| Largeur / longueur indiquée |
15 mm |
20 mm |
25 mm |
| Poids indiqué |
Poids d’expédition : 1 kg |
Paire : 1 140 g ; poids d’expédition : 2 kg |
Poids d’expédition : 3 kg |
| Rails compatibles |
Losmandy et Vixen |
Différents types de rails |
Différents types de rails |
|
|
|
|
Contenu de la livraison
- 1 paire de colliers de tube Lacerta dans le diamètre sélectionné.
- Vis de serrage
FAQ - Questions fréquentes
À quels télescopes ces colliers Lacerta sont-ils destinés ?
Les colliers sont principalement conçus pour les tubes Takahashi Epsilon. La version 166 mm est destinée notamment à l’Epsilon 130ED, la version 204 mm à l’Epsilon 160ED et la version 232 mm à l’Epsilon 180ED.
Les trois diamètres sont-ils interchangeables ?
Non. Les diamètres 166, 204 et 232 mm correspondent à des diamètres de tubes différents. Il est donc indispensable de sélectionner le modèle correspondant au diamètre du tube à maintenir.
Les colliers sont-ils vendus à l’unité ?
Non. Le produit est vendu sous forme de paire de colliers de tube, permettant de maintenir le tube optique en deux points.
Les colliers disposent-ils de filetages pour fixer des accessoires ?
Oui. Les colliers sont équipés de plusieurs filetages sur leurs parties supérieure et inférieure. La version 166 mm possède 6 filetages M6 sur chaque face, tandis que les versions 204 et 232 mm disposent de 5 filetages M6 sur chaque face.
Quelle est la longueur du filetage central ?
Le filetage central, qui est le plus court, possède une longueur filetée de 10 mm sur les versions 166 et 204 mm. Sur la version 232 mm, cette longueur est portée à 13 mm.
Quel type de vis est utilisé pour serrer le tube ?
Les versions 166 mm et 204 mm utilisent des vis de serrage M6 à six pans creux (Inbus). La version 232 mm utilise des vis M8 Inbus.
Les colliers sont-ils compatibles avec les rails Losmandy et Vixen ?
La version 166 mm est explicitement indiquée comme compatible avec les rails de type Losmandy ou Vixen. Les versions 204 et 232 mm peuvent également être combinées avec différents types de rails. La compatibilité finale dépend cependant du rail et de la configuration de montage utilisés.
Les colliers protègent-ils le tube optique ?
Oui. L'intérieur des colliers est garni de velours, permettant un contact plus doux avec le tube lors du serrage et limitant le contact direct entre le tube et le métal du collier.
Quelle est la largeur des colliers selon le diamètre ?
La version 166 mm est indiquée avec une longueur de 15 mm, la version 204 mm avec une largeur de 20 mm et la version 232 mm avec une largeur de 25 mm.
Ces colliers conviennent-ils à l’ancien Takahashi Epsilon 160 ?
Oui. La version 204 mm est explicitement indiquée comme compatible avec l’ancien Epsilon-160, en plus du Takahashi Epsilon-160ED.
Ces colliers peuvent-ils être utilisés pour l’astrophotographie ?
Oui. Leur conception et leurs nombreux filetages permettent de réaliser différentes configurations de montage et d’adapter le tube à différents systèmes de rails et accessoires. Ils sont donc particulièrement adaptés aux configurations astronomiques et astrophotographiques nécessitant une fixation rigide et modulable du tube.
Les rails sont-ils fournis avec les colliers ?
Non. Les rails recommandés par Lacerta constituent des accessoires séparés. La livraison comprend la paire de colliers correspondant au diamètre sélectionné et leurs éléments de serrage.
