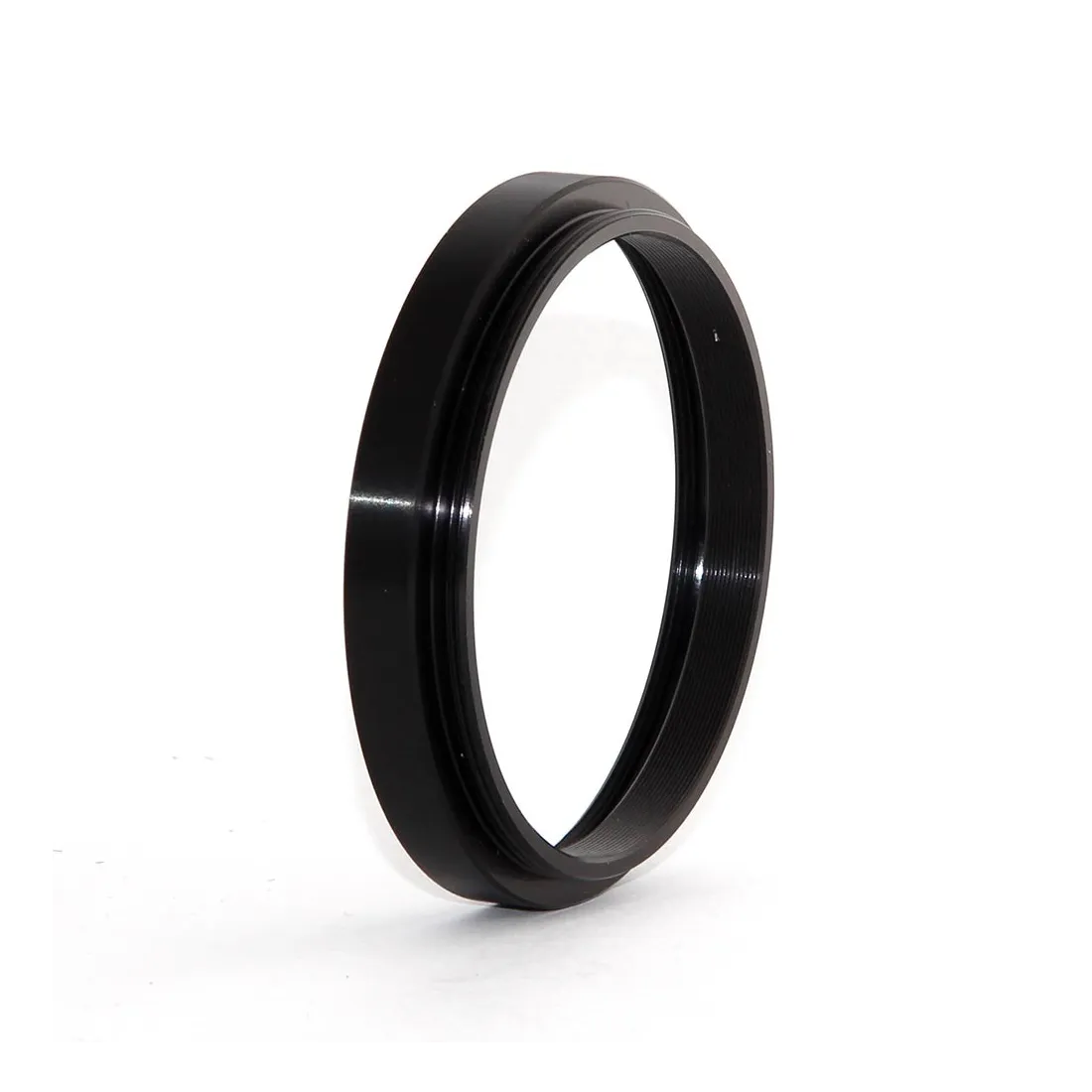

Bague allonge TS-Optics M63x1 : optimisez avec précision le tirage de votre train optique
La bague allonge TS-Optics M63x1 est un accessoire mécanique conçu pour augmenter précisément la distance entre deux éléments équipés d'un filetage M63x1. Disponible en trois longueurs de 5 mm, 8 mm et 15 mm, elle constitue une solution simple et efficace pour adapter le tirage d'un système optique et respecter les distances de fonctionnement recommandées par les fabricants de correcteurs et d'accessoires astrophotographiques.
Grâce à sa conception avec filetage femelle M63x1 côté télescope et filetage mâle M63x1 côté caméra ou accessoire, cette bague s'intègre facilement dans de nombreuses configurations utilisant ce standard mécanique.
Une solution idéale pour les porte-oculaires équipés d'un filetage M63x1
De nombreux porte-oculaires disposent d'un filetage femelle M63x1 servant de connexion auxiliaire. Celui-ci permet notamment le montage direct de correcteurs optiques ou d'autres accessoires spécialisés.
L'ajout d'une bague allonge TS-Optics permet d'augmenter la distance mécanique entre les différents composants du système afin d'optimiser la position de mise au point et de faciliter l'obtention du tirage souhaité. Cette adaptation peut s'avérer particulièrement utile lors de l'intégration de nouveaux accessoires ou lors de l'optimisation d'une chaîne d'imagerie existante.
Optimisation du backfocus pour les correcteurs et accessoires photo
Certains correcteurs disposent eux aussi d'un filetage intermédiaire M63x1. Dans ce cas, l'utilisation d'une bague allonge permet d'affiner précisément la distance de travail entre le correcteur, la caméra et les accessoires photographiques.
Le respect du backfocus recommandé joue un rôle essentiel dans les performances optiques d'un système astrophotographique. Une distance correctement ajustée permet notamment de limiter les aberrations résiduelles et d'obtenir des étoiles plus fines sur l'ensemble du champ photographique.
Grand passage optique pour les capteurs modernes
Avec une ouverture libre de 59 mm, cette bague allonge offre un passage interne généreux limitant les risques de vignettage mécanique. Elle convient ainsi aux configurations utilisant des capteurs de grande taille et aux trains optiques nécessitant un diamètre de passage important.
Sa conception mécanique simple et robuste garantit un maintien fiable des accessoires tout en conservant un alignement précis des éléments optiques.
Trois longueurs disponibles selon les besoins
Cette bague allonge est proposée en trois versions afin de répondre aux différentes contraintes de tirage :
- Version 5 mm : extension optique effective de 5 mm.
- Version 8 mm : extension optique effective de 8 mm.
- Version 15 mm : extension optique effective de 15 mm.
Sélection à faire avant de mettre votre produit dans le panier, dans la liste au dessus de "Ajouter au Panier".
La longueur optique effective indiquée ne tient pas compte du filetage mâle extérieur.
Points forts
- Bague allonge de précision avec filetage M63x1 mâle/femelle.
- Disponible en trois longueurs : 5 mm, 8 mm et 15 mm.
- Permet d'ajuster précisément le tirage mécanique d'un train optique.
- Compatible avec de nombreux porte-oculaires équipés d'un filetage auxiliaire M63x1.
- Optimise la distance de travail des correcteurs et accessoires astrophotographiques.
- Facilite le respect du backfocus recommandé.
- Grande ouverture libre de 59 mm limitant le vignettage mécanique.
- Montage simple et rapide grâce aux filetages usinés avec précision.
- Solution idéale pour les configurations d'imagerie astronomique avancées.
Fiche technique
Caractéristiques générales
- Marque : TS-Optics
- Type : bague allonge M63x1
- Filetage côté télescope : M63x1 femelle
- Filetage côté caméra/accessoire : M63x1 mâle
- Ouverture libre : 59 mm
Version 5 mm
- Longueur optique effective : 5 mm
- Longueur du filetage femelle M63x1 : 4,5 mm
- Longueur du filetage mâle M63x1 : 5 mm
- La longueur optique effective ne comprend pas le filetage mâle extérieur
Version 8 mm
- Longueur optique effective : 8 mm
- Longueur du filetage femelle M63x1 : 7 mm
- Longueur du filetage mâle M63x1 : 5 mm
- La longueur optique effective ne comprend pas le filetage mâle extérieur
Version 15 mm
- Longueur optique effective : 15 mm
- Longueur du filetage femelle M63x1 : 14 mm
- Longueur du filetage mâle M63x1 : 5 mm
- La longueur optique effective ne comprend pas le filetage mâle extérieur
Contenu de la livraison
- 1 bague allonge TS-Optics M63x1 (Longueur au choix : 5 mm, 8 mm ou 15 mm)
FAQ - Questions fréquentes
À quoi sert une bague allonge M63x1 ?
Une bague allonge M63x1 permet d'augmenter la distance mécanique entre deux accessoires utilisant ce standard de filetage. Elle est principalement utilisée pour ajuster le tirage d'un train optique et respecter les distances de fonctionnement recommandées pour les correcteurs et accessoires d'imagerie.
Pourquoi le respect du backfocus est-il important en astrophotographie ?
Le backfocus correspond à la distance précise devant séparer certains correcteurs ou réducteurs du capteur de la caméra. Lorsque cette distance est correctement respectée, les performances optiques sont optimales et les étoiles restent ponctuelles jusqu'aux bords de l'image.
Cette bague est-elle compatible avec tous les accessoires M63 ?
Elle est compatible avec les équipements disposant d'un filetage M63x1. Il est recommandé de vérifier la référence exacte du filetage de chaque accessoire avant l'achat afin de garantir une compatibilité parfaite.
Quelle longueur choisir entre 5 mm, 8 mm et 15 mm ?
Le choix dépend du tirage supplémentaire nécessaire dans votre configuration. La version 5 mm est idéale pour les ajustements fins, la version 8 mm convient aux corrections intermédiaires et la version 15 mm permet une augmentation plus importante de la distance mécanique.
L'ouverture libre de 59 mm présente-t-elle un avantage ?
Oui. Une ouverture interne importante limite les risques de vignettage mécanique et favorise une bonne illumination du capteur, notamment lors de l'utilisation de grands capteurs ou de systèmes optiques à large champ.
Cette bague modifie-t-elle les performances optiques du système ?
La bague ne contient aucun élément optique et n'altère pas directement l'image. Son rôle est purement mécanique. En revanche, elle permet de positionner correctement les accessoires optiques afin d'obtenir les performances prévues par leur conception.
Peut-elle être utilisée avec un correcteur de coma ou un réducteur de focale ?
Oui. Cette bague allonge est particulièrement adaptée aux configurations utilisant des correcteurs de coma, des réducteurs de focale ou d'autres accessoires nécessitant un réglage précis du tirage mécanique.
