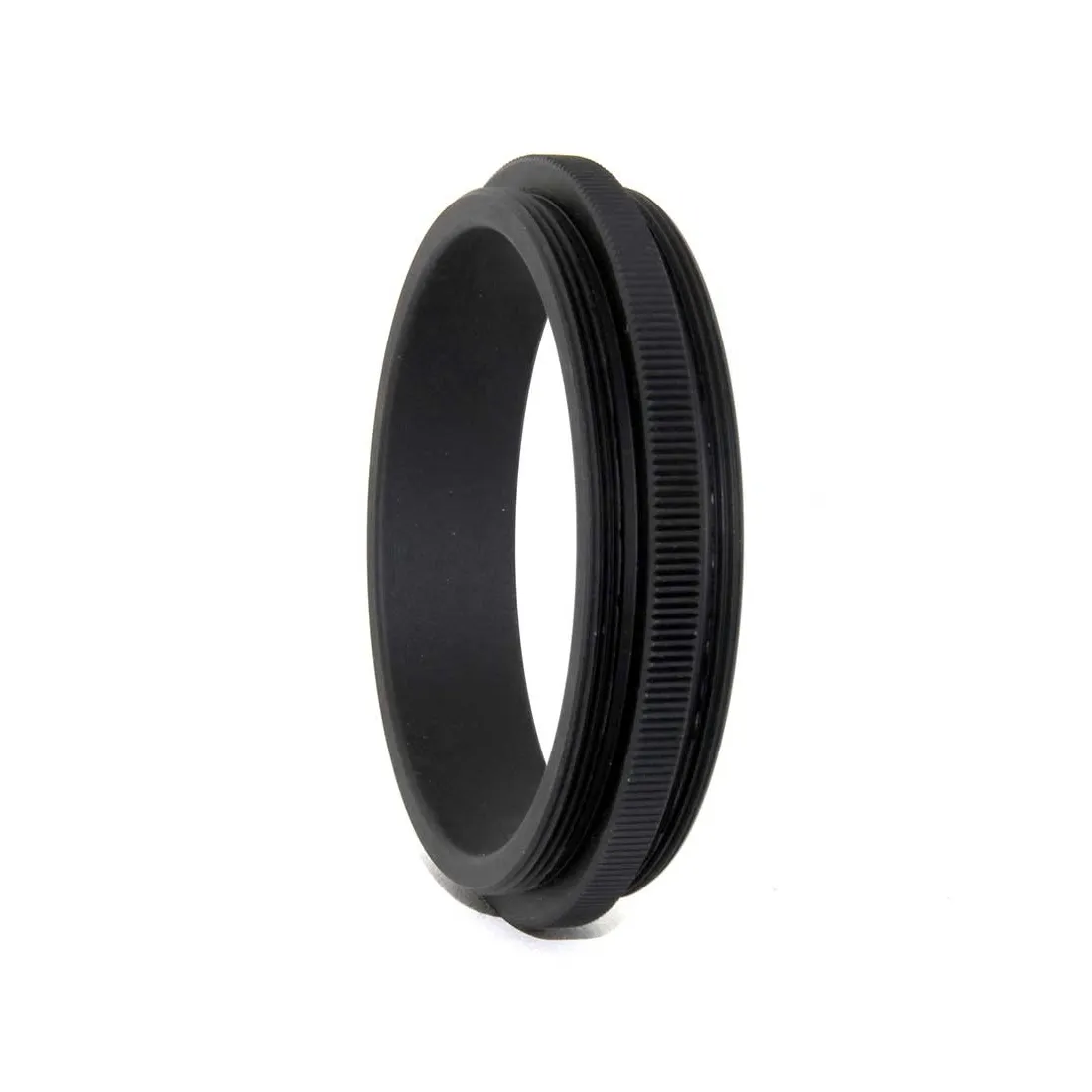

L’adaptateur TS-Optics M69 vers M68 a été conçu pour convertir un filetage mâle M69x1 en un filetage mâle M68x1 type ZEISS. Il constitue une solution idéale pour intégrer des accessoires compatibles M68 dans une chaîne optique utilisant un porte-oculaire, un correcteur ou tout autre équipement doté d’un filetage M69x1.
Grâce à son diamètre généreux, cet adaptateur permet de conserver un chemin optique large et dégagé, particulièrement apprécié en astrophotographie avec des capteurs de grande taille. Sa conception robuste garantit également une excellente stabilité mécanique, même avec des équipements lourds.
Préservez un champ pleinement illuminé
Les systèmes utilisant des caméras plein format ou des capteurs de grande dimension nécessitent des raccordements suffisamment larges afin d’éviter les restrictions mécaniques pouvant provoquer du vignettage.
L’adaptateur TS-Optics M69 vers M68 permet d’éviter les limitations fréquemment rencontrées avec les raccordements plus étroits de type M48 ou T2. En conservant un diamètre interne important, il favorise une illumination homogène du capteur et permet d’exploiter pleinement les performances des optiques et correcteurs associés.
Cette caractéristique est particulièrement intéressante pour les astrophotographes utilisant :
- Des caméras plein format
- Des caméras refroidies à grand capteur
- Des roues à filtres de grand diamètre
- Des diviseurs optiques (off-axis guider)
- Des trains optiques complexes nécessitant un diamètre généreux
Compatibilité avec le système M68 type ZEISS
Le filetage M68x1 est devenu une référence dans de nombreuses configurations d’astrophotographie avancées grâce à sa robustesse et à son large diamètre utile.
Cet adaptateur permet d’intégrer facilement l’ensemble des accessoires compatibles avec ce standard, notamment :
- Bagues d’adaptation
- Roues à filtres
- Diviseurs optiques
- Extensions mécaniques
- Adaptateurs caméra
Les connexions entièrement vissées assurent une excellente rigidité mécanique et limitent les risques de flexion ou de désalignement.
Intégration directe avec le correcteur TSFLAT2.5
L’adaptateur dispose d’un filetage mâle M69x1 côté correcteur, spécialement conçu pour se visser directement sur la sortie caméra du correcteur TSFLAT2.5.
Côté caméra, il fournit un filetage mâle M68x1 permettant de raccorder immédiatement les accessoires compatibles avec le standard M68.
Sa faible longueur optique de seulement 5,3 mm facilite également le respect des distances de tirage exigées par les correcteurs de champ.
Une conception robuste pour les équipements lourds
Les caméras refroidies modernes, associées à des roues à filtres motorisées et à des accessoires d’autoguidage, peuvent représenter une charge importante pour le train optique.
L’adaptateur TS-Optics M69 vers M68 bénéficie d’une construction mécanique solide permettant de supporter ces configurations sans compromettre l’alignement optique. Cette rigidité contribue à préserver la qualité des images, notamment lors des longues sessions d’astrophotographie.
Faible longueur optique pour un respect précis du tirage
Avec une longueur optique de seulement 5,3 mm, cet adaptateur s’intègre facilement dans les chaînes optiques nécessitant un respect précis du backfocus.
Cette faible épaisseur permet d’ajouter une interface mécanique fiable sans modifier significativement la distance de travail requise par les correcteurs ou réducteurs utilisés.
Points forts
- Conversion mécanique du filetage M69x1 vers M68x1
- Adaptateur dédié au correcteur TSFLAT2.5
- Compatible avec le système M68 type ZEISS
- Large diamètre interne adapté aux capteurs grand format
- Réduit les risques de vignettage mécanique
- Connexions entièrement vissées pour une excellente rigidité
- Construction robuste adaptée aux équipements lourds
- Compatible avec roues à filtres, diviseurs optiques et accessoires M68
- Préserve l’illumination du champ sur les grands capteurs
- Longueur optique réduite de seulement 5,3 mm
- Solution idéale pour les configurations d’astrophotographie avancées
Fiche technique
| Caractéristique |
Valeur |
| Produit |
Adaptateur TS-Optics M69 vers M68 |
| Fabricant |
TS-Optics |
| Type |
Adaptateur mécanique |
| Filetage côté instrument |
M69x1 mâle |
| Longueur du filetage côté instrument |
5 mm |
| Filetage côté accessoire |
M68x1 mâle |
| Longueur du filetage côté accessoire |
5 mm |
| Standard de sortie |
M68x1 type ZEISS |
| Longueur optique |
5,3 mm |
| Utilisation |
Adaptation d’accessoires M68 sur équipements M69 |
| Compatibilité |
Bagues, roues à filtres, diviseurs optiques, caméras et accessoires M68 |
| Connexion |
Entièrement vissée |
|
|
Contenu de la livraison
- 1 adaptateur TS-Optics M69 vers M68
FAQ - Questions fréquentes
À quoi sert cet adaptateur TS-Optics M69 vers M68 ?
Cet adaptateur permet de convertir un filetage mâle M69x1 en un filetage mâle M68x1. Il facilite ainsi l’utilisation d’accessoires compatibles M68 sur des équipements disposant d’un raccordement M69.
Pourquoi utiliser un raccordement M68 plutôt qu’un filetage M48 ou T2 ?
Le standard M68 offre un diamètre interne plus important que les filetages M48 ou T2. Cela réduit les risques de vignettage mécanique et permet une meilleure illumination du capteur, particulièrement avec les caméras grand format.
Cet adaptateur convient-il aux capteurs plein format ?
Oui. Il a été conçu pour préserver un large chemin optique et constitue une excellente solution pour les caméras plein format ou les capteurs de grande taille nécessitant une illumination uniforme. Son large diamètre interne permet de préserver le champ corrigé fourni par le correcteur TSFLAT2.5.
L’adaptateur modifie-t-il fortement le tirage optique ?
Non. Sa longueur optique est de seulement 5,3 mm, ce qui facilite son intégration dans les configurations où le respect du backfocus est essentiel.
Avec quels équipements est-il compatible ?
Il est compatible avec tout équipement disposant d’un filetage mâle M69x1 côté instrument et permet la connexion d’accessoires utilisant un filetage M68x1 côté caméra ou accessoire.
Cet adaptateur est-il adapté aux configurations lourdes ?
Oui. Sa construction robuste et ses connexions entièrement vissées assurent une excellente stabilité mécanique, même avec des caméras refroidies, des roues à filtres motorisées ou des systèmes d’imagerie complexes.
