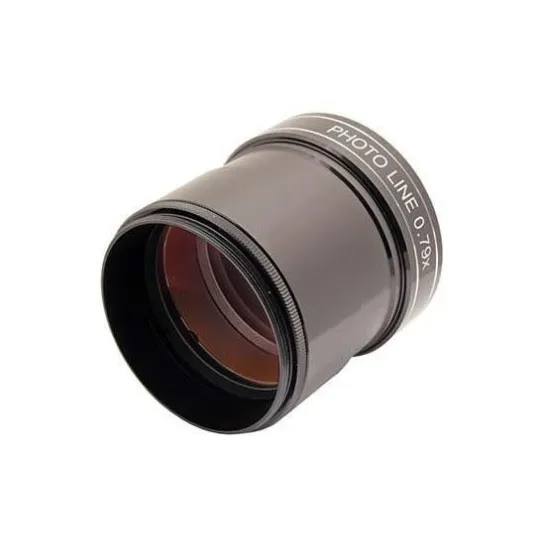

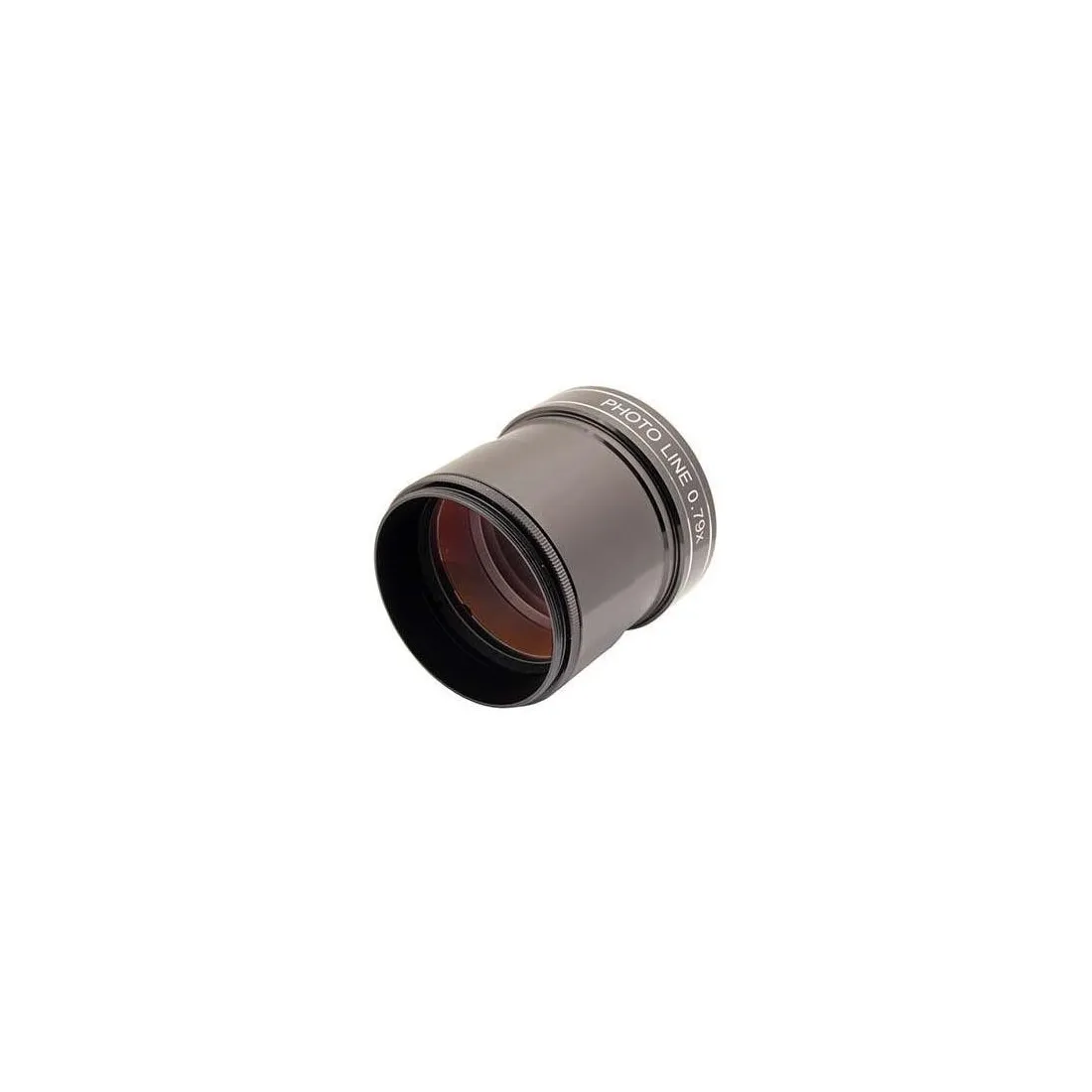

Correcteur TS Optics 3" 0,79x Photoline

TS-Optics PHOTOLINE 0.79x : réducteur et correcteur 3" haute performance pour capteurs grand format

Le TS-Optics PHOTOLINE 0.79x est un réducteur/correcteur de champ spécialement conçu pour les lunettes apochromatiques, permettant d’optimiser les performances en astrophotographie avec des capteurs de grande taille. Grâce à sa conception optique avancée à 3 éléments dont un en verre ED, il corrige efficacement la courbure de champ tout en réduisant la focale, offrant ainsi un champ large, homogène et parfaitement exploitable.

Un réducteur/correcteur conçu pour l’astrophotographie moderne

Le TS PHOTOLINE 0.79x a été développé pour répondre aux exigences des astrophotographes utilisant des lunettes apochromatiques. Il permet à la fois de corriger les défauts optiques comme la courbure de champ et d’accélérer le système en réduisant la focale d’un facteur 0.79x. Cette double action permet d’obtenir un champ plus large et des temps de pose réduits, tout en conservant une excellente qualité d’image.

Contrairement à certains correcteurs nécessitant un tirage très important, ce modèle offre une intégration plus simple dans une chaîne optique standard.

Un champ large et parfaitement corrigé

Grâce à sa formule optique à 3 éléments incluant un verre ED, ce correcteur offre une excellente correction sur un champ pleinement exploitable de 45 mm de diamètre. Cela le rend parfaitement adapté aux capteurs plein format, tout en garantissant des performances optimales également avec des capteurs plus petits.

Les surfaces optiques bénéficient d’un traitement multicouche haute qualité, tandis que l’intérieur du corps est entièrement noirci afin de limiter les réflexions parasites et d’optimiser le contraste.

Compatibilité étendue et intégration mécanique robuste

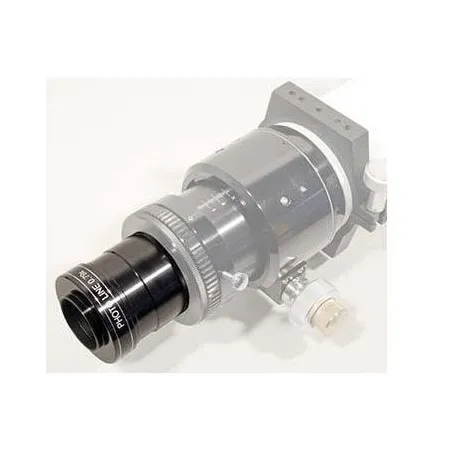

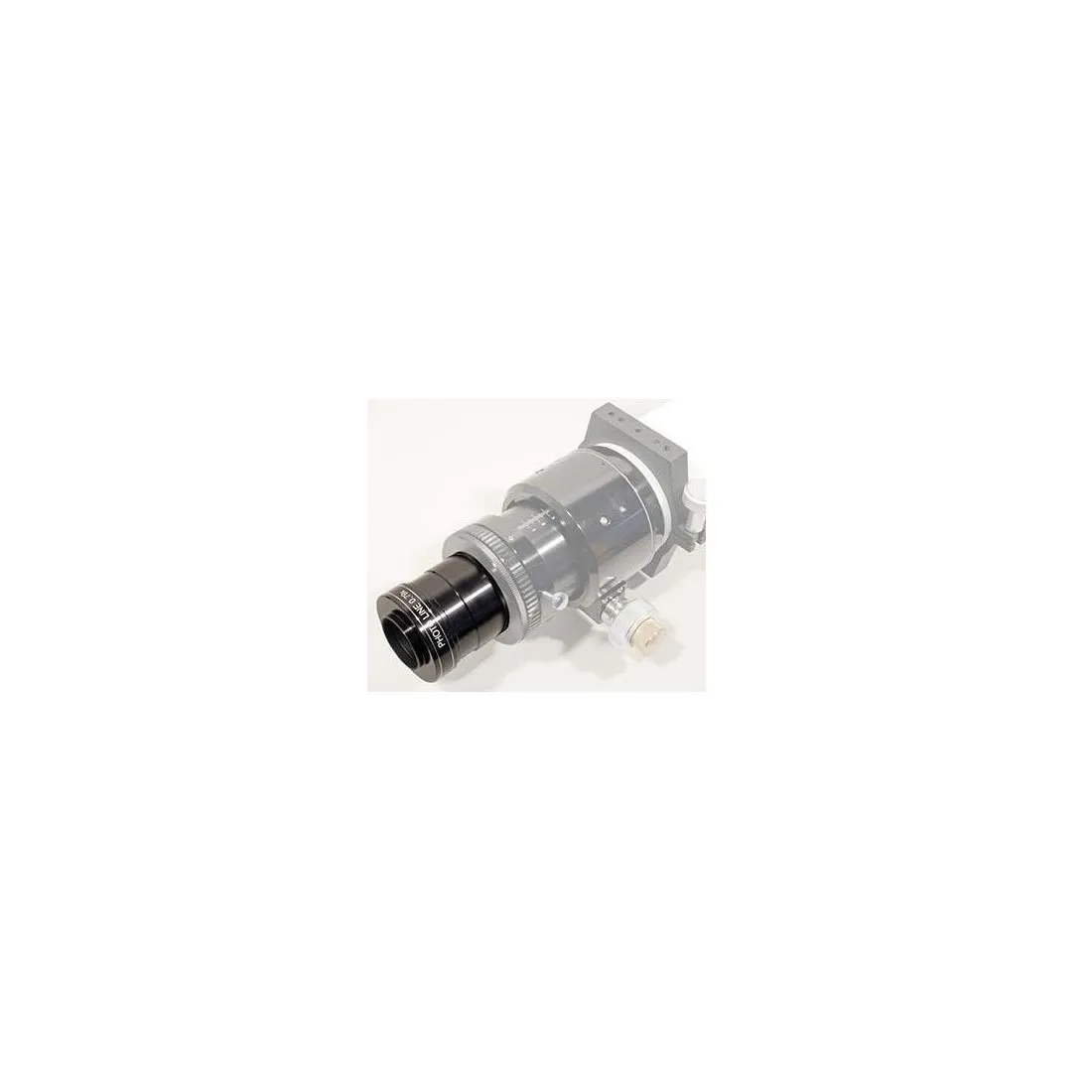

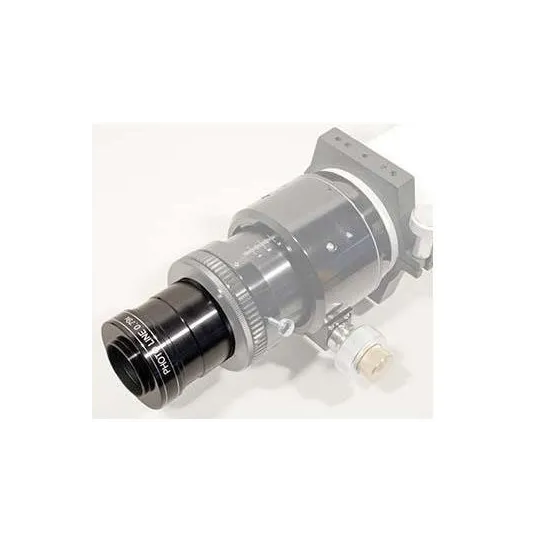

Le correcteur est conçu pour être utilisé avec des lunettes équipées d’un porte-oculaire de 2.5" minimum. La connexion côté télescope se fait via un filetage M68x1 mâle (standard ZEISS), assurant une liaison rigide et parfaitement centrée.

Côté caméra, le filetage M48x0.75 permet une adaptation simple et directe, avec la possibilité d’intégrer des filtres 2" dans la chaîne optique.

Une connexion en coulant 3" est également possible, à condition de disposer d’un porte-oculaire adapté.

Gestion précise du backfocus pour des performances optimales

Le respect du tirage est essentiel pour garantir une correction optimale. La distance entre le filetage M48 et le capteur dépend directement de la focale de la lunette utilisée :

• Jusqu’à 350 mm : 70 mm
• Jusqu’à 420 mm : 65 mm
• 450 à 500 mm : 61 mm
• 510 à 600 mm : 58 mm
• 610 à 700 mm : 57 mm
• 710 à 790 mm : 56 mm
• À partir de 800 mm : 55 mm

Des bagues d’espacement peuvent être utilisées pour ajuster précisément cette distance selon votre configuration.

Points forts

• Réduction de focale 0.79x pour un champ élargi et des poses plus rapides
• Correction efficace de la courbure de champ
• Champ corrigé jusqu’à 45 mm (compatible plein format)
• Conception optique à 3 éléments avec verre ED
• Traitement multicouche et intérieur noirci anti-reflet
• Connexion robuste M68 (standard ZEISS)
• Adaptation simple côté caméra en M48 (filtres 2" compatibles)
• Compatible lunettes APO avec porte-oculaire ≥ 2.5"
• Intégration mécanique fiable et rigide

Fiche technique

Optique

• Type : Réducteur / correcteur de champ
• Facteur de réduction : 0.79x
• Construction : 3 éléments (dont 1 ED)
• Traitement : Multicouches
• Champ corrigé : 45 mm

Mécanique

• Longueur mécanique : 80 mm
• Diamètre du corps : 76.5 mm
• Diamètre d’insertion : 72 mm
• Diamètre de gorge : 70 mm

Connectique

• Côté télescope :
  • Filetage M68x1 mâle (longueur 4.75 mm)
  • Filetage M68x0.75 femelle (longueur 11 mm)
• Côté caméra :
  • Filetage M48x0.75 (longueur 6 mm)

Compatibilité

• Lunettes avec porte-oculaire ≥ 2.5"
• Capteurs plein format et plus petits

Contenu de la livraison

• Réducteur/correcteur TS Photoline 0.79x
• Adaptateur M68x0.75 vers M68x1 (longueur optique ~4 mm)
• Bouchons de protection métalliques

FAQ – Questions fréquentes

Ce correcteur est-il compatible avec les capteurs plein format ?

Oui. Il offre un champ corrigé de 45 mm, parfaitement adapté aux capteurs plein format.

Quelle est la différence avec un flattener 1.0x ?

Contrairement à un flattener, ce modèle réduit la focale (0.79x), ce qui élargit le champ et améliore le rapport focal.

Quel tirage faut-il respecter ?

Il dépend de la focale de votre lunette. Par exemple, pour une focale supérieure à 800 mm, il faut respecter 55 mm entre le filetage M48 et le capteur.

Peut-on utiliser des filtres 2" avec ce correcteur ?

Oui. Le filetage M48 permet d’intégrer directement des filtres 2".

Avec quels instruments est-il compatible ?

Il est conçu pour toutes les lunettes APO équipées d’un porte-oculaire d’au moins 2.5", avec connexion M68 ou coulant 3".

Est-il adapté aux débutants ?

Oui, à condition de respecter le tirage. Son installation reste simple comparée à d’autres correcteurs plus exigeants.
