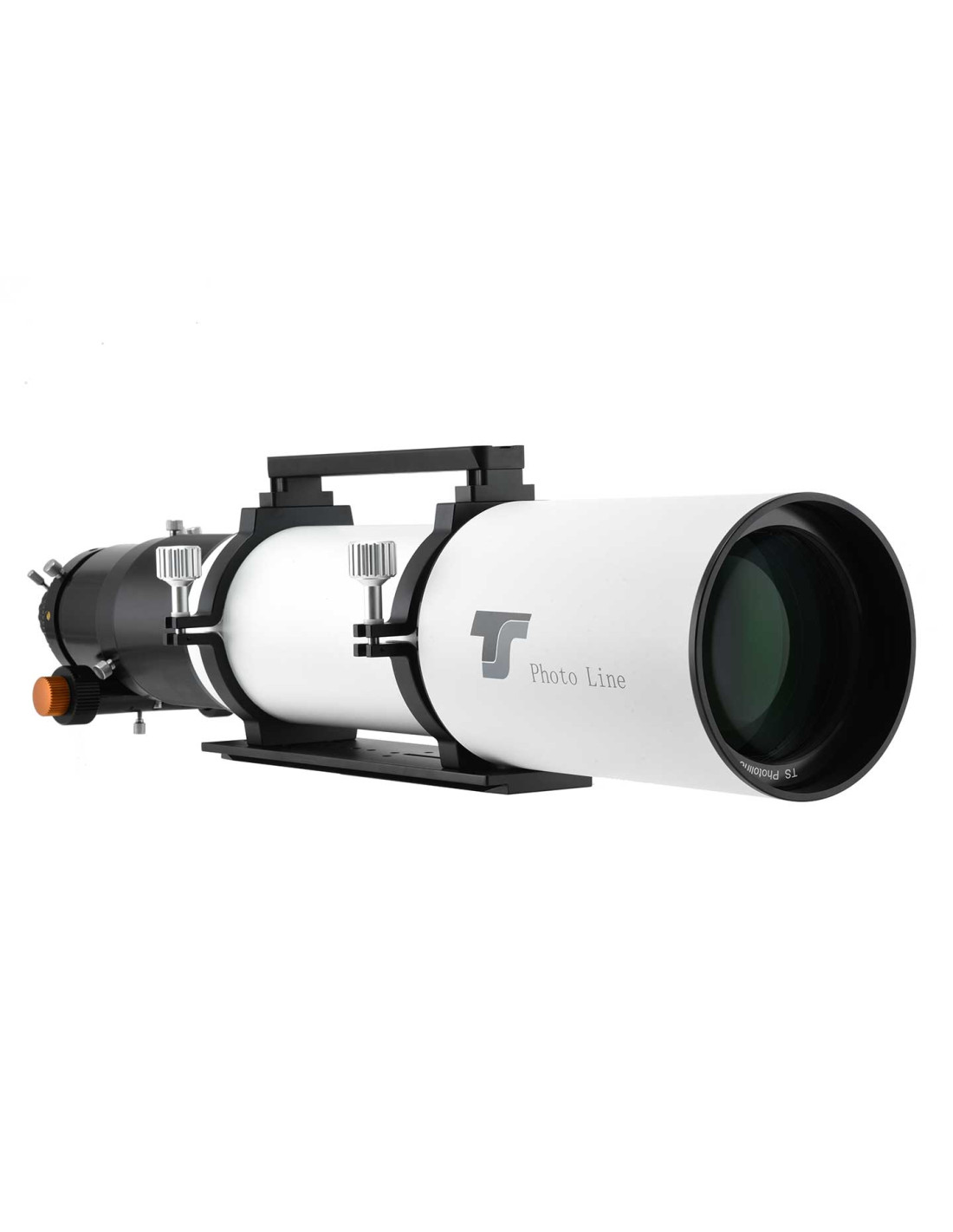

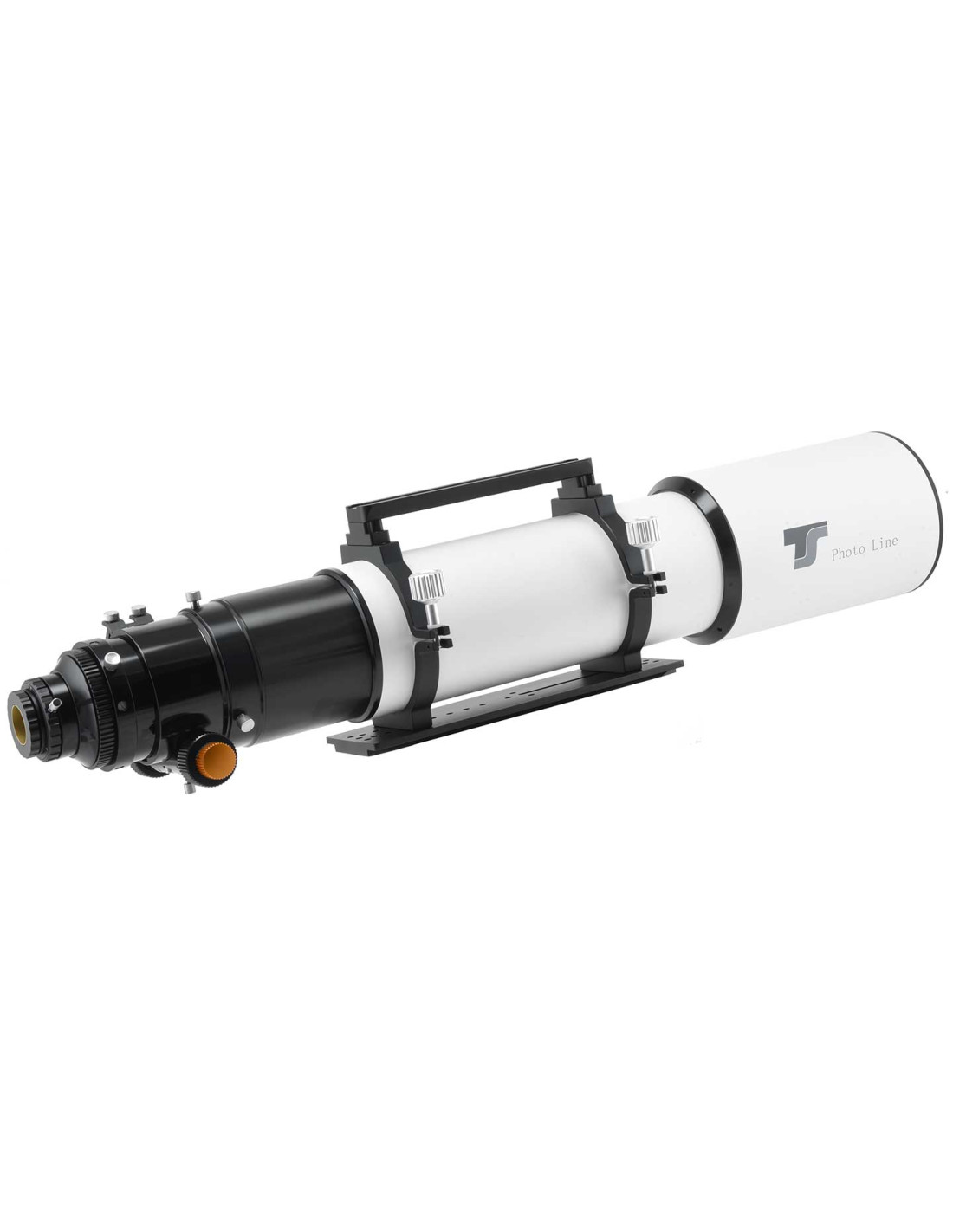

TS-Optics Photoline 130 mm f/7 EDT Triplet Apo : l’exigence optique au service de l’astrophotographie
Pensée sans compromis, la lunette apochromatique TS-Optics Photoline 130 mm f/7 s’adresse aux astrophotographes et observateurs exigeants à la recherche d’une optique parfaitement corrigée, capable de délivrer des images d’une pureté chromatique remarquable. Équipée d’un objectif triplet à espacement d’air intégrant un verre S-FPL53 d’origine japonaise, elle garantit une correction quasi parfaite des aberrations chromatiques, même sur les capteurs les plus exigeants.
Une optique apochromatique triplet de haute précision
Le cœur de cette lunette repose sur un objectif triplet à espacement d’air de 130 mm de diamètre et 910 mm de focale (f/7), intégrant un élément en verre S-FPL53 signé Ohara. Ce matériau haut de gamme permet une correction avancée des aberrations chromatiques, offrant des images nettes, contrastées et fidèles, sans franges colorées.
Le traitement multicouche intégral appliqué sur chaque surface verre-air maximise la transmission lumineuse et améliore significativement le contraste, un point clé aussi bien en observation qu’en imagerie.
La cellule optique est entièrement réglable et compensée thermiquement, garantissant une stabilité des performances même en conditions de température négatives.
Conception optimisée pour l’astrophotographie moderne
Avec son capteur compatible plein format et même moyen format (avec correcteurs adaptés), cette lunette répond parfaitement aux exigences actuelles de l’imagerie astronomique. Le tube intègre des diaphragmes internes (baffles) limitant les lumières parasites et améliorant le contraste global.
Le tirage mécanique est optimisé avec une distance de travail de 123 mm depuis le porte-oculaire 2", extensible jusqu’à 223 mm pour des configurations spécifiques comme l’utilisation de binoculaires ou de réducteurs extrêmes.
Correcteurs compatibles pour optimiser les performances
La lunette TS-Optics Photoline 130 mm f/7 peut être associée à deux correcteurs spécifiquement conçus pour exploiter pleinement son potentiel en astrophotographie.
- Le correcteur de champ TS-Optics 1.0x Gen 2 (TSFLAT3) est un aplanisseur de champ dédié au moyen format qui ne modifie pas la focale native de l’instrument. Il se visse directement sur le filetage interne M92x1 du porte-oculaire et nécessite une distance de travail de 103 mm. Une réduction vers filetage M48 (2") est incluse, avec un tirage de 55 mm jusqu’au capteur, parfaitement adapté aux reflex numériques.
- Le réducteur/correcteur TS-Optics 0.79x PHOTOLINE (TSRED379) se monte directement sur le filetage M68 du porte-oculaire. Il permet de réduire la focale à 719 mm et d’améliorer le rapport focal à f/5.53, offrant ainsi un champ plus large et des temps de pose réduits. Le tirage recommandé est également de 55 mm depuis le filetage M48, et il est compatible avec les capteurs plein format et plus petits.

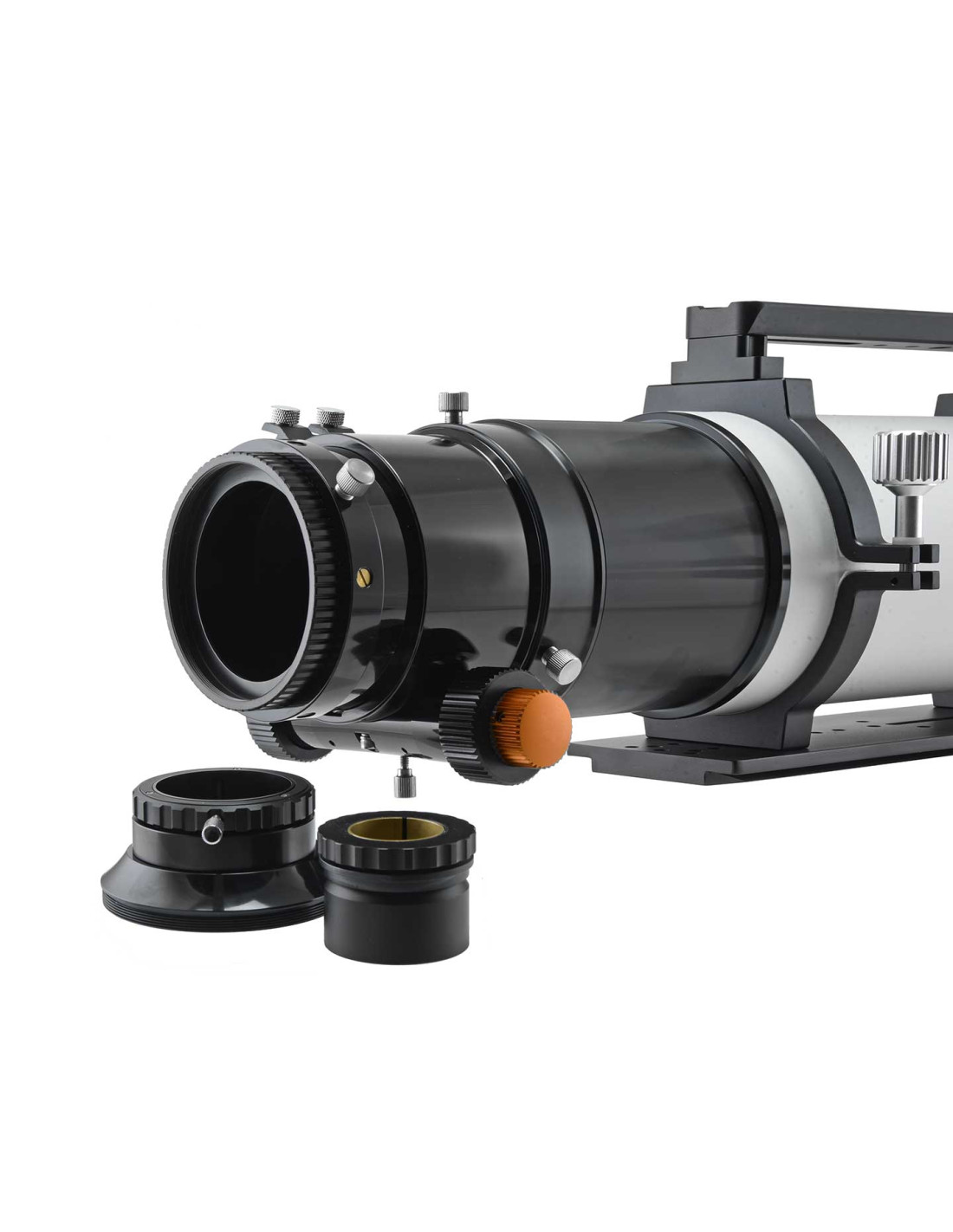

Porte-oculaire 3.7" RAP : rigidité et précision
Le porte-oculaire rack and pinion de 3.7" constitue un atout majeur. Monté sur roulements à billes et doté d’un système à crémaillère sans friction, il assure une mise au point fluide, précise et sans glissement, même avec des charges importantes.
Avec une capacité de charge d’environ 8 kg, il accepte sans difficulté des configurations lourdes incluant caméras, roues à filtres et accessoires.
Il offre également une rotation à 360° pour un cadrage optimal, ainsi qu’une compatibilité étendue grâce à ses multiples filetages : M92x1, M68x1, M100x1, ainsi que des sorties 2" et 1.25".
Une mécanique robuste et pensée pour le terrain

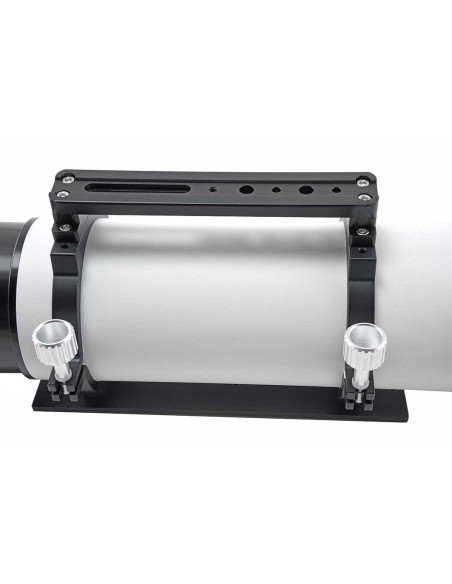

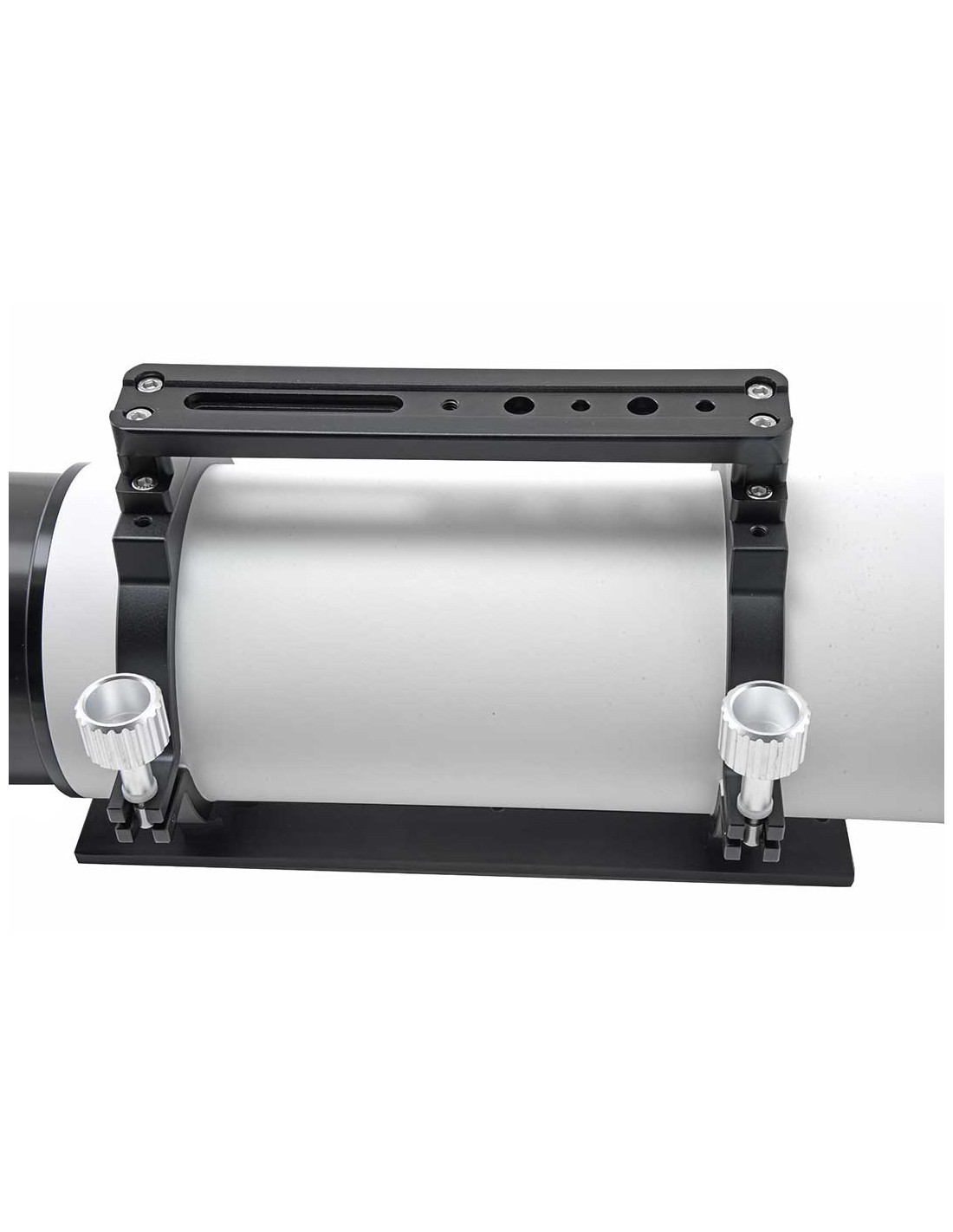

Le tube en aluminium est conçu pour allier rigidité et légèreté, tout en intégrant un pare-buée rétractable facilitant le transport. Une poignée de transport multifonction sert également de support de fixation avec filetage photo et rail type Vixen GP.
Le système inclut également une queue d’aronde type Losmandy pour une compatibilité étendue avec les montures équatoriales.

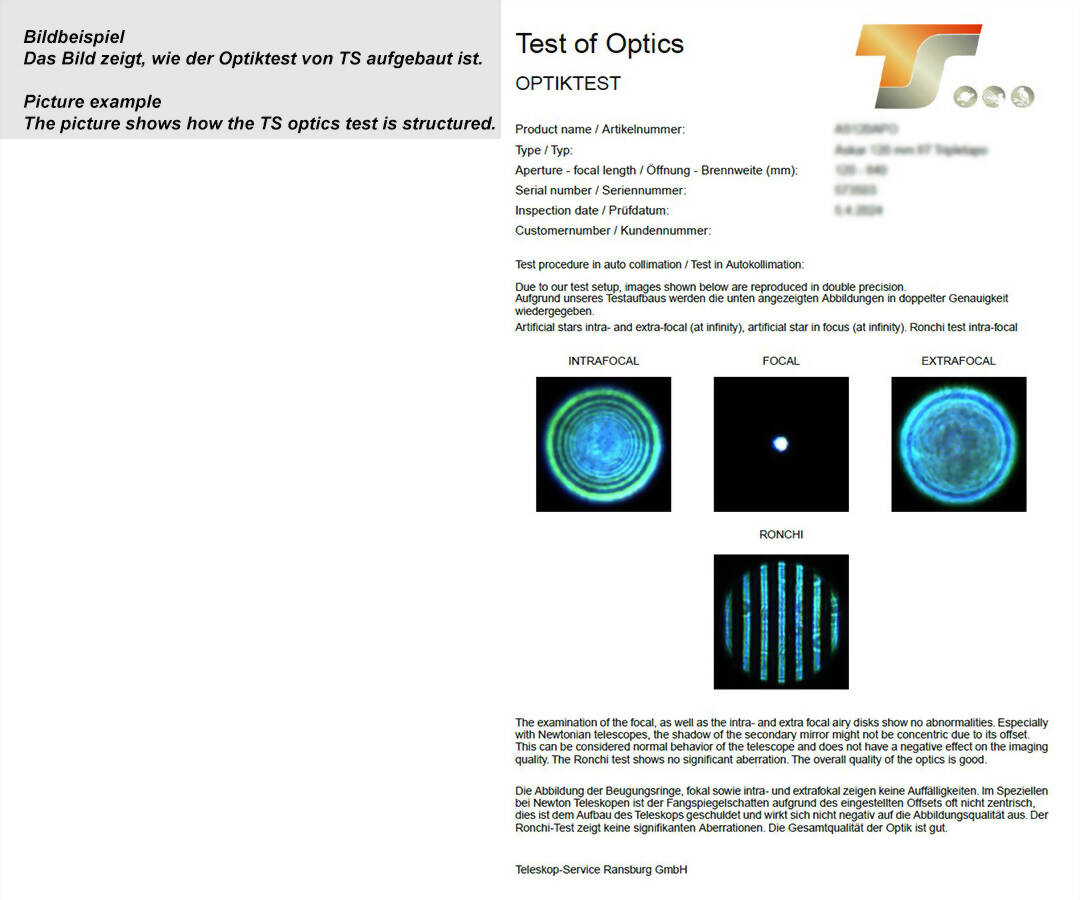

Chaque instrument est testé optiquement sur banc (autocollimation), avec protocole incluant tests intra/extra focaux et Ronchi, garantissant un contrôle qualité rigoureux.
Points forts
- Objectif triplet apochromatique avec verre S-FPL53 (Ohara)
- Correction chromatique exceptionnelle et contraste élevé
- Porte-oculaire 3.7" rack & pinion ultra robuste (charge jusqu’à 8 kg)
- Compatible capteurs plein format et moyen format
- Tube avec baffles internes pour suppression des reflets parasites
- Tirage mécanique optimisé et modulable
- Rotation 360° du porte-oculaire
- Test optique individuel fourni
- Double compatibilité Vixen et Losmandy
- Pare-buée rétractable pour transport facilité
Fiche technique
Optique
- Diamètre : 130 mm
- Focale : 910 mm
- Rapport focal : f/7
- Type : Triplet apochromatique à espacement d’air
- Verre : S-FPL53 (Ohara, Japon)
- Traitement : Multicouches intégral
Mécanique
- Porte-oculaire : 3.7" RAP à crémaillère, double vitesse
- Charge maximale : environ 8 kg
- Course du tube coulissant : 100 mm
- Ouverture utile : 102 mm
- Rotation : 360°
- Filetages : M92x1, M68x1, M100x1
- Sorties : 2" et 1.25"
Tube
- Longueur transport : 800 mm
- Diamètre : 140 mm
- Pare-buée : rétractable (diamètre 169 mm)
- Poids : 10.3 kg
Connectique et compatibilité
- Filetage arrière tube : M136x1 femelle
- Adapté aux correcteurs plein format et moyen format
Contenu de la livraison
- Lunette TS-Optics Photoline 130 mm f/7 EDT
- Porte-oculaire 3.7" RAP avec adaptateurs 2" et 1.25"
- Colliers CNC
- Queue d’aronde type Losmandy
- Poignée de transport
- Base pour chercheur
- Rapport de test optique complet
FAQ – Questions fréquentes
Cette lunette est-elle adaptée à l’astrophotographie plein format ?
Oui. Grâce à son porte-oculaire de 3.7" et à sa conception optique, elle est parfaitement adaptée aux capteurs plein format, voire moyen format avec correcteur approprié.
Quel correcteur utiliser avec cette lunette ?
Deux options sont recommandées : un correcteur de champ type TSFLAT3 sans modification de focale, ou un réducteur 0.79x permettant de passer à f/5.53 avec une focale de 719 mm.
Peut-on utiliser un binoviewer sans correcteur de chemin optique ?
Oui. En retirant l’entretoise de 100 mm située entre le tube et le porte-oculaire, l’utilisation d’un binoculaire est possible sans compensation supplémentaire.
Le porte-oculaire supporte-t-il des configurations lourdes ?
Absolument. Avec une capacité d’environ 8 kg, il accepte des setups complets incluant caméra, roue à filtres et correcteur sans flexion ni glissement.
La lunette est-elle testée individuellement ?
Oui. Chaque exemplaire est testé sur banc optique avec protocole complet incluant tests intra/extra focaux et Ronchi.
Convient-elle aussi pour l’observation visuelle ?
Oui. Bien que conçue pour l’astrophotographie, elle offre également d’excellentes performances en observation visuelle grâce à son contraste et sa correction chromatique.
