Un diviseur optique compact pour l’autoguidage astrophotographique
Le Pegasus Astro Indigo OAG Premium est un diviseur optique hors axe (OAG, Off-Axis Guider) conçu pour l’autoguidage des configurations d’astrophotographie exigeantes. Son principal avantage est de permettre à la caméra de guidage d’utiliser le même chemin optique que la caméra d’imagerie principale, évitant ainsi les problèmes de flexion différentielle susceptibles d’apparaître avec une lunette guide séparée.
La version Premium intègre directement un porte-oculaire hélicoïdal 1,25", permettant une mise au point précise de la caméra de guidage. L'ensemble conserve une conception particulièrement fine et robuste, adaptée aux trains optiques modernes et aux équipements d’imagerie lourds.
Une conception fine et robuste
L’Indigo OAG est usiné CNC dans un alliage d’aluminium 6061 de qualité aéronautique, offrant un excellent compromis entre rigidité, solidité et encombrement. Avec seulement 10 mm d’épaisseur pour le corps de l’OAG, il s’intègre facilement dans les configurations où le backfocus disponible est limité.
Le backfocus du corps de l’OAG est de 10 mm, auquel s’ajoutent 4 mm pour l’adaptateur côté télescope, soit 14 mm au total avec l’adaptateur fourni.
Son ouverture libre de 53,5 mm permet de préserver un passage optique important, tandis que sa conception est suffisamment robuste pour supporter des trains d’imagerie équipés de plusieurs accessoires.
Prisme réglable et champ de guidage optimisé

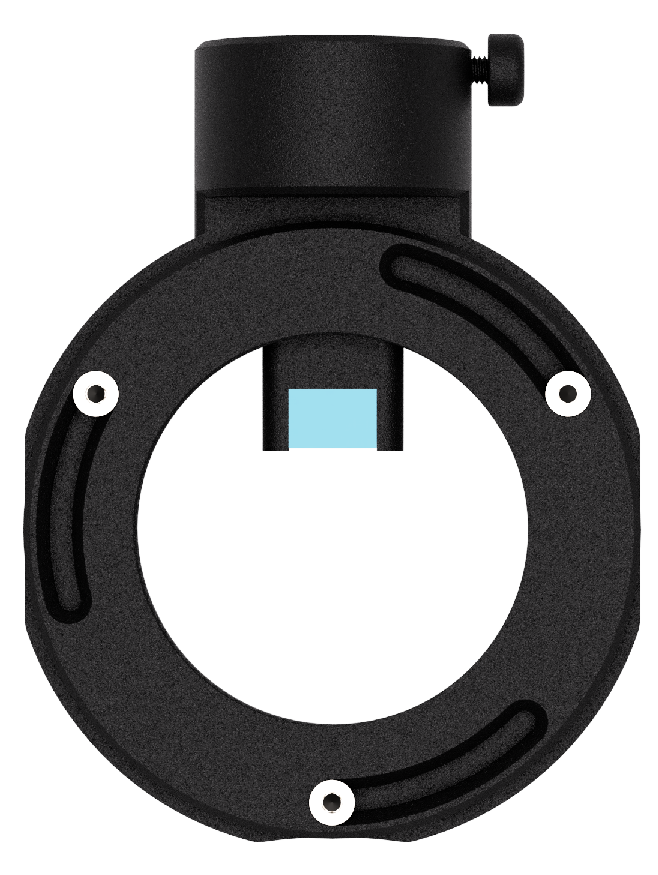

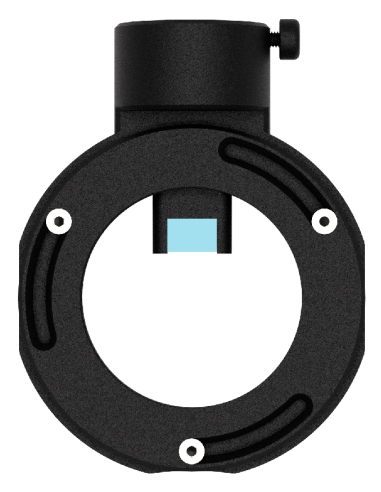

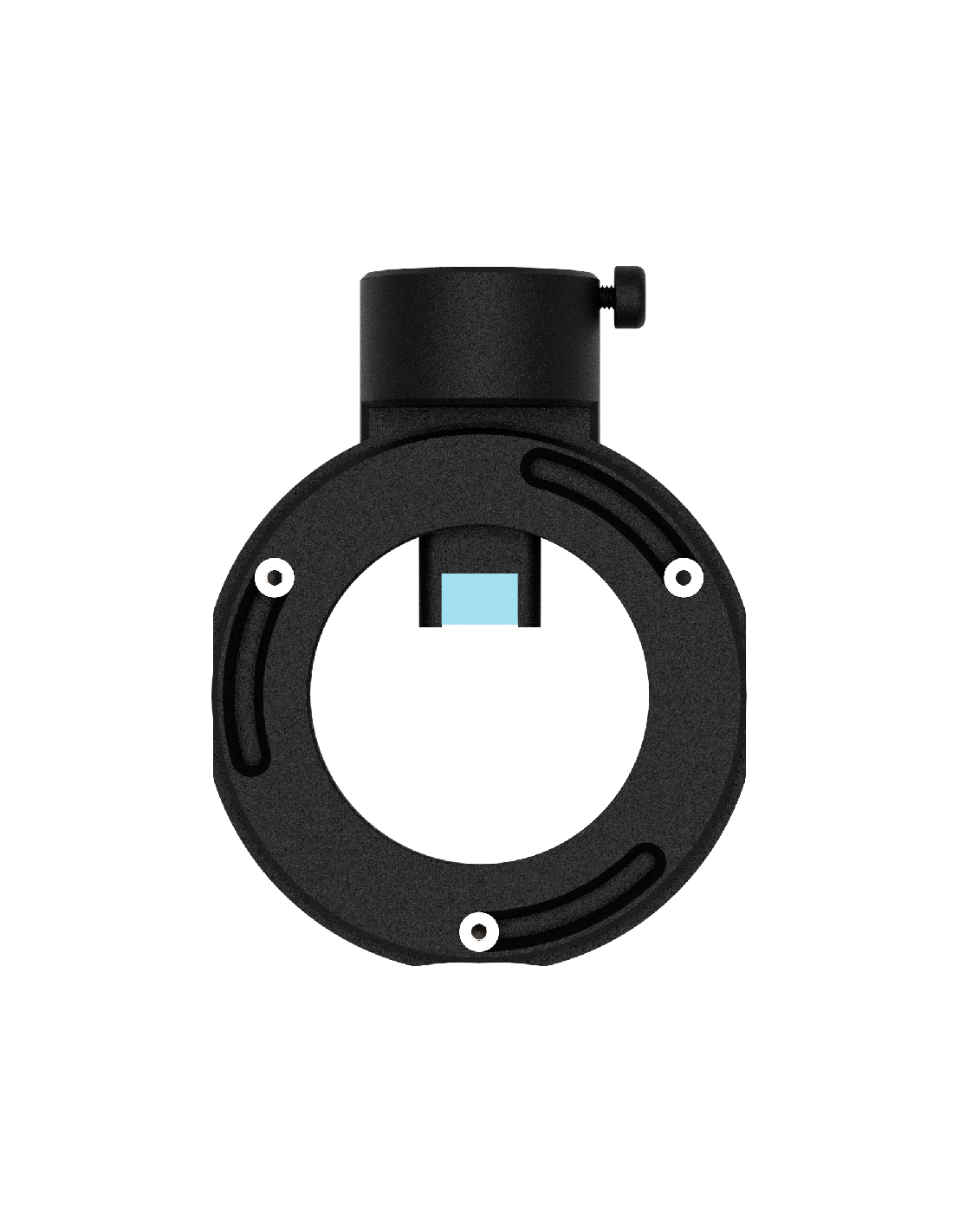

L’Indigo OAG Premium dispose d’un prisme de 12 × 8 mm entièrement traité multicouche et antireflet. Sa hauteur peut être ajustée afin d’optimiser l’éclairement du capteur de la caméra de guidage.
Ce réglage est particulièrement intéressant avec les grandes caméras d’imagerie : le prisme peut être remonté afin d'éviter qu’il ne pénètre dans le chemin optique du grand capteur principal. Le système permet ainsi de trouver un compromis efficace entre illumination du capteur de guidage et préservation intégrale du champ de la caméra principale.
Le miroir de grande dimension contribue à fournir des étoiles de guidage lumineuses et bien définies dans le champ accessible à la caméra de guidage.

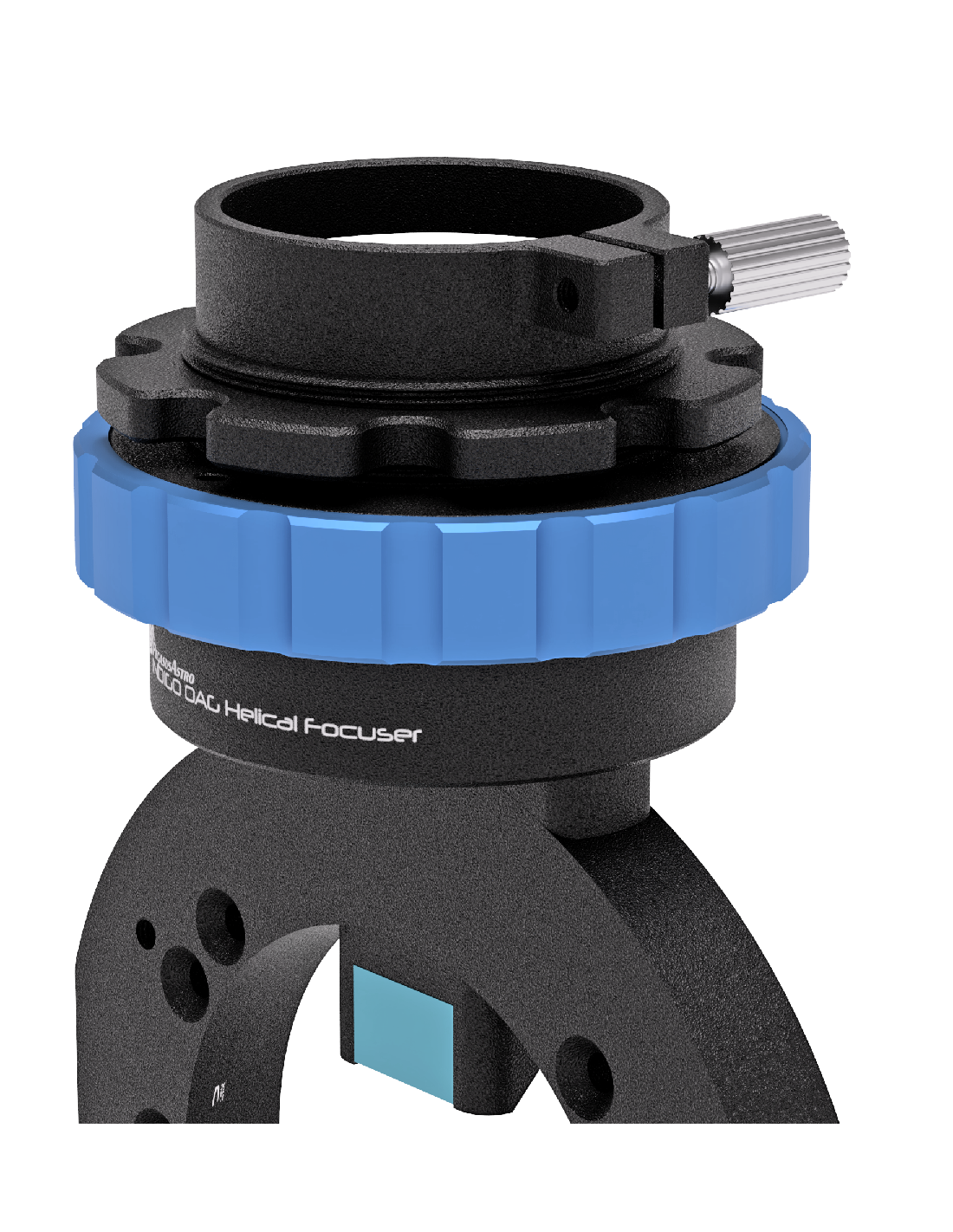

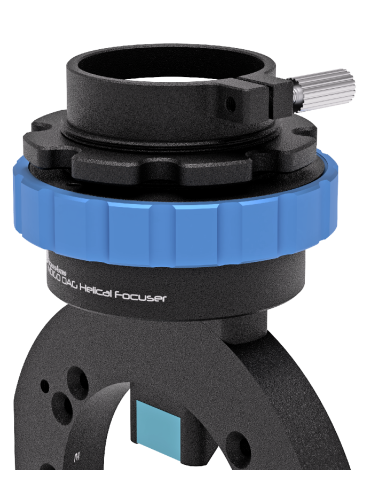

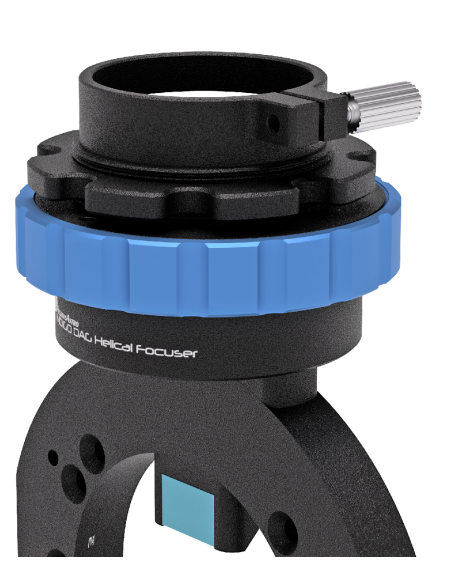

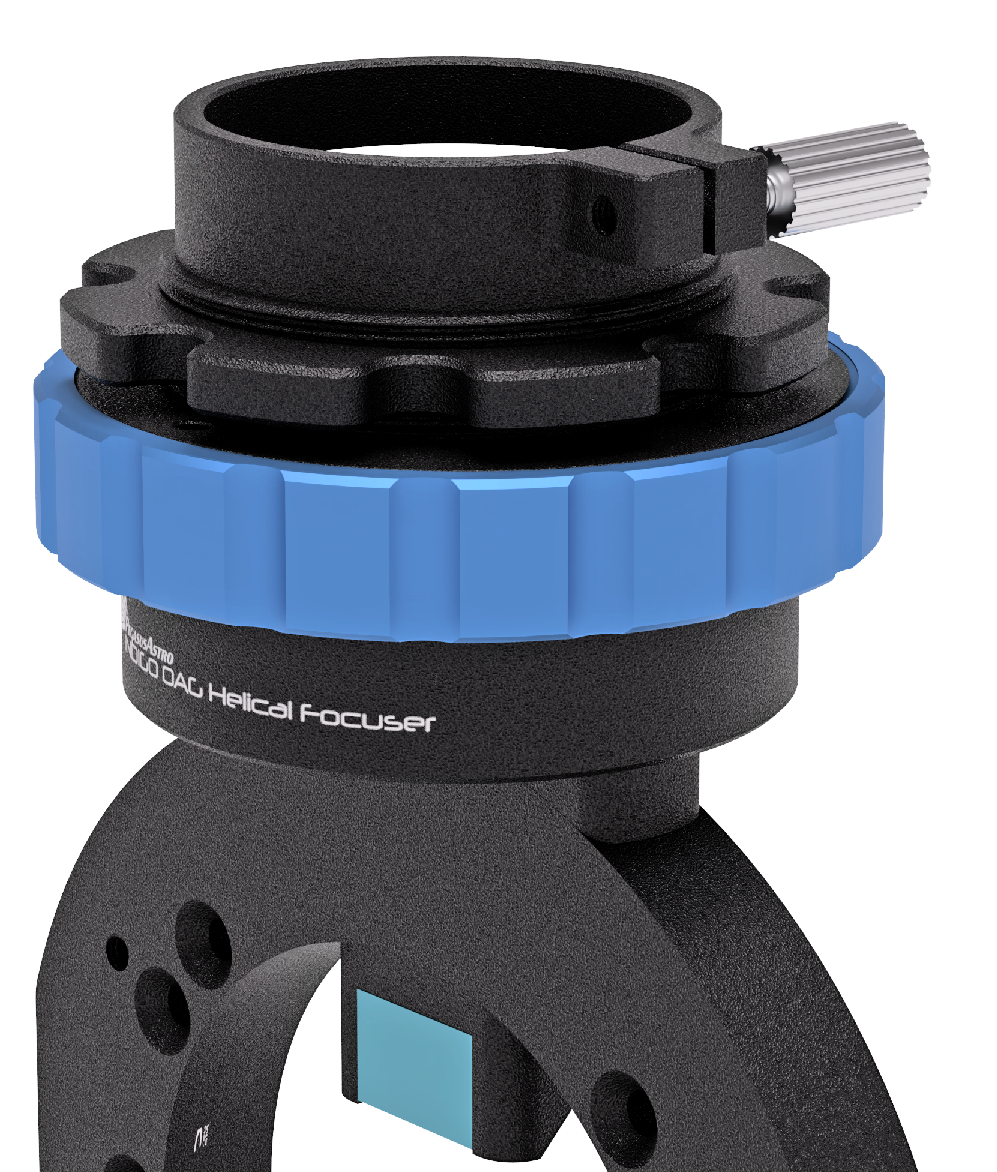

Porte-oculaire hélicoïdal 1,25" intégré
La version Indigo OAG Premium se distingue par son porte-oculaire hélicoïdal installé sur la partie supérieure. Il permet une mise au point précise et progressive de la caméra de guidage et assure une compatibilité avec les caméras d’autoguidage au format 1,25" couramment disponibles.
Cette solution facilite considérablement le réglage de la caméra de guidage et permet d’obtenir une mise au point fine sans modifier la position de l’ensemble du train optique.
Le porte-oculaire hélicoïdal est également disponible séparément pour les utilisateurs possédant déjà un Indigo OAG standard.
Connexion directe aux caméras et roues à filtres

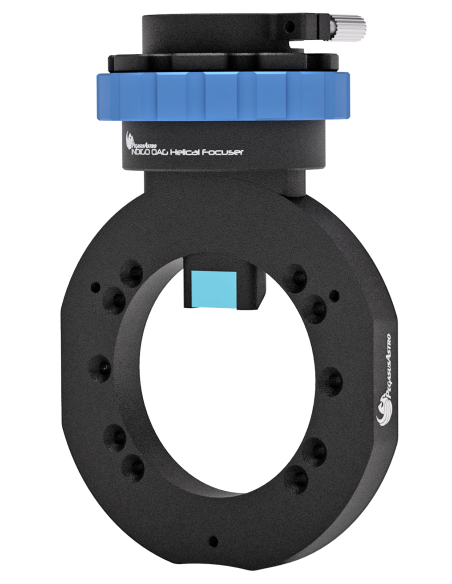

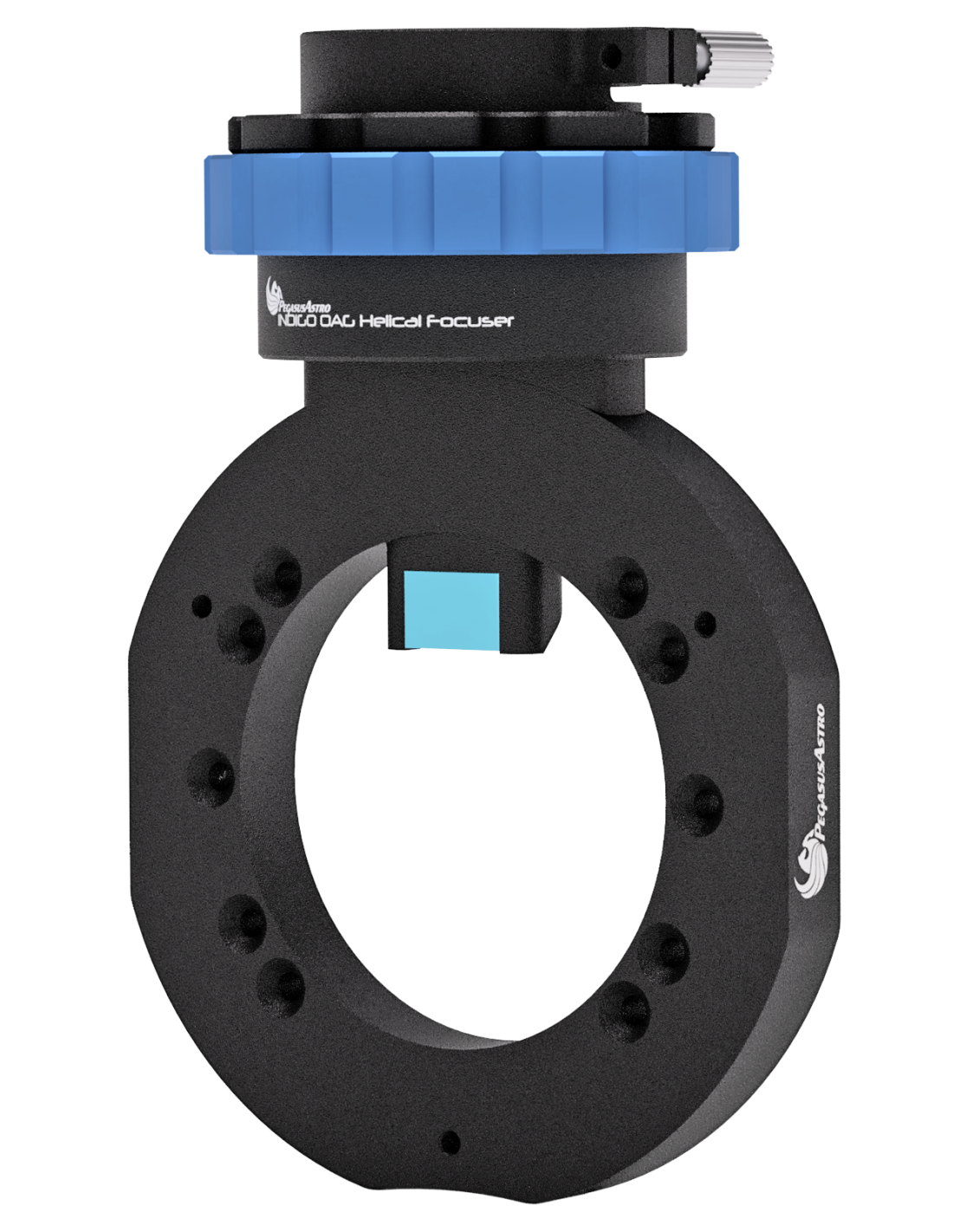

L’Indigo OAG dispose d’un système de trous traversants M2 et M3 avec entraxe de 62 mm, permettant une connexion directe avec les caméras CMOS modernes et différents accessoires d’imagerie.
La caméra de guidage se raccorde quant à elle par un coulant 1,25".

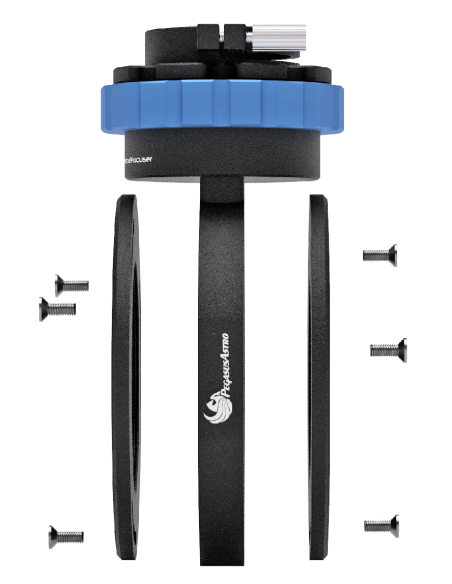

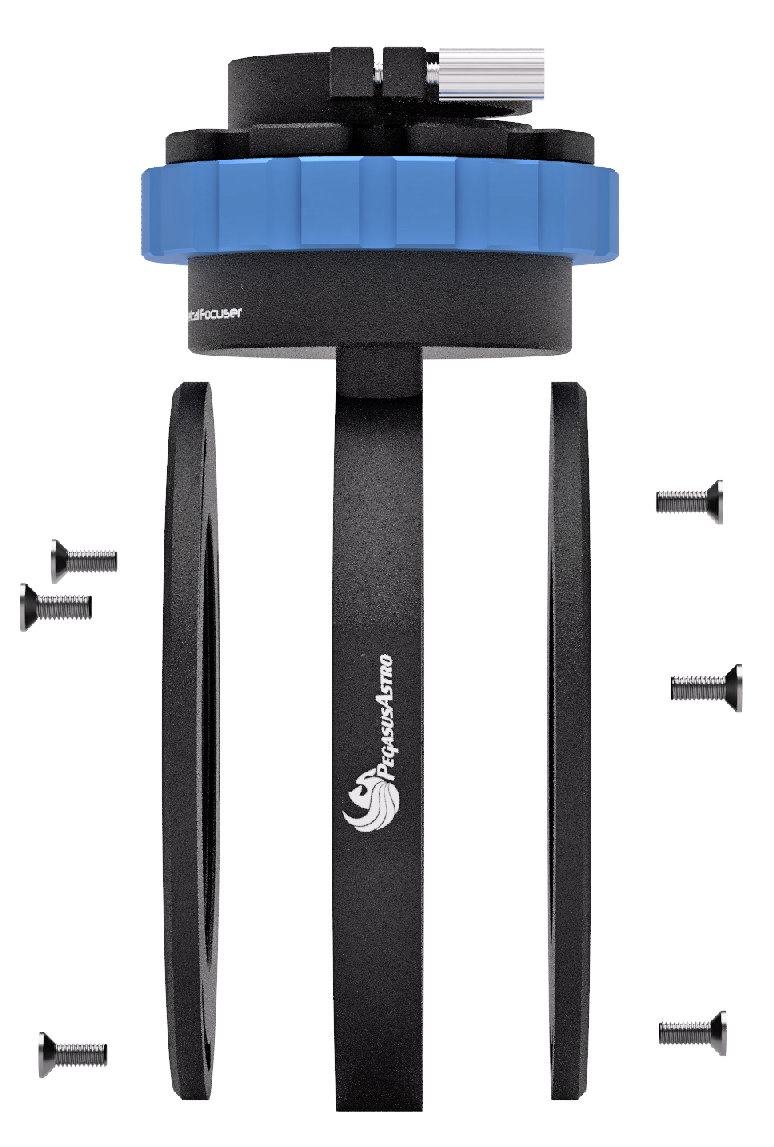

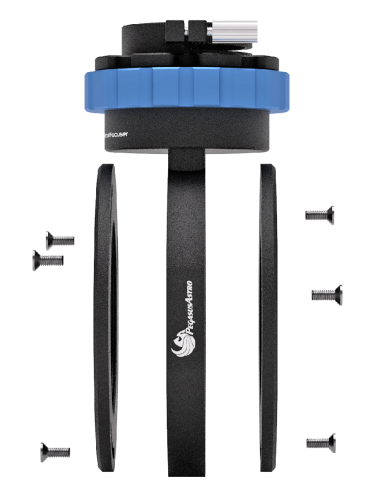

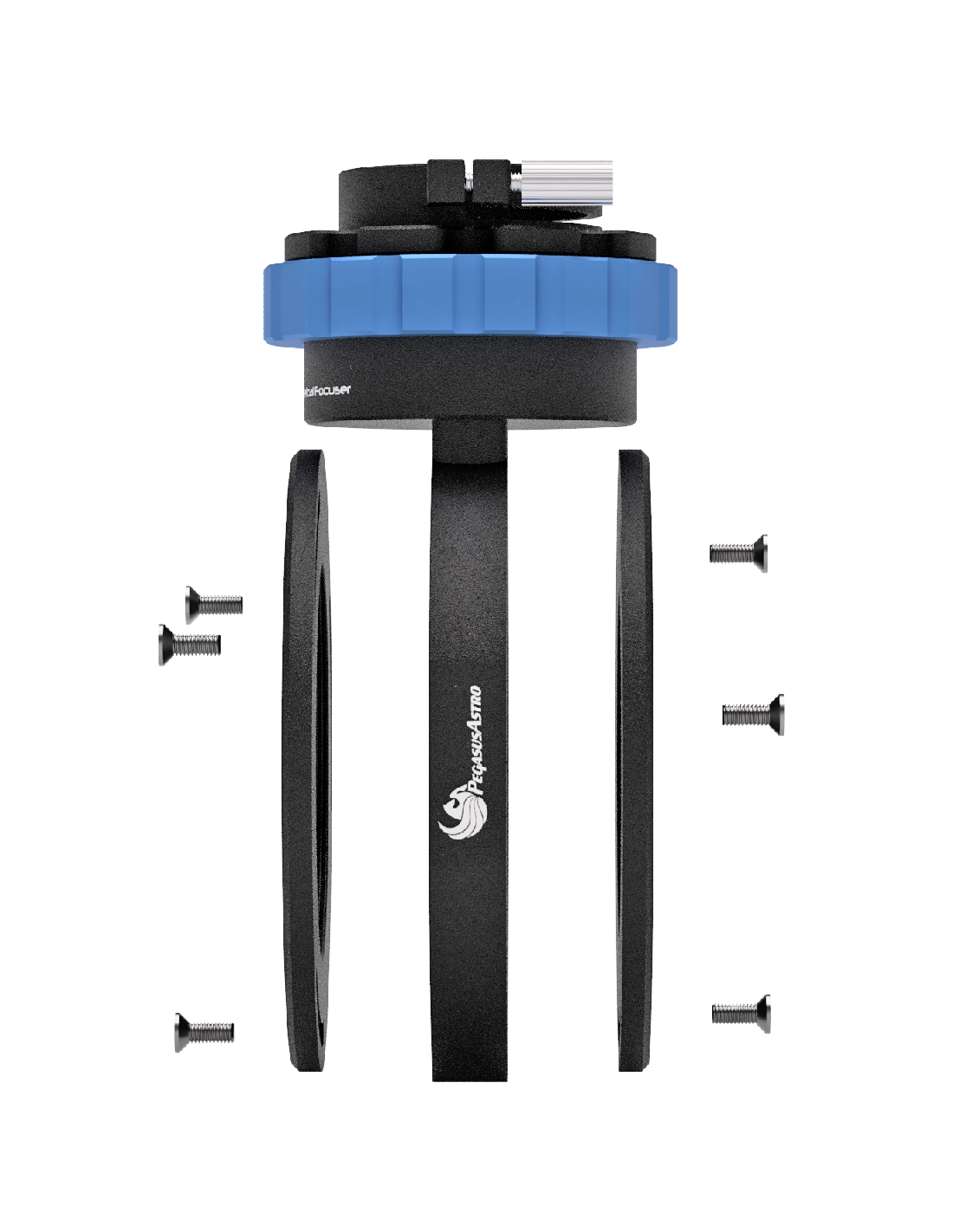

Deux adaptateurs filetés sont fournis afin de faciliter l’intégration de l’OAG dans différents trains optiques :
- Adaptateur M54F pour la connexion côté télescope, ajoutant 4 mm d’épaisseur.
- Adaptateur M48F pour la connexion côté caméra, ajoutant 4 mm d’épaisseur.
Les trois vis de réglage permettent également de faire coulisser l’adaptateur du télescope dans ses logements afin d’ajuster l’orientation du train optique et son cadrage.

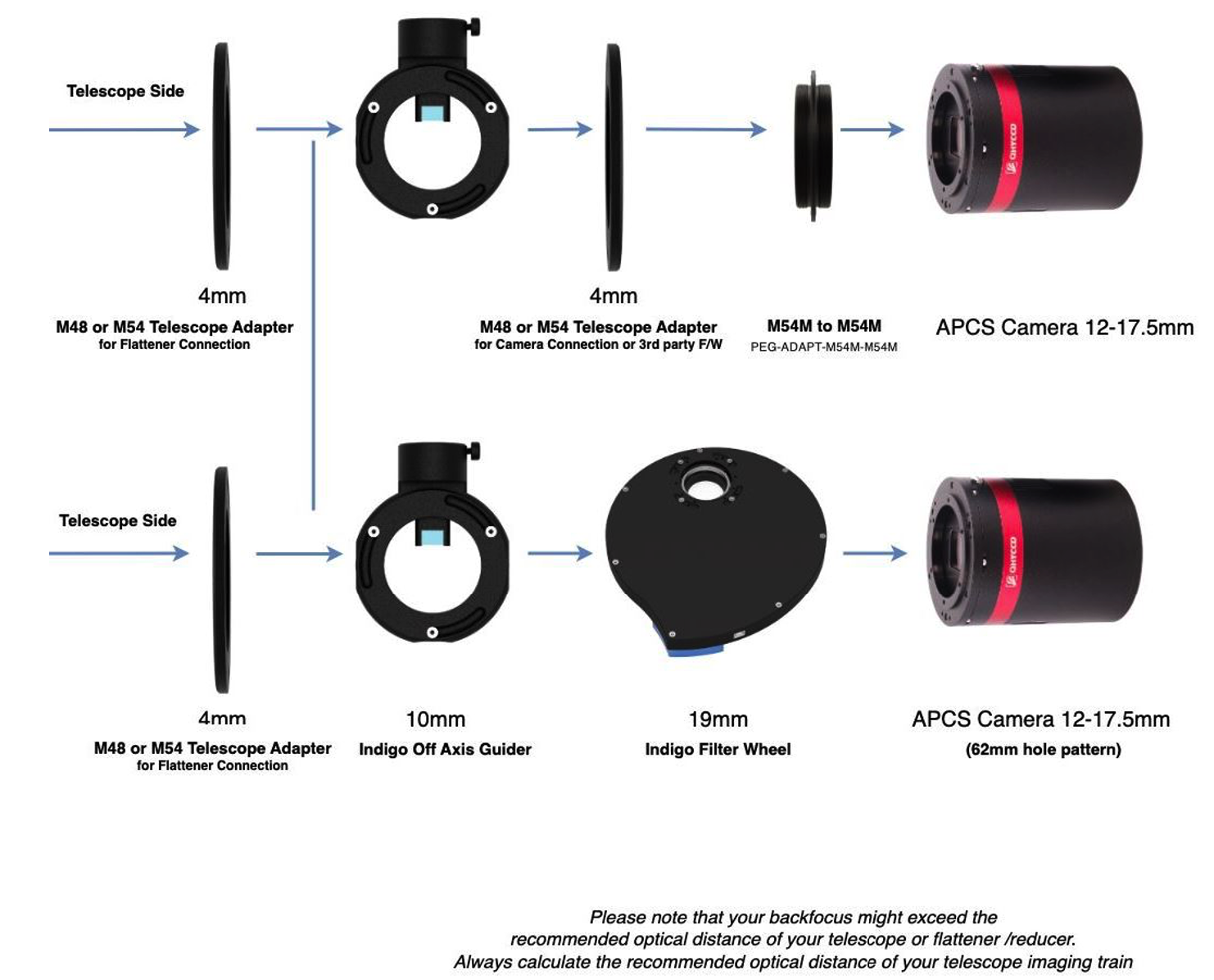

Compatibilité avec la roue à filtres Indigo

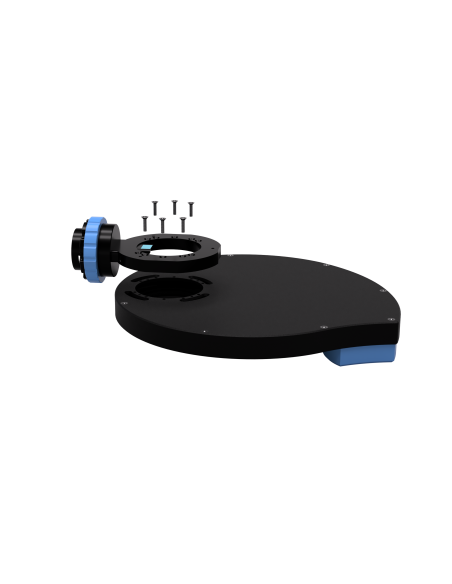

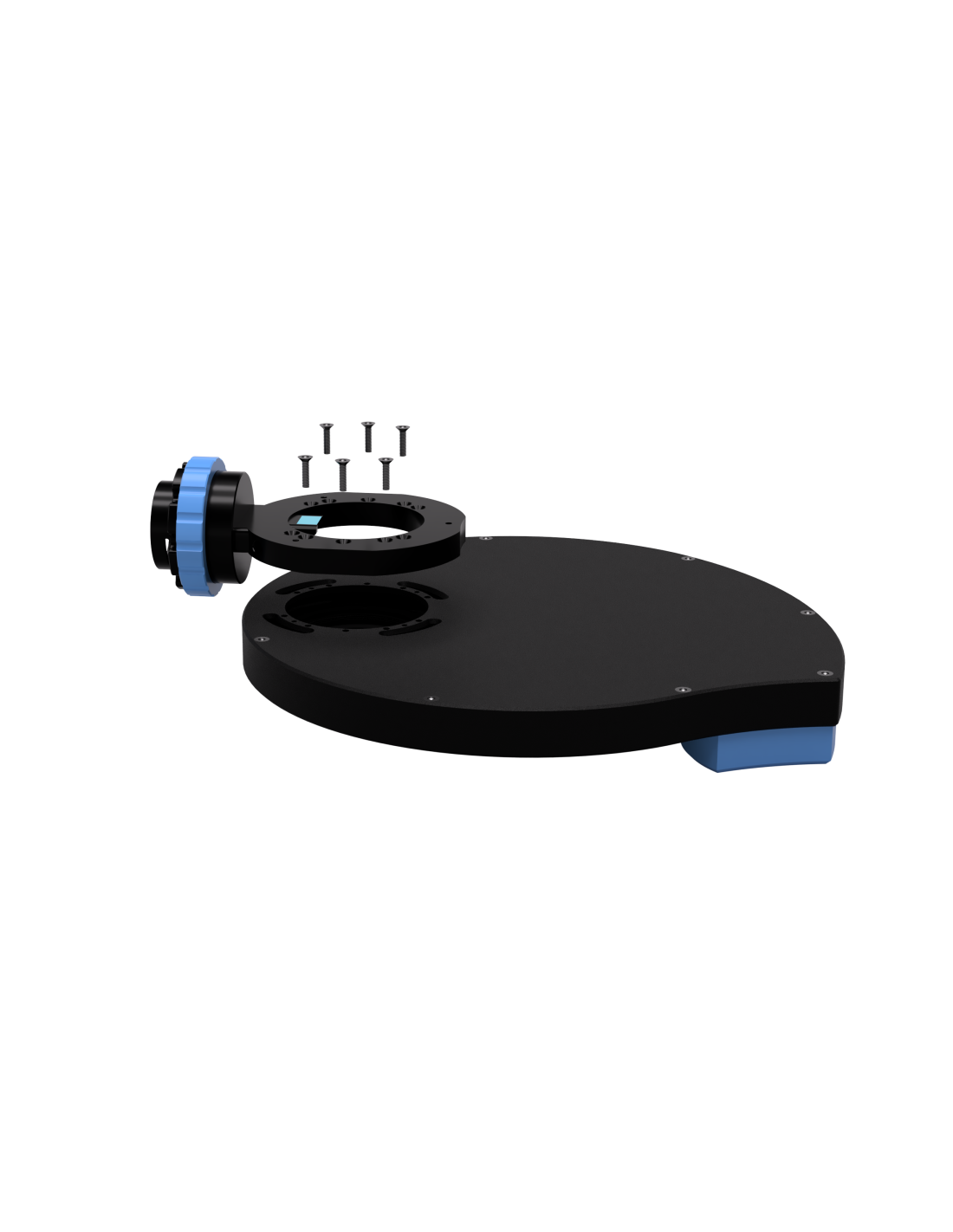

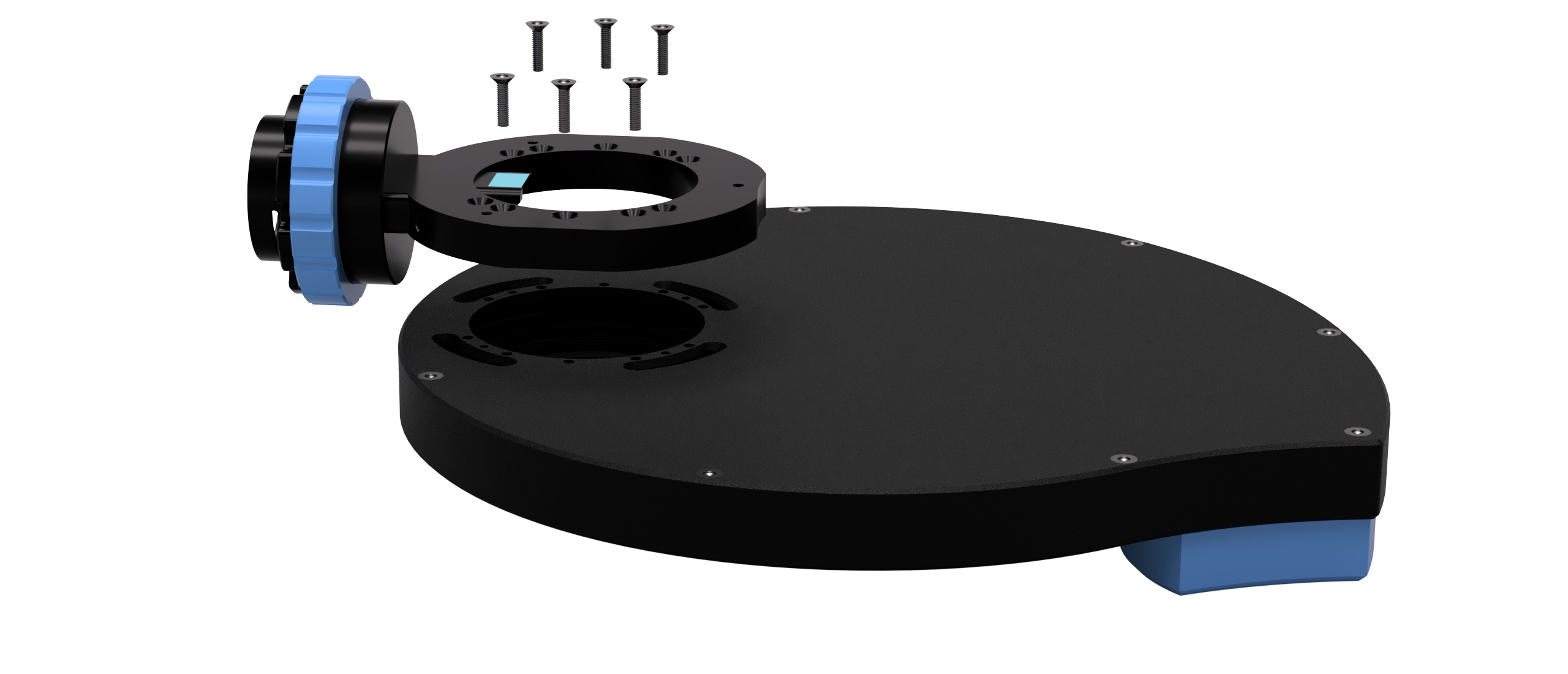

L’un des principaux atouts de l’Indigo OAG est sa connexion directe avec la roue à filtres Indigo de Pegasus Astro.
Cette combinaison permet de réaliser un ensemble particulièrement compact :
- Roue à filtres Indigo : 19 mm
- Indigo OAG : 14 mm
- Backfocus optique total : 33 mm
Cette conception permet de limiter l’encombrement du train optique tout en conservant une solution complète pour l’imagerie et l’autoguidage.
Connexion au télescope :

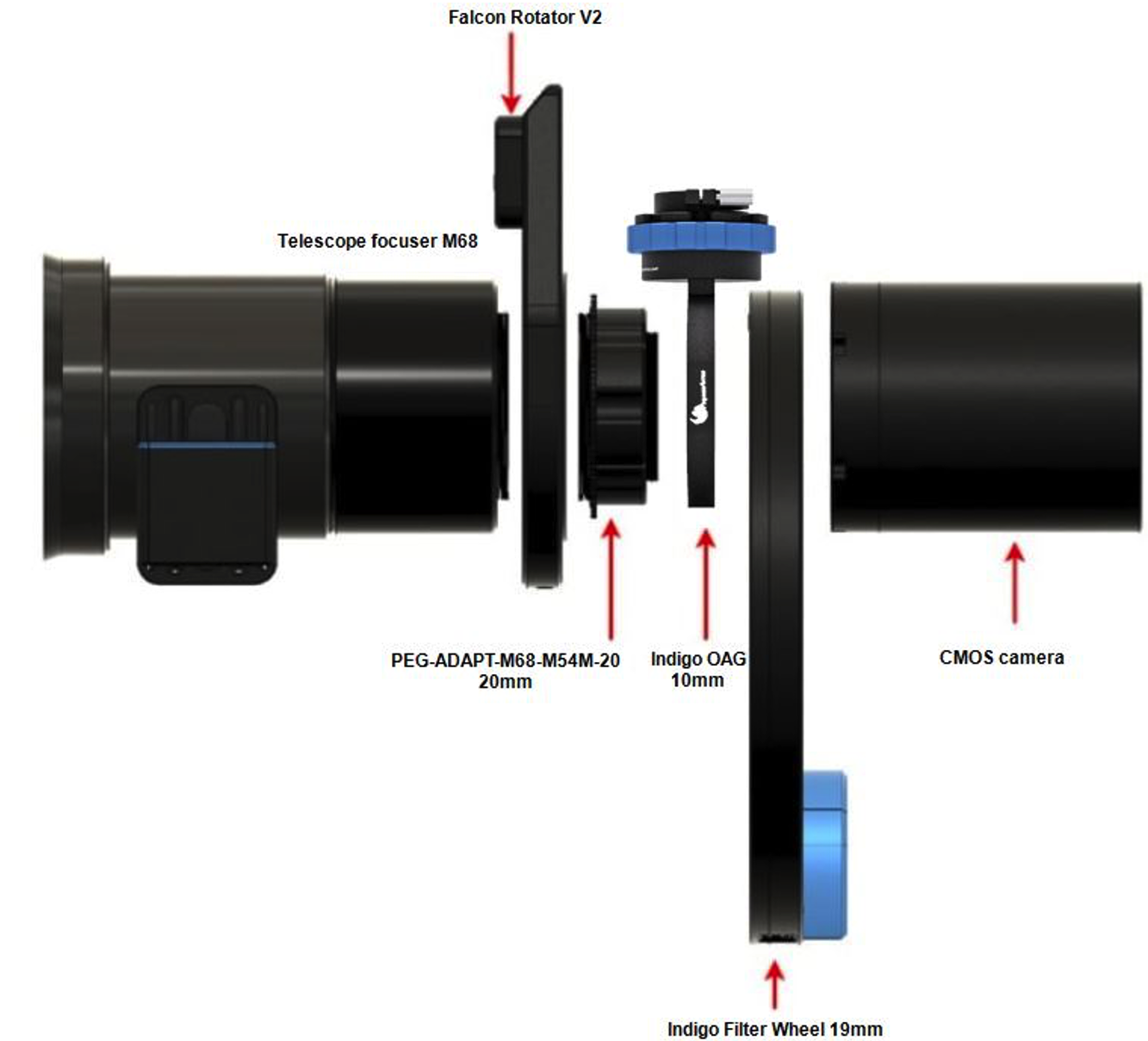

Connexion avec le rotateur Falcon v2 :
Les points forts
- Diviseur optique hors axe pour autoguidage astrophotographique
- Utilisation du même chemin optique que la caméra principale
- Suppression des problèmes liés à la flexion différentielle d’une lunette guide séparée
- Conception fine de seulement 10 mm d’épaisseur
- Backfocus OAG de 10 mm
- Backfocus total de 14 mm avec l’adaptateur télescope
- Ouverture libre de 53,5 mm
- Prisme 12 × 8 mm entièrement multicouche et antireflet
- Prisme réglable en hauteur
- Porte-oculaire hélicoïdal 1,25" inclus sur cette version Premium
- Compatible avec les caméras de guidage 1,25"
- Trous traversants M2/M3 avec entraxe de 62 mm
- Connexion directe possible aux caméras CMOS et roues à filtres compatibles
- Adaptateurs M54F et M48F inclus
- Construction CNC en aluminium 6061 de qualité aéronautique
- Compatible directement avec la roue à filtres Indigo
- Backfocus combiné OAG + roue à filtres Indigo : 33 mm
Fiche technique
| Caractéristique |
Détail |
| Type |
Diviseur optique hors axe (OAG) |
| Modèle |
Pegasus Astro Indigo OAG Premium |
| Porte-oculaire |
Hélicoïdal 1,25" |
| Épaisseur du corps OAG |
10 mm |
| Backfocus OAG |
10 mm |
| Backfocus avec adaptateur télescope |
14 mm |
| Ouverture libre |
53,5 mm |
| Prisme |
12 × 8 mm |
| Traitement du prisme |
Multicouche et antireflet |
| Réglage du prisme |
Réglable en hauteur |
| Matériau |
Aluminium 6061 usiné CNC |
| Connexion caméra de guidage |
Coulant 1,25" |
| Entraxes de fixation |
62 mm |
| Trous traversants |
M2 et M3 |
| Adaptateur télescope |
M54F, +4 mm |
| Adaptateur caméra |
M48F, +4 mm |
| Compatibilité roue à filtres |
Indigo Filter Wheel |
| Backfocus OAG + roue à filtres Indigo |
33 mm |
Contenu de la livraison
- 1 × Pegasus Astro Indigo OAG Premium
- 1 × Porte-oculaire hélicoïdal 1,25"
- 1 × Adaptateur fileté M54F pour connexion au télescope
- 1 × Adaptateur fileté M48F pour connexion à la caméra
FAQ - Questions fréquentes
À quoi sert un diviseur optique OAG ?
Un OAG permet d’effectuer l’autoguidage directement à travers le même chemin optique que la caméra principale. Cela évite les problèmes de flexion différentielle pouvant affecter une lunette guide séparée.
Le porte-oculaire hélicoïdal est-il inclus ?
Oui. Cette version Indigo OAG Premium est livrée avec le porte-oculaire hélicoïdal 1,25" préinstallé.
Quelle caméra de guidage peut être utilisée ?
Le porte-oculaire accepte les caméras de guidage équipées d'un raccord 1,25", très courant sur les caméras d’autoguidage astronomique.
Le prisme est-il réglable ?
Oui. Sa hauteur peut être ajustée afin d’optimiser l’éclairement de la caméra de guidage tout en évitant d’obstruer le champ de la caméra principale.
L’Indigo OAG est-il compatible avec la roue à filtres Indigo ?
Oui. L’OAG peut être fixé directement à la roue à filtres Indigo. L’ensemble représente un backfocus optique total de 33 mm.
Quels sont les adaptateurs fournis ?
L’ensemble comprend un adaptateur M54F côté télescope et un adaptateur M48F côté caméra, chacun ajoutant 4 mm d’épaisseur.
