Une précision de guidage optimale sans flexion mécanique
Le diviseur optique ZWO OAG a été conçu pour répondre aux exigences des astrophotographes pratiquant la longue pose avec des configurations sensibles aux erreurs de suivi. En utilisant directement le faisceau lumineux du télescope, il permet un guidage parfaitement aligné avec la caméra principale.
Contrairement aux lunettes guides, ce système supprime totalement les problèmes de flexion différentielle, garantissant une précision maximale même avec des focales longues ou des poses prolongées.
Un prisme grand format pour une acquisition facilitée
Le ZWO OAG intègre un prisme de grande taille (8 x 8 mm), permettant de capter davantage de lumière et d’augmenter significativement les chances de trouver une étoile guide, même dans des zones peu denses du ciel.
Ce point est particulièrement stratégique pour les configurations à longue focale ou avec des capteurs restreints, où le champ exploitable est plus limité.
Conception mécanique robuste et ultra fine

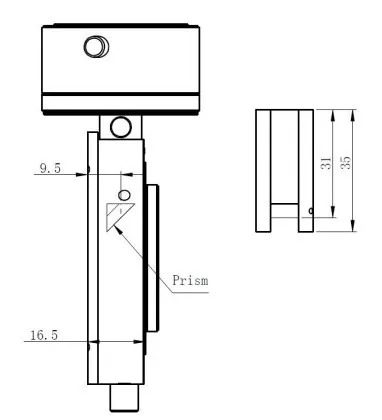

Avec une épaisseur mécanique de seulement 16,5 mm, ce diviseur optique s’intègre facilement dans des trains optiques contraints en backfocus. Cette finesse est un atout majeur pour les configurations avec correcteurs ou réducteurs nécessitant un tirage précis.
La structure en aluminium usiné CNC assure une rigidité optimale, évitant toute flexion ou désalignement entre les différents éléments du montage.
Compatibilité étendue et intégration optimisée
Le ZWO OAG est conçu pour fonctionner de manière optimale avec l’écosystème ZWO, tout en restant compatible avec de nombreux équipements standards :
- Filetage M42 (T2) et M48
- Compatibilité directe avec caméras ZWO ASI
- Adaptation possible avec reflex via bagues adaptées
- Compatible avec roues à filtres ZWO
Cette polyvalence permet une intégration fluide dans la majorité des setups d’imagerie.
Une version M68 est disponible pour les plus grands capteurs type ASI6200/2600/2400.

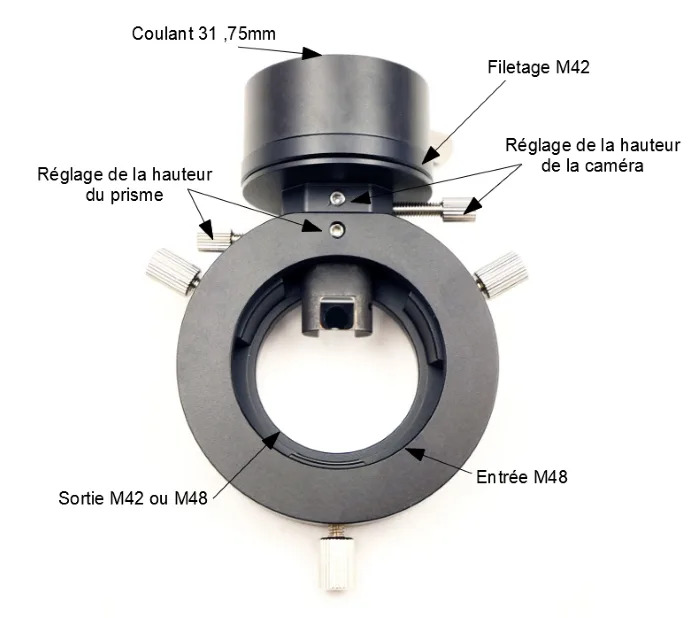

Réglages précis pour une mise au point parfaite
Le système propose un réglage fin de la position de la caméra de guidage afin d’assurer une mise au point simultanée avec la caméra principale.
La hauteur du prisme est également ajustable pour optimiser le compromis entre captation de lumière et absence d’ombre portée sur le capteur principal.
Ces possibilités de réglage garantissent une configuration parfaitement optimisée pour chaque installation.

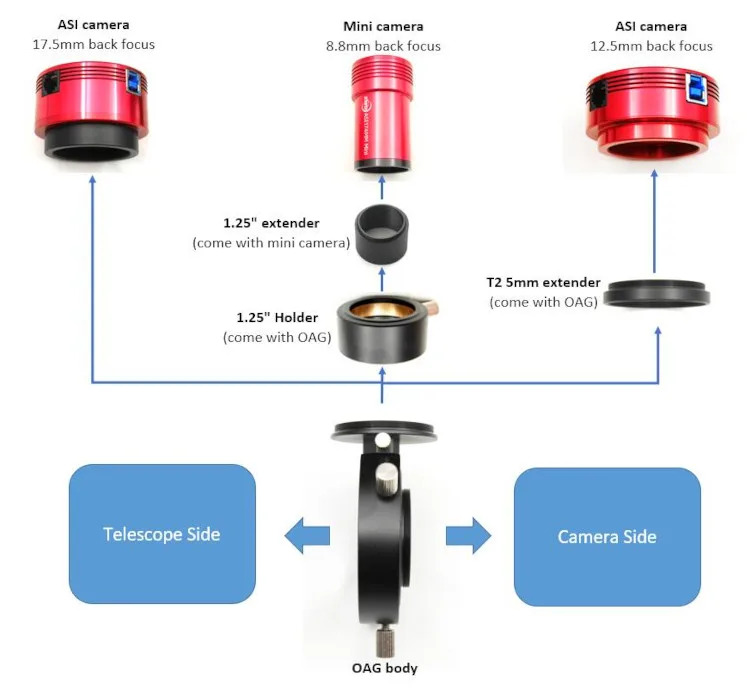

Exemple de configuration
Points forts
- Guidage hors-axe éliminant totalement la flexion différentielle
- Prisme large 8 x 8 mm pour une meilleure détection des étoiles guides
- Épaisseur ultra réduite (16,5 mm) idéale pour les setups contraints
- Construction robuste en aluminium CNC
- Compatibilité M42 et M48 pour une intégration universelle
- Optimisé pour caméras ZWO ASI et roues à filtres
- Réglages précis du prisme et de la mise au point
- Solution idéale pour l’astrophotographie longue pose
Fiche technique
| Caractéristique |
Détail |
| Type |
Diviseur optique (Off-Axis Guider) |
| Marque |
ZWO |
| Épaisseur mécanique |
16,5 mm |
| Taille du prisme |
8 x 8 mm |
| Connexion entrée |
M48 |
| Connexion sortie |
M42 (T2) |
| Connexion caméra de guidage |
1,25" |
| Matériau |
Aluminium usiné CNC |
| Réglage prisme |
Oui |
| Réglage mise au point guidage |
Oui |
| Compatibilité caméras |
ZWO ASI + autres via adaptateurs |
| Compatibilité accessoires |
Roues à filtres ZWO |
| Utilisation |
Autoguidage en astrophotographie |

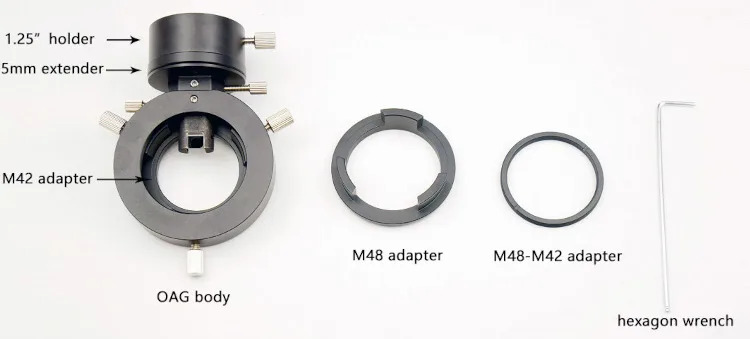

Contenu de la livraison
- 1 diviseur optique ZWO
- 1 bague M42 5mm
- 1 adaptateur de sortie M42
- 1 adaptateur de sortie M48
- 1 réducteur d'entrée M48/M42
- 1 clé Allen
FAQ – Questions fréquentes
Pourquoi choisir un diviseur optique plutôt qu’une lunette guide ?
Le diviseur optique utilise directement le faisceau lumineux du télescope, ce qui élimine totalement les erreurs de flexion entre les instruments. Cela garantit un guidage beaucoup plus précis, particulièrement en longue pose ou à forte focale.
Le prisme risque-t-il de gêner l’image principale ?
Non, le prisme est positionné en bord de champ et réglable. Il est conçu pour capter la lumière sans créer d’ombre visible sur le capteur principal lorsqu’il est correctement ajusté.
Est-il compatible avec un reflex ou un hybride ?
Oui, à condition d’utiliser une bague d’adaptation T2 adaptée à votre boîtier. Le respect du backfocus global reste essentiel pour garantir une bonne mise au point.
Pourquoi l’épaisseur mécanique est-elle importante ?
Une faible épaisseur permet de respecter plus facilement les contraintes de tirage imposées par les correcteurs de champ ou réducteurs. Cela garantit une performance optique optimale.
Est-il facile de trouver une étoile guide ?
Grâce à son prisme de grande taille, le ZWO OAG améliore considérablement les chances de trouver une étoile guide, même dans des zones pauvres en étoiles.
Peut-on régler la mise au point indépendamment ?
Oui, la caméra de guidage dispose d’un réglage de mise au point indépendant, permettant d’aligner parfaitement le plan focal avec celui de la caméra principale.
