Platine ZWO EAF pour Takahashi : une adaptation mécanique précise et polyvalente
Dans un setup astrophotographique moderne, la motorisation de la mise au point n’est plus un luxe mais une nécessité. Encore faut-il que l’interface mécanique entre le moteur et le porte-oculaire soit parfaitement adaptée. C’est précisément le rôle de cette platine d’adaptation ZWO EAF dédiée aux instruments Takahashi et compatibles.
Contrairement à la platine standard fournie avec le moteur EAF, cette version a été conçue pour répondre aux spécificités mécaniques de certains porte-oculaires haut de gamme, notamment ceux de Takahashi, dont les standards ne sont pas universels. Elle permet ainsi une intégration propre, sans approximation ni bricolage, avec un alignement parfaitement maîtrisé.
Compatibilité détaillée : instruments supportés, sous conditions et non compatibles
Cette platine d’adaptation ZWO EAF a été conçue pour s’adapter à plusieurs instruments Takahashi ainsi qu’à certaines lunettes Sky-Watcher, avec différents niveaux de compatibilité selon les configurations mécaniques.
Instruments directement compatibles
La platine peut être installée directement, sans modification particulière, sur les instruments suivants :
- Takahashi FSQ-85
- Takahashi FSQ-106
- Takahashi TOA-130NFB
- Takahashi TOA-150B
- Sky-Watcher Esprit 100 / 120 / 150 mm (fonctionne seulement avec utilisation de vis M4x20)
Instruments compatibles sous conditions
Certains instruments nécessitent des adaptations spécifiques pour permettre le montage de la platine :
- Takahashi TOA-130NS
- Takahashi TSA-120
- Takahashi Epsilon 130
- Takahashi Epsilon 180
- Takahashi FC-100DF
- Takahashi FC-76DS
- Takahashi FC-100DZ (nouveau modèle)
Pour ces configurations, il est nécessaire :
- d’utiliser la platine en “L” du kit EAF d’origine
- de réutiliser certains éléments du kit EAF
- d’ajouter une vis M6x10
- de retirer une vis existante avec un outil adapté (remplacement requis)
Ces manipulations restent simples, mais impliquent une vérification préalable de la configuration mécanique.
Instruments non compatibles
La platine ne peut pas être utilisée avec les instruments suivants :
- Sky-Watcher Esprit 80 et certaines versions 150 → non fonctionnel
- Takahashi FS-60CB → platine trop longue (1 à 2 cm)
- Takahashi FC-100DC → platine trop longue
- Takahashi FC-76DCU → platine trop longue
- Takahashi FC-76DC → platine trop longue
Dans ces cas, l’installation n’est pas possible sans modification lourde, donc non recommandée.
Une mécanique précise, robuste et simple à installer
La qualité de transmission est un élément clé en motorisation de mise au point. Cette platine ne se limite pas à un simple support : elle assure un couplage direct avec l’axe du porte-oculaire, supprimant tout jeu mécanique et garantissant une transmission fluide et précise. Cela permet d’obtenir une excellente reproductibilité du focus et une précision accrue en autofocus, des éléments essentiels en astrophotographie, notamment en longue pose.
Conçue en aluminium usiné CNC et anodisé, elle offre une rigidité élevée et une excellente tenue dans le temps. Elle résiste aux contraintes répétées du moteur tout en assurant une stabilité fiable, y compris sur des configurations exigeantes. La qualité d’usinage et la finition participent à une intégration propre et durable.
Malgré sa précision, cette platine reste simple à installer. Elle est livrée avec les éléments nécessaires au montage, incluant les vis et les coupleurs adaptés aux différents axes moteurs.
Elle intègre notamment :
- un coupleur d’axe
- une structure de fixation type U-bracket
- une visserie complète
L’installation ne nécessite pas de modification du matériel d’origine, ce qui permet une mise en place rapide et sécurisée, même en configuration nomade.
Points forts
- Compatibilité étendue (Takahashi, Sky-Watcher)
- Adaptation spécifique pour porte-oculaires non standards
- Transmission mécanique précise et sans jeu
- Construction en aluminium CNC robuste et durable
- Installation simple avec accessoires fournis
Fiche technique
| Caractéristique |
Détail |
| Type de produit |
Platine d’adaptation moteur de mise au point |
| Compatibilité principale |
Takahashi FS-60, FSQ-85, FSQ-106, TSA-120, TOA-130 |
| Compatibilité secondaire |
Sky-Watcher Esprit 100 / 120 / 150 |
| Compatibilité moteur |
ZWO EAF |
| Matériau |
Aluminium usiné |
| Fixation |
Visserie fournie |
| Installation |
Sans modification |
| Type de liaison |
Couplage direct axe focuser |
| Utilisation |
Astrophotographie / autofocus |

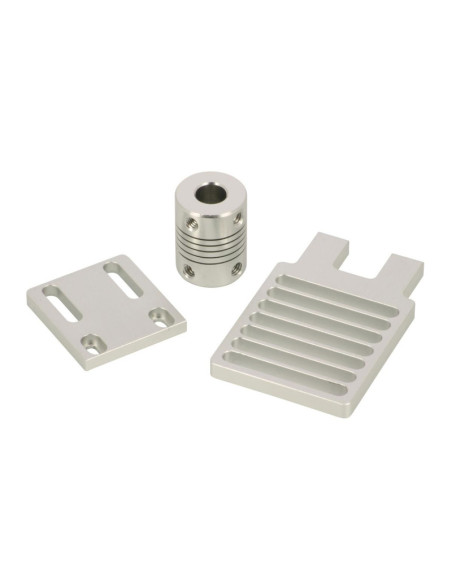

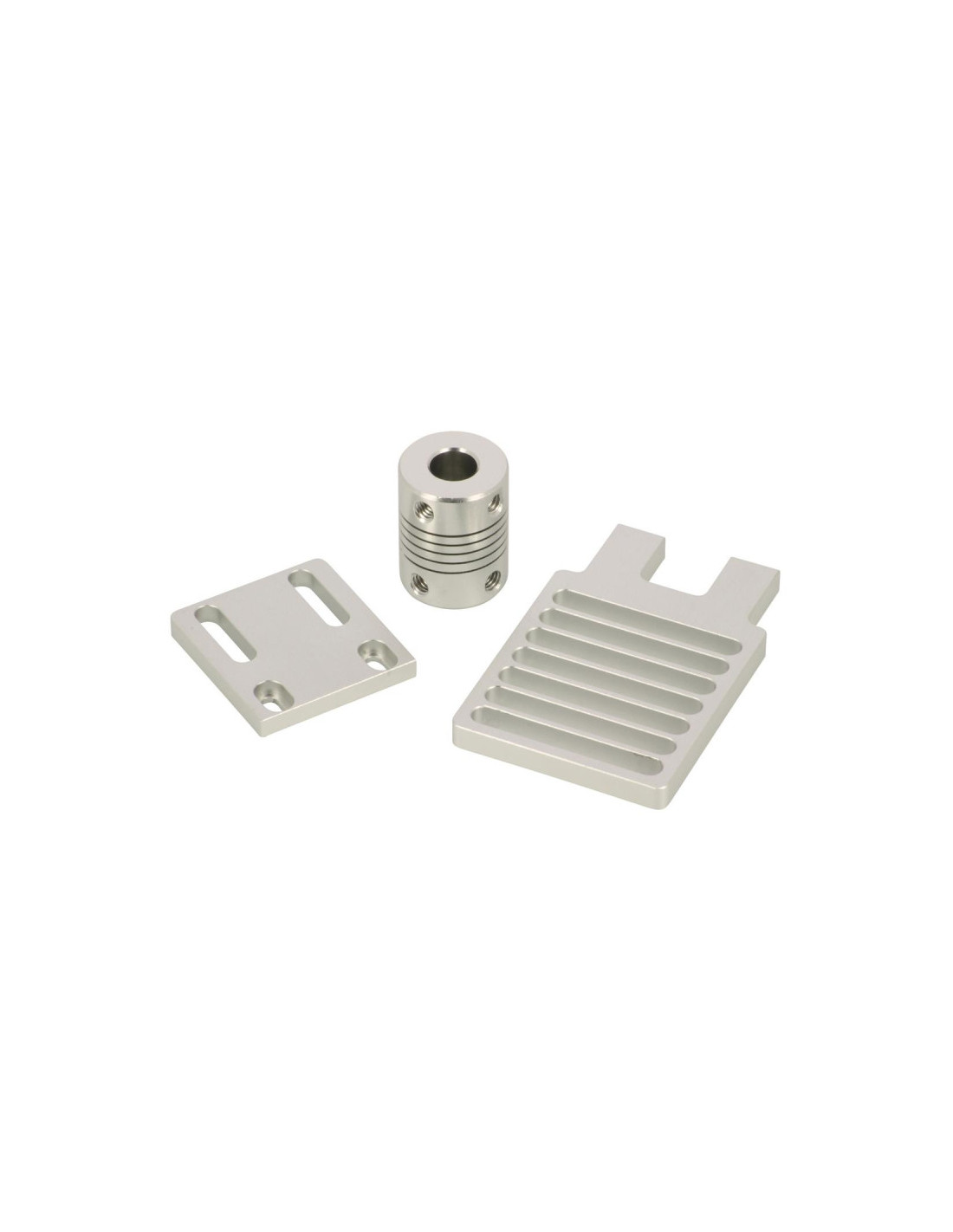

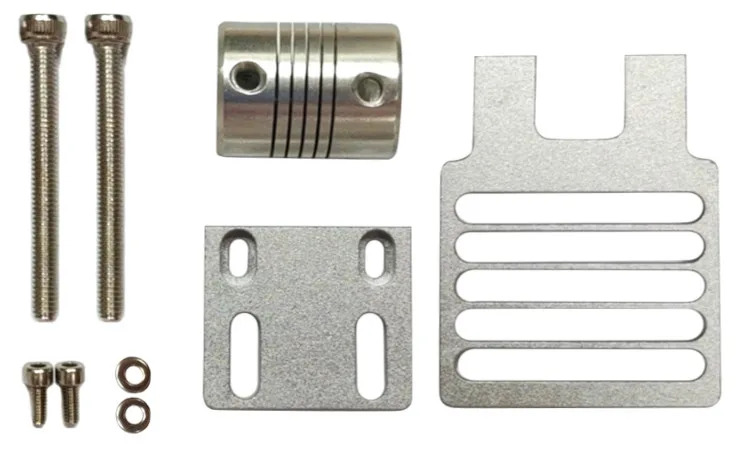

Contenu de la livraison
- Platine d’adaptation ZWO EAF
- Coupleur d’axe
- Support de fixation (U-bracket)
- Visserie complète de montage
FAQ – Questions fréquentes
Cette platine est-elle compatible avec toutes les lunettes Takahashi ?
Non. Elle est conçue pour des modèles spécifiques comme les FSQ-85, FSQ-106 (hors première génération) ou encore la TOA-130NFB. Takahashi n’utilisant pas de standard universel, une vérification de compatibilité est indispensable avant installation.
Cette platine est-elle compatible avec les lunettes Sky-Watcher ?
Oui. Cette platine est également compatible avec les lunettes Sky-Watcher Esprit (100, 120 et 150), en plus des modèles Takahashi. Cela permet d’utiliser le moteur ZWO EAF sur plusieurs instruments avec une seule solution adaptée.
Quelle est la différence avec la platine fournie avec le ZWO EAF ?
La platine d’origine est universelle mais limitée. Ce modèle est spécifique et permet une adaptation précise sur des porte-oculaires qui ne sont pas compatibles avec la version standard.
La précision de mise au point est-elle réellement améliorée ?
Oui. Grâce au couplage direct sans jeu, la transmission du mouvement est plus fidèle, ce qui améliore significativement la précision de l’autofocus et la stabilité du focus.
L’installation est-elle complexe ?
Non. La platine est conçue pour être installée facilement avec les éléments fournis. Aucune modification du tube ou du porte-oculaire n’est nécessaire.
