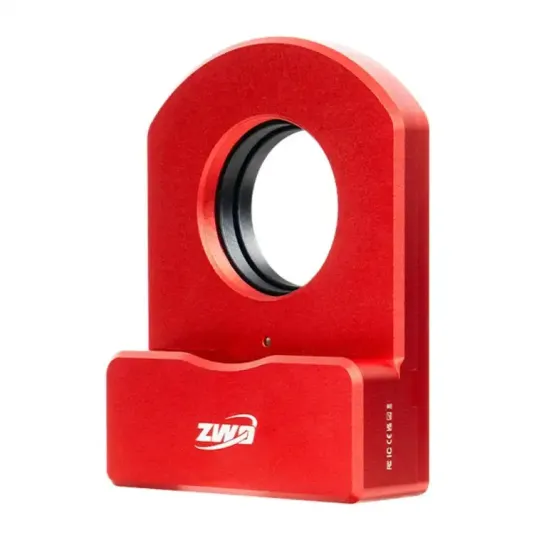

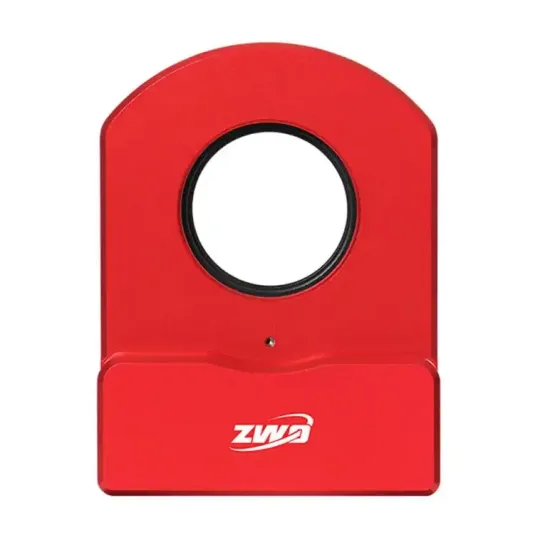

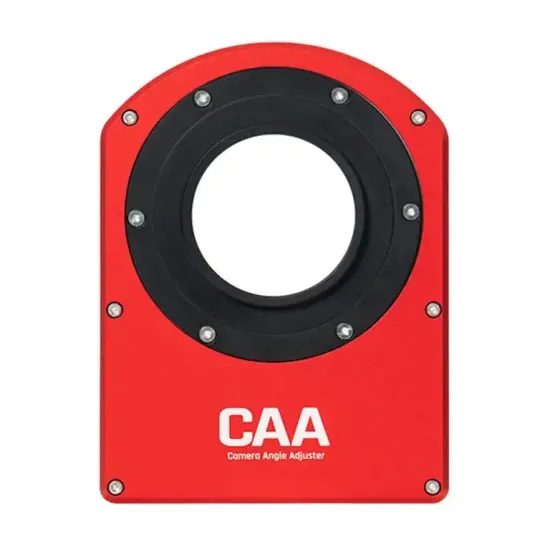

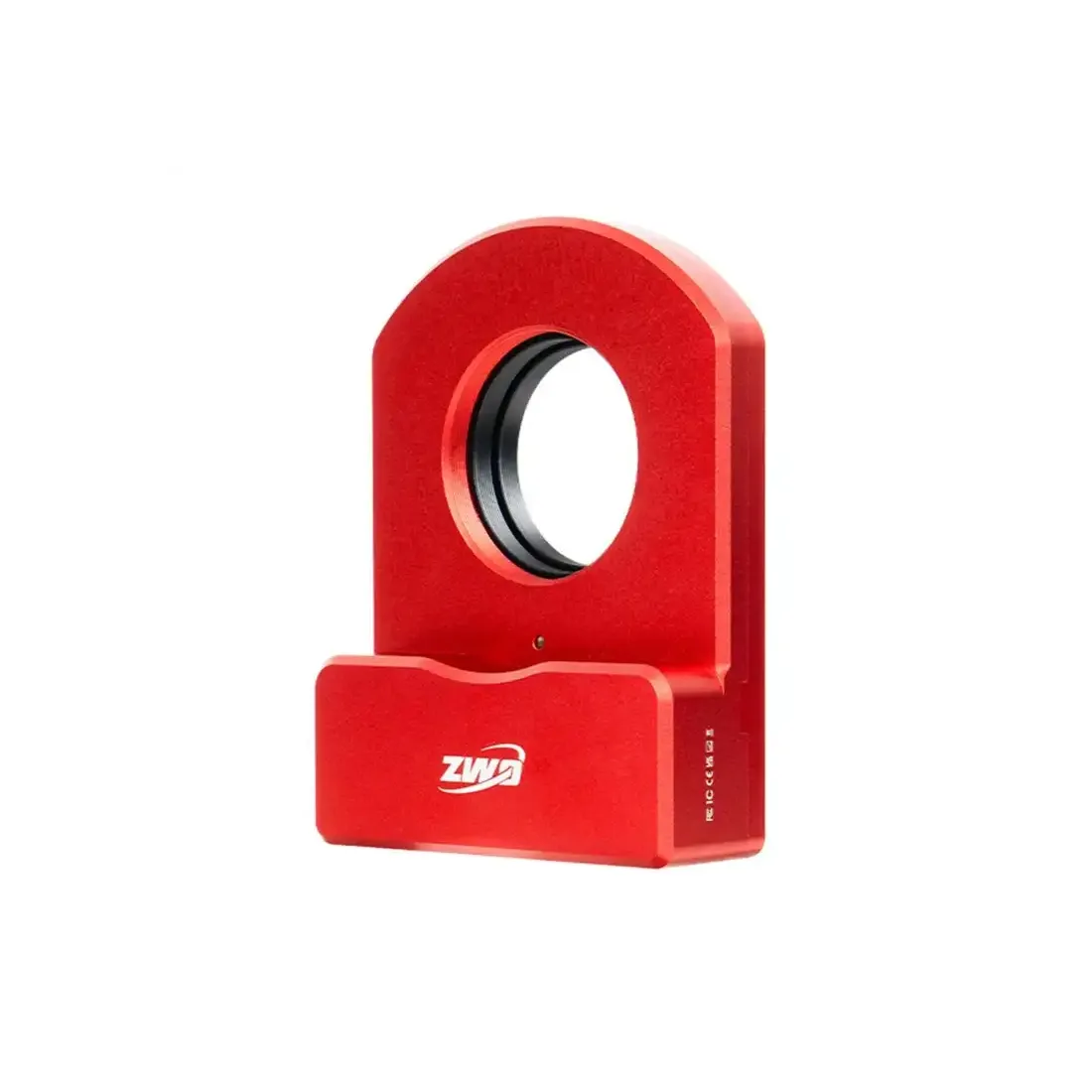

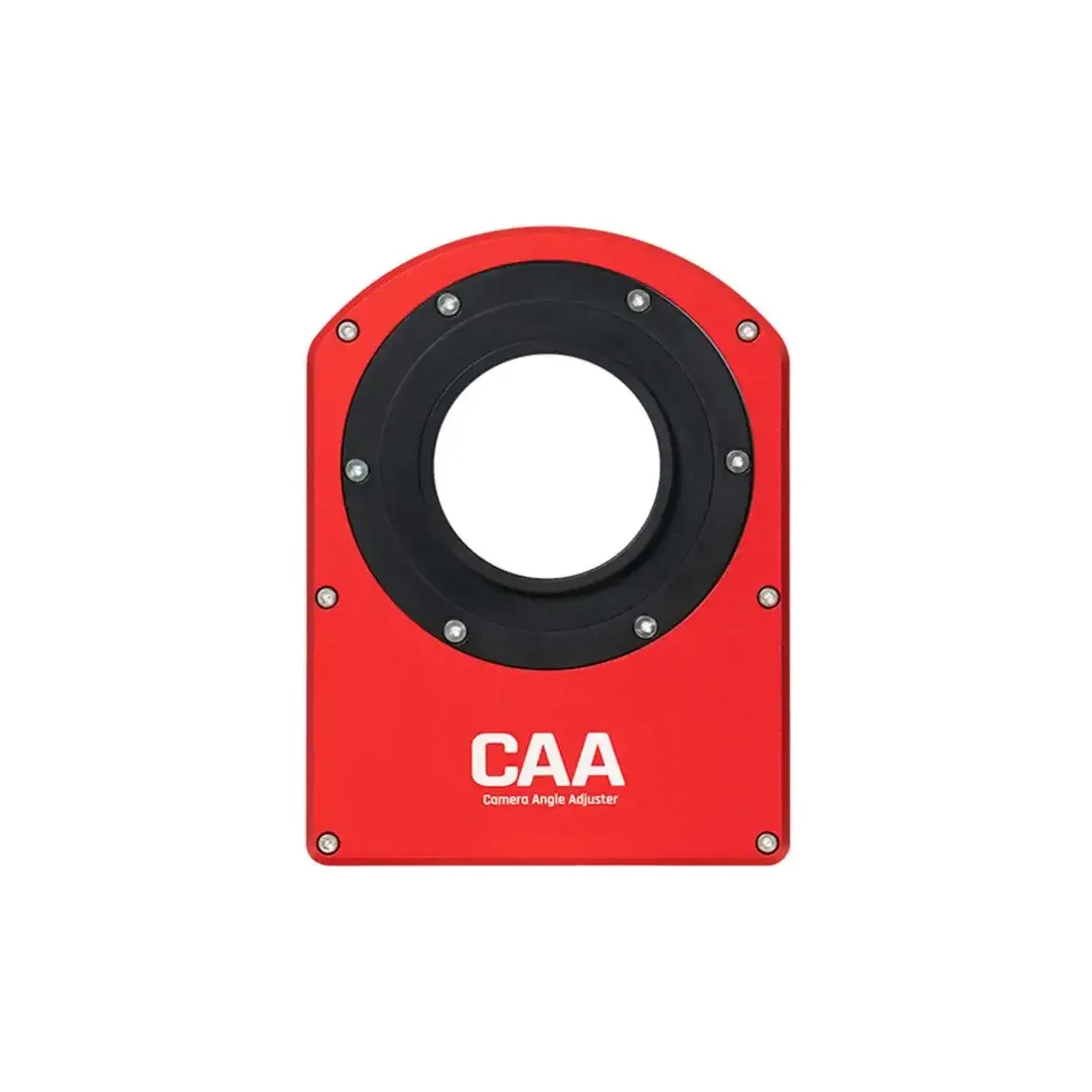

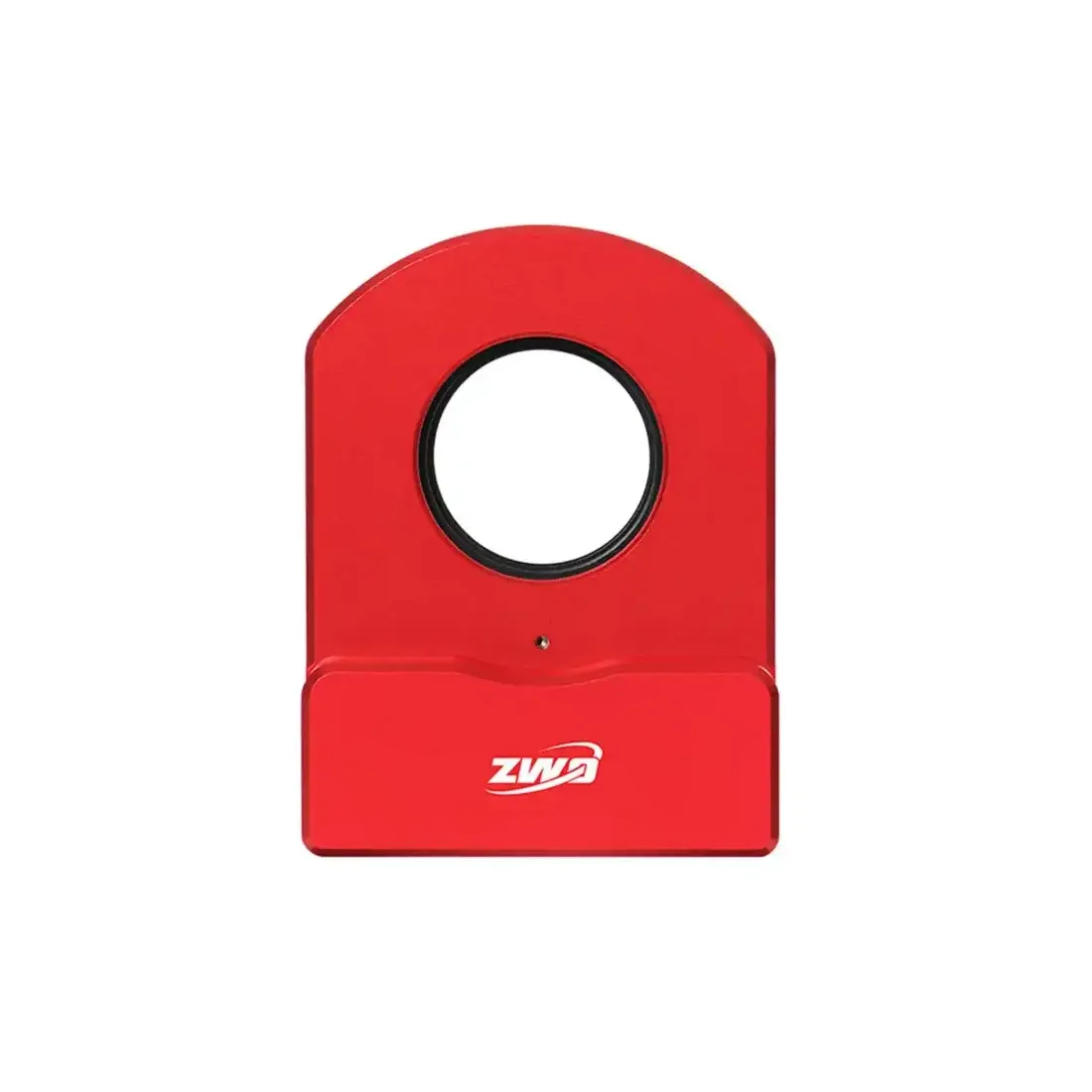

Rotateur de champ ZWO CAA

Le rotateur de champ vous permet de modifier le cadrage de vos prises de vue

• Motorisation incluse et pilotage à distance depuis votre ASIAIR
• Entrée et sortie M54
• Vitesse de rotation jusqu'à 7.5°/sec
• Epaisseur de seulement 16.5mm
• Informations complémentaires à venir

Depuis l'annonce de sa création, le rotateur de champ CAA de ZWO est attendu et ses caractéristiques et son prix sont surprenants. Le célèbre fabricant chinois offre ainsi la possibilité à de nombreux astrophotographes d'améliorer leur équipement. Un rotateur de champ permet en effet de changer le cadrage d'une prise de vue sans toucher l'instrument et évite ainsi tout bouger sur vos prises de vue. Grâce à une construction solide, le CAA de ZWO évite tout tilt sur vos images.

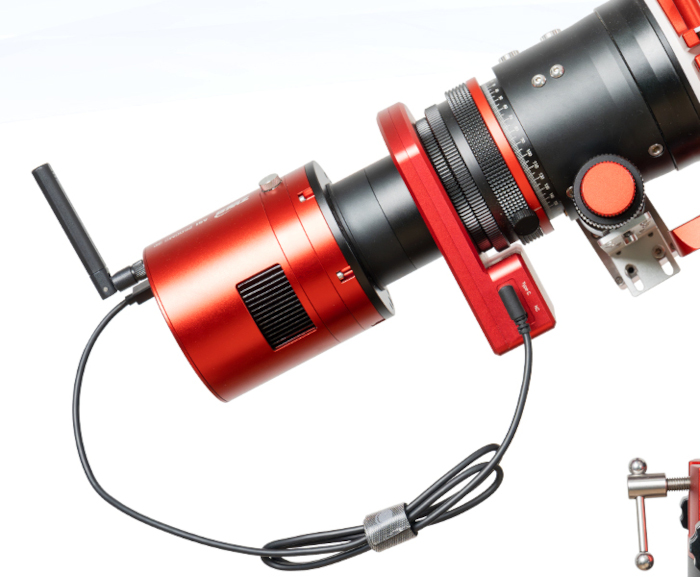

Exemple de fixation du ZWO CAA sur une caméra ZWO ASI2600-AIR

Le moteur inclus permet une rotation jusqu'à 7.5° par seconde, donc très rapide pour peaufiner votre cadrage. Le couple important de 25cn.m permet de supporter des caméras au format APS-C ou 24x36 avec ou sans roue à filtres. Son épaisseur de seulement 16.5mm permet de conserver facilement les 55mm de back-focus généralement nécessaires à la sortie d'un correcteur/réducteur ou aplanisseur de champ.

Connectez le CAA via son entrée M54 femelle sur le correcteur de votre télescope ou lunette, ou via une bague d'adaptateur M48F/M54M optionnelle. Vous pouvez aussi connecter la sortie du CAA à une roue à filtre en M48 grâce à la 2eme sortie incluse M48M. Le pilotage s'effectue via un boîtier ASIAIR en reliant le CAA à votre caméra. Il est compatible ASCOM si vous utilisez un logiciel tiers.

Exemples de montage

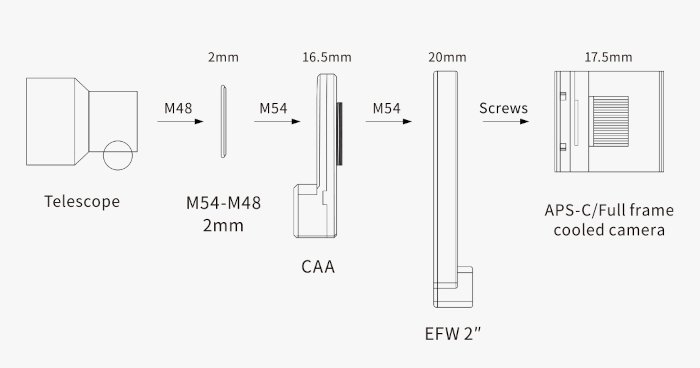

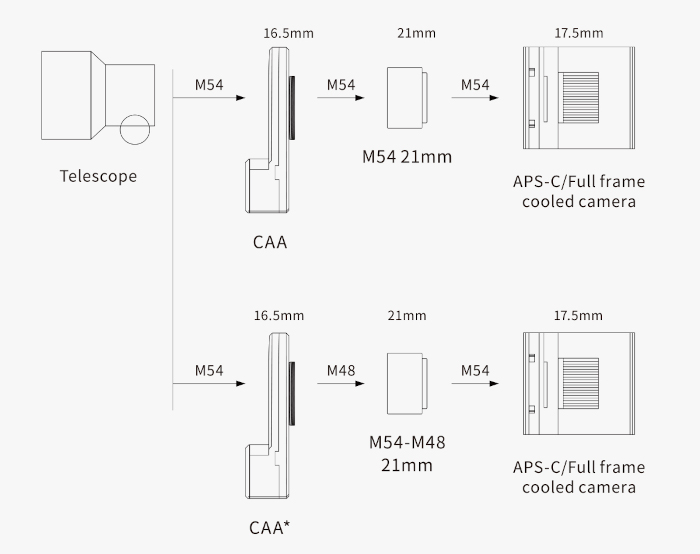

Montage du rotateur de champ CAA (sur une sortie M54) avec une roue à filtre EFW 2" et une caméra refroidie

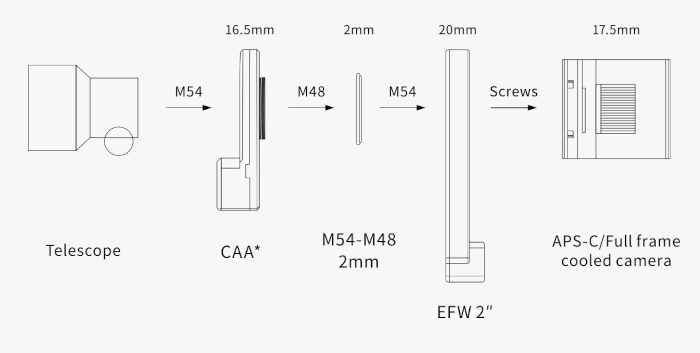

Montage du rotateur de champ CAA (sur une sortie M48) avec une roue à filtre EFW 2" et une caméra refroidie

Montage du rotateur de champ CAA directement sur une caméra refroidie pour avoir un backfocus de 55mm

Eléments livrés

• 1x Rotateur de champ ZWO CAA
• 1x Adaptateur M54 mâle (déjà monté)
• 1x Adaptateur M48 mâle
• 1x Câble d'alimentation et transfert USB type-C

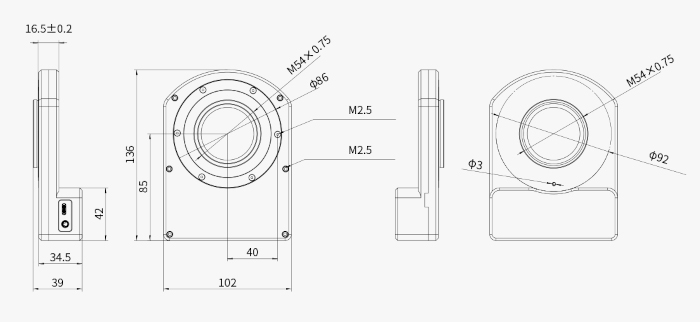

Schéma technique

Caractéristiques

• Ouverture : 50.8mm de diamètre
• Connexion : Filetage M54F à l'avant - M54M/M48M optionnel à l'arrière
• Résolution : 0.02°/pas
• Capacité de charge : 25cN.m
• Précision : Inférieure à 0.1°
• Vitesse de rotation : 7.5°/s
• Interface de connexion : USB Type-C
• Alimentation : 5V 300mA rms (par le câble USB)
• Compatibilité logiciel : ASIAIR / ASI Studio / ASCOM
• Epaisseur : 16.5mm
• Poids : 465g
• Dimensions : 136 x 102 x 39mm
