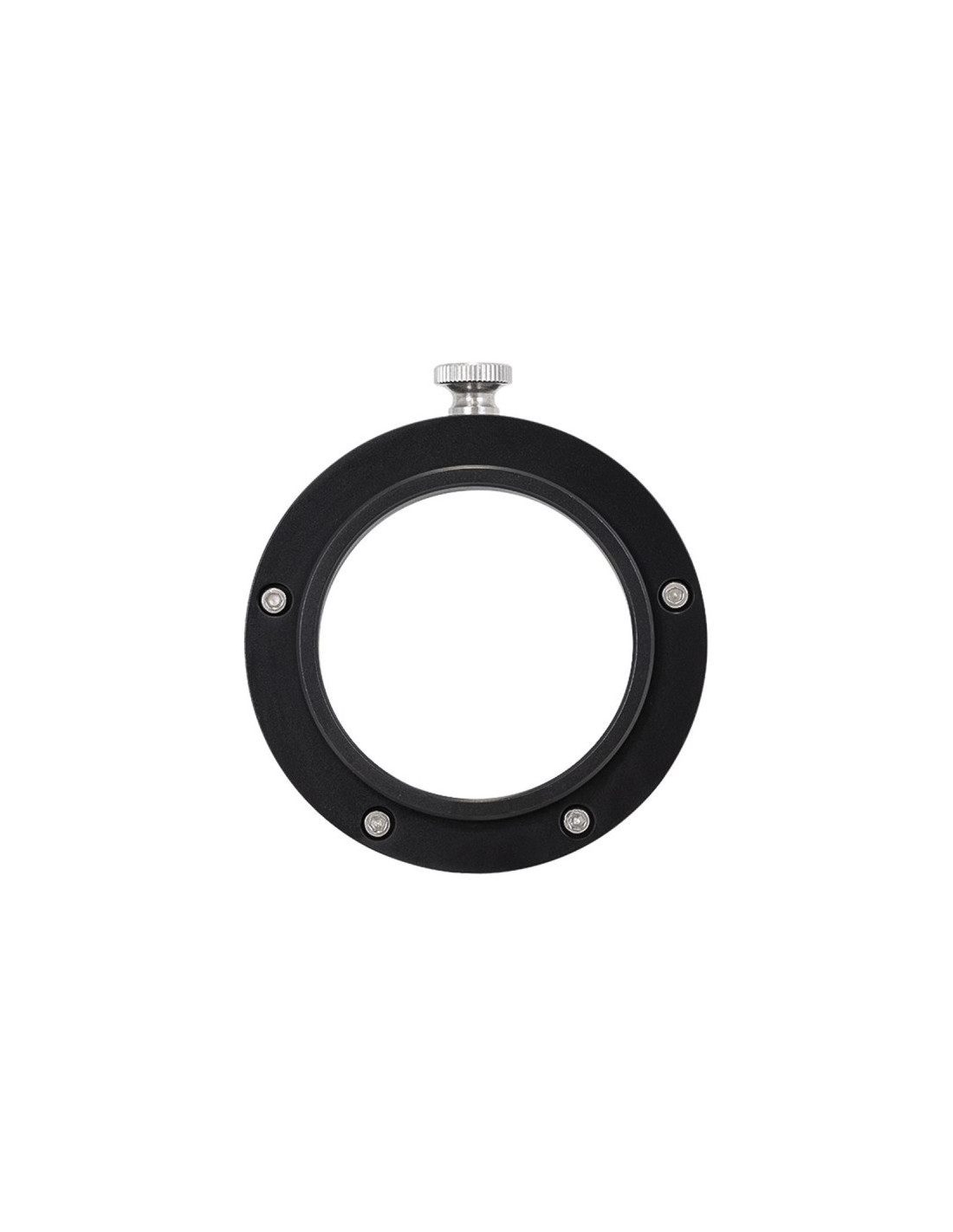

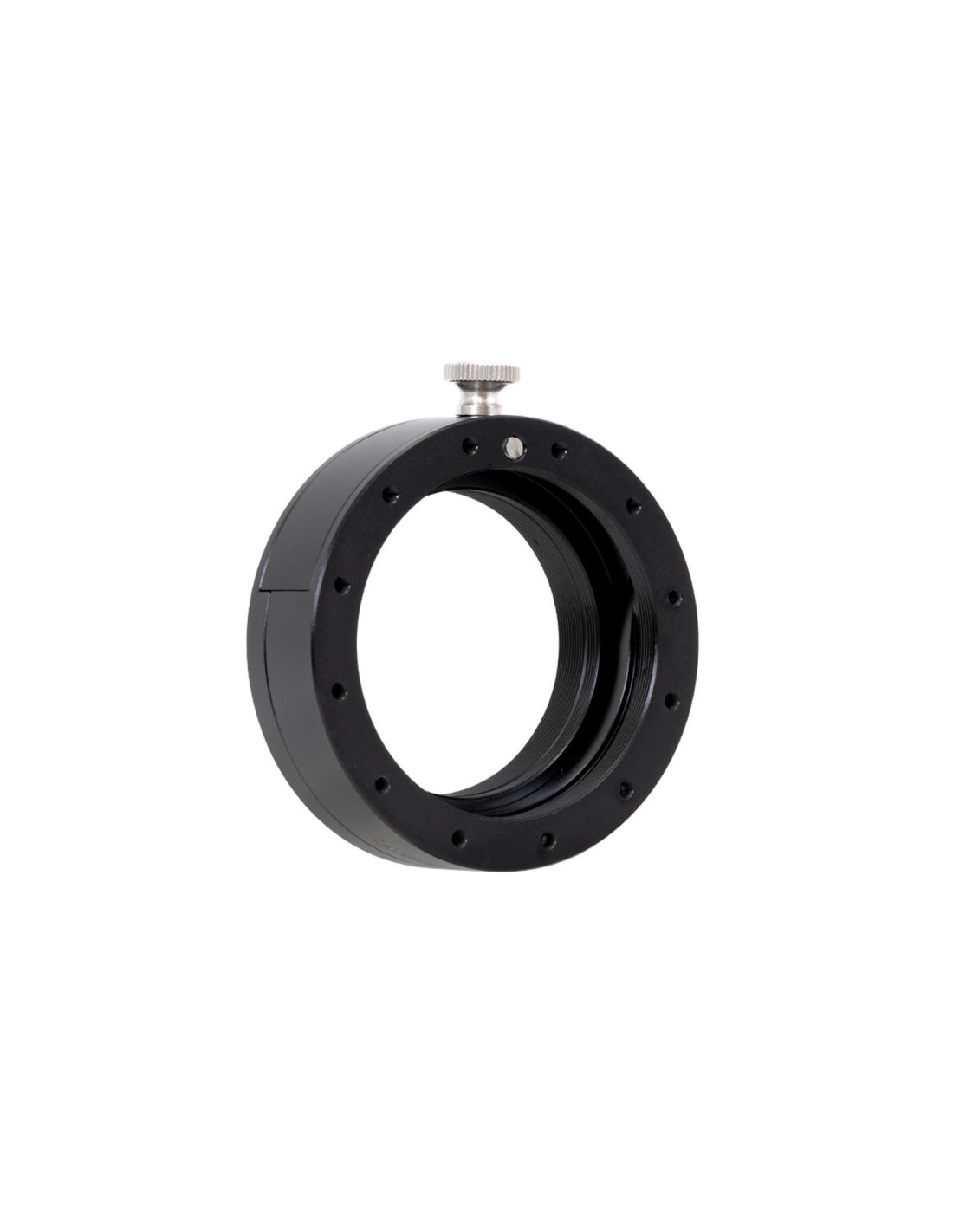

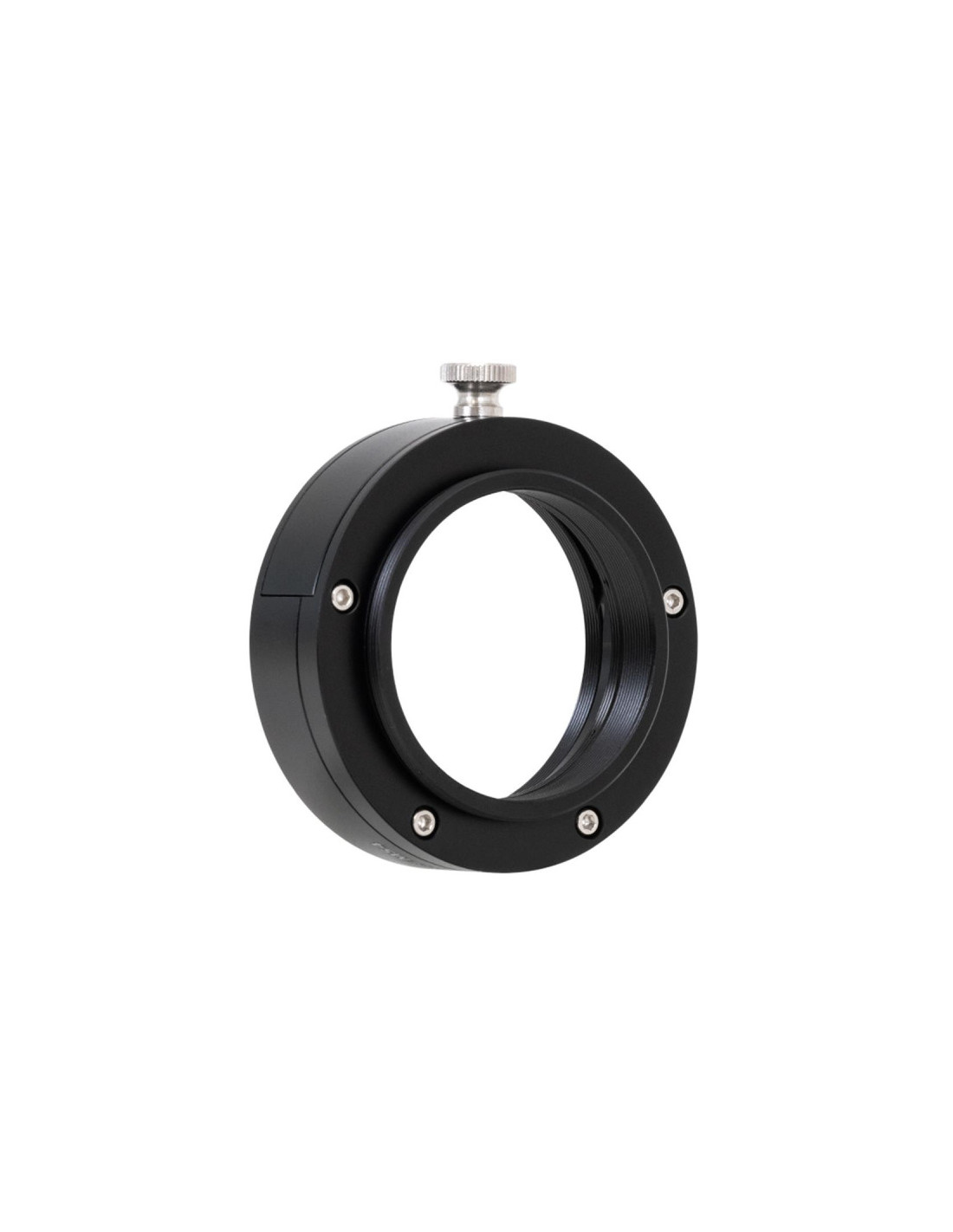

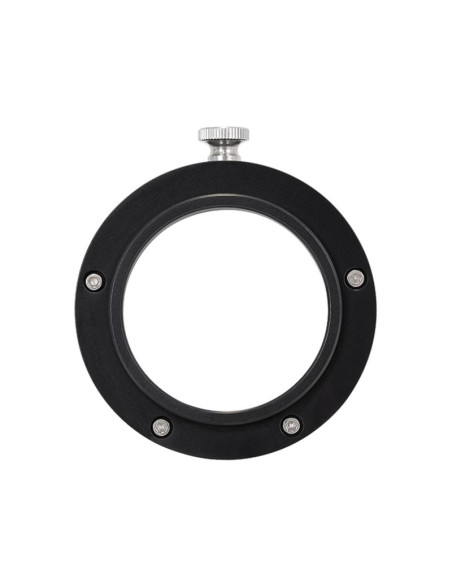

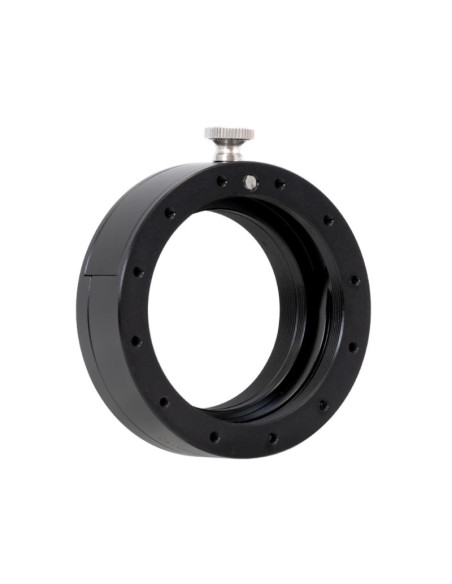

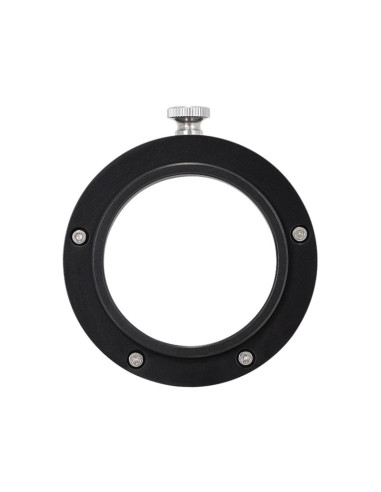

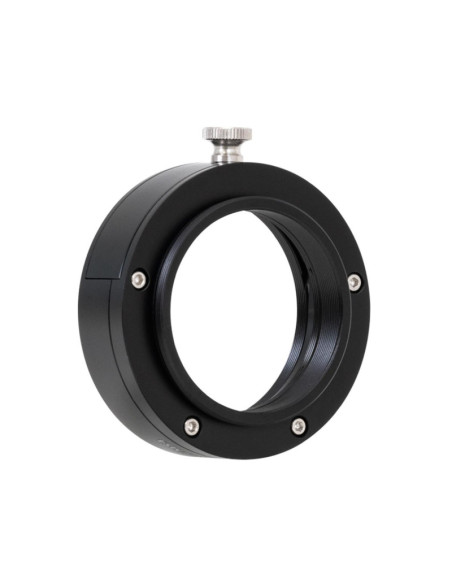

ZWO M54 Filter Drawer : changez vos filtres en quelques secondes
Le support de filtre à tiroir ZWO M54 a été conçu pour les astrophotographes souhaitant bénéficier d’un système de changement de filtres rapide, compact et fiable sans recourir à une roue à filtres motorisée.
Compatible avec les caméras équipées d’un filetage M54x0,75, ce porte-filtre à tiroir permet de remplacer un filtre en quelques secondes tout en conservant une excellente rigidité mécanique et un positionnement extrêmement précis.
Grâce à sa conception légère et à son faible encombrement, il constitue une solution particulièrement appréciée pour les configurations nomades, les installations HyperStar ou RASA, ainsi que les systèmes nécessitant un backfocus limité.
Compatible avec les caméras ZWO et les systèmes M54
Ce support à tiroir a été développé notamment pour les caméras plein format ZWO telles que les ASI6200MM Pro, ASI6200MC Pro, ASI2400 et ASI2600MC Air.

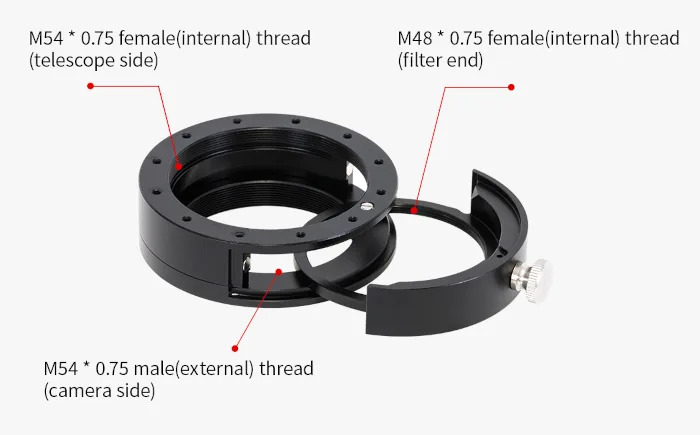

Le raccordement est assuré par :
- Un filetage femelle M54x0,75 côté télescope
- Un filetage mâle M54x0,75 côté caméra
Cette configuration garantit une connexion mécanique robuste tout en préservant la précision de l’alignement optique.
Une bague adaptatrice M48 femelle vers M54 mâle est également fournie afin de faciliter l'intégration avec de nombreux correcteurs de champ et accessoires utilisant le standard M48.

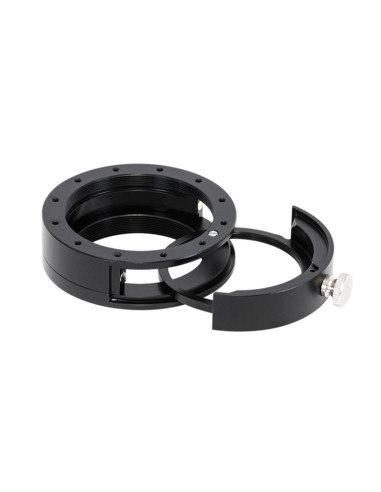

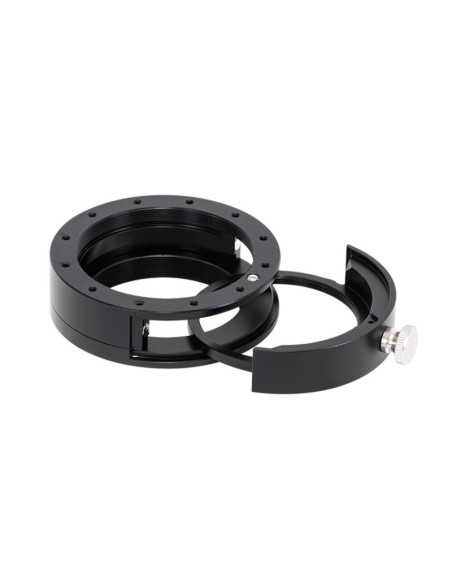

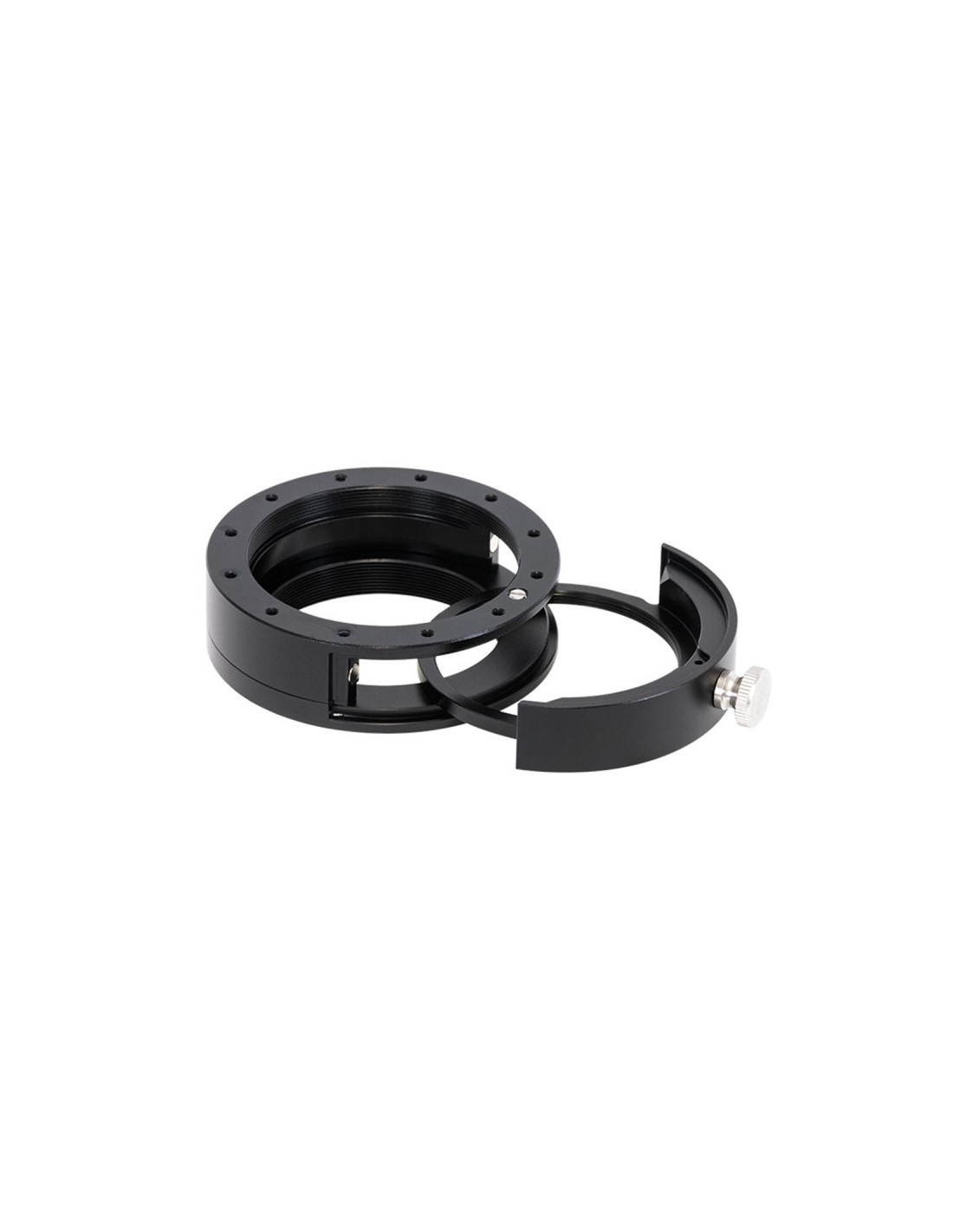

Système de tiroir magnétique haute précision
Le tiroir fourni est maintenu par un système magnétique utilisant deux aimants assurant un positionnement précis et reproductible du filtre.
Une vis de verrouillage complémentaire permet de sécuriser mécaniquement le tiroir lorsque celui-ci doit rester installé de manière permanente ou lorsqu'aucun changement de filtre n'est prévu pendant la session.
Cette double sécurité garantit un maintien optimal du filtre même lors des déplacements ou des manipulations répétées.
Compatible avec les filtres 2 pouces montés
Le tiroir inclus est conçu pour accueillir directement les filtres photo au format 2" (50,8 mm) dotés d’un filetage M48 femelle.
Le remplacement du filtre s’effectue simplement en retirant le tiroir puis en insérant un autre tiroir équipé d’un filtre différent.
Pour une utilisation encore plus pratique sur le terrain, ZWO propose des tiroirs supplémentaires compatibles (vendus séparément), permettant de conserver chaque filtre déjà monté dans son propre tiroir.
Changez de filtre en quelques secondes
Pour encore plus de praticité sur le terrain, il est possible d'équiper le porte-filtre à tiroir ZWO de plusieurs tiroirs supplémentaires ZWO ZWF-HLDR. Chaque tiroir pouvant recevoir un filtre différent, il suffit de remplacer le tiroir en place pour changer instantanément de filtre, sans avoir à visser ou dévisser celui-ci à chaque utilisation.
Cette solution améliore considérablement le confort d’utilisation sur le terrain, particulièrement lors des nuits d’astrophotographie où les changements de filtres sont fréquents. Elle limite également les manipulations des filtres, réduisant ainsi les risques de poussières, traces de doigts ou rayures. Pour les astrophotographes utilisant plusieurs filtres au cours d’une même session, disposer d’un tiroir dédié par filtre représente la solution la plus pratique, rapide et sécurisée.
Une solution idéale pour les systèmes à faible tirage
Avec seulement 21 mm de tirage optique, le support de filtre ZWO M54 s’intègre facilement dans les configurations où l’espace disponible est limité.
Son diamètre extérieur compact d’environ 66 mm, associé à sa faible hauteur, permet également une utilisation devant certaines optiques très ouvertes comme :
- Les systèmes HyperStar
- Les télescopes Celestron RASA
Sa conception ouverte facilite l’insertion et le retrait du filtre sans démontage complexe du train optique.
Une alternative légère aux roues à filtres
Pour les astrophotographes utilisant un nombre limité de filtres ou souhaitant réduire le poids total de leur équipement, le système à tiroir constitue une excellente alternative à une roue à filtres électronique.
Il permet :
- Une réduction du poids du train optique
- Un coût inférieur à une roue à filtres motorisée
- Une installation simplifiée
- Une excellente rigidité mécanique
- Un changement rapide des filtres sur le terrain
Points forts
- Compatible avec les caméras équipées d’un filetage M54x0,75
- Conçu notamment pour les ZWO ASI6200, ASI2400 et ASI2600MC Air
- Compatible avec les filtres 2" (50,8 mm) filetés M48
- Tirage optique compact de seulement 21 mm
- Système de tiroir magnétique à haute précision
- Double maintien par aimants et vis de verrouillage
- Changement rapide des filtres en quelques secondes
- Construction compacte et légère
- Adaptateur M48 femelle vers M54 mâle inclus
- Compatible avec les tiroirs ZWO supplémentaires (vendus séparément)
- Convient aux configurations HyperStar et RASA
- Excellente rigidité mécanique pour l’astrophotographie

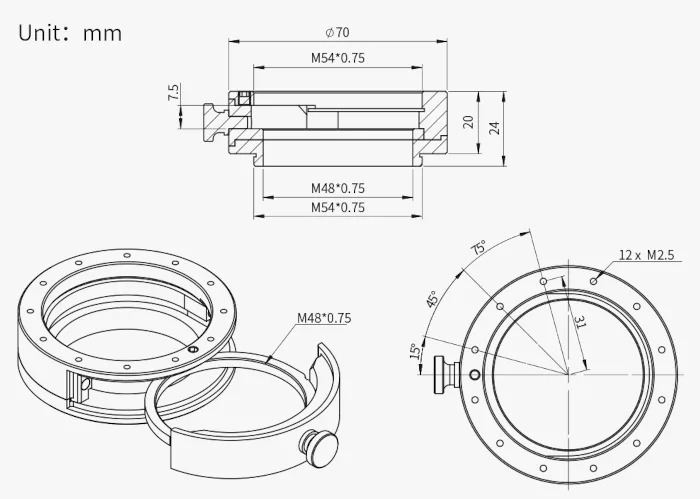

Fiche technique
| Caractéristique |
Valeur |
| Type d’accessoire |
Support pour filtres à tiroir amovible |
| Compatibilité caméra |
Filetage M54x0,75 |
| Compatibilité filtres |
Filtres 2" (50,8 mm) filetés M48 |
| Tirage optique |
21 mm |
| Longueur du filetage mâle M54 |
4 mm |
| Connexion côté télescope |
Filetage femelle M54x0,75 |
| Profondeur du filetage télescope |
5 mm |
| Connexion côté caméra |
Filetage mâle M54x0,75 |
| Hauteur du filetage caméra |
4 mm |
| Diamètre extérieur |
Environ 66 mm |
| Maintien du tiroir |
Fixation magnétique par 2 aimants |
| Verrouillage complémentaire |
Vis de verrouillage |
| Adaptateur fourni |
M48 femelle vers M54 mâle |
| Compatibilité HyperStar |
Oui |
| Compatibilité RASA |
Oui |
| Compatibilité tiroirs ZWO universels ZWF-HLDR |
Oui |
| Utilisation |
Astrophotographie ciel profond et imagerie astronomique |
Contenu de la livraison
- 1 support de filtre à tiroir ZWO M54
- 1 tiroir porte-filtre pour filtre 2" (50,8 mm) fileté M48
- 1 bague adaptatrice M48 femelle vers M54 mâle
FAQ - Questions fréquentes
À quelles caméras ce support de filtre est-il destiné ?
Ce modèle est conçu pour toutes les caméras disposant d’un filetage M54x0,75. Il est particulièrement adapté aux modèles ZWO ASI6200MM Pro, ASI6200MC Pro, ASI2400 et ASI2600MC Air.
Quels filtres peuvent être utilisés ?
Le tiroir fourni accepte directement les filtres astronomiques montés au format 2 pouces (50,8 mm) avec filetage M48.
Peut-on changer les filtres rapidement sur le terrain ?
Oui. Le principe même du système à tiroir est de permettre un remplacement quasi instantané des filtres sans démontage du train optique complet.
Le positionnement du filtre est-il suffisamment précis pour l’astrophotographie ?
Oui. Les deux aimants assurent un positionnement reproductible et précis du tiroir. Une vis de verrouillage peut également être utilisée pour sécuriser davantage l’ensemble.
Quelle est la différence avec une roue à filtres ?
Une roue à filtres permet une sélection automatique des filtres via logiciel, tandis que le système à tiroir nécessite un changement manuel. En contrepartie, il est plus léger, plus compact, moins coûteux et offre un tirage mécanique réduit.
Ce support est-il compatible avec HyperStar ou RASA ?
Oui. Son faible encombrement et son diamètre compact permettent une utilisation sur de nombreuses configurations HyperStar et Celestron RASA.
À quoi sert l’adaptateur M48 fourni ?
La bague M48 femelle vers M54 mâle permet d’adapter facilement le support à de nombreux correcteurs de champ, réducteurs et accessoires utilisant le standard M48.
Est-il possible d’utiliser plusieurs tiroirs ?
Oui. Le support est compatible avec les tiroirs universels ZWO ZWF-HLDR vendus séparément. Cette solution permet de préparer plusieurs filtres dans des tiroirs dédiés pour accélérer encore davantage les changements de filtres lors des sessions d’observation ou d’astrophotographie.
