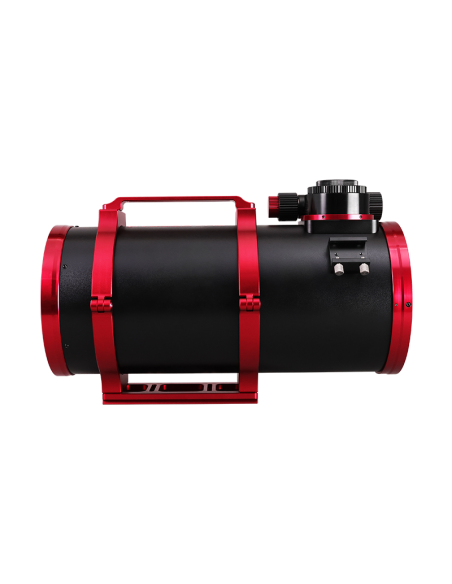

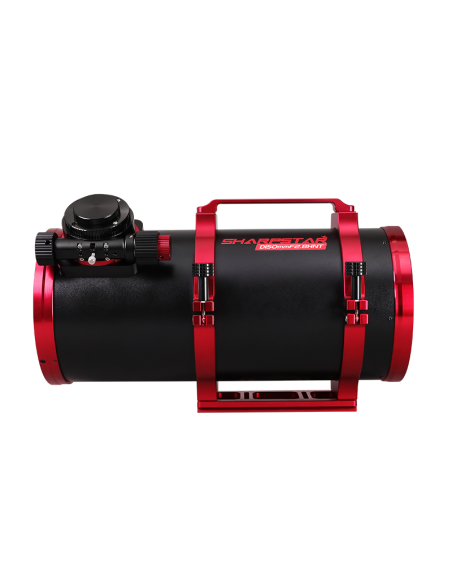

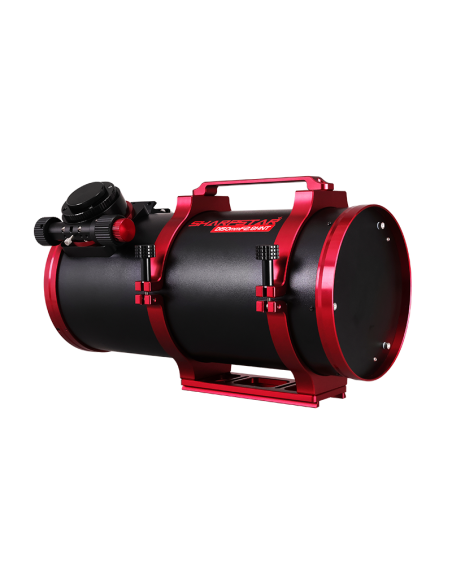

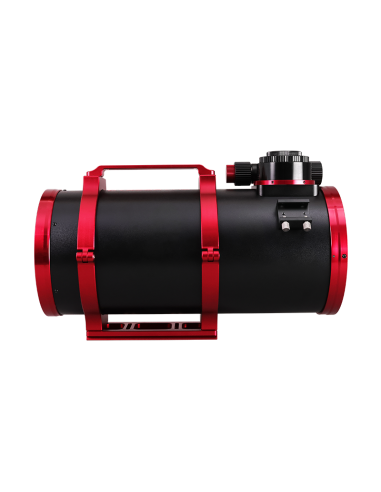

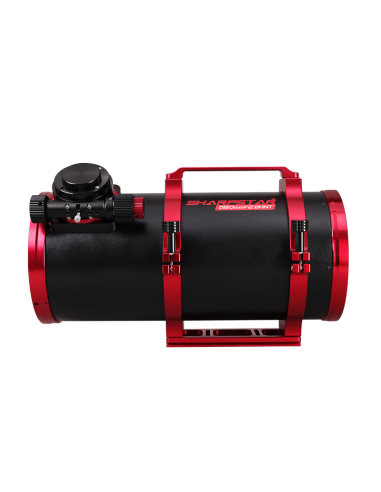

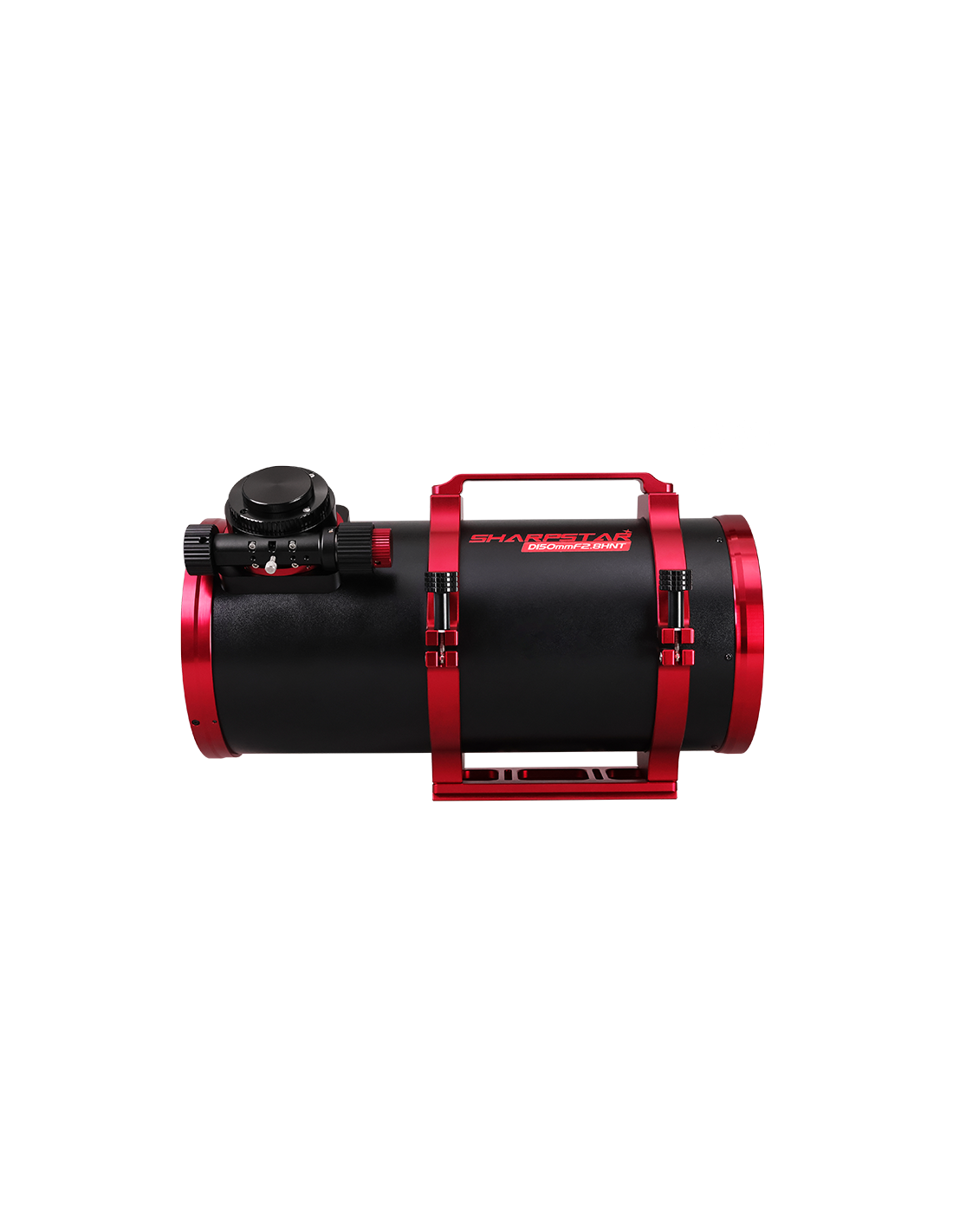

Astrographe Hyperbolique 150 mm f/2.8 : un instrument conçu pour l’imagerie du ciel profond
Cet astrographe hyperbolique de 150 mm d’ouverture a été développé pour répondre aux exigences des astrophotographes utilisant les capteurs haute résolution actuels. Son optique spécialisée permet d’obtenir des images détaillées, lumineuses et parfaitement corrigées sur un large champ, tout en conservant un encombrement réduit et un poids contenu.
Avec une ouverture de 150 mm, une focale de 420 mm et un rapport focal extrêmement rapide de f/2.8, cet instrument permet de collecter rapidement un maximum de signal lumineux, réduisant significativement les temps de pose nécessaires pour révéler les objets faibles du ciel profond.
Sa conception est idéale pour l’imagerie des nébuleuses étendues, des grands complexes moléculaires, des amas ouverts ou encore des vastes champs stellaires.
Une conception optique dédiée à l’astrophotographie
Contrairement à un télescope Newton classique équipé d’un correcteur de coma additionnel, cet astrographe repose sur une architecture optique spécifiquement conçue pour l’imagerie.
L'instrument utilise un miroir primaire hyperbolique de 150 mm associé à un correcteur intégré à trois éléments espacés d’air, dont un élément en verre ED. Cette conception permet d'obtenir un champ plan et une excellente correction des aberrations optiques sur l'ensemble du cercle image.

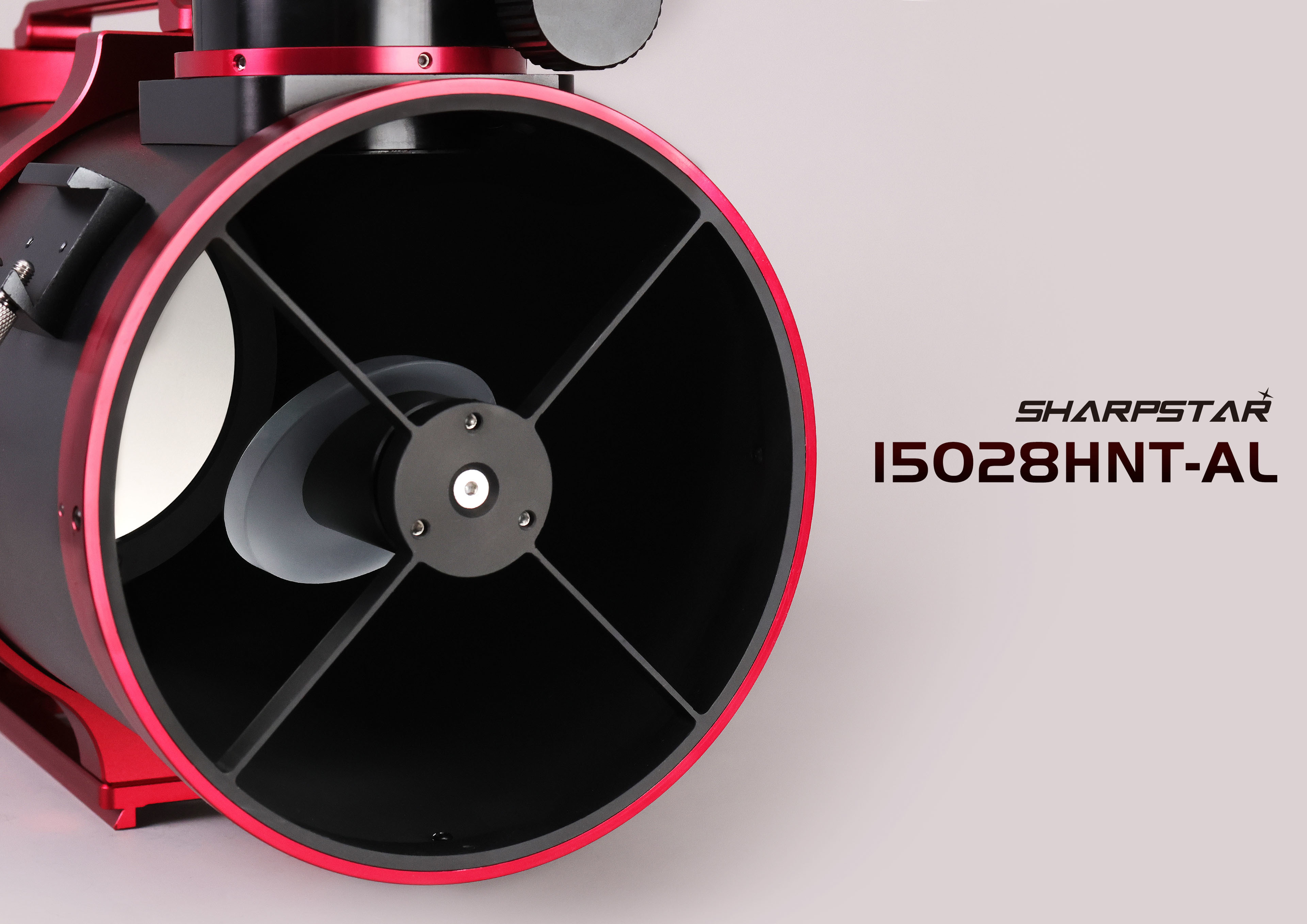

Le miroir secondaire de 70 mm bénéficie d’un positionnement avec offset intégré, permettant une illumination plus homogène du champ photographique.
Le résultat est un cercle image corrigé de 44 mm, parfaitement adapté aux capteurs plein format modernes.
Des performances exceptionnelles avec les capteurs haute résolution
La qualité optique obtenue permet d'exploiter efficacement les caméras CMOS et CCD modernes à haute définition.
Grâce à son cercle image de 44 mm et à une pleine illumination atteignant 45 mm, cet astrographe est particulièrement adapté aux capteurs APS-C et plein format. Les étoiles restent fines et ponctuelles jusqu’aux bords du champ lorsque la distance de travail recommandée est respectée.
Cette conception permet d'obtenir des images homogènes sur l'ensemble du capteur sans les limitations habituellement rencontrées sur les systèmes plus simples.
Un rapport focal f/2.8 pour réduire drastiquement les temps de pose
L’un des principaux atouts de cet astrographe réside dans son ouverture extrêmement rapide de f/2.8.
Cette luminosité permet :
- de réduire considérablement les temps d’exposition ;
- d’accumuler davantage de signal sur une même durée d’acquisition ;
- d’augmenter la productivité lors des sessions d’astrophotographie ;
- de faciliter l’imagerie sous des conditions de suivi moins exigeantes.
Cette rapidité optique est particulièrement appréciable pour l’astrophotographie nomade ou les nuits d’observation courtes.
Porte-oculaire 2,5" Rack & Pinion à double vitesse
L’instrument est équipé d’un porte-oculaire moderne à crémaillère et pignon de 2,5 pouces bénéficiant d’une démultiplication fine.
Cette conception garantit :
- une mise au point précise ;
- une excellente rigidité mécanique ;
- une parfaite tenue des charges photographiques ;
- une stabilité durable de la focalisation.
La démultiplication est particulièrement utile avec un instrument ouvert à f/2.8, où la profondeur de foyer est très faible et nécessite une mise au point extrêmement précise.
Adaptation caméra entièrement filetée

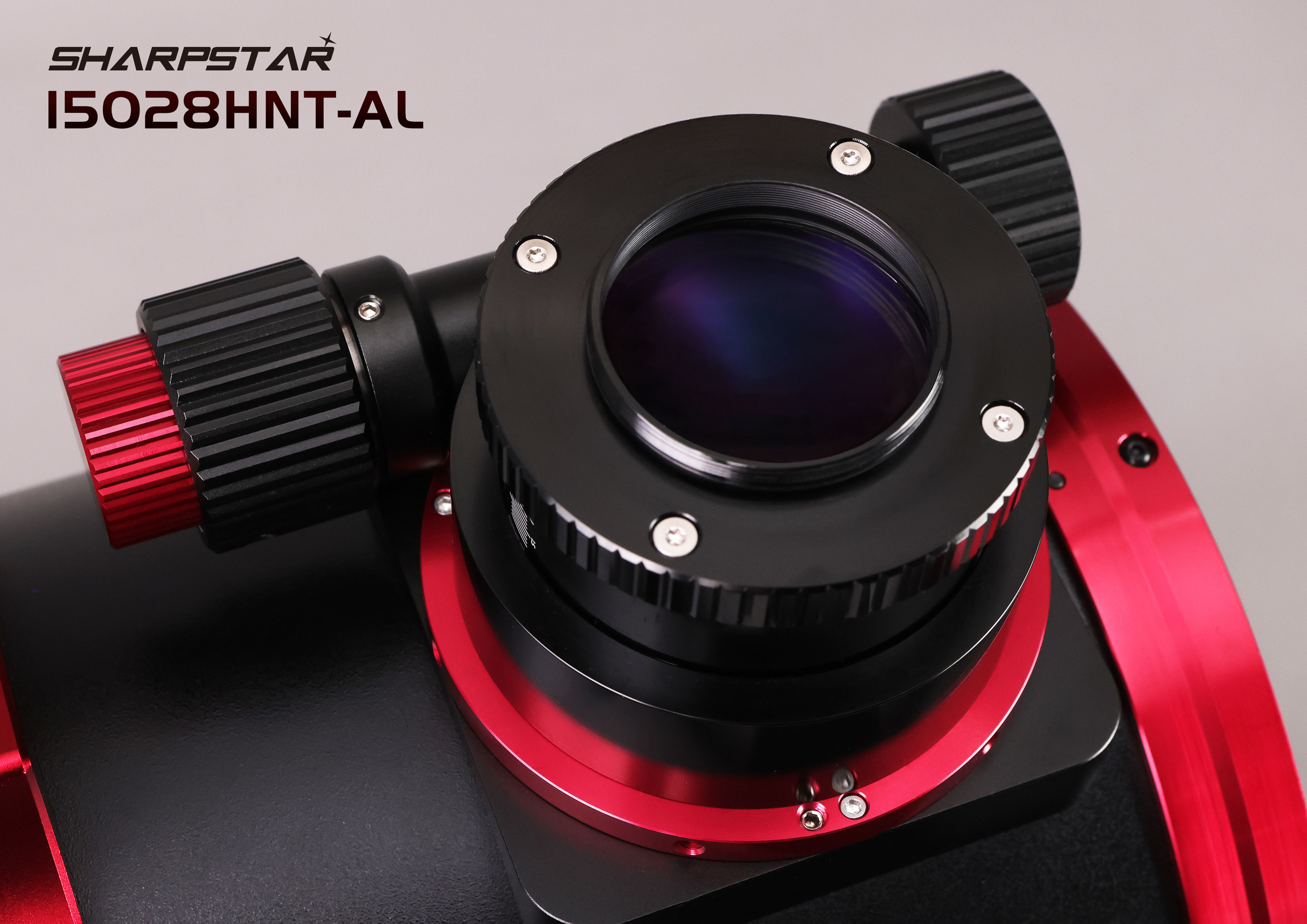

Le porte-oculaire dispose d’une sortie filetée M48x0,75 mâle destinée à recevoir directement les systèmes d’imagerie.
Cette connexion vissée élimine les risques de flexion ou de basculement mécanique qui peuvent provoquer une dégradation des étoiles en bord de champ.
La distance de travail recommandée est de 55 mm à partir du filetage M48x0,75, ce qui correspond aux standards utilisés par la plupart des caméras astronomiques modernes ainsi que par les appareils photo équipés d'une bague T adaptée.
Un filetage interne pour filtre 2 pouces est également intégré à l’adaptateur M48 afin de permettre l’installation de filtres sans modifier le tirage optique.

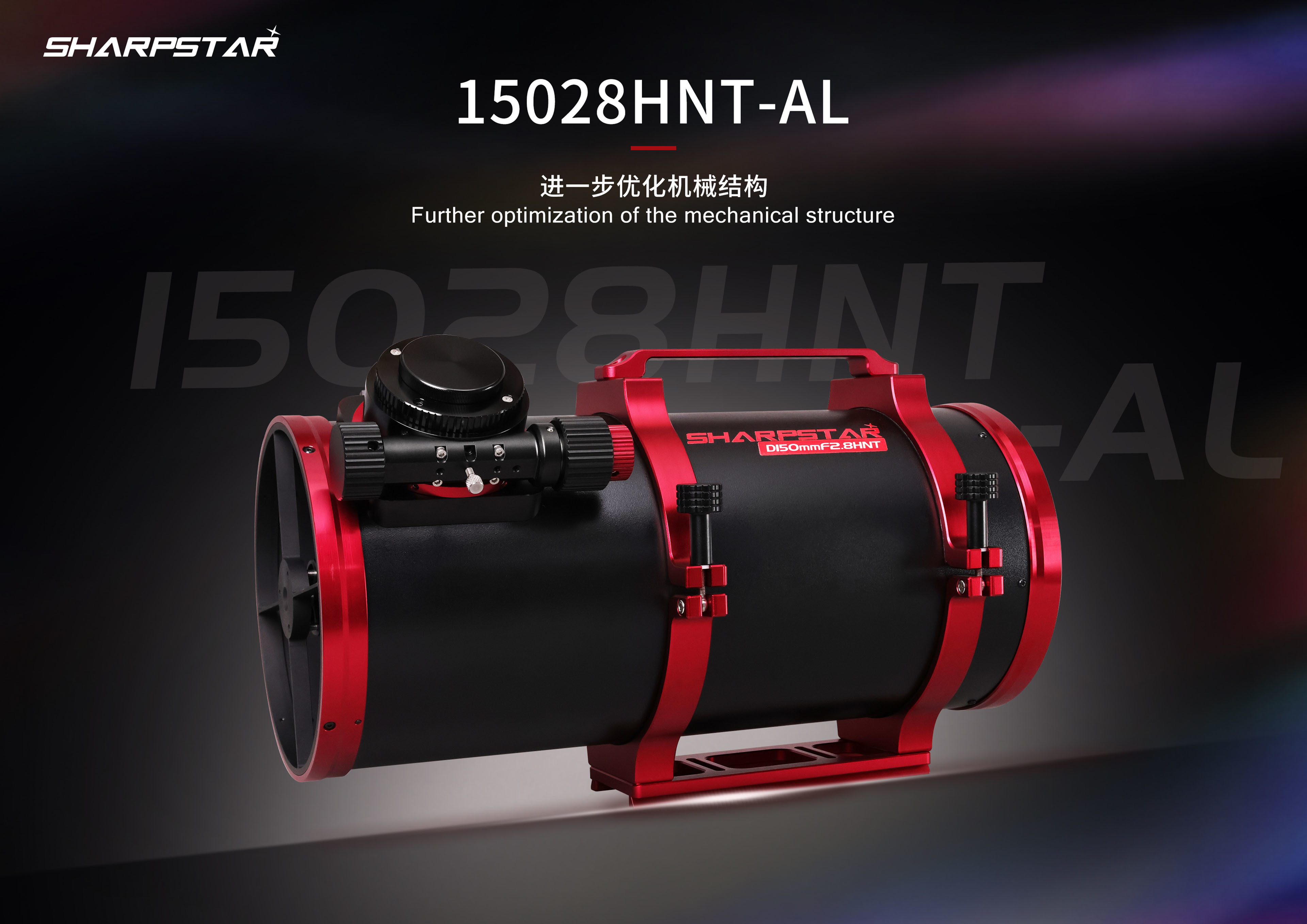

Une mécanique robuste pensée pour le terrain
Le tube optique est réalisé en aluminium afin d’assurer une excellente rigidité mécanique et une bonne stabilité de l’ensemble du système optique.
Le support du miroir secondaire est entièrement métallique et dispose de vis de réglage permettant une collimation précise. Malgré son rapport focal très ouvert, l’instrument conserve efficacement son alignement optique lors des transports.
Les anneaux de fixation usinés CNC et la queue d’aronde de type Losmandy assurent une fixation solide sur la monture.
Une poignée de transport est également intégrée et peut servir de support pour différents accessoires tels qu’un chercheur ou un système de guidage.
Points forts
- Astrographe hyperbolique conçu spécifiquement pour l’astrophotographie
- Ouverture de 150 mm et focale de 420 mm
- Rapport focal ultra lumineux f/2.8
- Miroir primaire hyperbolique haute précision
- Correcteur intégré à 3 éléments avec lentille ED
- Cercle image corrigé de 44 mm
- Pleine illumination jusqu’à 45 mm
- Compatible avec les capteurs APS-C et plein format
- Porte-oculaire 2,5" Rack & Pinion à double vitesse
- Connexion caméra filetée M48x0,75
- Distance de travail standard de 55 mm
- Filetage intégré pour filtres 2"
- Tube robuste en aluminium
- Support secondaire métallique réglable
- Anneaux CNC et queue d’aronde Losmandy inclus
- Format compact et léger adapté à l’astrophotographie nomade

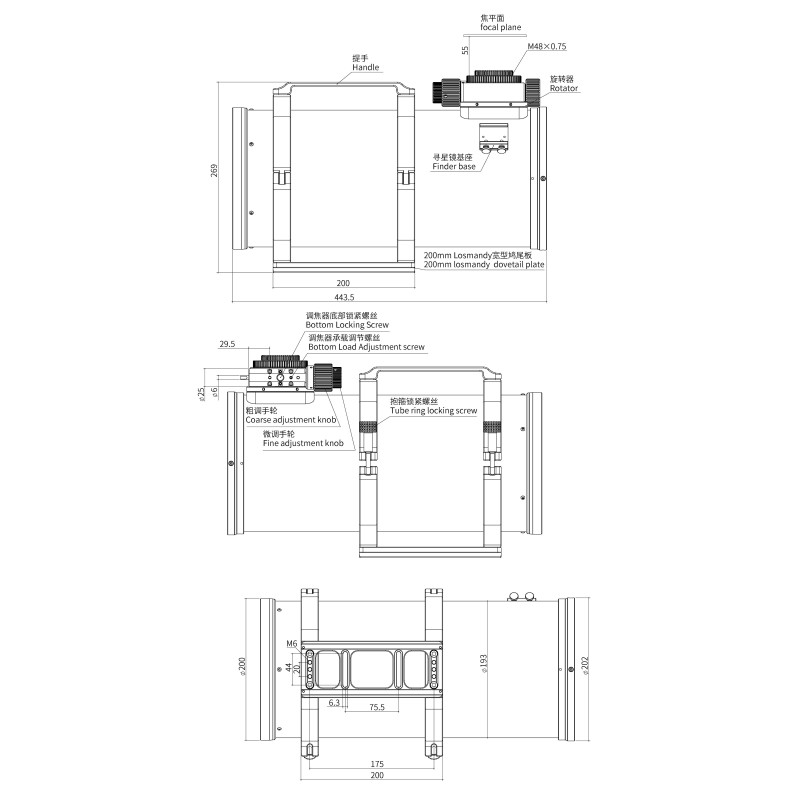

Fiche technique
| Caractéristique |
Valeur |
| Type |
Astrographe hyperbolique à champ plat avec correcteur |
| Ouverture |
150 mm |
| Distance focale |
420 mm |
| Rapport focal |
f/2.8 |
| Type de miroir primaire |
Hyperbolique |
| Matériau du miroir principal |
PZ33 (similaire au Pyrex) |
| Correcteur |
3 éléments espacés d’air avec élément ED |
| Cercle image corrigé |
44 mm |
| Pleine illumination |
45 mm |
| Diamètre du miroir secondaire |
70 mm |
| Connexion caméra |
M48x0,75 mâle |
| Distance de travail |
55 mm depuis le filetage M48 |
| Connexion oculaire |
1,25" via adaptateur fourni |
| Porte-oculaire |
2,5" Rack & Pinion à double vitesse |

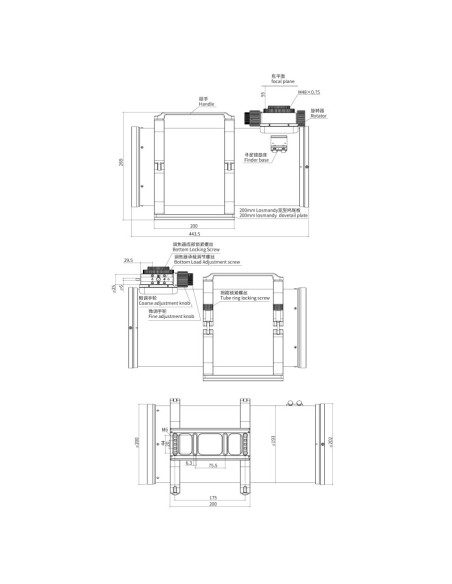

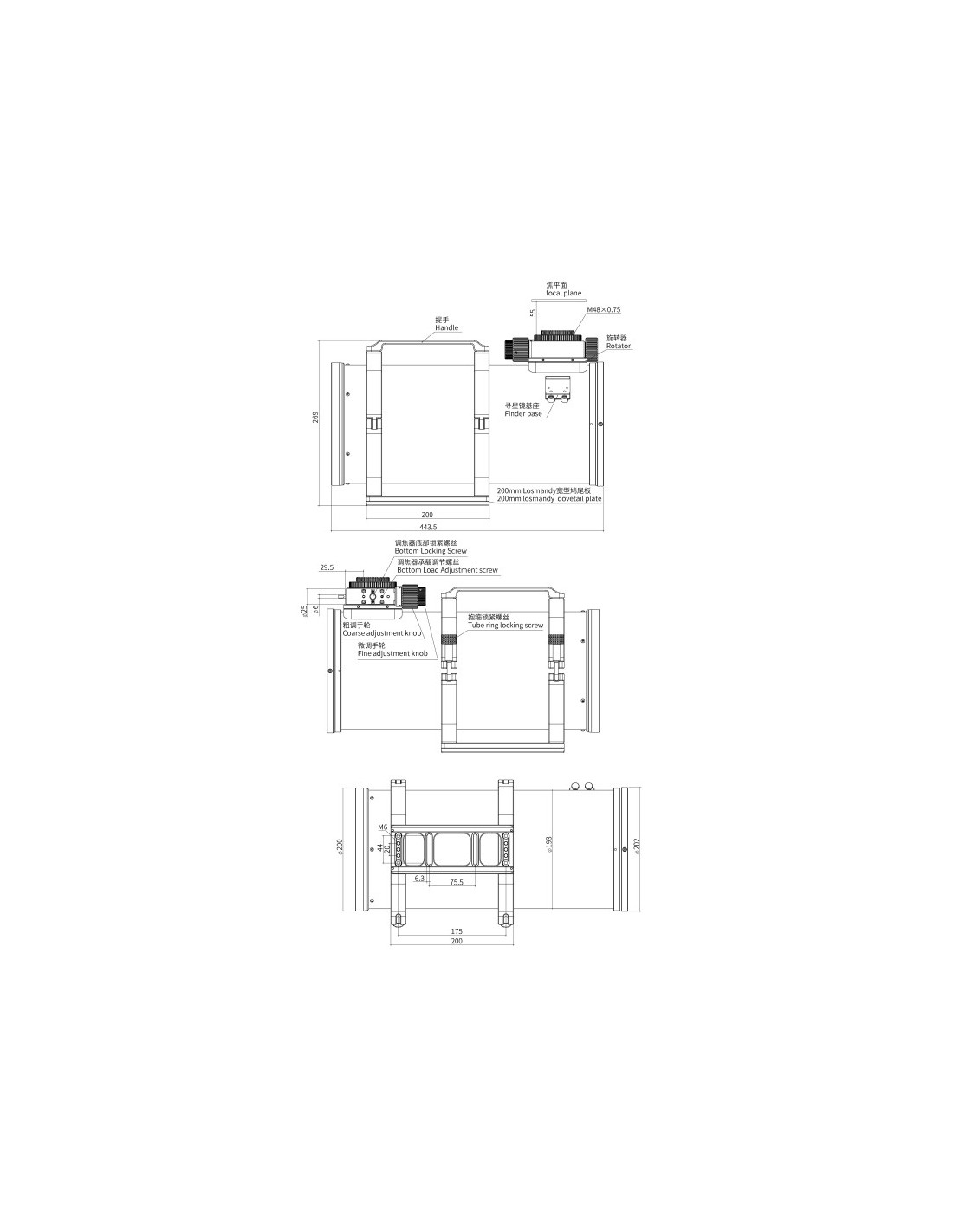

| Matériau du tube |
Aluminium |
| Diamètre du tube |
200 mm |
| Longueur du tube |
450 mm |
| Queue d’aronde |
Type Losmandy |
| Poids du tube avec anneaux |
4,8 kg |
| Dimensions de la mallette de transport |
59 x 34 x 28 cm |
| Poids avec mallette |
6 kg |
Contenu de la livraison
- Tube optique astrographe hyperbolique 150 mm f/2.8
- Anneaux de tube CNC avec queue d’aronde type Losmandy
- Poignée de transport
- Adaptateur oculaire 1,25"
- Clé Allen pour les réglages
- Clé pour l’adaptateur M48
- Bouchons anti-poussière
FAQ - Questions fréquentes
À quel type d’astrophotographie cet astrographe est-il destiné ?
Cet instrument est spécialement conçu pour l’imagerie du ciel profond grand champ. Sa focale de 420 mm et son rapport focal de f/2.8 en font un excellent choix pour photographier les nébuleuses étendues, les grands amas ouverts, les vastes régions riches en hydrogène ou encore les grands champs stellaires.
Peut-il être utilisé avec un capteur plein format ?
Oui. Son cercle image corrigé de 44 mm et son illumination jusqu’à 45 mm permettent l’utilisation de capteurs plein format modernes tout en conservant une excellente qualité d’image sur l’ensemble du champ.
Quelle est la distance de tirage recommandée ?
La distance de travail est de 55 mm à partir du filetage M48x0,75 mâle. Cette valeur correspond au standard utilisé par la majorité des caméras astronomiques et des appareils photo équipés d’une bague T.
Pourquoi choisir un astrographe hyperbolique plutôt qu’un Newton classique ?
L’optique hyperbolique associée à un correcteur intégré permet d’obtenir un champ plus homogène et mieux corrigé. Cette conception offre une qualité d’image supérieure sur les grands capteurs tout en limitant les aberrations optiques.
Le porte-oculaire supporte-t-il les caméras lourdes ?
Oui. Le porte-oculaire 2,5" Rack & Pinion a été conçu pour supporter des configurations photographiques modernes tout en maintenant une excellente stabilité de la mise au point.
Peut-on utiliser des filtres astronomiques ?
Oui. L’adaptateur M48 intègre un filetage pour filtres 2 pouces, permettant l’utilisation de filtres anti-pollution lumineuse, bi-bande, Hα, OIII ou SII sans modifier le tirage optique.
Cet astrographe convient-il à l’astrophotographie nomade ?
Oui. Avec seulement 4,8 kg pour le tube équipé de ses anneaux et une longueur de seulement 450 mm, il constitue une solution performante et facilement transportable pour l’imagerie en déplacement.
L’instrument conserve-t-il facilement sa collimation ?
Oui. La conception mécanique robuste, le support secondaire métallique et les éléments de fixation usinés CNC permettent une bonne stabilité de collimation, même après des transports réguliers.
