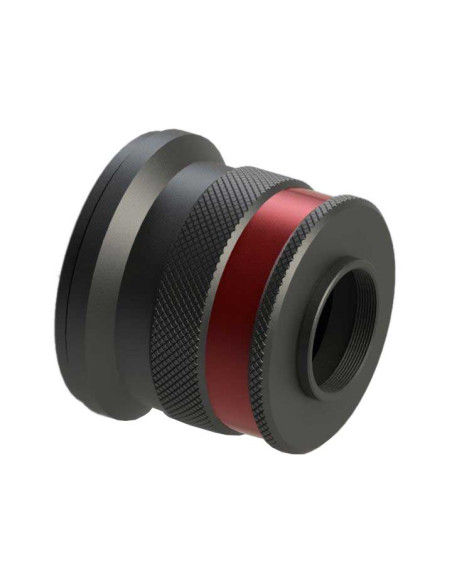

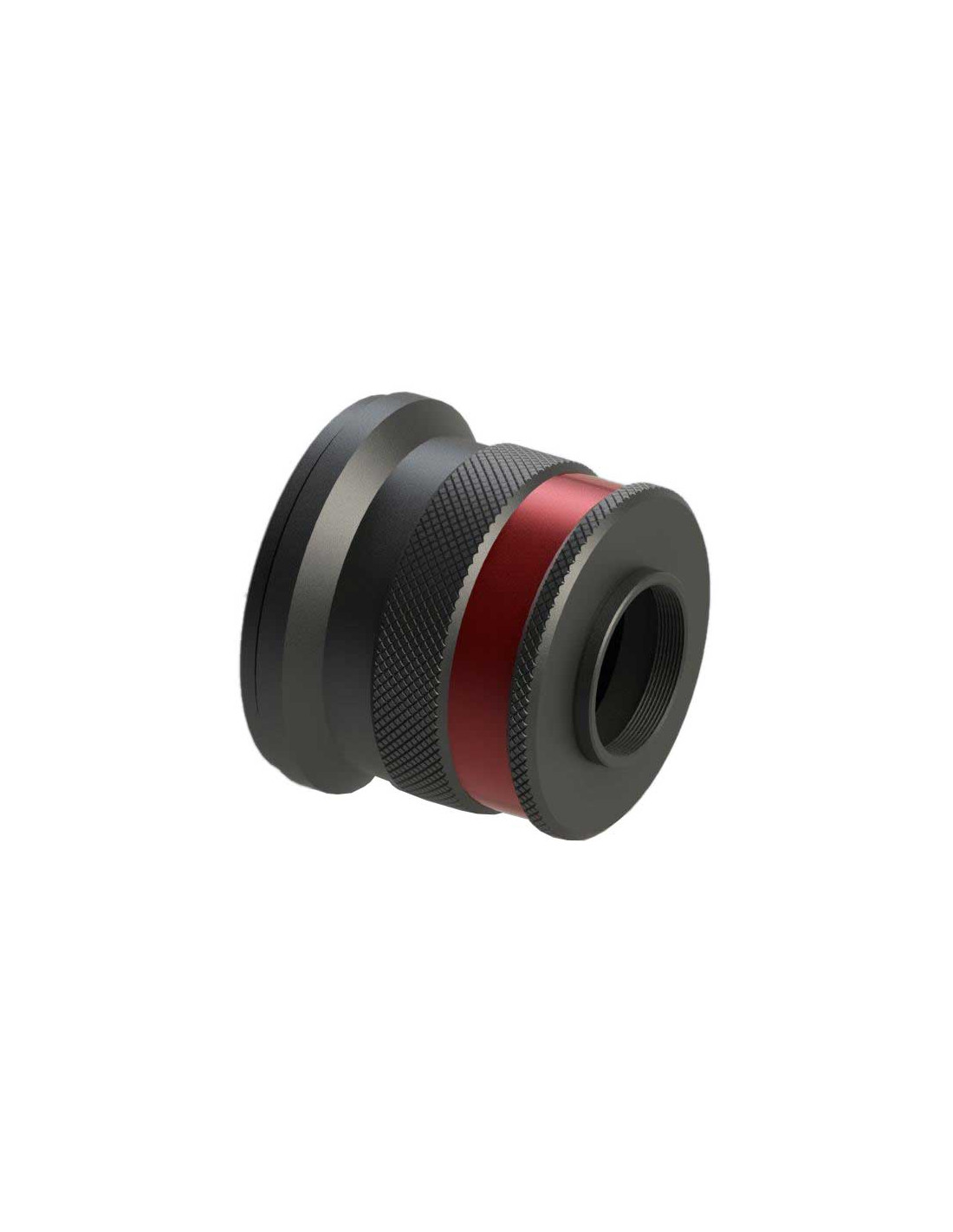

Correcteur TS Optics 1,0x TSFlat3 3" Gen2 en M92 : correction de champ haute précision pour capteurs grand format
Conçu pour répondre aux exigences de l’astrophotographie moderne, le correcteur de champ TS-Optics 1.0x Gen 2 (TSFLAT3) offre une correction optique avancée permettant d’exploiter pleinement les performances des lunettes apochromatiques, même avec des capteurs plein format ou moyen format. Grâce à sa conception optimisée, il élimine efficacement la courbure de champ et l’astigmatisme, garantissant des étoiles ponctuelles jusqu’aux bords de l’image.
Une correction de champ optimale pour astrophotographie grand capteur
Le TSFLAT3 Gen 2 est un aplanisseur de champ 1.0x conçu pour corriger les défauts optiques inhérents aux lunettes astronomiques, notamment la courbure de champ et l’astigmatisme. Il permet d’obtenir un champ parfaitement plan, indispensable pour exploiter les capteurs modernes, notamment en plein format et moyen format.
Contrairement à un réducteur, ce correcteur conserve la focale native de l’instrument, garantissant ainsi le respect du cadrage et de l’échantillonnage d’origine.
Une conception optique avancée pour une image sans compromis
Chaque surface verre-air bénéficie d’un traitement multicouche avec revêtement anti-reflet, limitant efficacement les halos autour des étoiles et améliorant le contraste global de l’image. Le correcteur offre une illumination jusqu’à 60 mm de diamètre (sans adaptateur M48), ce qui le rend particulièrement adapté aux capteurs de grande taille.
Ce modèle de seconde génération améliore encore les performances du célèbre flattener TS, avec une correction plus homogène et une meilleure gestion des aberrations en périphérie de champ.
Compatibilité étendue et intégration mécanique optimisée
Le correcteur se visse directement sur un filetage M92x1 côté télescope, le rendant parfaitement compatible avec les porte-oculaires grand diamètre, notamment les modèles 3.7" TS Photoline. Il nécessite un porte-oculaire d’au moins 2.5".
Côté caméra, il offre plusieurs interfaces pour une adaptation sur mesure :
- Filetage M48x0.75 mâle (avec possibilité de visser un filtre 2")
- Filetage M54x0.75 femelle
- Filetage M78x1 femelle pour des montages avancés
Cette modularité permet d’intégrer facilement des accessoires tels qu’un diviseur optique (off-axis guider), une roue à filtres ou des adaptateurs spécifiques.
Gestion précise du tirage pour des performances optimales
Le respect du backfocus est essentiel pour garantir une correction optimale. Le TSFLAT3 propose plusieurs distances de travail en fonction de la focale de la lunette utilisée :
- 55 mm depuis le filetage M48 pour les focales ≥ 900 mm
- 57 mm pour les focales entre 800 et 900 mm
- 59 mm pour les focales entre 700 et 800 mm
Depuis le filetage M78, la distance de travail atteint 77.5 mm, offrant un espace suffisant pour intégrer des accessoires supplémentaires.
Le correcteur nécessite un tirage total minimum de 145 mm côté télescope.
Points forts
- Correction de champ avancée sans modification de la focale (1.0x)
- Compatible capteurs plein format et moyen format (illumination jusqu’à 60 mm)
- Traitement multicouche anti-reflet haute performance
- Connexion directe M92x1 pour porte-oculaires grand diamètre
- Multiples filetages côté caméra (M48, M54, M78) pour une intégration flexible
- Backfocus optimisé et adaptable selon la focale de l’instrument
- Compatible accessoires (diviseur optique, roue à filtres)
- Idéal pour lunettes APO avec focale ≥ 900 mm
- Version Gen 2 améliorée pour une correction encore plus homogène
Fiche technique
Type
- Désignation : Correcteur de champ / flattener pour lunettes
- Facteur de correction : 1.0x (sans modification de focale)
Optique
- Traitement : Multicouches avec revêtement anti-reflet sur chaque surface

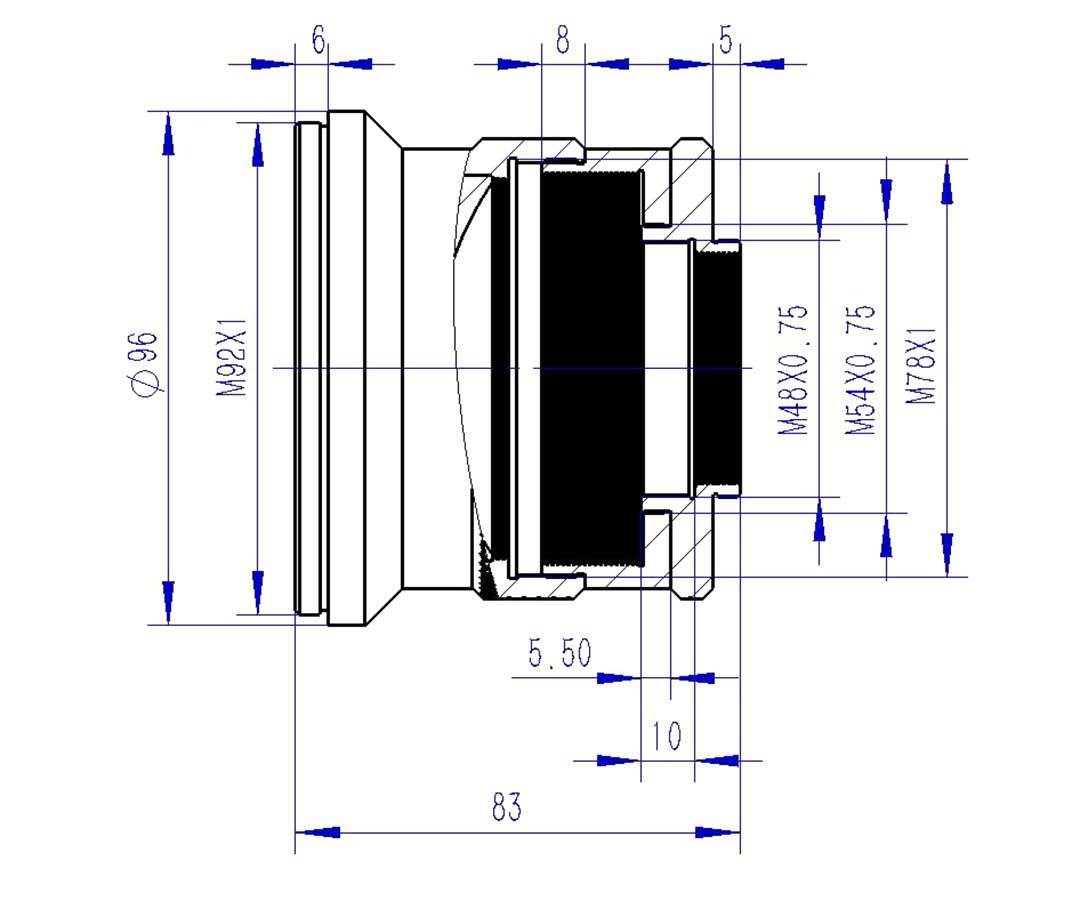

Connectique
- Côté télescope : Filetage M92x1 mâle (longueur 6.5 mm)
- Côté caméra :
- M78x1 femelle
- M54x0.75 femelle
- M48x0.75 mâle (compatible filtres 2")
Distances de travail
- Depuis M48 : 55 mm
- Depuis M78 : 77.5 mm
- Tirage minimum requis côté télescope : 145 mm
Dimensions et poids
- Longueur totale (avec adaptateur M48) : 83 mm
- Diamètre : 96 mm
- Poids : environ 400 g
Contenu de la livraison
- Correcteur de champ TS-Optics TSFLAT3 Gen 2
- Adaptateur M48
FAQ – Questions fréquentes
Ce correcteur modifie-t-il la focale de la lunette ?
Non. Il s’agit d’un flattener 1.0x, il conserve donc la focale et le rapport focal d’origine.
Est-il compatible avec les capteurs plein format ?
Oui, et même au-delà. Il offre une illumination jusqu’à 60 mm de diamètre (sans adaptateur M48), ce qui le rend adapté aux capteurs plein format et moyen format.
Quelle est la distance de tirage à respecter ?
Elle dépend de la focale de votre lunette. Pour une focale de 900 mm ou plus, il faut respecter 55 mm depuis le filetage M48.
Peut-on utiliser un diviseur optique avec ce correcteur ?
Oui. Grâce au filetage M78 et à son tirage de 77.5 mm, il est possible d’intégrer un off-axis guider et d’autres accessoires.
Avec quels instruments est-il compatible ?
Il est conçu pour les lunettes équipées d’un porte-oculaire d’au moins 2.5", avec une connexion M92 ou via adaptateur.
Peut-on visser des filtres directement dessus ?
Oui. Le filetage M48 permet d’intégrer des filtres 2" directement dans la chaîne optique.
