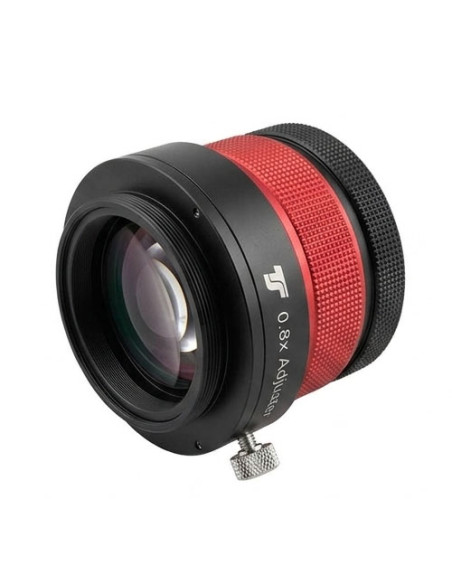

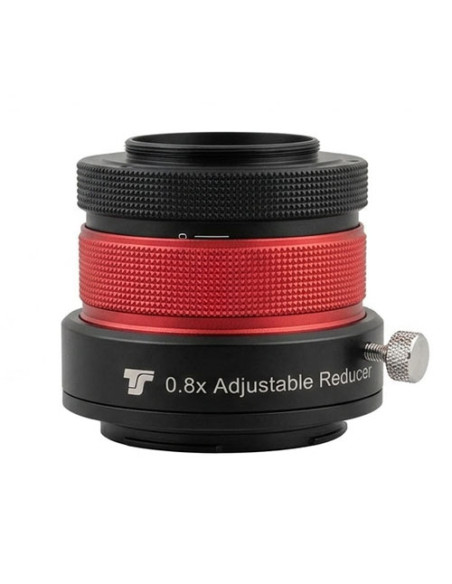

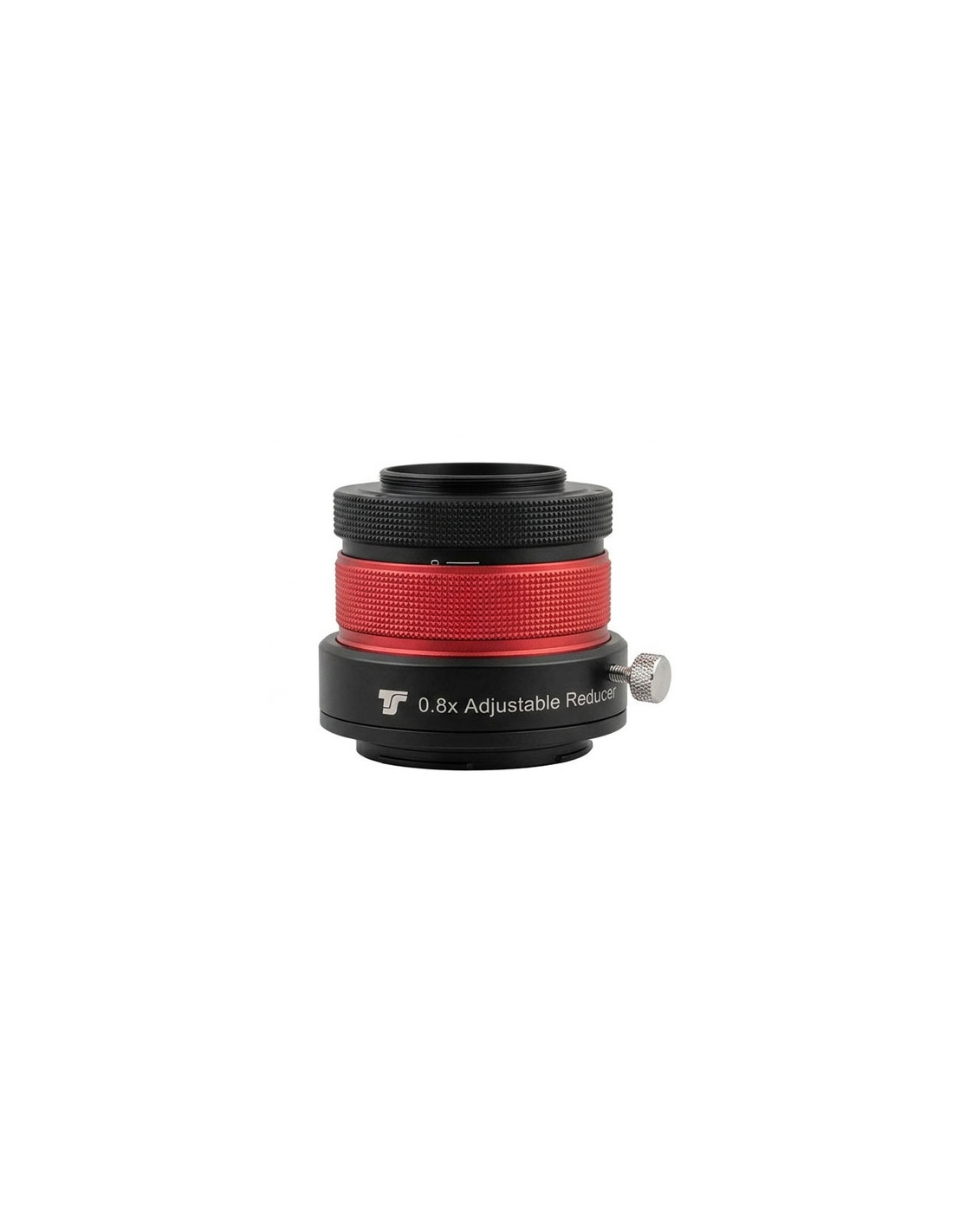

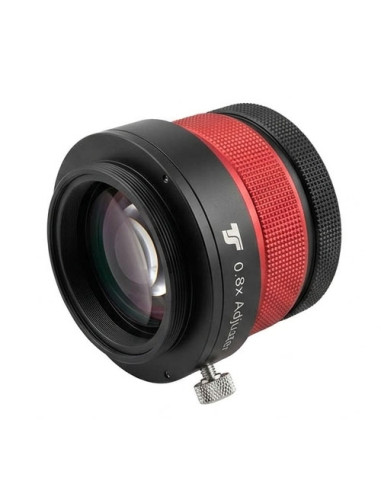

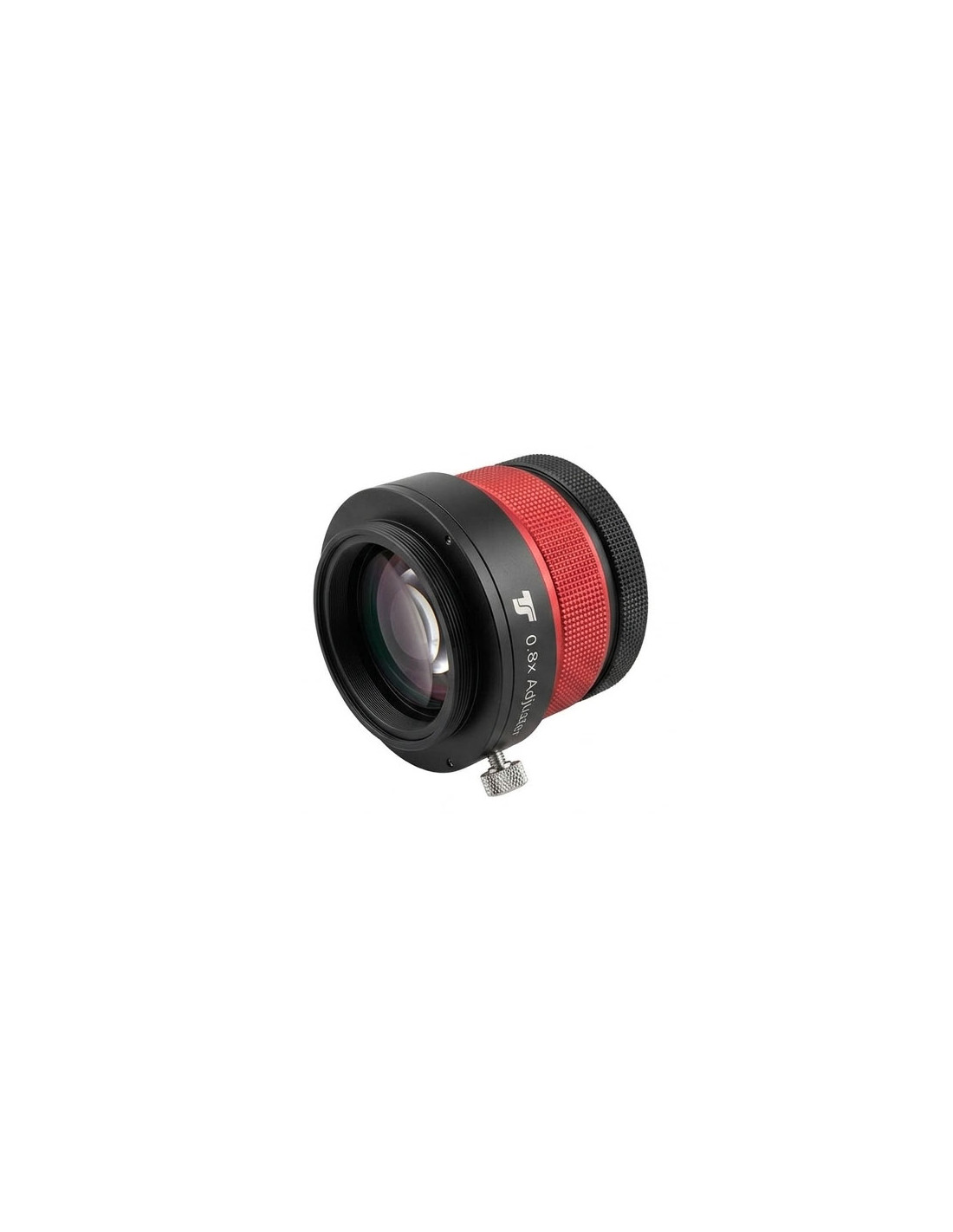

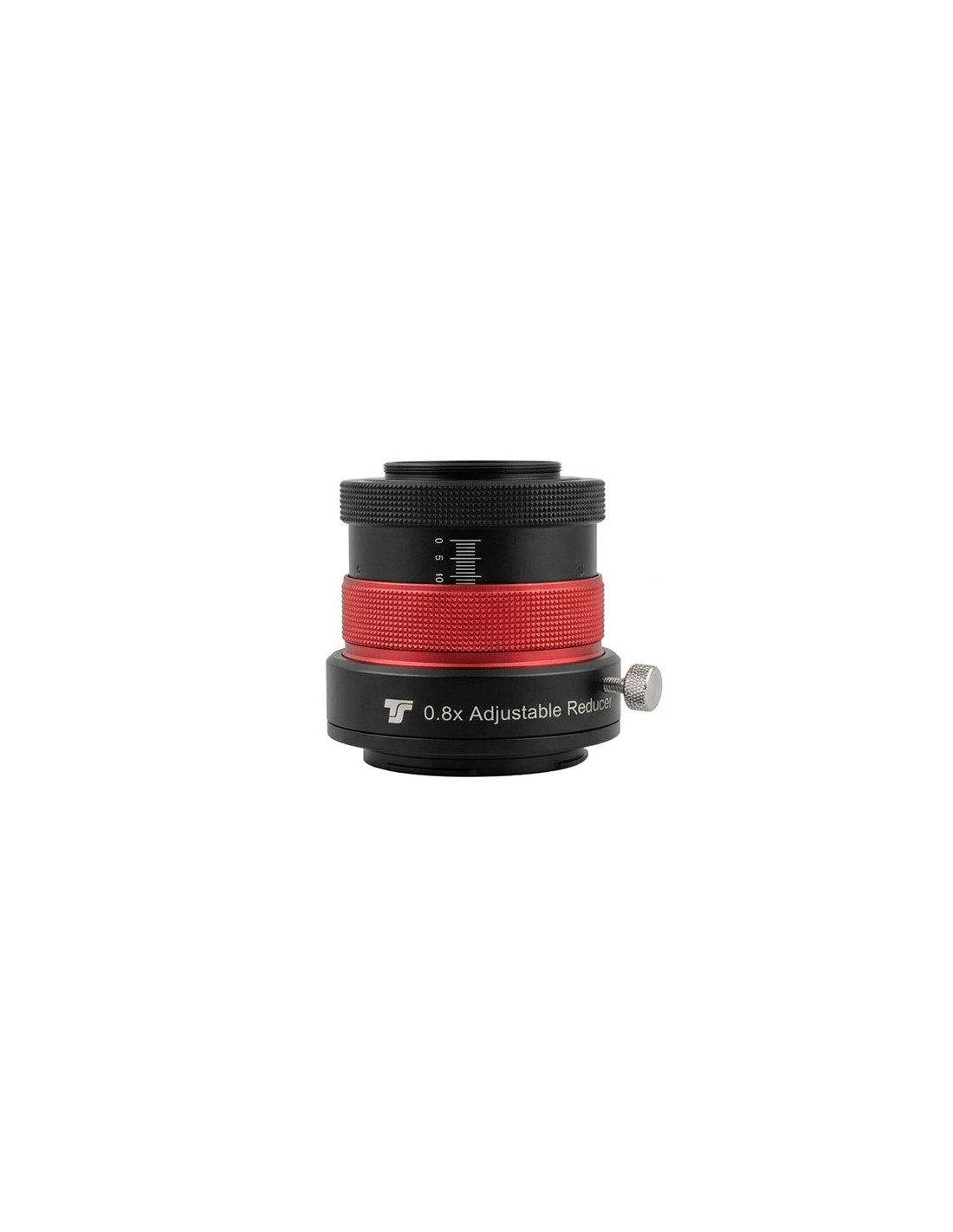

Réducteur de focale 0.8x TS-Optics PhotoLine ajustable : performance maximale et réglage micrométrique pour réfracteurs jusqu’à 102 mm
Le réducteur de focale et correcteur de champ TS-Optics PhotoLine 0.8x ajustable a été conçu pour optimiser les performances des réfracteurs APO et ED de 70 mm à 102 mm d’ouverture. Grâce à sa conception avancée intégrant un système de réglage précis de la distance capteur, il élimine définitivement les contraintes liées aux bagues d’espacement traditionnelles. Résultat : une mise au point du backfocus simplifiée, rapide et parfaitement maîtrisée.
Ce correcteur permet non seulement de réduire la focale (facteur 0.8x), mais également d’augmenter la luminosité du système et d’élargir le champ photographique. Il constitue ainsi un accessoire incontournable pour l’astrophotographie grand champ, avec des étoiles parfaitement ponctuelles jusqu’aux bords de l’image.
Une conception optique performante pour capteurs grand format
Doté d’une formule optique à 3 lentilles avec élément en verre ED, ce correcteur assure une excellente correction des aberrations tout en maintenant une transmission lumineuse optimale. Le traitement multicouche et le noircissement interne limitent efficacement les reflets parasites et halos, garantissant un contraste élevé et une image propre.
Le champ corrigé et illuminé atteint jusqu’à 42 mm de diamètre, permettant une utilisation avec des capteurs plein format, tout en offrant des performances optimales sur les capteurs APS-C et inférieurs.
Un système de réglage intégré pour une précision absolue

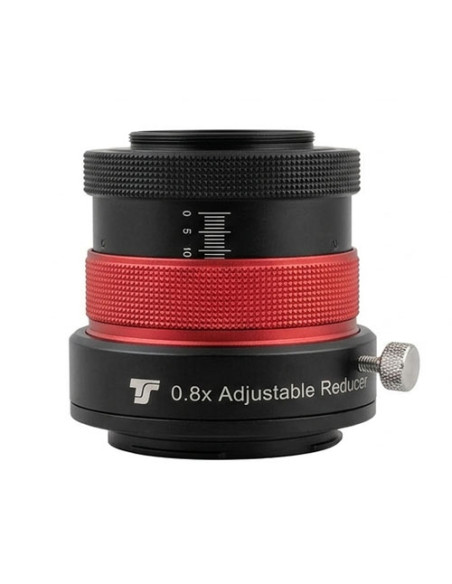

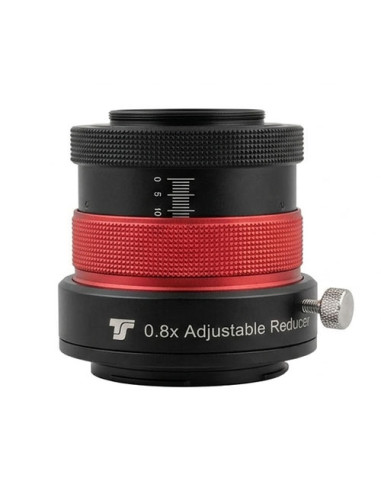

L’un des atouts majeurs de ce modèle réside dans son système de réglage fin intégré. Grâce à une bague moletée, la distance entre le correcteur et le capteur peut être ajustée au millimètre près, sans rotation de la caméra. Une fois la distance optimale atteinte, un système de verrouillage permet de sécuriser le réglage.
Cette approche permet d’obtenir un backfocus parfaitement adapté à chaque configuration, sans recours à des bagues d’extension multiples. Le réglage s’effectue directement sur le terrain, par itérations simples, jusqu’à obtenir la correction parfaite.

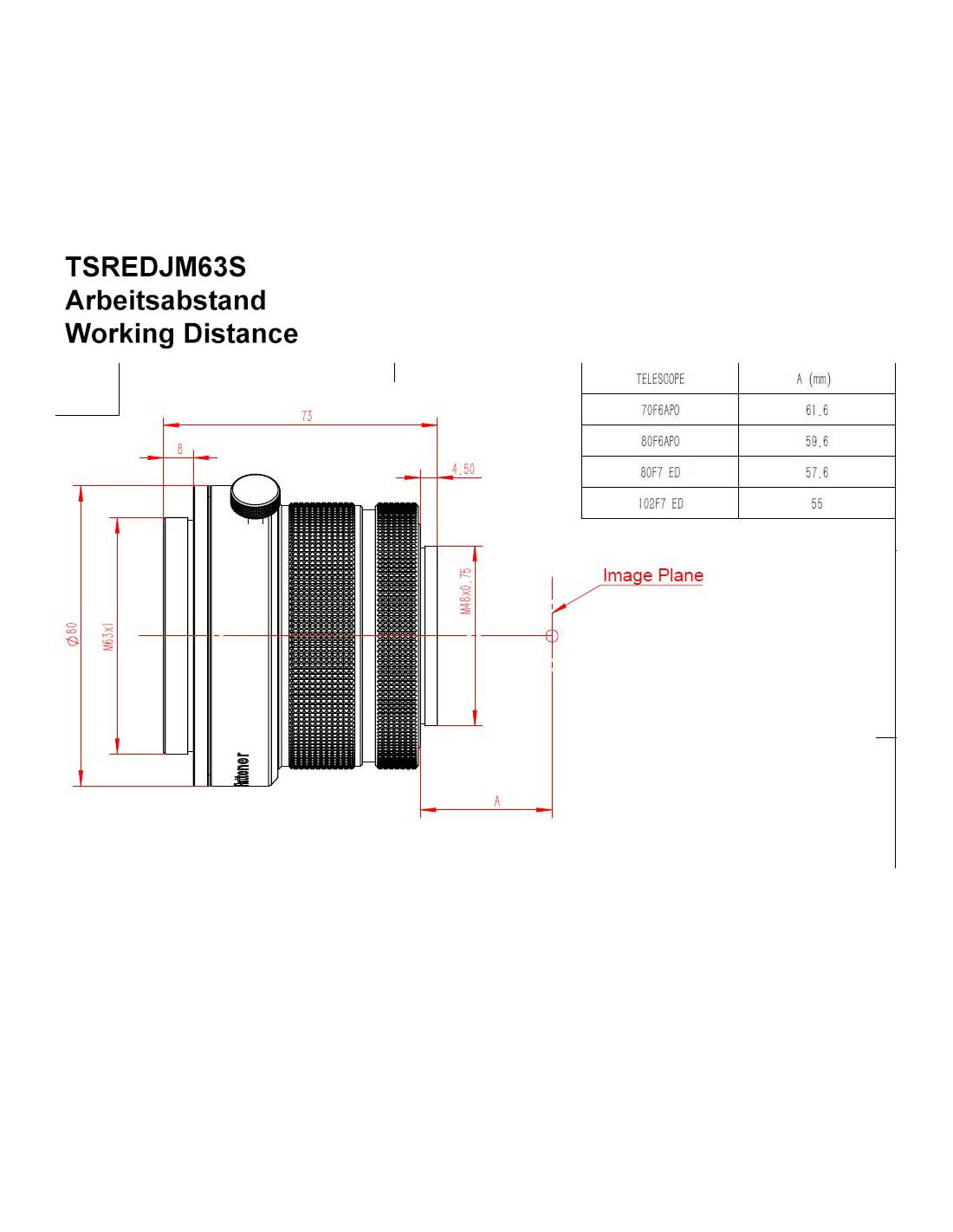

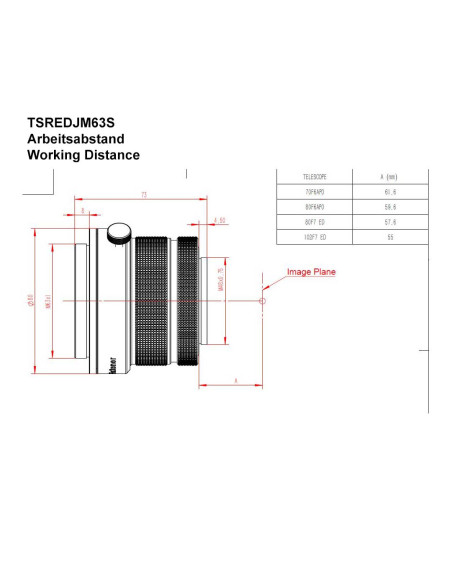

Distances de travail recommandées
Depuis la position la plus interne du réglage, les distances suivantes sont préconisées :
- Réfracteur 102 mm f/7 : 55 mm
- Réfracteur 80 mm f/7 : 57,6 mm
- Réfracteur 80 mm f/6 : 59,6 mm
- Réfracteur 70 mm f/6 : 61,6 mm
Le système permet un ajustement continu sur une plage de 0 à 13 mm, offrant une grande flexibilité pour adapter précisément le correcteur à votre instrument et à votre caméra.
Une compatibilité étendue et une intégration simplifiée
Le correcteur se fixe côté télescope via un filetage M63x1 mâle, standard sur de nombreux porte-oculaires modernes. Des adaptateurs vers d’autres filetages (notamment M68x1) sont disponibles pour étendre la compatibilité.
Côté caméra, la connexion s’effectue via un filetage M48x0.75, standard en astrophotographie. Un filetage interne M48 permet également l’ajout de filtres 2", facilitant l’intégration dans un train optique complet.
Ce correcteur est compatible avec tous les réfracteurs équipés d’un porte-oculaire de 2,5" ou plus, couvrant une large gamme d’instruments.
Points forts
- Réduction de focale 0.8x pour un champ élargi et un système plus lumineux
- Système de réglage micrométrique intégré (0 à 13 mm) sans rotation de la caméra
- Correction de champ performante jusqu’au plein format (42 mm)
- Formule optique à 3 lentilles avec élément ED
- Traitement multicouche et noircissement interne anti-reflets
- Suppression des bagues d’espacement complexes
- Compatibilité étendue avec réfracteurs 70 à 102 mm
- Filetage pour filtres 2" intégré
- Adaptation simple via filetages M63x1 et M48
Fiche technique
Type : Réducteur de focale et correcteur de champ
Facteur de réduction : 0.8x
Conception optique : 3 lentilles avec élément ED
Traitement : Multicouche + noircissement interne
Connexion côté télescope :
Connexion côté caméra :
- Filetage M48x0.75 mâle
- Filetage interne M48 pour filtres 2"
- Filetage intermédiaire M72x1 femelle sur adaptateur caméra
Distance de travail :
- Variable (réglable)
- Plage d’ajustement : 0 à 13 mm
Dimensions :
- Hauteur adaptateur caméra : 5 mm
Compatibilité :
- Réfracteurs de 70 mm à 102 mm d’ouverture
- Porte-oculaires de 2,5" ou plus
Contenu de la livraison
- Réducteur / correcteur TS-Optics Photoline 0.8x
- Bouchons de protection
FAQ - Questions fréquentes
Quel est l’avantage du système de réglage intégré ?
Il permet d’ajuster précisément la distance capteur sans multiplier les bagues d’espacement. Le réglage est continu, rapide et ne provoque pas de rotation de la caméra.
Ce correcteur est-il compatible avec un capteur plein format ?
Oui, il offre une correction et une illumination jusqu’à 42 mm, permettant une utilisation avec des capteurs plein format, bien que les performances optimales soient obtenues avec des capteurs légèrement plus petits.
Comment régler la bonne distance de travail ?
Il suffit de partir de la distance recommandée selon votre instrument, puis d’ajuster finement via la bague intégrée. Des tests d’acquisition permettent d’affiner jusqu’à obtenir des étoiles parfaitement ponctuelles.
Peut-on utiliser des filtres avec ce correcteur ?
Oui, un filetage interne M48 permet de visser directement des filtres 2", notamment pour les filtres narrowband ou anti-pollution lumineuse.
Ce correcteur est-il universel ?
Il est conçu pour fonctionner de manière optimale avec les réfracteurs entre 70 mm et 102 mm d’ouverture, équipés d’un porte-oculaire de 2,5" ou plus.
Quel gain apporte la réduction 0.8x ?
La focale est réduite, ce qui élargit le champ et augmente la luminosité du système. Le temps de pose est réduit à environ 64 %, améliorant l’efficacité en astrophotographie.
