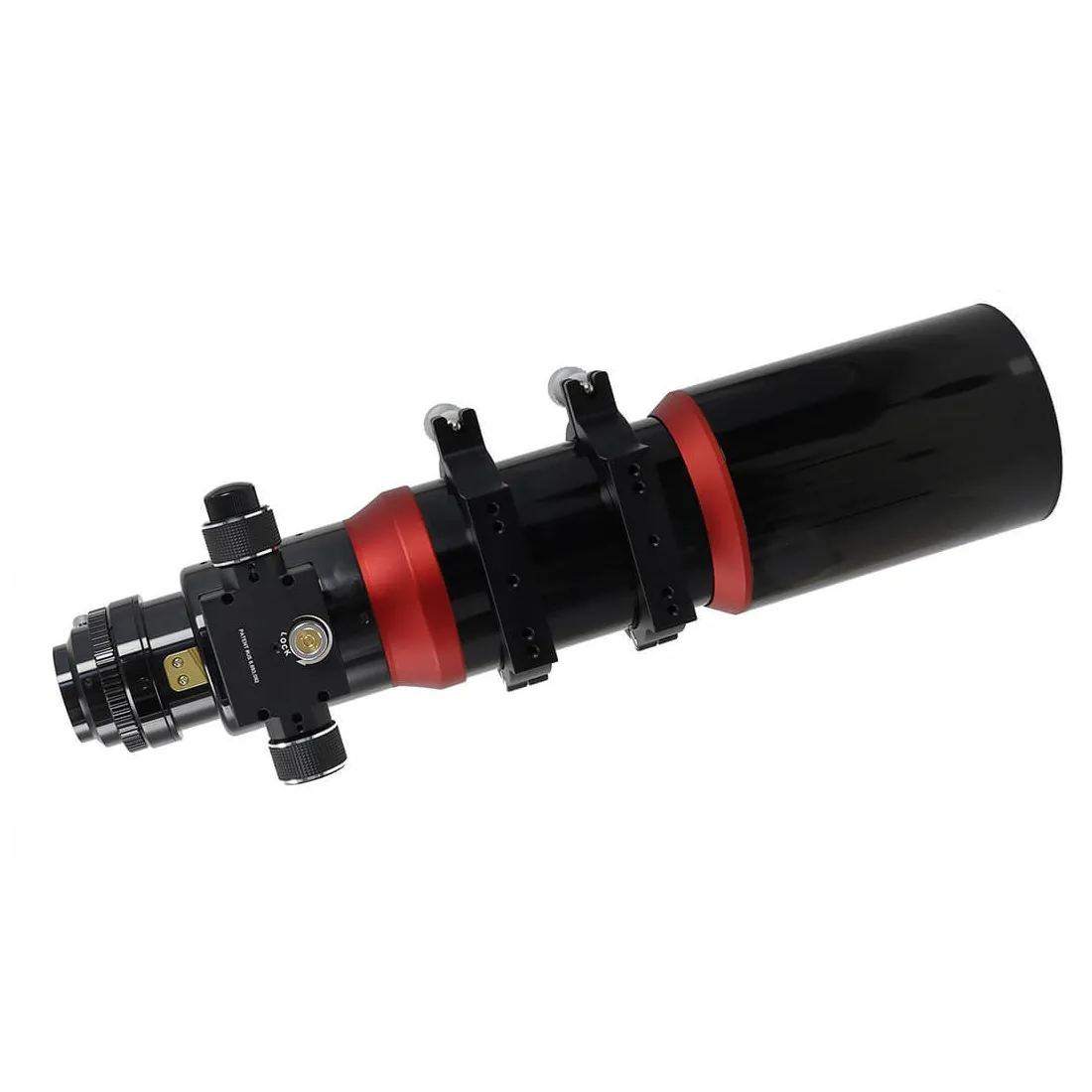

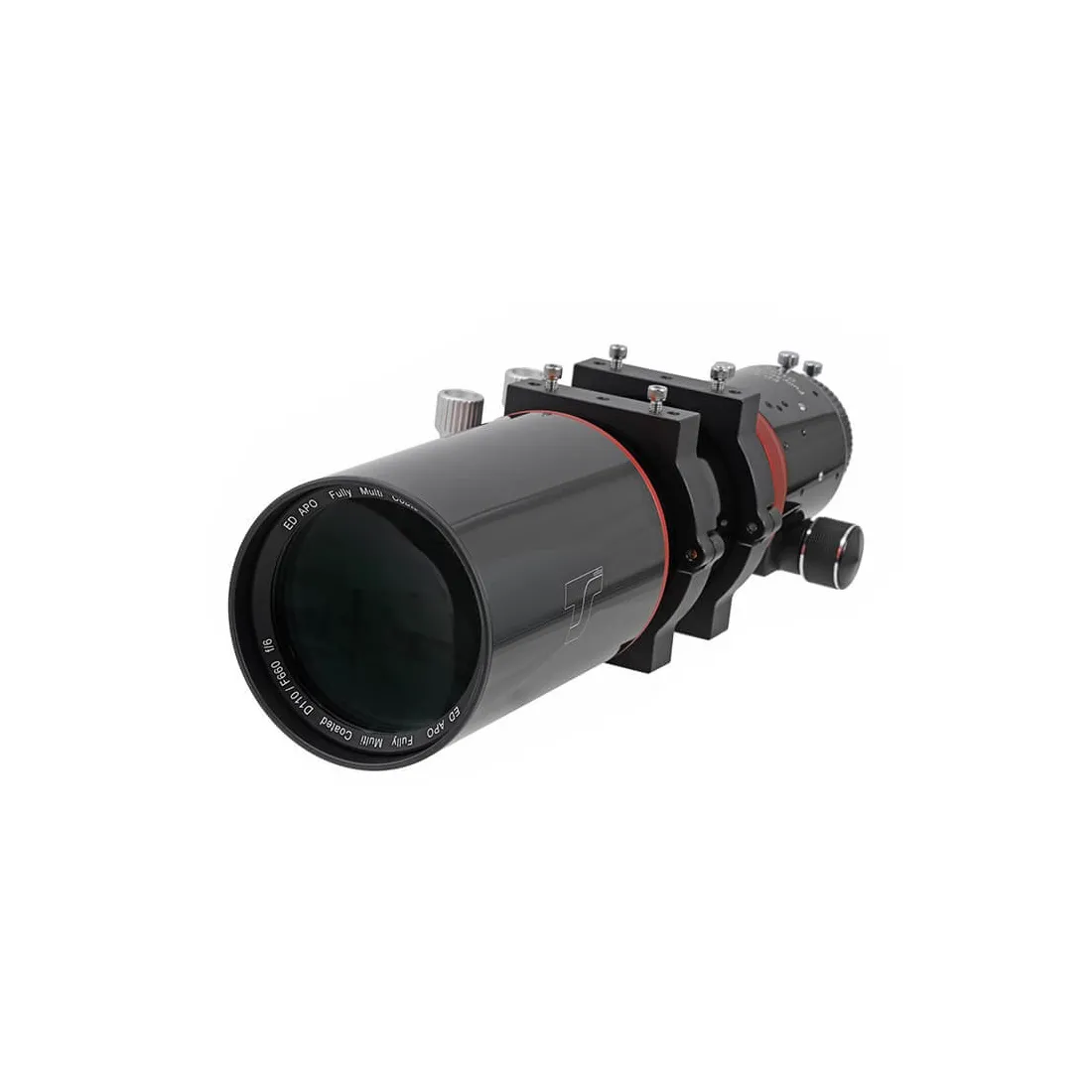

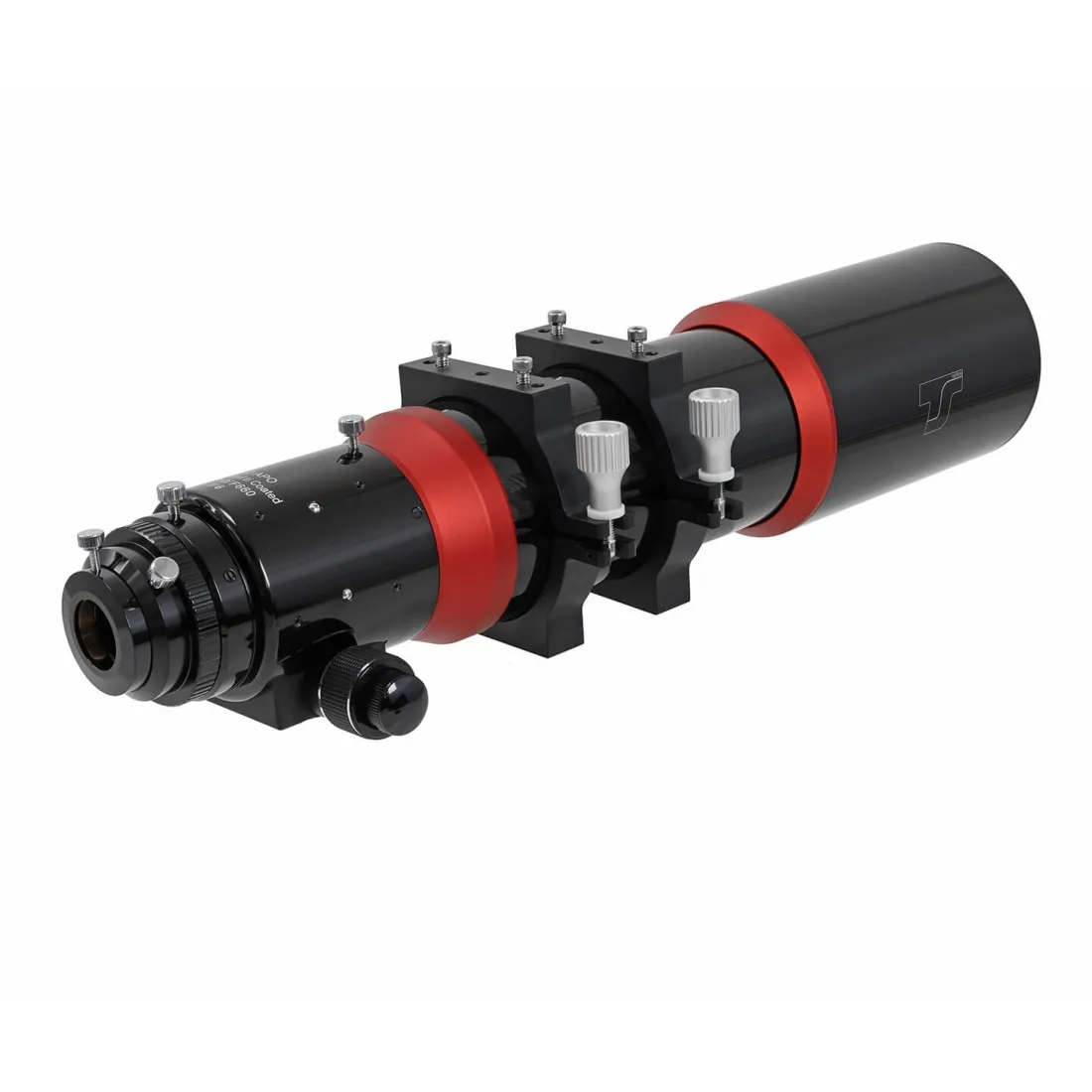

Une lunette apochromatique rapide de 110 mm dédiée à l’observation et à l’astrophotographie
La TS-Optics 110 mm f/6 Apo est une lunette réfracteur apochromatique doublet de 110 mm d’ouverture et 660 mm de focale, offrant un rapport focal rapide de f/6. Conçue aussi bien pour l’observation astronomique que pour l’astrophotographie, elle associe une optique à forte correction chromatique, une mécanique robuste et un porte-oculaire 2,7" à crémaillère particulièrement précis.
Son objectif apochromatique à deux éléments associe un verre ED FPL51 et un verre au lanthane provenant d’Ohara Optics au Japon. Cette combinaison permet d’obtenir une excellente correction des couleurs, comparable à celle d’un doublet utilisant du verre FPL53, tout en conservant la luminosité apportée par le rapport focal f/6.
La lunette est livrée avec ses colliers de tube CNC en aluminium, un pare-buée rétractable, des réductions 2" et 1,25", des bouchons de protection ainsi qu’une mallette de transport et de rangement en aluminium. Elle bénéficie également d’un contrôle optique complet réalisé par Teleskop-Service sur banc optique.
Une optique apochromatique optimisée pour une excellente correction chromatique
L’objectif de 110 mm repose sur une conception apochromatique doublet à deux éléments. Le choix du verre ED FPL51 associé à un verre spécial au lanthane permet d’obtenir une correction chromatique particulièrement efficace pour une lunette aussi rapide.
Avec son rapport focal de f/6, cette lunette est plus rapide que les lunettes ED classiques généralement proposées entre f/7 et f/9. L’association des deux verres spéciaux permet néanmoins d’obtenir une correction comparable à celle d’un réfracteur ED classique ouvert entre f/7 et f/8.
Cette conception constitue un compromis particulièrement intéressant pour les utilisateurs recherchant à la fois une bonne correction des couleurs, une focale relativement courte et une forte luminosité.
Toutes les surfaces optiques sont traitées avec un traitement multicouche complet afin de maximiser la transmission lumineuse. Des diaphragmes internes sont également présents dans le tube optique et dans le porte-oculaire afin de limiter les réflexions parasites. Cette conception contribue à produire des images nettes et à fort contraste.
Une ouverture de 110 mm et une focale de 660 mm pour l’observation et l’astrophotographie
Avec ses 110 mm d’ouverture et ses 660 mm de focale, la TS-Optics 110 mm f/6 Apo offre un champ d’utilisation polyvalent.
Son rapport focal f/6 lui confère une luminosité importante, particulièrement intéressante en astrophotographie. Cette ouverture permet de réduire les temps d’exposition nécessaires et rend possible l’acquisition complète de certains objets sur une seule nuit.
La lunette est ainsi particulièrement adaptée à l’imagerie du ciel profond, tout en restant parfaitement exploitable pour l’observation astronomique.
Des correcteurs et réducteurs adaptés permettent également d’optimiser encore ses performances photographiques selon le format du capteur et les objectifs recherchés.
Des résultats astrophotographiques réalisés avec ce modèle sont disponibles sur AstroBin :
https://app.astrobin.com/equipment/explorer/telescope/9802/long-perng-lp-110ed-doublet-apo-110-mm-f6
Un porte-oculaire 2,7" RAP précis et robuste
La TS-Optics 110 mm f/6 Apo est équipée d’un porte-oculaire 2,7" à crémaillère de type Rack & Pinion (RAP), monté sur roulements à billes.
Cette mécanique assure une mise au point sensible et précise, y compris avec des accessoires relativement lourds tels qu’une caméra d’astrophotographie.
Le porte-oculaire dispose d’une course de 95 mm, d’une démultiplication permettant un réglage fin de la mise au point et d’une rotation à 360°. Cette dernière permet notamment d’orienter précisément le cadrage lors des prises de vues astrophotographiques.
Il accepte les accessoires au format 2" et 1,25", notamment les renvois coudés 2" et les correcteurs courants.
Un filetage mâle M74x1 intermédiaire est également disponible afin de permettre l’utilisation d’adaptateurs et de correcteurs vissés directement sur le porte-oculaire.
Une conception particulièrement adaptée à l’astrophotographie
La combinaison entre l’ouverture de 110 mm, la focale de 660 mm, le rapport focal f/6 et le porte-oculaire 2,7" fait de cette lunette une solution particulièrement intéressante pour l’astrophotographie.
Le porte-oculaire à crémaillère sur roulements à billes est suffisamment robuste pour supporter des caméras lourdes tout en conservant une mise au point précise. Sa rotation à 360° facilite également le cadrage et l’orientation du capteur.
Plusieurs solutions de correction et de réduction sont proposées pour exploiter au mieux le potentiel photographique de cette lunette.
Correcteur WiflatT2 1,0x
Le WiflatT2 1,0x se monte simplement dans la sortie 2" et convient aux appareils photo et caméras équipés d’un capteur jusqu’au format APS-C.
La distance de travail est de 55 mm à partir du filetage T2.
Correcteur TSFLAT25G2 1,0x plein format
Le TSFLAT25G2 est un correcteur professionnel destiné aux caméras plein format.
Pour son raccordement à la lunette, l’adaptateur M74-Flat25 est nécessaire. Celui-ci permet de visser directement le correcteur sur le porte-oculaire.
Pour obtenir la distance de travail correcte de 55 mm à partir du filetage M48, une rallonge M68x1 de 8 mm, référence TSVM688, est nécessaire.
Réducteur-correcteur TSRED379 0,79x
Pour les astrophotographes souhaitant aller encore plus loin que le rapport focal f/6, le TSRED379 permet de réduire la focale à 0,79x.
Le rapport focal passe ainsi à f/4,74, offrant une configuration encore plus rapide pour l’astrophotographie.
La connexion du réducteur à la lunette nécessite l’adaptateur M74-FLAT25, qui permet de visser directement le correcteur sur le porte-oculaire.
Pour obtenir la distance de travail correcte de 55 mm à partir du filetage M48, deux bagues de réglage M48 de 1 mm d’épaisseur, référence M48abstimmring1, sont également nécessaires.
Une mécanique robuste pensée pour le transport et l’utilisation sur le terrain
La TS-Optics 110 mm f/6 Apo dispose d’un tube en aluminium CNC associé à des colliers de tube CNC robustes.
Son pare-buée rétractable de 135 mm de diamètre permet de réduire l’encombrement lors du transport et du rangement. La longueur minimale du tube optique est de 550 mm.
Malgré son ouverture de 110 mm et sa conception robuste, l’ensemble optique avec ses colliers affiche un poids de 5,4 kg. La lunette est fournie avec une mallette de transport et de rangement en aluminium permettant de protéger et de transporter efficacement l’instrument.

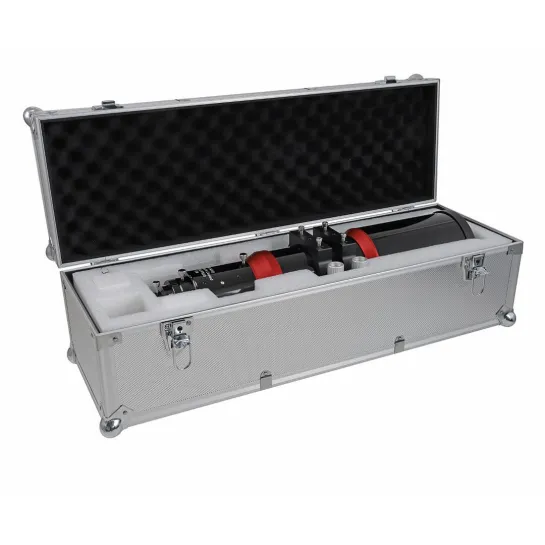

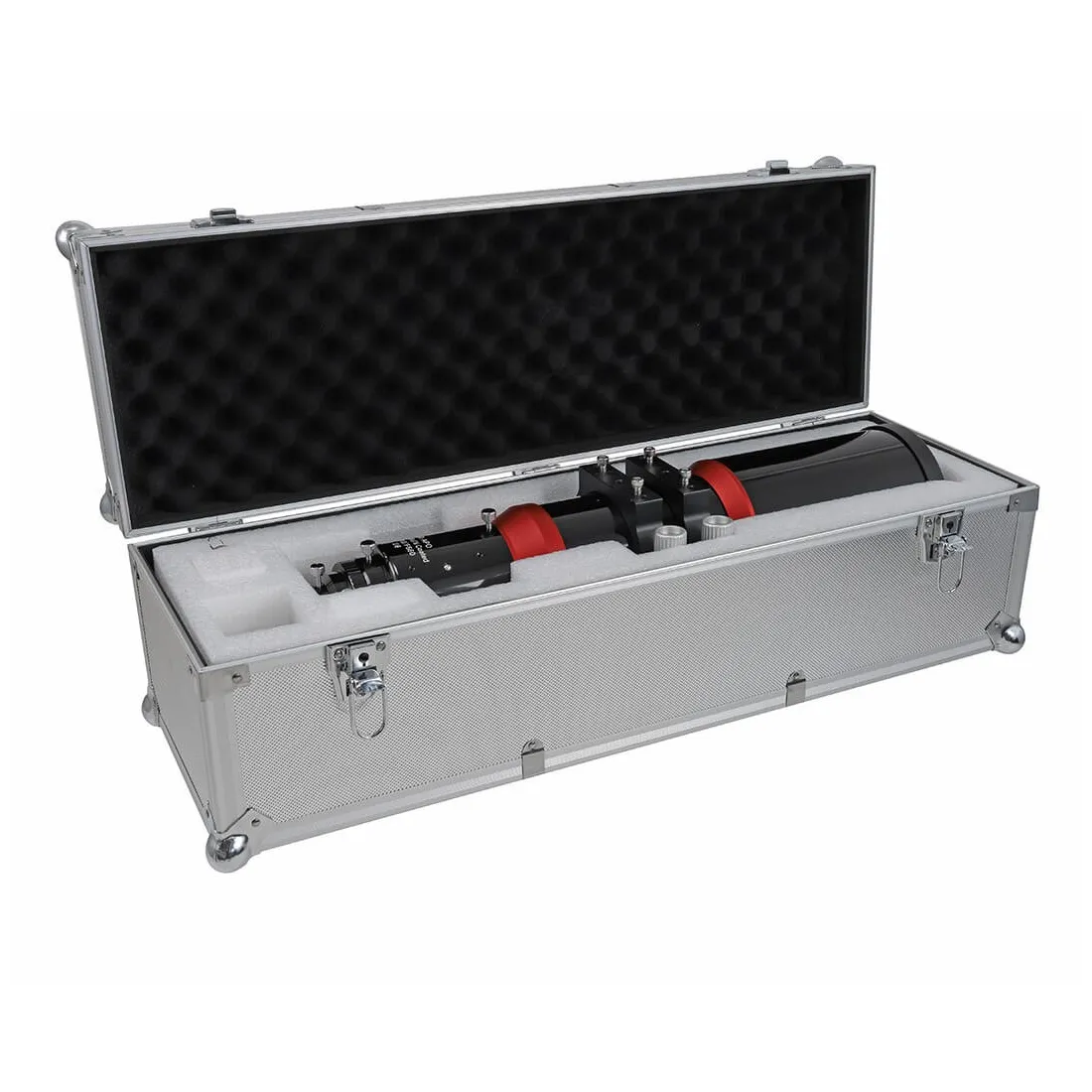

La mallette mesure 730 x 280 x 260 mm.
Un contrôle optique complet avant expédition
Cette version de la TS-Optics 110 mm f/6 Apo bénéficie d’un contrôle particulièrement complet effectué par le service technique de Teleskop-Service.
Chaque lunette est contrôlée avant d’être placée en stock afin de garantir une qualité constante.
Les éléments mécaniques sont vérifiés et le porte-oculaire est réglé de manière optimale. L’objectif est contrôlé visuellement et nettoyé. Le serrage des différentes vis de maintien est également vérifié, notamment parce que celles-ci peuvent parfois se desserrer pendant le transport.
L’optique est ensuite collimatée et le résultat est contrôlé sur banc optique. La lunette reçoit également un numéro de série.
Un test optique est réalisé sur banc en autocollimation et fourni avec l’instrument. Il comprend notamment des enregistrements stellaires extrafocal, intrafocal et focal ainsi qu’un test de Ronchi accompagné de son protocole.
La lunette n’est donc pas simplement expédiée après assemblage : elle fait l’objet d’une vérification mécanique, optique et fonctionnelle avant sa mise à disposition.
Points forts
- Ouverture de 110 mm pour une excellente polyvalence en observation et astrophotographie
- Focale de 660 mm
- Rapport focal rapide de f/6
- Objectif apochromatique doublet à 2 éléments
- Verre ED FPL51 associé à un verre au lanthane d’Ohara Optics, Japon
- Correction chromatique comparable à celle d’un doublet FPL53 selon la conception annoncée
- Traitement multicouche complet de toutes les surfaces optiques
- Diaphragmes internes dans le tube et le porte-oculaire pour limiter les réflexions parasites
- Porte-oculaire 2,7" Rack & Pinion sur roulements à billes
- Course du porte-oculaire de 95 mm
- Mise au point démultipliée
- Rotation du porte-oculaire à 360°
- Filetage mâle M74x1 pour les adaptations vissées
- Compatibilité avec les accessoires 2" et 1,25"
- Tube en aluminium CNC
- Colliers de tube CNC
- Pare-buée rétractable de 135 mm de diamètre
- Poids de 5,4 kg avec les colliers
- Mallette de transport et de rangement en aluminium
- Contrôle mécanique avant expédition
- Collimation contrôlée sur banc optique
- Test optique en autocollimation fourni avec la lunette
- Test de Ronchi et images stellaires extrafocales, intrafocales et focales
- Numéro de série attribué à l’instrument
- Fabriquée à Taïwan
- Contrôle et test optique réalisés par Teleskop-Service
Fiche technique
| Caractéristique |
Spécification |
| Type |
Lunette réfracteur apochromatique doublet |
| Ouverture |
110 mm |
| Focale |
660 mm |
| Rapport focal |
f/6 |
| Objectif |
Objectif APO avancé à 2 éléments |
| Verres spéciaux |
FPL51 ED et verre au lanthane |
| Fabricant des verres |
Ohara, Japon |
| Traitement optique |
Multicouche complet |
| Porte-oculaire |
2,7" Rack & Pinion |
| Roulements |
Roulements à billes |
| Course du porte-oculaire |
95 mm |
| Double vitesse |
Oui |
| Rotation |
360° |
| Filetage intermédiaire |
M74x1 mâle |
| Tube |
Aluminium CNC |
| Pare-buée |
Rétractable |
| Diamètre du pare-buée |
135 mm |
| Distance de travail |
140 mm depuis la sortie 2" |
| Longueur minimale de l’OTA |
550 mm |
| Poids de l’OTA avec colliers |
5,4 kg |
| Poids total sans mallette |
5,4 kg |
| Dimensions de la mallette |
730 x 280 x 260 mm |
| Fabrication |
Taïwan |
Contenu de la livraison
- Lunette apochromatique TS-Optics 110 mm
- Colliers de tube CNC
- Réduction 2"
- Réduction 1,25"
- Bouchons de protection
- Mallette de transport et de rangement en aluminium
- Test stellaire TS (TS Star Test)
FAQ - Questions fréquentes
La TS-Optics 110 mm f/6 Apo est-elle adaptée à l’astrophotographie ?
Oui. Sa combinaison de 110 mm d’ouverture, 660 mm de focale et surtout son rapport focal f/6 la rend particulièrement adaptée à l’astrophotographie. Sa forte luminosité permet de réduire les temps d’exposition et de travailler efficacement sur les objets du ciel profond.
Pourquoi cette lunette utilise-t-elle un verre FPL51 plutôt qu’un FPL53 ?
L’objectif ne repose pas uniquement sur le verre ED FPL51. Celui-ci est associé à un verre spécial au lanthane d’Ohara Optics. Cette combinaison permet d’obtenir une excellente correction chromatique et une correction annoncée comme comparable à celle d’un doublet FPL53, tout en conservant une ouverture rapide de f/6.
Le rapport focal f/6 est-il intéressant pour l’astrophotographie ?
Oui. Un rapport focal de f/6 permet de bénéficier d’une bonne luminosité tout en conservant une focale de 660 mm. La lunette est ainsi plus rapide que les lunettes ED classiques généralement proposées entre f/7 et f/9.
Quel porte-oculaire équipe cette lunette ?
La TS-Optics 110 mm f/6 Apo dispose d’un porte-oculaire 2,7" Rack & Pinion monté sur roulements à billes. Il possède une course de 95 mm, une double vitesse pour la mise au point fine et une rotation à 360°.
Le porte-oculaire peut-il supporter une caméra d’astrophotographie ?
Oui. Sa conception à crémaillère et ses roulements à billes permettent une mise au point précise même avec des accessoires lourds, notamment des équipements destinés à l’astrophotographie.
Quels accessoires peut-on utiliser avec le porte-oculaire ?
Le porte-oculaire accepte les accessoires 2" et 1,25", notamment les renvois coudés 2" et les correcteurs courants. Il dispose également d’un filetage mâle M74x1 permettant d’utiliser des adaptations vissées.
Peut-on utiliser un correcteur 1,0x avec cette lunette ?
Oui. Le correcteur WiflatT2 1,0x se monte dans la sortie 2" et convient aux caméras jusqu’au format APS-C. Sa distance de travail est de 55 mm depuis le filetage T2.
Quel correcteur utiliser avec une caméra plein format ?
Le TSFLAT25G2 1,0x est prévu pour les caméras plein format. L’adaptateur M74-Flat25 est nécessaire pour le raccordement à la lunette. Une rallonge M68x1 de 8 mm, référence TSVM688, est nécessaire pour obtenir la distance de travail de 55 mm depuis le filetage M48.
Est-il possible de réduire davantage le rapport focal ?
Oui. Le réducteur-correcteur TSRED379 0,79x permet de faire passer le rapport focal de f/6 à f/4,74. L’adaptateur M74-FLAT25 est nécessaire pour le raccordement et deux bagues de réglage M48 de 1 mm, référence M48abstimmring1, sont nécessaires pour obtenir la distance de travail correcte de 55 mm depuis le filetage M48.
Le pare-buée est-il rétractable ?
Oui. Le pare-buée est rétractable et mesure 135 mm de diamètre. Cette conception permet notamment de réduire l’encombrement de l’instrument lors du transport et du rangement.
Quel est le poids de la lunette ?
L’OTA, avec ses colliers de tube, pèse 5,4 kg. Le poids total indiqué sans la mallette est également de 5,4 kg.
La lunette est-elle livrée avec des colliers ?
Oui. Des colliers de tube CNC sont inclus dans la livraison.
Une mallette de transport est-elle fournie ?
Oui. Une mallette de transport et de rangement en aluminium est fournie. Ses dimensions sont de 730 x 280 x 260 mm.
La lunette est-elle contrôlée avant expédition ?
Oui. Chaque instrument est contrôlé avant sa mise en stock. Les éléments mécaniques et le porte-oculaire sont vérifiés, l’objectif est contrôlé et nettoyé, les vis sont vérifiées et l’optique est collimatée.
Un test optique est-il fourni avec la lunette ?
Oui. La lunette bénéficie d’un test optique réalisé sur banc en autocollimation. Le dossier comprend notamment des images stellaires extrafocales, intrafocales et focales ainsi qu’un test de Ronchi et son protocole.
La collimation de l’optique est-elle vérifiée ?
Oui. L’optique est collimatée avant expédition et le résultat est contrôlé sur banc optique afin de vérifier la qualité de l’alignement.
La lunette possède-t-elle un numéro de série ?
Oui. Après le contrôle optique et mécanique, la lunette reçoit un numéro de série.
