Mise au point motorisée ultra précise pour télescopes Schmidt-Cassegrain
Le Pegasus Astro FocusCube Zero SCT est une solution de motorisation de mise au point spécialement développée pour les télescopes Schmidt-Cassegrain Celestron et certains modèles Meade compatibles. Compact, précis et simple à installer, il permet d’automatiser totalement la mise au point pour l’astrophotographie et les observations à fort grossissement.
Conçu autour d’un moteur pas à pas bipolaire intégré sans backlash, le FocusCube Zero offre un contrôle extrêmement précis de la focalisation tout en éliminant les problèmes classiques de shifting et de variations de mise au point souvent rencontrés avec les systèmes SCT traditionnels.
Grâce à sa compatibilité ASCOM, INDI et Pegasus Unity Platform, il s’intègre facilement aux principaux logiciels d’astrophotographie automatisée comme NINA, Sequence Generator Pro, Voyager ou APT.
Remarque importante : FocusCube est un appareil autonome et comprend des fonctionnalités de contrôleur. Aucun contrôleur manuel physique n'est inclus ou requis. Le port RJ45 est destiné à la sonde de température.
NE PAS coupler le FocusCube avec un contrôleur de mise au point à double moteur ou tout autre contrôleur sur le marché.
NE PAS connectez le port RJ45 à la sortie pas-à-pas RJ45 d'une Ultimate Powerbox (Pegasus Astro). Le port RJ45 à l'arrière est uniquement pour le contrôleur manuel ou le capteur de température inclus.
Trois versions disponibles selon votre télescope
Le Pegasus Astro FocusCube Zero est proposé en trois déclinaisons spécialement conçues pour s’adapter aux différents modèles de télescopes Schmidt-Cassegrain et RASA de la gamme Celestron. Chaque version dispose d’une poulie et d’une visserie adaptées au diamètre et au système de mise au point du tube concerné.
- Version SCT C6 / C8 / C9.25 / RASA 8
Compatible avec les Celestron Schmidt-Cassegrain Classic et EdgeHD 6", 8", 9.25" ainsi qu’avec le RASA 8".
- Version SCT C11 / RASA 11 V2
Compatible avec les Celestron Schmidt-Cassegrain Classic et EdgeHD 11" ainsi qu’avec le RASA 11" version V2.
- Version SCT C14 / RASA 14
Compatible avec les Celestron Schmidt-Cassegrain Classic et EdgeHD 14" ainsi qu’avec le RASA 14".
Sélection à faire avant de mettre votre produit dans le panier, dans la liste au dessus de "Ajouter au Panier".
Il est important de sélectionner la version correspondant précisément au modèle du télescope afin de garantir une installation correcte et un fonctionnement optimal du moteur de mise au point.
Une solution idéale pour l’astrophotographie avec télescopes SCT
La précision de la mise au point est un élément essentiel en astrophotographie, notamment avec les longues focales des Schmidt-Cassegrain. Le FocusCube Zero permet d’obtenir une focalisation extrêmement fine et parfaitement reproductible grâce à son moteur pas à pas haute précision à backlash nul.
Le système permet de réaliser facilement des autofocus automatiques en courbe V particulièrement propres et réguliers. Les logiciels de capture peuvent ainsi retrouver automatiquement le point optimal de netteté, même lors de longues sessions d’imagerie.
L’absence de réducteur mécanique interne permet également des déplacements rapides du miroir primaire, offrant un autofocus fluide et efficace.
Moteur pas à pas sans backlash intégré
Le moteur pas à pas bipolaire est directement intégré dans le boîtier compact du FocusCube Zero. Cette conception évite tout jeu mécanique et garantit des mouvements précis et constants.
Caractéristiques principales du moteur :
- Mouvement sans backlash
- Déplacement rapide du miroir primaire
- Grande précision de focalisation
- Répétabilité élevée pour l’autofocus
- Couple de maintien optimisé pour SCT
Le système permet des ajustements extrêmement fins tout en restant suffisamment rapide pour les routines automatiques de focalisation.
Compatibilité étendue avec les télescopes Celestron et Meade
Le FocusCube Zero a été spécialement développé pour les télescopes Schmidt-Cassegrain Celestron. Plusieurs versions sont disponibles selon le diamètre du télescope et le système de poulies utilisé.
Compatibilités validées :
- Celestron Classic et EdgeHD 6", 8" et 9.25"
- Celestron Classic et EdgeHD 11"
- Celestron Classic et EdgeHD 14"
- Celestron RASA 8"
- Celestron RASA 11" V2
- Celestron RASA 14"
Le support SCT en aluminium anodisé noir offre une excellente rigidité et une fixation fiable sur le système de mise au point du télescope.
Le FocusCube Zero peut également être compatible avec certains télescopes Meade SCT équipés d’une molette de focalisation ronde similaire aux modèles Celestron.
Veuillez noter que certaines séries SCT plus anciennes ne sont pas compatibles avec le support SCT.
Le support SCT a été conçu pour prendre en charge les télescopes Celestron SCT. Bien que, nous ayons vu qu'il s'adapte parfaitement aux télescopes Meade SCT qui ont le bouton de mise au point rond. Veuillez vérifier l'image ci-dessous si votre télescope Meade est le même que celui de la photo.
Installation simple et rapide
Le système est conçu pour une installation rapide sans modification lourde du télescope. Le kit comprend :
- Support SCT spécifique
- Poulies aluminium
- Courroie de transmission
- Visserie complète
Une fois installé, le contrôle de la mise au point s’effectue entièrement depuis un ordinateur via USB et les logiciels compatibles.
Le FocusCube Zero est un système autonome intégrant déjà son propre contrôleur électronique. Aucun contrôleur externe supplémentaire n’est nécessaire.
Compatibilité ASCOM, INDI et Pegasus Unity Platform
Le Pegasus Astro FocusCube Zero est entièrement compatible avec les principaux standards et logiciels d’astronomie :
- ASCOM 6
- INDI
- Pegasus Astro Unity Platform
Cette compatibilité permet une intégration complète dans les logiciels d’acquisition automatisée et les séquences d’autofocus avancées.
La plateforme Pegasus Unity permet également :
- Le contrôle manuel de la focalisation
- Le suivi de température
- La configuration complète du moteur
- Les mises à jour du firmware
Capteur de température intégré
Le FocusCube Zero est livré avec une sonde de température numérique externe. Celle-ci permet de surveiller précisément la température autour du porte-oculaire et du tube optique.
Les variations thermiques pouvant fortement affecter la mise au point sur les télescopes SCT, cette fonction est particulièrement utile pour maintenir une focalisation précise durant toute la nuit.
Le capteur est directement reconnu par les logiciels compatibles ASCOM et Unity Platform.
Firmware évolutif et connectivité moderne
Le système peut recevoir des mises à jour firmware via USB 2.0 afin d’ajouter de nouvelles fonctionnalités et améliorations logicielles.

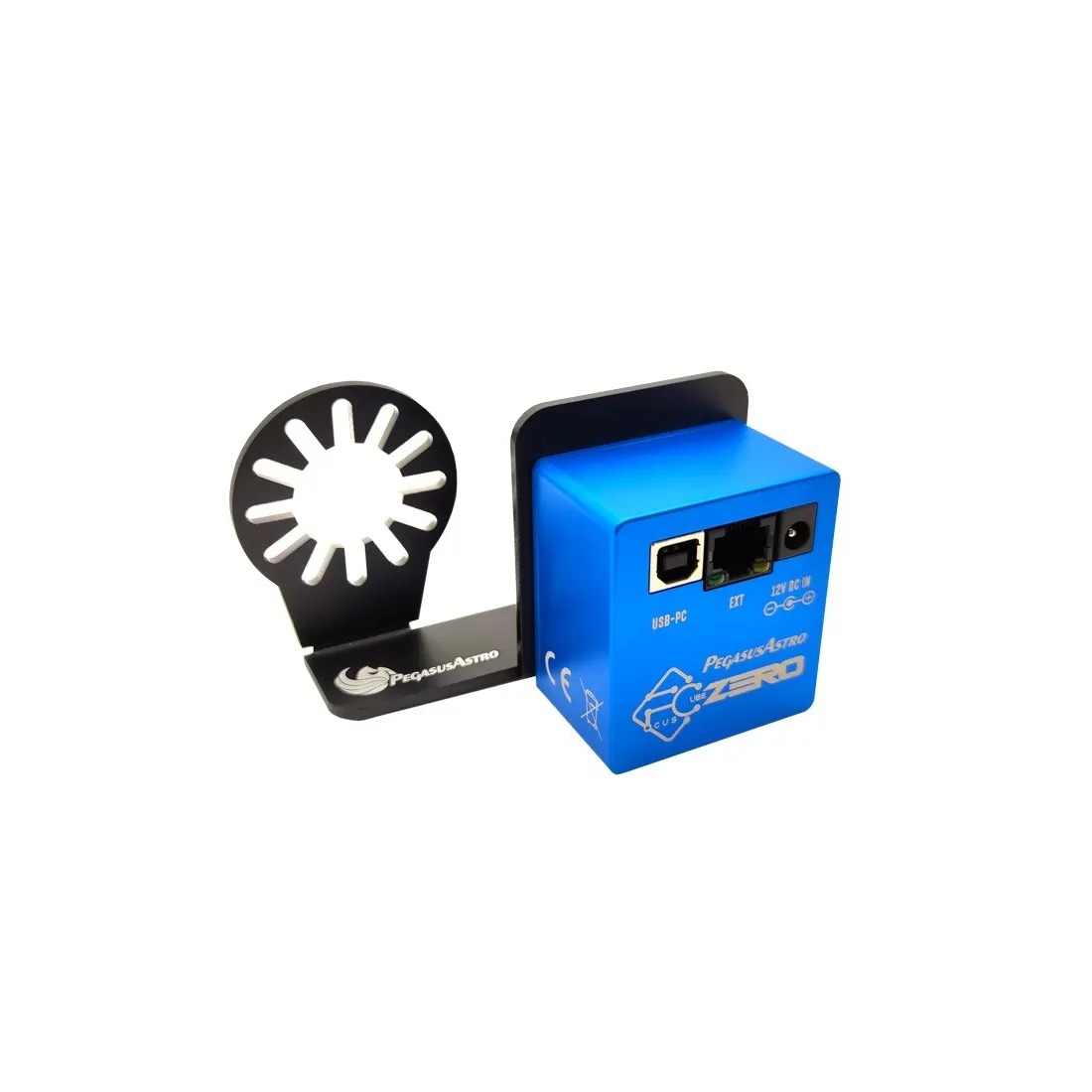

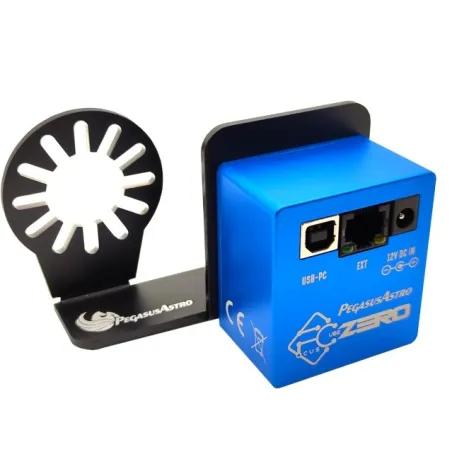

La connectique comprend :
- Port USB 2.0 Type-B
- Alimentation 12V – 13.8V
- Port RJ45 pour capteur thermique ou commande manuelle optionnelle
Commande manuelle PEG-FC-HC en option pour le contrôle manuel de la mise au point peut être acquise pour ceux qui souhaitent ajouter cette fonctionnalité
Points forts
- Moteur pas à pas intégré sans backlash
- Mise au point ultra précise pour astrophotographie
- Compatible Celestron SCT, EdgeHD et RASA
- Compatible avec certains Meade SCT
- Installation rapide et simple
- Support SCT en aluminium anodisé robuste
- Compatible ASCOM 6 et INDI
- Fonctionne avec Pegasus Unity Platform
- Courbes V propres et reproductibles
- Sonde de température incluse
- Firmware évolutif via USB
- Contrôle entièrement numérique
- Aucun contrôleur externe nécessaire
- Solution idéale pour autofocus automatisé
Fiche technique
| Caractéristiques |
Pegasus Astro FocusCube Zero |
| Type de produit |
Motorisation de mise au point électronique pour télescopes Schmidt-Cassegrain et RASA |
| Compatibilité |
Celestron SCT Classic, EdgeHD et RASA selon version |
| Versions disponibles |
C6/C8/C9.25/RASA 8 – C11/RASA 11 V2 – C14/RASA 14 |
| Type de moteur |
Moteur pas à pas bipolaire intégré |
| Technologie |
Mise au point sans backlash |
| Contrôle |
Contrôle numérique via PC |
| Compatibilité logicielle |
ASCOM 6, INDI, Pegasus Astro Unity Platform |
| Connectivité USB |
USB 2.0 Type-B |
| Alimentation |
12V à 13.8V DC |
| Connecteur alimentation |
Prise 2.1 mm centre positif |
| Sonde de température |
Incluse |
| Résolution thermique |
Mesures numériques 9 bits en Celsius |
| Port d’extension |
RJ45 pour sonde thermique ou contrôleur manuel optionnel |
| Compatibilité contrôleur manuel |
Oui, contrôleur manuel optionnel |
| Mise à jour firmware |
Oui, via USB 2.0 |
| Température de fonctionnement |
-40 °C à +80 °C |

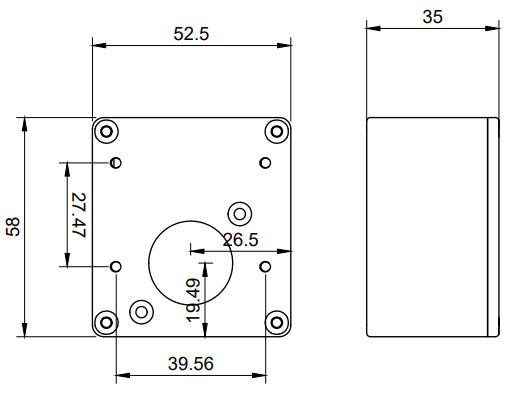

| Dimensions du boîtier |
52 x 58 x 35 mm |
| Poids |
280 g |
| Couple moteur maintien |
0.8 kg/cm |
| Couple de détente |
0.18 kg/cm |
| Angle de pas moteur |
1.8° |
| Poulies moteur version C8/C9.25 |
16 et 60 dents |
| Ratio transmission version C8/C9.25 |
1:3.75 |
| Poulies moteur version C11/C14 |
16 et 80 dents |
| Ratio transmission version C11/C14 |
1:5 |
| Compatibilité RASA |
RASA 8", RASA 11 V2 et RASA 14 selon version |
| Compatibilité Meade |
Compatible avec certains modèles SCT à molette ronde |
| Installation |
Support SCT aluminium anodisé inclus |
| Utilisation |
Astrophotographie et observation assistée |
Logiciels
Unity Platform
TheSkyX X2 drivers for Windows / Linux / OSX (3rd party)
Focus Controller Setup v.4.4.5 (Sep/21)
ASCOM Focus Driver v2.20 (Aug/22)

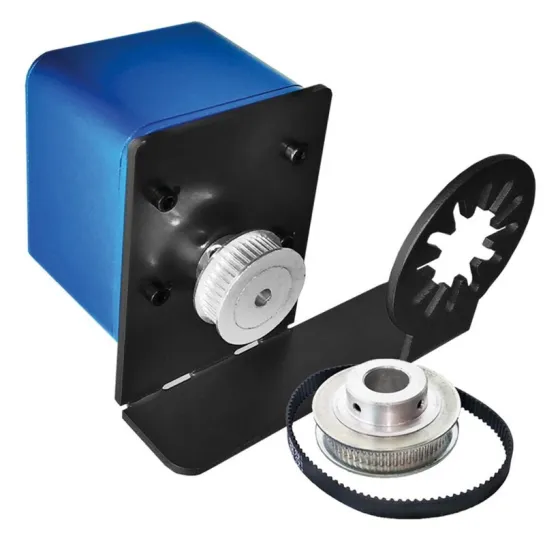

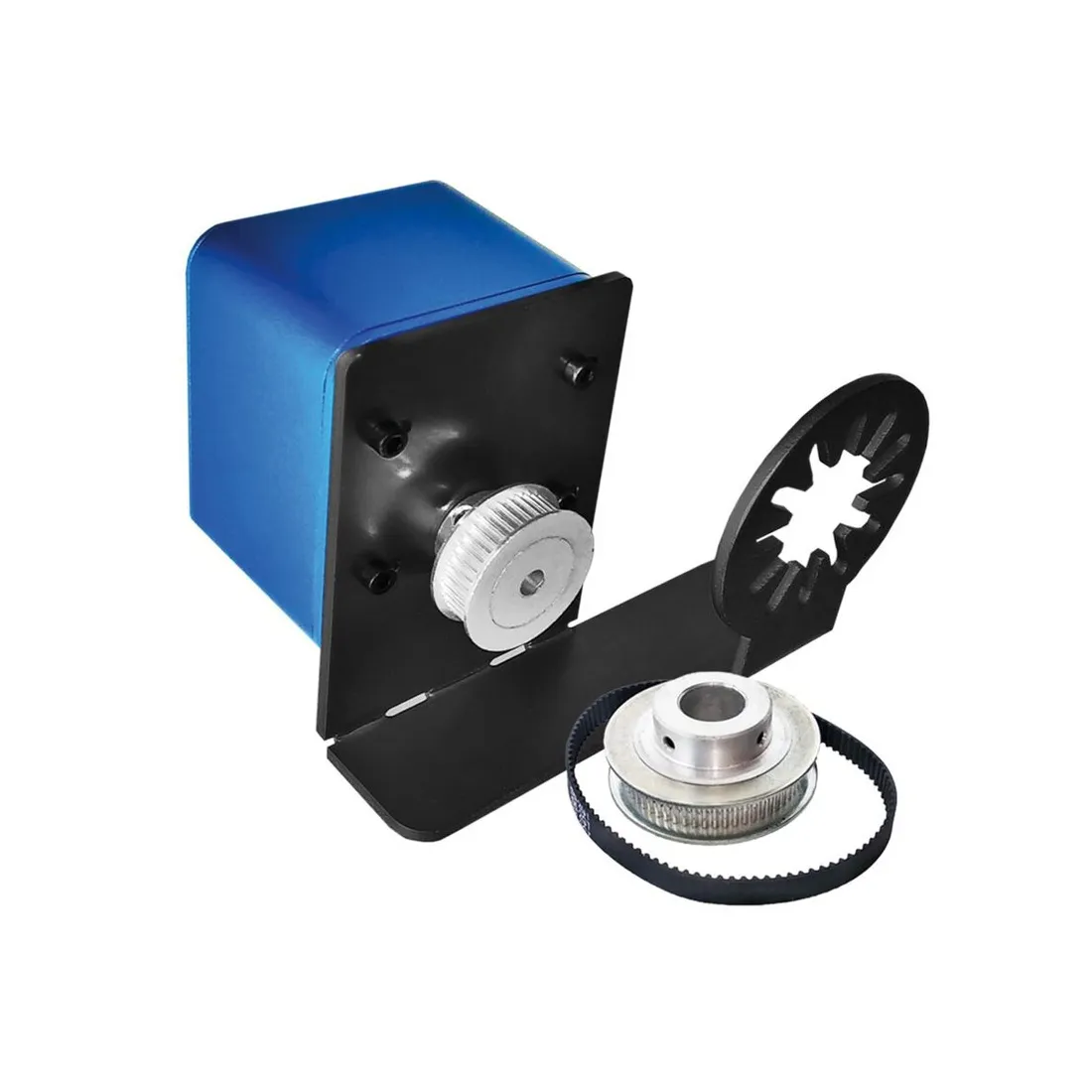

Contenu de la livraison
- 1 moteur Pegasus Astro FocusCube Zero
- 1 support SCT type “margarita”
- 1 sonde de température numérique de 0,6 m
- 1 câble USB Type-B de 1,8 m
- 2 poulies aluminium (60 et 40 dents)
- 1 courroie de transmission
- 4 vis M3x6 mm pour fixation du boîtier
- Visserie métrique et rondelles pour installation sur SCT
FAQ - Questions fréquentes
Le FocusCube Zero est-il compatible avec tous les télescopes SCT ?
Le FocusCube Zero a été spécialement conçu pour les télescopes Celestron SCT, EdgeHD et RASA. Certains modèles Meade peuvent également être compatibles selon la forme de la molette de mise au point. Il est conseillé de vérifier la compatibilité avant commande pour les anciens modèles.
Peut-on utiliser le FocusCube Zero pour l’autofocus automatique ?
Oui, il est parfaitement adapté à l’autofocus automatique avec les logiciels compatibles ASCOM ou INDI. Il permet d’obtenir des courbes V précises et répétables, idéales pour les longues sessions d’astrophotographie.
Le système nécessite-t-il un contrôleur externe ?
Non. Le FocusCube Zero est un système autonome intégrant déjà son électronique de contrôle. Aucun contrôleur additionnel n’est nécessaire.
Le FocusCube Zero fonctionne-t-il avec NINA ou Sequence Generator Pro ?
Oui. Grâce à la compatibilité ASCOM et INDI, il fonctionne avec les principaux logiciels d’astrophotographie comme NINA, Sequence Generator Pro, Voyager, APT ou MaximDL.
Pourquoi un moteur sans backlash est-il important ?
Le backlash correspond au jeu mécanique dans les mouvements de mise au point. Un système sans backlash garantit une focalisation plus précise, plus reproductible et particulièrement efficace pour les routines automatiques d’autofocus.
Le capteur de température est-il inclus ?
Oui, une sonde de température numérique est fournie dans le kit. Elle permet de surveiller les variations thermiques susceptibles d’influencer la mise au point.
Peut-on faire la mise au point manuellement ?
Oui, via un contrôleur manuel optionnel compatible Pegasus Astro. Celui-ci se connecte sur le port RJ45 du FocusCube Zero.
Le FocusCube Zero est-il adapté aux longues focales ?
Oui, il a été spécialement conçu pour les longues focales des télescopes Schmidt-Cassegrain et offre une précision parfaitement adaptée à l’astrophotographie haute résolution.
