TS-Optics UNCN2-G2 : un porte-oculaire Newton haute précision conçu pour l’astrophotographie lourde

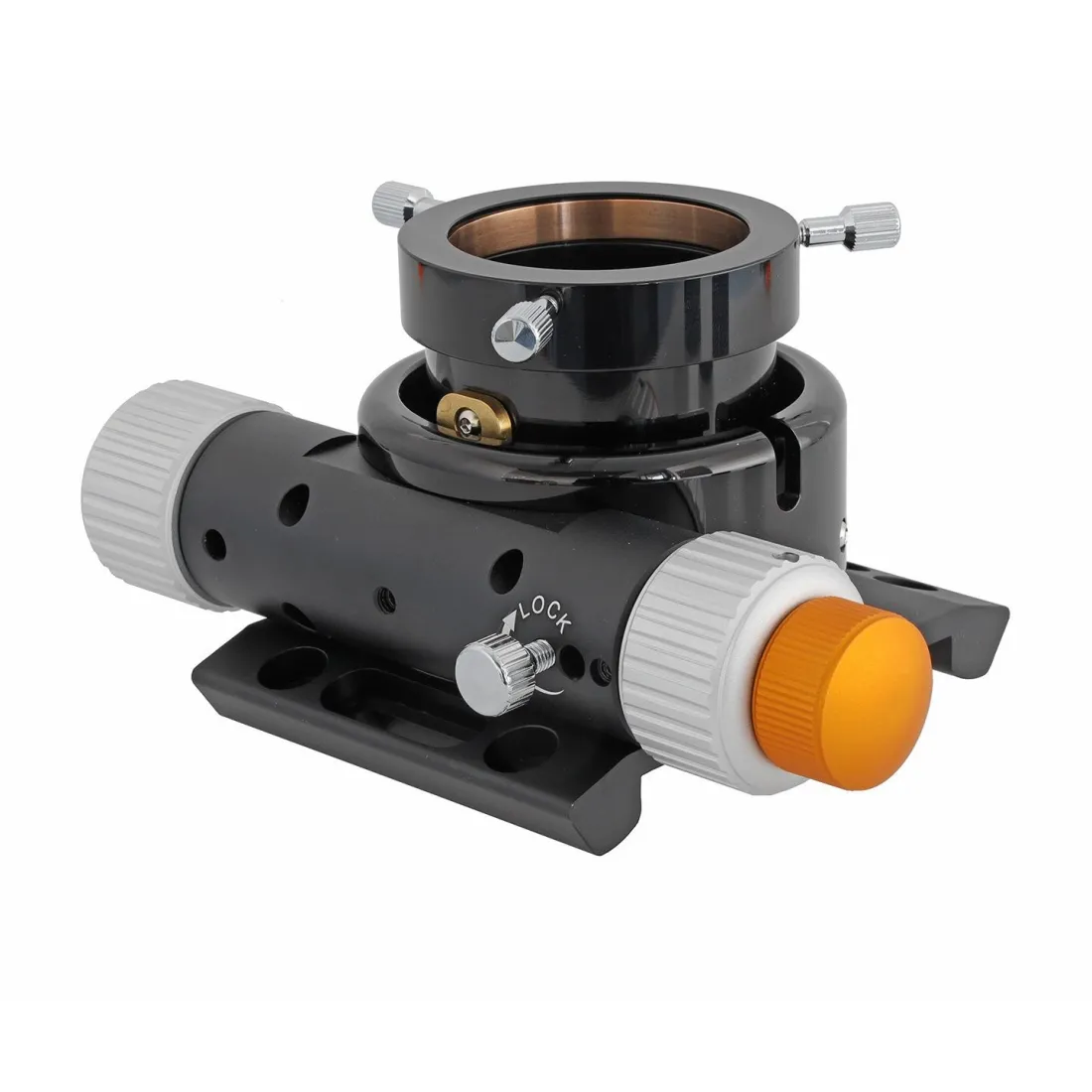

Le TS-Optics UNCN2-G2 est un porte-oculaire 2 pouces de type Rack & Pinion (RAP) développé pour les télescopes Newton destinés à l’astrophotographie. Sa conception mécanique haut de gamme lui permet de supporter des trains d’imagerie lourds pouvant atteindre 5 kg tout en conservant une excellente précision de mise au point.
Contrairement aux systèmes à friction classiques, le déplacement du tube coulissant s’effectue par crémaillère hélicoïdale et engrenage, garantissant un mouvement parfaitement contrôlé sans risque de glissement, même sous forte charge. Cette architecture en fait une solution idéale pour les configurations comprenant caméra refroidie, roue à filtres, correcteur de coma, diviseur optique ou autres accessoires lourds.
Une rigidité exceptionnelle grâce à une conception sur 8 roulements
Le tube coulissant est guidé par huit roulements à billes de grande dimension assurant un maintien extrêmement stable et une parfaite fluidité de déplacement.
Cette conception élimine les risques de basculement du tube de mise au point et garantit un alignement précis du train optique. Même lorsque le porte-oculaire est fortement sollicité, la qualité du guidage reste constante et la mise au point conserve toute sa précision.
L’ensemble offre une excellente stabilité mécanique, particulièrement appréciable pour l’imagerie longue pose à haute résolution.
Mise au point démultipliée ultra précise
Le TS UNCN2-G2 dispose d'une démultiplication fine 1:11 permettant un réglage extrêmement précis de la focalisation.
Cette caractéristique devient particulièrement importante avec les instruments rapides utilisés en astrophotographie, où la profondeur de champ est très faible et où le moindre déplacement peut affecter la netteté de l'image.
La course de mise au point par crémaillère est de 22 mm, offrant un réglage précis et confortable pour la majorité des configurations optiques.
Filetage M54 intégré pour des connexions vissées rigides

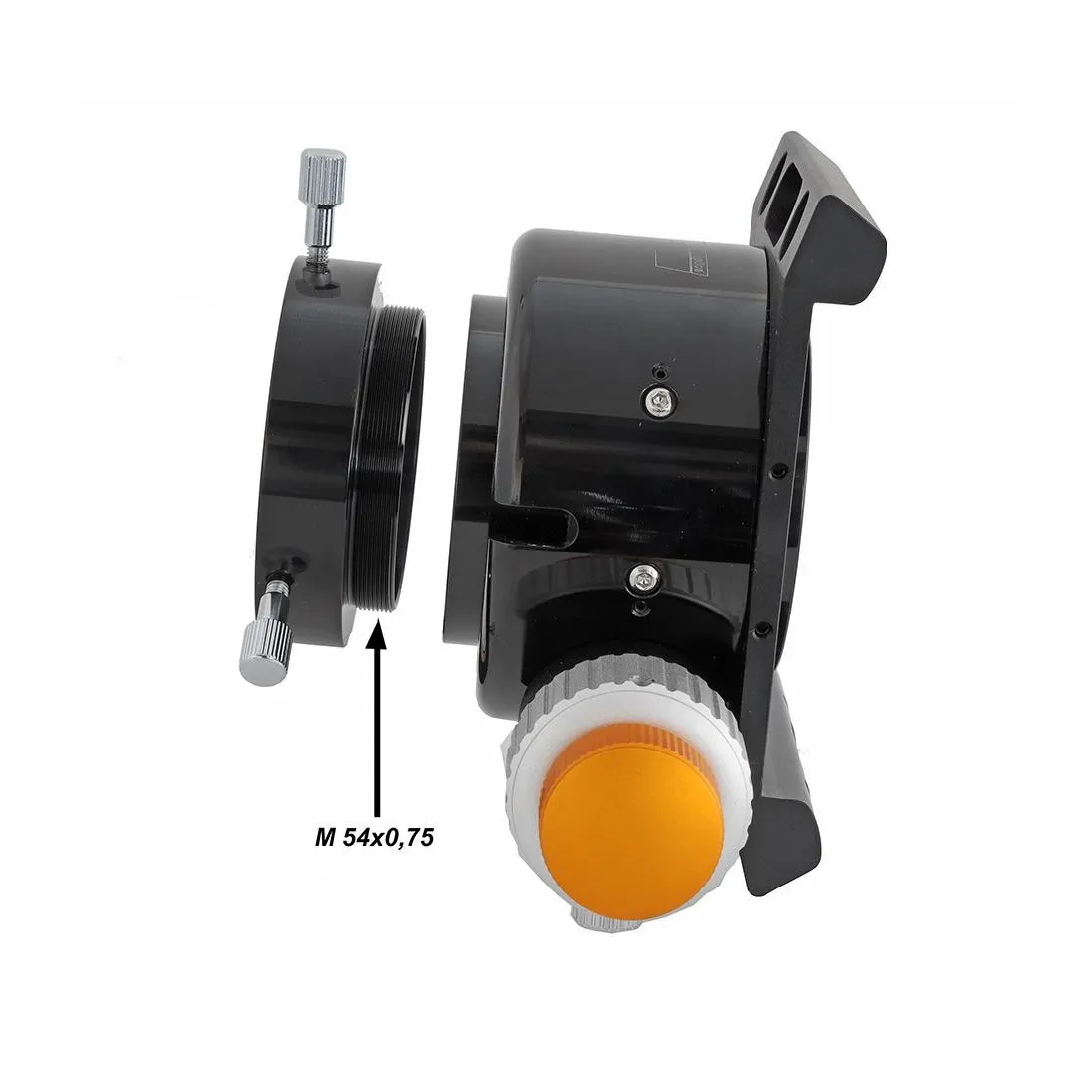

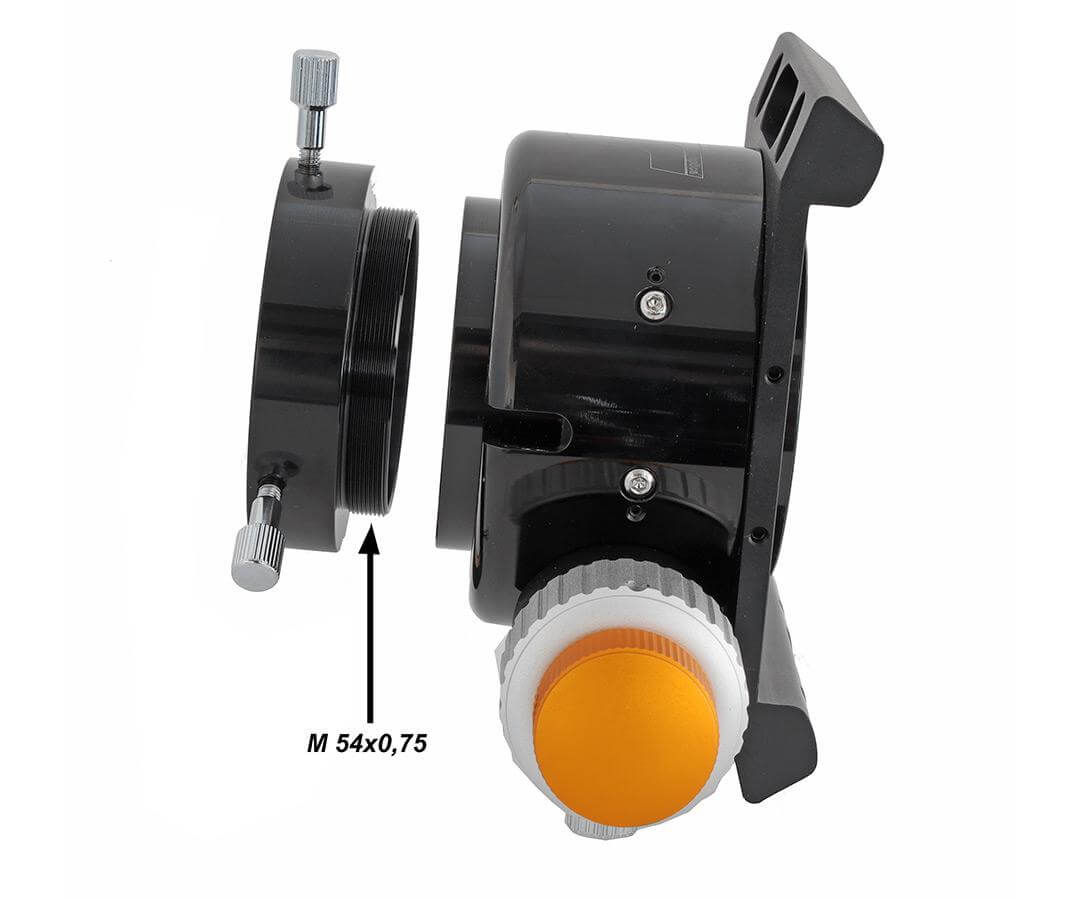

L'une des caractéristiques majeures du UNCN2-G2 est la présence d'un filetage femelle M54x0,75 directement intégré au tube coulissant.
Cette interface permet de connecter directement correcteurs de coma, adaptateurs et accessoires photo par vissage afin d'éliminer les jeux mécaniques et les risques de tilt souvent rencontrés avec les serrages par bague.
Le porte-oculaire est également compatible avec des tubes allonges M54 optionnels permettant d'augmenter le tirage lorsque cela est nécessaire.
Côté accessoires, plusieurs possibilités de raccordement sont disponibles :
- Récepteur 2"

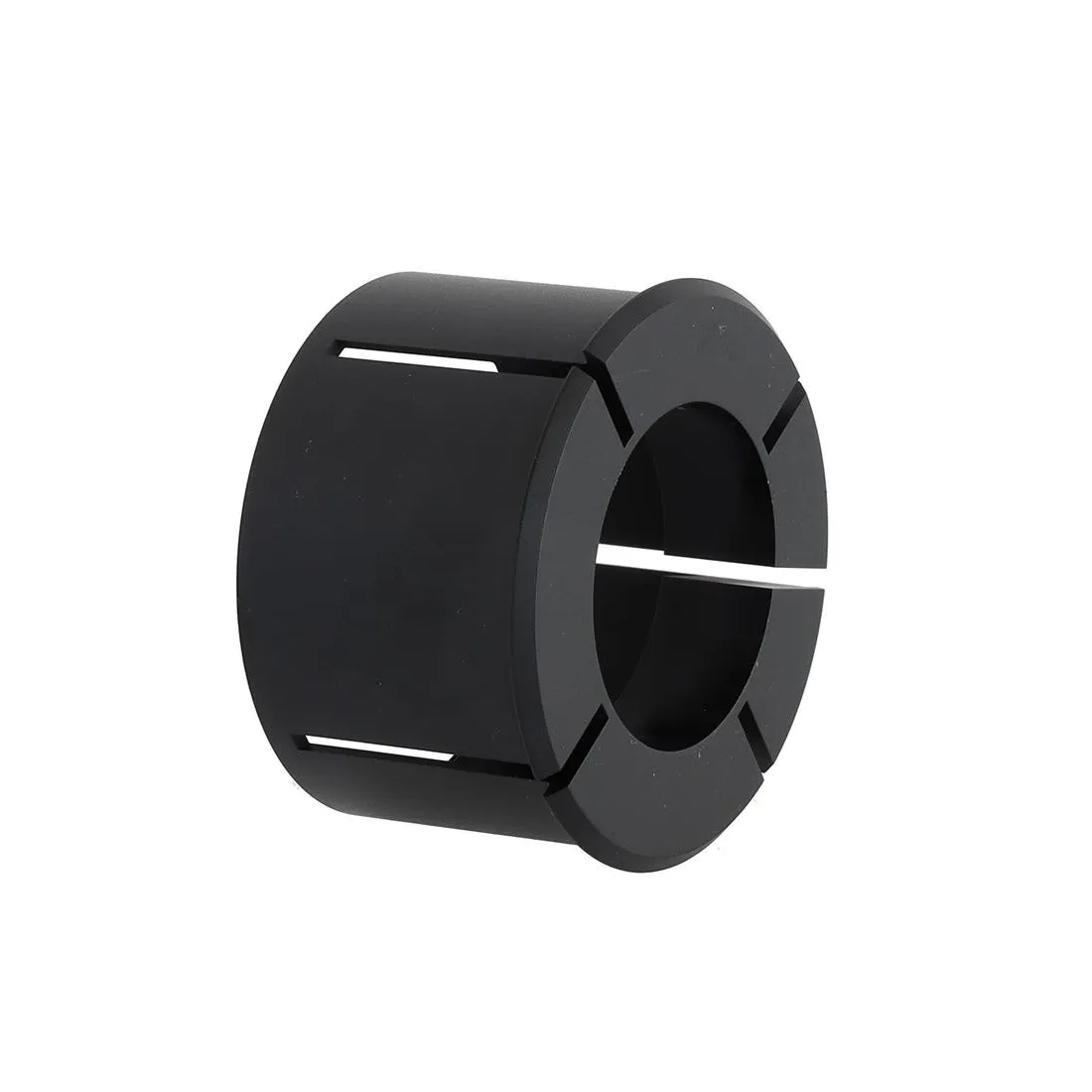

- Adaptateur auto-centrant 1,25"
- Filetage femelle M54x0,75
Une hauteur minimale particulièrement réduite
Avec seulement 58 mm de hauteur jusqu’au récepteur 2 pouces et 50 mm jusqu’au filetage M54 du tube coulissant lorsque celui-ci est rentré, le TS-Optics UNCN2-G2 fait partie des porte-oculaires les plus compacts de sa catégorie.
Cette faible hauteur facilite l’obtention du foyer avec de nombreuses configurations d’astrophotographie tout en laissant davantage de marge pour l’utilisation de correcteurs et d’accessoires spécifiques.
Verrouillage sans tilt pour préserver l’alignement optique
Contrairement à de nombreux porte-oculaires qui immobilisent le tube coulissant en exerçant une pression directe sur celui-ci, le système de verrouillage du UNCN2-G2 agit directement sur l’axe d’entraînement.
Cette solution évite toute déformation ou inclinaison du tube lors du serrage et garantit le maintien exact de la position de focalisation.
Le verrouillage conserve ainsi un alignement optique parfait, un avantage particulièrement important en astrophotographie grand champ et haute résolution.
Installation simplifiée sur les télescopes Newton

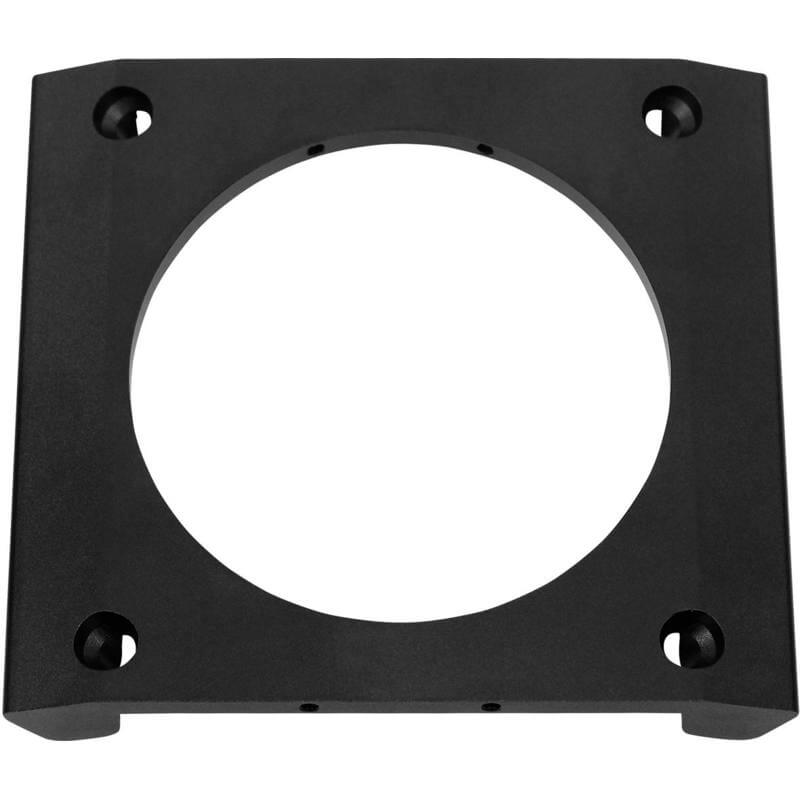

Le porte-oculaire est livré avec sa base de fixation adaptée aux tubes Newton de diamètre supérieur ou égal à 230 mm.

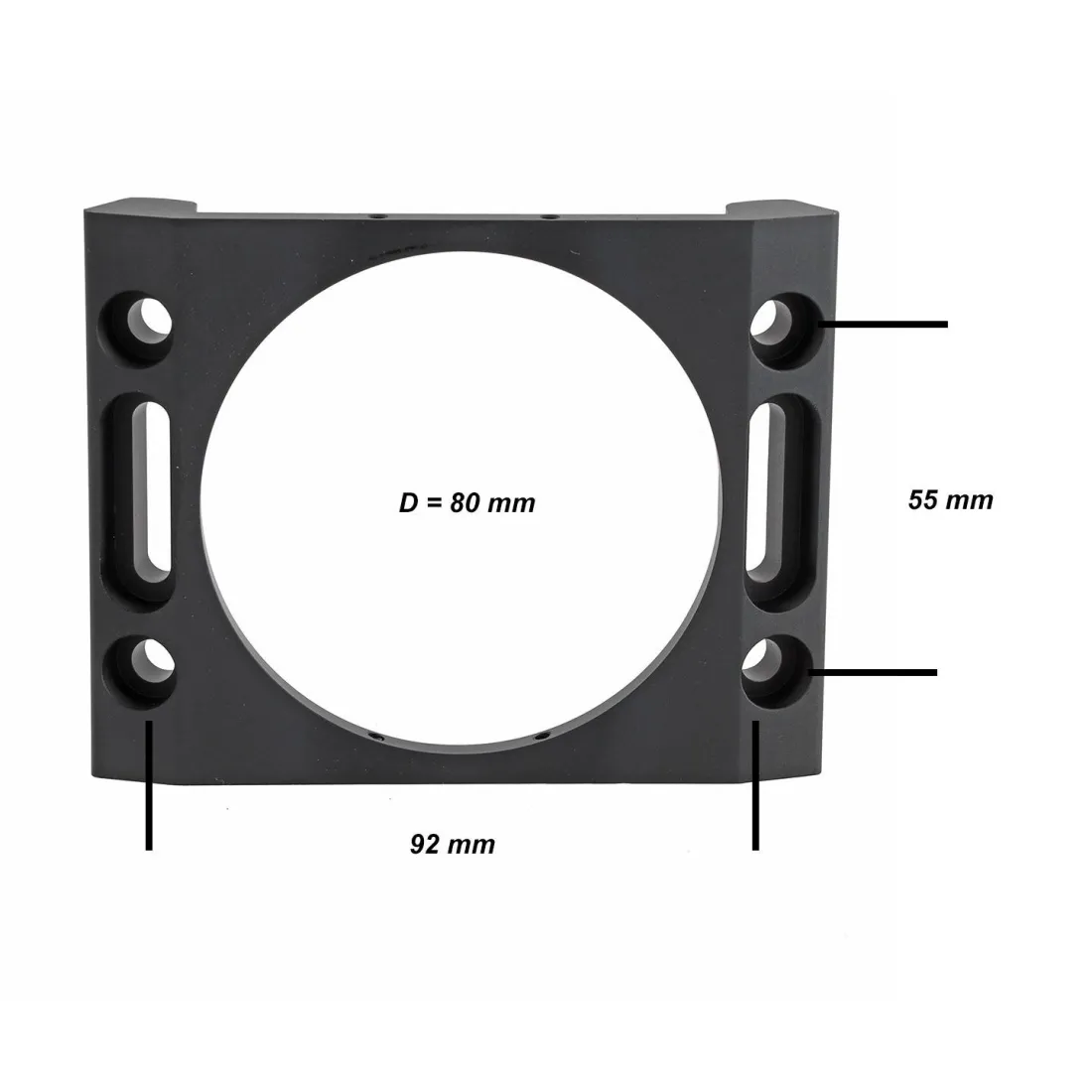

Le système de fixation repose sur une queue d’aronde circulaire auto-centrante de 80 mm de diamètre garantissant un montage rigide et précis.
La base dispose de plusieurs perçages et trous oblongs facilitant l'installation sur de nombreux tubes existants.
Compatible avec la motorisation de mise au point
Le TS-Optics UNCN2-G2 peut recevoir différents systèmes de motorisation optionnels permettant d’automatiser totalement la mise au point.
Cette compatibilité est particulièrement intéressante pour les astrophotographes souhaitant intégrer le focuser dans une installation pilotée à distance ou automatisée.
Points forts
- Porte-oculaire Newton 2" haute précision pour astrophototographie
- Conception Rack & Pinion (RAP) sans glissement
- Charge admissible jusqu'à 5 kg
- Guidage par 8 roulements à billes
- Filetage femelle M54x0,75 intégré
- Compatible connexions vissées pour limiter le tilt
- Course de mise au point de 22 mm
- Démultiplication fine 1:11
- Verrouillage sans basculement du tube coulissant
- Hauteur réduite de seulement 58 mm
- Hauteur de 50 mm jusqu’au filetage M54
- Compatible avec les tubes allonges M54
- Base Newton incluse
- Compatible motorisation de mise au point
- Adaptateur auto-centrant 1,25" fourni
Fiche technique
| Caractéristique |
Valeur |
| Modèle |
TS-Optics UNCN2-G2 |
| Type |
Porte-oculaire RAP (Rack & Pinion) |
| Utilisation |
Observation et astrophotographie |
| Charge maximale |
Jusqu'à 5 kg |
| Guidage |
8 roulements à billes |
| Système d'entraînement |
Crémaillère hélicoïdale |
| Course de mise au point |
22 mm |
| Réduction fine |
1:11 |
| Hauteur minimale vers coulant 2" |
58 mm |
| Hauteur minimale vers filetage M54 |
50 mm |
| Connexions côté accessoires |
1,25", 2" et M54x0,75 femelle |
| Filetage intégré |
M54x0,75 femelle |
| Verrouillage |
Sur axe d'entraînement |
| Fixation sur la base |
Queue d’aronde auto-centrante Ø80 mm |
| Entraxe de fixation |
55 mm longitudinal / 92 mm transversal |
| Trous oblongs |
Oui |
| Poids |
900 g |
| Diamètre bride moteur |
25 mm |

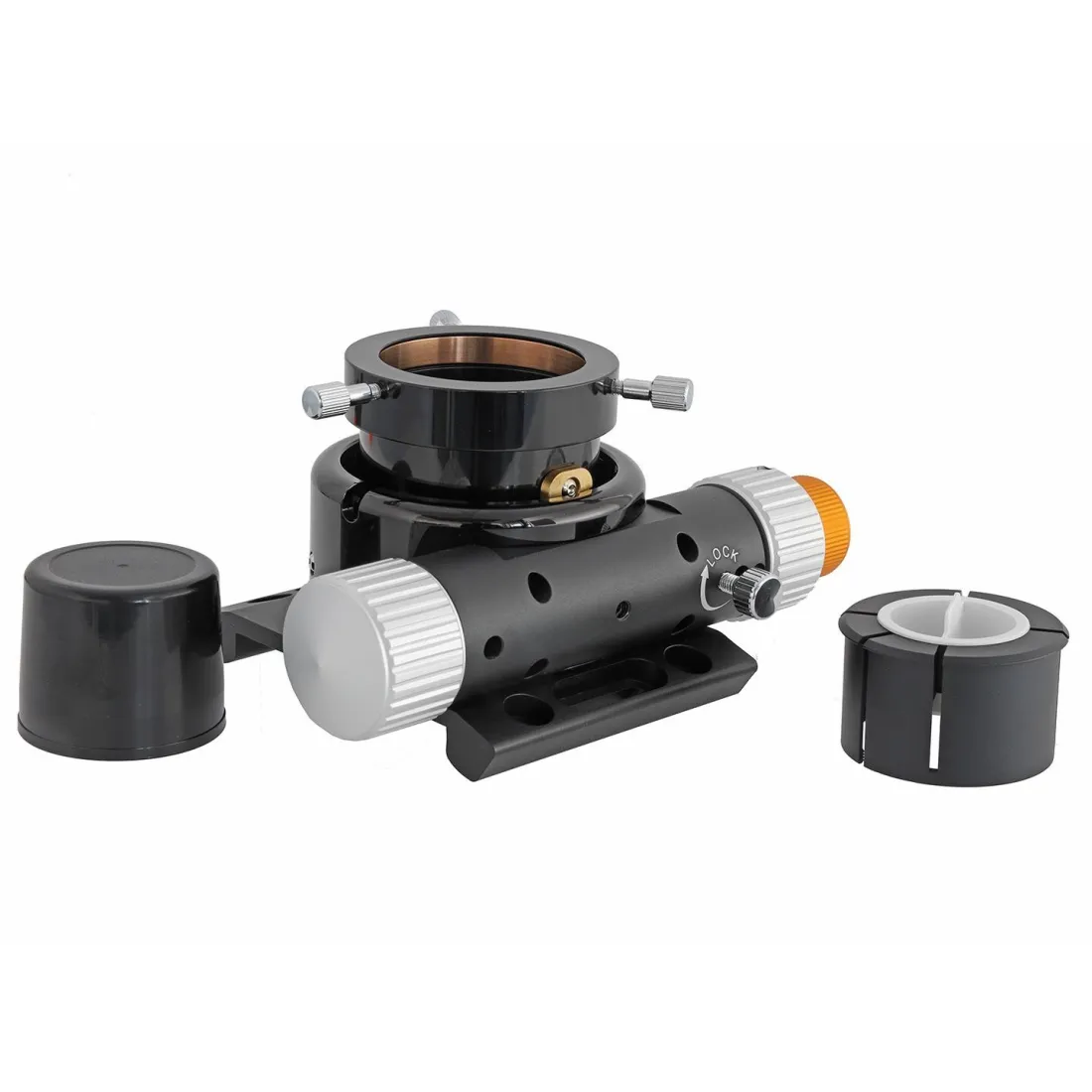

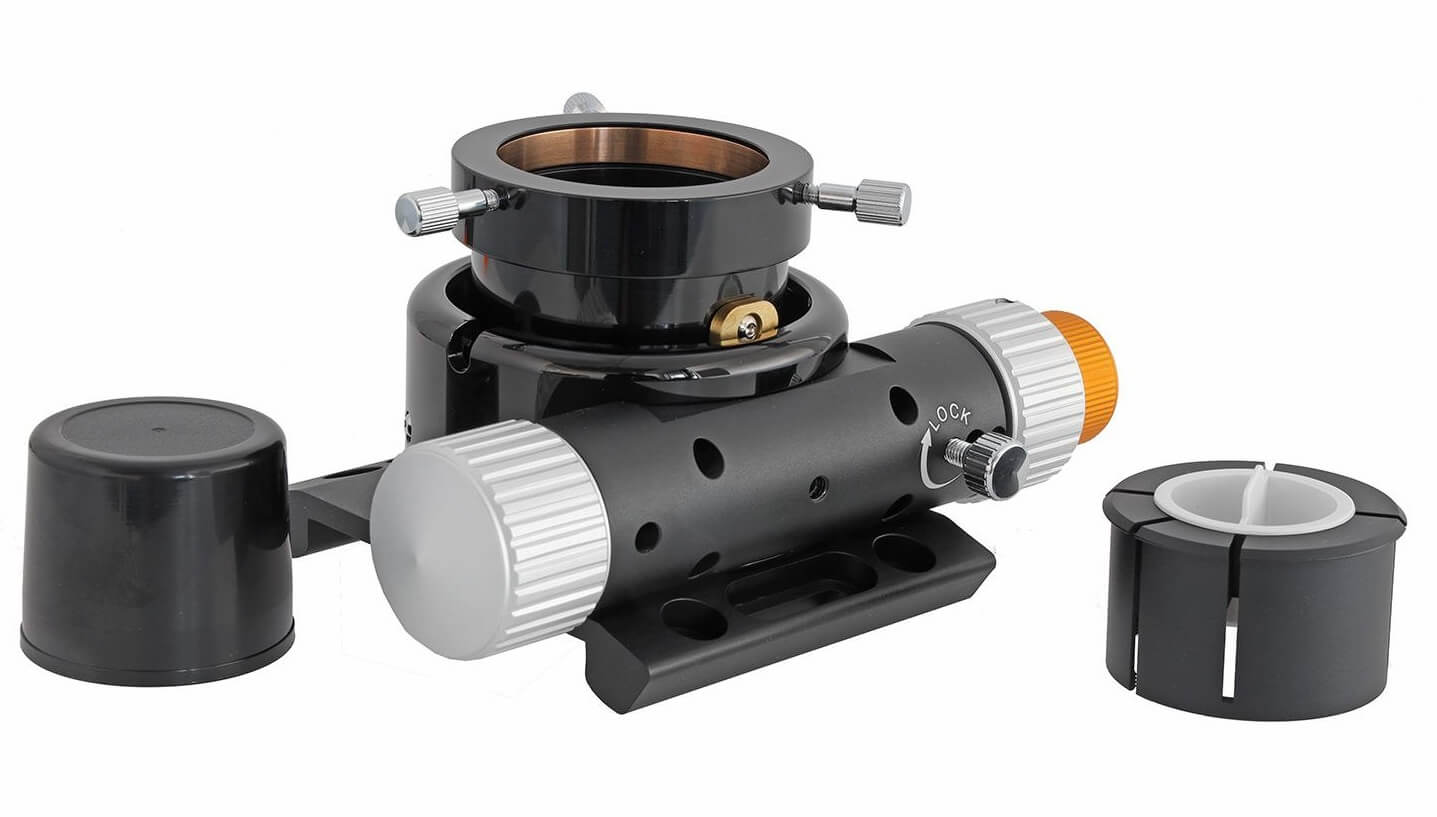

Contenu de la livraison
- Porte-oculaire TS-Optics UNCN2-G2
- Base de fixation Newton
- Adaptateur auto-centrant 1,25"
- Bouchon anti-poussière
- Capot de protection pour la démultiplication fine
FAQ - Questions fréquentes
Ce porte-oculaire est-il adapté à l’astrophotographie ?
Oui. Le TS-Optics UNCN2-G2 a été spécifiquement développé pour l’astrophotographie avec des trains optiques lourds. Sa capacité de charge de 5 kg, son guidage sur 8 roulements et son système à crémaillère garantissent une excellente stabilité.
Peut-il supporter une caméra refroidie avec roue à filtres ?
Oui. Il est conçu pour supporter sans difficulté des configurations comprenant caméra refroidie, roue à filtres, correcteur de coma, diviseur optique et autres accessoires lourds.
Quel est l’avantage du filetage M54 intégré ?
Le filetage M54x0,75 permet de relier directement les correcteurs et accessoires par vissage. Cette connexion rigide réduit fortement les risques de tilt et améliore l’alignement du train optique.
Le porte-oculaire peut-il glisser sous une charge importante ?
Non. Grâce à son système Rack & Pinion à engrenages, le déplacement du tube ne repose pas sur une simple friction. Le glissement est donc pratiquement impossible même sous forte charge.
Est-il compatible avec un moteur de mise au point ?
Oui. Le UNCN2-G2 peut recevoir des systèmes de motorisation optionnels permettant l’automatisation complète de la mise au point.
Sur quels télescopes Newton peut-il être installé ?
La base fournie est adaptée aux tubes Newton à partir de 230 mm de diamètre. Elle convient notamment aux Newton d'environ 200 mm d'ouverture et plus selon leur conception mécanique.
Pourquoi choisir le TS-Optics UNCN2-G2 ?
Ce porte-oculaire combine rigidité, précision, faible hauteur mécanique et forte capacité de charge. Son filetage M54 intégré, sa démultiplication fine 1:11 et son système de verrouillage sans tilt en font une solution particulièrement performante pour les astrophotographes exigeants recherchant une mise au point fiable et reproductible.
