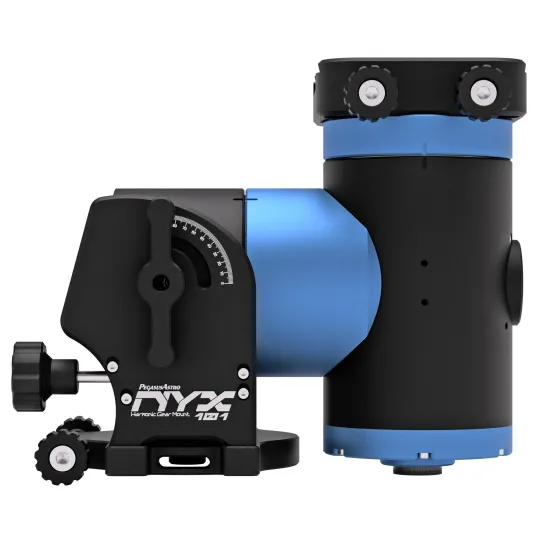

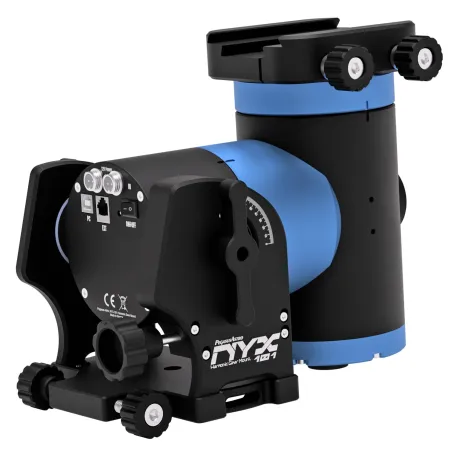

Monture harmonic NYX-101 Pegasus Astro

PA-NYX101

Neuf

Monture harmonic (entraînement par ondes de contrainte) haute performance à charge utile élevée qui peut facilement transporter un équipement d'imagerie jusqu'à 20 kg sans avoir besoin d'un contrepoids ou d'un arbre.

Plus de détails

Expédié sous 7 à 10 jours

En achetant ce produit vous pouvez gagner jusqu'à 354 points de fidélité. Votre panier totalisera 354 points pouvant être transformé(s) en un bon de réduction de 53,10 €.


3 549,00 € TTC

Fiche technique

Type de montureEquatoriale
Poids de la monture (kg)6,5
Monture motoriséeOui (2 axes)
Système GoToOui
Capacité de charge (kg)20

En savoir plus

Nyx, l'ancienne déesse grecque de la nuit, a éclairé Pegasus Astro pour concevoir et produire un support haute performance à charge utile élevée qui peut facilement transporter un équipement d'imagerie jusqu'à 20 kg sans avoir besoin d'un contrepoids ou d'un arbre.

L'entraînement par ondes de contrainte sur les mouvements RA et DEC assure un fonctionnement sans jeu avec un couple élevé à des charges utiles élevées. Un corps en alliage d'aluminium 6061 entièrement usiné CNC, anodisé noir et bleu, et une sélection de pièces de marque (moteurs pas à pas, engrenage à onde de contrainte) à l'intérieur du support garantissent que le Nyx-101 fonctionnera parfaitement pendant de nombreuses années. Le support comprend un frein électronique sur l'axe RA pour empêcher le recul lorsque l'alimentation est coupée ainsi que des arrêts de limite de sécurité pendant le balayage ou le suivi.

Engrenages à ondes de contrainte de haute précision

Les engrenages harmoniques sur les deux axes garantissent une charge utile élevée et un fonctionnement fluide et sans jeu.
Une combinaison hybride d'un moteur pas à pas et d'un système de courroie avec une électronique sophistiquée peut entraîner l'axe RA jusqu'à 0,10 acsecs de résolution.
La réduction sur l'axe RA est de 500:1 et de 300:1 sur l'axe DEC.

Prise en charge de charges d'imagerie élevées

Les contrepoids ne sont pas nécessaires pour les poids jusqu'à 20 kg. (des contrepoids peuvent être installés pour des charges photographiques plus élevées - compatibilité avec l'arbre M12)

Conception légère

Conception légère, par rapport à la charge utile de poids que le support peut soulever.
L'alliage d'aluminium usiné CNC AL6061 utilisé pour les avions fait du support un excellent choix pour votre configuration.
Poids de montage 6,4 kg
D'un petit réfracteur à un télescope SCT de 11 pouces entièrement chargé, le NYX-101 peut facilement gérer la charge utile

Mode équatorial ou azimutal

La monture peut être utilisée comme monture équatoriale allemande ou comme ALT/AZ, plus adaptée aux observations visuelles.
Le mode peut être commuté depuis notre PC ou notre application mobile

Contrôle sans fil et USB intégré

NYX-101 prend en charge la connectivité sans fil et USB 2 prête à l'emploi.
Les deux technologies peuvent fonctionner simultanément. Le support est compatible avec le protocole LX200 et Sky Safari pour une interaction mobile

Frein de mise hors tension

Un frein de mise hors tension de sécurité est installé sur l'axe RA et fournit un arrêt sûr instantané lors d'une coupure de courant planifiée ou non.

Fonctionnalités clés supplémentaires

  • Fonctionnement sur batterie DC 12 Volts

NYX-101 ne nécessite que 12 V pour son bon fonctionnement. Cela signifie que vous pouvez utiliser votre batterie 12V normale sans aucun convertisseur supplémentaire. Le support consomme moins de 0,6 A pendant le suivi et jusqu'à 2,5 A pendant le pivotement.

  • Alimentation sécurisée et USB

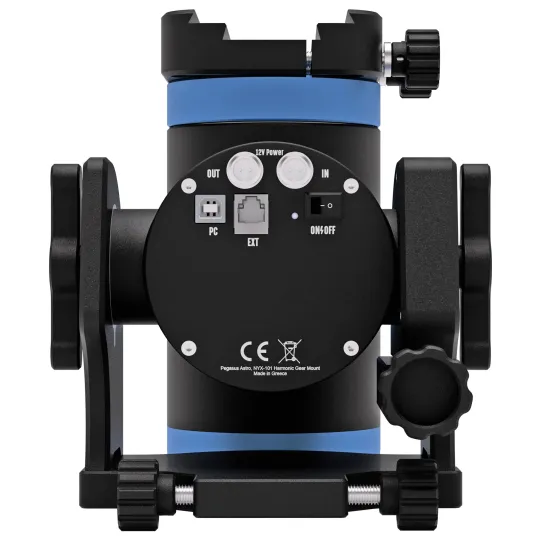

Le câble d'alimentation est de type GX12 et peut se verrouiller en toute sécurité sur le support. La prise spéciale USB de type B assure une prise en main sûre. Ces deux douilles sont placées sur la partie non mobile du support. Aucun câble ne bouge pendant les balayages et le suivi. Une deuxième prise GX12 vous permet d'alimenter votre équipement d'imagerie.

  • Corrections de réfraction

NYX-101 intègre un capteur barométrique nécessaire pour calculer les corrections de réfraction atmosphérique pendant le suivi de la monture. Pour les petites focales, cela peut être exagéré, mais si vous avez un SCT, vous remarquerez un changement bienvenu dans vos performances de guidage.

  • Plaque de selle universelle

NYX-101 comprend une selle universelle à profil bas et rigide qui accepte les queues d'aronde Vixen et Losmandy 3-ich.

  • Port d'autoguidage ST-4 intégré

Un port ST-4 est disponible à l'arrière du support. Le port est compatible avec une simple télécommande ou avec une caméra de guidage ST-4.

  • Adaptateur Polemaster

A l'avant de la monture, il y a une place pour le QHY Polemaster (adaptateur inclus), qui vous permet d'effectuer un alignement polaire précis, nécessaire pour vos séances d'imagerie.

  • Assistant électronique pour l'alignement polaire initial

Un ensemble de capteurs vous permet d'orienter la monture à l'altitude et à l'azimut corrects afin d'avoir un alignement polaire initial approximatif (pour les focales inférieures telles que les objectifs de caméra ou les observations visuelles). Notre application mobile vous guide tout au long de ce processus.

  • Protection contre l'inversion de polarité de tension

NYX-101 a été conçu avec une protection contre l'inversion de polarité de tension. Un économiseur si vous inversez accidentellement la tension ou la polarité de la batterie pendant la nuit.

  • Support de contrepoids en option

Le support ne nécessite pas de contrepoids pour une charge utile jusqu'à 20 kg. Cependant, si vous souhaitez installer des contrepoids pour des charges utiles plus élevées, il y a un trou d'arbre fileté compatible M12 à l'extrémité de l'axe DEC.

  • Assistance ASCOM, INDI, Sky Safari

La monture prend entièrement en charge les frameworks ASCOM6 et INDI. Sky-Safari est également pris en charge, ce qui vous permet de contrôler la monture via votre appareil mobile.

  • Compatibilité LX200

Le protocole LX200 est entièrement compatible avec NYX-101. Sky-Safari est prêt à l'emploi avec le support.

  • Contrôle mobile

Une application mobile pour les plates-formes IOS et Android vous permet de contrôler les deux axes de la monture, de pivoter vers des catalogues installés de milliers de cibles du ciel nocturne et d'effectuer un alignement polaire approximatif via un assistant polaire électronique.

  • Limites de sécurité sur l'axe RA

Les encodeurs de limite de sécurité sur l'axe RA empêchent les accrocs de câbles internes ou les collisions avec le trépied.

  • Mise à jour du firmware

Un processus de mise à niveau simple du micrologiciel vous permet de rester à jour avec les corrections de bogues et les dernières fonctionnalités de la monture.

Accessoires optionnels

Trépied en fibre de carbone Pegasus Astro

Il s'agit du trépied en fibre de carbone Pegasus Astro pour le support d'entraînement harmonique NYX-101 (PEG-TRPD101).

Les pieds du trépied sont rigides et légers, fabriqués à partir de fibre de carbone. Nous suggérons fortement d'utiliser ce trépied avec un équipement d'imagerie jusqu'à 15 kg.

     Longueur rétractée : 65 cm
     Longueur maxi : 120 cm
     Poids : 2000 gr
     Capacité de charge maximale : 50 kg
     Angle des jambes : 35° Fixe

Dans la boite :

     Trépied en carbone
     Adaptateur de trépied en carbone
     Sac de transport / rangement
     2 x clés hexagonales Alen
     Pointes métalliques (3 pièces) pour remplacer les chaussures en caoutchouc

Extension demi-pilier 180mm

Une extension de jetée (+18 cm / 7″ est disponible). La jetée peut être facilement construite en achetant les trois pièces suivantes :

Remarque 1 : si vous ne possédez pas le trépied en carbone, l'adaptateur de trépied EQ6/universel peut être doublé pour assembler l'extension demi-pilier.
Remarque 2 : Trois entretoises supplémentaires peuvent être achetées pour augmenter la stabilité de la jetée.
(Le demi-pilier accepte jusqu'à 6 entretoises).

Adaptateurs

Adaptateur de trépied en carbone NYX-101
(Inclus dans le trépied en carbone PEG-TRPD101)

NYX-101 EQ6 / Adaptateur universel
PEG-ADAPT101-EQ6

Extension avec 3 ou 6 entretoises.
(Lot de 3 entretoises : PEG-ADAPT101-STDOFF)

Scénarios d'assemblage et d'utilisation


NYX-101 avec extension de pilier sur un trépied en aluminium (compatible EQ6).
Il s'agit d'un exemple classique d'utilisation de votre trépied en aluminium EQ6 avec l'extension demi-pilier, et avec 2 adaptateurs PEG-ADAPT101-EQ6.

Dans la boite

Support d'engrenage harmonique NYX-101

Alimentation 12V / 5A avec prise GX12

Sac de transport souple



Câble USB2 Type B (coudé à 90°)



Arbre A/Z (pour adaptateurs)

Schéma

Dimensions NYX-101

Pier (EQ6) Adaptateur Mécanique

Spécifications techniques

Matériau Alliage d'aluminium aéronautique 6061 usiné CNC
Monter en mode équatorial ou azimutal
Mount Drive Strain Wave (Harmonic) Gear and Belt résultant de la réduction 500: 1 (RA) et 300: 1 (DEC)
Capacité de charge 20 kg sans contrepoids, et de 30 kg avec contrepoids (en option)
Poids 6,5 kg
Frein de sécurité / hors tension sur l'axe RA
Queue d'aronde Vixen et Losmandy 3 pouces
Résolution du moteur RA 0,10"
Max Slew 6 degrés/sec
Tension d'alimentation 12V DC non régulée
0,7 A pendant le suivi, 2 A pendant le pivotement
Orifice de guidage ST4
Arbre de contrepoids Arbre M12 (pas de 1,75 mm)
Communication sans fil 802.11g et USB2
Température de fonctionnement -20° à + 50°C
Garantie 3 ans
Fabriqué en Grèce (conçu, assemblé et testé). Pegasus Astro organise avec soin l'ensemble du processus de fabrication, de test et d'emballage.
