Caméra d’autoguidage ZWO ASI120MM Mini : compacité, sensibilité et efficacité pour un guidage précis

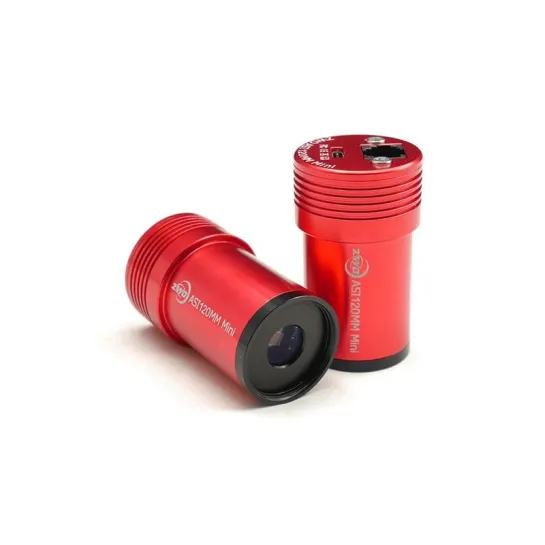

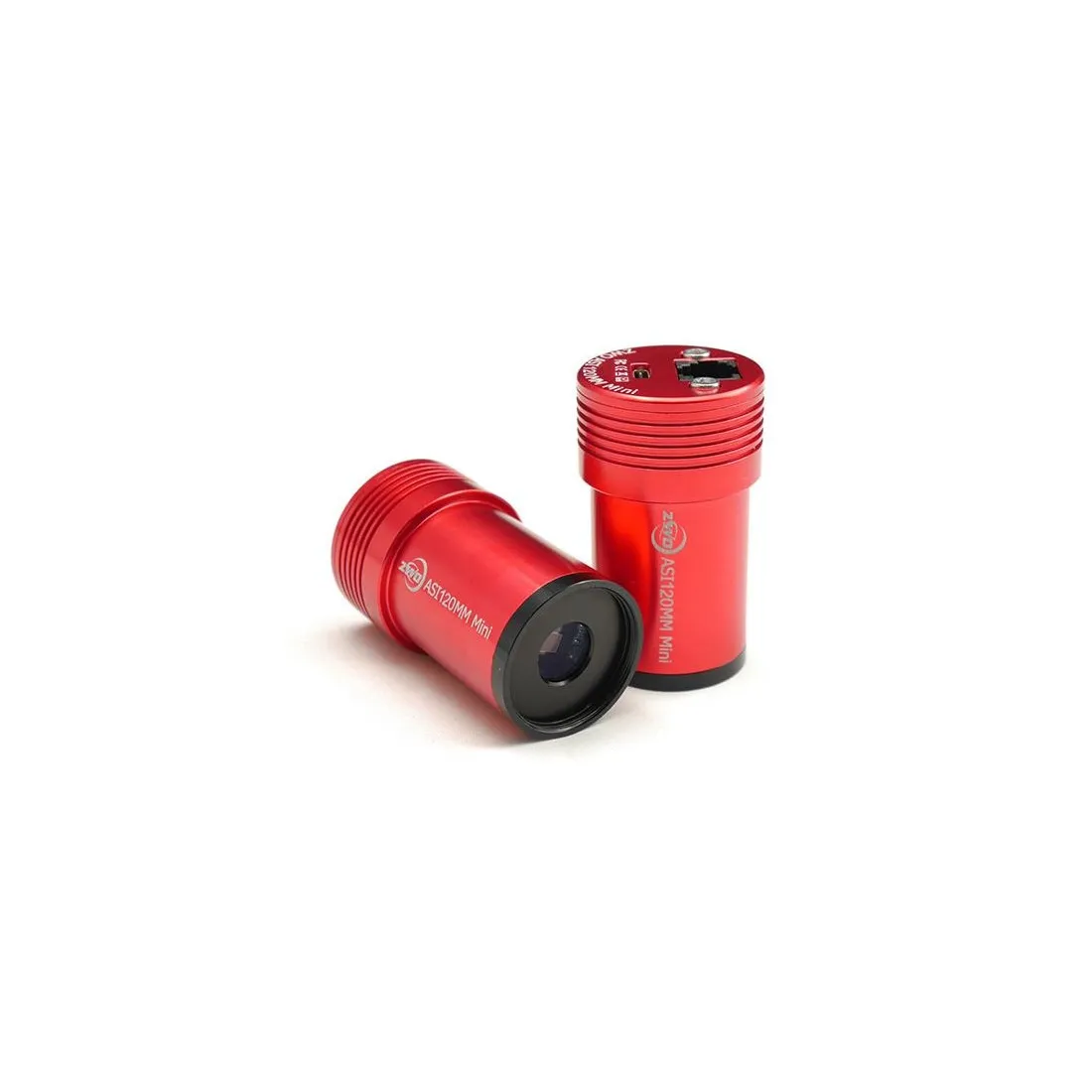

La caméra ZWO ASI120MM Mini s’inscrit dans la gamme “Mini” du fabricant ZWO (Zhen Wang Optical), conçue pour offrir une solution d’autoguidage performante dans un format ultra-compact. Reprenant le capteur éprouvé AR0130CS déjà utilisé sur la version ASI120MM, cette déclinaison Mini mise sur la légèreté, la simplicité d’intégration et une excellente sensibilité, idéale pour les configurations nomades comme fixes.
Grâce à son design au format oculaire 31,75 mm, elle s’insère directement dans un porte-oculaire sans adaptateur spécifique. Cette conception permet une mise en œuvre rapide sur une lunette guide ou un diviseur optique, avec un minimum d’ajustement de mise au point.
Une caméra pensée pour l’autoguidage, mais pas seulement

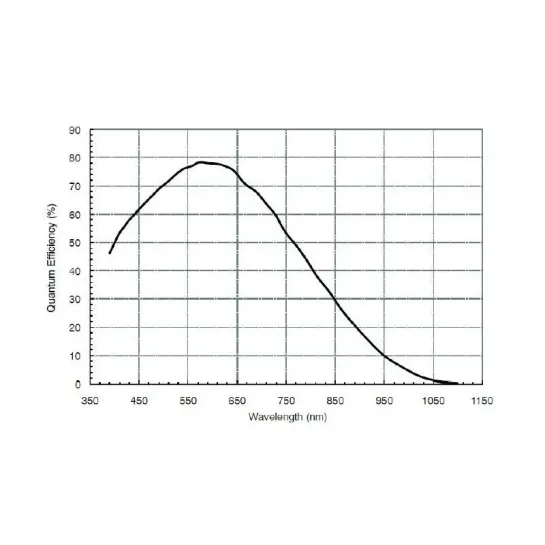

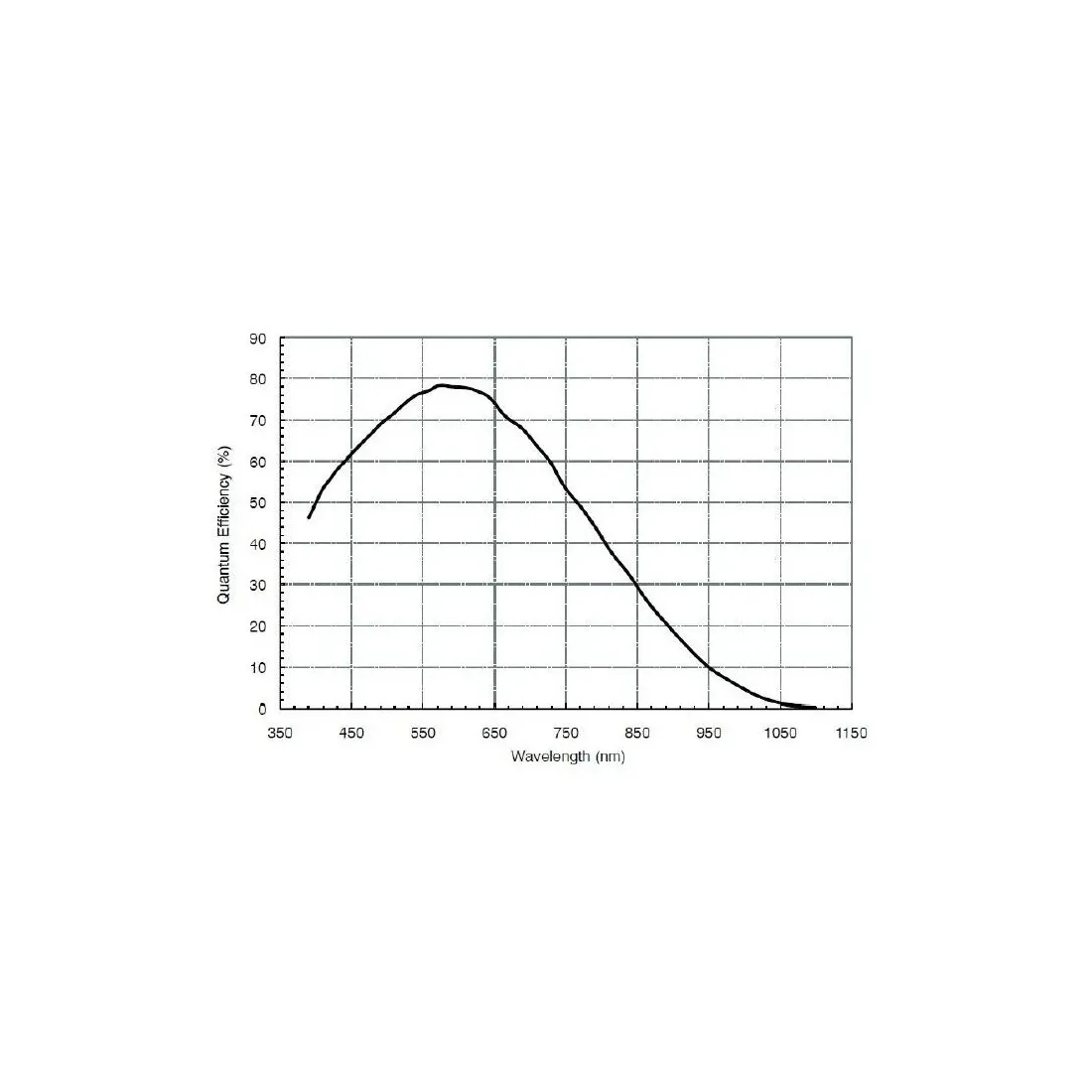

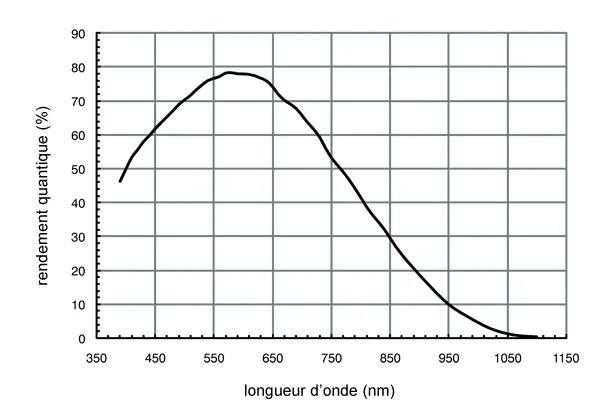

Le choix d’un capteur monochrome est ici stratégique : il garantit une sensibilité accrue et une meilleure détection des étoiles guides, même faibles. Avec un rendement quantique proche de 80 %, la caméra permet de travailler avec des temps de pose courts tout en conservant un signal exploitable, ce qui améliore la réactivité du guidage.
Son électronique assure un bruit de lecture contenu et une dynamique correcte, offrant des performances fiables dans la majorité des configurations d’autoguidage.
En parallèle, la caméra peut également être utilisée en imagerie planétaire ou comme caméra d’acquisition rapide, avec une cadence maximale de 35 images par seconde en pleine résolution. Son format compact permet même de l’utiliser comme “œil électronique” pour le monitoring ou l’observation assistée.
Intégration simple et grande polyvalence d’utilisation
La ZWO ASI120MM Mini a été pensée pour une intégration sans contrainte. Elle fonctionne en USB 2.0 via un connecteur USB-C, ce qui assure une compatibilité large tout en simplifiant l’alimentation, directement fournie par le port USB.

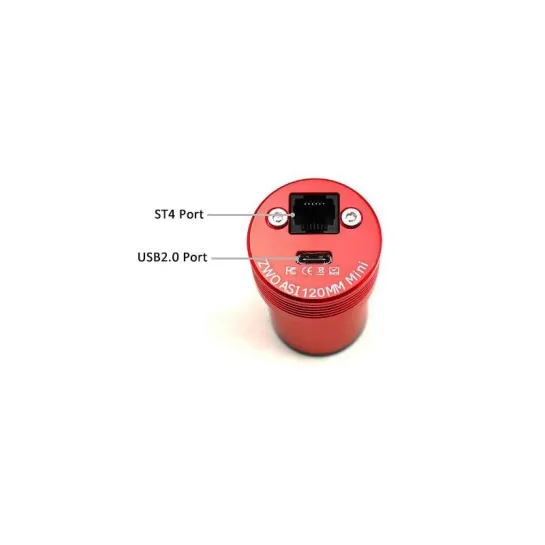

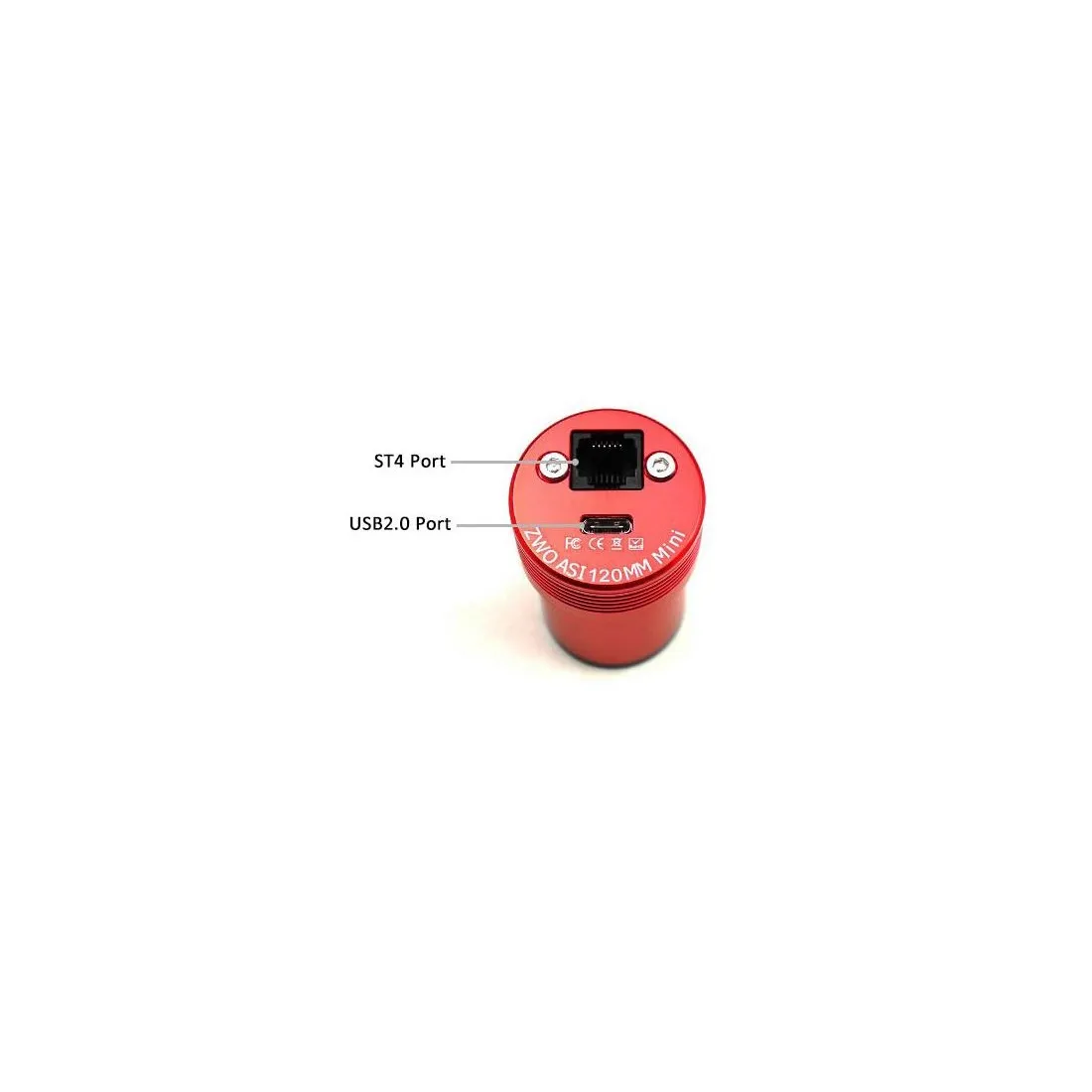

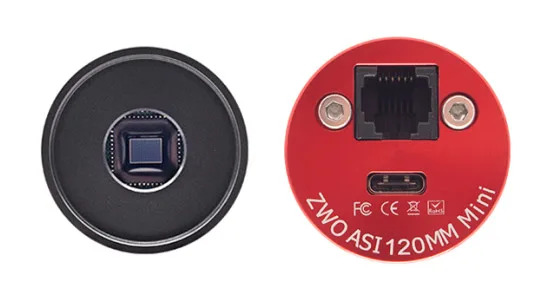

Elle dispose également d’un port d’autoguidage ST4 (RJ12), permettant une connexion directe à la monture. Deux modes de guidage sont donc possibles : via le port ST4 (méthode classique) ou en Pulse Guide via logiciel.

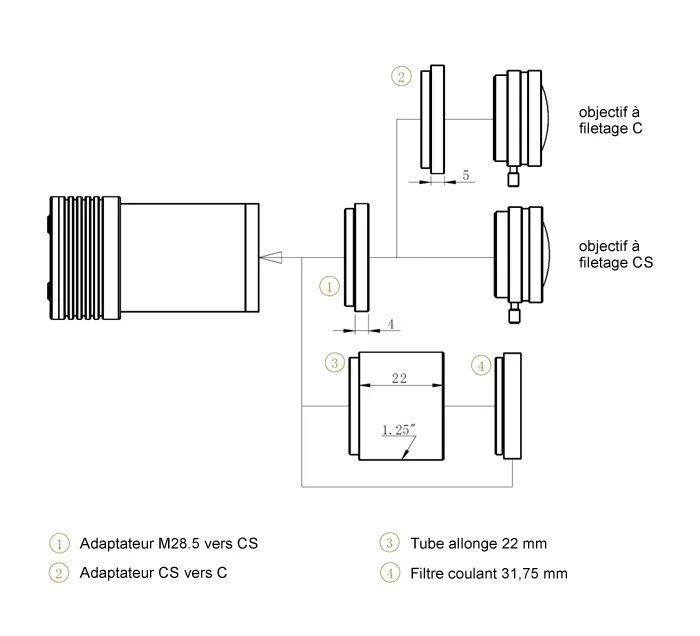

Le filetage M28.5x0.6 en sortie permet l’ajout de filtres 31,75 mm, tandis qu’un tube allonge de 22 mm est fourni pour faciliter l’atteinte du foyer. Il est également possible d’y adapter des objectifs de type CCTV (monture C/CS) pour des usages alternatifs.
Compatibilité logicielle étendue
Comme toutes les caméras ZWO, l’ASI120MM Mini bénéficie d’un large écosystème logiciel. Elle est compatible avec les principaux logiciels du marché : ASIStudio, PHD2, NINA, Prism, FireCapture, SharpCap, MaximDL, entre autres.
Elle dispose également de pilotes ASCOM, ainsi que de solutions pour Linux (INDI) et macOS, garantissant une intégration fluide dans tous les environnements d’acquisition.
Points forts
- Capteur monochrome très sensible, idéal pour l’autoguidage
- Format compact type oculaire 31,75 mm, insertion directe
- Port ST4 intégré pour guidage direct sur monture
- Bonne cadence d’acquisition (jusqu’à 35 images/seconde)
- Compatible avec de nombreux logiciels d’astronomie
- Alimentation simple via USB
- Filetage standard pour filtres 1,25"
- Solution idéale pour débuter en autoguidage

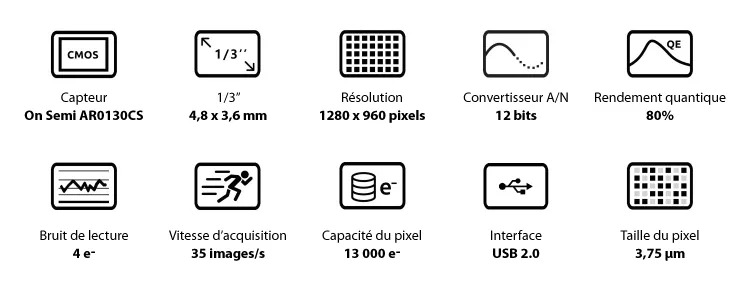

Fiche technique
Caractéristiques électroniques
Capteur
| Caractéristique |
Détail |
| Capteur |
CMOS On Semi AR0130CS |
| Type |
Monochrome |
| Format |
1/3" |
| Résolution |
1280 x 960 pixels |
| Taille des pixels |
3,75 x 3,75 µm |
| Dimensions du capteur |
4,87 x 3,67 mm |
| Diagonale |
6,1 mm |

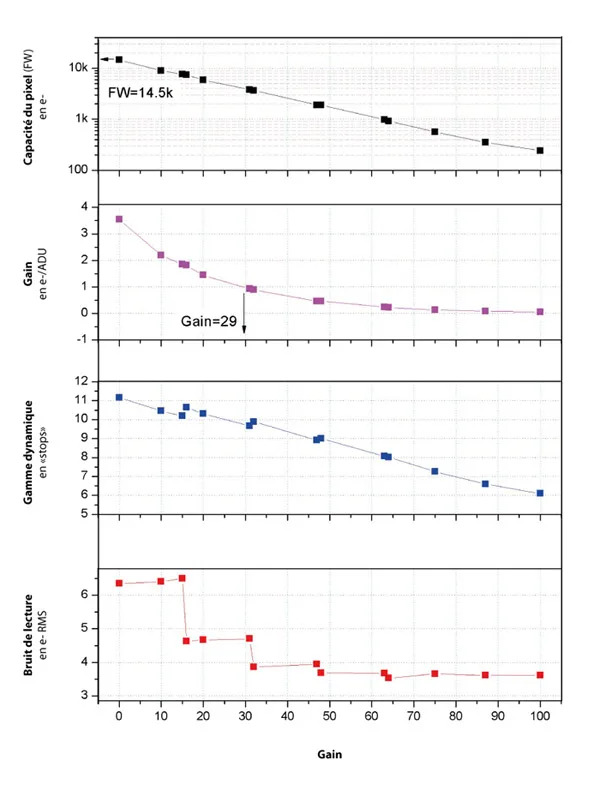

| Capacité du pixel |
13 000 e- |
Électronique
| Caractéristique |
Détail |
| Convertisseur A/N |
12 bits |
| Gain |
3,17 e-/ADU |
| Bruit de lecture |
4 e- |
| Obturateur |
Rolling shutter |
| Temps de pose |
64 µs à 1000 s |
| Vitesse max |
35 images/sec (1280x960) |
Refroidissement
| Caractéristique |
Détail |
| Type |
Passif |
| Régulation |
Non |
| Refroidissement par eau |
Non |
Connectique
| Caractéristique |
Détail |
| Interface |
USB 2.0 Type-C |
| Autoguidage |
Oui, port RJ12 ST4 |
| Interfaces additionnelles |
Aucune |
| Alimentation |
5V via USB |

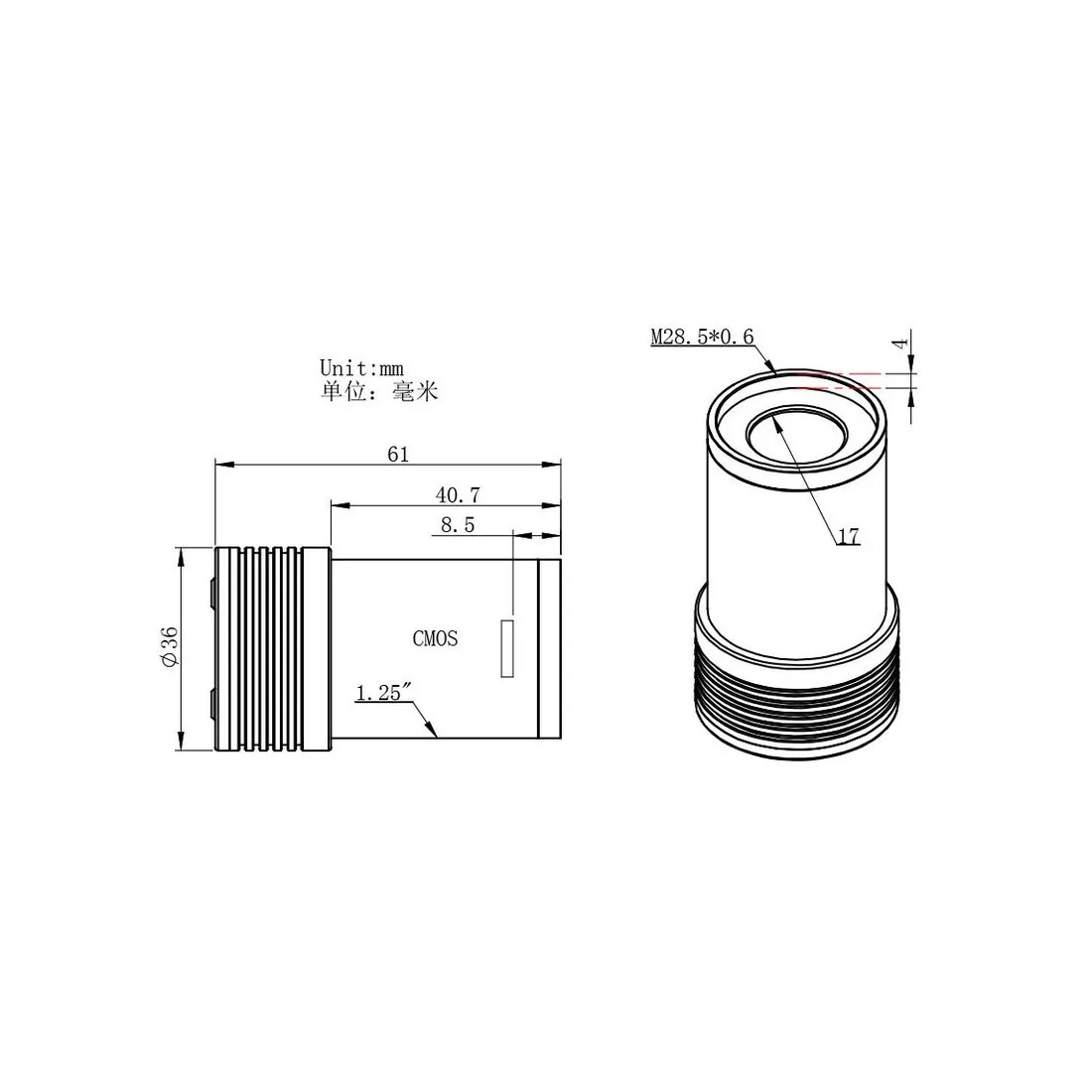

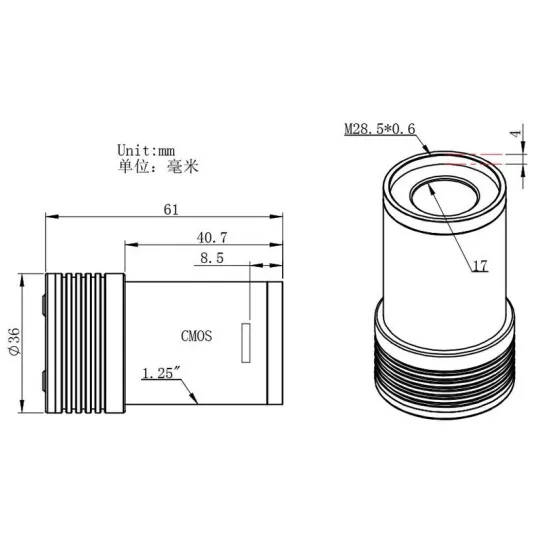

Caractéristiques mécaniques
| Caractéristique |
Détail |
| Backfocus |
8,5 mm |
| Entrée mécanique |
Coulant 31,75 mm |
| Filetage |
M28.5 x 0.6 femelle |
| Hublot |
Vitre anti-reflet |
| Dimensions |
36 mm x 61 mm |
| Poids |
60 g |
Contenu de la livraison
- 1 caméra monochrome ZWO ASI120MM Mini
- 1 tube allonge de 22 mm de longueur (filetage M28.5)
- 1 cordon USB2.0 type-C (2 m)
- 2 cordons USB2.0 type-C (50 cm)
- 1 cordon d'autoguidage ST4
- 1 adaptateur M28.5x0.6 vers CS
FAQ – Questions fréquentes
Cette caméra est-elle adaptée pour débuter en autoguidage ?
Oui, la ZWO ASI120MM Mini est spécifiquement conçue pour l’initiation. Sa sensibilité élevée, sa simplicité d’utilisation et sa compatibilité avec les logiciels de guidage comme PHD2 en font une solution idéale pour une première installation.
Peut-elle être utilisée en imagerie planétaire ?
Oui. Bien que pensée pour le guidage, elle peut également être utilisée pour de l’imagerie planétaire ou lunaire grâce à sa cadence de 35 images par seconde. Toutefois, son interface USB 2.0 limite les performances face à des modèles plus récents en USB 3.0.
Faut-il un port ST4 pour guider ?
Non. Deux méthodes sont possibles : via le port ST4 (connexion directe à la monture) ou via le mode Pulse Guide en passant par l’ordinateur et le logiciel de guidage.
Peut-on utiliser des filtres avec cette caméra ?
Oui, grâce au filetage M28.5x0.6, il est possible d’ajouter des filtres au format 31,75 mm directement sur la caméra.
