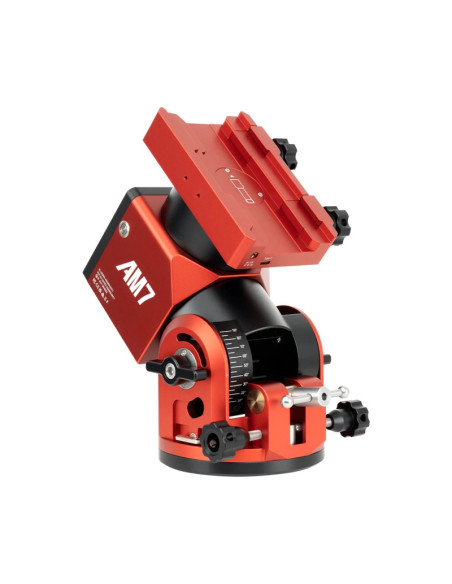

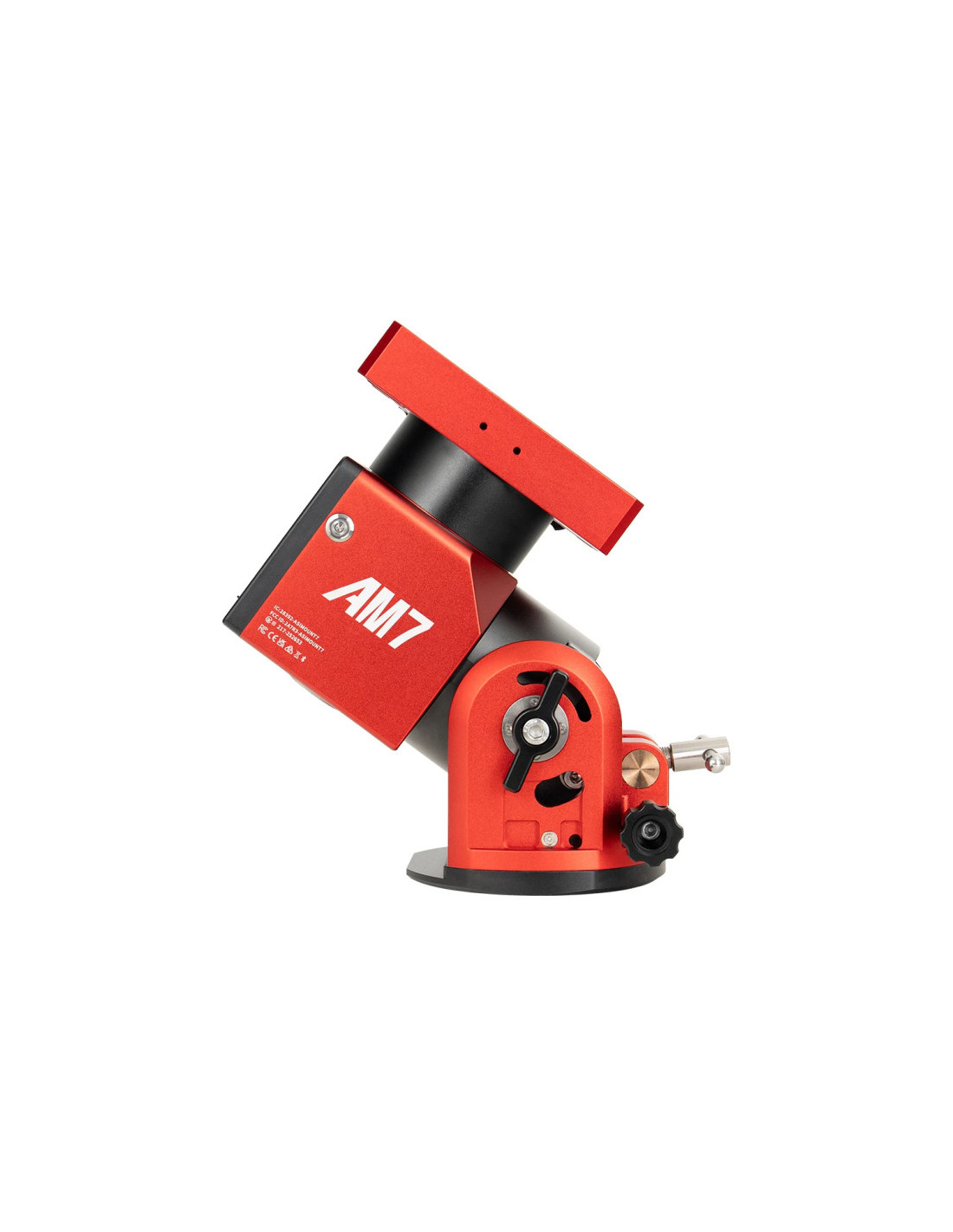

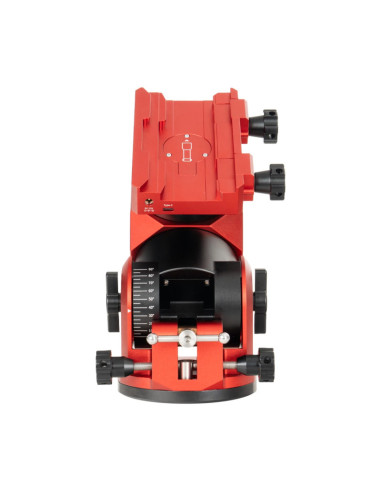

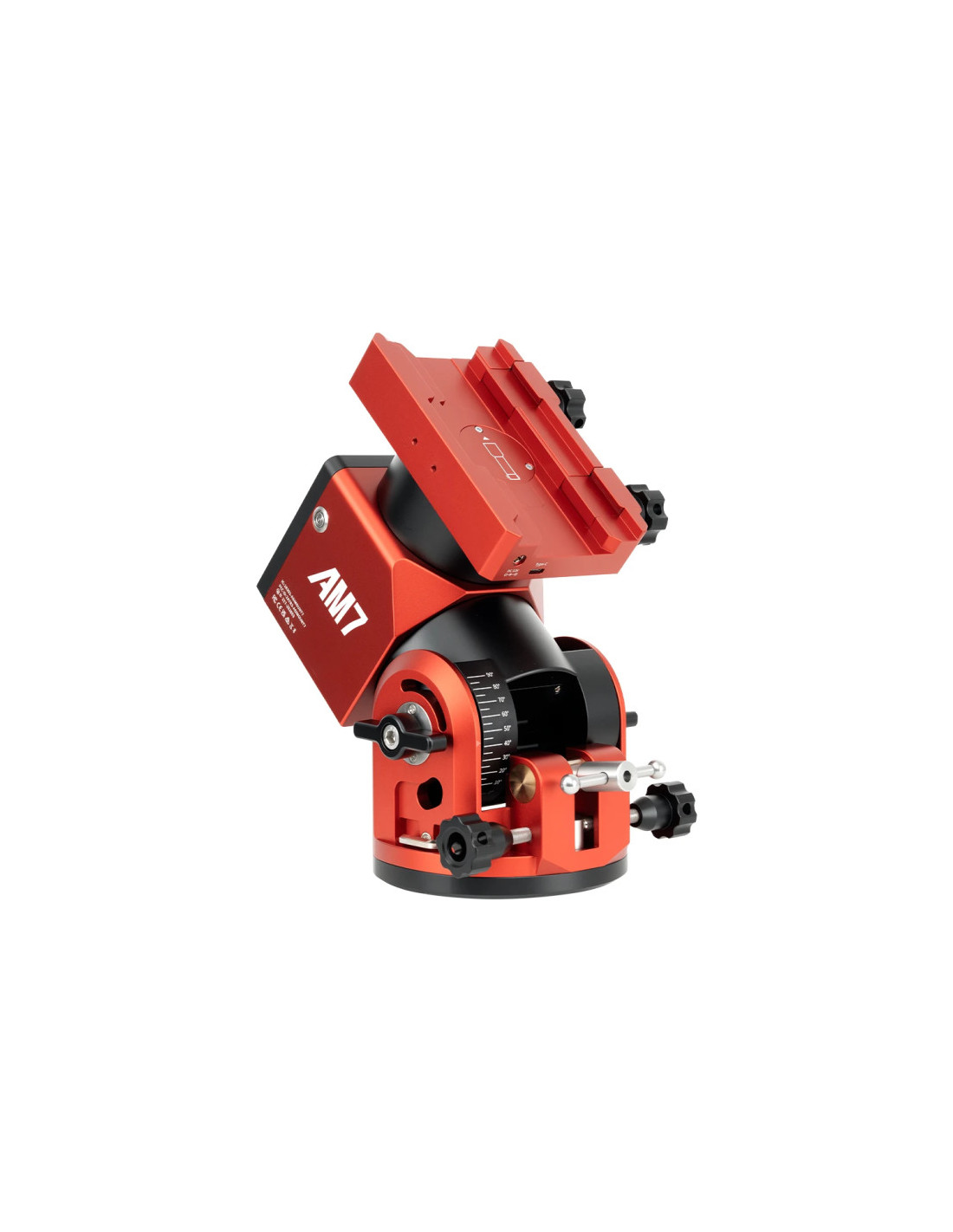

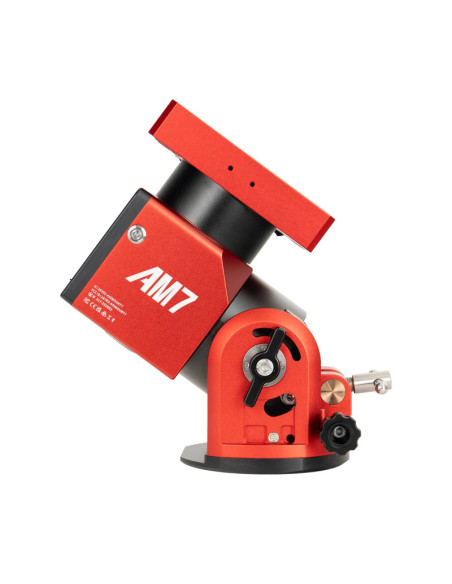

Monture harmonique ZWO AM7 – Puissance, précision et modularité pour l’astrophotographie avancée
La monture AM7 de ZWO redéfinit l’exigence pour les astrophotographes et observateurs sérieux en combinant technologie avancée, robustesse mécanique et ergonomie pensée pour les longues sessions sous les étoiles. Conçue autour d’un système d’entraînement harmonique issu de la robotique et de l’aéronautique, elle offre des performances de suivi exceptionnelles dans un encombrement plus compact que la plupart des montures traditionnelles.
Les nouveautés de la version AM7
- Limitation de l'enroulement des câbles : queue d'aronde femelle incluant un port USB-C et une entrée pour l'alimentation 12V DC
- Indicateurs lumineux : vert pour le suivi azimutal / rouge pour en équatorial
- Contrôle Bluetooth : en maintenant le bouton BT enfoncé pendant 10 secondes, le réglage est conservé (actif/inactif), même après la mise hors tension.
- Conception ergonomique des molettes de serrage : insertion possible d'une clé hexagonale permettant d'obtenir un meilleur effet de levier
Transmission harmonique ultra-précise
Un engrenage elliptique couplé à des courroies synchrones propose un rapport de réduction 300:1 assurant un suivi très fluide et précis, avec une erreur périodique maîtrisée autour de ± 10″ — un gage de stabilité pour les longues poses et les configurations exigeantes. La précision du guidage atteint 0.5 à 0.8 seconde d'arc, idéale pour l'astrophotographie.

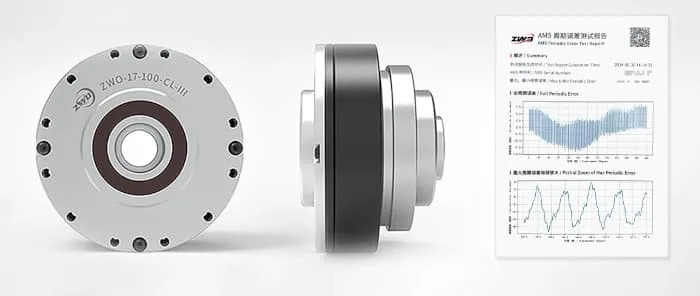

La monture ZWO AM7 est équipée d'un réducteur elliptique sur chacun de ses axes - Test d'erreur périodique livré avec chaque monture
Capacité de charge remarquable
Malgré un poids plume d’environ 6,75 kg, cette monture supporte jusqu’à 20 kg d’instrument sans contrepoids et 30 kg avec contrepoids additionnels correctement positionnés, ouvrant la porte à des configurations lourdes comprenant lunettes, tubes optiques, caméras et accessoires multiples.
NB : il est possible d'ajouter un contrepoids : cependant il faut qu'il soit inférieur ou égal à 10kg, et qu'il soit positionné entre 20 et 30cm sur la barre de contrepoids. La capacité de charge maximale est alors de 30kg.
Deux modes d’utilisation flexibles
L’AM7 peut être utilisée en mode équatorial pour un suivi sidéral précis et l’imagerie astrophotographique, ou en mode azimutal pour l’observation visuelle plus intuitive, avec basculement facile et réglage d’inclinaison de 0 à 90° selon la latitude d’observation souhaitée dans le monde entier.

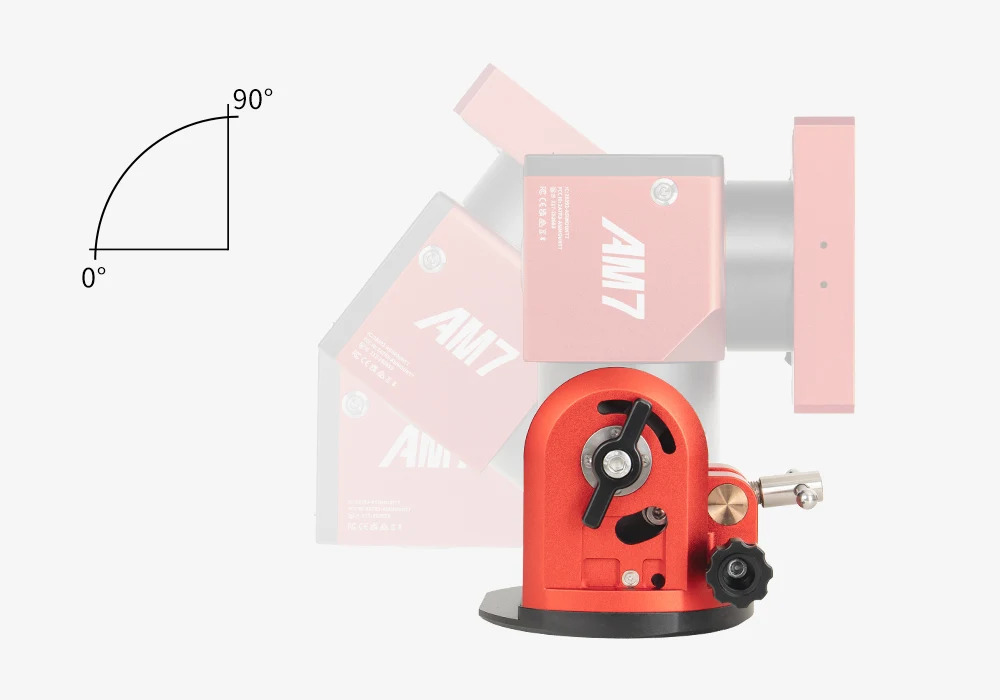

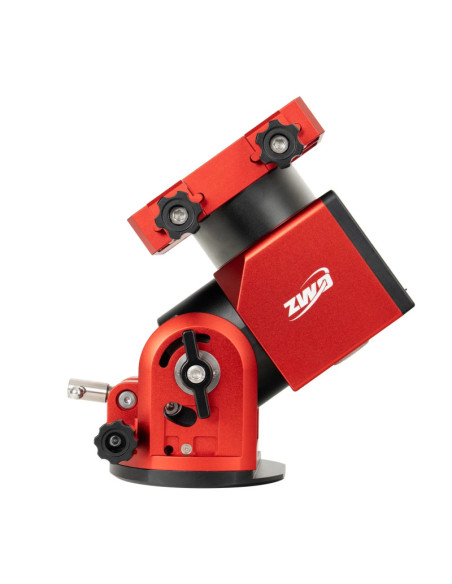

La monture ZWO AM7 est inclinable à volonté, sur une plage allant de 0 à 90°

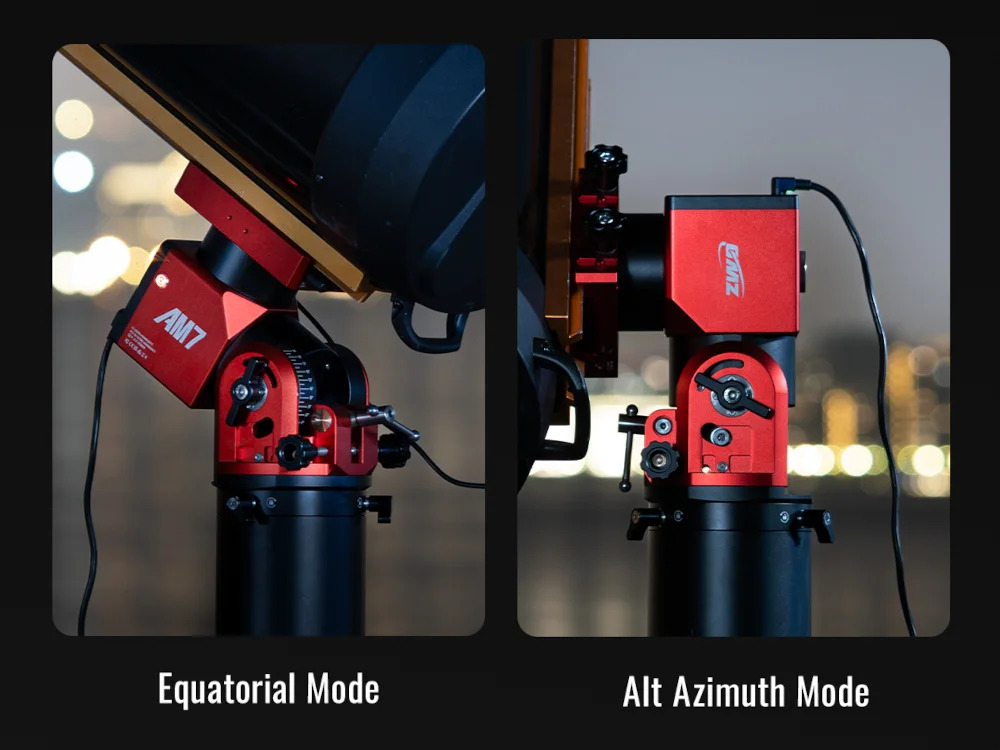

La position équatoriale de la monture ZWO AM7 est indispensable en imagerie, afin de supprimer toute rotation de champ. La position azimutale est plus adaptée à l'observation visuelle
Des possibilités de pilotage multiples
La monture ZWO AM7 dispose d'une motorisation double axe assurant le suivi, les déplacements et le guidage. Une raquette de commande à joystick est fournie. Elle dispose en outre du pointage automatique, réalisé par le biais de l'application sur smartphone ou par le biais de programmes tiers via un pilote ASCOM. La monture est pilotable soit par une connexion Wi-Fi intégrée, gérée par une interface web, soit par une connexion filaire, soit dorénavant en Bluetooth. La mise à jour des firmwares de la raquette de commande et de la monture est simple et facile.

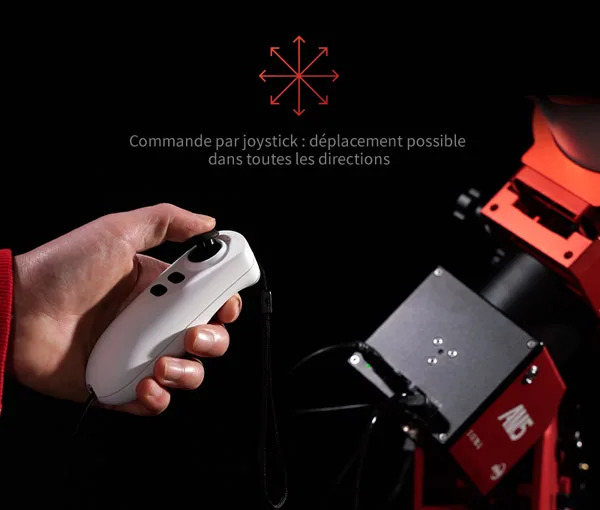

Une raquette ergonomique à joystick permet de commander facilement la motorisation double axe des montures ZWO AM
Contrôle moderne et connectivité
La monture se pilote avec la raquette fournie, via Wi-Fi ou Bluetooth, ou depuis un smartphone/ordinateur pour plus de confort et une intégration simplifiée dans des sessions automatisées. Les ports USB-C et alimentation 12 V DC intégrés à la queue d’aronde permettent une gestion de câbles propre et réduisent l’encombrement lors des sessions intensives.

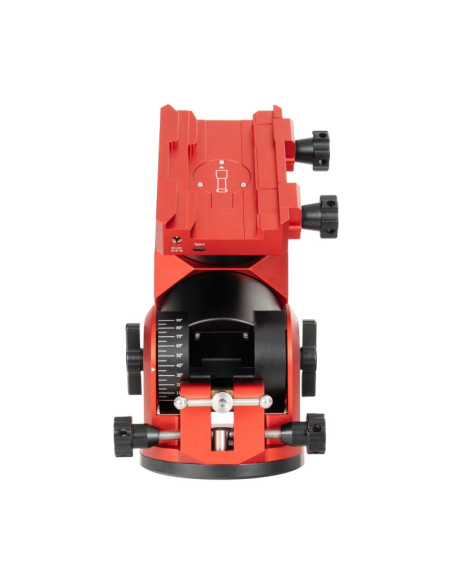

Zoom sur la queue d'aronde pour transférer des données ou de l'alimentation à vos équipements (roue à filtres, contrôleur, porte-oculaire...)
Performances dynamiques
Déplacements jusqu’à 6° /s avec plusieurs vitesses de slew (0.5x → 1440x sidéral) et port ST4 d’autoguidage, garantissent une adaptation fluide à divers usages, que ce soit l’observation rapide des planètes ou la capture minutieuse des galaxies profondes.
Ergonomie pensée pour l’usage terrain
La monture intègre des indicateurs lumineux pour visualiser le mode actif (équatorial/azimutal), des molettes de serrage ergonomiques qui acceptent une clé hexagonale pour un serrage précis, et une gestion des câbles ultra-propre pour réduire les interférences avec les instruments connectés.
Fiabilité toute saison
Conçue pour fonctionner dans des environnements difficiles, cette monture conserve ses performances jusqu’à −20 °C, idéale pour les nuits froides d’hiver en campagne.

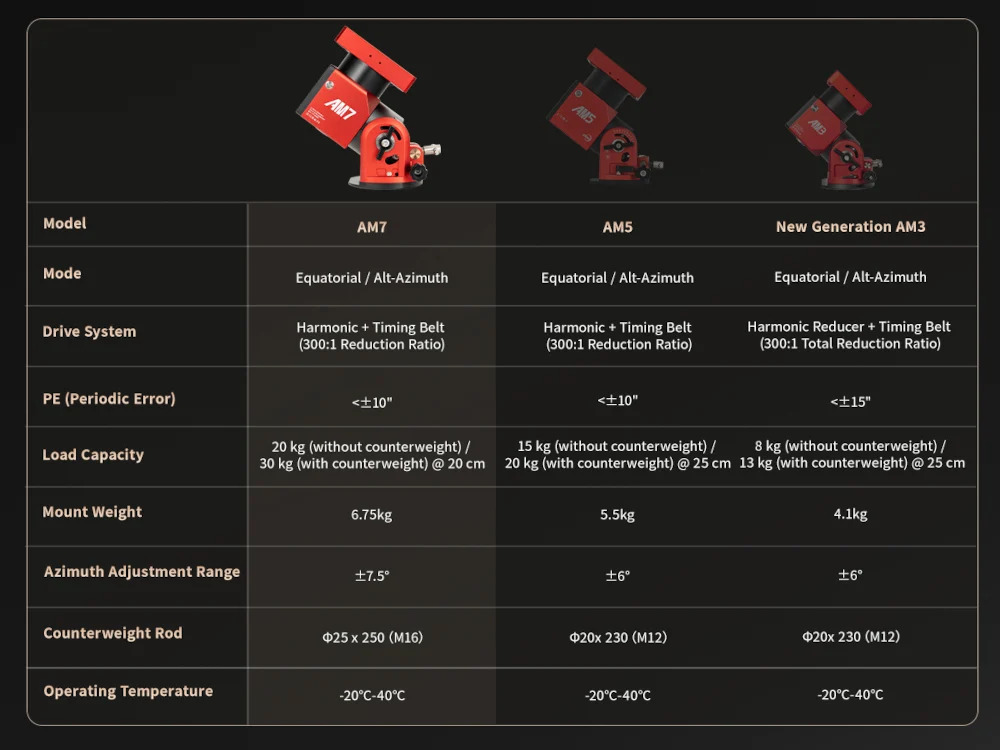

Tableau comparatif entre les montures ZWO AM
Fiche technique
| Caractéristique |
Détail |
| Type de monture |
Monture harmonique équatoriale / azimutale |
| Technologie d’entraînement |
Réducteurs harmoniques + courroies synchrones |
| Rapport de réduction |
300:1 |
| Capacité de charge sans contrepoids |
Jusqu’à 20 kg |
| Capacité de charge avec contrepoids |
Jusqu’à 30 kg |
| Poids de la monture |
Environ 6,75 kg |
| Modes de fonctionnement |
Équatorial (EQ) et Azimutal (AZ) |
| Plage d’inclinaison latitude |
0° à 90° |
| Erreur périodique |
Environ ±10 arcsec |
| Vitesse de déplacement max. |
Jusqu’à 6°/seconde |
| Vitesses de suivi |
Sidérale, lunaire, solaire |
| Vitesses de déplacement |
0,5× à 1440× la vitesse sidérale |
| Système d’autoguidage |
Port ST4 intégré |
| Contrôle |
Raquette avec joystick, Wi-Fi, Bluetooth |
| Compatibilité logicielle |
ASIAIR, ASCOM, INDI |
| Ports intégrés |
USB-C, alimentation 12 V DC |
| Gestion des câbles |
Ports intégrés dans la queue d’aronde |
| Alimentation requise |
12 V DC |
| Température de fonctionnement |
Jusqu’à -20 °C |
| Type de queue d’aronde |
Vixen / Losmandy (double compatibilité) |
| Indicateurs visuels |
LEDs de statut et de mode |
| Utilisation recommandée |
Astrophotographie longue pose, observation visuelle |
| Transportabilité |
Très élevée (design compact, sans contrepoids obligatoire) |

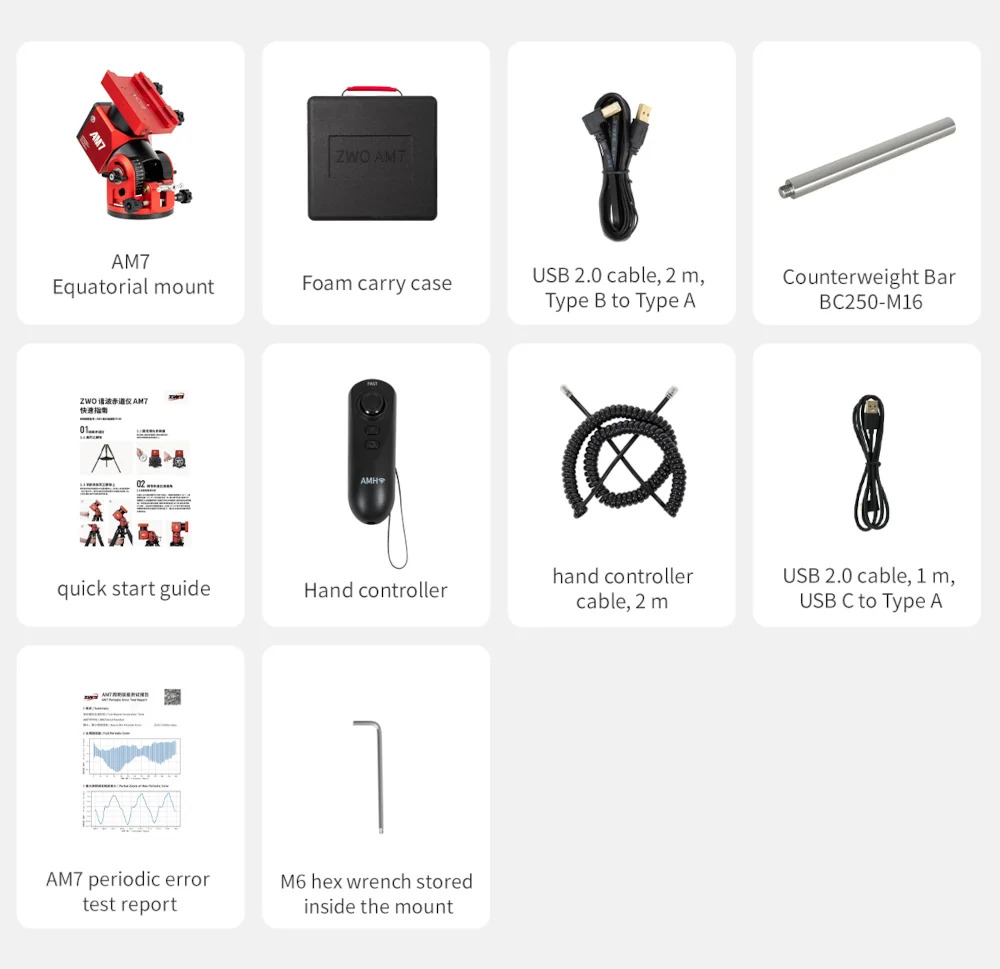

Eléments livrés
- Monture ZWO AM7
- Raquette de commande à joystick
- Barre de contrepoids (filetage M16)
- Cordon pour raquette de commande (2m)
- Câble USB2.0 - Type-B vers Type-A (2m)
- Câble USB2.0 - Type-C vers Type-A (1m)
- Valise de transport (mousse rigide) pour la monture
- Rapport (test) spécifique à chaque monture

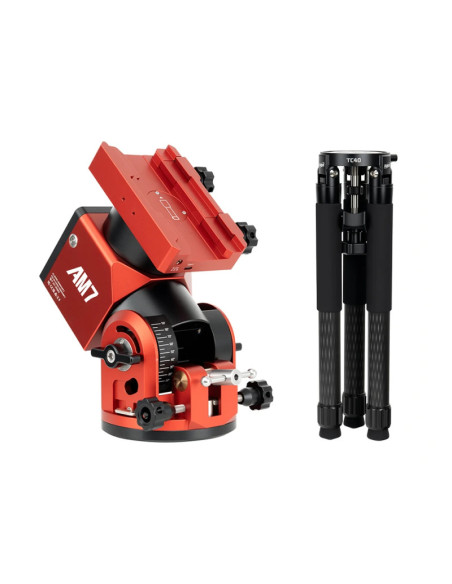

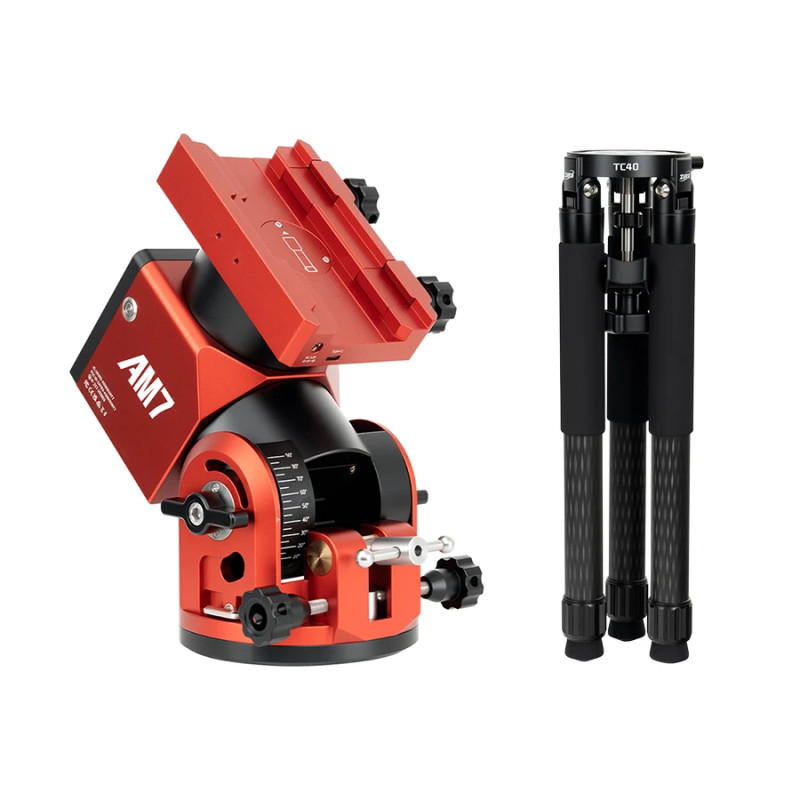

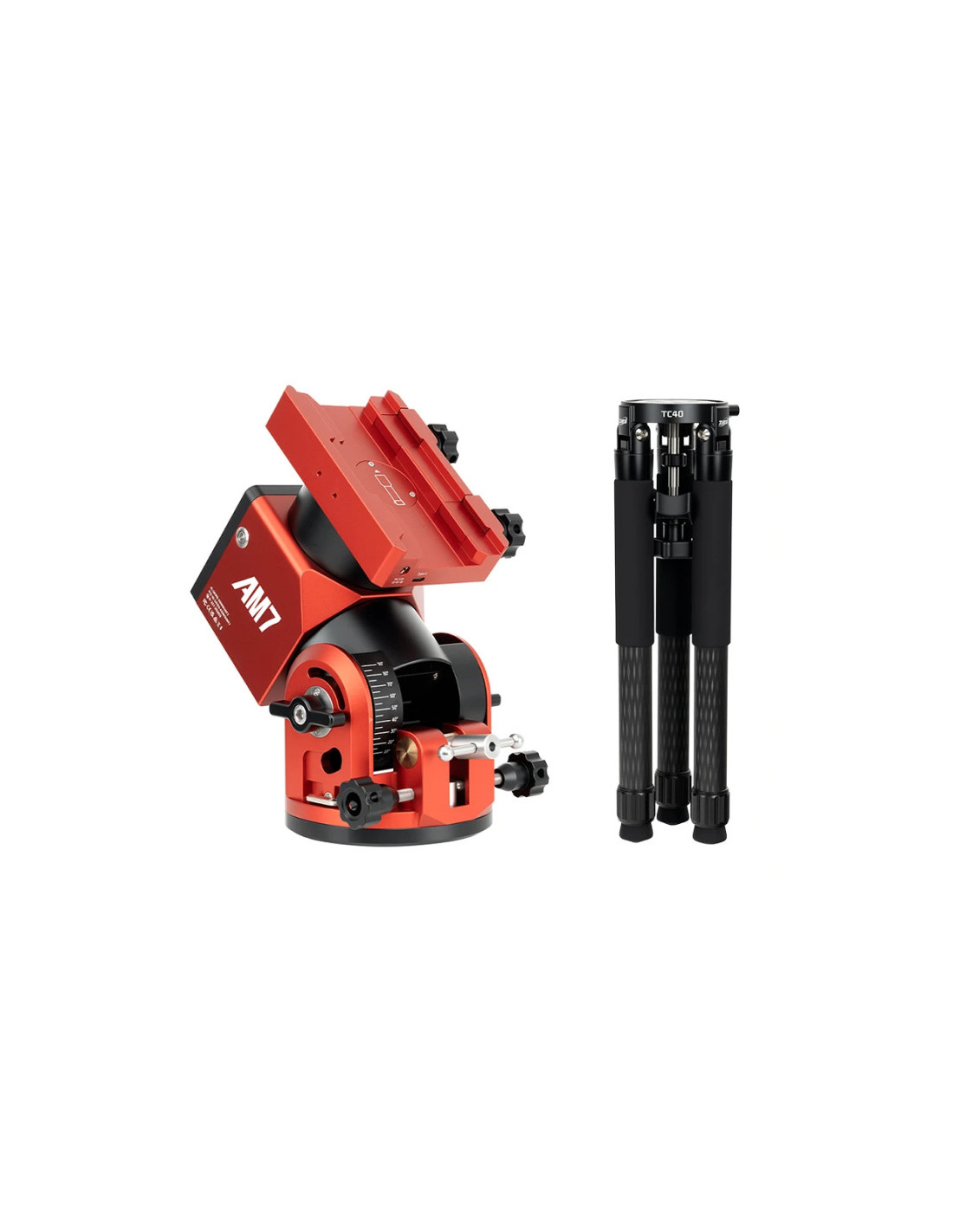

Version avec le trépied en fibre de carbone TC40 :
Trépied en carbone léger et robuste
Le poids léger et les dimensions compactes font de ce trépied le compagnon idéal en voyage. Avec une capacité de charge de 50 kg, l'utilisation avec des montures et des télescopes plus grands ne pose aucun problème. Vous pouvez vous assurer d'un support stable au moyen du conteneur de poids inclus dans la livraison : Fixez-le aux pieds du trépied et remplissez-le de sable ou de pierres, par exemple.
Parfait pour le support ZWO-AM7
Le trépied est parfaitement adapté à la monture ZWO-AM7.
[Divers supports d'autres fabricants peuvent être utilisés sur ce trépied : iOptron GEM40/45, Rainbow Astro 135E et Skywatcher AZ-GTi s'adaptent sans adaptateurs supplémentaires.
Plaque de montage avec "Secure Lock"
La plaque de montage peut être retirée du trépied après avoir desserré le Secure Lock. Cela vous permet de connecter ou de déconnecter le support et le trépied en quelques secondes.
Détails techniques du trépied (inclus avec la version avec trépied) :
Poids : 2,3 kg
Longueur de transport : 500 mm
Hauteur de travail : 470 à 800 mm
Diamètre des pattes : 40/36 mm
Compatibilité : ZWO AM7, ZWO AM5, iOptron GEM40/45, Rainbow Astro 135E, Skywatcher AZ-GTi
