La gamme de caméras refroidies DSO est la gamme de produits la plus avancée de l'histoire de Player One. Le projet à débuté en 2021, à travers de nombreuses modifications et reconstructions, Player one à réalisé cette version finale.
Elle apporte toute la technologie et le design les plus récents disponible.
ATTENTION ! L'alimentation n'est pas fournie.
Drivers : http://player-one-astronomy.com/service/software/
Manuel : http://player-one-astronomy.com/service/manuals
Description

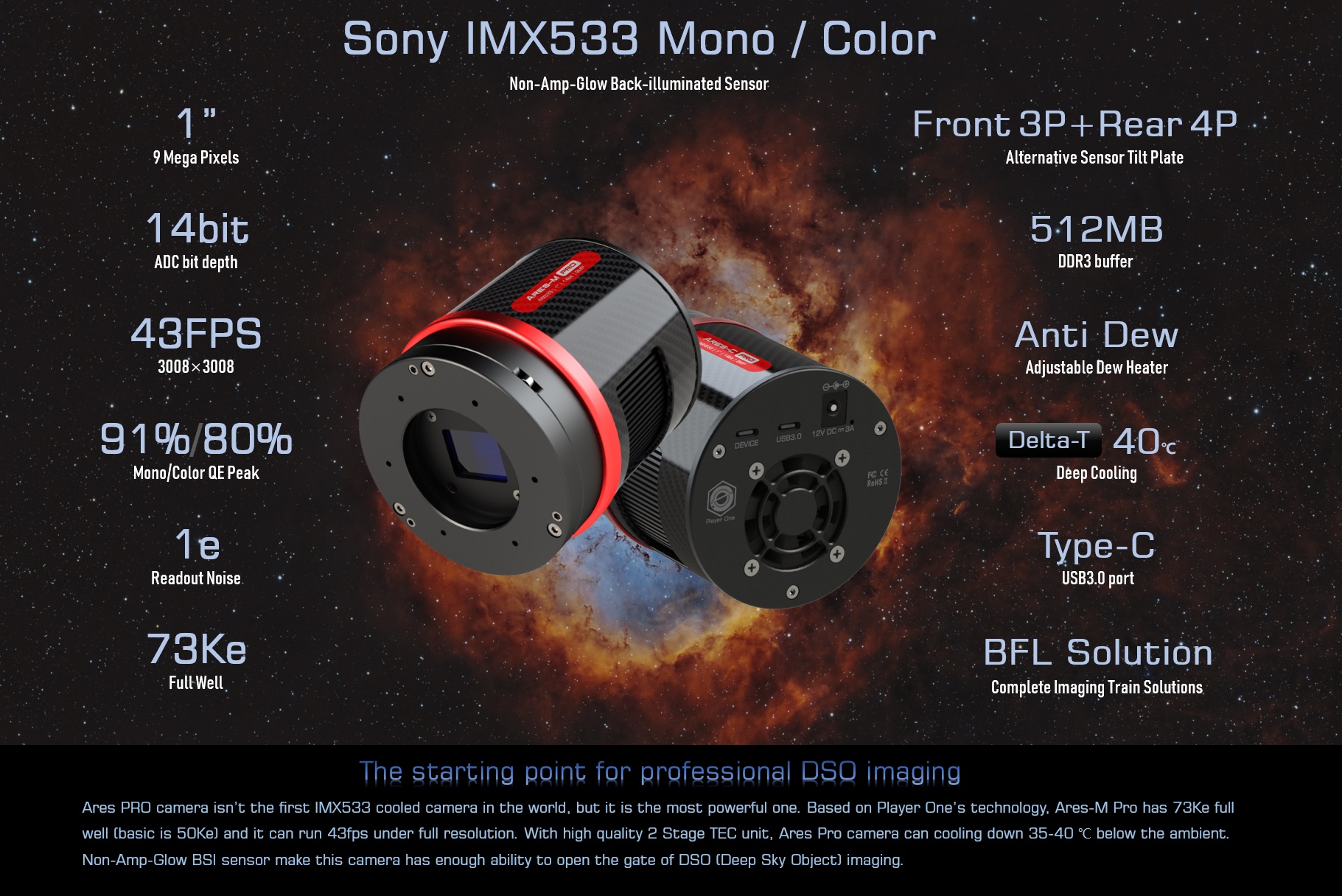

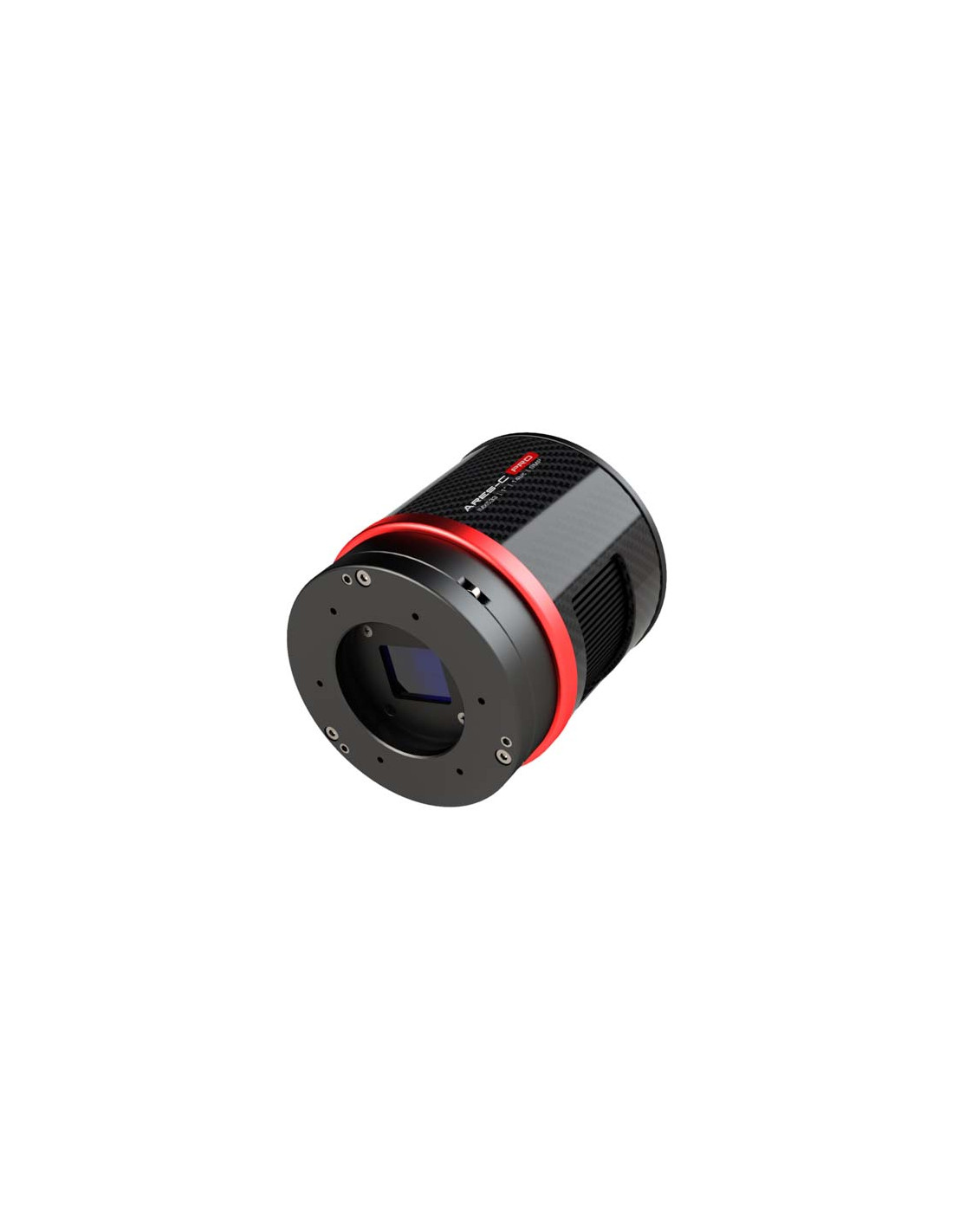

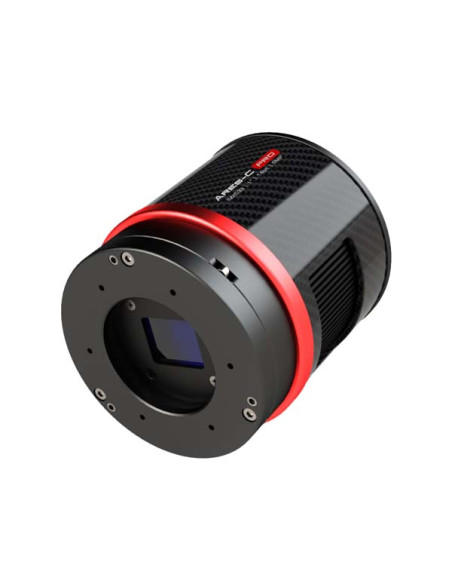

La caméra Ares-C Pro (IMX533) est développée par Player One Astronomy, elle est non seulement idéale pour l'imagerie solaire et lunaire, mais peut également faire de la Lucky imaging.
La caméra Ares-C Pro adopte le capteur Couleur au format carré Sony IMX533 1".
La taille de pixel de 3,76 um permet une profondeur de puits de 73Ke avec un total de 9MP (la résolution est de 3008*3008) et la diagonale est de 16 mm.
Technologie STARVIS
Caméra Ares-C Pro (IMX533) basée sur la technologie Sony STARVIS, il s'agit de la technologie de pixels rétro-éclairés utilisée dans les capteurs d'image CMOS.

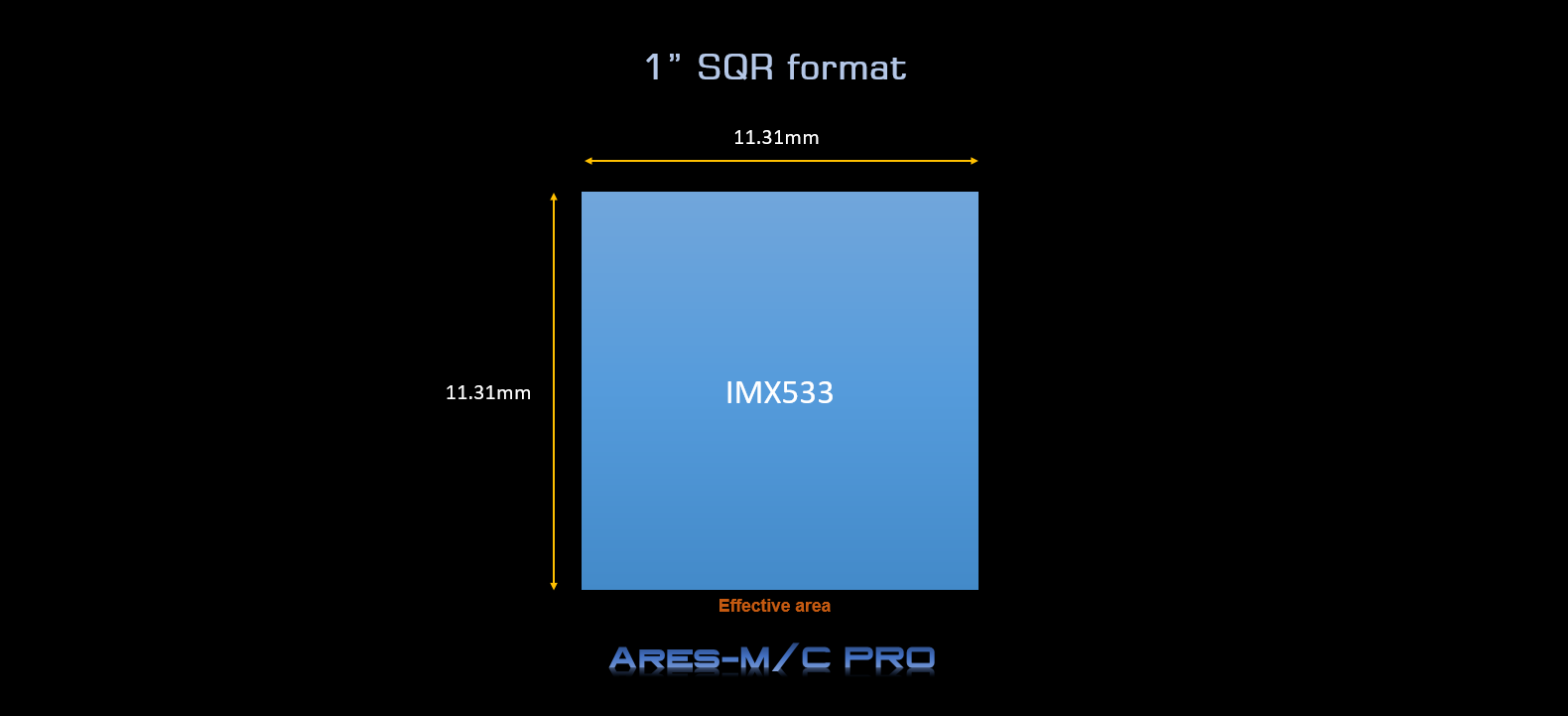

Format
La caméra Ares-C Pro a un format 1″, cette taille est assez grande pour l'imagerie sous toutes ses formes.
Design
Conception de pointe
La série refroidie ARES démarre avec un nouveau design ! Cette fois avec un corps rond, une palette de couleurs rouge et noire classique et en utilisant de la fibre de carbone pour réduire le poids et les perspectives de pointe.
Player one à aussi intégré la plaque inclinable du capteur et la carte PCB anti-rosée.
Cette série de designs rend la camera non seulement léger et cool, mais aussi fonctionnel !

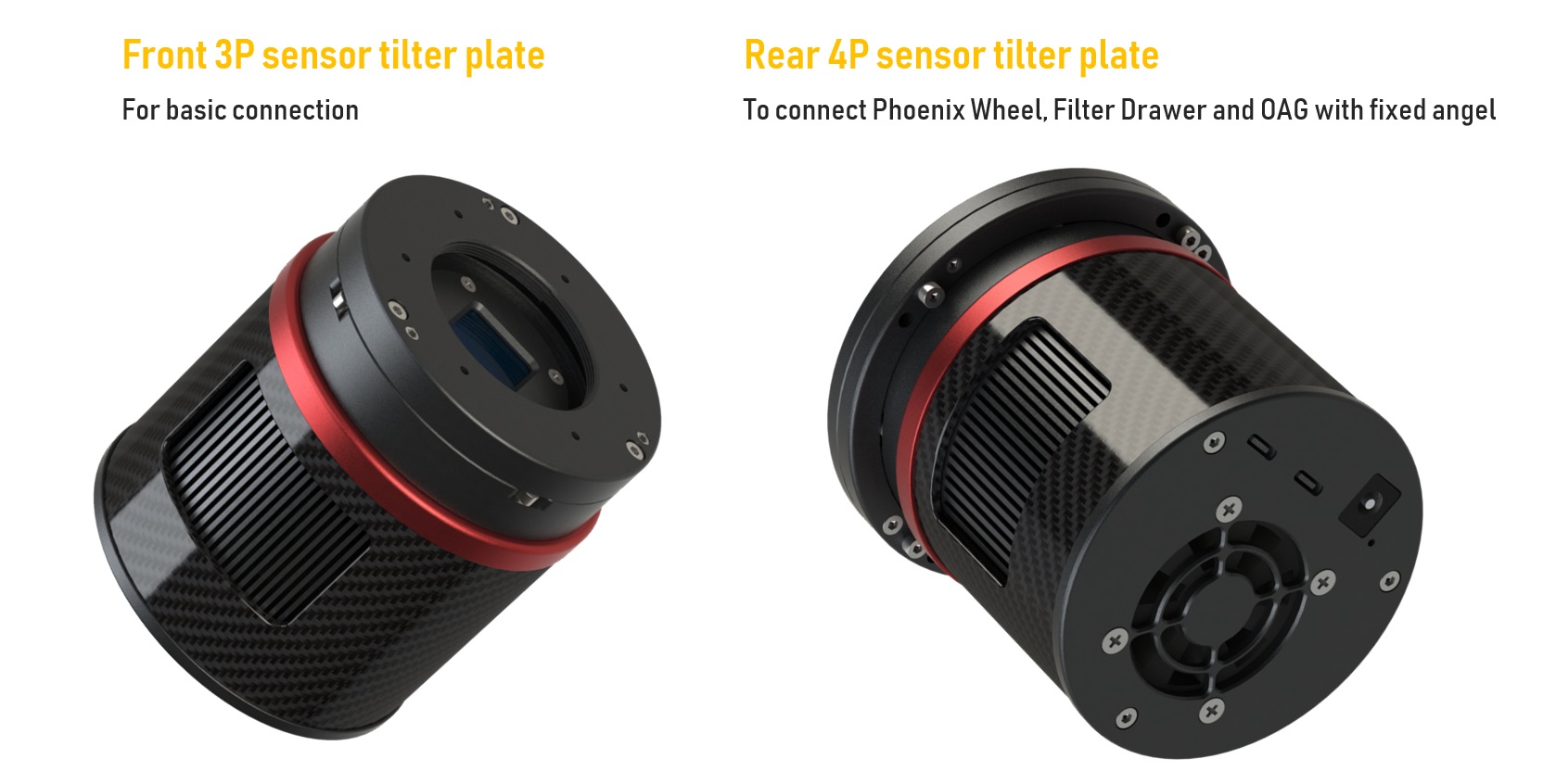

Plaque à tilt frontale 3 points ou arrière 4 points
Lors de la prise de vue d'objets du ciel profond, la plaque d'inclinaison du capteur peut être utilisée pour régler l'angle d'inclinaison du capteur afin de rendre les étoiles aux coins plus arrondies.
La caméra Ares fournit à la fois une plaque inclinable avant et arrière pour répondre à tous les scénarios d'utilisation.
La plaque d'inclinaison avant 3P est la pièce par défaut de l'appareil photo, nous pensons que la plupart des utilisateurs en ont déjà fait l'expérience. cela fonctionne bien dans beaucoup de scénarios de base.
La plaque d'inclinaison arrière 4P est une pièce alternative pour la caméra, lorsque vous utilisez une roue à filtre/tiroir à filtre et OAG avec ange fixe, elle est nécessaire. Et elle est également pratique pour les utilisateurs RASA d'ajuster l'angle d'inclinaison du capteur par l'arrière.
Le tampon anti reflet en éponge haute densité intégré peut bloquer la lumière des fentes latérales sans aucune fuite latérale.
Fibre de Carbone pour un poids réduit
La série Ares utilise une fibre de carbone dans le logement de la caméra et a été optimisée pour réduire le poids dans sa conception structurelle. L'appareil photo ne pèse que 420 grammes, ce qui en fait l'un des modèles les plus légers du marché.

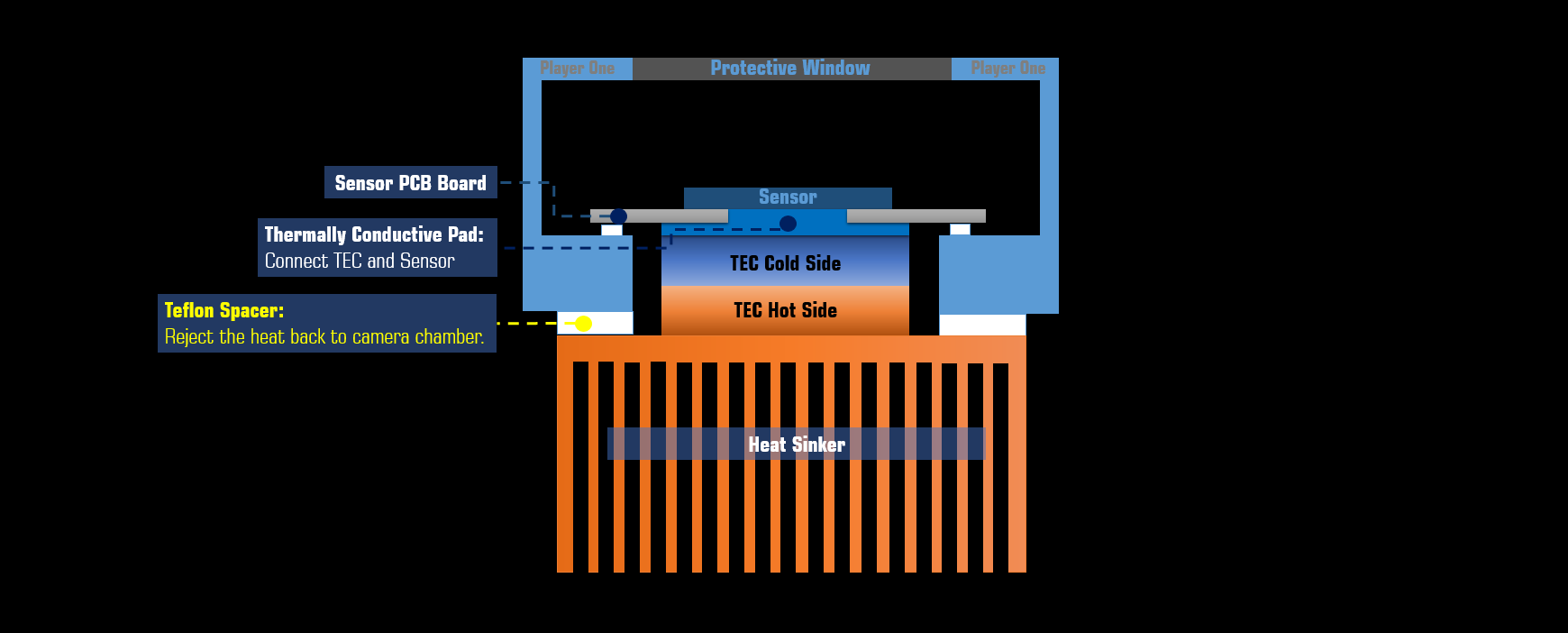

Refroidissement actif
La série de caméras refroidies Player One utilise une unité de refroidissement TEC à 2 étages, après avoir amélioré la conception de la structure pour rejeter la chaleur dans la chambre de la caméra, la caméra Delta-T peut atteindre 35 à 40 ℃.
Réchauffage anti buée
Dans la conception de caméras refroidies légères, Player One poursuit toujours la perfection, toutes les fonctionnalités nécessaires doivent avoir, en particulier le système anti-rosée, est le problème que beaucoup de petites caméras refroidies ont ignoré.

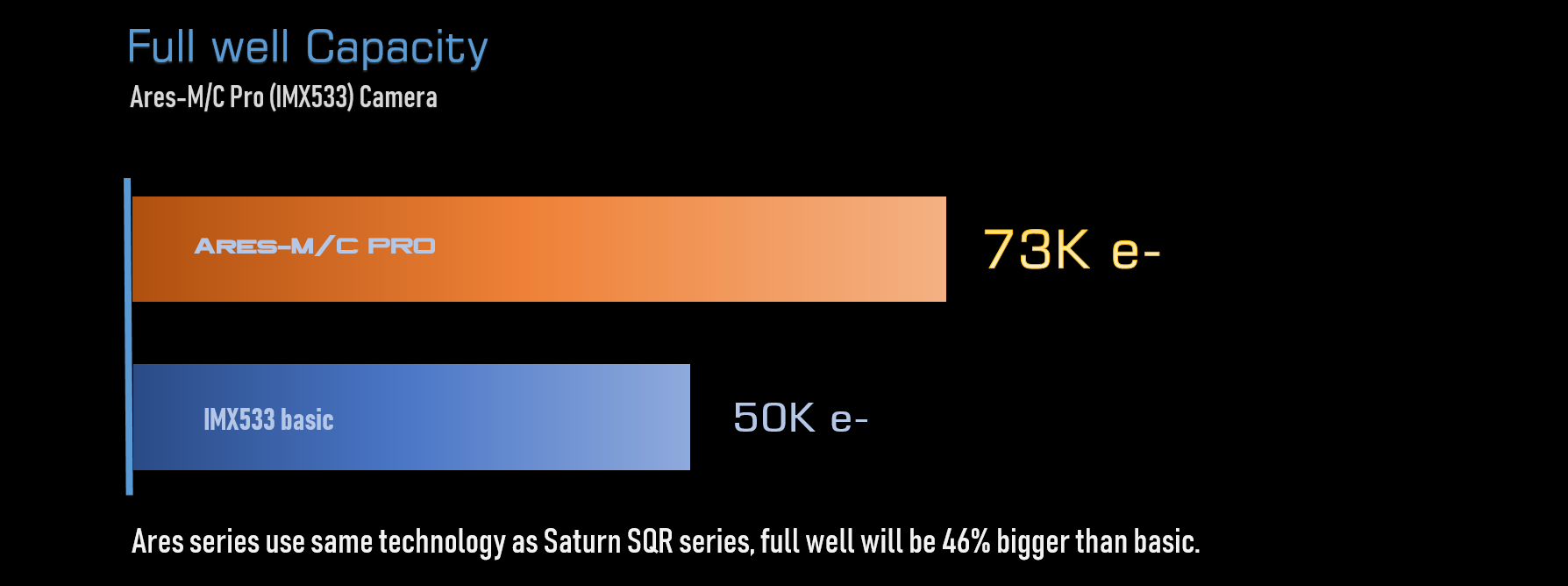

Full well
La Caméra ARES-C Pro dispose d'un FullWell 73Ke c'est 1.5x plus que le capteur IMX533 basique (50Ke).

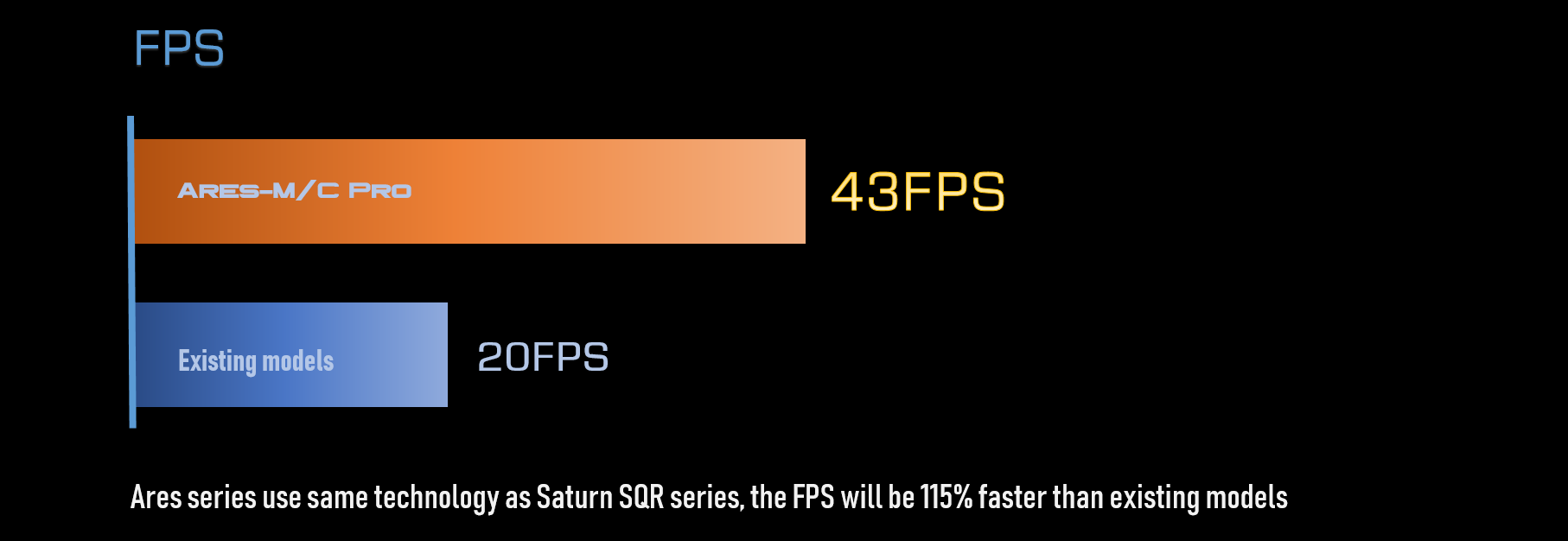

Frame rate
La caméra Ares-C Pro peut exécuter 43 images par seconde en mode RAW8, ce qui est beaucoup plus rapide que les modèles existants sur le marché.
Mode d'échantillonnage double
La série Ares a un mode d'échantillonnage double. Mode normal et mode LRN, ils présentent des avantages différents en imagerie.
1. Le mode normal a un FPS plus rapide, il est plus adapté à l'imagerie planétaire.
2. LRN (low readout noise) mode a un bruit de lecture plus faible et une plage dynamique plus élevée. il est plus adapté à l'imagerie DSO.
Pas de Amp-Glow
Le Dark de la caméra Ares-C PRO (IMX533) est totalement "sombre", c'est une caméra "Non-Amp-Glow" !
300s@gain=0, décalage=10, -10 degrés, cadre sombre de la caméra Ares-C PRO : Télécharger

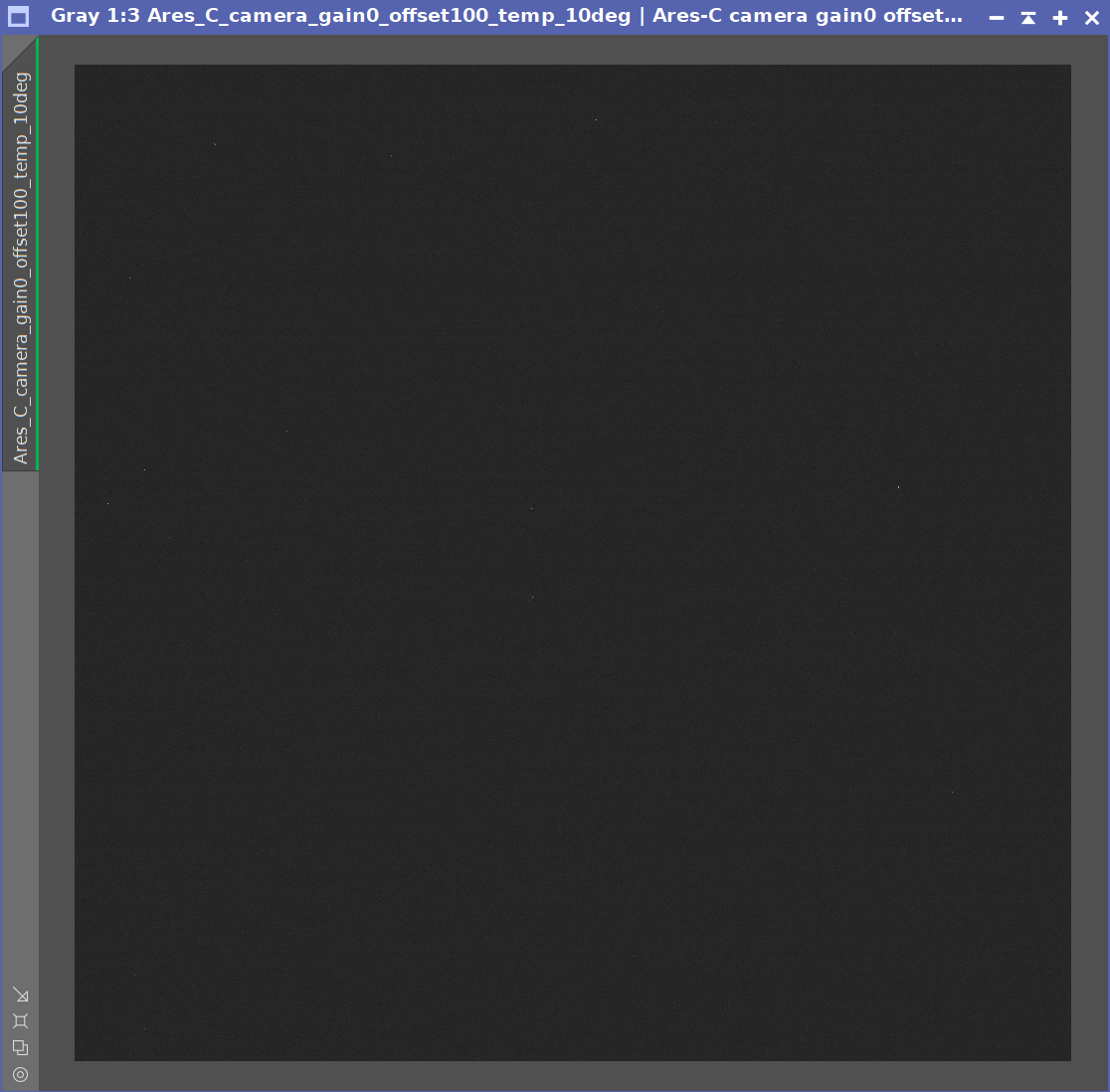

Aperçu de l'image DARK: exposition = 300 s, gain = 0, décalage = 10, température = -10 ℃ Étirement automatique STF dans Pixinsight 1.86
La technologie Non-Amp-Glow peut nous donner un DARK très propre, beaucoup plus facile d'obtenir des images de haute qualité.
La caméra Ares-C PRO est également très bonne pour l'imagerie solaire, lunaire et planétaire. Son capteur carré de 1″ peut facilement capturer le disque complet du Soleil et de la Lune avec des réfracteurs à focale courte. Et cela pourrait également rendre le travail de la mosaïque plus efficace.

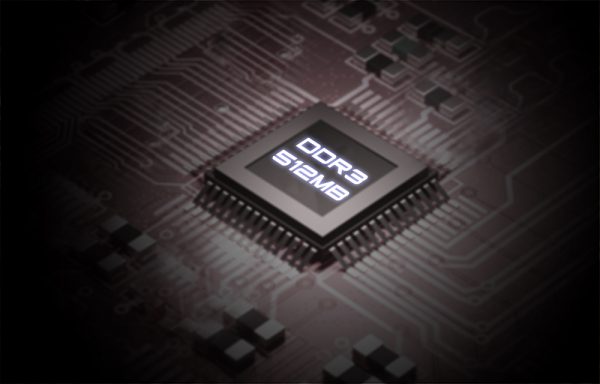

Mémoire cache DDR3 de 512 Mo
En tant qu'amélioration, le cache DDR3 des caméras refroidies est augmenté à 512 Mo. Il aide à stabiliser et à sécuriser la transmission des données, il évite efficacement la perte de trame et réduit considérablement le bruit de lecture.
Avec le cache DDR3, la caméra n'a plus d'exigences élevées en matière de besoins informatiques, elle aura toujours d'excellentes performances même si elle est connectée à un port USB 2.0.

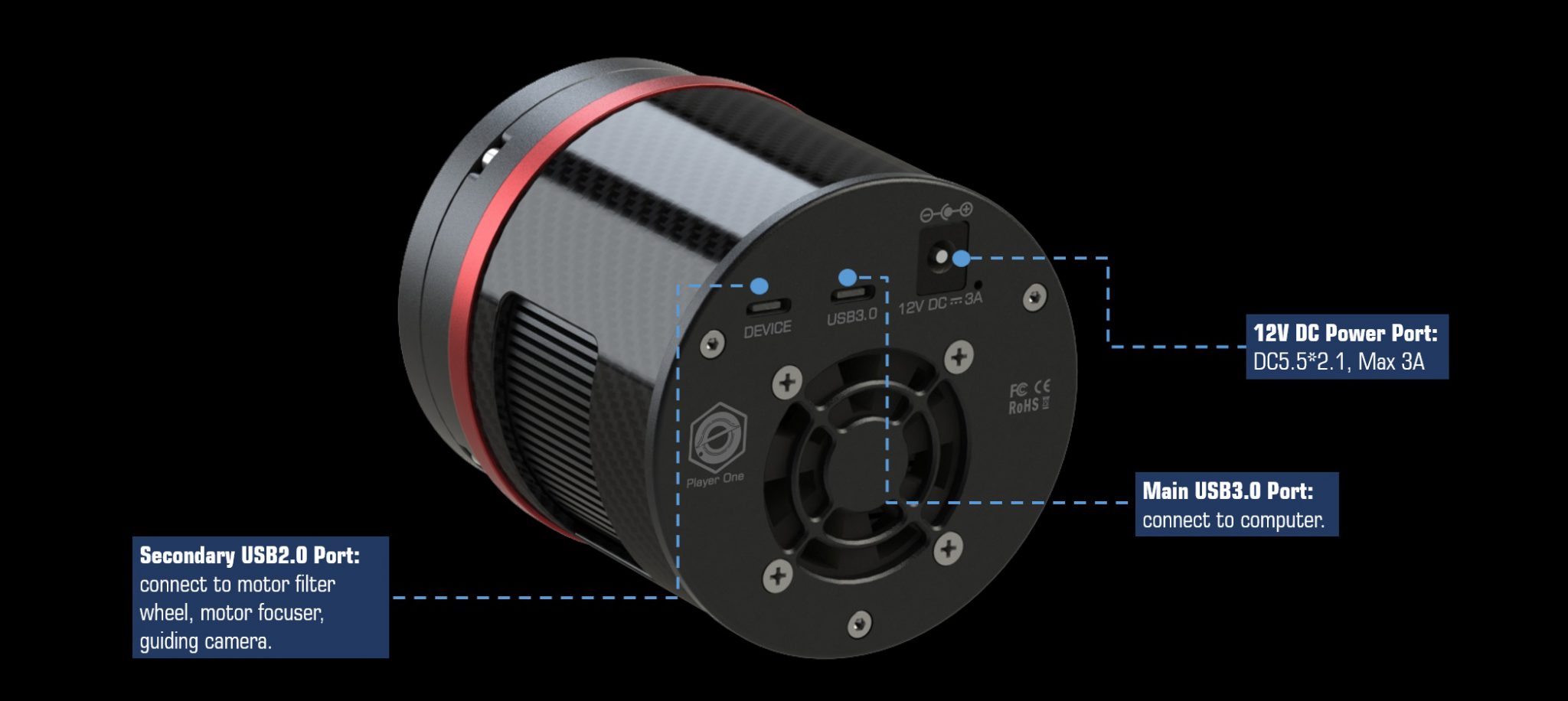

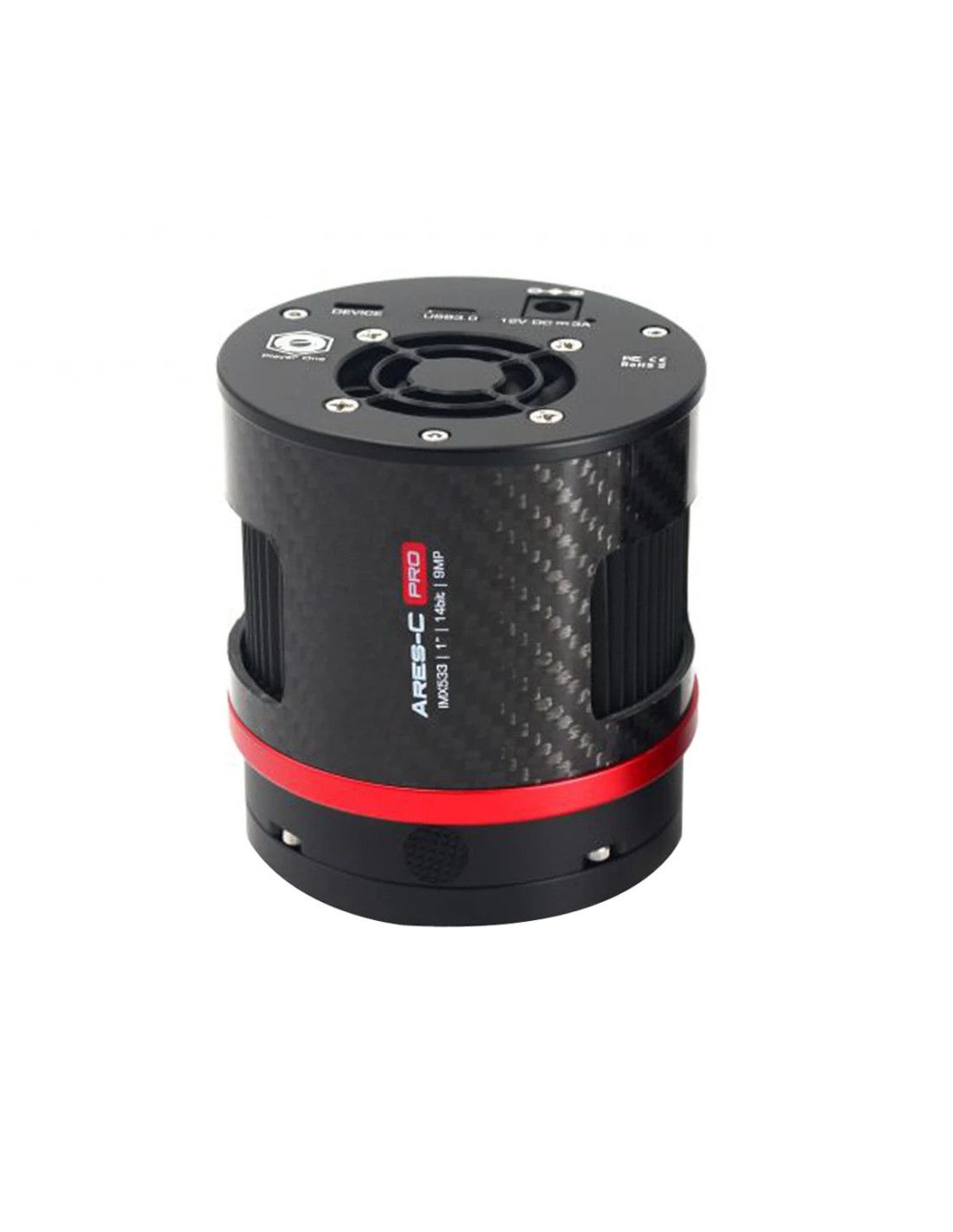

Port de données de type C et port d'alimentation
La pièce arrière de la caméra refroidie dispose de 2 ports de données de type C et d'un port d'alimentation 12 V CC 5,5 × 2,1 mm.
Le port de données principal prend en charge le protocole USB3.0, la caméra peut fonctionner à 43 ips en mode RAW8. Le port de type C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie la nuit.
Lors de l'enregistrement d'images, étant donné que la vitesse d'écriture réelle sera affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque SSD de haute qualité pour enregistrer les données afin de profiter pleinement des performances de la caméra.
La caméra dispose d'un port 12V DC5.5*2.1mm pour fournir suffisamment de puissance au système de refroidissement TEC. Si vous n'avez pas besoin d'allumer le refroidissement, il vous suffit de connecter le port principal de type C, la caméra fonctionnera comme une caméra non refroidie.

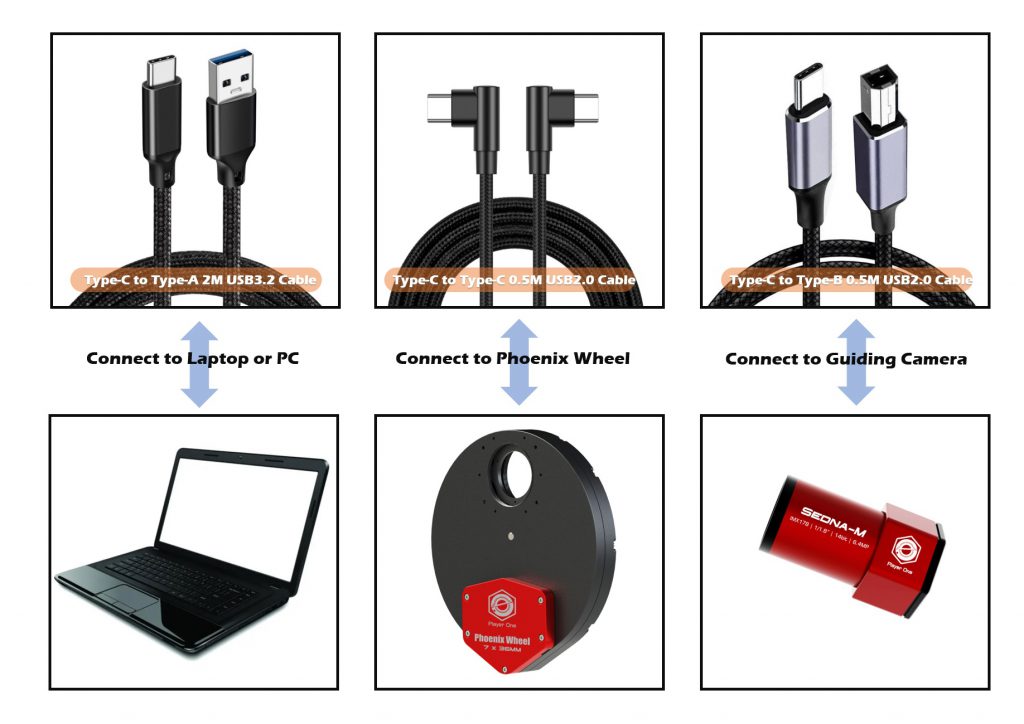

Utilisation standard du câble
Système de refroidissement et chauffage anti-rosée

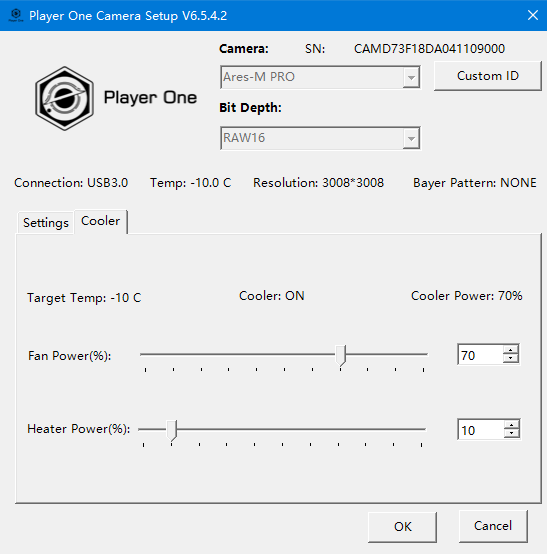

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : la température cible, la vitesse du ventilateur et la puissance anti-rosée.
Delta-T standard : 35 ℃-40 ℃, lorsque la température ambiante est de 30 ℃, vitesse du ventilateur 100 %, réchauffeur de rosée 1 %.
Paramètres Delta-T recommandés : 30℃-35℃ en dessous de la température ambiante, vitesse du ventilateur 50-70%, chauffage de rosée 10%, consommation électrique 40- 60%.
La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut est de 70 % de vitesse.

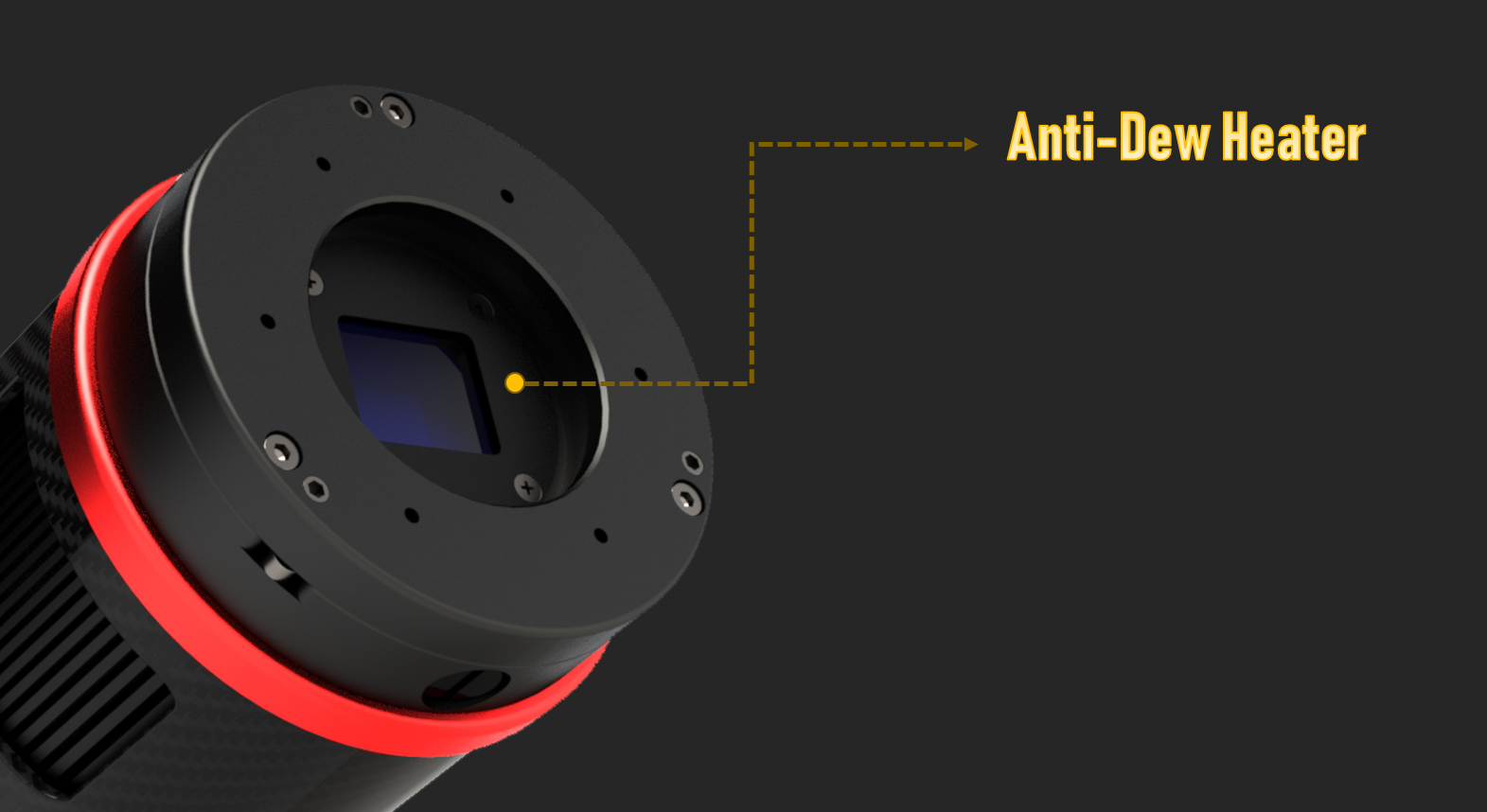

Le problème de rosée est le plus grand ennemi de l'imagerie astro, la caméra a intégré le chauffage anti-rosée devant la caméra. La puissance de chauffe est réglable.
Mécanisme de protection contre les surtensions et les surintensités
Les caméras Player One produites par le numéro un garantissent la sécurité de votre caméra et d'autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.

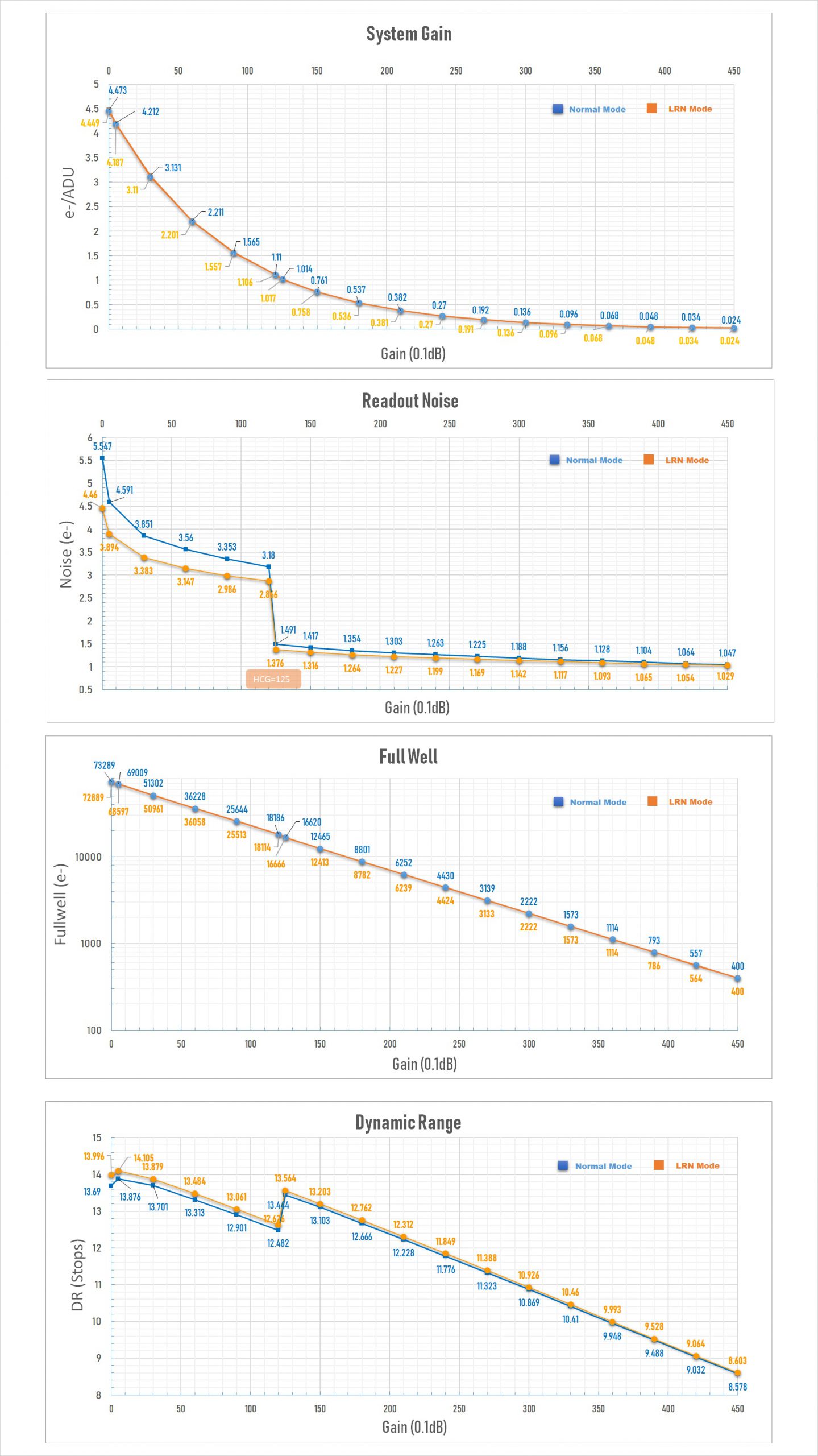

Performance
HCG ouvert à gain = 125.

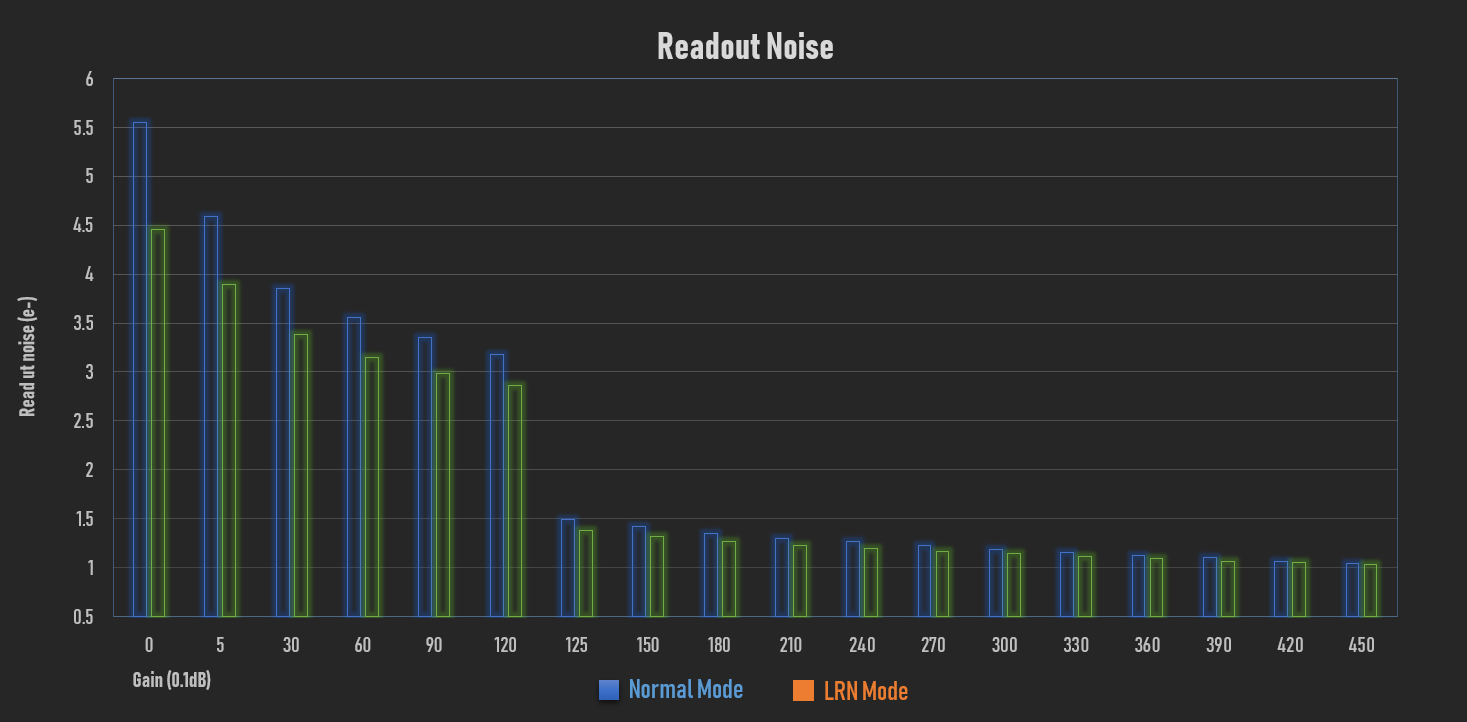

Bruit de lecture
En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Et pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 a une fonction appelée Sensor Analysis, fournit un moyen très simple de tester le bruit de lecture.

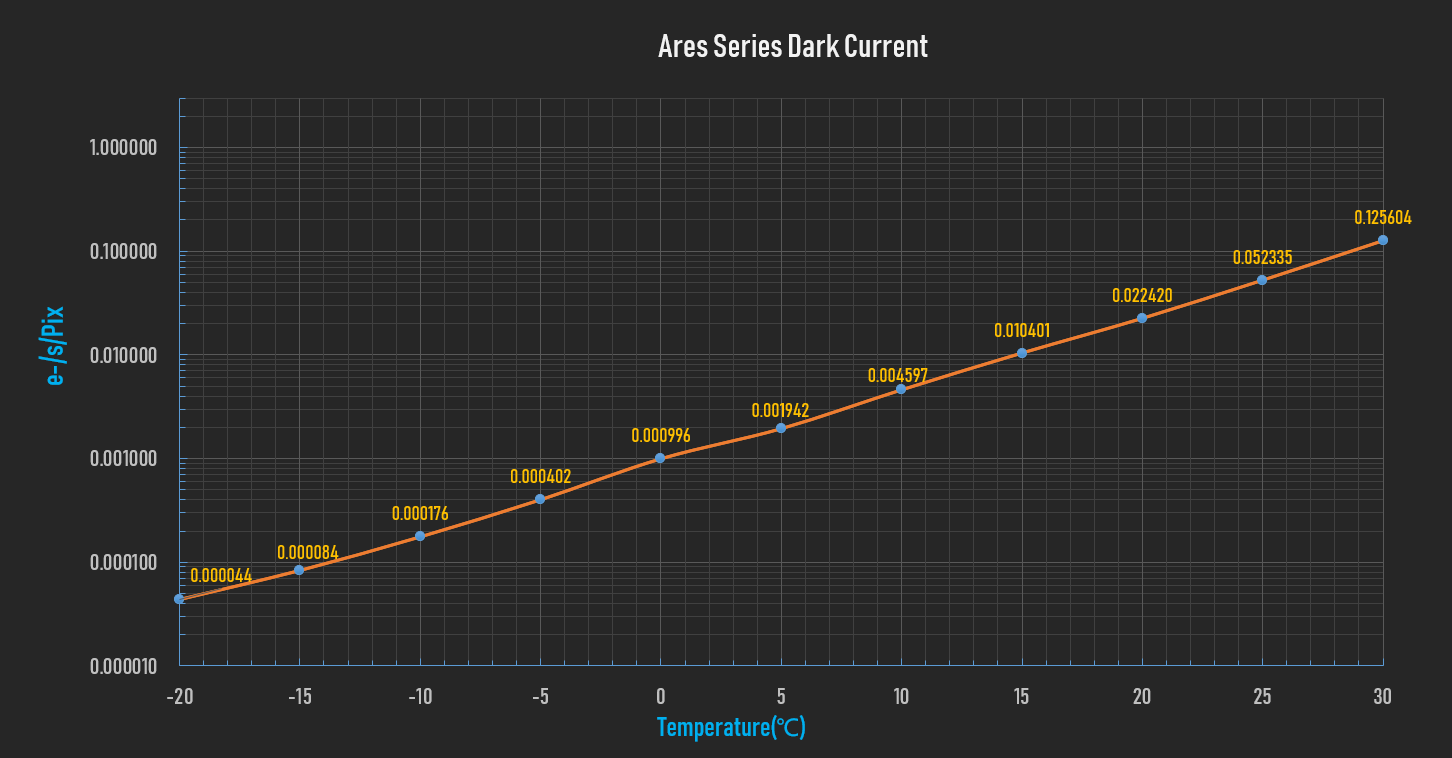

Dark courant
Le courant d'obscurité n'est que de 0,000044 e/s/pix à -20℃ et de 0,000996e/s/pix à 0℃. Dans toute la courbe, le courant d'obscurité ressemble presque à une ligne droite, ce qui peut prouver que la caméra Ares a une très bonne qualité et des performances stables.

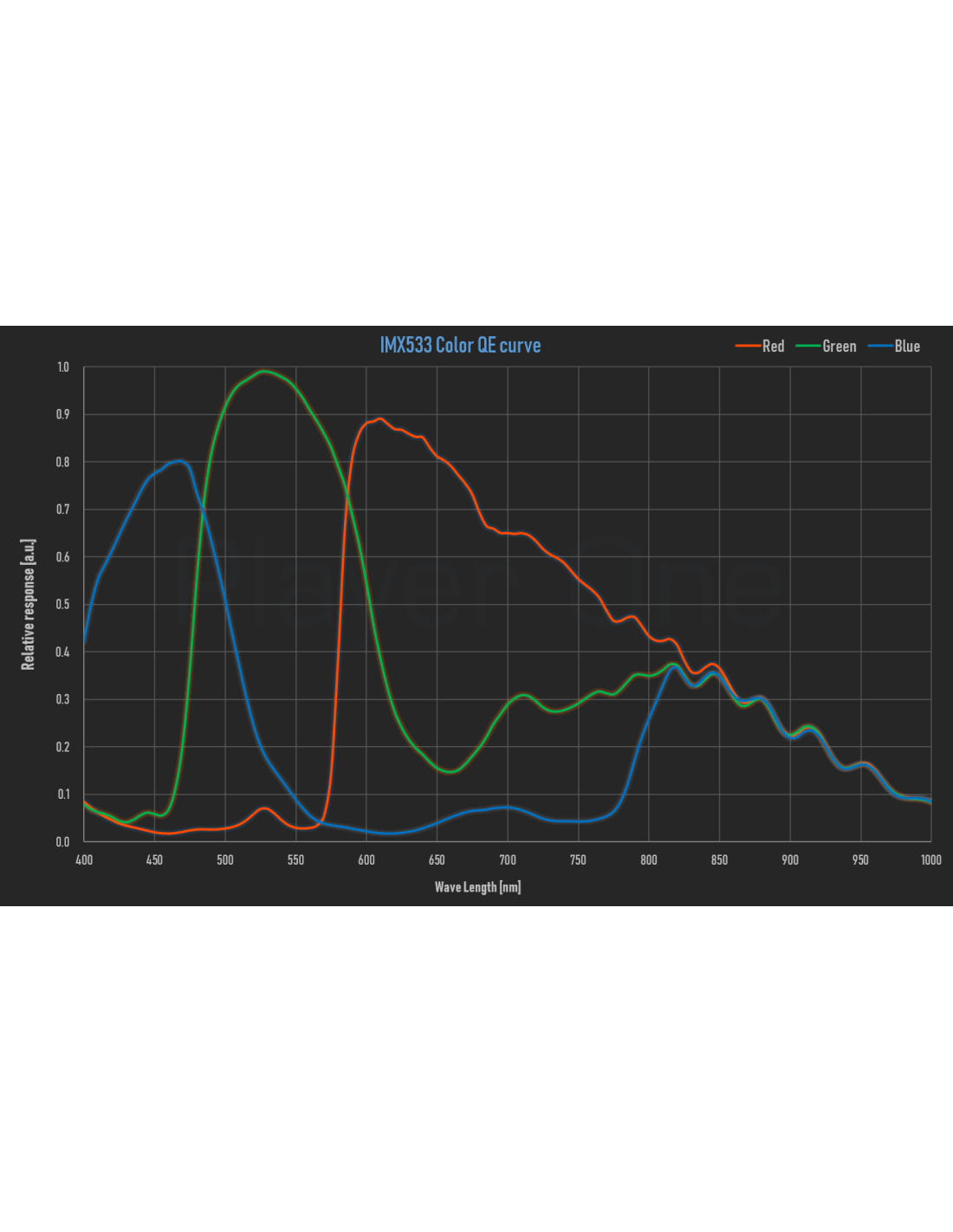

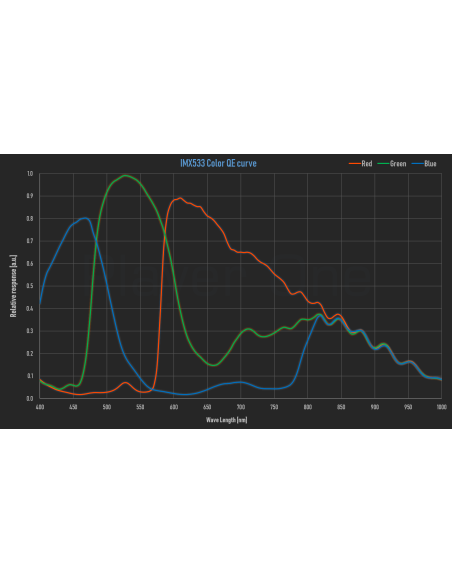

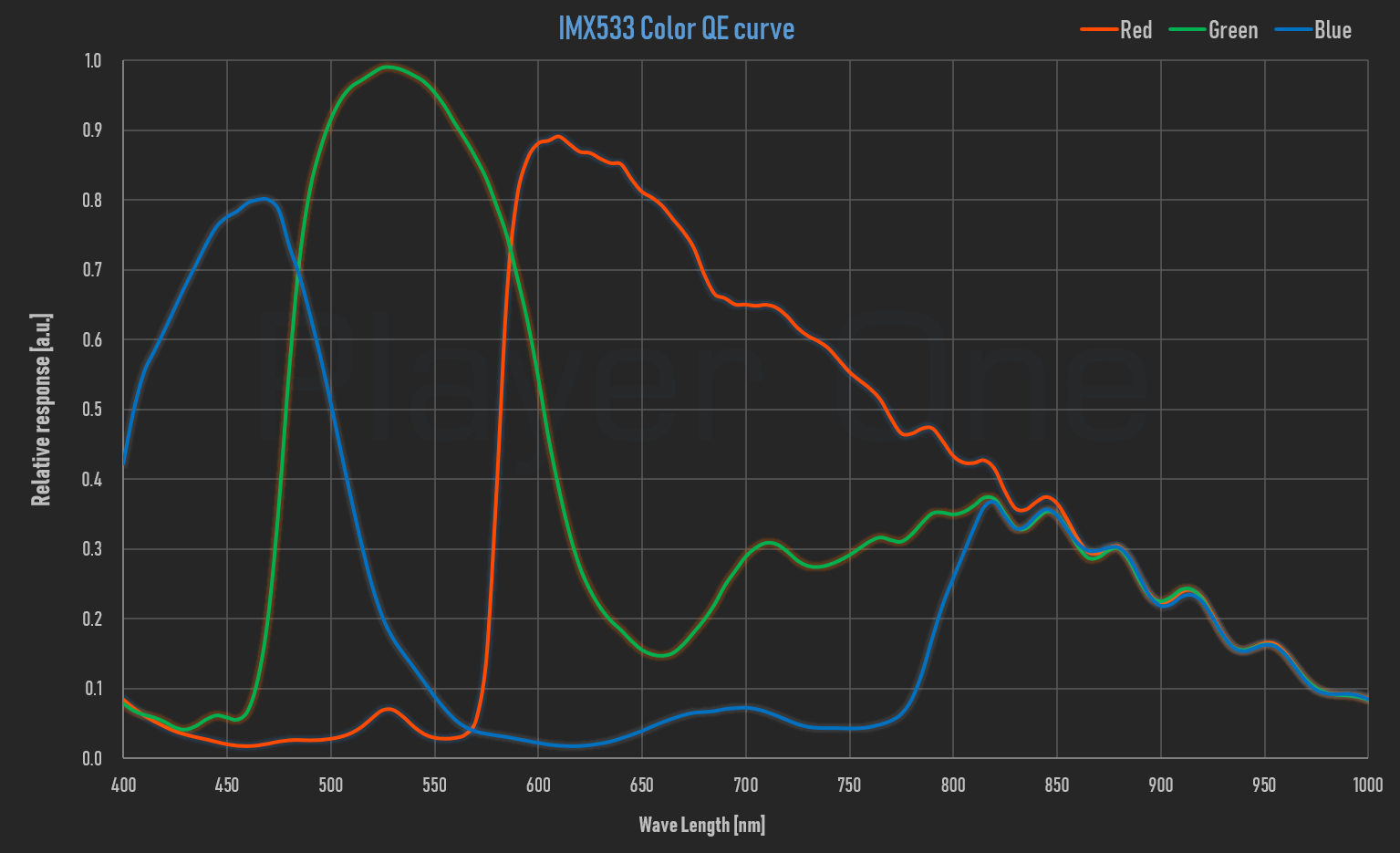

Courbe QE

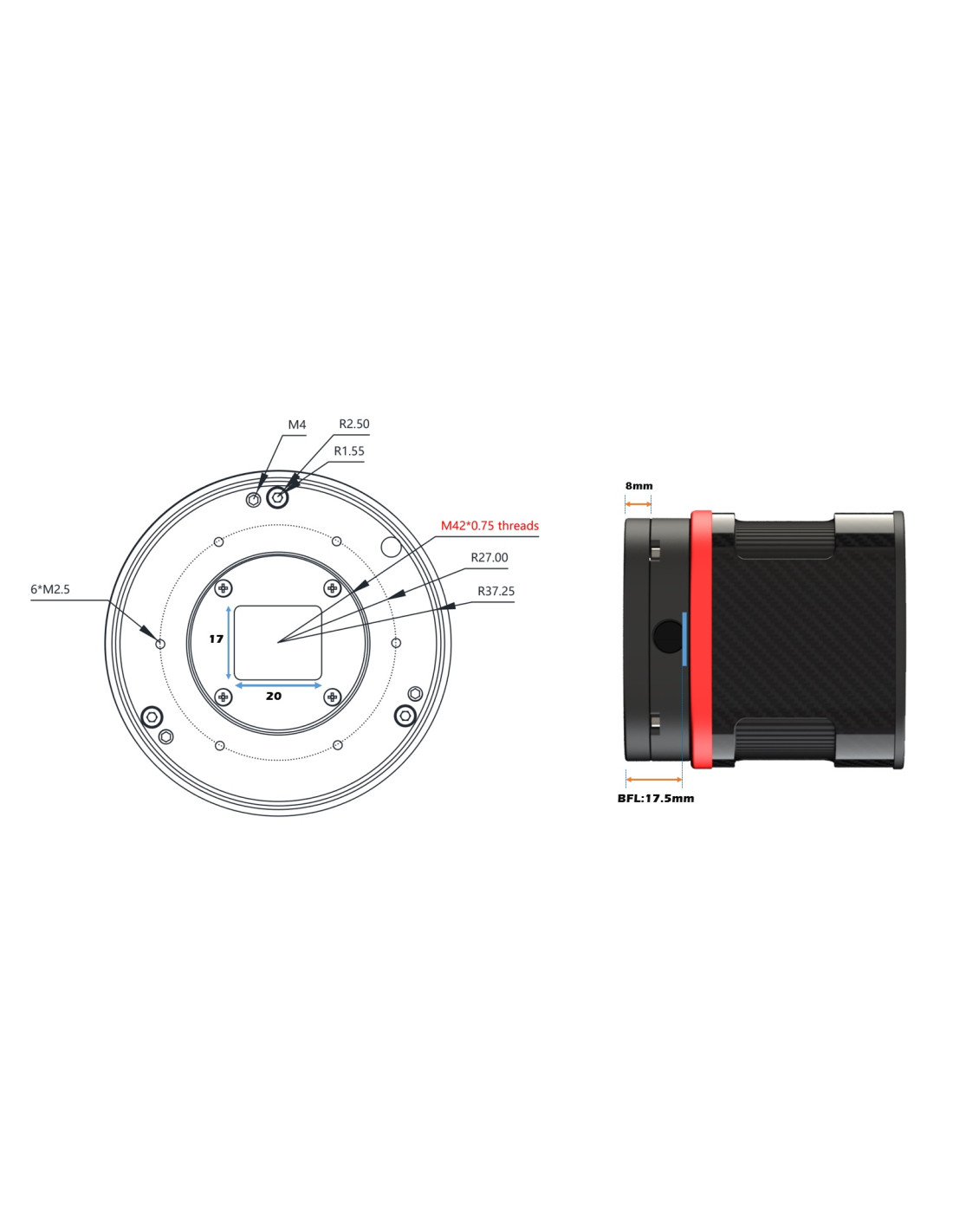

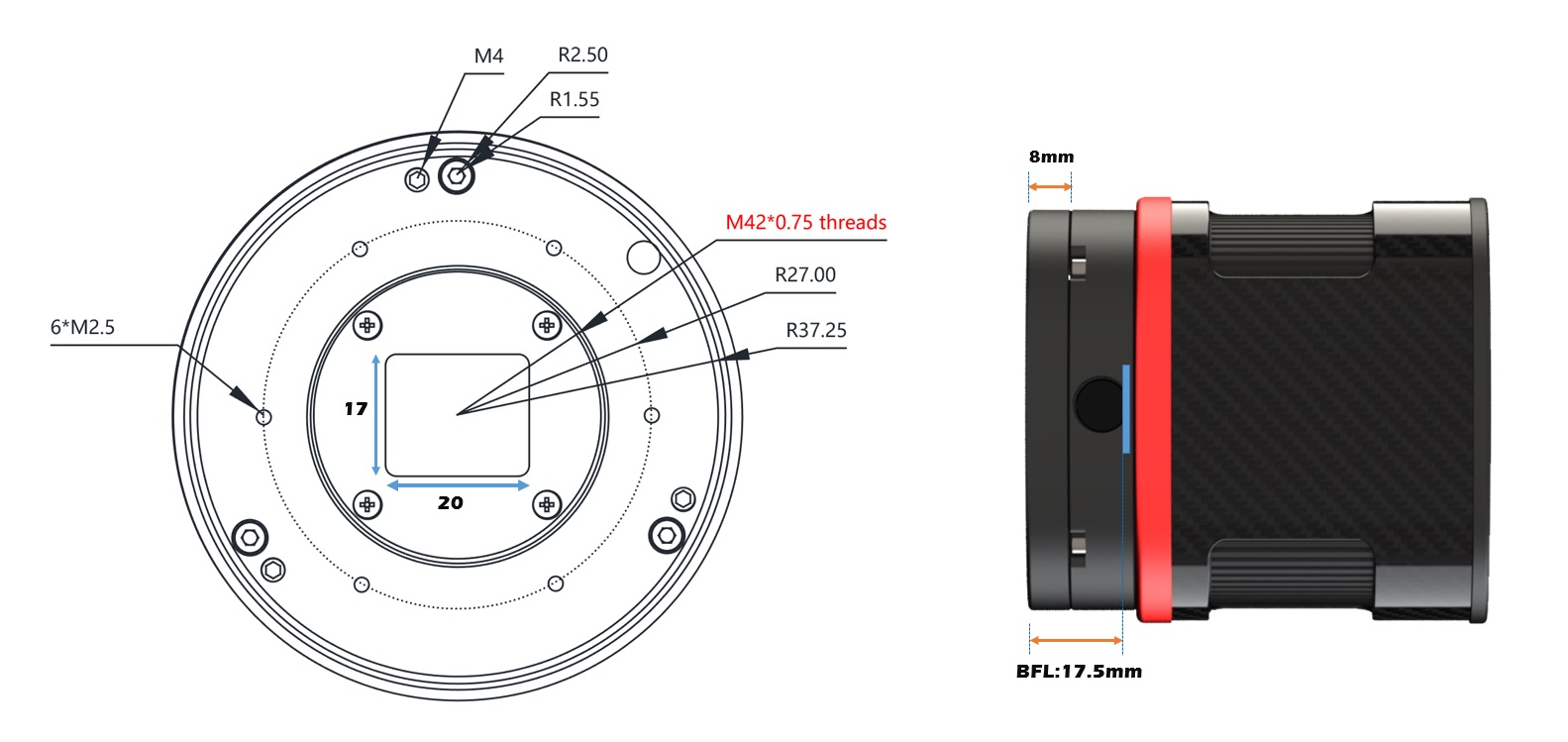

Dessin technique

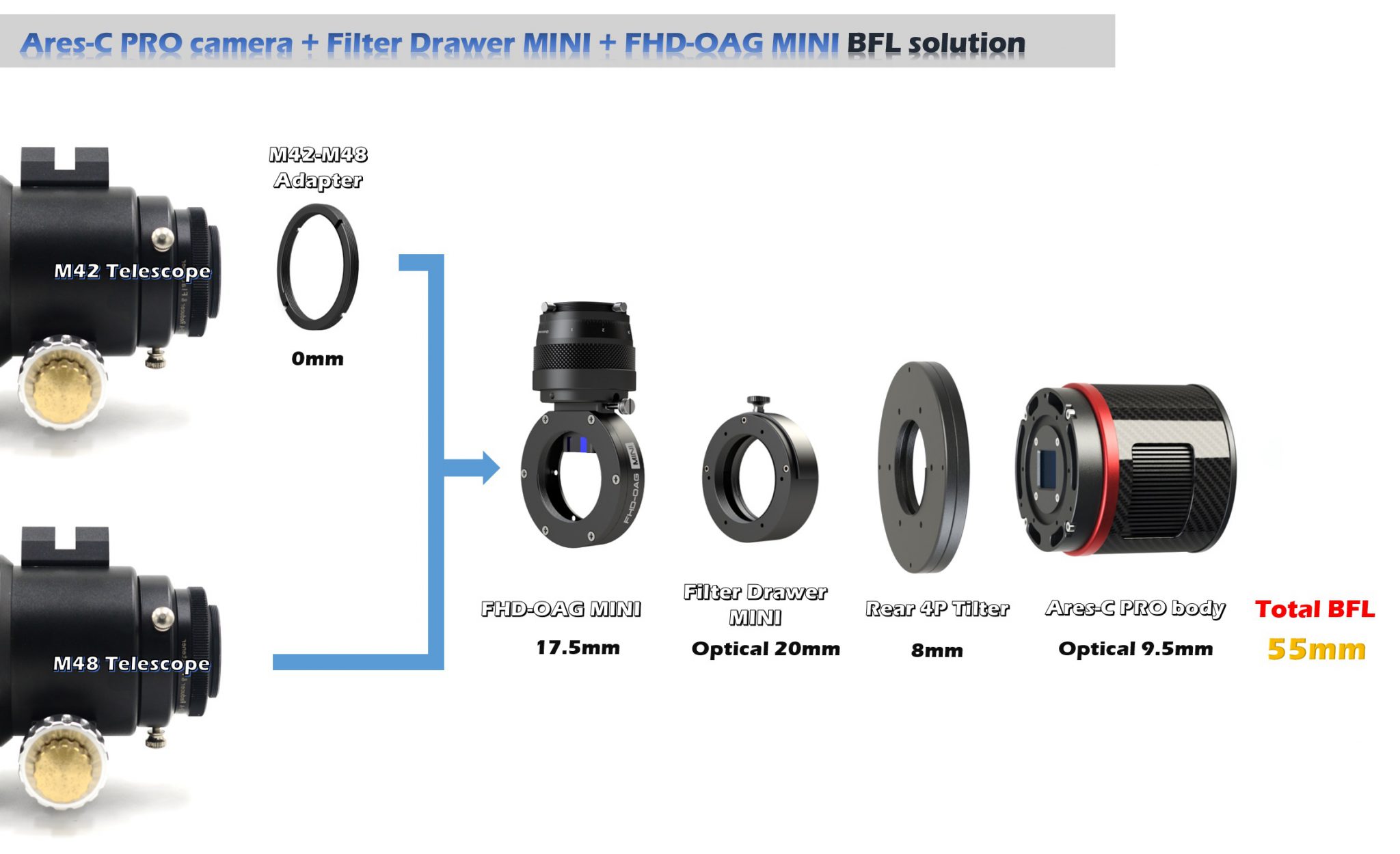

Solution Backfocus
Voici quelques recommandations de solution BFL 55 mm pour cet appareil photo. Si vous ne considérez pas BFL, le mode de connexion est différent.

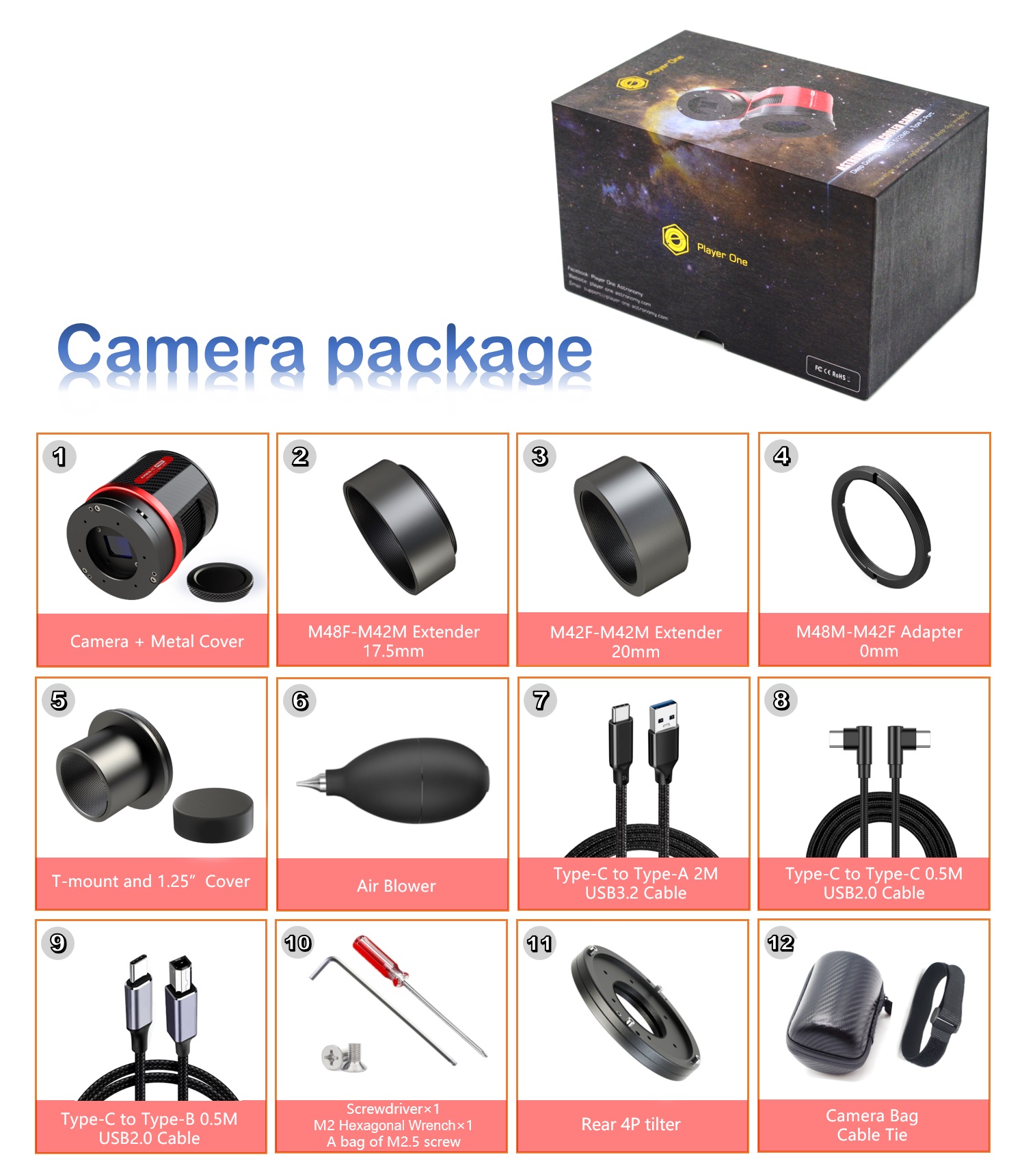

Compris dans la livraison
Caractéristiques
- Capteur: New SONY IMX533 1" CMOS (Couleur)
- Diagonale: 16mm
- Total Pixels: 9 Mega Pixels
- Résolution MAX: 3008×3008
- Tail de pixel: 3.76μm
- Tail du capteur: 11.31mm×11.31mm
- Frame Rate: 43FPS（10bit）
- Shutter: Rolling shutter
- Temps d'exposition: 32μs-2000s
- Bruit de lecture: 4.46-1e
- Full Well: 73k e
- Pic QE: ≈80%
- ADC: 14 bit
- Système de refroidissement : composant de refroidissement TEC à 2 étages de haute qualité
- puissance de refroidissement: 12V – 3A Max
- Delta T: 35°C-40°C (below ambient)
- Température et humidité de travail: Working Temperature: -10°C—60°C
- Humidité relative de travail: 0%—80%
- Vitre de protection: D32*2MM High Quality AR Plus (Anti reflet) Revêtement multicouche
- Port USB: USB3.0/USB2.0
- Adapteur: 1.25″ / M42X0.75
- Back Focal: 17.5mm
- Diamètre: 78mm
- Poids: 420g

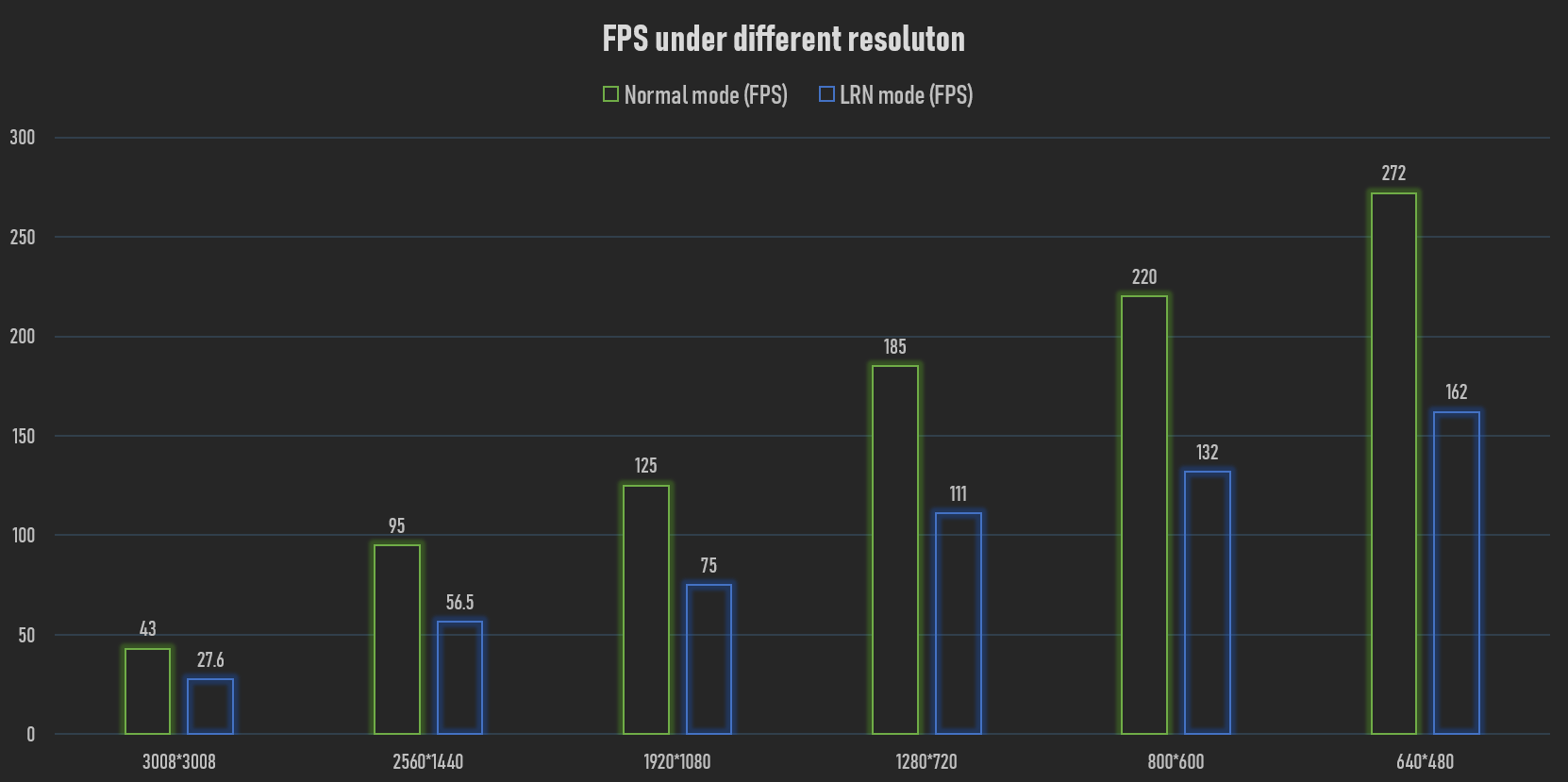

- Résolution et FPS
- En Mode USB 3.0
- Resolution 10bit ADC 14bit ADC
- 3008×3008 43FPS 19.5FPS
- 2560×1440 95FPS 40FPS
- 1920×1080 125FPS 53FPS
- 1280×720 185FPS 79FPS
- 800×600 220FPS 93FPS
- 640×480 272FPS 115FPS
- Option: appareil photo, appareil photo + roue Phoenix 8x1,25 + FHD-OAG MINI
