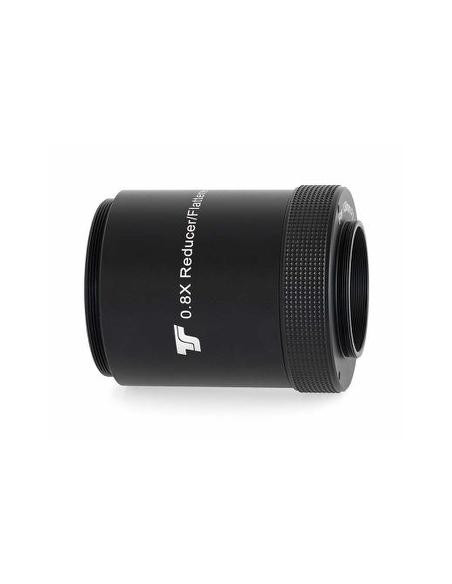

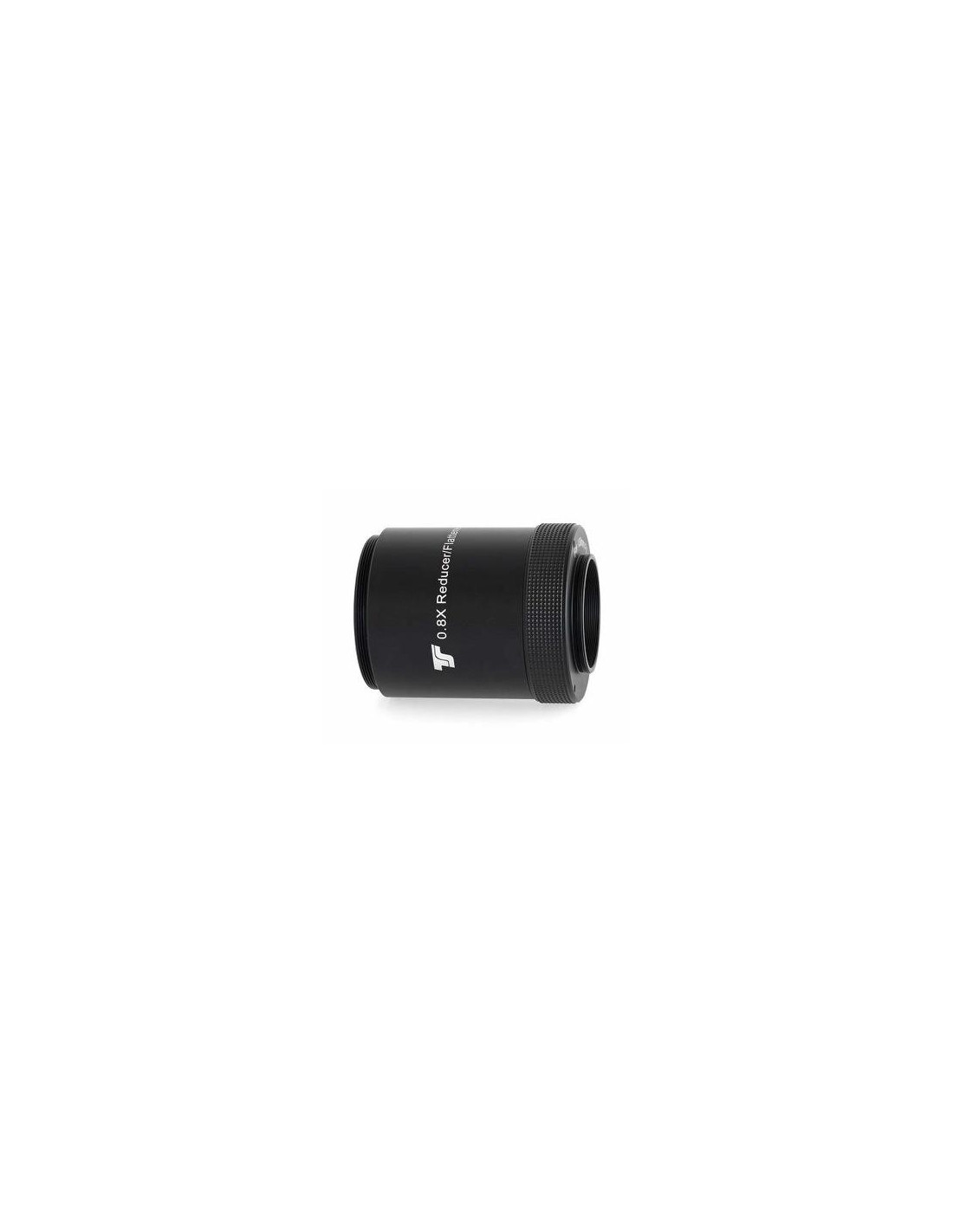

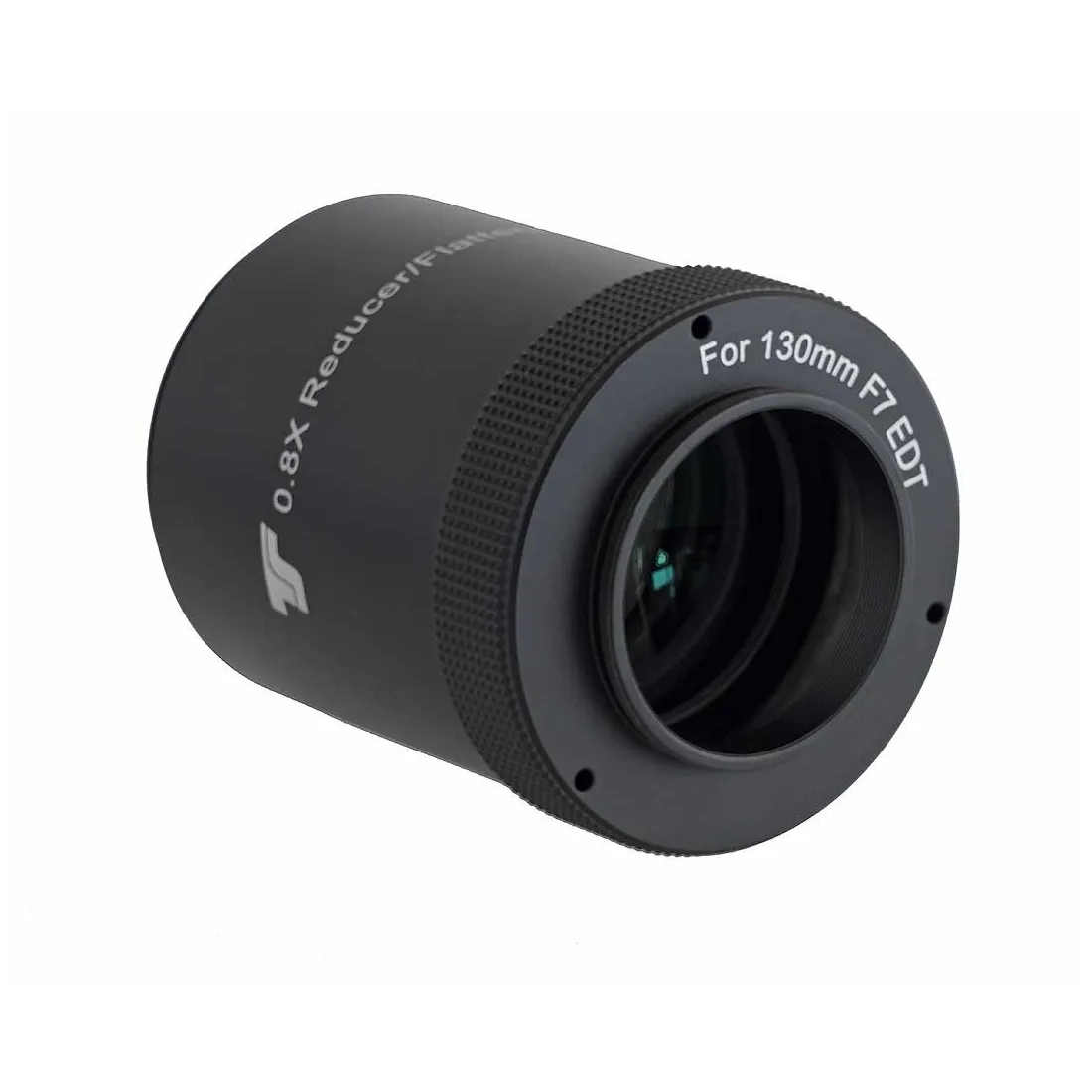

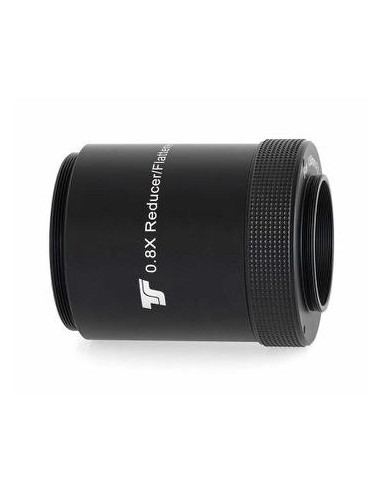

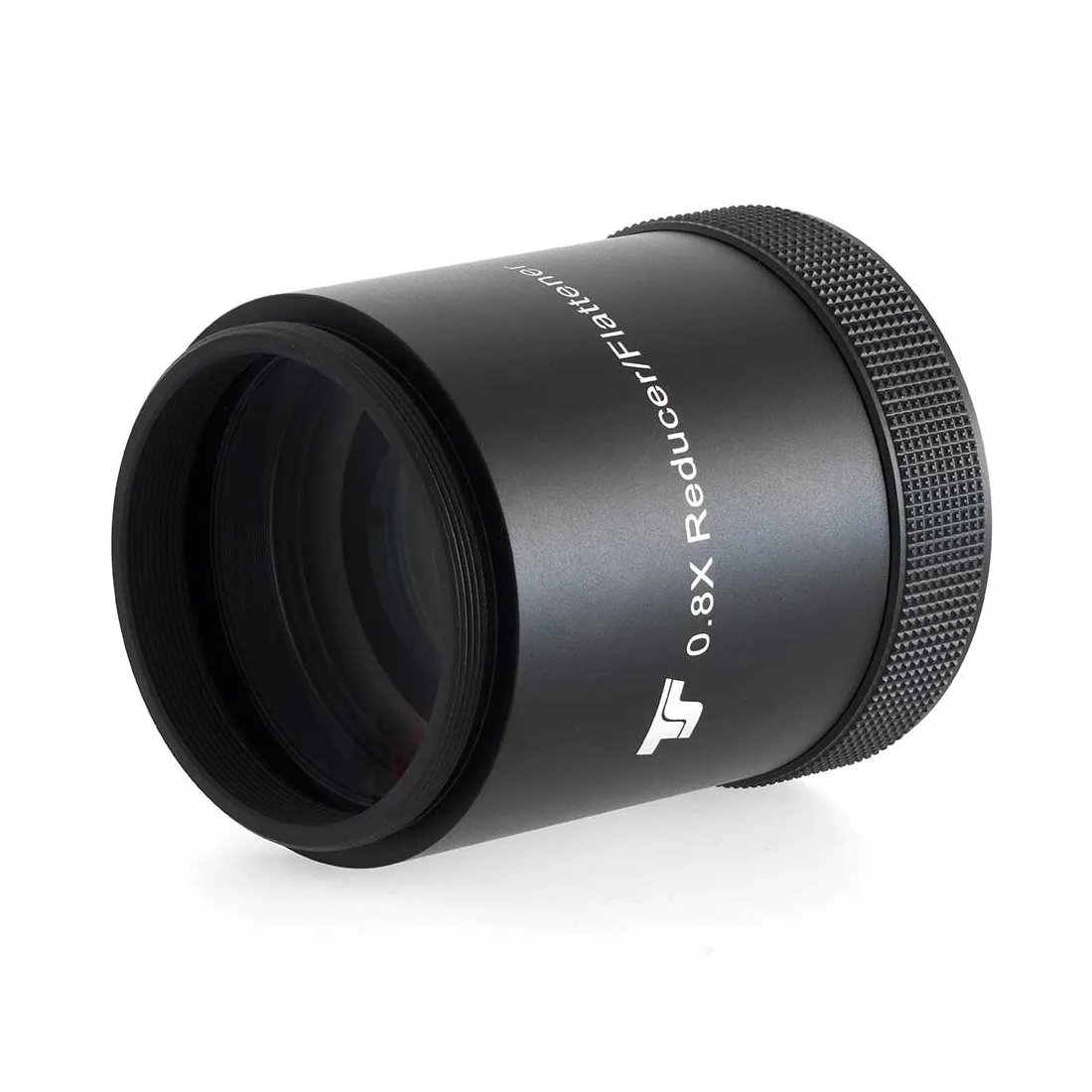

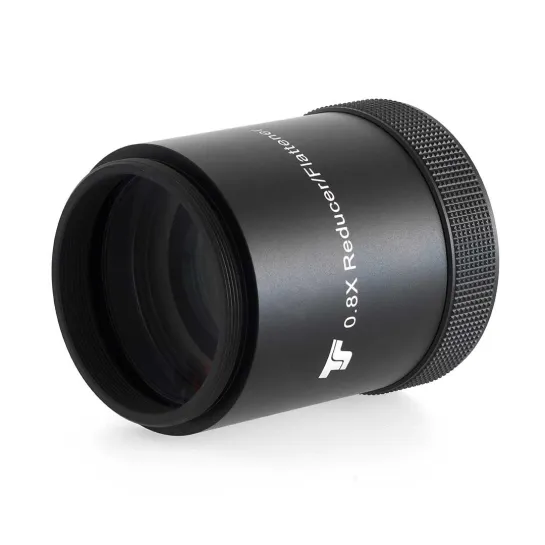

Correcteur-réducteur TS-Optics 0,8x : optimisez les performances de votre Photoline 130 mm f/7
Le correcteur-réducteur TS-Optics 0,8x de 2,5 pouces a été développé spécifiquement pour l'astrophotographie avec la lunette apochromatique TS Photoline 130 mm f/7. Il combine deux fonctions essentielles : la correction du champ et la réduction de la focale, permettant ainsi d'obtenir des étoiles ponctuelles jusqu'aux bords du capteur tout en augmentant le champ photographique capturé.
Grâce à son facteur de réduction de 0,8x, la focale de l'instrument est raccourcie et le rapport d'ouverture devient plus lumineux. Les temps de pose nécessaires sont ainsi réduits à seulement 64 % de ceux requis sans réducteur, ce qui représente un avantage significatif pour l'imagerie du ciel profond.
Une correction de champ optimisée pour les capteurs plein format
Ce correcteur a été calculé spécifiquement pour la TS Photoline 130 mm f/7 TSAPO130F7 afin de garantir des performances optimales. Les étoiles restent fines et ponctuelles sur l'ensemble du champ, y compris avec les capteurs plein format.

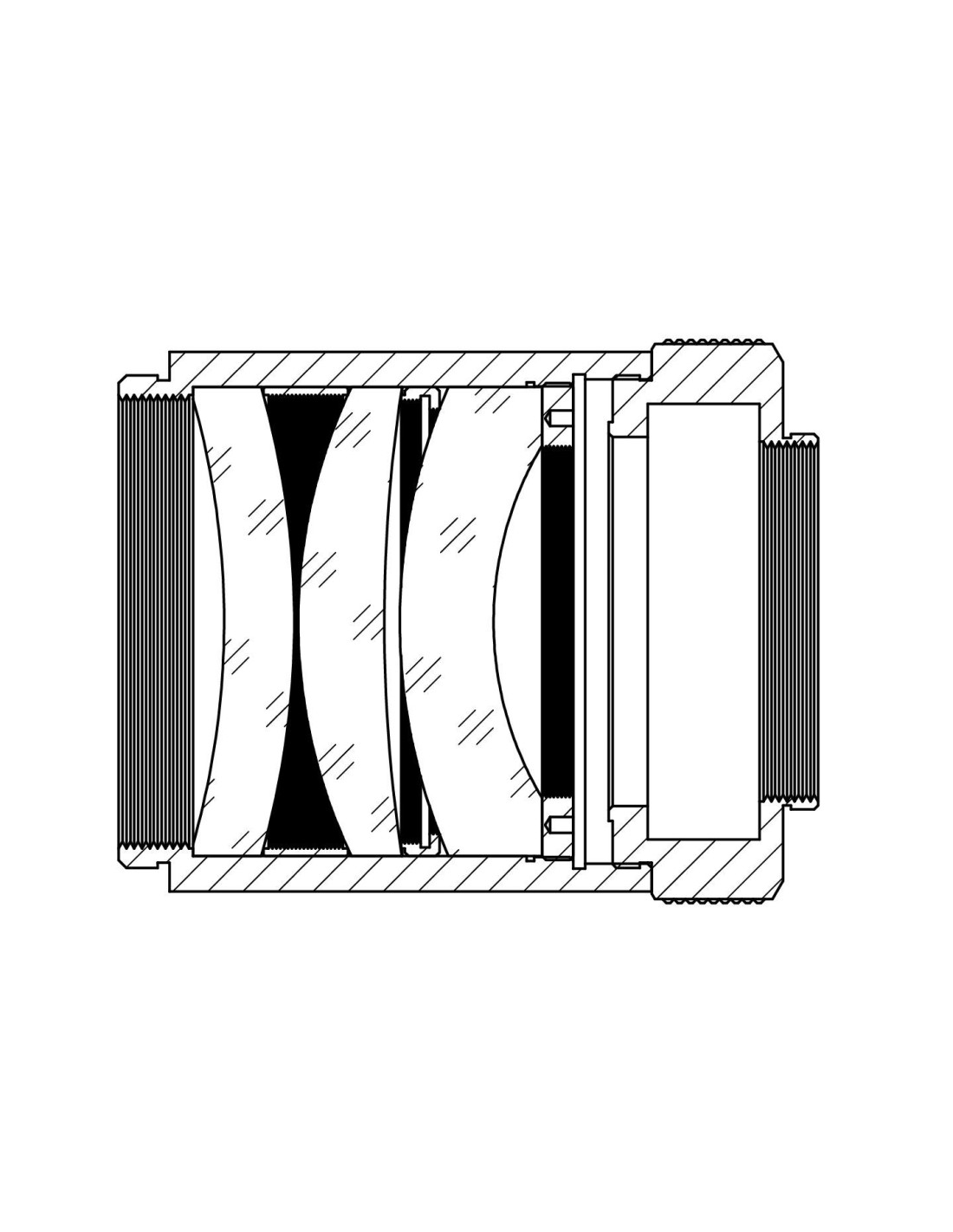

Sa conception optique à trois éléments assure une excellente correction des aberrations tout en préservant la qualité intrinsèque de l'instrument. Chaque surface verre-air bénéficie d'un traitement multicouche afin de maximiser la transmission lumineuse et de réduire les réflexions parasites.
Le résultat est une image homogène, contrastée et parfaitement adaptée aux exigences de l'astrophotographie moderne.
Une connexion entièrement vissée pour une rigidité maximale
Le correcteur se visse directement sur le filetage M63x1 du porte-oculaire de la Photoline 130 mm f/7. Cette connexion filetée élimine les risques de basculement mécanique souvent rencontrés avec les montages par serrage.
Cette rigidité mécanique est particulièrement appréciable lors de l'utilisation de caméras refroidies, de roues à filtres ou de trains optiques relativement lourds.
Des bagues adaptatrices optionnelles permettent également d'utiliser ce correcteur sur d'autres lunettes compatibles disposant de filetages différents, notamment en M68.
Backfocus standard de 55 mm pour une intégration simplifiée
Le correcteur offre un tirage optique de 55 mm mesuré à partir du filetage M48x0,75 côté caméra. Cette valeur correspond au standard utilisé par la majorité des caméras astronomiques modernes, notamment les modèles refroidis ZWO dont les adaptateurs nécessaires sont généralement fournis d'origine.
Les appareils photo reflex numériques et hybrides peuvent également être raccordés facilement à l'aide des adaptateurs appropriés.
Après retrait de l'adaptateur M48, un filetage interne M63x1 devient accessible et offre une distance de travail de 71,2 mm.
Compatible avec d'autres lunettes apochromatiques et ED
Bien qu'optimisé pour la TS Photoline 130 mm f/7 TSAPO130F7, ce correcteur peut également être utilisé sur d'autres lunettes réfractrices de diamètre compris entre 100 mm et 130 mm.
Pour obtenir les meilleures performances, TS-Optics recommande les distances capteur suivantes à partir du filetage M48 :
- Focale de 510 à 600 mm : 58 mm
- Focale de 610 à 700 mm : 57 mm
- Focale de 710 à 800 mm : 56 mm
- Focale de 810 à 1000 mm : 55 mm
Cette flexibilité permet d'exploiter le correcteur sur de nombreuses lunettes ED et apochromatiques compatibles.
Filetage filtre 2 pouces intégré
Le raccord côté caméra intègre directement un filetage pour filtres 2" (50,8 mm). Cette solution permet d'insérer facilement un filtre sans modifier le tirage optique de l'installation.
Le système est compatible avec les filtres à profil bas dont l'épaisseur maximale du barillet ne dépasse pas 5 mm et qui ne possèdent pas de filetage extérieur supplémentaire.
Points forts
- Réduction de focale 0,8x
- Temps de pose réduits à 64 % par rapport à la configuration native
- Optimisé pour la TS Photoline 130 mm f/7
- Compatible avec d'autres lunettes de 100 à 130 mm d'ouverture
- Correction du champ jusqu'au format plein capteur
- Étoiles ponctuelles jusqu'en bord d'image
- Conception optique à 3 éléments
- Traitement multicouche sur toutes les surfaces verre-air
- Connexion entièrement vissée M63x1
- Backfocus standard de 55 mm
- Filetage filtre 2" intégré
- Compatible avec les caméras astronomiques, reflex et hybrides
Fiche technique
| Caractéristique |
Valeur |
| Type |
Correcteur-réducteur 0,8x à 3 éléments |
| Facteur de réduction |
0,8x |
| Instrument optimisé |
TS Photoline 130 mm f/7 Triplet TSAPO130F7 |
| Compatibilité |
Réfracteurs de 100 à 130 mm d'ouverture |
| Connexion côté télescope |
Filetage M63x1 mâle |
| Connexion côté caméra |
Filetage M48x0,75 mâle |
| Distance de travail (backfocus) |
55 mm |
| Distance de travail depuis le filetage M63 interne |
71,2 mm |
| Filetage intermédiaire |
M63x1 femelle (après retrait de l'adaptateur M48) |
| Filetage filtre |
2" intégré |
| Compatibilité filtres |
Filtres 2" à profil bas jusqu'à 5 mm d'épaisseur |
| Correction du champ |
Jusqu'au plein format |
| Traitement optique |
Multicouche sur toutes les surfaces verre-air |
Contenu de la livraison
- Correcteur-réducteur TS-Optics 0,8x
- Bouchons de protection
FAQ - Questions fréquentes
À quoi sert ce correcteur-réducteur 0,8x ?
Il réduit la focale effective de la lunette tout en corrigeant la courbure de champ. Il permet ainsi d'obtenir un champ photographique plus large, des temps de pose plus courts et des étoiles ponctuelles jusqu'aux bords de l'image.
Avec quelle lunette ce correcteur fonctionne-t-il le mieux ?
Il a été spécialement conçu pour la lunette TS Photoline 130 mm f/7 Triplet APO TSAPO130F7, avec laquelle il offre ses meilleures performances optiques.
Peut-il être utilisé avec d'autres lunettes ?
Oui. Il peut également être utilisé avec des lunettes ED ou apochromatiques de 100 à 130 mm d'ouverture. Le backfocus devra alors être ajusté selon la focale de l'instrument.
Quel est le backfocus à respecter ?
La distance optimale est de 55 mm à partir du filetage M48 côté caméra pour la Photoline 130 mm f/7. Cette valeur correspond au standard utilisé par de nombreuses caméras astronomiques.
Est-il compatible avec les capteurs plein format ?
Oui. Le correcteur offre une correction de champ de très haute qualité permettant une utilisation avec des capteurs plein format tout en conservant des étoiles fines sur l'ensemble de l'image.
Peut-on installer un filtre directement sur le correcteur ?
Oui. Un filetage interne pour filtres 2 pouces est intégré dans le raccord côté caméra. Cela permet d'ajouter un filtre sans modifier le tirage optique.
Pourquoi privilégier une connexion vissée ?
Une connexion entièrement filetée garantit un alignement mécanique optimal et élimine les risques de flexion ou de basculement du train optique, particulièrement importants en astrophotographie longue pose avec des équipements lourds.
