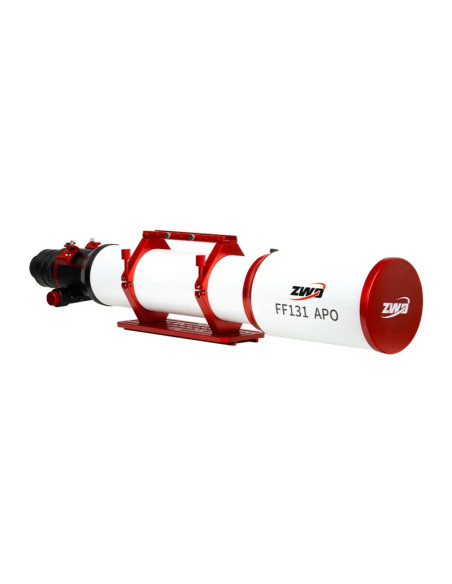

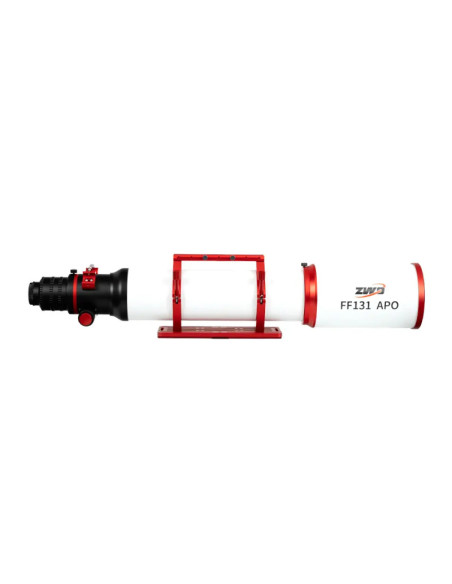

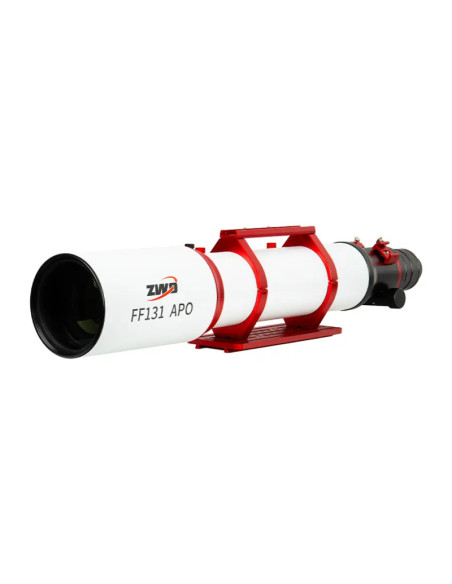

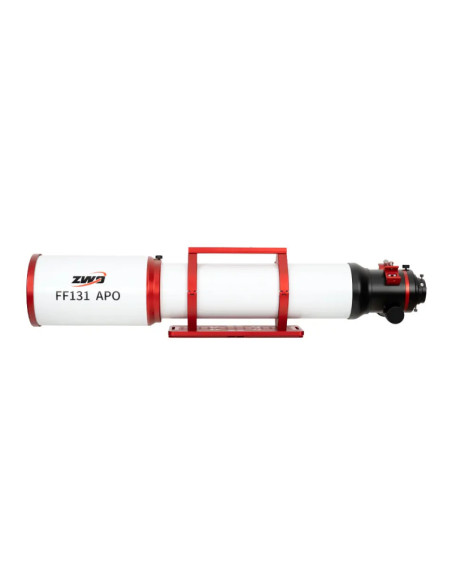

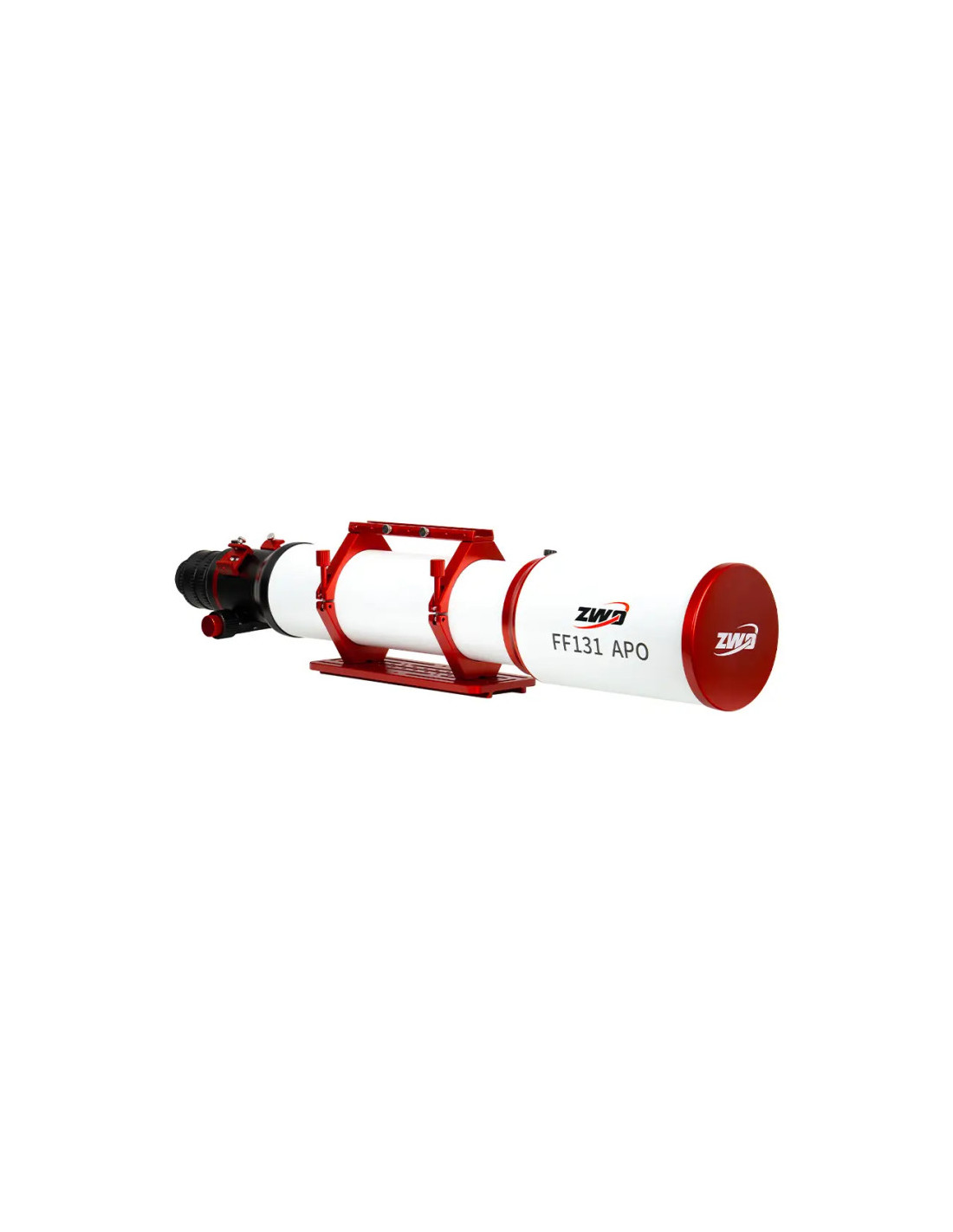

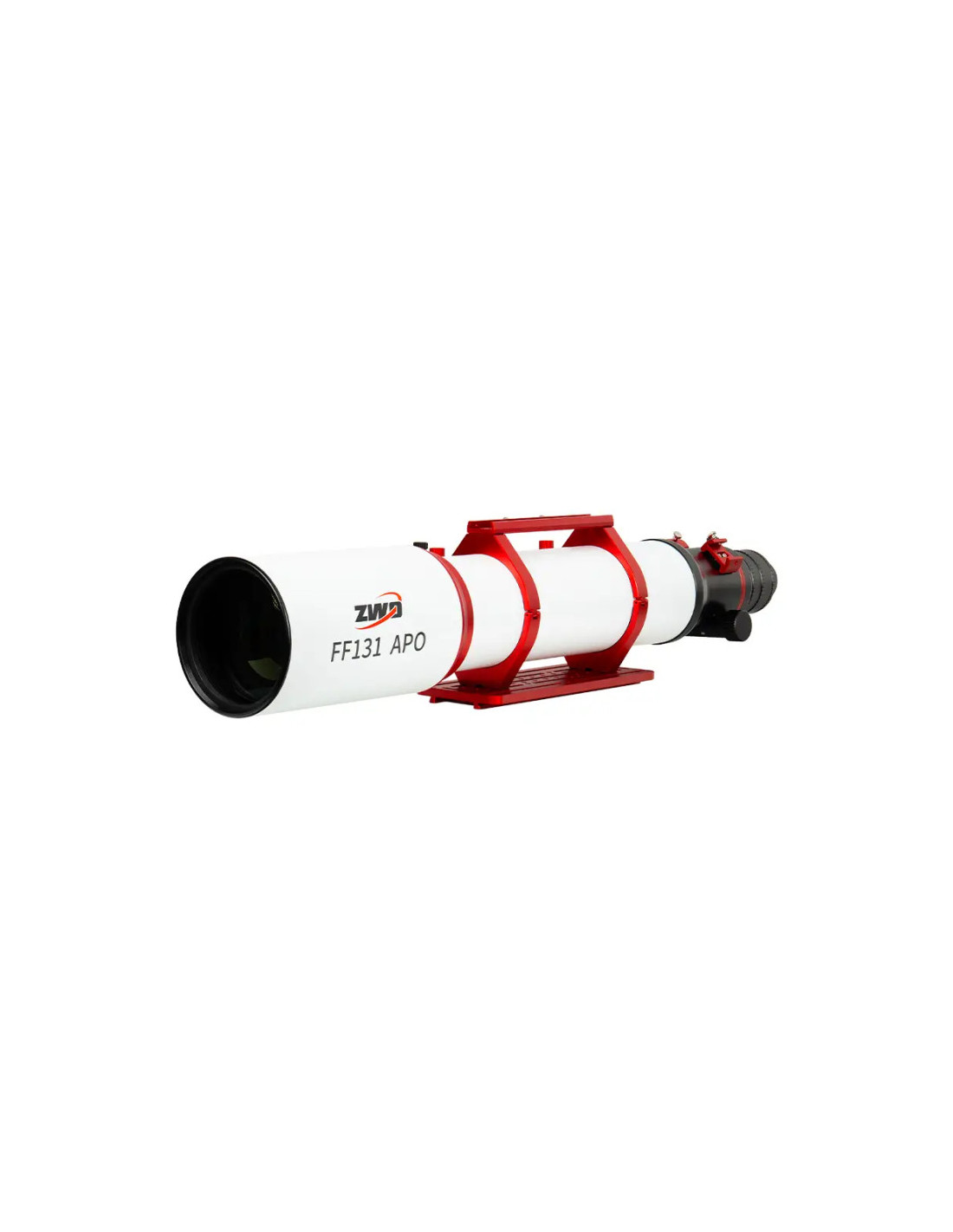

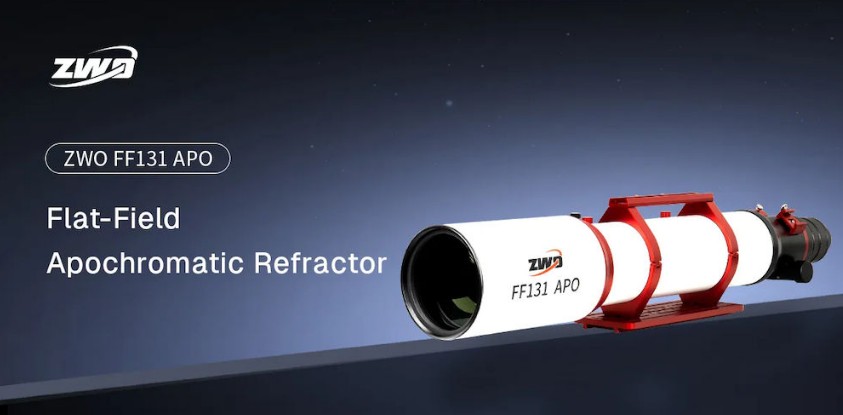

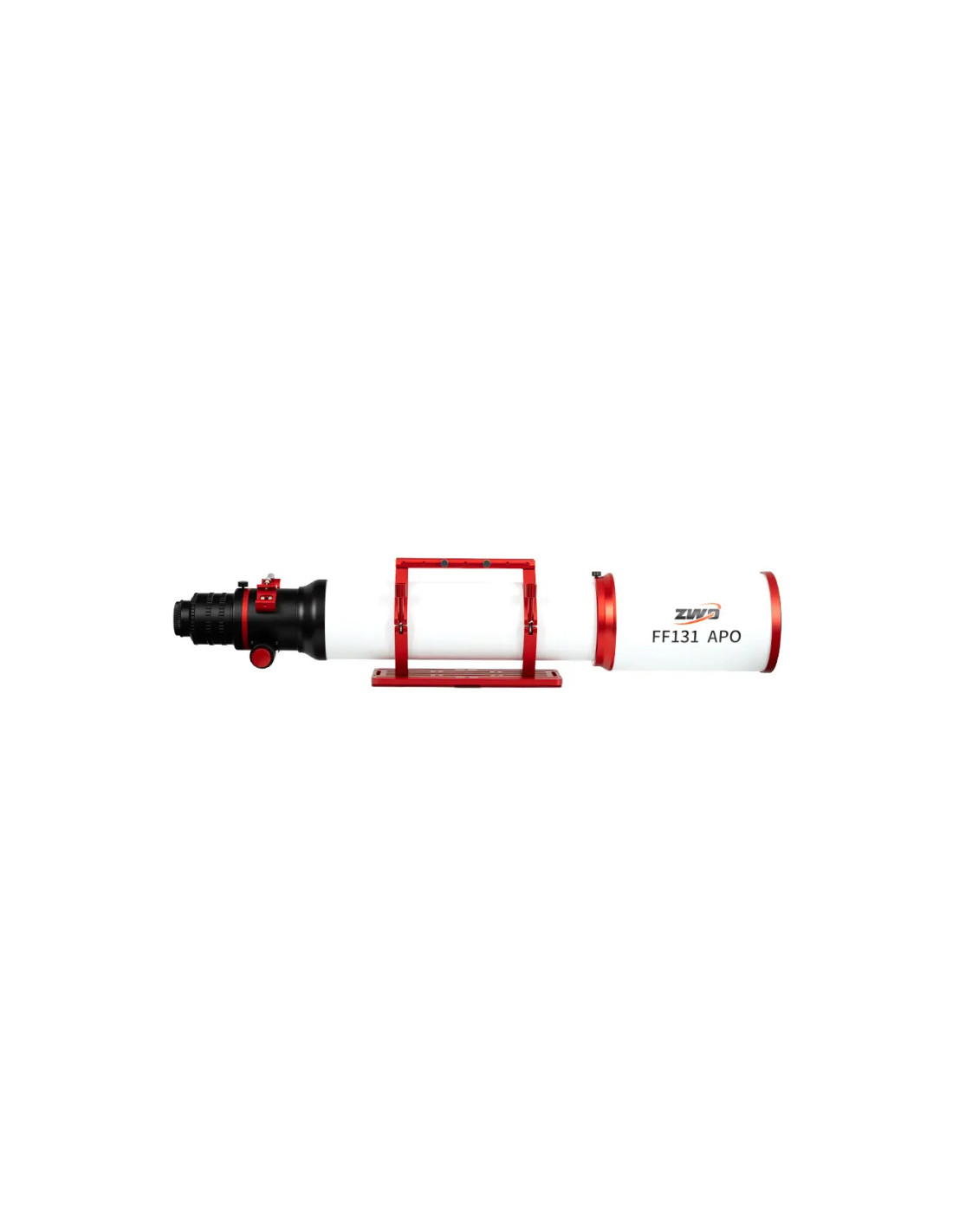

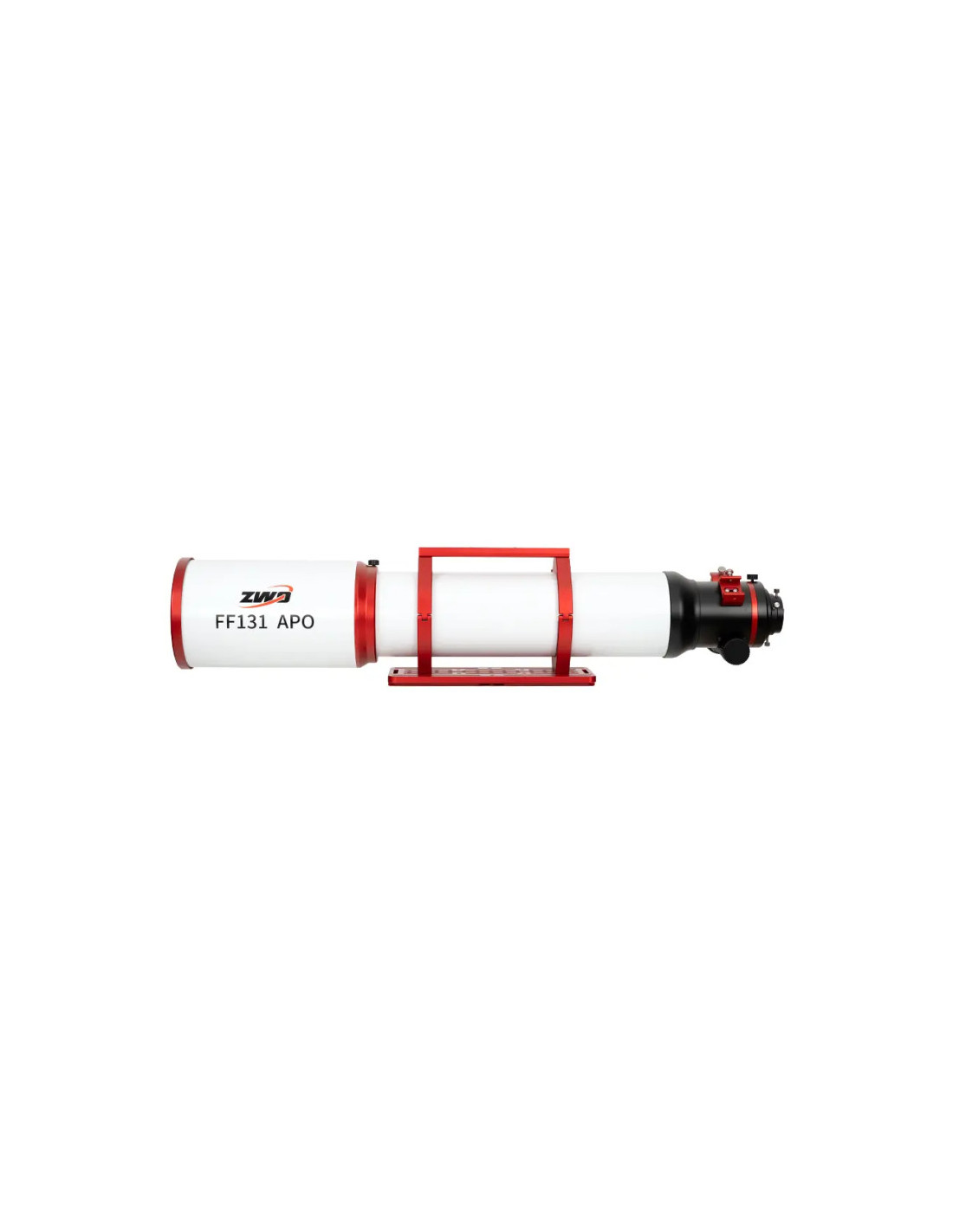

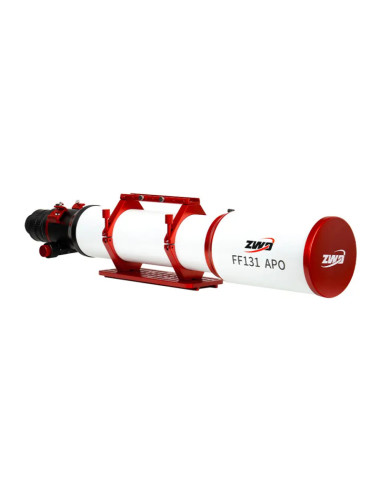

La ZWO FF131 APO : l'astrographe haut de gamme conçu pour l'imagerie du ciel profond
La ZWO FF131 APO est une lunette apochromatique de dernière génération spécialement développée pour répondre aux exigences des astrophotographes recherchant une qualité d'image irréprochable, une mécanique robuste et une utilisation simplifiée.
Grâce à son objectif quadruplet intégrant un élément en verre ED, la FF131 délivre des images extrêmement fines, un chromatisme parfaitement maîtrisé et un champ optique entièrement corrigé. Son cercle image de 44 mm couvre intégralement les capteurs plein format (24x36 mm), tout en conservant des étoiles ponctuelles jusqu'aux bords de l'image.
Avec son diamètre de 131 mm, sa focale de 983 mm et son ouverture F/7,5, cette lunette constitue un excellent compromis entre résolution, luminosité et champ photographique. Elle se destine particulièrement aux galaxies, nébuleuses diffuses, nébuleuses planétaires, amas globulaires ainsi qu'aux objets du ciel profond nécessitant un fort niveau de détail.

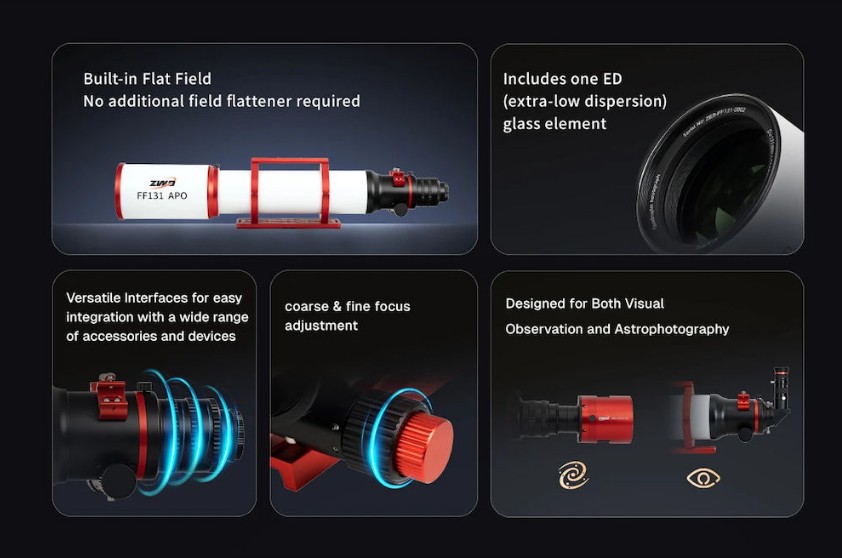

L'un de ses principaux avantages réside dans sa conception Flat Field intégrée. Contrairement aux lunettes nécessitant un correcteur de champ ou un réducteur externe, la FF131 ne demande aucun calcul de backfocus. Il suffit de visser les accessoires compatibles directement au foyer puis d'effectuer la mise au point. Cette conception simplifie considérablement les montages photographiques tout en limitant les risques d'erreur.
Une formule optique quadruplet offrant un champ parfaitement corrigé
La formule optique de la ZWO FF131 APO repose sur un système à quatre lentilles intégrant un verre ED de haute qualité. Cette architecture corrige simultanément les aberrations chromatiques et les défauts de courbure de champ afin de produire des images homogènes sur toute la surface du capteur.
Le cercle image corrigé de 44 mm permet d'utiliser sans restriction les capteurs APS-C, Micro 4/3 et surtout les capteurs plein format, sans apparition d'étoiles déformées en périphérie.
Cette conception intégrée dispense également de l'utilisation d'un aplanisseur externe et supprime les contraintes de calcul du tirage mécanique (backfocus), un avantage particulièrement appréciable lors du montage de configurations photographiques complexes.
Grâce à son diamètre supérieur à celui de la FF110, la FF131 collecte environ 42 % de lumière supplémentaire, permettant d'améliorer le rapport signal/bruit lors des longues poses et de révéler davantage de détails sur les objets faibles du ciel profond.

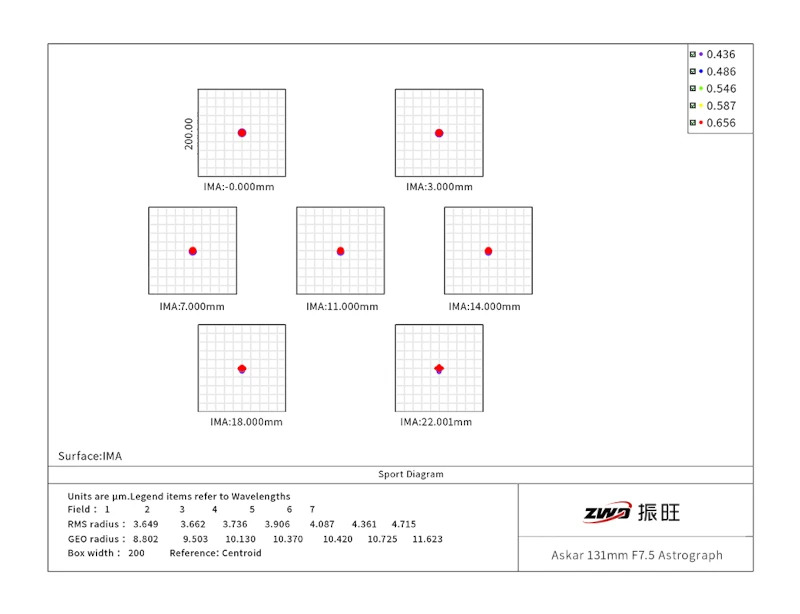

Spot-diagram au foyer de la lunette ZWO FF131 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur plusieurs longueurs d'onde différentes (en µm)

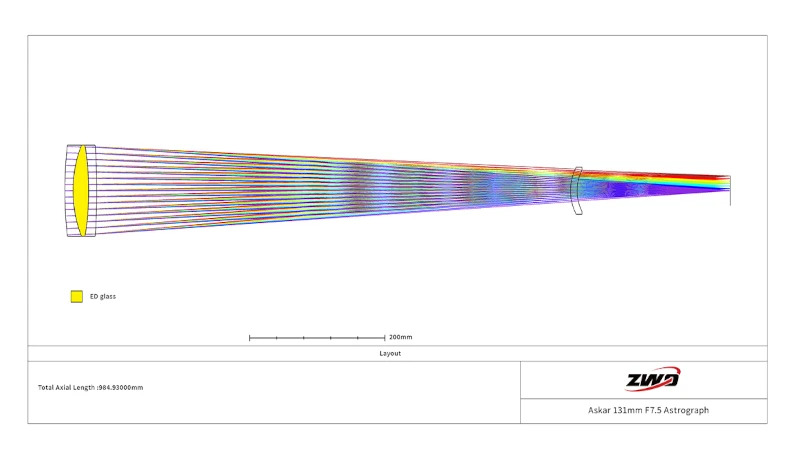

Schéma optique de la lunette ZWO FF131 APO
Un cercle image corrigé de 44 mm pour les capteurs plein format
La ZWO FF131 APO est conçue autour d'une formule optique Flat-Field à quadruplet intégrant un élément en verre ED, offrant un cercle image corrigé de 44 mm. Cette conception permet de couvrir sans difficulté les capteurs plein format 24x36 mm tout en garantissant des étoiles fines et ponctuelles jusqu'aux bords de l'image.
Contrairement à une lunette nécessitant un correcteur de champ externe, la FF131 intègre directement cette correction dans sa formule optique. Il n'est donc pas nécessaire d'ajouter un aplanisseur de champ ni de calculer précisément le backfocus mécanique. Cette conception simplifie considérablement le montage des accessoires et permet de consacrer davantage de temps à l'acquisition des images plutôt qu'aux réglages.
Grâce à son ouverture de 131 mm, sa focale de 983 mm et son rapport focal f/7,5, cette lunette est particulièrement adaptée à l'astrophotographie du ciel profond avec des galaxies, nébuleuses planétaires, amas globulaires ou nébuleuses diffuses nécessitant davantage de résolution et de pouvoir collecteur de lumière. Avec un diamètre supérieur à celui de la FF110, elle collecte environ 42 % de lumière supplémentaire, ce qui améliore le rapport signal/bruit lors des longues poses.
Une mécanique haut de gamme pensée pour l'astrophotographie
La ZWO FF131 APO bénéficie d'une mécanique particulièrement robuste afin de supporter sans difficulté les configurations photographiques les plus exigeantes.
Son porte-oculaire à crémaillère de 3 pouces assure une excellente rigidité mécanique tout en offrant une mise au point démultipliée 1:10, indispensable pour obtenir une focalisation extrêmement précise.
Le système intègre également un rotateur manuel à 360°, facilitant le cadrage sans modifier l'ensemble du montage optique.
Le tube optique reste relativement compact malgré son diamètre important. Il affiche un poids de 5,8 kg, tandis que l'ensemble complet avec colliers, queues d'aronde et accessoires atteint environ 6,8 kg, offrant un excellent compromis entre stabilité et transportabilité.

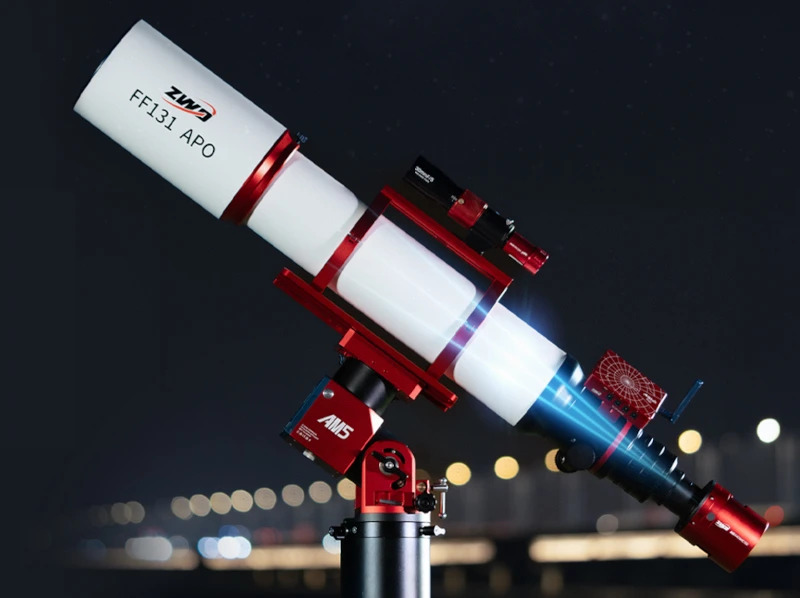

La FF131 s'intègre parfaitement dans un équipement ZWO complet comprenant les montures AM5 ou AM7, les caméras ASI, les roues à filtres EFW, le moteur de mise au point EAF ainsi que l'ordinateur d'acquisition ASIAIR Plus, permettant une configuration totalement optimisée pour l'imagerie longue pose.
Une connectique complète et un montage simplifié
La ZWO FF131 APO est conçue pour offrir une compatibilité maximale avec les accessoires modernes d'astrophotographie. Son porte-oculaire possède une sortie native au filetage M78 mâle, garantissant une excellente rigidité mécanique même avec des configurations lourdes composées d'une caméra refroidie, d'une roue à filtres et d'un moteur de mise au point.
Afin de répondre à la majorité des besoins, la lunette est livrée avec un jeu complet de quatre adaptateurs photo permettant de réaliser facilement différents montages :
- Sortie M78 (55 mm)
- Adaptateur M54 (11 mm)
- Adaptateur M48 (4,5 mm)
- Extension M54 de 13,5 mm
- Sortie 50,8 mm / 31,75 mm
L'adaptateur M48 dispose d'un filetage femelle permettant de visser directement un filtre photographique 2 pouces, simplifiant ainsi l'installation des filtres anti-pollution lumineuse, bi-bande ou narrowband.
Deux supports de chercheur au standard Synta / Orion sont intégrés au focuser afin d'installer facilement un chercheur optique, une lunette guide ou d'autres accessoires compatibles.
Grâce à cette architecture mécanique, la FF131 s'intègre naturellement dans une configuration complète ZWO composée d'une caméra ASI, d'une roue à filtres EFW, d'un moteur EAF et d'un ASIAIR Plus, offrant une solution performante, évolutive et particulièrement simple à mettre en œuvre.
Une intégration parfaite dans l'écosystème ZWO
La ZWO FF131 APO a été pensée pour fonctionner en parfaite harmonie avec l'ensemble des équipements de la marque. Elle s'intègre naturellement dans une configuration complète comprenant une monture ZWO AM5 ou AM7, une caméra refroidie de la série ASI, une roue à filtres électronique EFW, un moteur de mise au point EAF ainsi que le contrôleur intelligent ASIAIR Plus.
Grâce à cette compatibilité native, l'installation est particulièrement simple et rapide. L'ensemble des accessoires communique parfaitement entre eux et peut être piloté depuis une seule interface, facilitant ainsi l'automatisation des séances d'imagerie. Mise au point automatique, autoguidage, séquences d'acquisition, retournement au méridien ou encore gestion des filtres peuvent être entièrement contrôlés via l'ASIAIR.
Cette intégration permet de constituer une solution d'astrophotographie homogène, fiable et performante, aussi bien pour les observatoires fixes que pour les sorties nomades. La FF131 devient ainsi le cœur d'une plateforme complète capable d'exploiter pleinement les performances des accessoires ZWO pour produire des images du ciel profond d'une qualité exceptionnelle.
Les points forts
- Objectif apochromatique quadruplet intégrant un élément en verre ED
- Diamètre utile de 131 mm
- Longueur focale de 983 mm
- Rapport focal F/7,5
- Cercle image corrigé de 44 mm, compatible avec les capteurs plein format
- Correction Flat Field intégrée, sans correcteur externe
- Aucun calcul de backfocus nécessaire
- Images nettes jusqu'aux bords du capteur
- Chromatisme fortement réduit
- Porte-oculaire Crayford 3 pouces très rigide
- Mise au point démultipliée 1:10
- Rotation du porte-oculaire sur 360°
- Sortie native M78 avec nombreux adaptateurs photographiques fournis
- Adaptateur M48 compatible avec les filtres 2"
- Deux supports de chercheur type Synta / Orion
- Compatible avec les caméras plein format
- Compatible avec les accessoires ZWO (ASI, EAF, EFW, ASIAIR)
- Compatible avec les montures ZWO AM5 et AM7
- Tube compact facilitant le transport malgré son grand diamètre
- Collecte environ 42 % de lumière supplémentaire par rapport à une lunette de 110 mm
- Solution idéale pour l'astrophotographie du ciel profond longue pose.

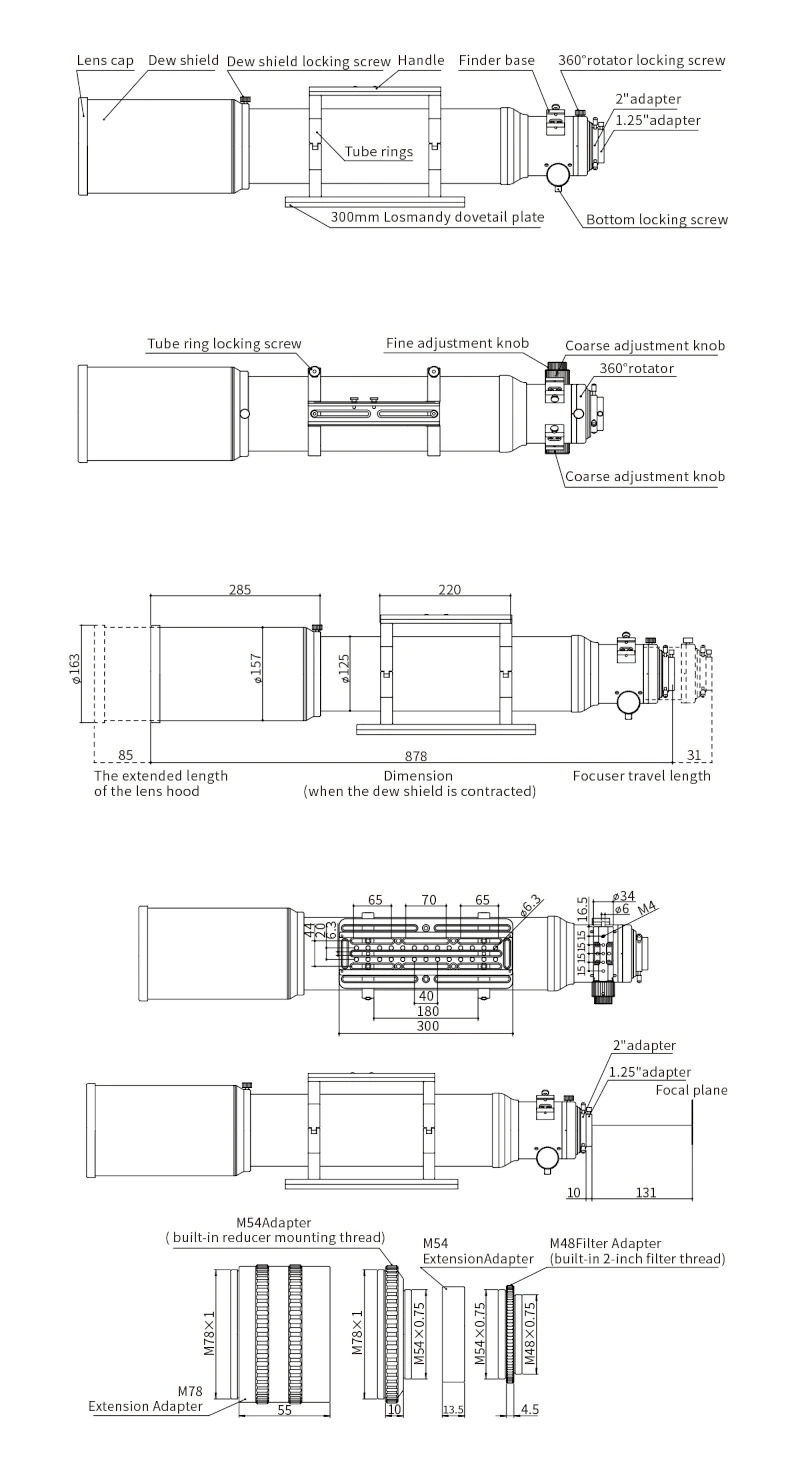

Fiche technique
| Caractéristiques |
Valeurs |
| Type |
Lunette astrographe apochromatique Flat Field |
| Formule optique |
Quadruplet avec 1 verre ED |
| Diamètre utile |
131 mm |
| Longueur focale |
983 mm |
| Rapport focal |
F/7,5 |
| Cercle image corrigé |
44 mm |
| Compatibilité capteurs |
Jusqu'au plein format (24x36 mm) |
| Mise au point |
Crémaillère 3" avec microfocuser 1:10 |
| Rotation du porte-oculaire |
Oui, 360° |
| Sorties |
M78 (55 mm), M54 (11 mm), M48 (4,5 mm) |
| Extension fournie |
M54 de 13,5 mm |
| Sortie visuelle |
50,8 mm / 31,75 mm |
| Longueur du tube |
878 mm (pare-buée rétracté) |
| Diamètre du tube |
125 mm |
| Diamètre du pare-buée |
157 mm |
| Diamètre du cache-poussière |
163 mm |
| Poids du tube |
5,8 kg |
| Poids avec accessoires |
6,8 kg |

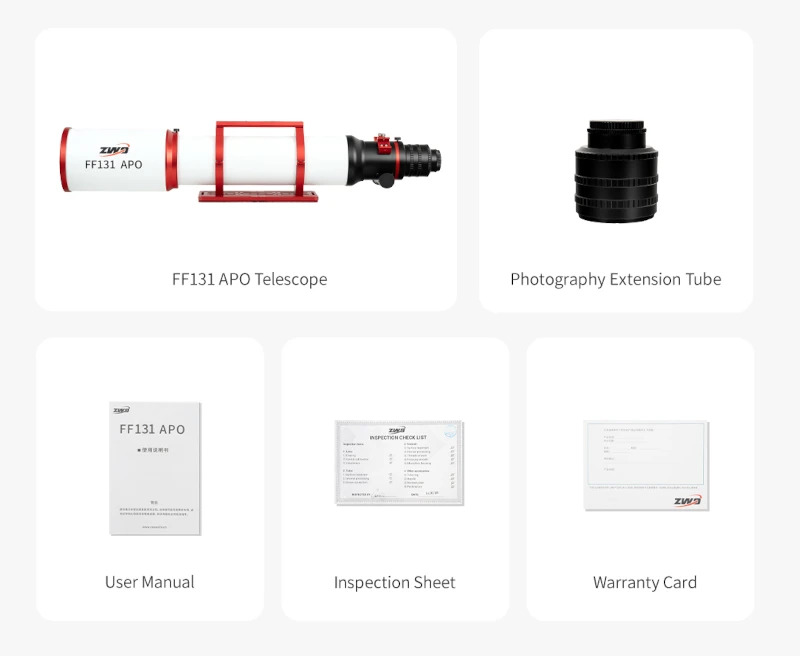

Contenu de la livraison
- 1 tube optique ZWO FF131 APO
- 1 paire de colliers de fixation
- 1 queue d'aronde type Vixen de 300 mm
- 1 queue d'aronde supérieure de 220 mm
- 2 supports de chercheur compatibles Synta / Orion
- 1 jeu de 4 adaptateurs photo comprenant :
- Adaptateur M78
- Adaptateur M54
- Adaptateur M48
- Extension M54
FAQ - Questions fréquentes
Quels types d'objets célestes peut-on photographier avec la ZWO FF131 APO ?
Grâce à son diamètre de 131 mm et à sa focale de 983 mm, la ZWO FF131 APO est particulièrement adaptée à l'imagerie du ciel profond. Elle excelle sur les galaxies, les nébuleuses diffuses, les nébuleuses planétaires, les amas ouverts et globulaires, tout en offrant un excellent niveau de détail sur les objets de taille moyenne à importante.
La ZWO FF131 APO est-elle compatible avec les capteurs plein format ?
Oui. Son cercle image corrigé de 44 mm permet d'utiliser des caméras et appareils photo plein format (24 × 36 mm) sans dégradation notable de la qualité d'image sur les bords du capteur. Les étoiles restent fines et ponctuelles sur l'ensemble du champ.
Faut-il ajouter un correcteur de champ ou respecter un backfocus précis ?
Non. La FF131 est un astrographe Flat Field dont la correction est directement intégrée dans la formule optique. Aucun correcteur de champ supplémentaire n'est nécessaire et il n'y a pas de calcul complexe de backfocus à effectuer. Il suffit de monter les accessoires compatibles et de réaliser la mise au point.
Quels accessoires photographiques sont compatibles ?
La lunette est livrée avec plusieurs adaptateurs permettant d'utiliser de nombreuses configurations. Elle dispose d'une sortie native M78 ainsi que d'adaptateurs M54, M48, d'une extension M54 et d'une sortie 50,8 mm / 31,75 mm. L'adaptateur M48 permet également de visser directement un filtre photographique 2 pouces.
Le porte-oculaire est-il suffisamment robuste pour supporter une caméra refroidie ?
Oui. Son porte-oculaire à crémaillère de 3 pouces est spécialement conçu pour les configurations photographiques exigeantes. Il offre une excellente rigidité, limite les flexions mécaniques et supporte sans difficulté une caméra refroidie, une roue à filtres, un diviseur optique et un moteur de mise au point.
Peut-on motoriser la mise au point ?
Oui. Le focuser est facilement motorisable et fonctionne parfaitement avec le moteur de mise au point ZWO EAF, permettant une mise au point automatique extrêmement précise, notamment lors des longues sessions d'acquisition.
Cette lunette est-elle adaptée à une utilisation nomade ?
Malgré son diamètre de 131 mm, la FF131 conserve une conception relativement compacte. Son tube pèse 5,8 kg (6,8 kg avec les accessoires), ce qui permet de l'utiliser sur des montures performantes comme les ZWO AM5 ou AM7 tout en restant transportable pour les sorties sur le terrain.
Avec quelles montures la ZWO FF131 APO est-elle recommandée ?
Elle est parfaitement adaptée aux montures capables de supporter une configuration photographique d'environ 10 à 15 kg. Les montures ZWO AM5 et AM7 constituent un excellent choix, mais elle peut également être utilisée sur toute monture équatoriale offrant une capacité de charge suffisante.
Pourquoi choisir une lunette quadruplet plutôt qu'une lunette classique ?
Une lunette quadruplet intègre directement la correction de champ dans sa formule optique. Cette conception offre plusieurs avantages : des étoiles ponctuelles jusqu'aux bords du champ, une compatibilité avec les capteurs plein format, une excellente correction du chromatisme et la suppression des contraintes liées au calcul du backfocus. Elle représente une solution idéale pour les astrophotographes souhaitant obtenir rapidement des images de très haute qualité.
À qui s'adresse la ZWO FF131 APO ?
La FF131 APO s'adresse aux astrophotographes exigeants souhaitant disposer d'un astrographe performant, simple à mettre en œuvre et optimisé pour les longues poses. Sa qualité optique, sa mécanique robuste et sa parfaite intégration dans l'écosystème ZWO en font une solution de premier choix pour réaliser des images du ciel profond à très haute résolution.
