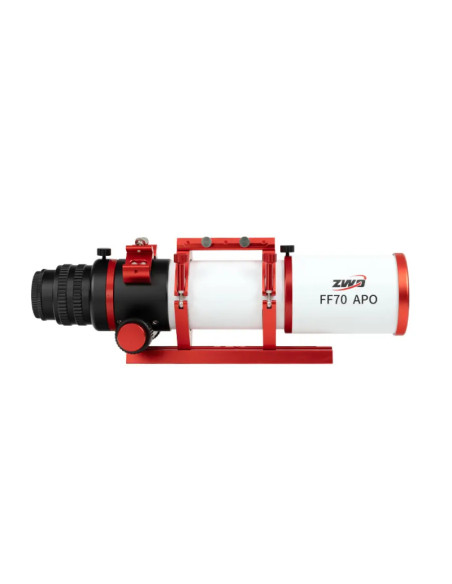

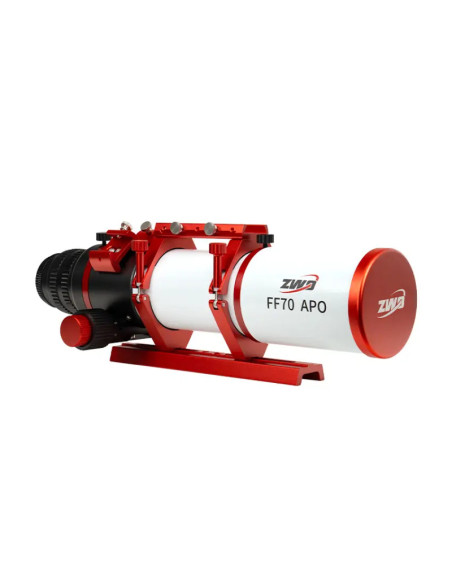

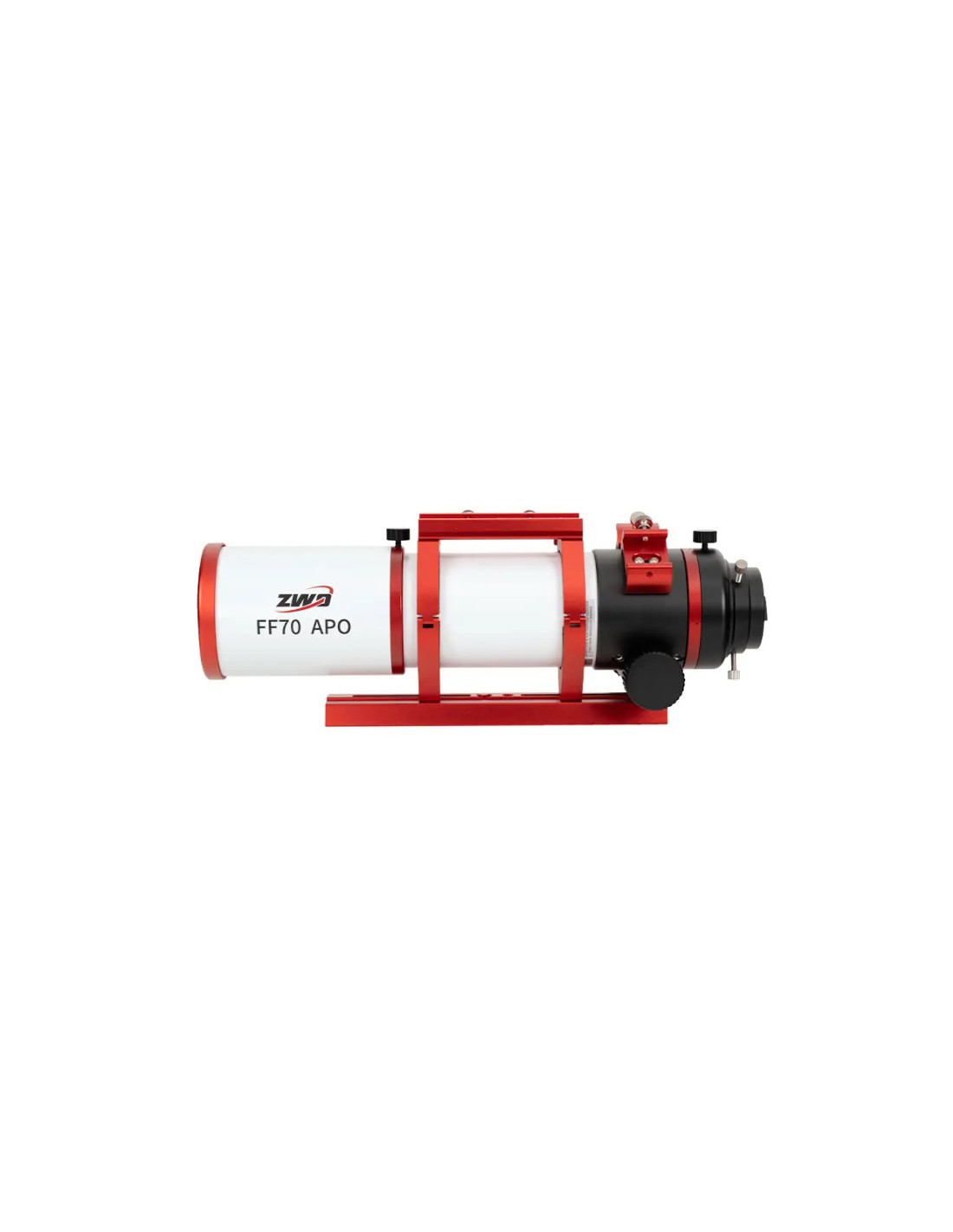

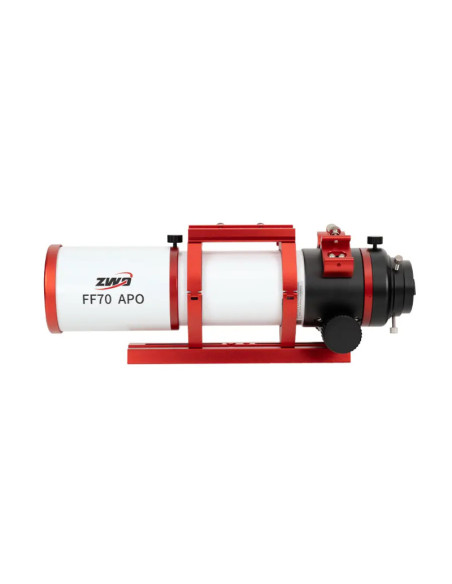

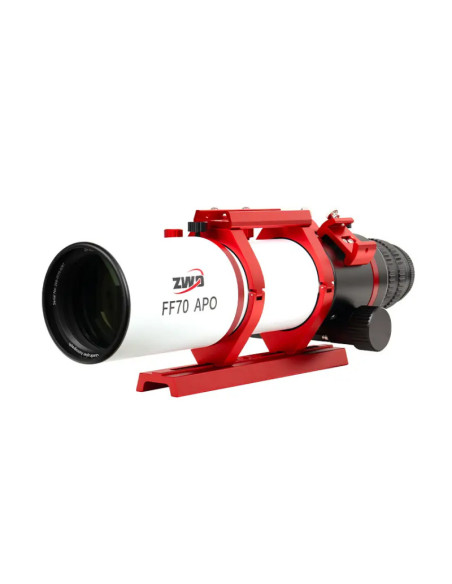

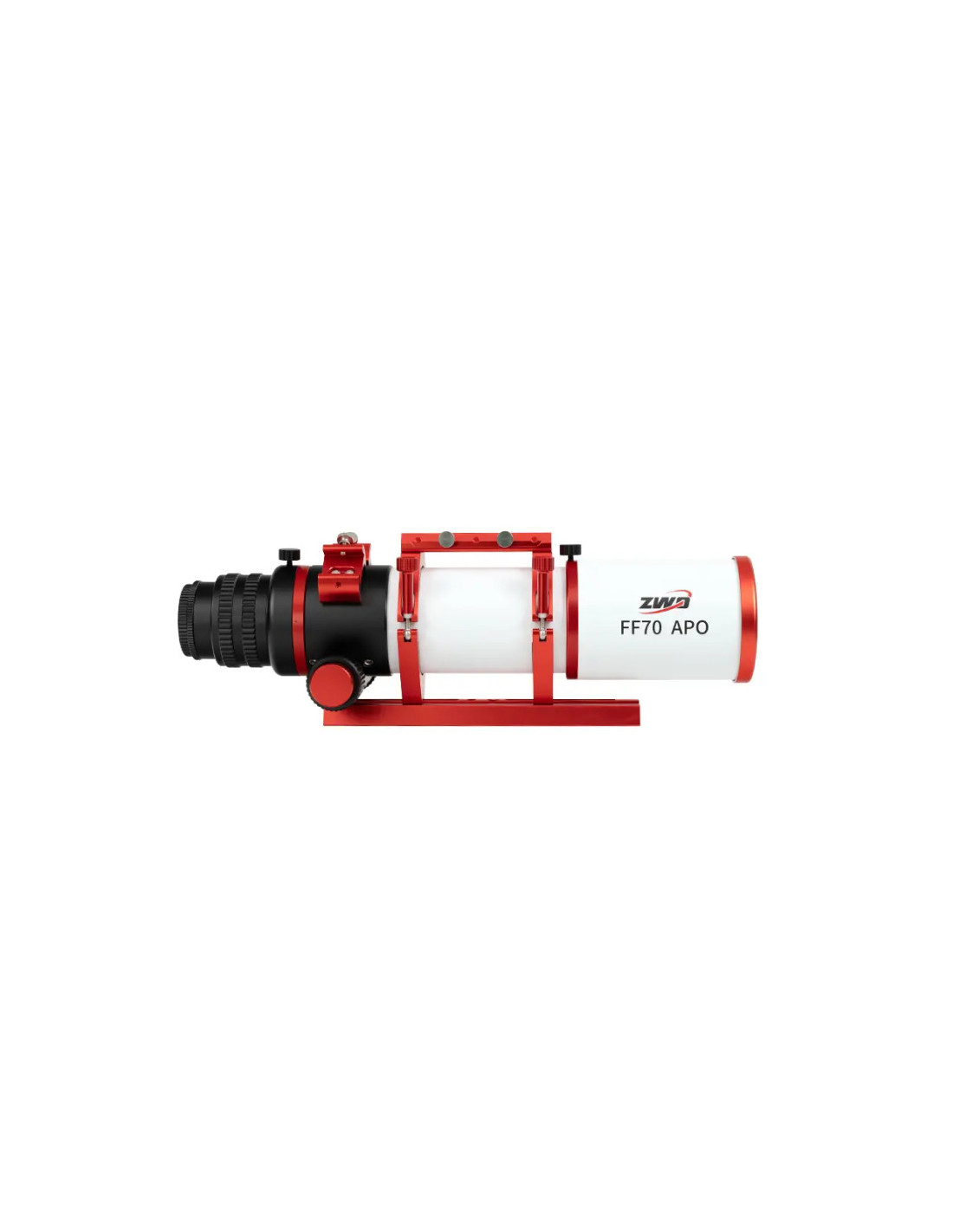

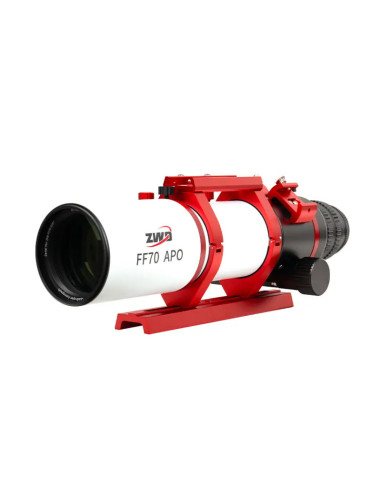

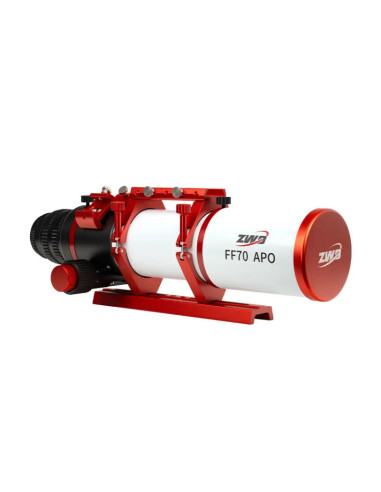

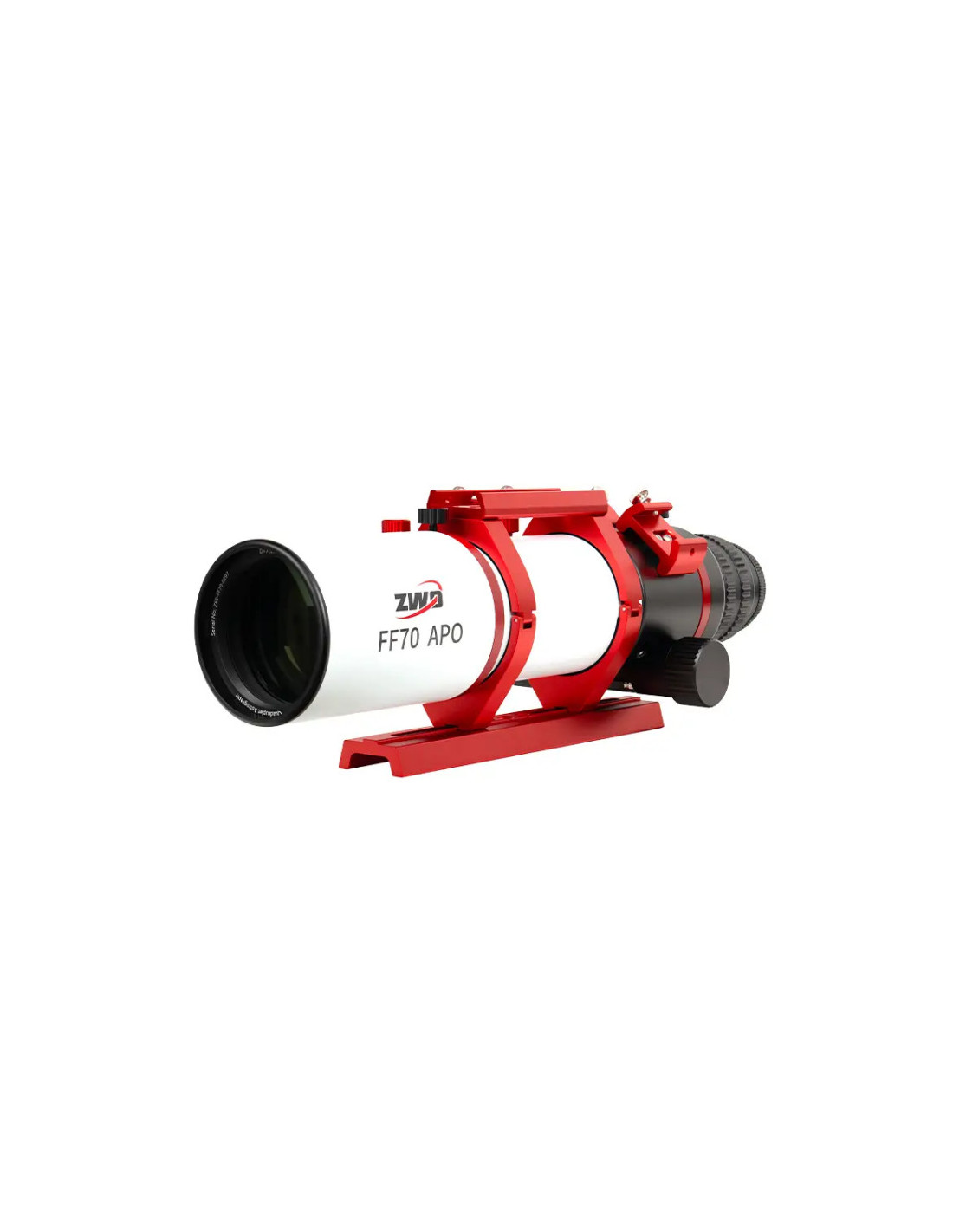

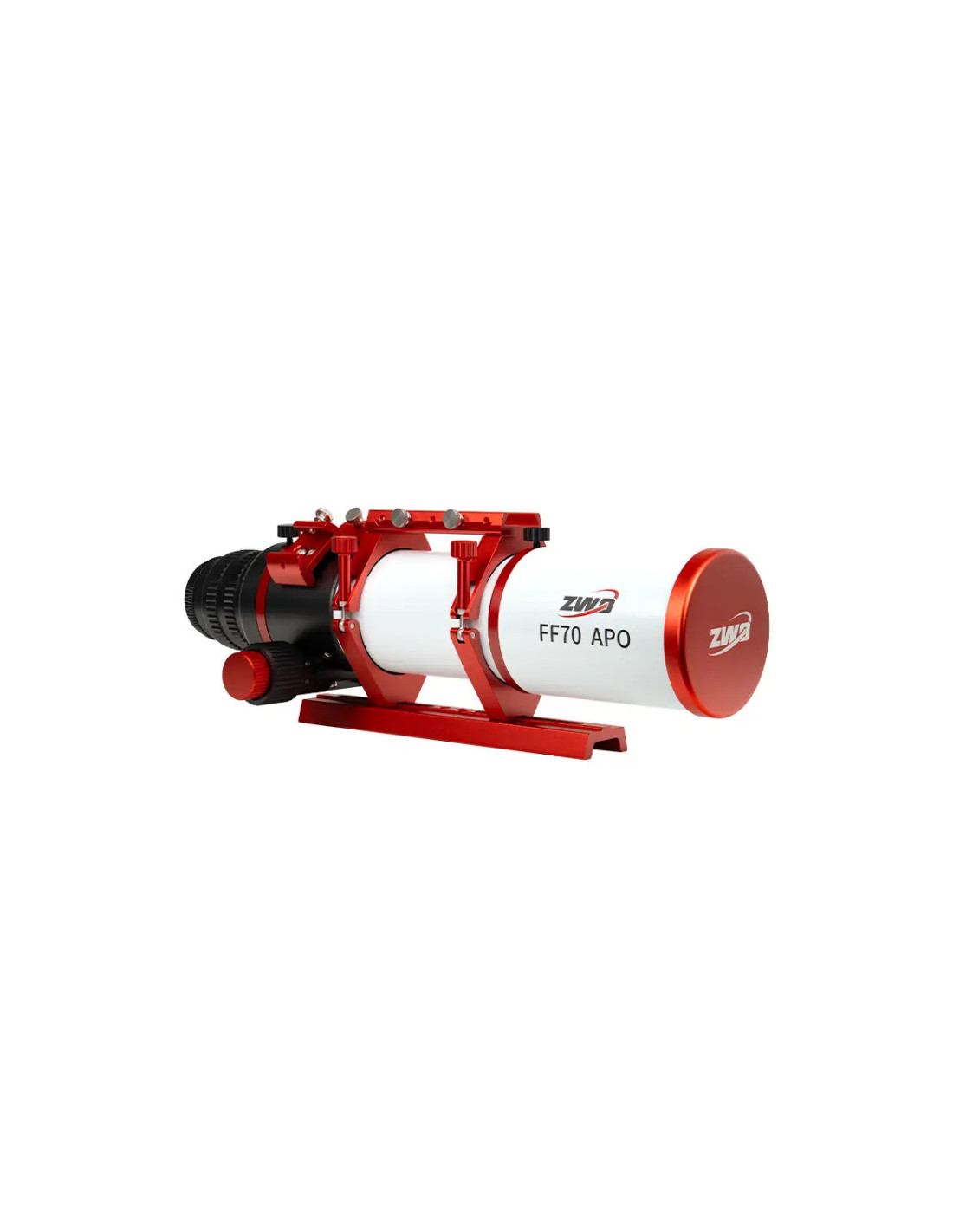

La ZWO FF70 APO est une lunette apochromatique haut de gamme spécifiquement développée pour répondre aux exigences de l'astrophotographie moderne. Contrairement à une lunette destinée à l'observation visuelle, la FF70 a été entièrement pensée pour produire des images d'une très grande qualité, avec un champ parfaitement corrigé, une excellente restitution des étoiles jusque dans les angles et une utilisation particulièrement simple.
Grâce à sa formule optique quadruplet intégrant un correcteur de champ, la FF70 élimine la principale contrainte rencontrée avec la majorité des astrographes : le réglage précis du backfocus. Il suffit de visser les accessoires compatibles et d'effectuer la mise au point, sans calcul de tirage mécanique ni ajout de bagues spécifiques.
Avec son diamètre de 70 mm, sa focale de 490 mm et son rapport focal F/7, cette lunette est parfaitement adaptée aux grands champs du ciel profond, aux nébuleuses diffuses, galaxies étendues, amas ouverts ainsi qu'aux grands complexes d'émission.
Une formule optique quadruplet offrant des images d'une remarquable précision
La ZWO FF70 repose sur une conception optique à quatre lentilles, dont un élément en verre ED, limitant très efficacement les aberrations chromatiques.
Cette architecture garantit :
- une excellente correction des couleurs ;
- une très grande finesse des étoiles ;
- un contraste élevé ;
- une excellente homogénéité sur l'ensemble du champ.
Contrairement aux lunettes nécessitant un correcteur additionnel, le correcteur est ici directement intégré à la conception optique. Cela permet d'obtenir immédiatement un champ plan sans devoir ajouter d'accessoires supplémentaires.
Les étoiles restent ponctuelles jusque dans les coins de l'image, même avec des capteurs de grande taille.

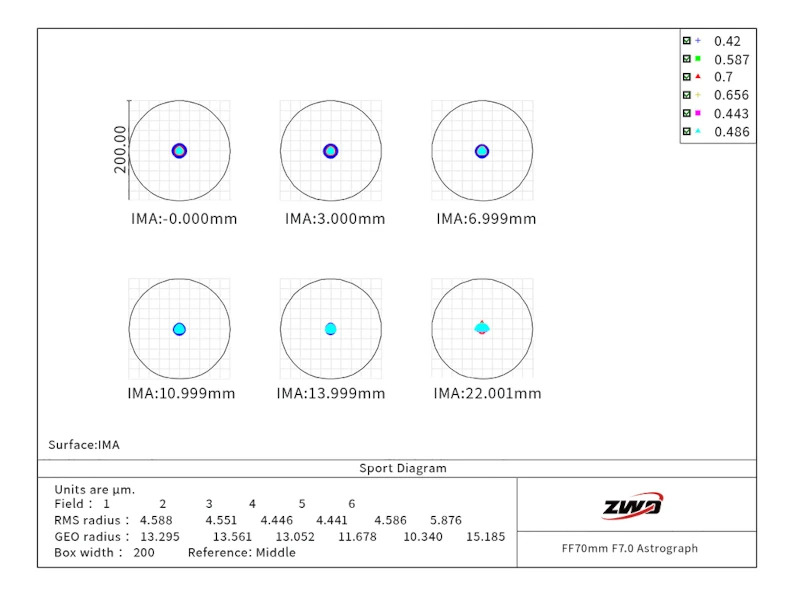

Spot-diagram au foyer de la lunette ZWO FF70 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur plusieurs longueurs d'onde différentes (en µm)

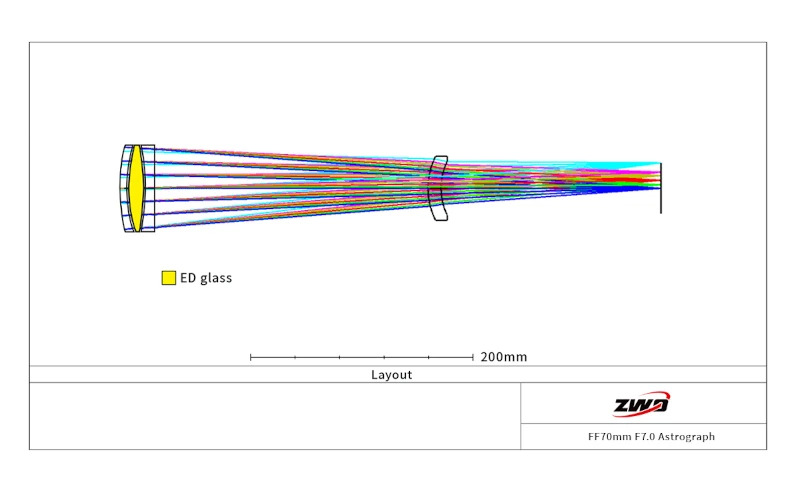

Schéma optique de la lunette ZWO FF70 APO
Un cercle image corrigé de 44 mm compatible avec les capteurs plein format
L'un des principaux atouts de la ZWO FF70 APO est son cercle image corrigé de 44 mm.
Cette couverture permet d'exploiter sans difficulté :
- les capteurs APS-C ;
- les capteurs Micro 4/3 ;
- les caméras astronomiques grand format ;
- les appareils photo hybrides et reflex plein format 24x36.
Même avec des capteurs très exigeants, les déformations en bord de champ sont fortement réduites, garantissant des étoiles parfaitement rondes sur l'ensemble de l'image.
Cette caractéristique fait de la FF70 un excellent choix pour les astrophotographes souhaitant évoluer vers des capteurs de grande taille sans devoir changer d'instrument.
Plus de calcul de backfocus grâce au correcteur intégré
Sur la majorité des lunettes équipées d'un correcteur de champ ou d'un réducteur de focale, il est indispensable de respecter un backfocus très précis, généralement de 55 mm.
La FF70 simplifie totalement cette étape.
Grâce à son correcteur intégré, il n'est plus nécessaire :
- de mesurer le tirage mécanique ;
- d'ajouter plusieurs bagues d'espacement ;
- de calculer la distance exacte entre le capteur et le correcteur.
Il suffit de monter les accessoires compatibles directement sur la sortie de la lunette puis d'effectuer la mise au point.
Cette conception réduit considérablement les risques d'erreur de montage tout en facilitant les changements de configuration entre différentes caméras ou appareils photo.
Elle constitue un véritable avantage aussi bien pour les astrophotographes débutants que pour les utilisateurs expérimentés souhaitant gagner du temps lors de leurs installations sur le terrain.
Un porte-oculaire 2,4" haut de gamme pensé pour l'imagerie
La ZWO FF70 APO est équipée d'un porte-oculaire Crayford à crémaillère de 2,4 pouces, conçu pour supporter sans difficulté les configurations d'imagerie les plus exigeantes.
Sa construction robuste assure un maintien parfaitement rigide, même avec des caméras refroidies, des roues à filtres, des diviseurs optiques ou d'autres accessoires relativement lourds.
Le système de mise au point bénéficie d'une démultiplication micrométrique 1:10, permettant d'effectuer des réglages extrêmement fins. Cette précision est particulièrement appréciable lors de l'utilisation de caméras à petits pixels, où la profondeur de focalisation est très réduite.
Le porte-oculaire intègre également une rotation à 360°, facilitant le cadrage de l'image sans modifier la mise au point. Cette fonctionnalité permet de composer rapidement ses images ou de repositionner un objet dans le champ, tout en conservant une parfaite stabilité mécanique.
Deux embases au standard chercheur sont également présentes sur le focuser afin d'accueillir facilement un chercheur, une lunette guide ou d'autres accessoires compatibles.
Une connectique polyvalente adaptée à toutes les configurations
La ZWO FF70 APO est livrée avec un ensemble complet d'adaptateurs permettant de connecter facilement la majorité des caméras astronomiques et appareils photo du marché.
La sortie native du porte-oculaire est réalisée en filetage M64 mâle, offrant une excellente rigidité mécanique.
Plusieurs adaptateurs sont inclus afin de répondre aux différents besoins :
- sortie M64 (25 mm) ;
- adaptateur M54 (16 mm) ;
- adaptateur M48 (4,5 mm) ;
- extension M54 de 13,5 mm ;
- sortie au format 50,8 mm (2") ;
- adaptateur 31,75 mm (1,25").
L'adaptateur M48 possède en outre un filetage interne permettant de visser directement un filtre photographique 2", simplifiant ainsi l'intégration d'un filtre anti-pollution lumineuse, dual-band ou narrowband dans la chaîne optique.
Grâce à cette modularité, la FF70 s'adapte aussi bien aux caméras couleur qu'aux caméras monochromes, aux reflex numériques ainsi qu'aux appareils hybrides.
Une lunette compacte idéale pour l'astrophotographie nomade
Avec seulement 2,5 kg sur la balance (3 kg avec les accessoires fournis), la ZWO FF70 APO constitue un excellent compromis entre performances optiques et facilité de transport.
Son tube compact de 372,5 mm de longueur, pare-buée rétracté, permet un encombrement réduit, particulièrement apprécié lors des déplacements sur site ou des voyages.
La lunette est livrée avec :
- une paire de colliers robustes ;
- une queue d'aronde type Vixen ;
- une queue d'aronde supérieure servant également de poignée de transport.
Cette conception facilite l'installation d'accessoires complémentaires tels qu'une lunette guide, un mini-PC ou un système de gestion des câbles, tout en conservant un ensemble parfaitement équilibré.
La FF70 est donc particulièrement adaptée aux montures légères et aux configurations d'astrophotographie itinérantes.

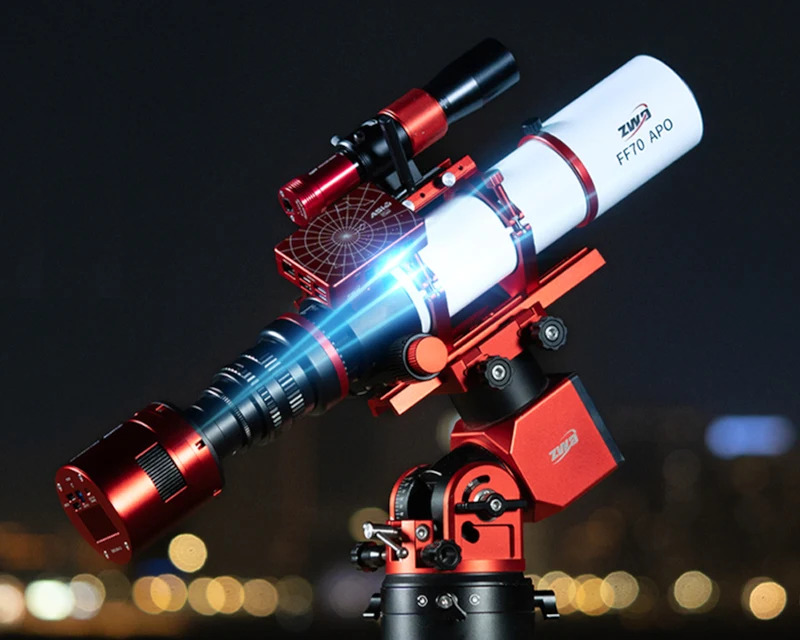

Une intégration parfaite avec l'écosystème ZWO
La FF70 APO a été conçue pour fonctionner de manière optimale avec l'ensemble des équipements de la marque ZWO.
Elle s'intègre naturellement dans une configuration comprenant :
- une monture harmonique ZWO AM3 ou AM5 ;
- une caméra refroidie ZWO ASI ;
- un moteur de mise au point électronique ZWO EAF ;
- une roue à filtres électronique ZWO ;
- un contrôleur ASIAIR.
Grâce à cette compatibilité native, l'installation est rapide et particulièrement intuitive. Une fois piloté par un ASIAIR, l'ensemble permet d'automatiser la mise au point, le pointage GoTo, l'autoguidage, la capture d'images et les séquences d'acquisition, offrant une solution complète et performante pour l'astrophotographie du ciel profond.
La ZWO FF70 APO constitue ainsi un astrographe moderne, performant et simple à utiliser, capable de répondre aussi bien aux attentes des astrophotographes exigeants qu'à celles des passionnés souhaitant évoluer vers une configuration haut de gamme.
Les points forts
- Astrographe apochromatique quadruplet de 70 mm spécialement conçu pour l'astrophotographie du ciel profond.
- Formule optique à 4 lentilles avec un élément en verre ED pour une excellente correction chromatique.
- Correcteur de champ intégré supprimant la nécessité de calculer le backfocus.
- Cercle image corrigé de 44 mm compatible avec les capteurs plein format (24x36).
- Étoiles fines et ponctuelles jusqu'aux bords de l'image.
- Focale de 490 mm offrant un excellent compromis entre champ couvert et résolution.
- Rapport d'ouverture F/7 adapté aux nébuleuses, galaxies, amas et grands champs.
- Porte-oculaire Crayford 2,4" surdimensionné offrant une excellente rigidité.
- Mise au point micrométrique avec démultiplication 1:10.
- Rotation manuelle du porte-oculaire sur 360° pour un cadrage précis.
- Deux supports de chercheur intégrés.
- Sortie native M64 et nombreux adaptateurs photo fournis (M54, M48, extension M54, 2", 1,25").
- Filetage interne sur l'adaptateur M48 permettant l'installation directe d'un filtre photographique.
- Compatible avec les appareils photo hybrides, reflex et caméras astronomiques.
- Tube compact et léger de seulement 2,5 kg.
- Ensemble complet d'environ 3 kg avec les accessoires.
- Livrée avec colliers, poignée, queue d'aronde Vixen et adaptateurs.
- Idéale pour les configurations d'astrophotographie nomades.
- Compatibilité parfaite avec les montures ZWO AM3 et AM5 ainsi qu'avec les accessoires ZWO (ASIAIR, EAF, caméras ASI, roue à filtres).
Fiche technique
| Caractéristiques |
ZWO FF70 APO |
| Type |
Lunette astrographe apochromatique |
| Formule optique |
Quadruplet avec correcteur intégré |
| Verre ED |
Oui (1 élément ED) |
| Diamètre utile |
70 mm |
| Longueur focale |
490 mm |
| Rapport d'ouverture |
F/7 |
| Cercle image corrigé |
44 mm |
| Compatibilité capteurs |
Jusqu'au plein format (24x36) |
| Correction de champ |
Intégrée |
| Calcul du backfocus |
Aucun calcul nécessaire |
| Porte-oculaire |
Crémaillère 2,4" |
| Mise au point fine |
Microfocuser 1:10 |
| Rotation du porte-oculaire |
360° |
| Sortie native |
M64 |
| Adaptateurs fournis |
M64 (25 mm), M54 (16 mm), M48 (4,5 mm), extension M54 (13,5 mm), sortie 50,8 mm et 31,75 mm |
| Filetage porte-filtre |
Oui sur l'adaptateur M48 |

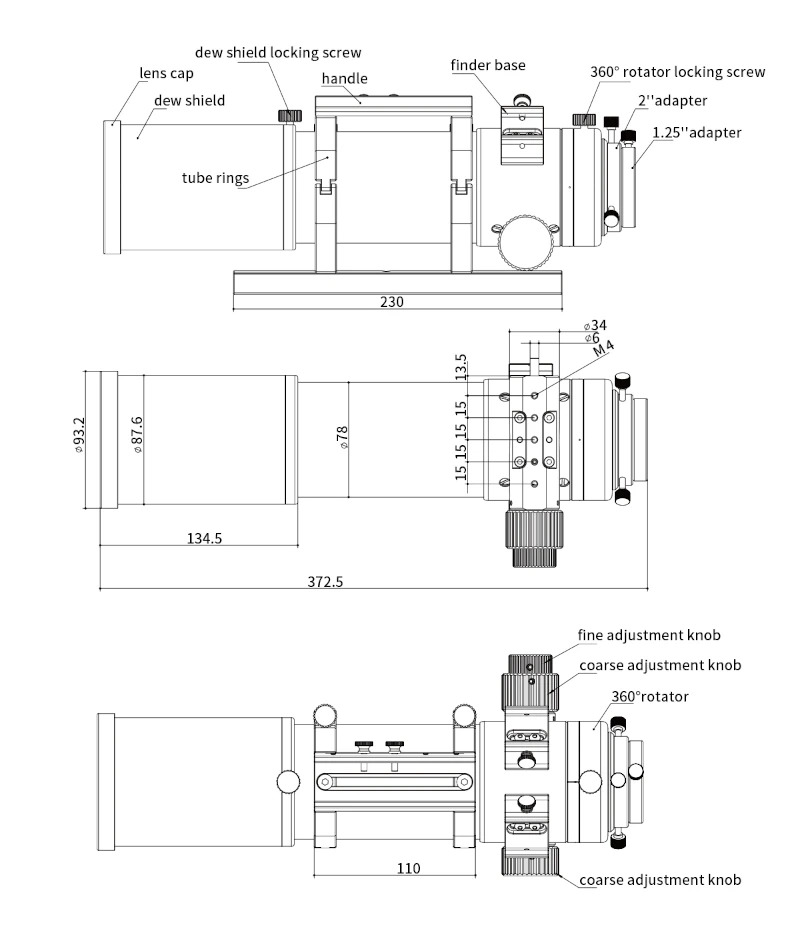

| Longueur du tube |
372,5 mm (pare-buée rétracté) |
| Diamètre du tube |
78 mm |
| Diamètre du pare-buée |
87,6 mm |
| Diamètre du cache-poussière |
93,2 mm |
| Poids du tube |
2,5 kg |
| Poids avec accessoires |
Environ 3 kg
|

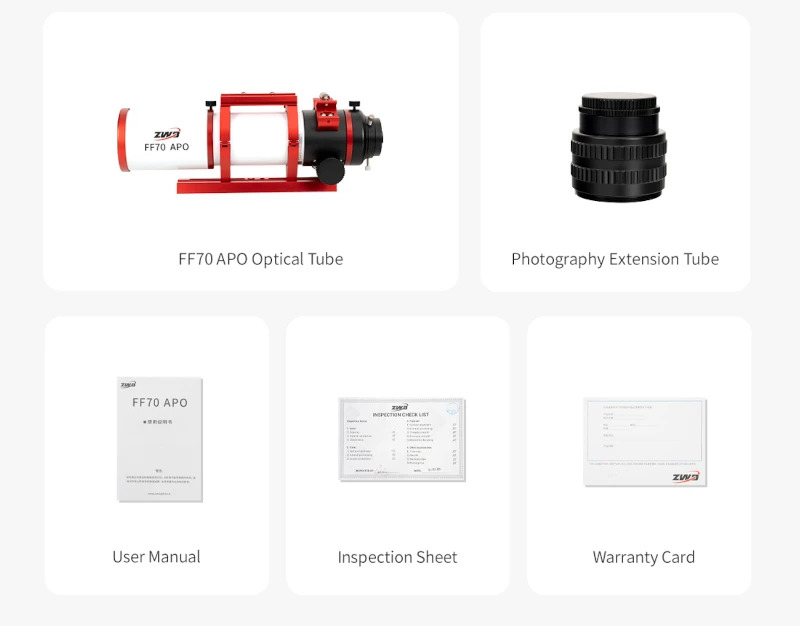

Contenu de la livraison
- 1 lunette astrographe ZWO FF70 APO
- 1 paire de colliers de fixation
- 1 queue d'aronde type Vixen de 230 mm
- 1 queue d'aronde supérieure / poignée de transport de 110 mm
- 2 supports de chercheur compatibles Synta / Orion
- 1 jeu complet de 4 adaptateurs photo comprenant :
- Adaptateur M64
- Adaptateur M54
- Adaptateur M48
- Extension M54
- Documentation constructeur
FAQ - Questions fréquentes
La ZWO FF70 APO est-elle uniquement destinée à l'astrophotographie ?
Oui. Cette lunette a été développée avant tout comme un astrographe. Son correcteur de champ intégré, son grand cercle image corrigé et son porte-oculaire renforcé sont optimisés pour l'imagerie astronomique. Bien qu'elle puisse être utilisée visuellement avec les accessoires appropriés, elle révèle tout son potentiel en photographie du ciel profond.
Quels types d'objets peut-on photographier avec la FF70 ?
Avec sa focale de 490 mm, la FF70 est idéale pour les nébuleuses diffuses, les grands complexes HII, les amas ouverts, de nombreuses galaxies de taille moyenne ainsi que les vastes champs stellaires. Son champ relativement large convient parfaitement aux objets du catalogue Messier et NGC.
La lunette est-elle compatible avec un appareil photo plein format ?
Oui. Grâce à son cercle image corrigé de 44 mm, la ZWO FF70 APO couvre sans difficulté les capteurs plein format (24x36) tout en conservant des étoiles ponctuelles jusque dans les angles de l'image.
Pourquoi cette lunette ne nécessite-t-elle pas de calcul de backfocus ?
Contrairement aux lunettes utilisant un correcteur externe, le correcteur optique est ici directement intégré dans la formule optique. Il n'est donc plus nécessaire de mesurer précisément le tirage mécanique entre le correcteur et le capteur, ce qui simplifie considérablement le montage.
Peut-on utiliser une caméra ZWO ASI avec cette lunette ?
Oui. La FF70 est parfaitement compatible avec toute la gamme de caméras ZWO ASI, qu'elles soient couleur ou monochromes. Les adaptateurs fournis permettent également de raccorder facilement un reflex numérique ou un appareil hybride.
La mise au point peut-elle être motorisée ?
Oui. Le porte-oculaire 2,4" est conçu pour recevoir un moteur de mise au point électronique, notamment le ZWO EAF, permettant une automatisation complète de la focalisation.
Cette lunette est-elle adaptée aux configurations nomades ?
Absolument. Avec seulement 2,5 kg pour le tube optique et environ 3 kg avec ses accessoires, elle s'associe parfaitement aux montures légères telles que les ZWO AM3 ou AM5, offrant un ensemble compact et performant pour les déplacements.
Quels sont les principaux avantages du correcteur intégré ?
Le correcteur intégré permet d'obtenir un champ parfaitement plan sans accessoire supplémentaire. Il élimine les calculs de backfocus, réduit le nombre de pièces à assembler, améliore la rigidité mécanique de l'ensemble et garantit une excellente qualité d'image sur l'intégralité du capteur, y compris en plein format.
