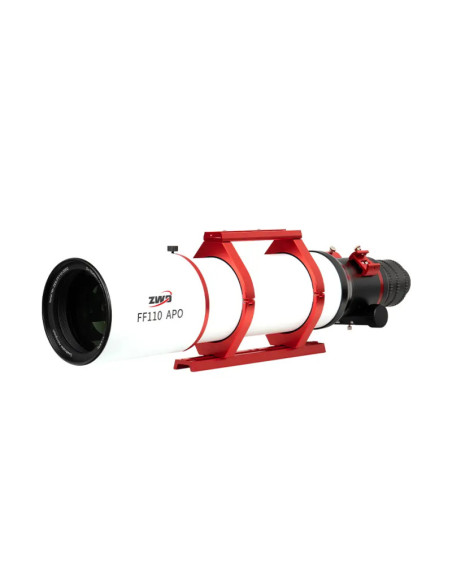

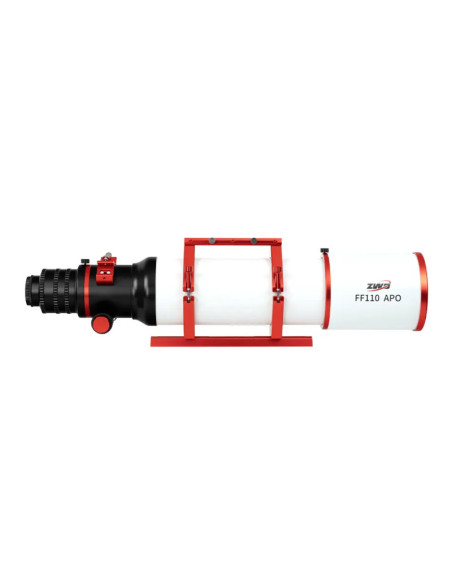

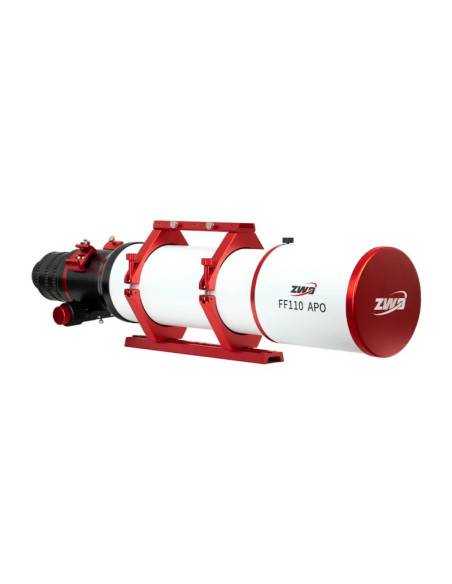

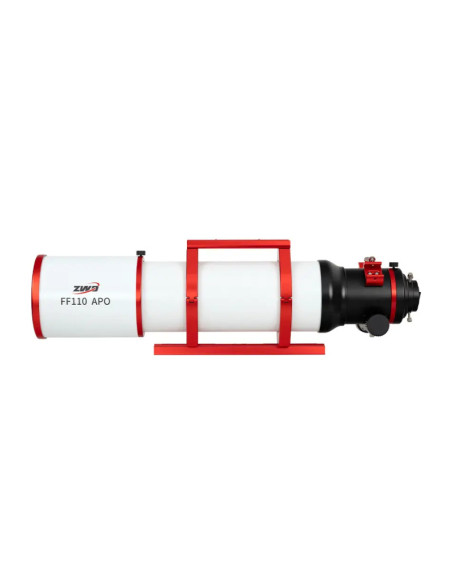

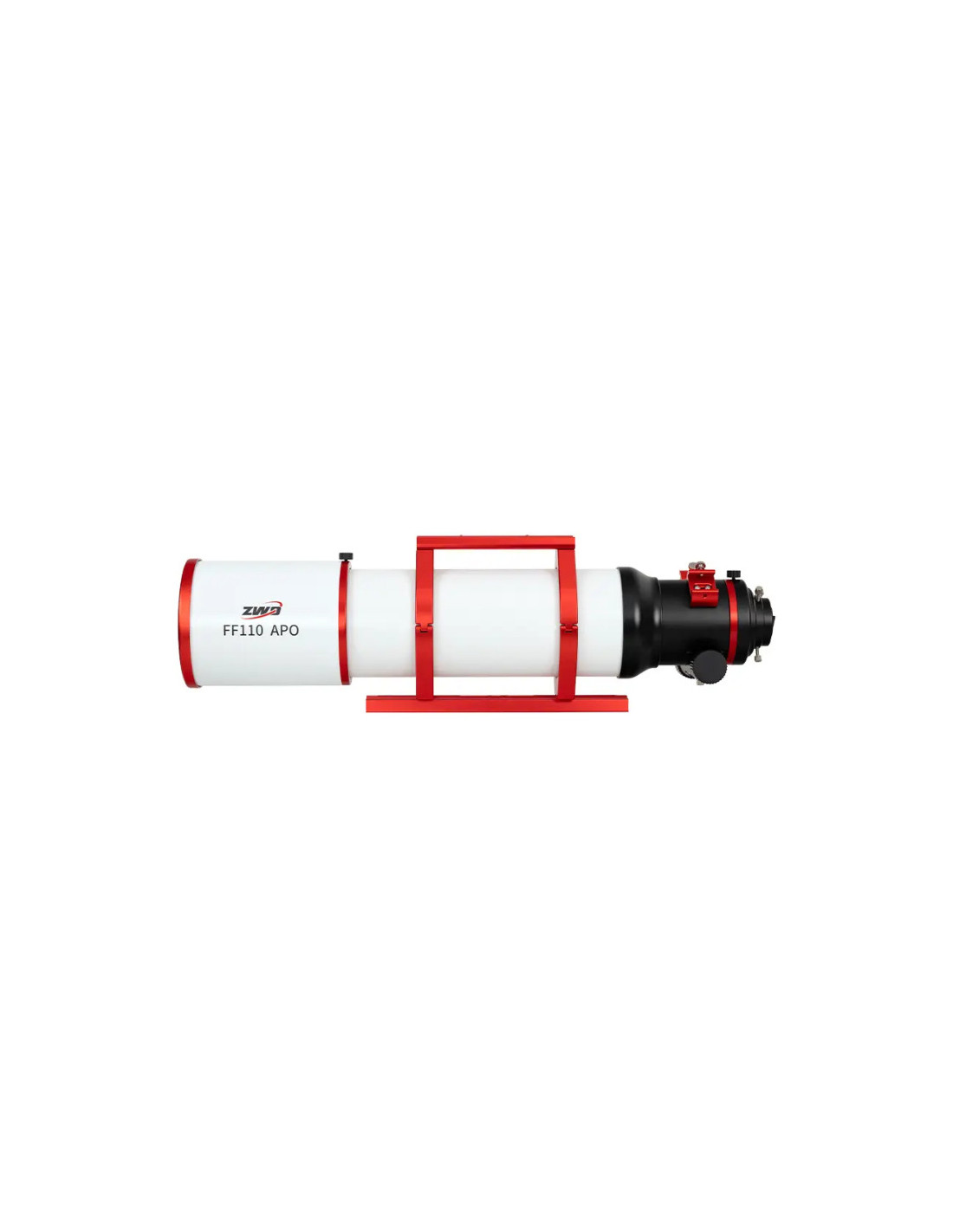

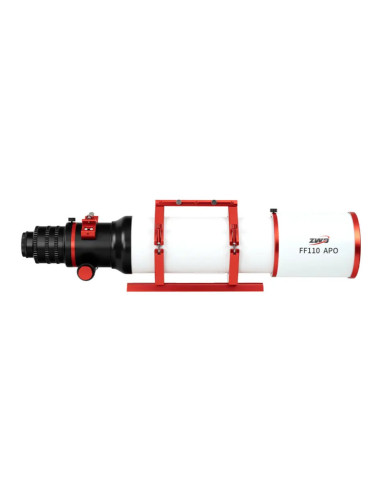

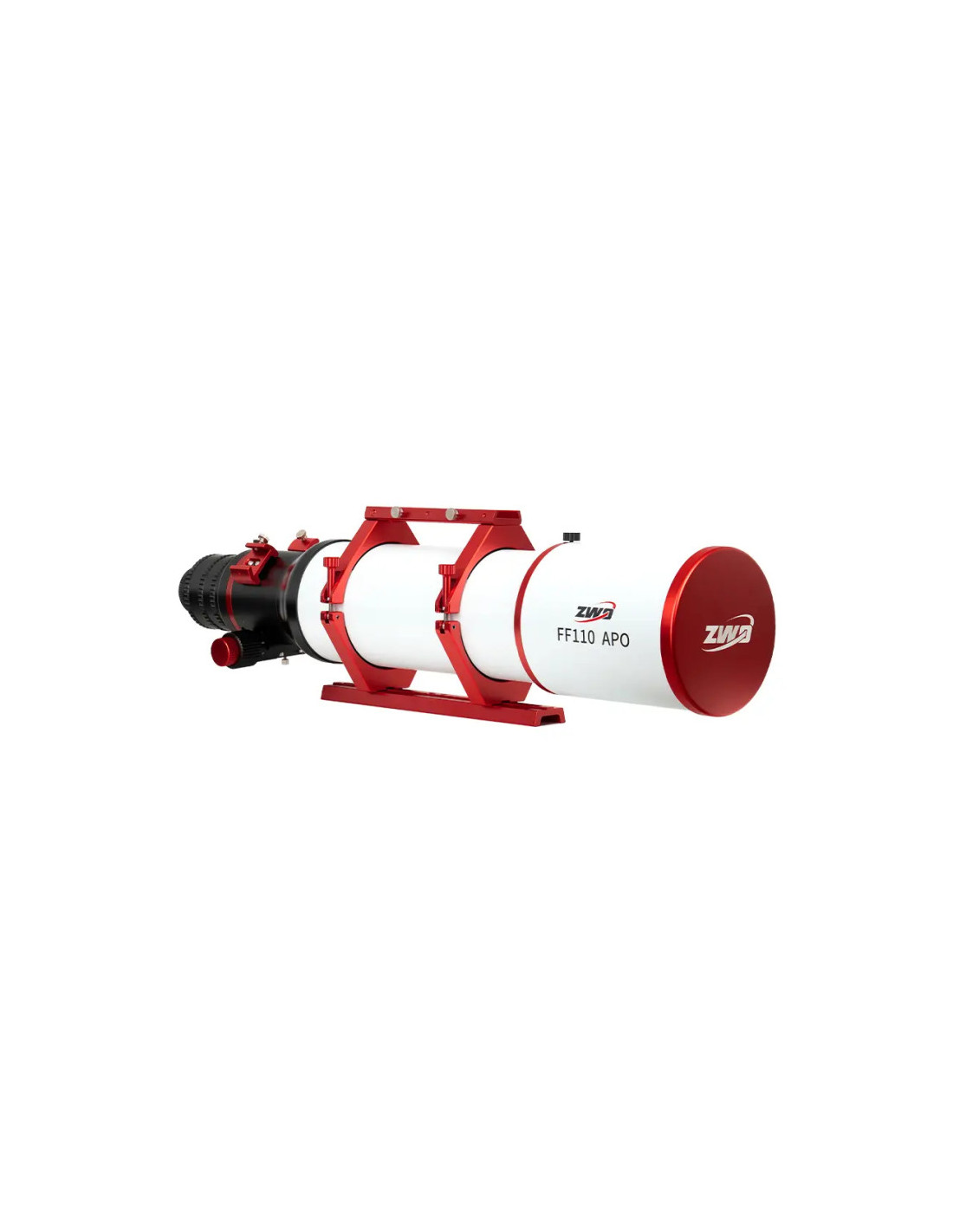

L'astrographe ZWO FF110 APO : la puissance du quadruplet pour l'imagerie plein format
La ZWO FF110 APO est un astrographe apochromatique haut de gamme développé pour les astrophotographes recherchant des performances optiques maximales sur des capteurs allant jusqu'au format 24x36. Grâce à sa formule optique quadruplet à correcteur intégré, elle délivre un champ parfaitement corrigé de 44 mm, éliminant les défauts de courbure de champ jusque dans les angles des grands capteurs.
Avec son diamètre de 110 mm, sa focale de 766 mm et son ouverture F/7, cette lunette offre un excellent compromis entre pouvoir collecteur, résolution et qualité optique. Elle constitue une solution idéale pour l'imagerie du ciel profond des galaxies, nébuleuses, amas ouverts ou globulaires.

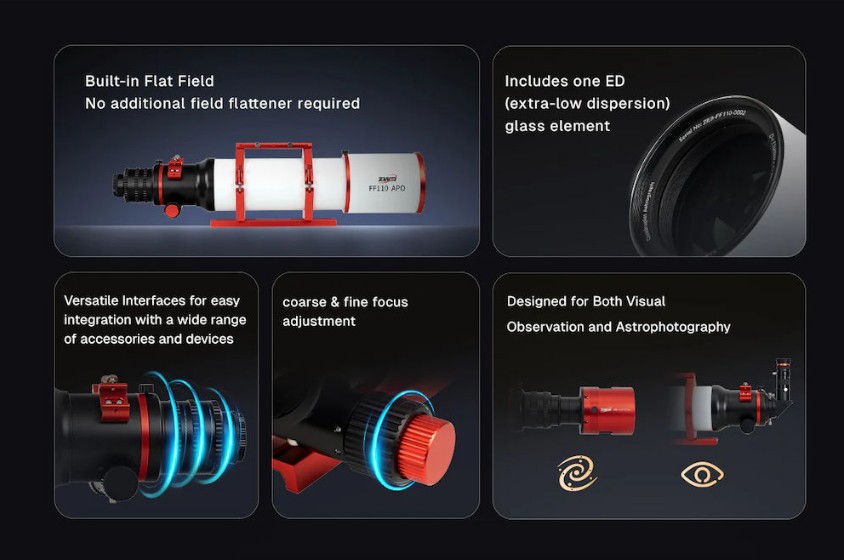

L'un de ses principaux avantages est sa conception Full Frame Flatfield (FF) intégrant directement le correcteur dans la formule optique. Contrairement aux configurations classiques nécessitant un calcul précis du backfocus, la FF110 simplifie totalement le montage : les accessoires se vissent directement sur le porte-oculaire sans avoir à calculer le tirage mécanique.
Une formule optique quadruplet optimisée pour les capteurs plein format
La ZWO FF110 repose sur une formule optique composée de 4 lentilles, dont une lentille en verre ED, limitant efficacement les aberrations chromatiques.
Cette architecture permet :
- un champ parfaitement plan dès l'origine ;
- une excellente correction des étoiles jusqu'aux bords du champ ;
- une compatibilité native avec les capteurs plein format grâce au cercle image de 44 mm ;
- des étoiles fines et ponctuelles sur l'ensemble de l'image.
Le diamètre de 110 mm permet également de capter environ 50 % de lumière supplémentaire par rapport à une lunette de 90 mm, améliorant significativement le rapport signal/bruit lors des acquisitions longues poses.

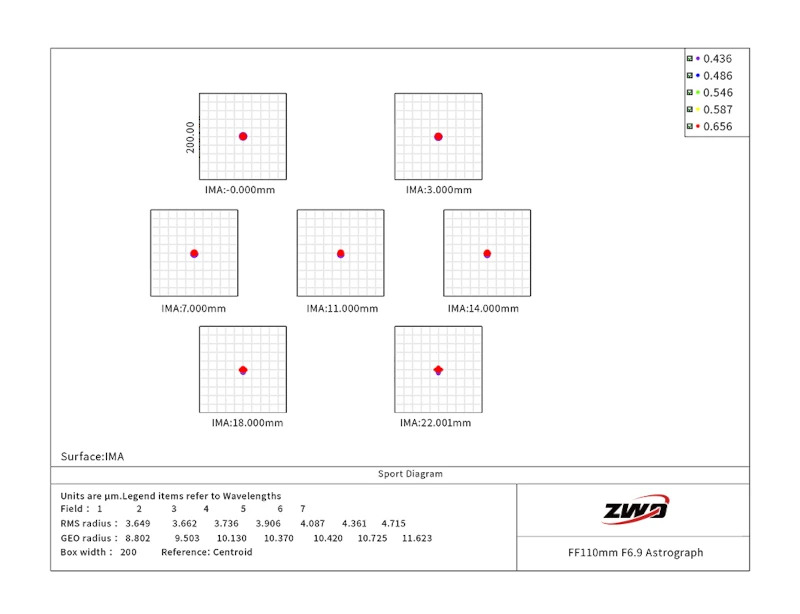

Spot-diagram au foyer de la lunette ZWO FF110 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur plusieurs longueurs d'onde différentes (en µm)

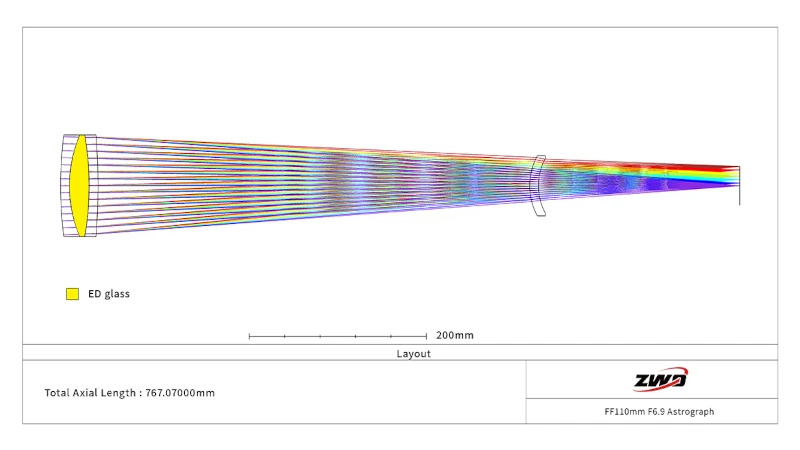

Schéma optique de la lunette ZWO FF110 APO

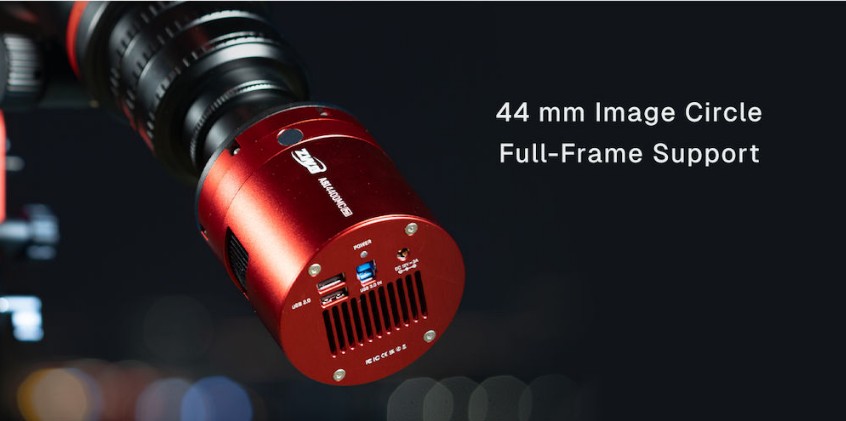

Un cercle image corrigé de 44 mm pour les capteurs plein format
La ZWO FF110 APO est conçue autour d'un cercle image corrigé de 44 mm, permettant d'exploiter pleinement les capteurs plein format (24x36 mm) sans nécessiter de correcteur de champ supplémentaire. Grâce à sa formule optique quadruplet intégrant directement le correcteur, les étoiles restent fines, ponctuelles et parfaitement rondes jusqu'aux bords de l'image.
Cette conception élimine les principaux défauts rencontrés sur les instruments classiques, comme la courbure de champ ou les déformations périphériques. Les astrophotographes peuvent ainsi tirer pleinement parti des caméras plein format modernes, tout en conservant une excellente homogénéité sur l'ensemble du champ photographique.
Que ce soit pour les vastes nébuleuses, les galaxies ou les grands champs stellaires, la FF110 garantit des images particulièrement détaillées, avec un excellent piqué sur toute la surface du capteur.
Un système sans réglage de backfocus
L'un des plus grands atouts de la FF110 est son fonctionnement particulièrement simple.
Sur une lunette classique équipée d'un correcteur ou d'un réducteur externe, la distance exacte entre le correcteur et le capteur doit être respectée avec précision. La moindre erreur peut dégrader fortement les étoiles en bord de champ.
Avec la ZWO FF110, cette contrainte disparaît totalement.
Le correcteur étant intégré à la formule optique, il suffit de visser les accessoires photographiques fournis puis d'effectuer simplement la mise au point.
Cette conception :
- facilite énormément les montages ;
- réduit les risques d'erreur ;
- accélère la préparation sur le terrain ;
- garantit des performances constantes.
Un porte-oculaire 3 pouces conçu pour les configurations exigeantes
La ZWO FF110 reçoit un porte-oculaire Crayford de 3 pouces, spécialement développé pour supporter les configurations lourdes utilisées en astrophotographie longue pose.
Sa conception robuste garantit une excellente stabilité, même avec une caméra refroidie plein format, une roue à filtres, un diviseur optique et un moteur de mise au point installés simultanément.
La mise au point bénéficie d'une démultiplication 1:10, offrant une précision particulièrement appréciable pour obtenir une focalisation parfaite lors des acquisitions haute résolution.
Le porte-oculaire est également équipé d'une rotation manuelle sur 360°, permettant de recadrer facilement le champ photographique sans modifier la mise au point ni le montage optique.
Enfin, sa conception est entièrement compatible avec la motorisation, notamment avec le ZWO EAF, pour automatiser la mise au point depuis un ordinateur ou un contrôleur ASIAIR.
Une connectique complète pour simplifier tous les montages

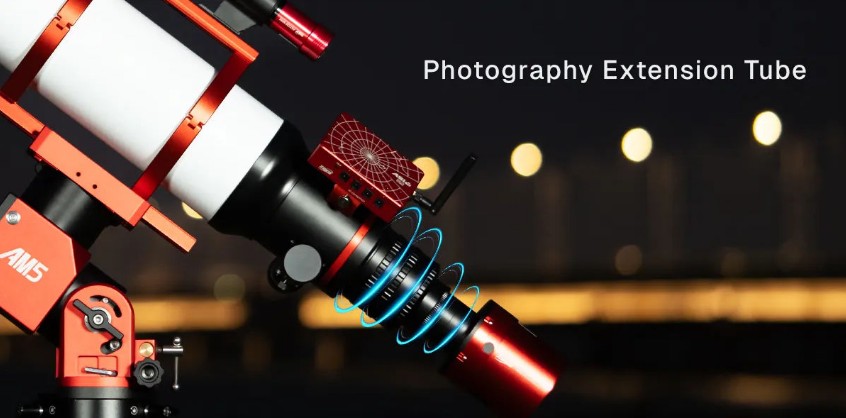

Afin de s'adapter à la majorité des configurations photographiques, la ZWO FF110 est livrée avec un ensemble complet d'adaptateurs permettant de raccorder facilement caméras astronomiques, reflex numériques et accessoires d'imagerie.
Le porte-oculaire dispose d'une sortie native M78 mâle, offrant une excellente rigidité mécanique pour les trains optiques les plus lourds. Plusieurs adaptateurs sont ensuite fournis afin de couvrir les principaux standards utilisés en astrophotographie :
- sortie M78 (55 mm) ;
- adaptateur M54 (11 mm) ;
- adaptateur M48 (4,5 mm) ;
- extension M54 de 13,5 mm ;
- sortie au coulant 50,8 mm et adaptateur 31,75 mm.
L'adaptateur M48 possède également un filetage interne permettant le montage direct d'un filtre, simplifiant ainsi l'installation d'un filtre anti-pollution lumineuse, dual-band ou narrowband sans accessoire supplémentaire.
Grâce à cette connectique particulièrement complète, la FF110 s'intègre facilement dans la majorité des configurations photographiques modernes, tout en conservant une excellente rigidité mécanique.

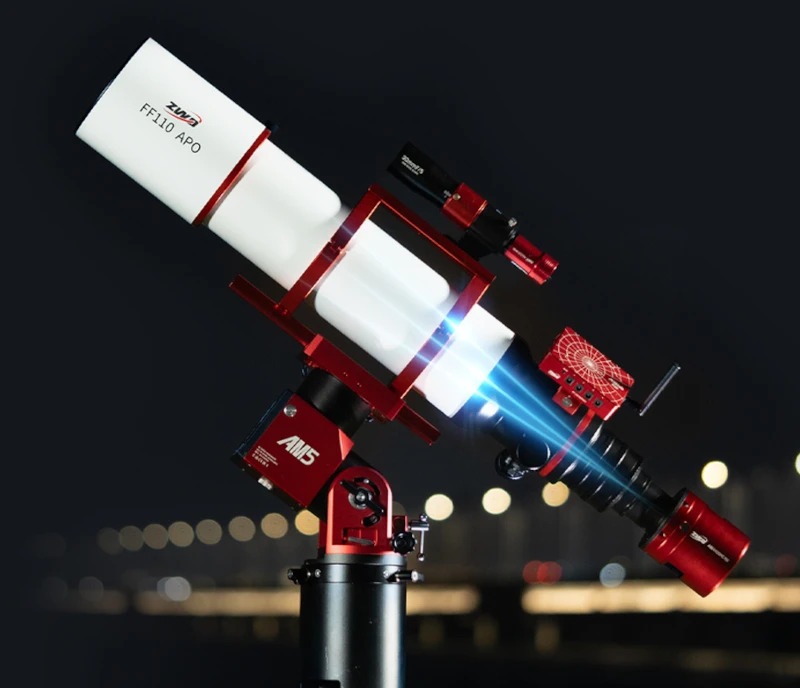

Une lunette parfaitement intégrée à l'écosystème ZWO
La ZWO FF110 a été pensée pour fonctionner avec l'ensemble des accessoires de la marque.
Elle s'intègre parfaitement avec :
- les caméras ZWO ASI ;
- les roues à filtres électroniques ;
- les moteurs EAF ;
- les montures ZWO AM5 ;
- les contrôleurs ASIAIR Plus.
Une fois piloté par un ASIAIR, l'ensemble constitue une plateforme d'imagerie extrêmement rapide à mettre en œuvre, idéale aussi bien en poste fixe qu'en observation itinérante.
Malgré son diamètre important, la FF110 reste relativement compacte avec un poids de 5,8 kg (6,8 kg équipée de tous ses accessoires), facilitant son transport et son installation.
Une solution idéale pour les astrophotographes exigeants
Avec son diamètre de 110 mm, la ZWO FF110 collecte environ 50 % de lumière supplémentaire par rapport à une lunette de 90 mm, ce qui améliore sensiblement le rapport signal/bruit et permet de révéler davantage de détails sur les objets faibles du ciel profond.
Elle constitue ainsi un excellent choix pour photographier :
- les nébuleuses diffuses et en émission ;
- les galaxies ;
- les amas ouverts et globulaires ;
- les grands champs stellaires.
Grâce à son poids contenu de 5,8 kg (6,8 kg équipée), elle reste compatible avec de nombreuses montures modernes, notamment la ZWO AM5, tout en offrant des performances dignes d'instruments bien plus imposants.
Associée à une caméra ZWO ASI, une roue à filtres, un moteur de mise au point EAF et un contrôleur ASIAIR Plus, elle forme une plateforme d'imagerie entièrement intégrée, rapide à installer et parfaitement optimisée pour les séances d'astrophotographie sur le terrain comme en observatoire.
Points forts
- Astrographe apochromatique quadruplet à correcteur intégré
- Objectif de 110 mm avec une lentille ED
- Cercle image corrigé de 44 mm compatible capteurs plein format
- Aucun calcul de backfocus nécessaire
- Images parfaitement corrigées jusqu'aux bords du champ
- Ouverture F/7 idéale pour le ciel profond
- Environ 50 % de lumière collectée en plus qu'une lunette de 90 mm
- Porte-oculaire Crayford 3" robuste
- Microfocuser démultiplié 1:10
- Rotation du porte-oculaire sur 360°
- Compatible avec les moteurs de mise au point
- Nombreux adaptateurs photo fournis
- Adaptateur M48 compatible filtres vissants
- Compatible avec les accessoires ZWO (ASI, EAF, ASIAIR, roues à filtres, AM5)
- Construction robuste et transportable
Fiche technique
| Caractéristique |
Valeur |
| Type |
Lunette astrographe apochromatique |
| Formule optique |
Quadruplet avec 1 verre ED |
| Diamètre utile |
110 mm |
| Longueur focale |
766 mm |
| Rapport focal |
F/7 |
| Cercle image corrigé |
44 mm |
| Compatibilité capteur |
Jusqu'au plein format 24x36 |
| Mise au point |
Crémaillère 3" |
| Démultiplication |
1:10 |
| Rotation du porte-oculaire |
360° |
| Sorties |
M78 (55 mm), M54 (11 mm), M48 (4,5 mm) |
| Extension fournie |
M54 (13,5 mm) |
| Sortie supplémentaire |
50,8 mm / 31,75 mm |

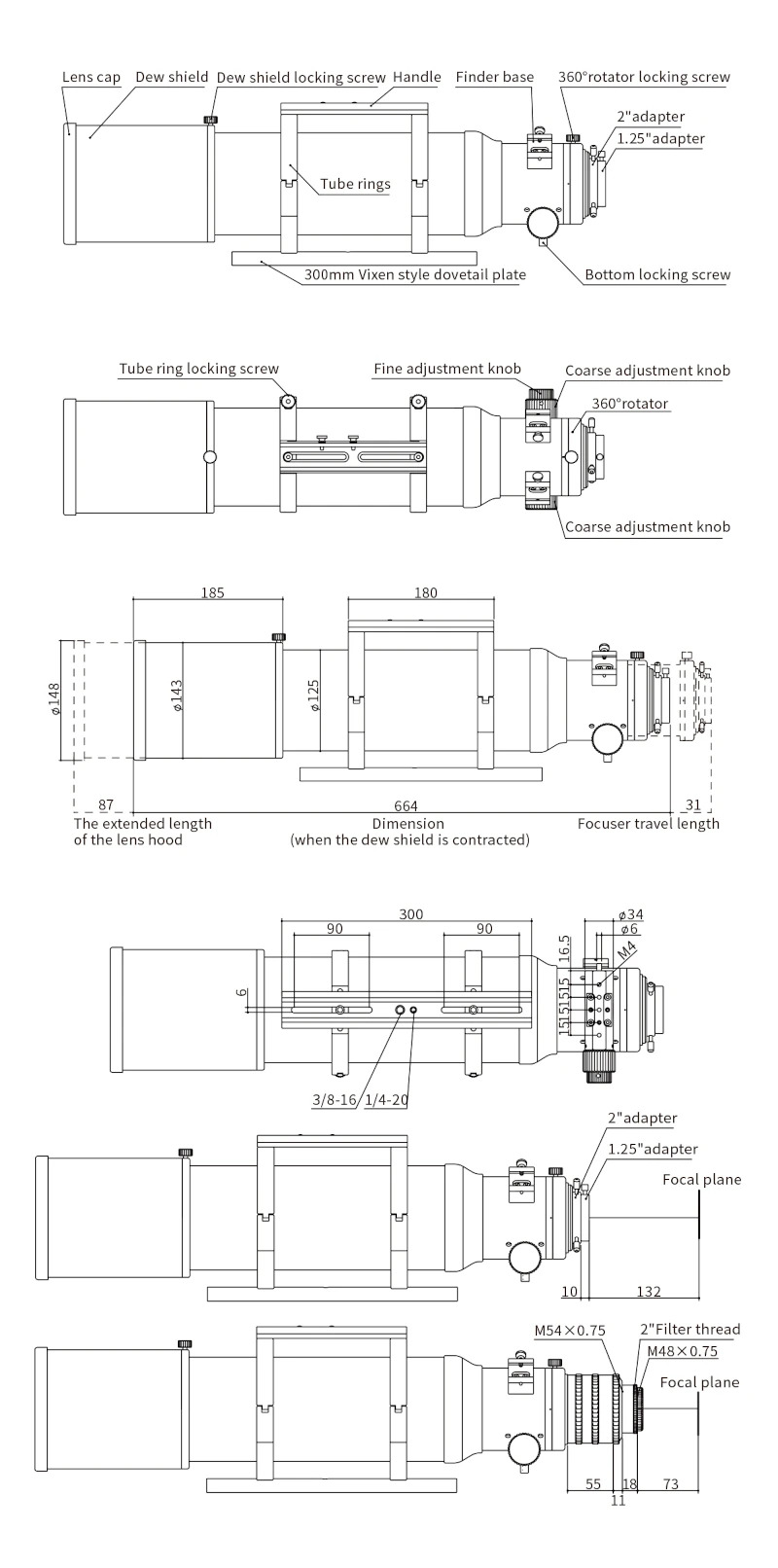

| Longueur du tube |
664 mm (pare-buée rétracté) |
| Diamètre du tube |
125 mm |
| Diamètre du pare-buée |
143 mm |
| Diamètre du cache-poussière |
148 mm |
| Poids du tube |
5,8 kg |
| Poids avec accessoires |
6,8 kg |

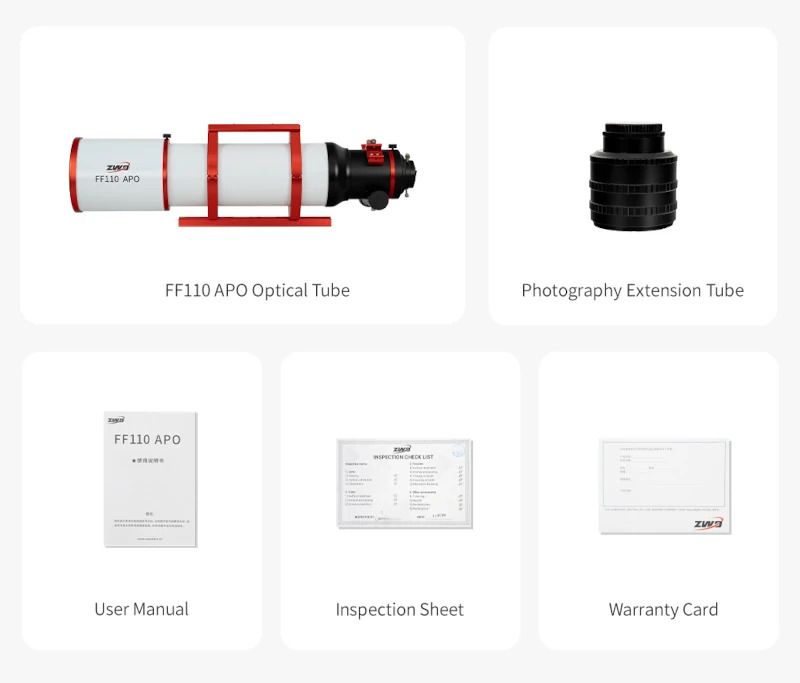

Contenu de la livraison
- Tube optique ZWO FF110 APO
- Paire de colliers
- Queue d'aronde type Vixen de 300 mm
- Queue d'aronde supérieure de 180 mm
- Deux supports de chercheur compatibles Synta / Orion
- Jeu de quatre adaptateurs photo :
- M78
- M54
- M48
- Extension M54
FAQ - Questions fréquentes
La ZWO FF110 est-elle compatible avec les capteurs plein format ?
Oui. Son cercle image corrigé de 44 mm couvre parfaitement les capteurs plein format (24x36 mm) tout en conservant une excellente qualité d'image jusqu'aux bords.
Pourquoi cette lunette ne nécessite-t-elle pas de réglage du backfocus ?
Le correcteur de champ est directement intégré dans la formule optique du quadruplet. Contrairement aux correcteurs externes, il n'est donc pas nécessaire de respecter une distance mécanique précise entre le capteur et l'instrument.
À quels objets célestes la FF110 est-elle destinée ?
Elle est particulièrement adaptée à l'imagerie des galaxies, grandes nébuleuses, amas ouverts, amas globulaires et de nombreuses régions du ciel profond nécessitant une excellente résolution.
Peut-elle supporter des configurations photographiques lourdes ?
Oui. Son porte-oculaire de 3 pouces, particulièrement robuste, est conçu pour accueillir des caméras refroidies, roues à filtres, moteurs de mise au point et autres accessoires sans perte de rigidité.
La lunette est-elle compatible avec un moteur de mise au point automatique ?
Oui. Son système de mise au point est facilement motorisable et fonctionne parfaitement avec des solutions telles que le ZWO EAF.
Quels accessoires sont fournis ?
La lunette est livrée avec ses colliers, deux queues d'aronde, deux supports de chercheur ainsi qu'un ensemble complet d'adaptateurs photo M78, M54, M48 et une extension M54, permettant une intégration rapide avec la plupart des caméras et accessoires d'astrophotographie.
