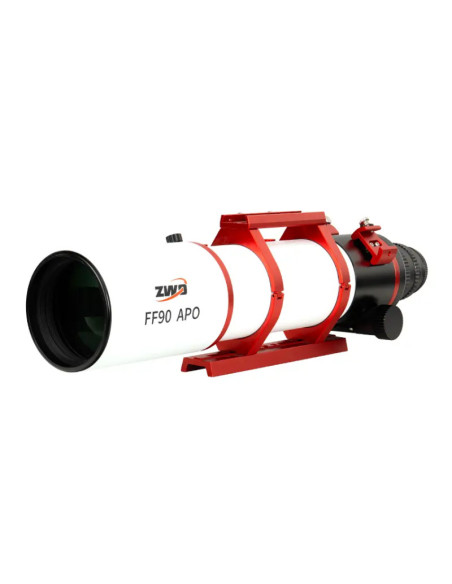

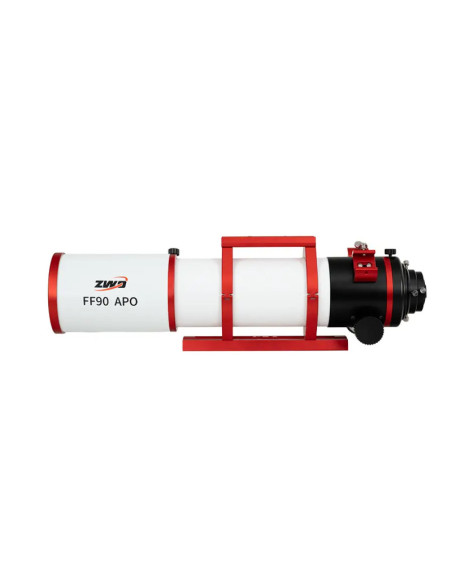

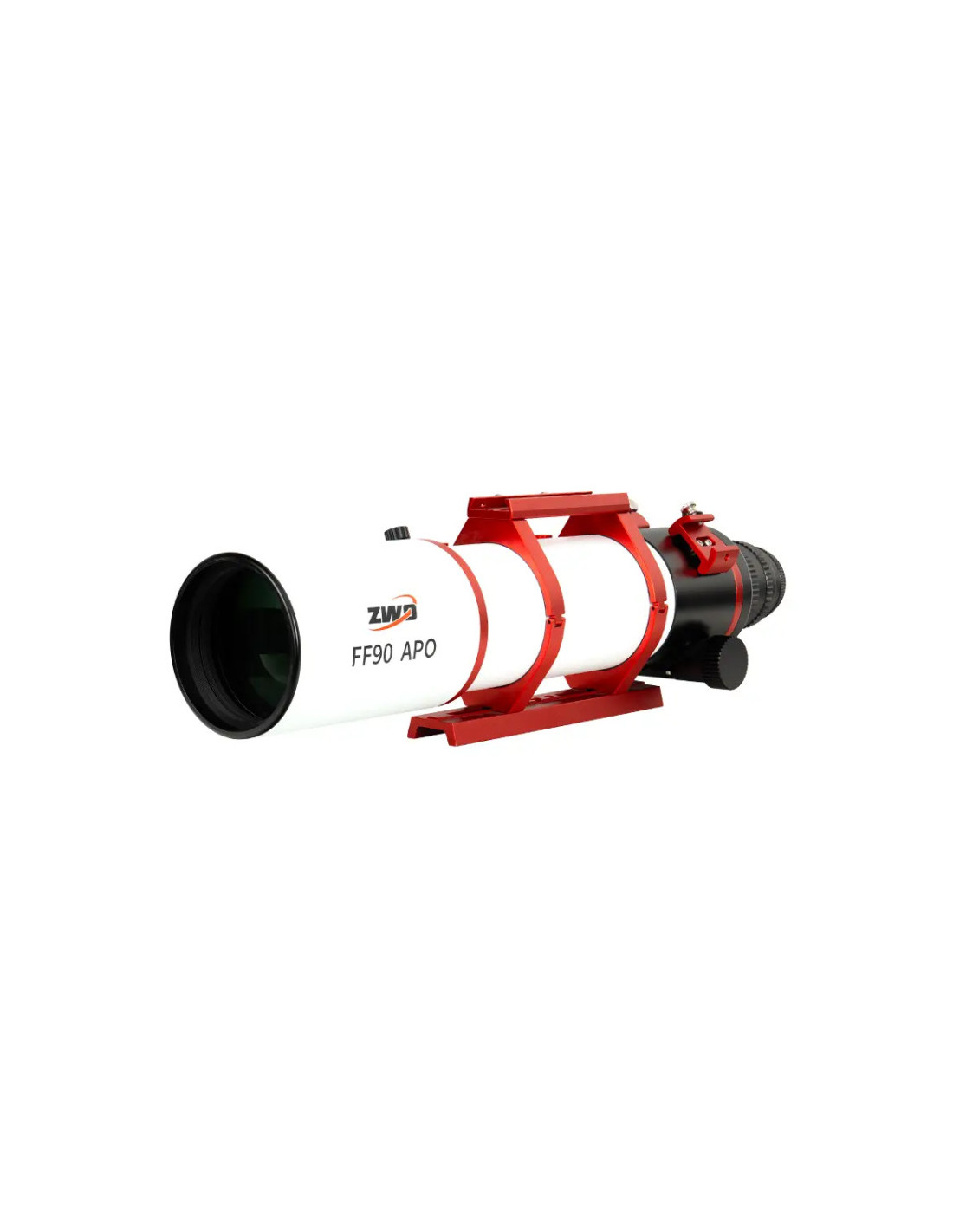

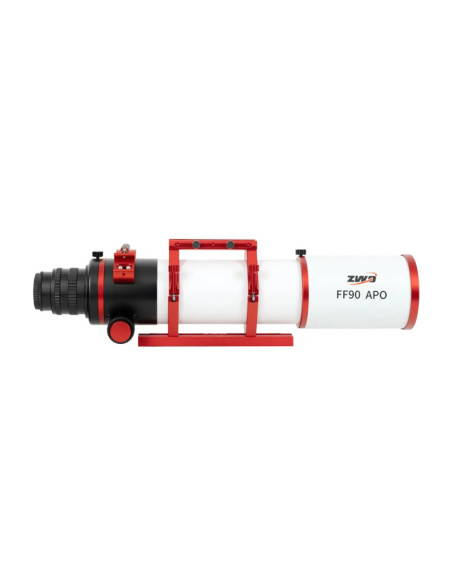

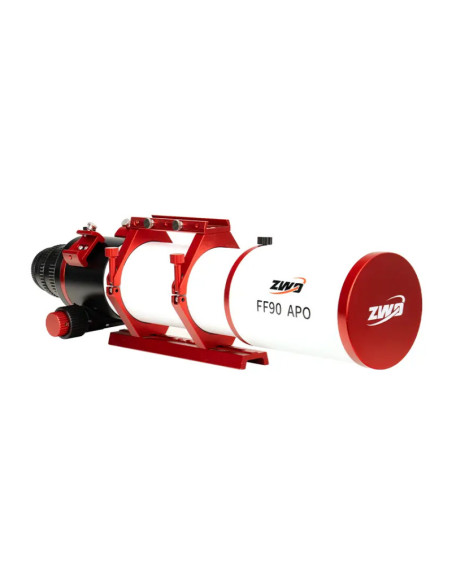

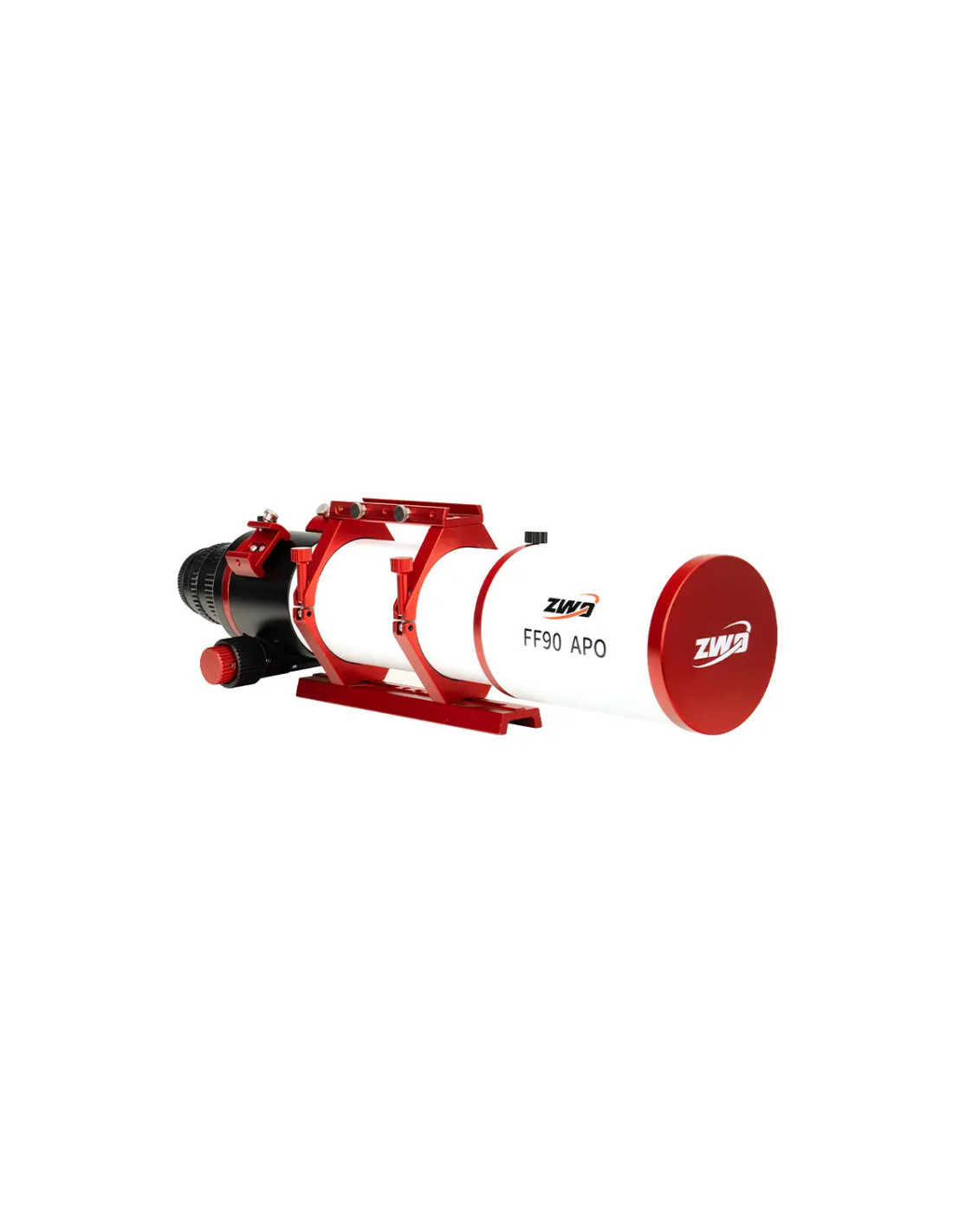

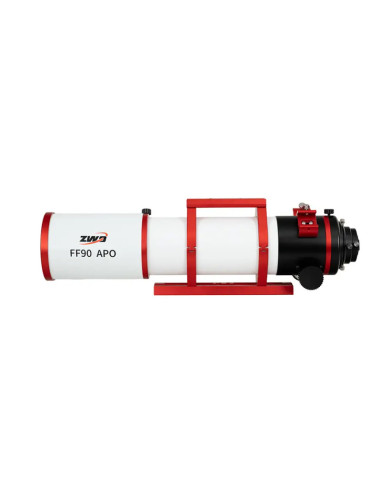

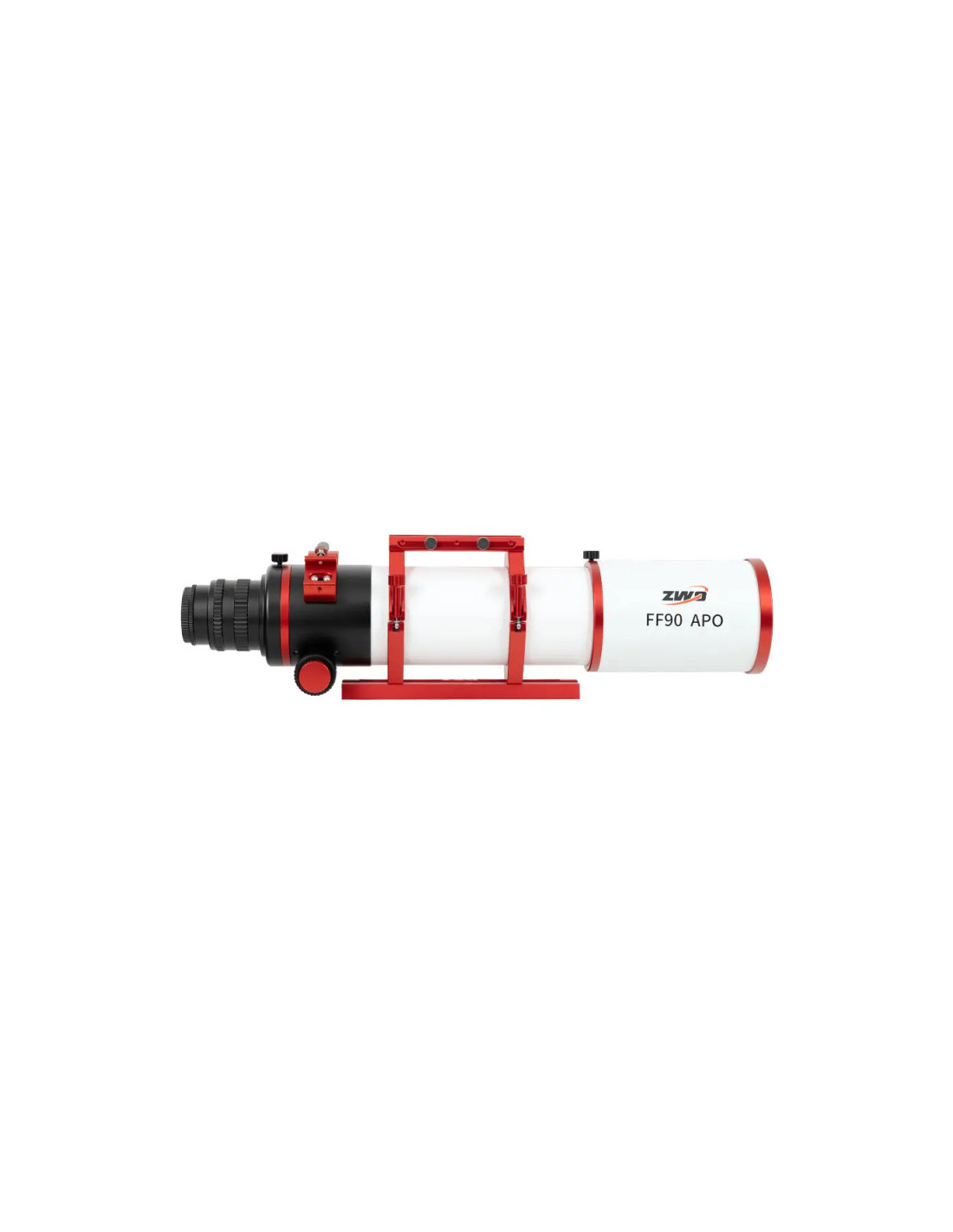

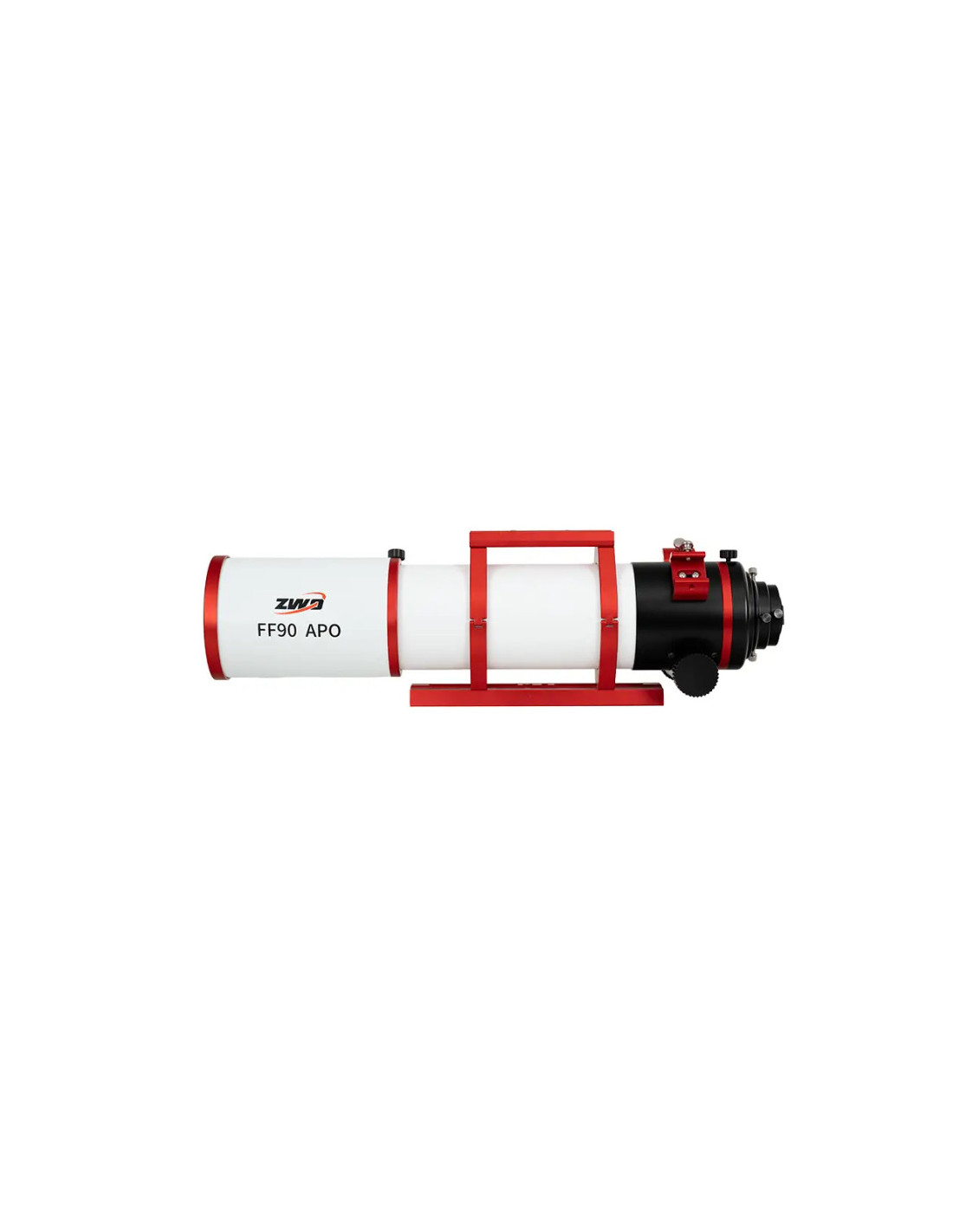

ZWO FF90 APO : l'astrographe haut de gamme pensé pour l'astrophotographie plein format
La ZWO FF90 APO est une lunette astrographe apochromatique développée spécifiquement pour les astrophotographes souhaitant obtenir des images du ciel profond d'une qualité irréprochable. Son objectif quadruplet intégrant un correcteur de champ offre un champ parfaitement plan et corrigé, capable d'exploiter les capteurs plein format tout en garantissant des étoiles fines et ponctuelles jusqu'aux bords de l'image.
Avec son diamètre de 90 mm, sa focale de 609 mm et son ouverture rapide de F/6,8, la FF90 constitue un excellent compromis entre résolution, luminosité et champ photographique. Elle est particulièrement adaptée à l'imagerie des nébuleuses, galaxies, amas stellaires et grands champs du ciel profond.
L'un de ses principaux atouts réside dans sa simplicité d'utilisation. Contrairement aux configurations traditionnelles nécessitant un réglage précis du backfocus, la FF90 permet de monter directement les accessoires compatibles sans calcul complexe du tirage mécanique. Il suffit de visser les adaptateurs fournis, d'installer la caméra ou l'appareil photo puis d'effectuer la mise au point.
Une formule optique quadruplet offrant une qualité d'image exceptionnelle
La ZWO FF90 APO repose sur une conception optique à quatre lentilles, dont un élément en verre ED destiné à réduire très efficacement les aberrations chromatiques.
Cette architecture assure :
- une excellente correction des couleurs ;
- un contraste élevé ;
- une très grande finesse des détails ;
- des étoiles parfaitement ponctuelles sur l'ensemble du champ.
Le correcteur de champ étant directement intégré à la formule optique, aucun accessoire supplémentaire n'est nécessaire pour obtenir un champ parfaitement plan. Cette conception garantit des performances constantes et simplifie considérablement la mise en œuvre de l'instrument.

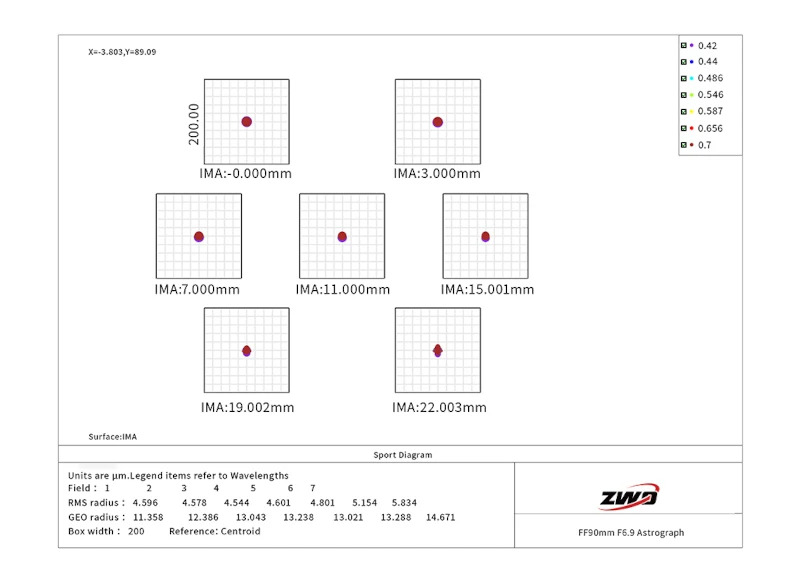

Spot-diagram au foyer de la lunette ZWO FF90 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur plusieurs longueurs d'onde différentes (en µm)

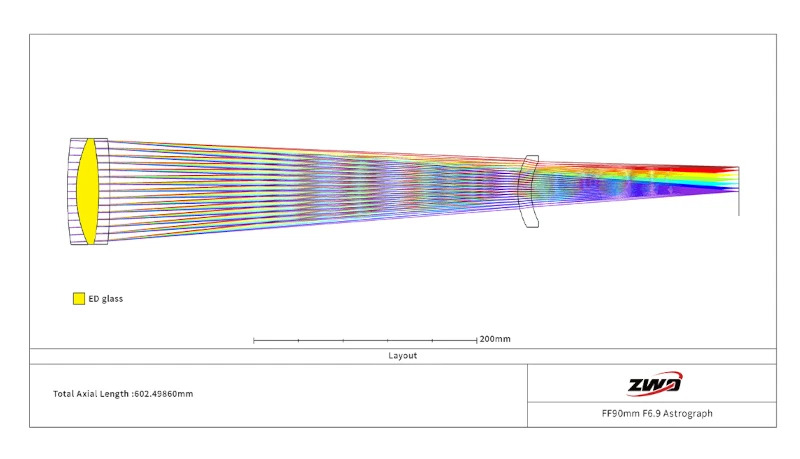

Schéma optique de la lunette ZWO FF90 APO
Un cercle image corrigé de 44 mm compatible avec les capteurs plein format
La FF90 dispose d'un cercle image corrigé de 44 mm, permettant d'exploiter pleinement les capteurs de grande taille.
Elle est compatible avec :
- les caméras astronomiques APS-C ;
- les capteurs Micro 4/3 ;
- les capteurs plein format 24x36 ;
- les appareils photo hybrides et reflex.
Même avec un capteur plein format, les déformations en bord de champ restent extrêmement limitées, garantissant des étoiles homogènes et parfaitement rondes sur l'ensemble de l'image.
Cette couverture optique permet de profiter pleinement des grands champs photographiques sans recadrage, tout en conservant une qualité d'image homogène sur toute la surface du capteur.
Plus de calcul de backfocus grâce au correcteur intégré
L'un des avantages majeurs de la ZWO FF90 APO est l'intégration du correcteur de champ directement dans sa conception optique.
Sur une lunette classique, l'utilisateur doit respecter un backfocus très précis entre le correcteur et le capteur, nécessitant souvent plusieurs bagues d'espacement et des calculs de tirage mécanique.
Avec la FF90, cette contrainte disparaît complètement.
Les accessoires compatibles se vissent directement sur la sortie de la lunette et il suffit ensuite d'effectuer la mise au point. Cette conception simplifie considérablement les montages, réduit les risques d'erreur et permet de changer rapidement de caméra ou d'appareil photo sans recalculer la distance optique.
Elle constitue un véritable gain de temps aussi bien pour les astrophotographes expérimentés que pour les utilisateurs souhaitant une configuration simple, fiable et immédiatement opérationnelle.
Un porte-oculaire 3" conçu pour les configurations les plus exigeantes
La ZWO FF90 APO est équipée d'un porte-oculaire à crémaillère de 3 pouces, dimensionné pour supporter les équipements d'imagerie les plus lourds tout en garantissant une excellente rigidité mécanique.
Cette conception robuste permet d'utiliser sans difficulté des caméras refroidies grand format, des roues à filtres, des diviseurs optiques, des moteurs de mise au point ou encore des appareils photo hybrides et reflex.
Le système bénéficie d'une mise au point micrométrique avec démultiplication 1:10, offrant une précision particulièrement appréciable lors de la recherche de la focalisation parfaite, notamment avec les capteurs modernes à petits pixels.
Le porte-oculaire dispose également d'une rotation manuelle sur 360°, permettant d'ajuster facilement le cadrage sans modifier la mise au point. Cette fonctionnalité facilite les compositions d'images et l'orientation du capteur selon les objets photographiés.
Enfin, deux embases de chercheur compatibles Synta/Orion permettent d'installer facilement une lunette guide, un chercheur ou d'autres accessoires d'imagerie.
Une connectique complète compatible avec de nombreuses configurations
Afin de s'adapter à la majorité des caméras astronomiques et appareils photo du marché, la ZWO FF90 APO est livrée avec un ensemble complet d'adaptateurs.
La sortie native du porte-oculaire est réalisée en filetage M64, garantissant une excellente rigidité mécanique.
Le jeu d'adaptateurs fourni comprend :
- une sortie M64 (35 mm) ;
- un adaptateur M54 (14 mm) ;
- un adaptateur M48 (4,5 mm) ;
- une extension M54 de 13,5 mm ;
- une sortie 50,8 mm (2") ;
- une sortie 31,75 mm (1,25").
L'adaptateur M48 intègre un filetage permettant de visser directement un filtre photographique 2", simplifiant l'installation de filtres anti-pollution lumineuse, bi-bandes ou à bande étroite.
Cette modularité permet de réaliser des montages fiables, rigides et parfaitement adaptés aussi bien aux caméras couleur qu'aux caméras monochromes.
Une lunette compacte parfaitement adaptée à l'astrophotographie nomade
Malgré son ouverture de 90 mm, la ZWO FF90 APO reste relativement compacte.
Son tube mesure seulement 513 mm de longueur avec le pare-buée rétracté, facilitant le transport et le rangement.
Le tube optique affiche un poids de 4 kg, porté à environ 4,5 kg avec les colliers et les accessoires fournis.
La lunette est livrée avec une paire de colliers robustes, une queue d'aronde type Vixen ainsi qu'une queue d'aronde supérieure faisant également office de poignée de transport. Cette configuration permet d'installer facilement une lunette guide, un mini-PC ou différents accessoires d'astrophotographie.
Grâce à son excellent rapport performances/encombrement, la FF90 constitue une solution particulièrement intéressante pour les astrophotographes itinérants recherchant un instrument performant et facile à transporter.

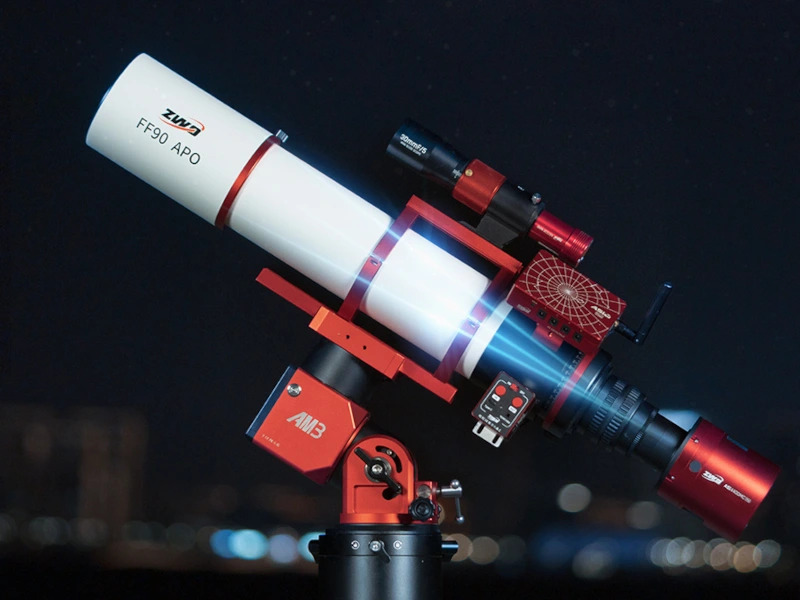

Une intégration idéale dans l'écosystème ZWO
La FF90 APO a été développée pour fonctionner en parfaite harmonie avec l'ensemble des équipements ZWO.
Elle s'associe naturellement aux montures AM3 et AM5, aux caméras ASI, aux moteurs de mise au point EAF, aux roues à filtres électroniques ainsi qu'au contrôleur ASIAIR.
Une fois intégrée dans cet écosystème, l'installation permet d'automatiser l'ensemble de la séance d'imagerie : mise au point motorisée, pointage GoTo, autoguidage, acquisition d'images et séquences automatisées.
Cette compatibilité fait de la ZWO FF90 APO une solution particulièrement cohérente pour constituer une configuration complète, performante et évolutive dédiée à l'astrophotographie du ciel profond.
Les points forts
- Astrographe apochromatique quadruplet de 90 mm spécialement conçu pour l'astrophotographie.
- Formule optique à 4 lentilles avec un élément en verre ED pour une excellente correction chromatique.
- Correcteur de champ intégré supprimant les contraintes de calcul du backfocus.
- Cercle image corrigé de 44 mm compatible avec les capteurs plein format (24x36).
- Étoiles fines et parfaitement ponctuelles jusqu'aux bords du champ.
- Ouverture de 90 mm offrant un excellent pouvoir collecteur de lumière.
- Focale de 609 mm idéale pour les nébuleuses, galaxies et amas stellaires.
- Rapport focal F/6,8 alliant luminosité et résolution.
- Porte-oculaire à crémaillère de 3 pouces particulièrement rigide.
- Mise au point micrométrique avec démultiplication 1:10.
- Rotation du porte-oculaire sur 360° pour un cadrage rapide et précis.
- Deux supports de chercheur compatibles Synta/Orion.
- Nombreux adaptateurs photo fournis (M64, M54, M48 et extension M54).
- Adaptateur M48 compatible avec les filtres photo 2".
- Compatible avec les appareils photo hybrides, reflex et caméras astronomiques.
- Tube compact et transportable malgré son ouverture de 90 mm.
- Livrée complète avec colliers, poignée, queue d'aronde et adaptateurs.
- Intégration parfaite avec les montures ZWO AM3 et AM5 ainsi qu'avec l'écosystème ZWO (ASIAIR, EAF, caméras ASI, roue à filtres).
Fiche technique
| Caractéristiques |
ZWO FF90 APO |
| Type |
Lunette astrographe apochromatique |
| Formule optique |
Quadruplet avec correcteur de champ intégré |
| Élément ED |
Oui (1 verre ED) |
| Diamètre utile |
90 mm |
| Longueur focale |
609 mm |
| Rapport d'ouverture |
F/6,8 |
| Cercle image corrigé |
44 mm |
| Compatibilité capteurs |
Jusqu'au plein format (24x36) |
| Correcteur de champ |
Intégré |
| Calcul du backfocus |
Aucun calcul nécessaire |
| Porte-oculaire |
Crémaillère 3" |
| Mise au point fine |
Microfocuser 1:10 |
| Rotation du porte-oculaire |
360° |
| Sortie native |
M64 (35 mm) |
| Adaptateur M54 |
14 mm |
| Adaptateur M48 |
4,5 mm |
| Extension fournie |
M54 de 13,5 mm |
| Sorties supplémentaires |
50,8 mm (2") et 31,75 mm (1,25") |

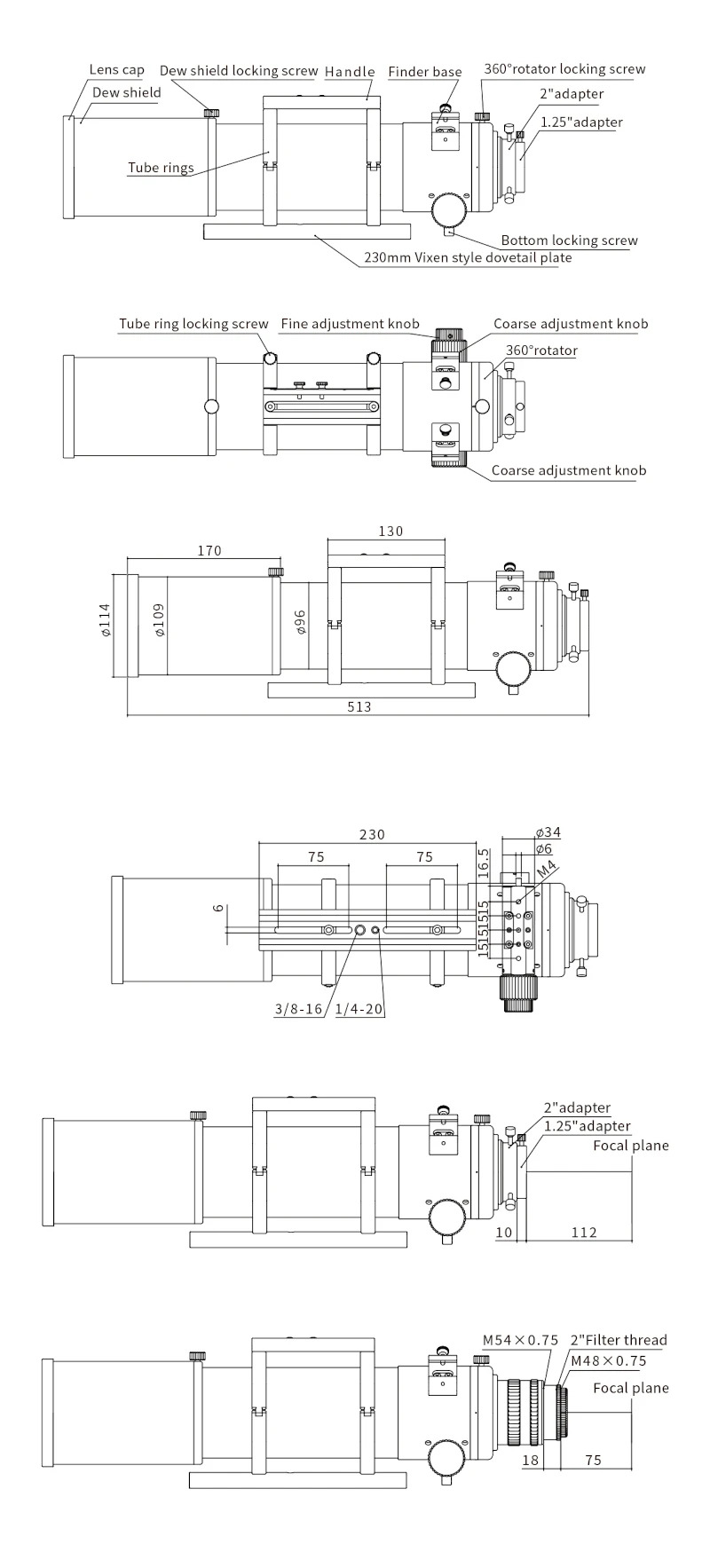

| Longueur du tube |
513 mm (pare-buée rétracté) |
| Diamètre du tube |
96 mm |
| Diamètre du pare-buée |
109 mm |
| Diamètre du cache-poussière |
114 mm |
| Poids du tube |
4 kg |
| Poids avec accessoires |
4,5 kg
|

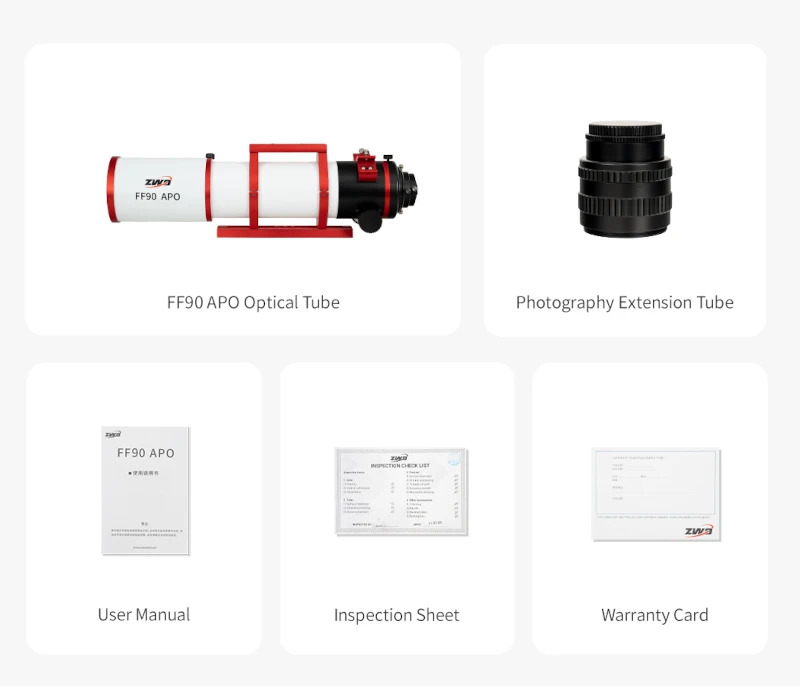

Contenu de la livraison
- 1 tube optique ZWO FF90 APO
- 1 paire de colliers de fixation
- 1 queue d'aronde type Vixen de 230 mm
- 1 queue d'aronde supérieure / poignée de transport de 110 mm
- 2 supports de chercheur compatibles Synta / Orion
- 1 jeu complet de 4 adaptateurs photo comprenant :
- Adaptateur M64
- Adaptateur M54
- Adaptateur M48
- Extension M54
- Documentation constructeur
FAQ - Questions fréquentes
La ZWO FF90 APO est-elle uniquement destinée à l'astrophotographie ?
Oui. La FF90 est un véritable astrographe conçu avant tout pour la photographie du ciel profond. Son correcteur de champ intégré, son grand cercle image corrigé et son porte-oculaire renforcé sont spécifiquement optimisés pour l'imagerie astronomique. Bien qu'une utilisation visuelle soit possible avec les accessoires adaptés, son domaine d'excellence reste l'astrophotographie.
Quels objets peut-on photographier avec la FF90 ?
Grâce à sa focale de 609 mm et son ouverture de 90 mm, la FF90 est particulièrement adaptée aux nébuleuses diffuses, galaxies de taille moyenne, amas ouverts, amas globulaires et grands champs du ciel profond. Elle offre un excellent compromis entre résolution et champ photographique.
Est-elle compatible avec un appareil photo plein format ?
Oui. Son cercle image corrigé de 44 mm permet d'exploiter pleinement les capteurs plein format 24x36 tout en conservant des étoiles fines et ponctuelles jusque dans les angles de l'image.
Pourquoi cette lunette ne nécessite-t-elle pas de calcul de backfocus ?
Le correcteur de champ étant directement intégré à la formule optique, il n'est plus nécessaire de respecter une distance précise entre le correcteur et le capteur. Les accessoires compatibles se montent directement sur la lunette, ce qui simplifie considérablement l'installation.
Peut-on utiliser une caméra ZWO ASI avec cette lunette ?
Absolument. La FF90 est parfaitement compatible avec les caméras ZWO ASI couleur et monochromes, mais également avec les appareils photo hybrides et reflex grâce aux adaptateurs fournis.
Le porte-oculaire est-il compatible avec une motorisation ?
Oui. Le porte-oculaire de 3 pouces est conçu pour recevoir un moteur de mise au point électronique, notamment le ZWO EAF, afin d'automatiser la focalisation lors des séances d'imagerie.
Cette lunette est-elle adaptée aux configurations nomades ?
Oui. Malgré son ouverture de 90 mm, son poids contenu de 4 kg (4,5 kg avec les accessoires) permet de l'utiliser facilement sur des montures transportables comme les ZWO AM5 ou AM3, offrant une excellente solution pour l'astrophotographie sur le terrain.
Quels sont les avantages du correcteur intégré ?
Le correcteur intégré garantit un champ parfaitement plan sans accessoire supplémentaire, supprime les calculs de backfocus, réduit le nombre d'éléments dans la chaîne optique et assure une qualité d'image homogène sur l'ensemble du capteur, y compris en plein format. Cette conception améliore également la rigidité mécanique et facilite grandement le montage des accessoires.
