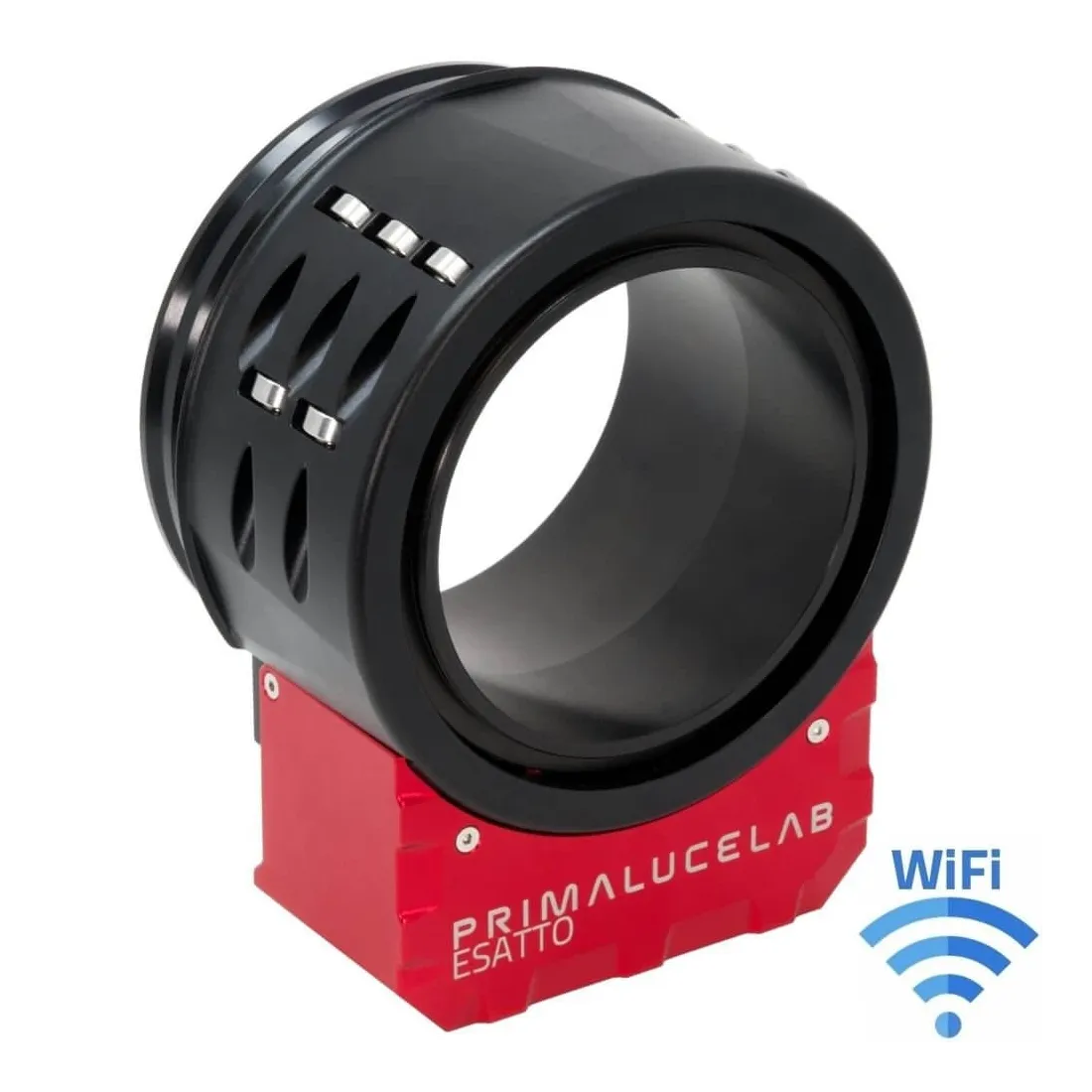

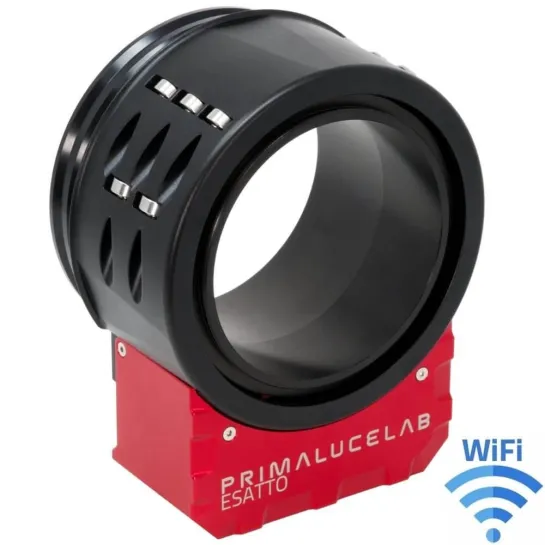

Porte-oculaire motorisé PrimaLuceLab ESATTO 4"

ESATTO 4" : le porte-oculaire robotisé ultime pour les astrographes et télescopes de classe observatoire

Le PrimaLuceLab ESATTO 4" représente le modèle le plus imposant et le plus performant de la gamme ESATTO. Développé pour les astrographes professionnels et les télescopes de grande ouverture, il associe une mécanique d'une rigidité exceptionnelle, une précision de mise au point remarquable et une intégration complète avec les logiciels d'astrophotographie modernes.

Grâce à son ouverture libre de plus de 100 mm, sa capacité de charge pouvant atteindre 10 kg et sa conception entièrement motorisée, il constitue une solution idéale pour les observatoires fixes, les astrographes à grand cercle image et les configurations photographiques utilisant des caméras plein format ou moyen format accompagnées de nombreux accessoires.

Comme tous les modèles ESATTO, il intègre directement toute l'électronique de commande, sans nécessiter de boîtier externe.

Une conception mécanique pensée pour les charges les plus importantes

L'ESATTO 4" utilise une mécanique de type Crayford entièrement repensée afin d'offrir une rigidité maximale, même sous des charges très importantes.

Son mécanisme repose sur 40 roulements à billes, spécialement répartis afin de supprimer tout jeu mécanique et toute flexion du train optique.

Cette architecture permet de supporter jusqu'à 10 kg de matériel photographique sans perte de précision, garantissant une stabilité parfaite lors des longues acquisitions astronomiques.

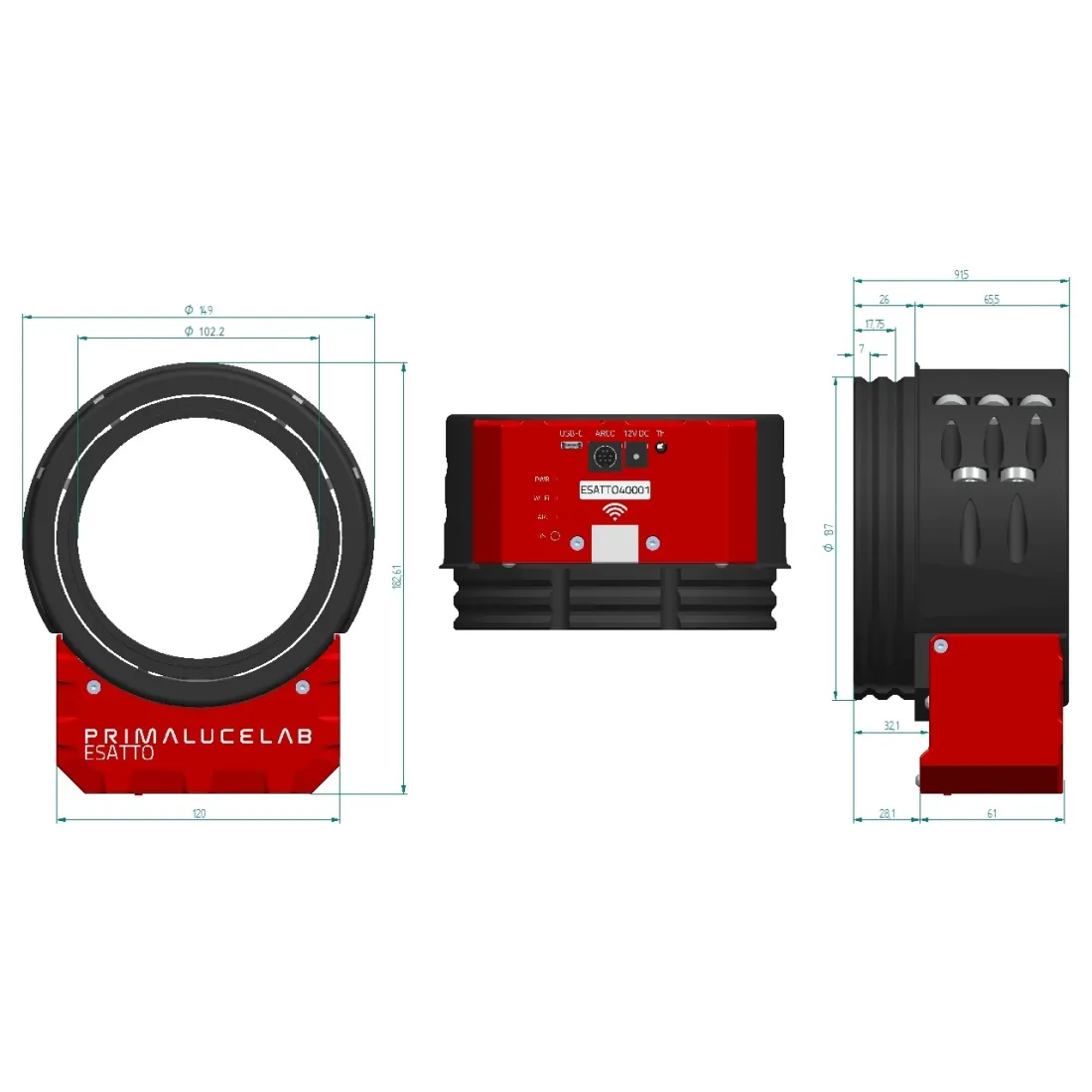

Malgré ses performances, le focuser conserve un profil relativement compact avec seulement 65 mm d'épaisseur (91 mm avec la bride interne), facilitant son intégration sur de nombreux instruments.

Une précision de focalisation exceptionnelle

L'ESATTO 4" offre une course de mise au point importante permettant d'ajuster précisément la position du foyer sur une large variété de configurations optiques.

Sa motorisation assure une résolution exceptionnelle de 0,04 micron par pas, offrant une précision largement supérieure aux besoins de l'astrophotographie moderne.

Cette finesse de déplacement améliore considérablement les routines d'autofocus utilisées par les logiciels d'acquisition et garantit une répétabilité parfaite des mises au point.

Une ouverture de plus de 100 mm pour exploiter pleinement les grands capteurs

ESATTO 4" est le plus grand porte-oculaire robotique de la famille ESATTO et, grâce à la grande ouverture libre de 102,2 mm et à la capacité de charge utile élevée de 10 kg, il est parfait pour les grands télescopes professionnels que l'on trouve généralement dans les observatoires ou pour les astrographes offrant un grand cercle d'image corrigé qui nécessitent le utilisation de porte-oculaires à grande ouverture libre, comme le Takahashi FSQ-106.

Avec une ouverture utile de 102,2 mm, l'ESATTO 4" permet de préserver intégralement le faisceau lumineux des instruments conçus pour produire un très grand cercle image.

Cette large ouverture réduit les risques de vignettage et autorise l'utilisation de :

• caméras plein format,
• caméras moyen format,
• roues à filtres grand diamètre,
• optiques adaptatives,
• diviseurs optiques,
• correcteurs et réducteurs photographiques de grand diamètre.

Il constitue ainsi une solution parfaitement adaptée aux installations professionnelles ou semi-professionnelles.

Le partenaire idéal du Takahashi FSQ-106

L'ESATTO 4" a été spécifiquement développé pour répondre aux exigences optiques du célèbre Takahashi FSQ-106, considéré comme l'un des meilleurs astrographes au monde.

Grâce à des adaptateurs optionnels spécialement conçus, il peut remplacer directement le porte-oculaire d'origine tout en conservant exactement la même épaisseur optique.

Un adaptateur M92x1 optionnel permet également de continuer à utiliser les accessoires photographiques Takahashi déjà en possession de l'utilisateur, sans modifier le tirage optique de l'installation.

Cette compatibilité facilite considérablement la modernisation d'un FSQ-106 vers une solution de focalisation entièrement motorisée.

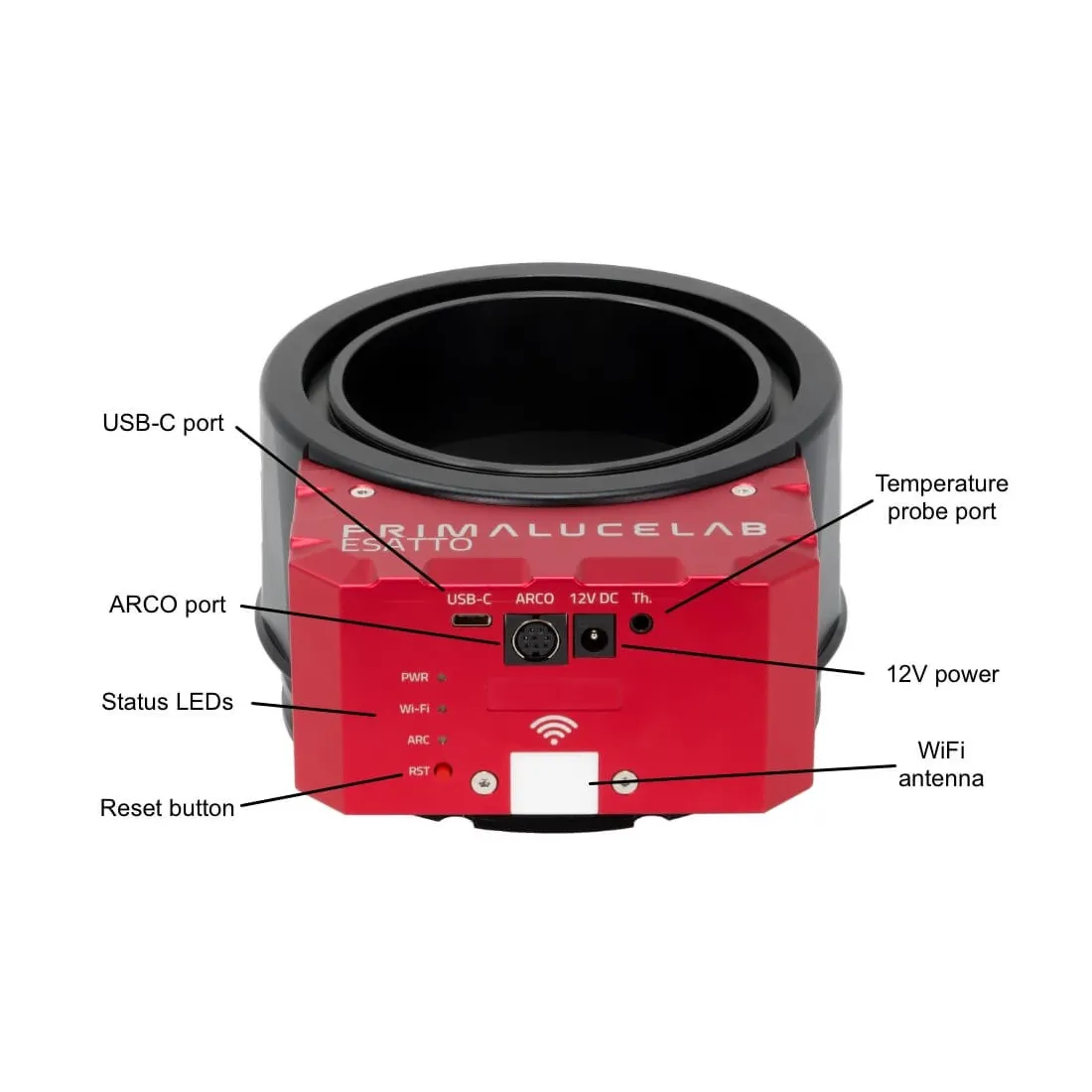

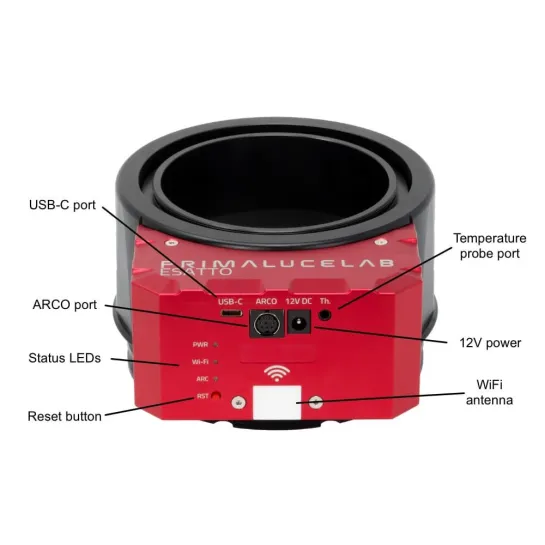

Contrôle USB-C, Wi-Fi et compatibilité complète avec les logiciels d'astrophotographie

Le focuser intègre directement toute son électronique.

Le pilotage est possible :

• via un ordinateur Windows,
• depuis un mini-PC PrimaLuceLab EAGLE,
• par connexion USB-C,
• sans fil via le Wi-Fi intégré,
• depuis un smartphone,
• depuis une tablette,
• ou via un navigateur compatible.

L'ESATTO 4" est compatible avec :

• Virtual HandPad,
• PLAY Astrophotography Software,
• ASCOM,
• PrimaLuceLab EAGLE.

Les LED d'état sont réglables en intensité et peuvent être totalement désactivées afin de préserver l'adaptation visuelle dans un observatoire.

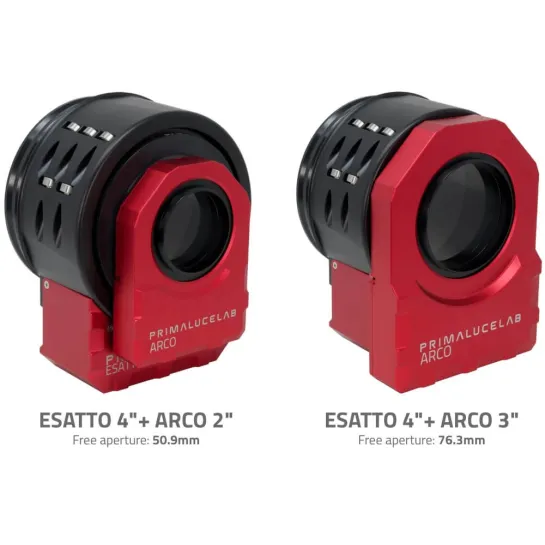

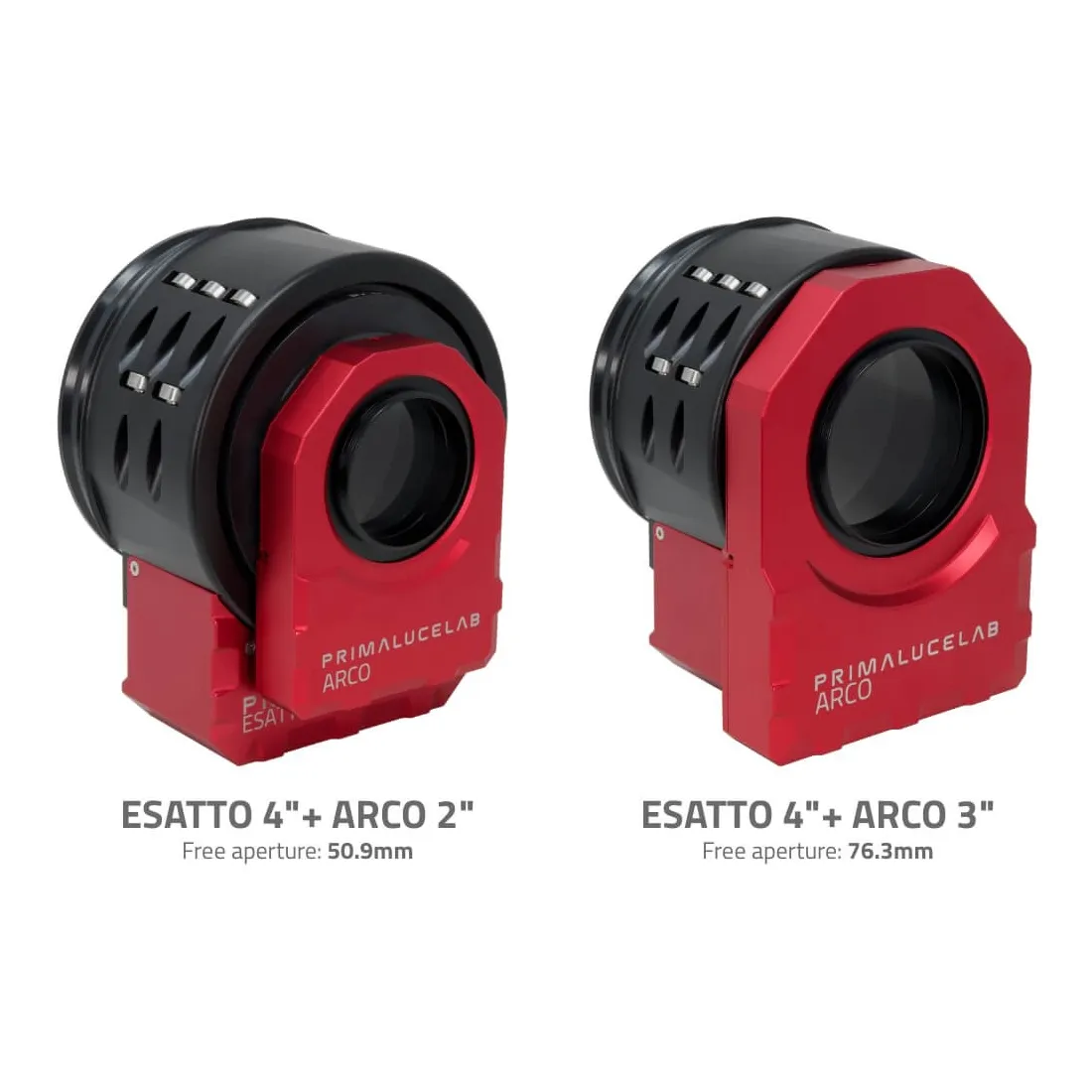

Une intégration parfaite avec le rotateur ARCO

Comme les autres modèles ESATTO, la version 4" dispose d'un port dédié permettant de connecter directement le rotateur motorisé ARCO.

Une simple liaison relie les deux équipements, sans alimentation supplémentaire ni câble USB additionnel.

L'ensemble permet :

• la rotation motorisée de la caméra,
• un cadrage extrêmement précis,
• la dérotation de champ sur monture azimutale,
• une installation particulièrement propre et fiable.

Cette solution constitue une véritable plateforme de focalisation et de rotation entièrement automatisée.

Une connectique mécanique robuste

Côté caméra, l'ESATTO 4" utilise un filetage M101x1 avec anneau de blocage, garantissant un maintien parfaitement rigide des accessoires photographiques.

Des adaptateurs optionnels permettent de raccorder de nombreuses caméras et accessoires tout en conservant un alignement optique parfait.

Cette conception supprime les jeux mécaniques souvent rencontrés avec les systèmes de serrage traditionnels au coulant.

ESATTO 4" installé sur le Takahashi FSQ-106 (avec l'adaptateur en option) et avec l'adaptateur M92x1 en option. Le télescope FSQ-106 est présenté avec des anneaux de support PLUS 125 mm.

Points forts

• Porte-oculaire robotisé haut de gamme pour astrographes et observatoires
• Mécanique Crayford ultra-rigide
• Ouverture utile de 101,6 mm
• Jusqu'à 10 kg de capacité de charge
• Système interne à 40 roulements à billes
• Résolution exceptionnelle de 0,04 micron par pas
• Course de mise au point de 30 mm
• Profil compact
• Contrôle USB-C et Wi-Fi intégrés
• Compatible Virtual HandPad, PLAY, ASCOM et EAGLE
• Port dédié pour le rotateur ARCO
• Filetage caméra M101x1 avec anneau de blocage
• Compatible avec les grands capteurs et les trains optiques lourds
• Adaptateurs disponibles pour de nombreux instruments
• Solution idéale pour le Takahashi FSQ-106

Fiche technique

Contenu de la livraison

• 1 porte-oculaire robotisé PrimaLuceLab ESATTO 4"
• 1 câble USB-C
• 1 documentation utilisateur

FAQ - Questions fréquentes

À quels instruments est destiné l'ESATTO 4" ?

L'ESATTO 4" est conçu pour les astrographes haut de gamme, les lunettes apochromatiques de grand diamètre et les télescopes de classe observatoire nécessitant une très grande ouverture mécanique et une capacité de charge élevée.

Pourquoi choisir l'ESATTO 4" plutôt qu'un modèle 3" ?

Le modèle 4" offre une ouverture utile plus importante (101,6 mm), une capacité de charge portée à 10 kg ainsi qu'une conception adaptée aux instruments produisant un très grand cercle image, comme le Takahashi FSQ-106.

Est-il compatible avec l'autofocus ?

Oui. Grâce à sa résolution de 0,04 micron par pas et à sa compatibilité ASCOM, l'ESATTO 4" fonctionne parfaitement avec les principaux logiciels d'astrophotographie utilisant des routines d'autofocus automatiques.

Peut-il être piloté sans ordinateur ?

Oui. Le Wi-Fi intégré permet un contrôle complet depuis un smartphone ou une tablette grâce à l'application Virtual HandPad, sans qu'un ordinateur soit nécessaire.

Quel est l'intérêt du port ARCO ?

Le port ARCO permet de connecter directement le rotateur de caméra PrimaLuceLab. Cette liaison unique simplifie le câblage tout en offrant la rotation motorisée de la caméra et la dérotation de champ sur les montures azimutales.

Pourquoi l'ESATTO 4" est-il particulièrement recommandé pour le Takahashi FSQ-106 ?

Le FSQ-106 possède un correcteur interne de très grand diamètre qui nécessite un porte-oculaire offrant une large ouverture libre. Grâce aux adaptateurs spécifiques disponibles en option, l'ESATTO 4" remplace parfaitement le porte-oculaire d'origine tout en conservant le tirage optique et la compatibilité avec les accessoires photographiques Takahashi.

Les adaptateurs sont-ils fournis avec le focuser ?

Non. Les adaptateurs pour les différents télescopes, caméras et accessoires sont proposés séparément afin de permettre une compatibilité avec un très grand nombre de configurations optiques.

Ce focuser convient-il aux caméras plein format et moyen format ?

Oui. Son ouverture utile de 101,6 mm est spécialement conçue pour exploiter les grands capteurs et limiter le vignettage, même avec des trains optiques complexes et des accessoires de grand diamètre.
