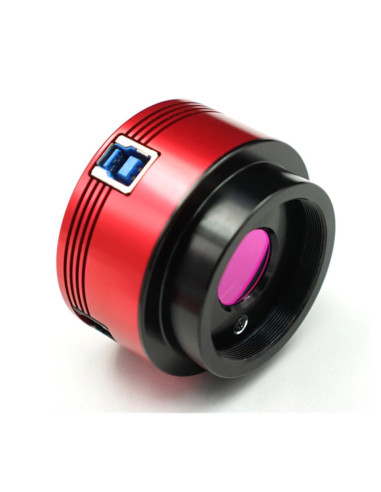

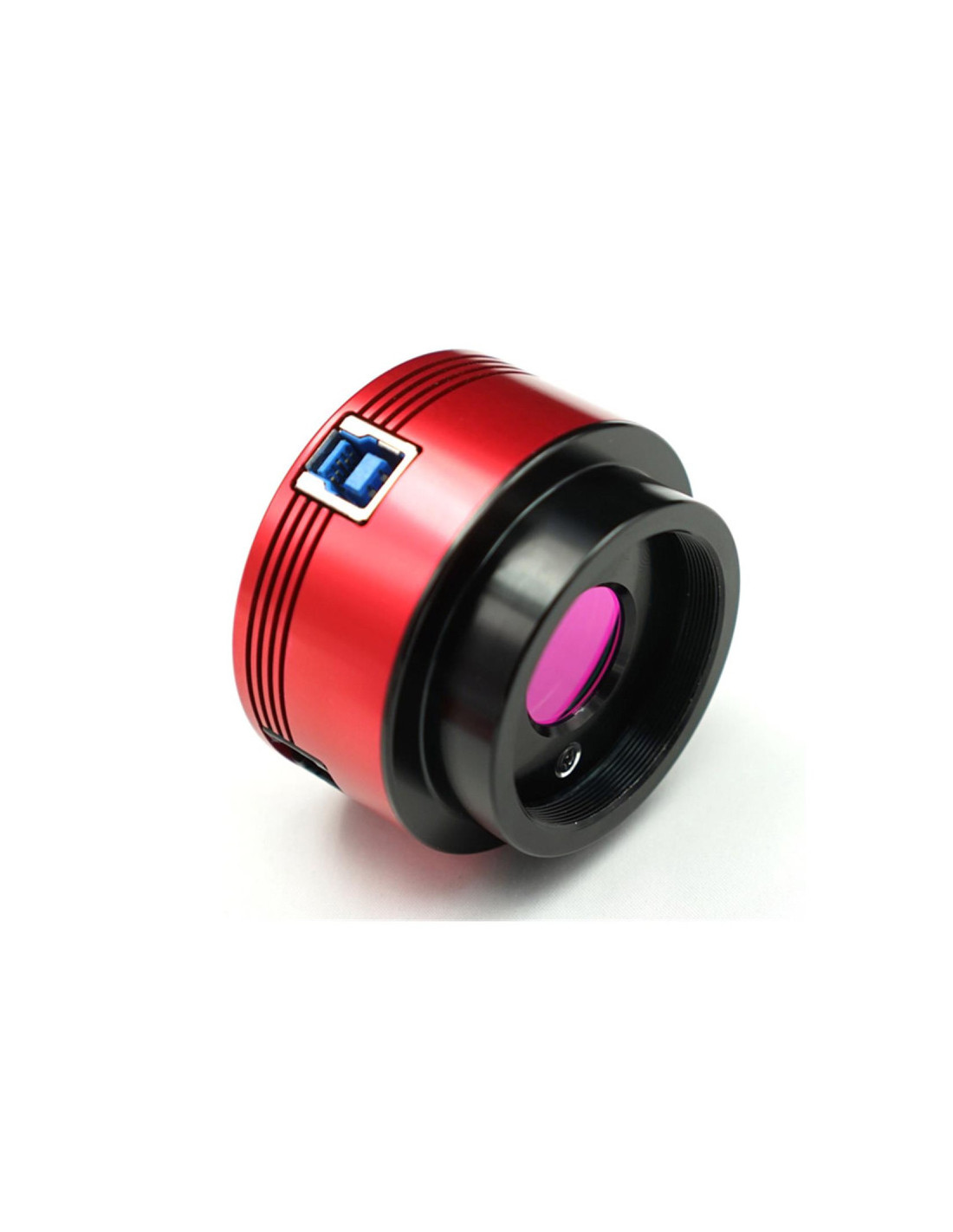

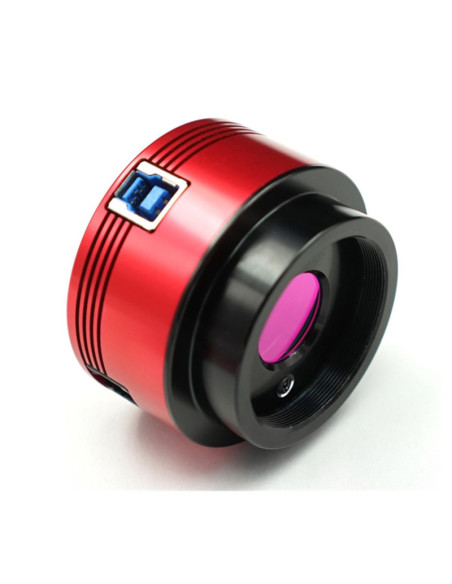

La ZWO ASI174MM : une caméra monochrome ultra rapide pour l'imagerie planétaire, lunaire et l'autoguidage
La ZWO ASI174MM est une caméra astronomique monochrome conçue pour répondre aux exigences de l'imagerie à haute cadence. Développée par ZWO (Zhen Wang Optical), elle s'appuie sur le célèbre capteur CMOS Sony IMX174, reconnu pour son excellente sensibilité, son faible bruit de lecture et sa rapidité d'acquisition.
Grâce à son grand capteur au format 1/1,2", sa résolution de 1936 × 1216 pixels et ses pixels de grande taille de 5,86 µm, l'ASI174MM constitue une référence pour l'imagerie planétaire, lunaire, solaire ainsi que pour l'autoguidage de haute précision.
Son capteur monochrome exploite pleinement la résolution optique des instruments sans matrice de Bayer, permettant d'obtenir des images plus détaillées et plus sensibles qu'une caméra couleur.
Des performances exceptionnelles pour le planétaire et le solaire
L'un des principaux atouts de la ZWO ASI174MM réside dans sa très grande vitesse d'acquisition.
En pleine résolution (1936 × 1216 pixels), la caméra atteint jusqu'à 128 images par seconde en mode 12 bits et 164 images par seconde en mode 10 bits. En réduisant la zone d'acquisition (ROI), les cadences deviennent particulièrement impressionnantes avec jusqu'à 740 images par seconde en résolution 320 × 240 pixels.
Ces performances permettent de figer efficacement la turbulence atmosphérique et de sélectionner les meilleures images lors du traitement, une étape essentielle en imagerie planétaire haute résolution.
Le grand capteur facilite également les acquisitions de la Lune ou du Soleil en offrant un champ plus important que de nombreuses caméras dédiées au planétaire.

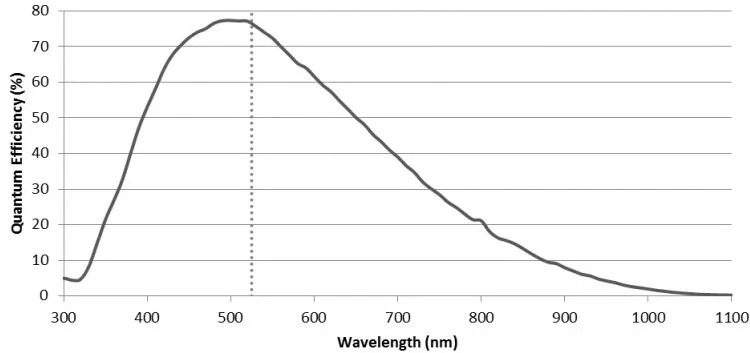

Courbe des longueurs d'onde
Un capteur Sony IMX174 reconnu pour sa qualité

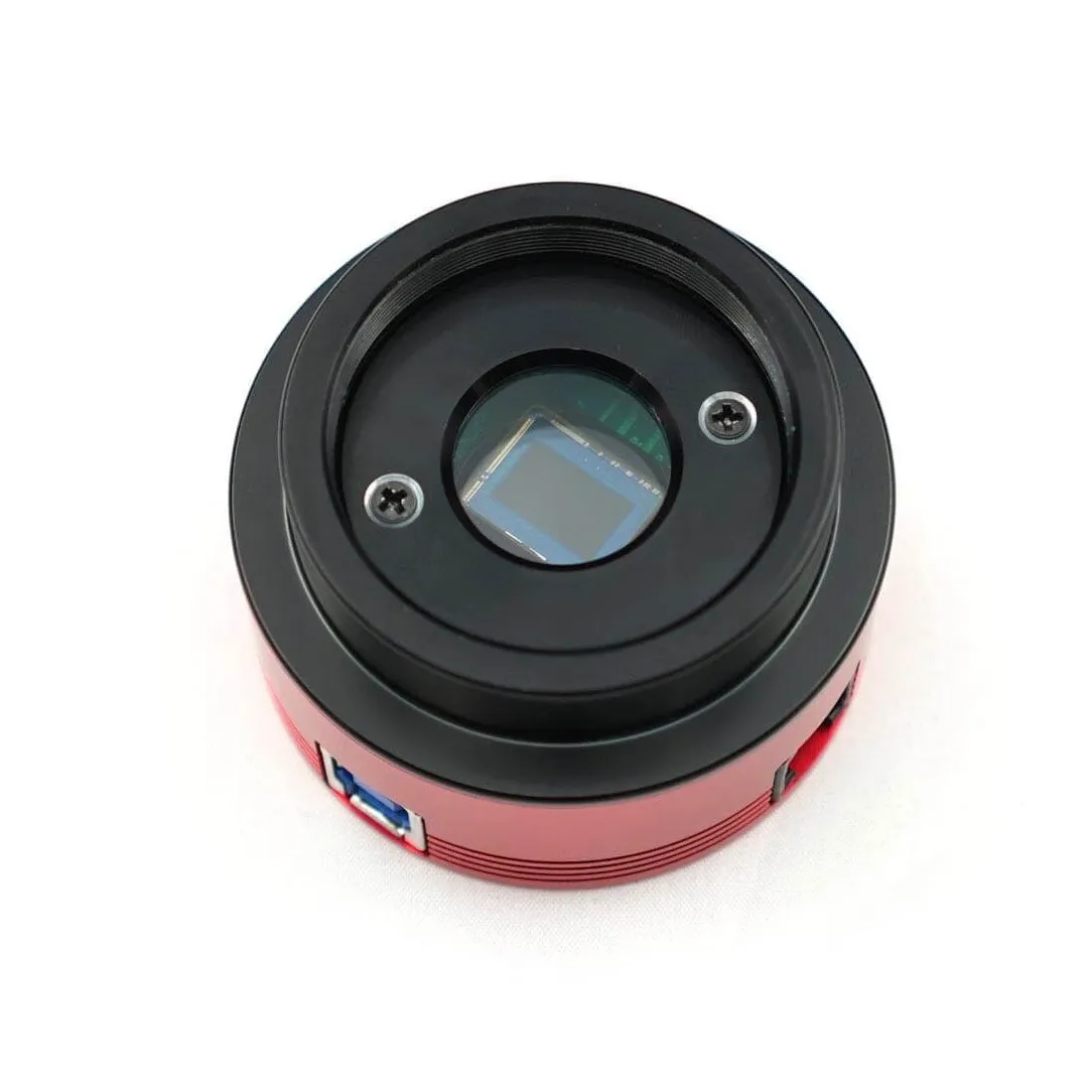

La caméra est équipée du capteur CMOS monochrome Sony IMX174 de 2,35 millions de pixels.
Ses pixels de 5,86 µm offrent un excellent compromis entre sensibilité et résolution, notamment avec les instruments de focale moyenne à longue.
Le capteur présente une surface utile de 11,34 × 7,12 mm, soit 80,80 mm², permettant de couvrir une zone d'image confortable aussi bien en acquisition planétaire qu'en autoguidage.
Avec une capacité de saturation de 32 000 électrons (Full Well Capacity), un rendement quantique maximal (QE) atteignant 78 % et un bruit de lecture limité à seulement 3,5 électrons, l'ASI174MM délivre des images riches en détails avec une excellente dynamique.
Les temps de pose sont réglables de seulement 32 microsecondes jusqu'à 1000 secondes, offrant une très grande polyvalence selon les applications.

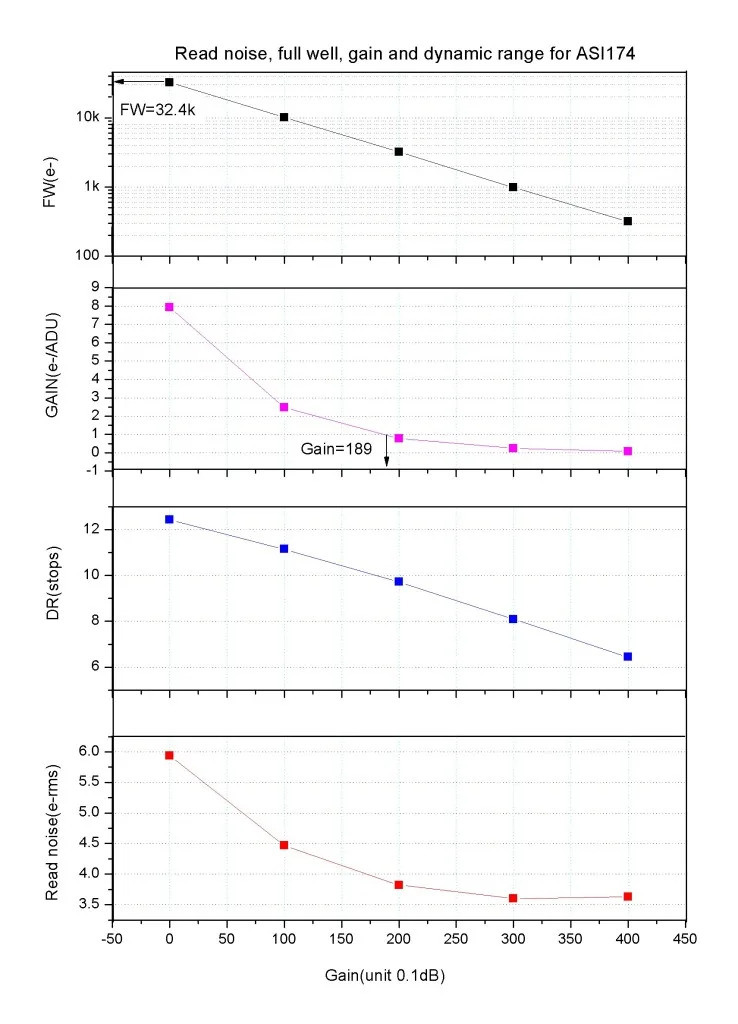

Bruit de lecture
Une caméra idéale pour l'autoguidage de précision
Grâce à son grand capteur, sa haute sensibilité et ses pixels généreux, l'ASI174MM est également particulièrement appréciée comme caméra d'autoguidage.

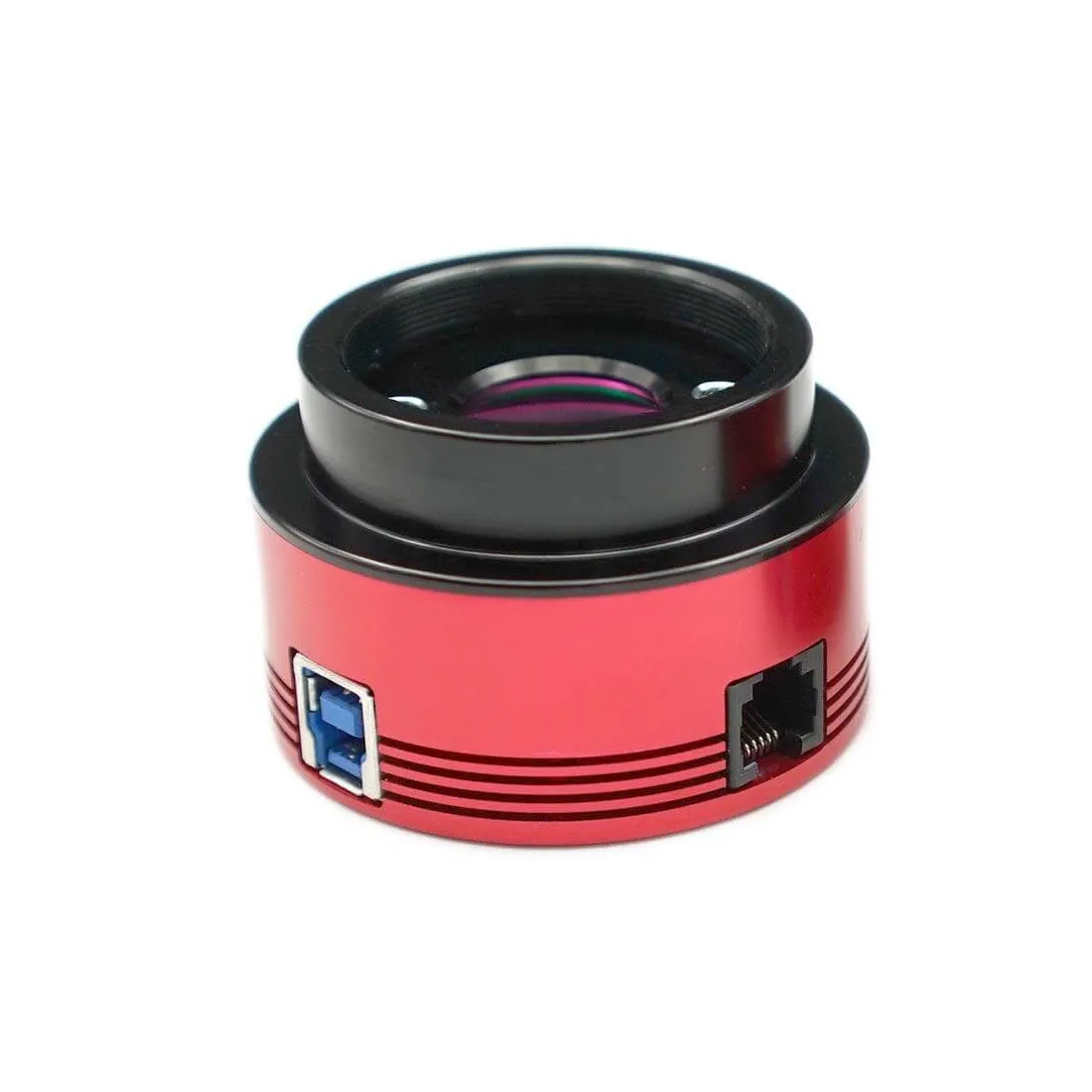

Son port ST4 intégré permet une connexion directe à la monture pour le guidage, tandis que le grand champ facilite la recherche d'étoiles guides, même dans des zones du ciel peu fournies.
Cette polyvalence permet d'utiliser une seule caméra aussi bien pour le guidage que pour certaines applications d'imagerie.
Une connectique complète et une excellente compatibilité
La caméra utilise une interface USB 3.0 garantissant un transfert rapide des données, indispensable pour exploiter pleinement ses très hautes cadences d'acquisition.
Elle est livrée avec un coulant 2" (50,8 mm) ainsi qu'un adaptateur M42 vers coulant 31,75 mm (1,25"), facilitant son installation sur la majorité des instruments astronomiques.
La monture M42x0,75 permet également une intégration simple dans différents trains optiques.
Le backfocus de seulement 6,5 mm offre une grande souplesse pour l'installation d'accessoires optiques.
Compatibilité logicielle
La ZWO ASI174MM est compatible avec les principaux systèmes d'exploitation :
- Windows
- Linux
- ARM Linux
- macOS
Les pilotes, le SDK, le logiciel d'acquisition ainsi que la documentation sont disponibles sur le site officiel de ZWO.
La caméra est également compatible avec le pilote ASCOM après installation du SDK ZWO.
Pour l'imagerie planétaire, elle est prise en charge nativement par FireCapture, l'un des logiciels de référence pour l'acquisition de vidéos astronomiques.
Points forts
- Capteur CMOS monochrome Sony IMX174 haute sensibilité.
- Grand capteur au format 1/1,2".
- Résolution de 1936 × 1216 pixels (2,35 Mp).
- Pixels de grande taille de 5,86 µm offrant un excellent compromis entre sensibilité et résolution.
- Jusqu'à 128 images/s en pleine résolution 12 bits.
- Jusqu'à 164 images/s en pleine résolution 10 bits.
- Jusqu'à 740 images/s en mode ROI.
- Bruit de lecture très faible de seulement 3,5 e⁻.
- Rendement quantique (QE) maximal de 78 %.
- Capacité de saturation de 32 000 e⁻.
- Temps de pose de 32 µs à 1000 s.
- Interface USB 3.0 rapide.
- Port d'autoguidage ST4 intégré.
- Compatible Windows, Linux, ARM Linux et macOS.
- Compatible ASCOM et FireCapture.
- Livrée avec adaptateur 2" et adaptateur 1,25".
Fiche technique
| Caractéristiques |
Détails |
| Modèle |
ZWO ASI174MM |
| Type de capteur |
CMOS monochrome |
| Capteur |
Sony IMX174 |
| Format du capteur |
1/1,2" |
| Résolution |
1936 × 1216 pixels (2,35 Mp) |
| Taille des pixels |
5,86 µm |
| Surface du capteur |
11,34 × 7,12 mm (80,80 mm²) |
| Pleine capacité de charge (FWC) |
32 000 e⁻ |
| Rendement quantique maximal (QE Peak) |
78 % |
| Gamme dynamique |
12 / 10 bits |
| Temps de pose |
32 µs à 1000 s |
| Cadence 12 bits |
1936 × 1216 : 128 img/s • 640 × 480 : 309 img/s • 320 × 240 : 577 img/s |
| Cadence 10 bits |
1936 × 1216 : 164 img/s • 640 × 480 : 397 img/s • 320 × 240 : 740 img/s |
| Bruit de lecture |
3,5 e⁻ (gain 30 dB) |
| Interface |
USB 3.0 |
| Port d'autoguidage |
ST4 |
| Montage |
M42x0,75 ou coulant 50,8 mm (2") |
| Adaptateur fourni |
M42 mâle vers coulant 31,75 mm (1,25") |
| Backfocus |
6,5 mm |

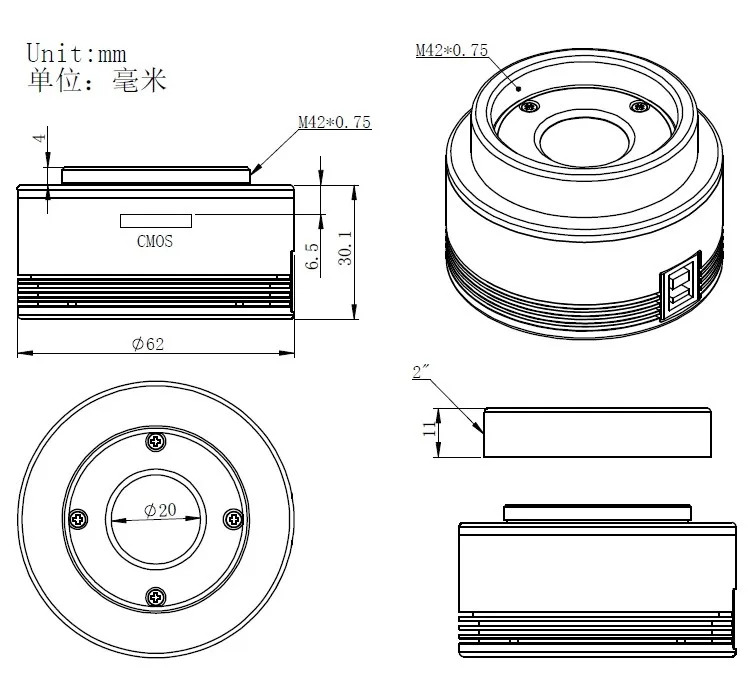

| Dimensions |
62 × 36 mm |
| Poids |
140 g |
| Température de fonctionnement |
-5 °C à +45 °C |
| Température de stockage |
-20 °C à +60 °C |
| Humidité de fonctionnement |
20 à 80 % |
| Humidité de stockage |
20 à 95 % |
Contenu de la livraison
- Caméra ZWO ASI174MM monochrome avec coulant 50,8 mm (2").
- Adaptateur fileté M42 mâle vers coulant 31,75 mm (1,25").
- Câble USB.
- Câble d'autoguidage ST4.
FAQ - Questions fréquentes
La ZWO ASI174MM est-elle adaptée à l'imagerie planétaire ?
Oui. L'ASI174MM fait partie des références pour l'imagerie planétaire grâce à son capteur Sony IMX174, sa très haute cadence d'acquisition et son faible bruit de lecture. Elle permet de capturer rapidement de longues séquences vidéo afin de sélectionner les meilleures images et d'obtenir un niveau de détail très élevé après traitement.
Pourquoi choisir une caméra monochrome plutôt qu'une caméra couleur ?
Une caméra monochrome ne possède pas de matrice de Bayer. Chaque pixel enregistre directement la totalité de la lumière reçue, ce qui améliore la sensibilité et la finesse des détails. Elle constitue le meilleur choix pour les utilisateurs recherchant les performances maximales en imagerie planétaire, lunaire ou solaire.
Cette caméra convient-elle pour l'autoguidage ?
Oui. Son grand capteur, ses pixels de grande taille et son port ST4 intégré en font une excellente caméra d'autoguidage. Le large champ augmente les chances de trouver rapidement une étoile guide, même avec des focales importantes.
Quels logiciels sont compatibles avec la ZWO ASI174MM ?
La caméra est compatible avec Windows, Linux, ARM Linux et macOS. Elle fonctionne avec les pilotes ZWO, le SDK officiel et le pilote ASCOM. Pour l'acquisition planétaire, FireCapture prend en charge nativement cette caméra et permet d'exploiter pleinement ses performances.
À quels instruments la ZWO ASI174MM peut-elle être associée ?
Grâce à sa monture M42, son coulant 2" et son adaptateur 1,25" fourni, la caméra s'adapte facilement à la majorité des télescopes et lunettes astronomiques destinés à l'imagerie planétaire, lunaire, solaire ou à l'autoguidage.
Le grand capteur apporte-t-il un avantage par rapport aux autres caméras planétaires ?
Oui. Le format 1/1,2" offre un champ plus important que de nombreuses caméras planétaires classiques. Cela facilite le cadrage de la Lune et du Soleil, permet de capturer davantage de détails en une seule prise et améliore la recherche d'étoiles lors de l'autoguidage.
