Une caméra de guidage compacte conçue pour les performances

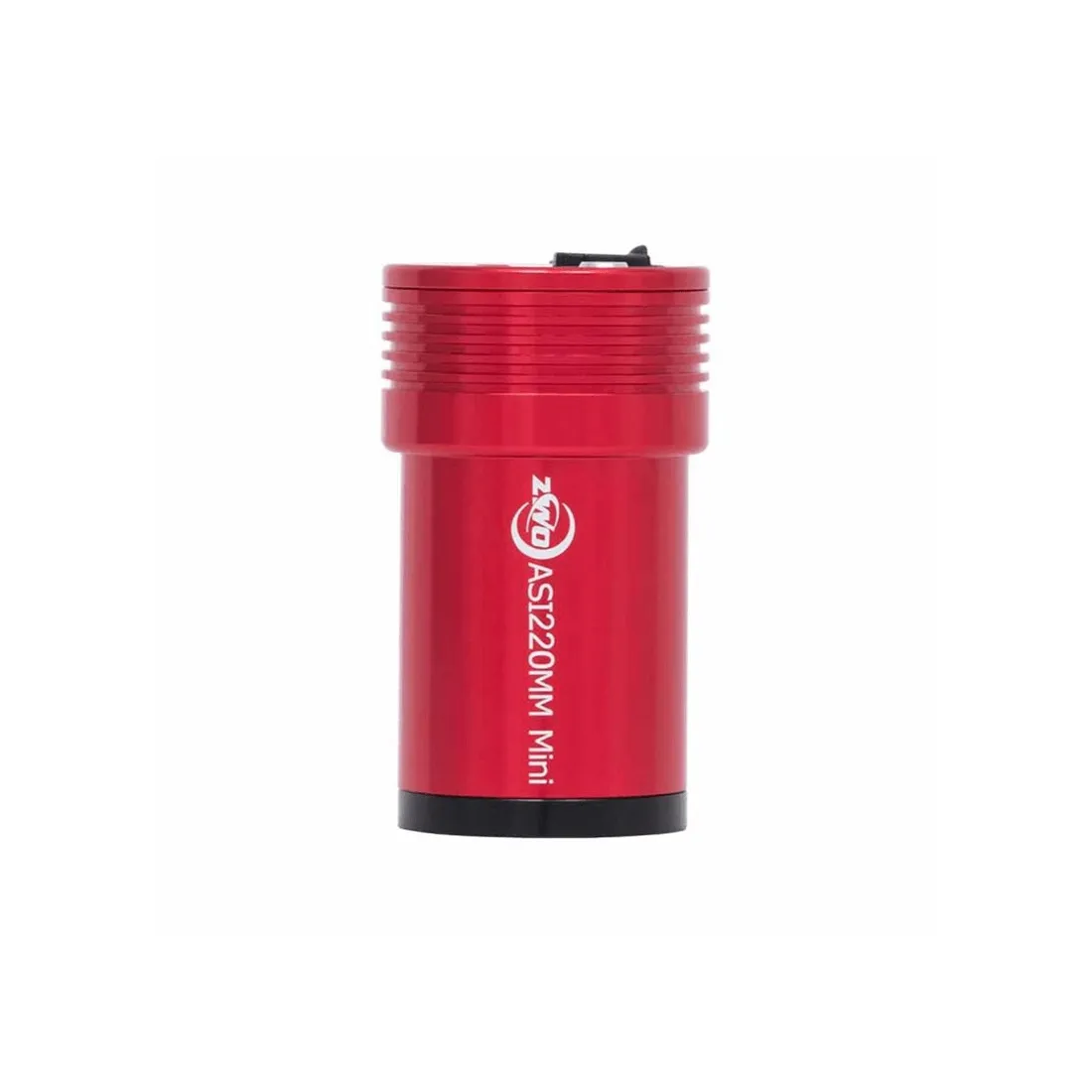

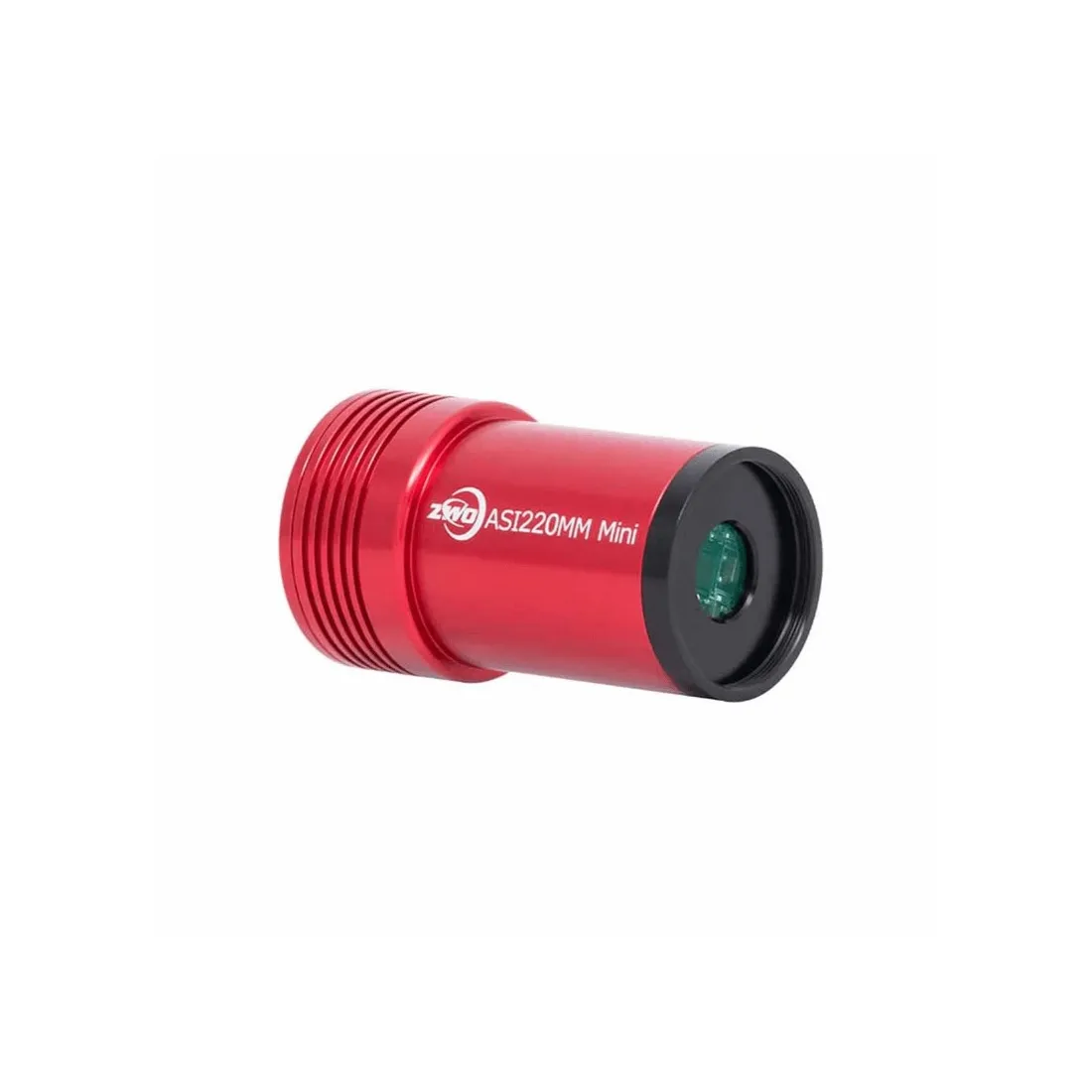

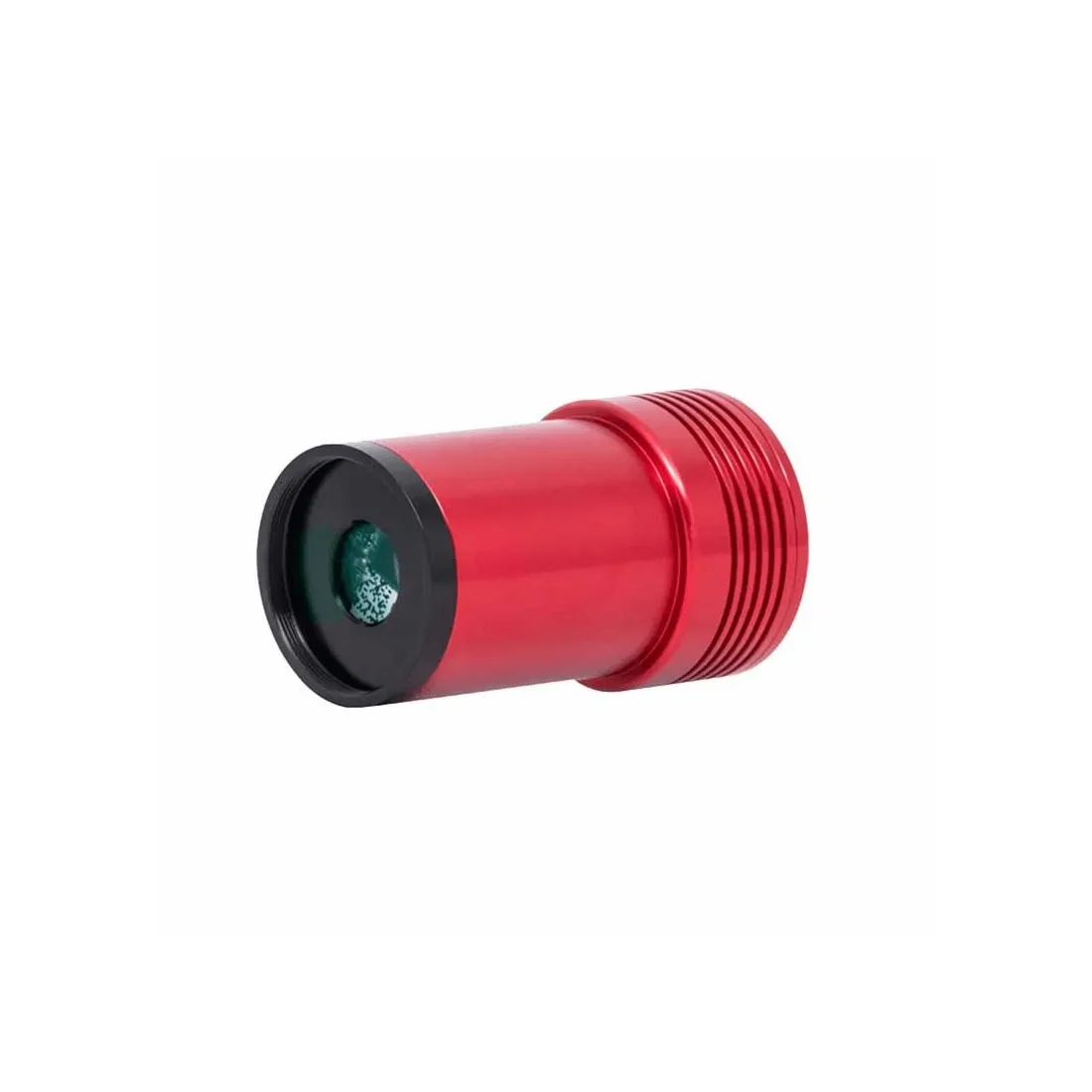

La ZWO ASI220MM Mini est une caméra de guidage monochrome spécialement conçue pour l’astrophotographie et l’autoguidage des montures équatoriales. Évolution directe de la très populaire ASI290MM Mini, elle conserve une résolution de 1920 × 1080 pixels, tout en adoptant un capteur SmartSens SC2210 doté de pixels de 4 µm, contre 2,9 µm pour l’ASI290MM Mini.
Cette évolution privilégie la sensibilité, la réduction du bruit et les performances dans le proche infrarouge, trois caractéristiques particulièrement importantes pour détecter rapidement des étoiles guides, notamment avec un diviseur optique. Avec un rendement quantique supérieur à 90 % autour de 500 nm, l’ASI220MM Mini est capable de détecter de nombreuses étoiles guides avec des temps de pose très courts.
Son format Mini, son poids de seulement 60 g, sa connectique USB Type-C et son interface d’autoguidage ST4 en font une solution particulièrement adaptée aux configurations d’astrophotographie nomades comme aux setups plus complets équipés d’un diviseur optique.
Un capteur monochrome SmartSens SC2210 performant
La ZWO ASI220MM Mini utilise un capteur CMOS monochrome SmartSens SC2210 au format 1/1,8", composé de 2,07 millions de pixels.
Chaque pixel mesure 4,0 × 4,0 µm, pour une matrice de 1920 × 1080 pixels. La surface active du capteur mesure 4,32 × 7,68 mm, avec une diagonale de 8,81 mm.
Le choix d’un capteur monochrome est particulièrement pertinent pour l’autoguidage : contrairement à un capteur couleur équipé d’une matrice de Bayer, chaque pixel exploite directement la lumière reçue. La caméra bénéficie ainsi d’une excellente sensibilité pour identifier les étoiles guides.
La capacité du pixel atteint 8,78 e-, tandis que le bruit de lecture se situe entre 0,6 et 3,2 e- selon les réglages. La caméra dispose également d’un convertisseur analogique-numérique 12 bits et d’un gain de 2,14 e-/ADU.
Une excellente sensibilité pour l'autoguidage
Lors d’une session d’astrophotographie, la capacité à trouver rapidement une étoile guide constitue un élément essentiel. L’ASI220MM Mini a été développée précisément dans cette optique.
Son capteur monochrome associé à des pixels de 4 µm offre une excellente sensibilité, avec un rendement quantique supérieur à 90 % autour de 500 nm. Cette sensibilité permet de repérer de nombreuses étoiles guides potentielles avec des temps de pose réduits.
La caméra est également particulièrement intéressante dans le cadre d’un guidage avec diviseur optique (OAG). Son format compact permet de la positionner facilement derrière le prisme du diviseur, tout en conservant une grande souplesse de réglage.
Technologie HCG pour réduire le bruit de lecture
L’électronique de la ZWO ASI220MM Mini intègre un système HCG (High Conversion Gain). Ce mode permet de réduire le bruit de lecture lorsque le gain est élevé tout en conservant une plage dynamique importante.
Le mode HCG s’active automatiquement lorsque le gain atteint 106.
Cette technologie contribue à améliorer le rapport signal/bruit dans les situations où le signal des étoiles guides est faible, tout en conservant une dynamique adaptée à l’acquisition.
Une caméra particulièrement adaptée au guidage ST4
La ZWO ASI220MM Mini dispose de deux interfaces principales.
La première est un port USB 2.0 Type-C, utilisé pour assurer simultanément la communication avec l’ordinateur et l’alimentation de la caméra en 5 V.
La seconde est un port RJ12 compatible ST4, permettant de relier directement la caméra à la monture pour l’autoguidage.
Deux méthodes de guidage sont donc possibles :
- guidage directement via le port ST4, méthode recommandée ;
- guidage via l’ordinateur en utilisant le Pulse Guiding.
Cette double possibilité permet d’intégrer facilement l’ASI220MM Mini dans différents environnements d’astrophotographie.
Une conception Mini idéale avec un diviseur optique
Les caméras ZWO de la série Mini ont été conçues pour faciliter leur intégration derrière un diviseur optique OAG.
La caméra se monte par son coulant 31,75 mm (1,25"), ce qui permet de la faire coulisser afin d’ajuster précisément sa position par rapport au prisme du diviseur optique. Cette conception permet de conserver une distance adaptée entre le prisme de l’OAG et les capteurs de la caméra principale et de guidage.
La caméra possède également un filetage de sortie M28.5 × 0,6, identique au filetage utilisé par les filtres 31,75 mm.
Un tube allonge de 22 mm est fourni afin d’adapter la position de la caméra lorsque cela est nécessaire.
Plusieurs possibilités de montage
Le montage standard est particulièrement simple : la caméra peut être insérée directement dans un porte-oculaire ou un support au coulant 31,75 mm.
La mise au point peut être réalisée en utilisant le système de mise au point de l’instrument et/ou en faisant coulisser la caméra dans son support.
Grâce à son filetage M28.5 × 0,6 et à l’adaptateur fourni, l’ASI220MM Mini peut également recevoir certains objectifs CCTV optionnels. Elle peut ainsi être utilisée pour différentes applications d’imagerie ou de surveillance du ciel, selon l’objectif utilisé et son filetage.
L’adaptateur M28.5 × 0,6 vers CS est fourni avec la caméra.
Une caméra légère et compacte
Avec seulement 60 grammes et des dimensions de 36 mm de diamètre pour 61 mm de hauteur, l’ASI220MM Mini exerce une charge très faible sur le porte-oculaire ou le diviseur optique.
Son format compact est particulièrement intéressant pour les configurations où chaque gramme compte, notamment avec une lunette compacte, un diviseur optique ou un train optique déjà chargé en accessoires.
Le refroidissement est passif, sans régulation thermique et sans refroidissement par eau. Cette conception simple et compacte est parfaitement adaptée à son rôle de caméra de guidage.
Une compatibilité logicielle étendue
Comme les autres caméras ZWO, l’ASI220MM Mini peut être pilotée avec ASIStudio, la suite logicielle proposée par le fabricant.
ZWO fournit également un SDK gratuit, permettant à de nombreux logiciels d’astrophotographie de prendre en charge nativement ses caméras.
Parmi les logiciels cités comme compatibles figurent notamment :
- Prism
- NINA
- FireCapture
- MaximDL
- SharpCap
- PHD2
- AllSkEye
ZWO propose également un pilote ASCOM unifié, permettant le pilotage de ses accessoires via les plateformes ASCOM/Alpaca.
Pour les utilisateurs de Linux et macOS, des pilotes INDI ou INDIGO sont également disponibles. Le pilotage peut notamment être réalisé avec KStars/Ekos sous Linux ainsi qu’avec AstroImager et AstroTelescope sous macOS.
La caméra peut enfin être accessible via des pilotes vidéo tels que DirectShow ou TWAIN.
La compatibilité exacte et le niveau de prise en charge peuvent toutefois varier selon les versions des logiciels utilisés.
Points forts
- Capteur monochrome SmartSens SC2210
- Résolution de 1920 × 1080 pixels
- Pixels de 4,0 µm
- Capteur au format 1/1,8"
- Rendement quantique supérieur à 90 % autour de 500 nm
- Excellente sensibilité pour la recherche d’étoiles guides
- Performances particulièrement adaptées à l’autoguidage
- Bonne sensibilité dans le proche infrarouge
- Faible bruit de lecture de 0,6 à 3,2 e-
- Technologie HCG (High Conversion Gain)
- Activation automatique du HCG à partir d’un gain de 106
- Convertisseur analogique-numérique 12 bits
- Interface USB 2.0 Type-C
- Alimentation directement par USB en 5 V
- Port d’autoguidage RJ12 compatible ST4
- Compatible avec le guidage ST4 ou Pulse Guide
- Format Mini particulièrement adapté aux diviseurs optiques OAG
- Montage au coulant 31,75 mm
- Filetage M28.5 × 0,6
- Adaptateur M28.5 × 0,6 vers CS fourni
- Tube allonge de 22 mm fourni
- Refroidissement passif
- Poids de seulement 60 g
- Compatible avec ASIStudio, ASCOM/Alpaca, INDI et INDIGO
- Compatible avec de nombreux logiciels d’astrophotographie
Fiche technique
Capteur
| Caractéristique |
ZWO ASI220MM Mini |
| Capteur |
CMOS SmartSens SC2210 |
| Type |
Monochrome |
| Format |
1/1,8" |
| Résolution |
1920 × 1080 pixels |
| Dimensions des pixels |
4,0 × 4,0 µm |
| Dimensions de la matrice |
4,32 × 7,68 mm |
| Diagonale |
8,81 mm |
| Capacité du pixel |
8,78 e- |
| Rendement quantique |
> 90 % autour de 500 nm |
Électronique et acquisition
| Caractéristique |
Valeur |
| Convertisseur A/N |
12 bits |
| Gain |
2,14 e-/ADU |
| Bruit de lecture |
0,6 à 3,2 e- |
| Obturateur |
Électronique, Rolling Shutter |
| Temps de pose |
32 µs à 10 s |
| Vitesse maximale |
14 images/s à pleine résolution (1936 × 1096) |
| HCG |
Oui, activation automatique à gain 106 |
Refroidissement
| Caractéristique |
Valeur |
| Type |
Passif |
| Régulation |
Non |
| Refroidissement par eau |
Non |
Connectique
| Caractéristique |
Valeur |
| Interface informatique |
USB 2.0 Type-C |
| Autoguidage |
Oui |
| Interface autoguidage |
RJ12 compatible ST4 |
| Interfaces additionnelles |
Aucune |
| Alimentation |
5 V par le port USB |
Caractéristiques mécaniques
| Caractéristique |
Valeur |
| Backfocus |
8,5 mm |
| Entrée mécanique |
Coulant 31,75 mm / filetage M28.5 × 0,6 femelle |
| Hublot de protection |
Vitre traitée anti-reflet |
| Dimensions |
36 mm × 61 mm |
| Poids |
60 g |
Contenu de la livraison
- 1 × caméra monochrome ZWO ASI220MM Mini
- 1 × tube allonge de 22 mm, filetage M28.5
- 1 × cordon USB 2.0 Type-C de 2 m
- 1 × cordon USB 2.0 Type-C de 50 cm
- 1 × cordon d’autoguidage ST4
- 1 × adaptateur M28.5 × 0,6 vers CS
FAQ - Questions fréquentes
À quoi sert la ZWO ASI220MM Mini ?
La ZWO ASI220MM Mini est principalement destinée à l’autoguidage astronomique. Son capteur monochrome sensible permet de détecter rapidement les étoiles guides et d’alimenter le logiciel de guidage avec des images précises.
Pourquoi choisir une caméra monochrome pour l’autoguidage ?
Un capteur monochrome exploite directement la lumière reçue par chaque pixel, sans matrice de Bayer. Cela permet d’obtenir une meilleure sensibilité pour le guidage et facilite la détection d’étoiles faibles.
Quelle est la résolution de l’ASI220MM Mini ?
La résolution nominale du capteur est de 1920 × 1080 pixels, avec des pixels carrés de 4 µm.
L’ASI220MM Mini est-elle adaptée au guidage avec un diviseur optique ?
Oui. Son format compact de type Mini et son montage au coulant 31,75 mm la rendent particulièrement adaptée aux diviseurs optiques OAG. La caméra peut être coulissée afin d’ajuster précisément sa position par rapport au prisme.
La caméra possède-t-elle une prise ST4 ?
Oui. L’ASI220MM Mini dispose d’un port RJ12 compatible ST4, permettant de la connecter directement à une monture compatible pour l’autoguidage.
Peut-on utiliser le Pulse Guiding avec cette caméra ?
Oui. En plus du guidage via le port ST4, l’ASI220MM Mini peut être utilisée en Pulse Guide via l’ordinateur, selon le logiciel et la configuration employés.
Comment la caméra est-elle alimentée ?
La caméra est alimentée directement par son port USB 2.0 Type-C en 5 V. Aucun système d’alimentation séparé n’est nécessaire.
Quel est le type de refroidissement de l'ASI220MM Mini ?
L’ASI220MM Mini utilise un refroidissement passif. Elle ne dispose ni de régulation thermique ni de refroidissement par eau.
Quel est le filetage de la caméra ?
La caméra dispose d’un filetage de sortie M28.5 × 0,6, correspondant au standard des filtres 31,75 mm. Un adaptateur M28.5 × 0,6 vers CS est fourni.
Un tube allonge est-il fourni ?
Oui. Un tube allonge de 22 mm avec filetage M28.5 est inclus afin de permettre d’adapter la position de la caméra selon la configuration optique.
Quels logiciels sont compatibles avec l'ASI220MM Mini ?
La caméra est compatible avec ASIStudio et bénéficie d’un SDK ZWO permettant son intégration dans de nombreux logiciels, notamment NINA, PHD2, SharpCap, FireCapture, Prism, MaximDL et AllSkEye. Des solutions ASCOM/Alpaca, INDI et INDIGO sont également disponibles.
L'ASI220MM Mini est-elle compatible avec Windows, Linux et macOS ?
Oui, la caméra dispose d’un large écosystème logiciel. ZWO fournit notamment un pilote ASCOM/Alpaca pour les environnements compatibles, tandis que des pilotes INDI ou INDIGO permettent son utilisation sous Linux et macOS avec les logiciels compatibles.
L'ASI220MM Mini est-elle adaptée à une utilisation planétaire ?
Elle peut être utilisée pour différentes applications d’imagerie grâce à sa résolution de 1920 × 1080 pixels et sa cadence pouvant atteindre 14 images/s à pleine résolution. Toutefois, son positionnement et sa conception sont avant tout particulièrement optimisés pour le guidage astronomique.
Quelle est la différence principale avec l'ASI290MM Mini ?
L’ASI220MM Mini constitue une évolution de l’ASI290MM Mini. Elle conserve une résolution comparable de 1920 × 1080 pixels, mais utilise des pixels plus grands de 4 µm, contre 2,9 µm pour l’ASI290MM Mini. Elle bénéficie également d’un capteur plus sensible et moins bruité, avec des performances particulièrement intéressantes pour le guidage et le proche infrarouge.
La caméra est-elle lourde pour un système de guidage ?
Non. Avec seulement 60 g, l’ASI220MM Mini est particulièrement légère. Son faible poids limite l’impact sur l’équilibrage et la rigidité mécanique du train de guidage, notamment lorsqu’elle est installée sur un diviseur optique.
