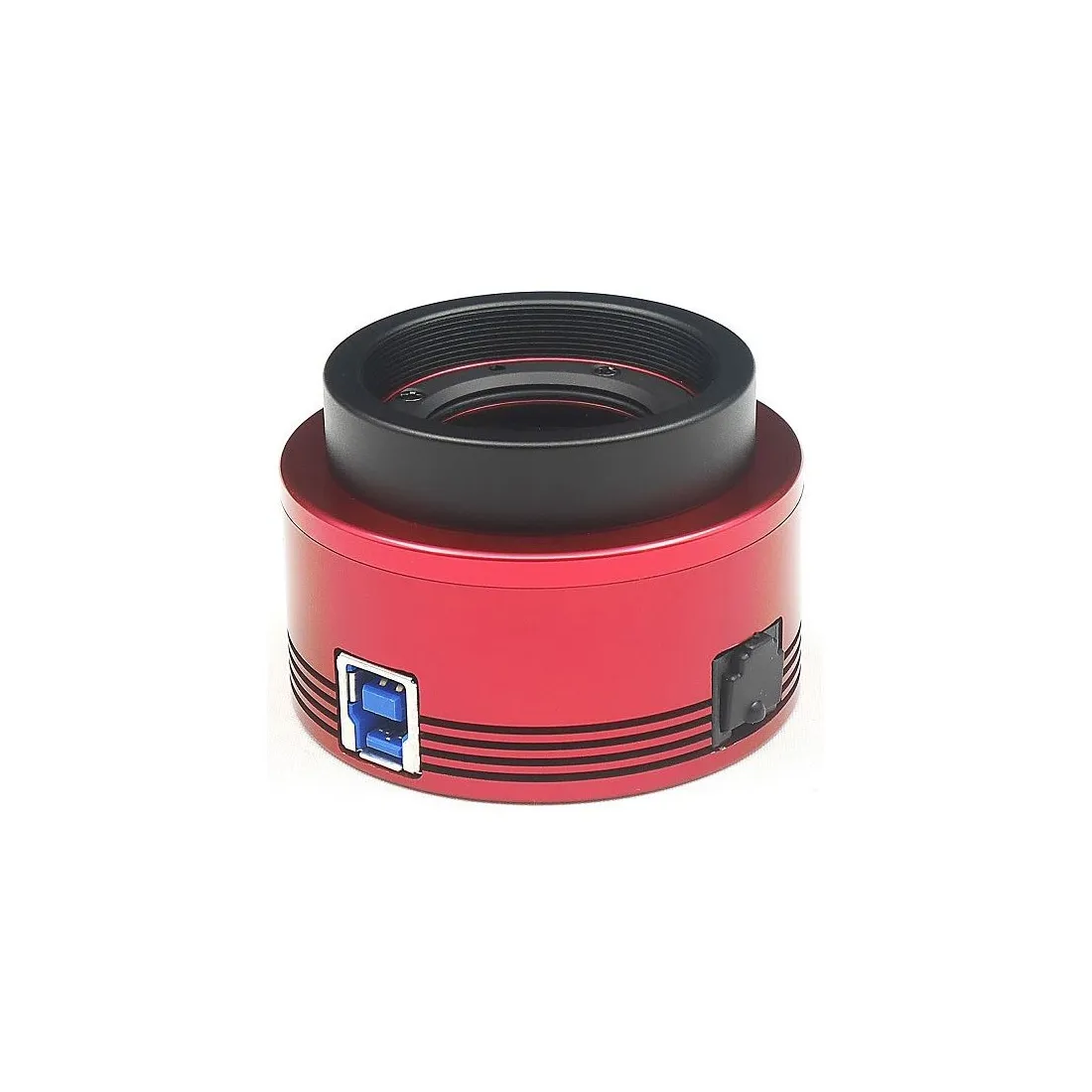

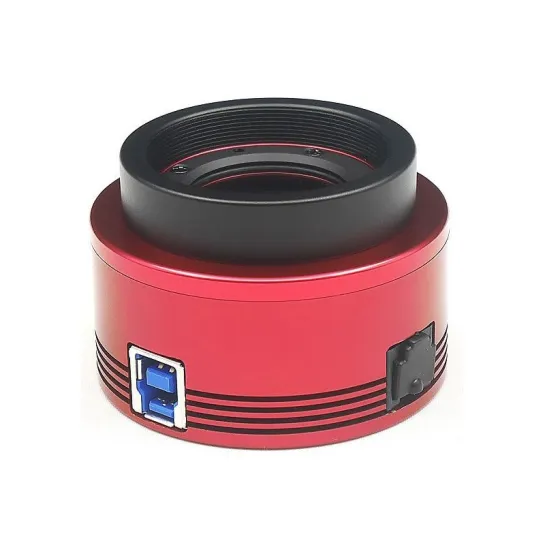

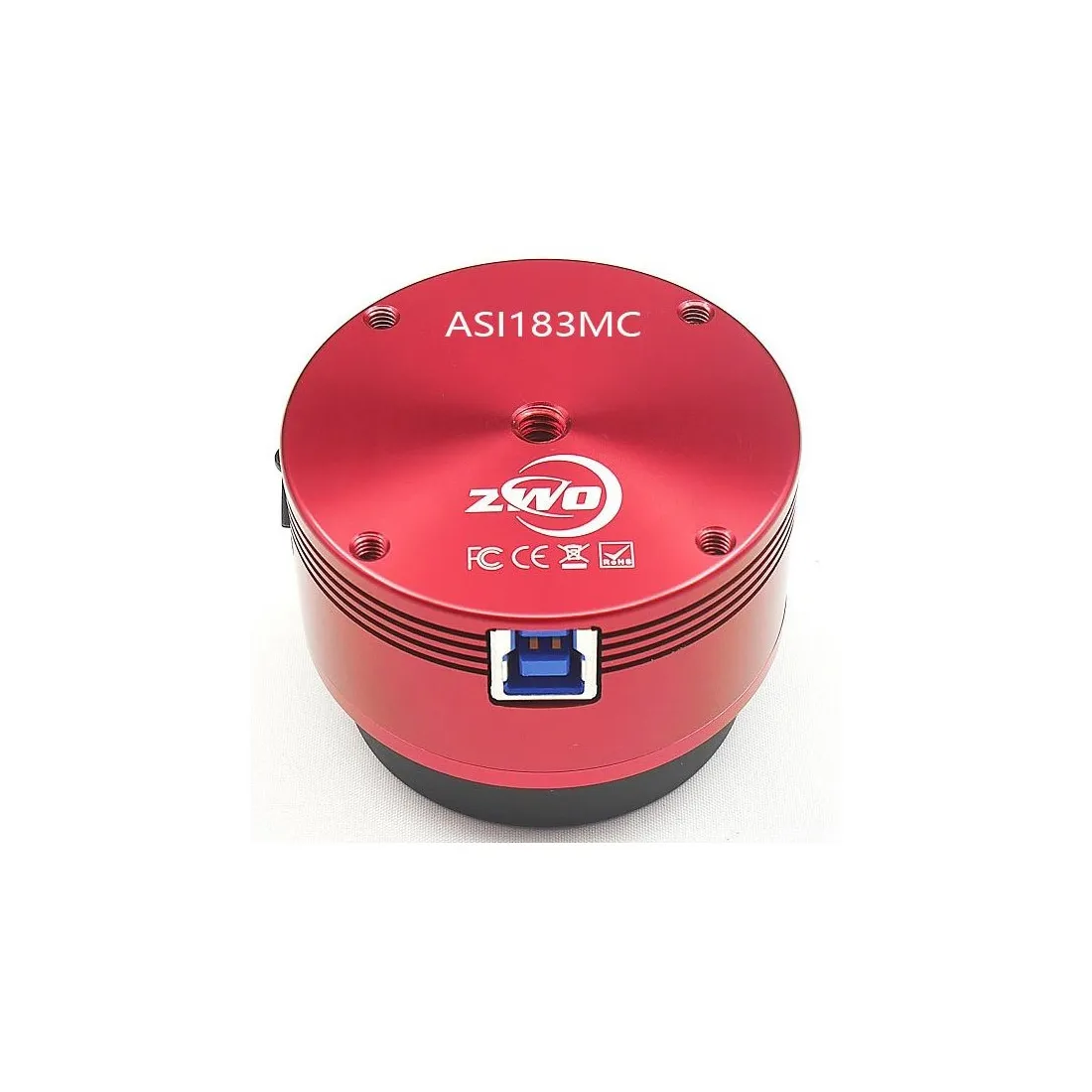

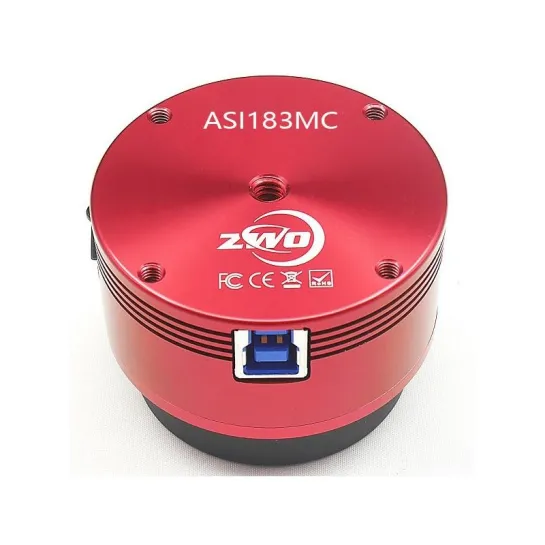

Caméra couleur ZWO ASI183MC - 20 Mpix haute résolution avec capteur Sony IMX183
La caméra ZWO ASI183MC est équipée du capteur CMOS couleur Sony IMX183 rétro-éclairé (BSI), offrant une résolution de 20,18 mégapixels (5496 x 3672) avec des pixels de 2,4 µm. Cette combinaison permet un échantillonnage extrêmement fin, particulièrement adapté aux instruments à courte et moyenne focale.
Grâce à sa conversion analogique-numérique en 12 bits, à son faible bruit de lecture et à sa pleine capacité de charge élevée, elle permet de capturer des images détaillées avec une excellente dynamique, aussi bien en ciel profond qu’en imagerie planétaire.
Capteur IMX183 : haute résolution et rendement quantique élevé

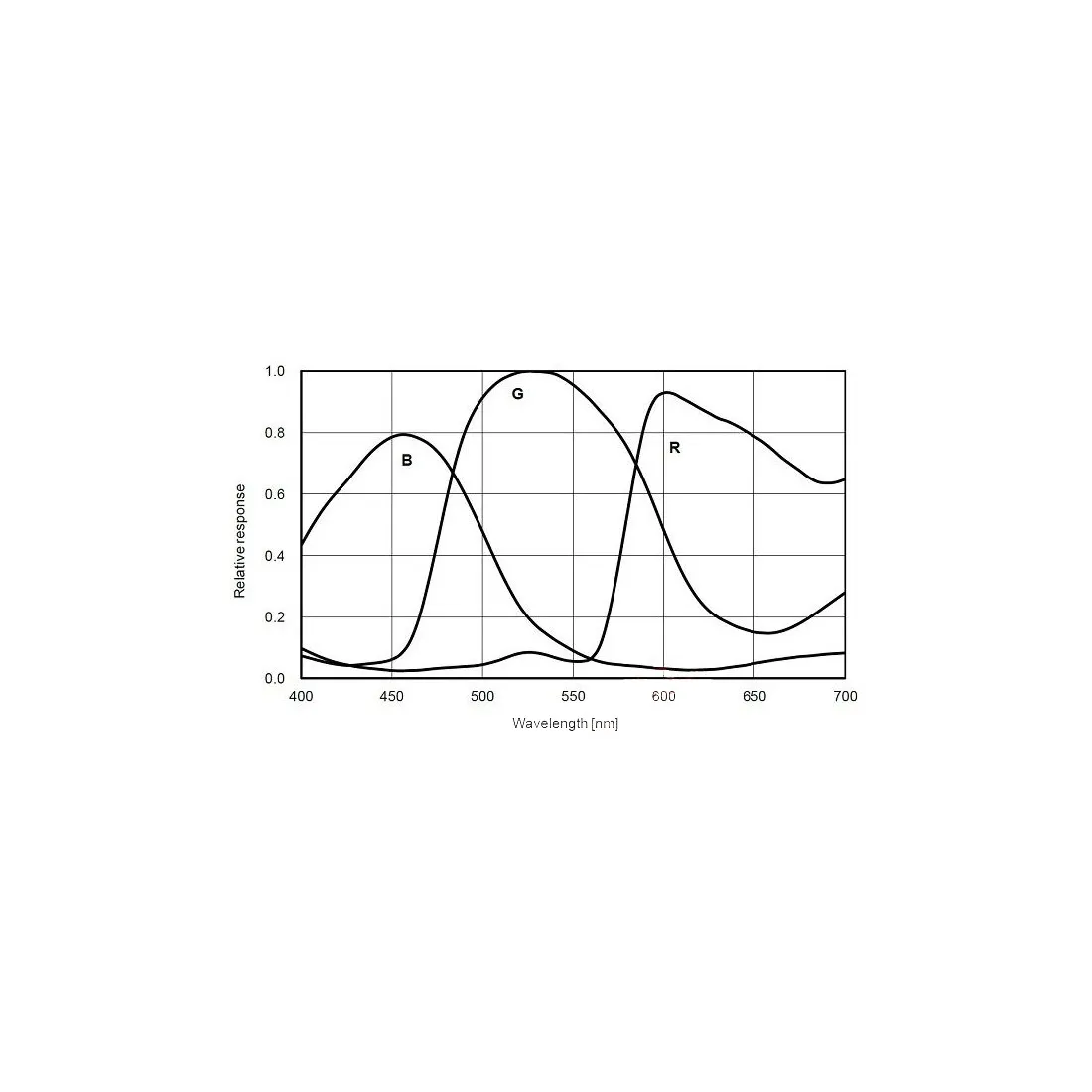

Le capteur Sony IMX183 offre un rendement quantique atteignant environ 84 %, permettant de maximiser la captation du signal lumineux.
Avec une surface utile de 13,2 x 8,8 mm et une diagonale de 15,9 mm, il propose un format proche du 1", idéal pour obtenir un champ relativement large tout en conservant une excellente finesse de détail.
Les caractéristiques clés du capteur :
- Résolution : 5496 x 3672 pixels (20,18 Mpix)
- Taille des pixels : 2,4 µm
- Pleine capacité : 15 000 e-

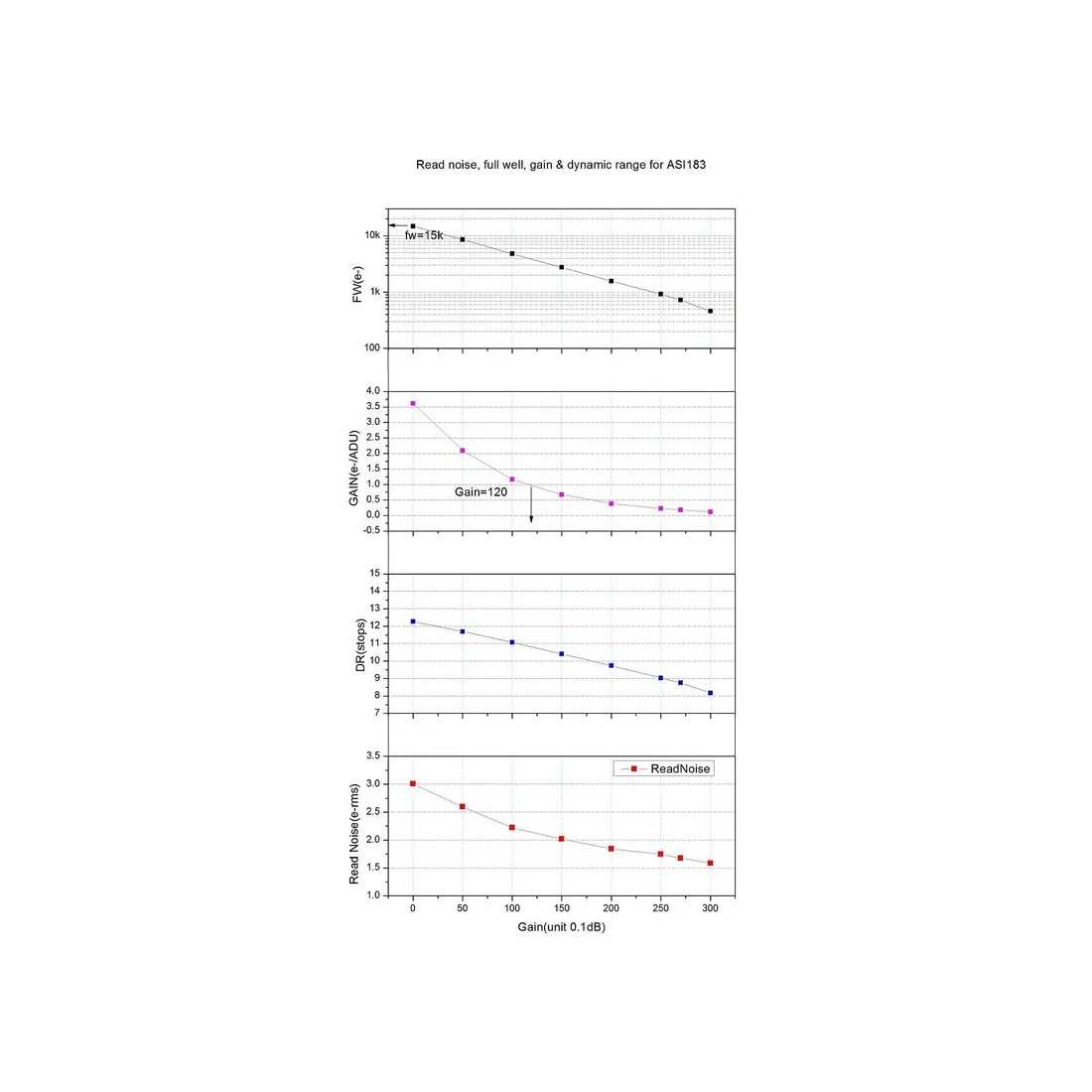

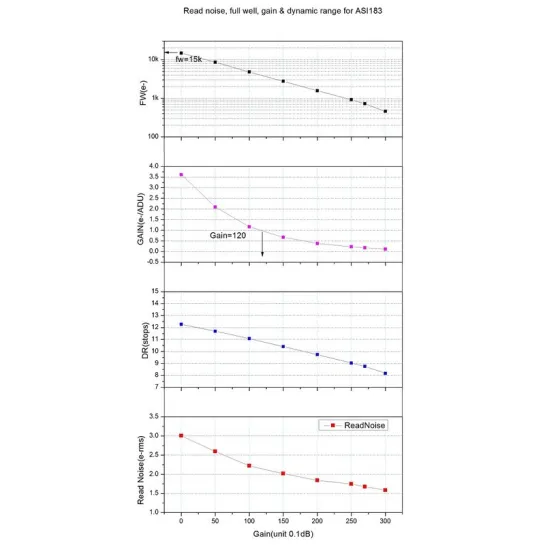

- Bruit de lecture : 1,6 e- à gain 30 dB
- Rendement quantique (QE) : jusqu’à 84 %
Conversion 12 bits, dynamique et vitesse d’acquisition
La caméra fonctionne en mode 12 bits (et 10 bits en mode haute vitesse), permettant une bonne restitution des nuances et une gestion efficace de la dynamique.
Cadences d’acquisition (mode 12 bits) :
- 5496 x 3672 : 19 images/seconde
- 3840 x 2160 : 36,1 images/seconde
- 1920 x 1080 : 70,5 images/seconde
- 1280 x 720 : 103,2 images/seconde
- 640 x 480 : 149,5 images/seconde
- 320 x 240 : 271,9 images/seconde
Cadences en mode 10 bits (mode haute vitesse) :
- 5496 × 3672 : 19 images/seconde
- 3840 × 2160 : 41,0 images/seconde
- 1920 × 1080 : 80,1 images/seconde
- 1280 × 720 : 117,3 images/seconde
- 640 × 480 : 170 images/seconde
- 320 × 240 : 308 images/seconde
Ces performances permettent une utilisation efficace en planétaire, lunaire ou solaire, ainsi qu’en acquisition rapide pour le lucky imaging.
Autoguidage intégré et connectivité complète
La ZWO ASI183MC dispose d’un port ST4 intégré permettant de l’utiliser directement comme caméra d’autoguidage, en la reliant à la monture.
Elle intègre également :
- Interface USB 3.0 pour transfert rapide (compatible USB 2.0)
- Support ROI (Region of Interest) pour optimiser les cadences
- Temps de pose de 32 µs à 2000 s

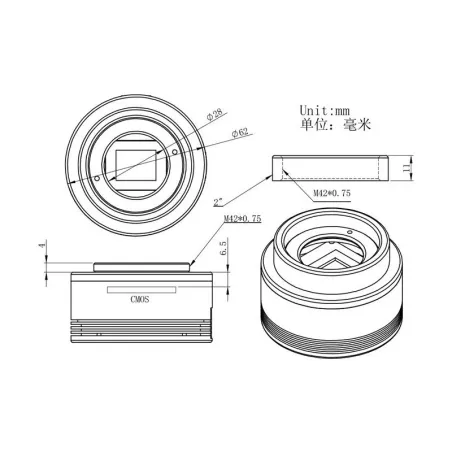

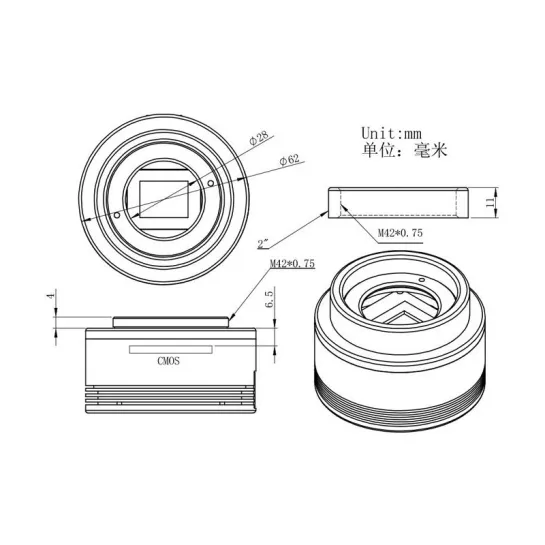

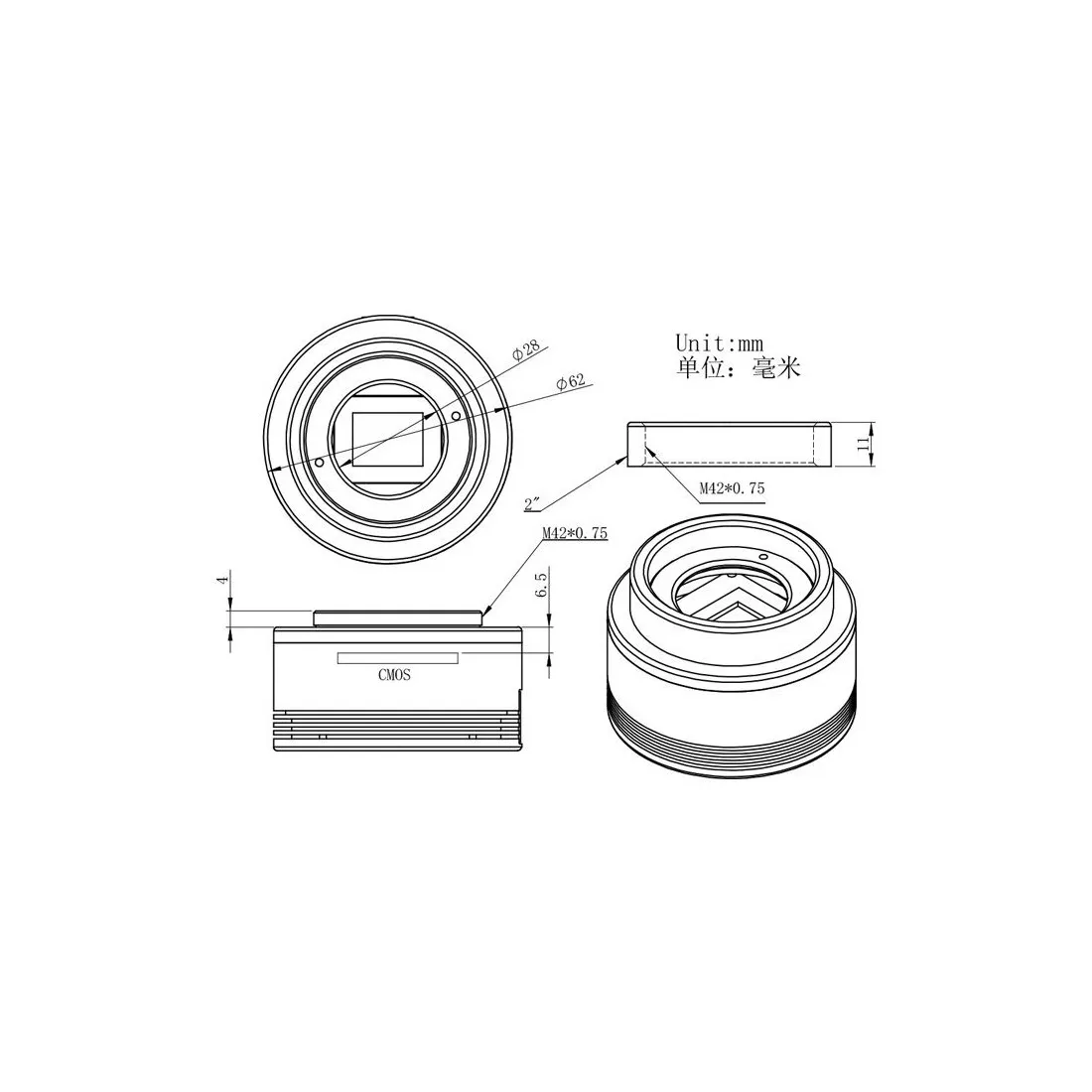

Interface mécanique et intégration optique
La caméra est conçue pour une compatibilité maximale avec les équipements du marché :
- Filetage T2 (M42 x 0,75)
- Sortie 2"
- Adaptation 1,25" incluse
- Backfocus : 6,5 mm (17,5 mm avec adaptateur)
Sa conception compacte (62 mm x 36 mm) et son poids réduit (~140 g) facilitent son intégration sur tout type d’instrument.
Points forts
- Capteur Sony IMX183 rétro-éclairé (BSI)
- Résolution 20 Mpix (5496 x 3672)
- Pixels fins de 2,4 µm
- Conversion 12 bits pour une bonne dynamique
- Bruit de lecture très faible (1,6 e-)
- Rendement quantique élevé (~84 %)
- Cadences élevées jusqu’à 271 fps en ROI
- Port ST4 intégré pour autoguidage
- Interface USB 3.0 rapide
- Compatibilité 1,25" / 2" / T2
Fiche technique
| Caractéristique |
Détail |
| Marque |
ZWO |
| Modèle |
ASI183MC |
| Type |
Caméra CMOS couleur |
| Capteur |
Sony IMX183 |
| Format capteur |
1" |
| Résolution |
5496 x 3672 pixels (20,18 Mpix) |
| Taille du capteur |
13,2 x 8,8 mm |
| Diagonale |
15,9 mm |
| Taille des pixels |
2,4 µm |
| Convertisseur A/N |
12 bits (10 bits haute vitesse) |
| Pleine capacité |
15 000 e- |
| Bruit de lecture |
1,6 e- |
| Rendement quantique |
84 % |
| Obturateur |
Rolling shutter |
| Temps de pose |
32 µs à 2000 s |
| ROI |
Oui |
| Interface |
USB 3.0 / USB 2.0 |
| Port autoguidage |
ST4 |
| Filetage |
M42 x 0,75 (T2) |
| Adaptation |
1,25" et 2" |
| Backfocus |
6,5 mm / 17,5 mm |
| Dimensions |
62 mm x 36 mm |
| Poids |
140 g |
| Température de fonctionnement |
-5°C à +45°C |
| Température stockage |
-20°C à +60°C |

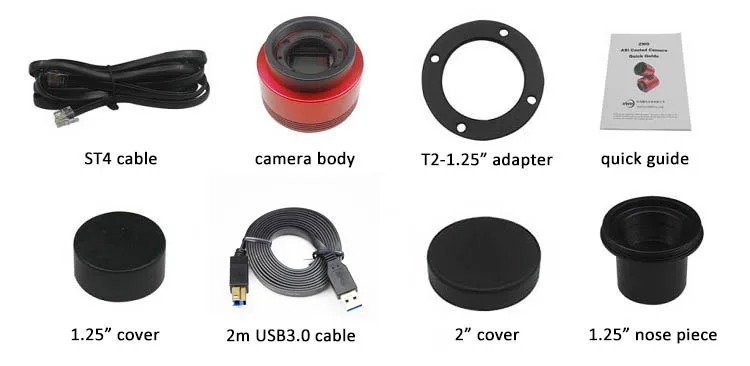

Contenu de la livraison
- 1 caméra ZWO ASI183MC Couleur (avec filetage M42 femelle)
- 1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
- 1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
- 1 cordon USB
- 1 cordon d'autoguidage ST-4
FAQ – Questions fréquentes
Quelle est la résolution réelle de la ZWO ASI183MC ?
Elle dispose d’une résolution de 20,18 mégapixels, soit 5496 x 3672 pixels, permettant un niveau de détail très élevé.
La caméra fonctionne-t-elle en 12 bits ?
Oui, elle fonctionne en 12 bits pour une meilleure dynamique, avec un mode 10 bits disponible pour augmenter la vitesse d’acquisition.
Peut-elle servir de caméra d’autoguidage ?
Oui, elle intègre un port ST4 permettant de l’utiliser directement pour l’autoguidage via la monture.
Est-elle adaptée au ciel profond ?
Oui, grâce à son rendement quantique élevé, sa faible lecture de bruit et sa pleine capacité, elle est performante en imagerie longue pose.
Est-elle adaptée au planétaire ?
Oui, ses cadences élevées et son mode ROI permettent une utilisation efficace en planétaire et lunaire.
Quel type d’instrument est recommandé ?
Elle est particulièrement adaptée aux instruments à courte ou moyenne focale, où ses pixels de 2,4 µm permettent un échantillonnage optimal.
