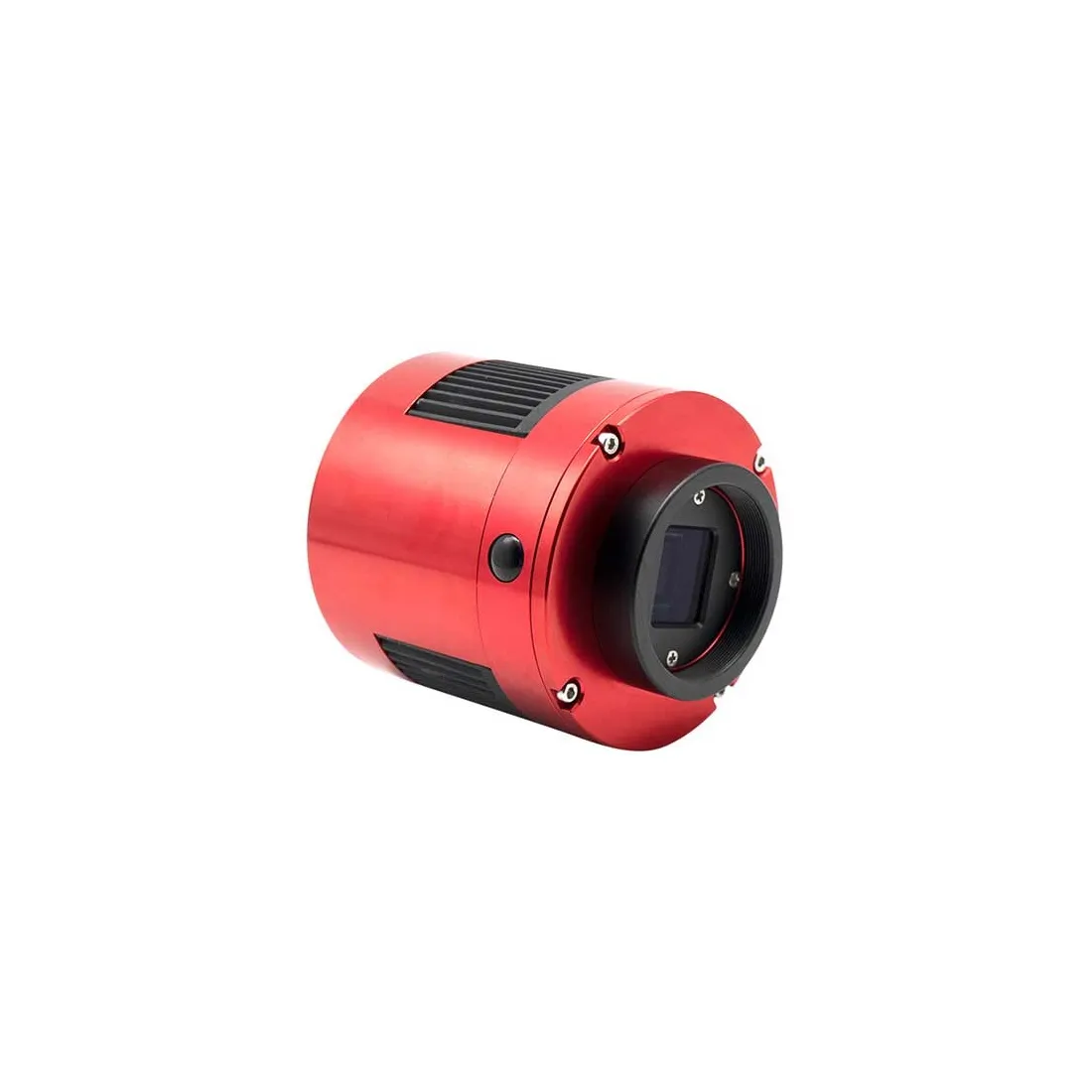

La ZWO ASI533MC-Pro est une caméra CMOS couleur haute performance destinée aussi bien à l'astrophotographie du ciel profond qu'au visuel assisté. Grâce à son capteur carré Sony IMX533 de 9 millions de pixels, elle offre un excellent compromis entre qualité d'image, sensibilité et simplicité d'utilisation.
Son refroidissement thermoélectrique régulé, associé à un très faible bruit de lecture et à une électronique performante, permet de réaliser des images longues poses de grande qualité tout en restant suffisamment rapide pour l'imagerie planétaire.

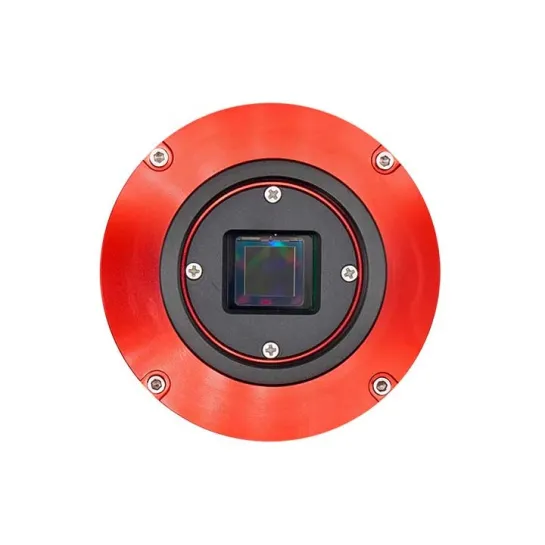

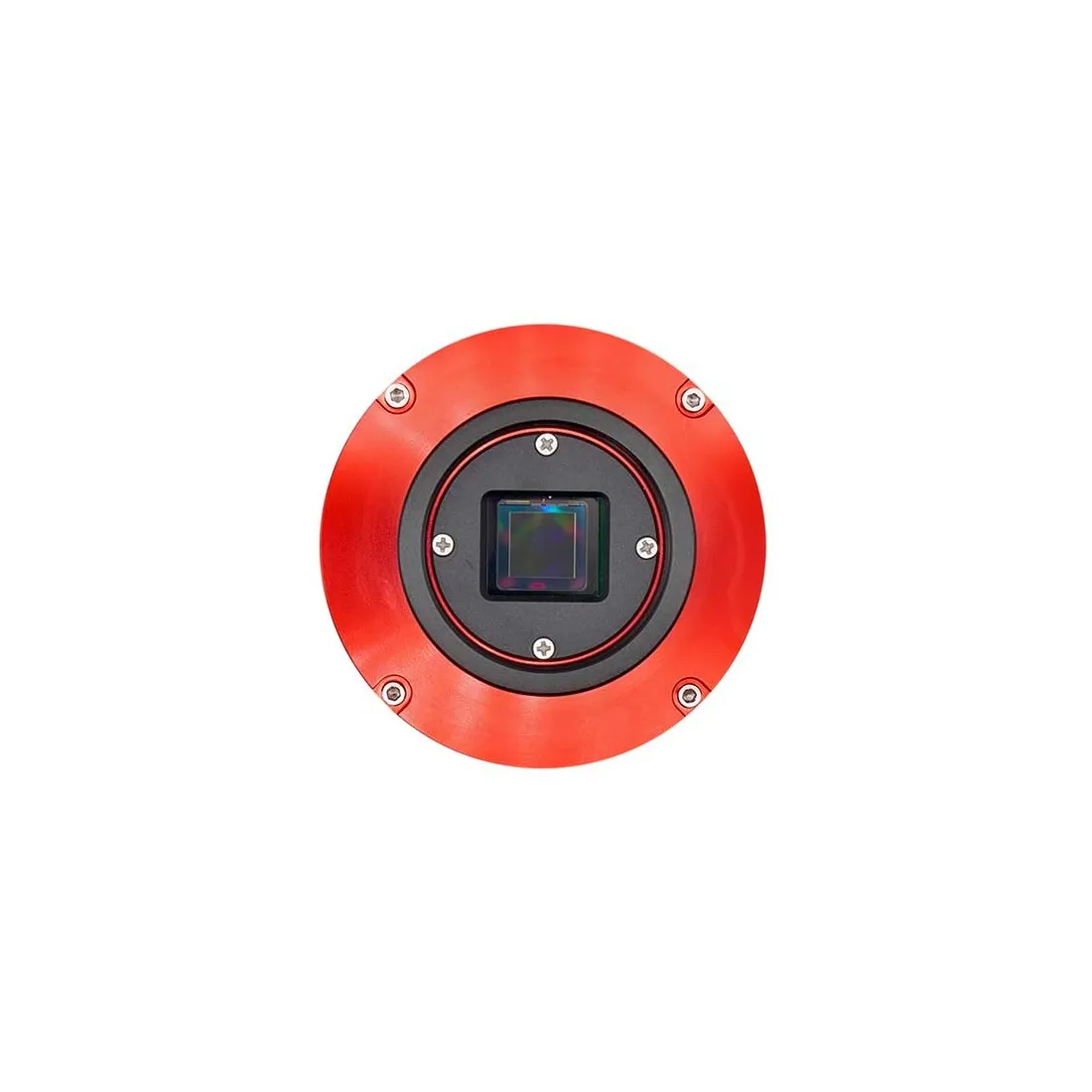

Un capteur Sony IMX533 rétro-éclairé très performant
La caméra est équipée d'un capteur CMOS couleur Sony IMX533 au format 1 pouce, proposant une résolution de 3008 × 3008 pixels avec des pixels de 3,76 µm.
Grâce à la technologie Exmor R Back-Illuminated (BSI), le capteur bénéficie d'une excellente sensibilité lumineuse avec un rendement quantique maximal de 80 %. Il dépasse également 60 % de rendement quantique sur la longueur d'onde Hα (656 nm), particulièrement intéressante pour l'imagerie des nébuleuses en émission.
Sa surface utile de 11,31 × 11,31 mm (127,91 mm²) permet d'obtenir un champ confortable pour de nombreuses configurations optiques.

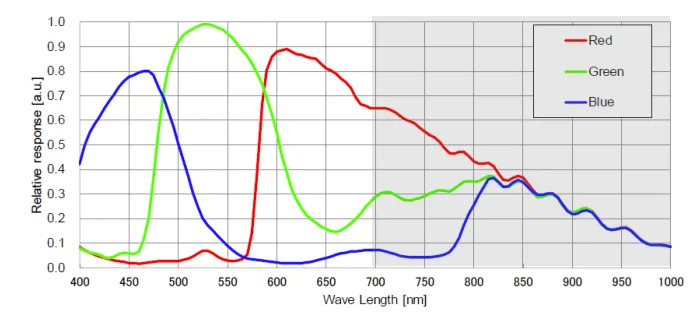

Rendement quantique
Un convertisseur 14 bits pour des images riches en nuances
La ZWO ASI533MC-Pro intègre un convertisseur analogique/numérique 14 bits, offrant une large dynamique et des dégradés fins. Cette profondeur de conversion permet de mieux restituer les faibles variations de luminosité, tout en facilitant le traitement des images du ciel profond.
Avec une capacité de charge de 50 000 électrons, la caméra conserve une excellente dynamique sur les objets présentant de forts écarts de luminosité.
Refroidissement performant pour les longues poses
La caméra dispose d'un système de refroidissement thermoélectrique régulé utilisant un module Peltier associé à un ventilateur silencieux.
Ce système permet d'abaisser la température du capteur jusqu'à 35 °C sous la température ambiante, réduisant fortement le bruit thermique et le courant d'obscurité lors des longues poses. La température est entièrement régulée afin d'assurer une parfaite stabilité durant toute la séance d'acquisition.
Important : la caméra nécessite une alimentation externe comprise entre 11 et 15 V (12 V / 3 A recommandé). L'alimentation par le port USB seul n'est pas suffisante pour faire fonctionner le système de refroidissement.

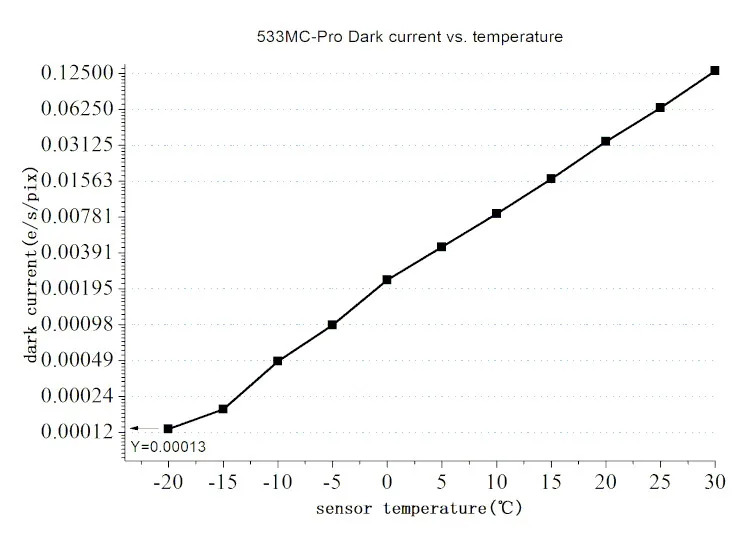

Courant d'obscurité
Faible bruit de lecture et mémoire tampon intégrée
Le capteur Sony IMX533 se distingue par son faible bruit de lecture, compris entre 1 et 3,8 e-, ainsi que par l'absence d'effet pré-ampli (Amp Glow), garantissant des images longues poses plus propres et simplifiant le prétraitement.

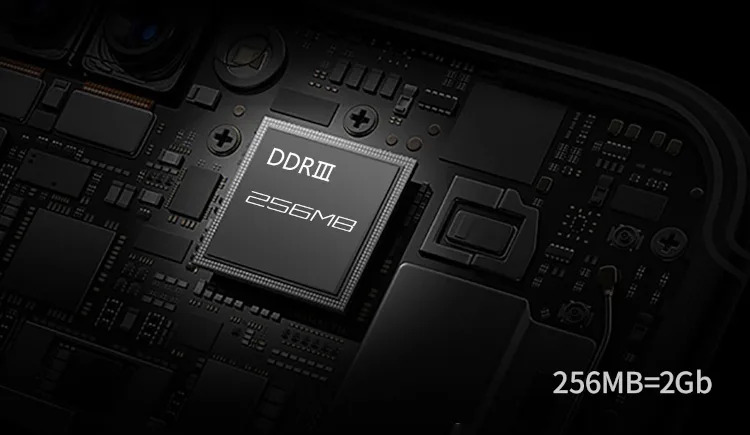

La version Pro intègre une mémoire tampon DDR3 de 256 Mo, améliorant la stabilité des transferts USB et limitant les risques de perte d'images ou de saturation du débit lors des acquisitions.

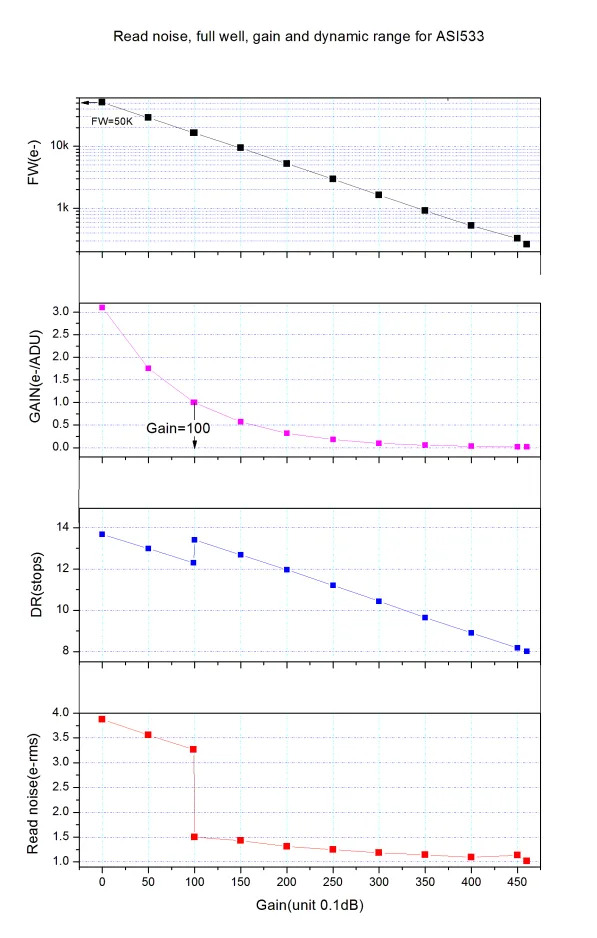

Bruit de lecture
Performante également en imagerie planétaire
Bien que principalement destinée au ciel profond, la ZWO ASI533MC-Pro offre également d'excellentes performances en imagerie planétaire grâce à son interface USB 3.0.
Elle peut atteindre notamment :
- 20 images/s en pleine résolution (3008 × 3008 pixels) ;
- 54 images/s en 1920 × 1080 ;
- 80 images/s en 1280 × 720 ;
- 117 images/s en 640 × 480 ;
- jusqu'à 216 images/s en 320 × 240 pixels.
Les temps de pose sont réglables de 32 µs à 1000 s, permettant aussi bien les acquisitions rapides que les longues poses.

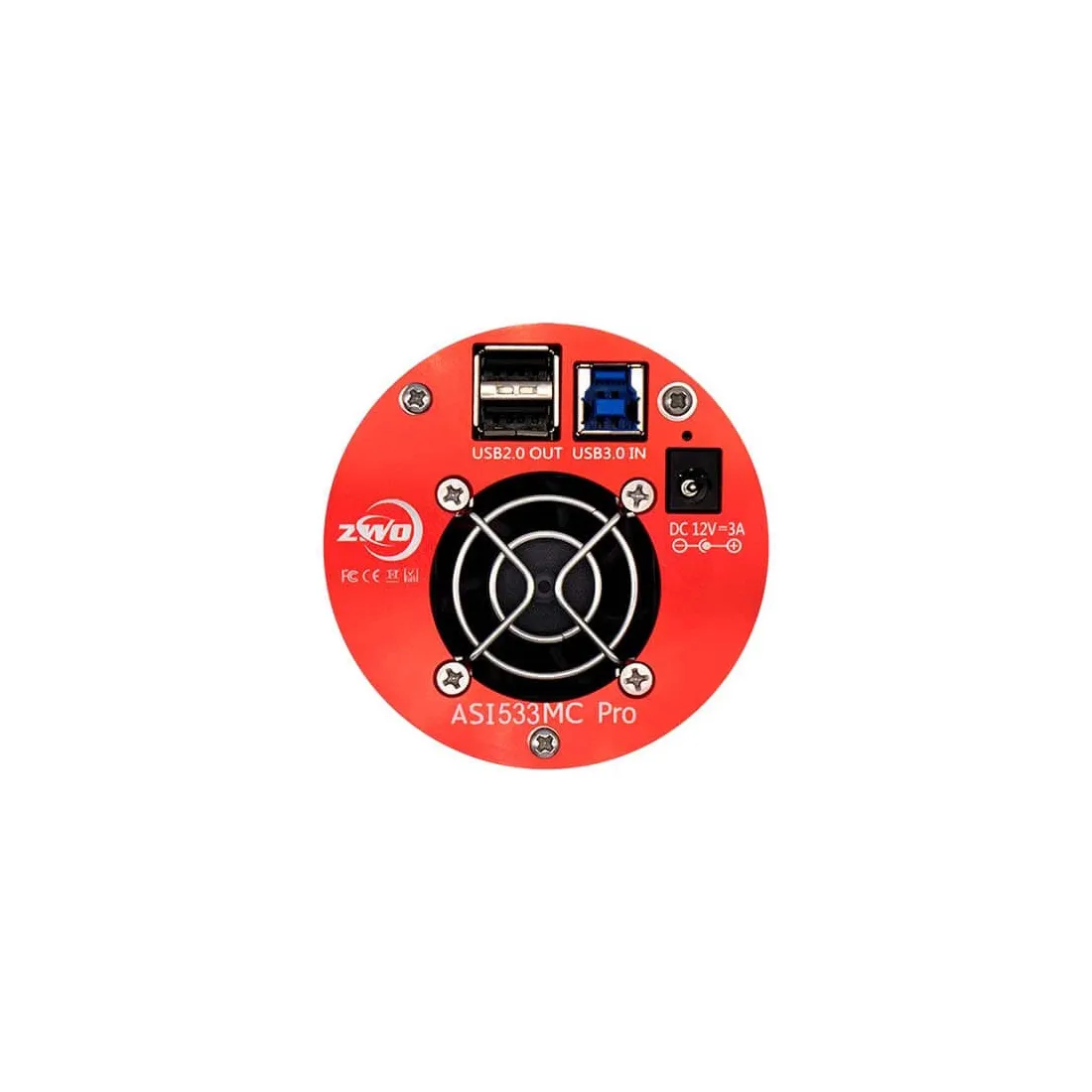

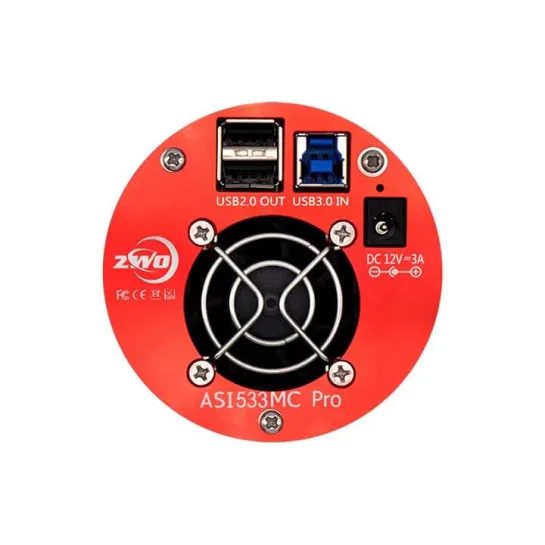

Une connectique complète et une large compatibilité logicielle
La caméra dispose d'une connectique complète comprenant :
- un port USB 3.0 pour le transfert des images ;
- deux ports USB 2.0 permettant d'alimenter ou de piloter des accessoires comme une roue à filtres ou un moteur de mise au point.
L'entrée mécanique est constituée d'un coulant 2" (50,8 mm) avec filetage femelle T2 M42x0,75, assurant une excellente compatibilité avec la plupart des instruments astronomiques.
La ZWO ASI533MC-Pro est compatible avec les principaux logiciels d'astrophotographie sous Windows, Linux, ARM-Linux et macOS, notamment :
- ASIStudio ;
- FireCapture ;
- ASCOM ;
- ainsi que de nombreux logiciels compatibles avec le SDK ZWO.

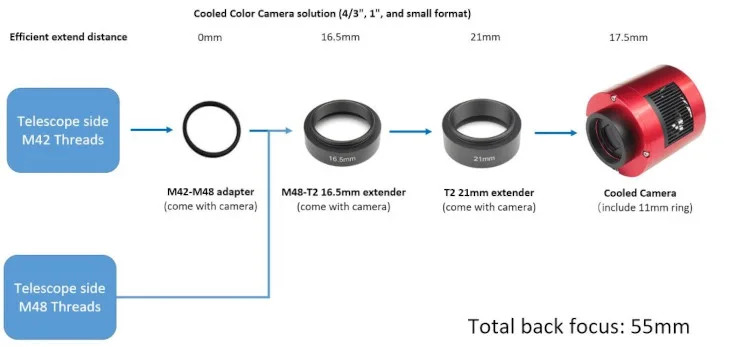

Montage de la caméra pour avoir un backfocus de 55mm

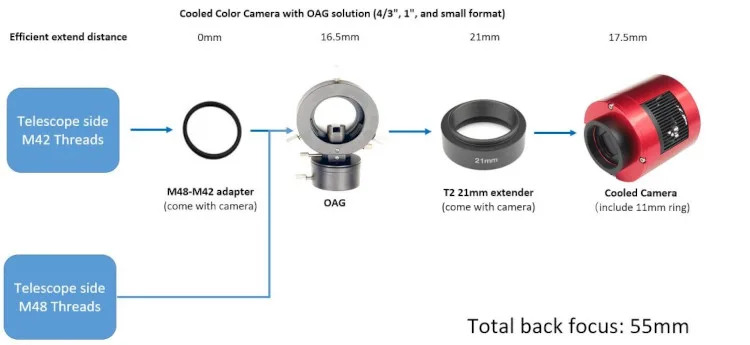

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

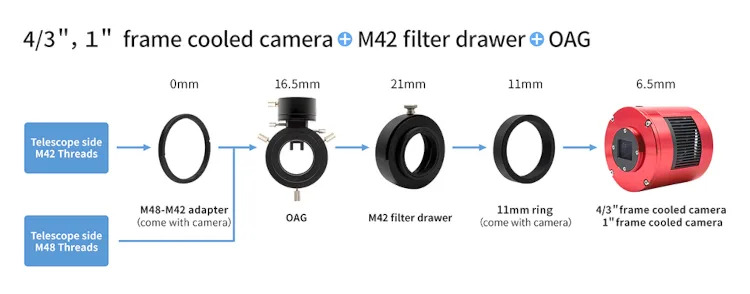

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

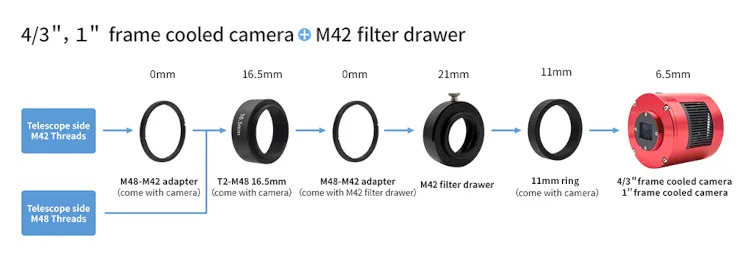

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

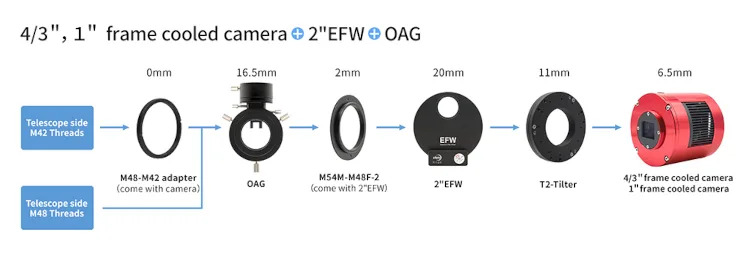

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm

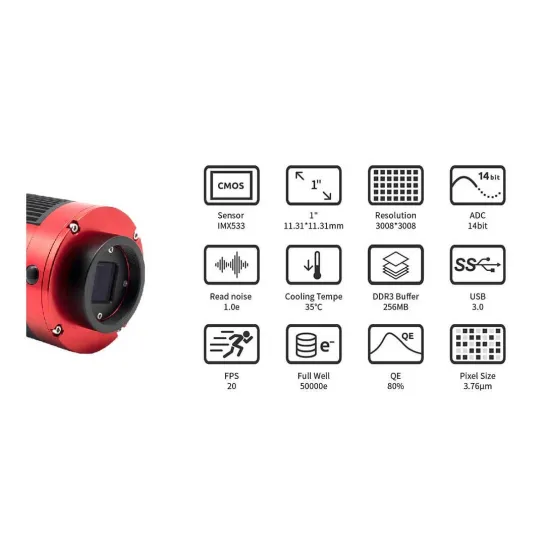

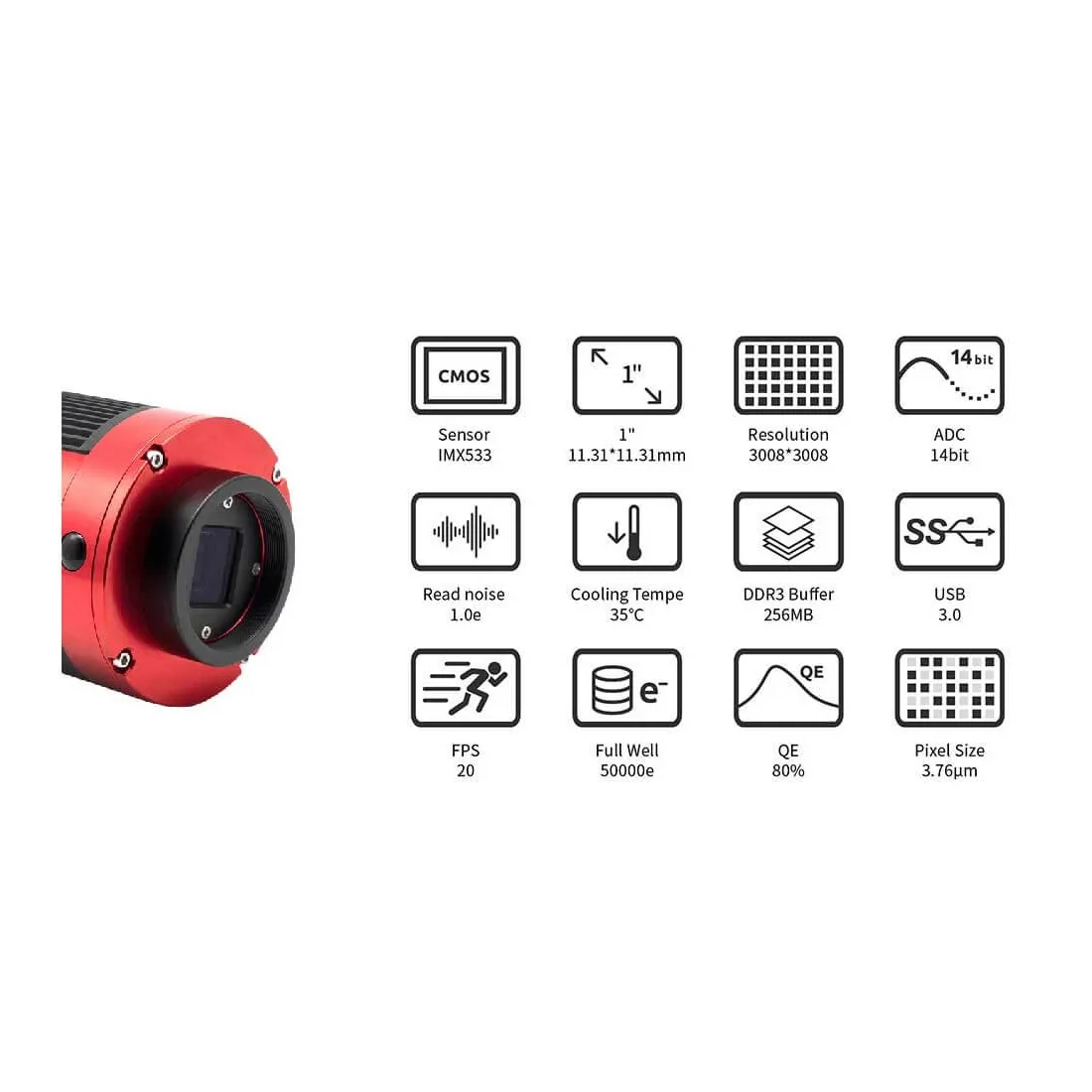

Points forts
- Caméra couleur refroidie dédiée au ciel profond et au visuel assisté.
- Capteur CMOS Sony IMX533 rétro-éclairé.
- Résolution de 9 mégapixels.
- Technologie Exmor R Back-Illuminated.
- Rendement quantique jusqu'à 80 %.
- Excellente sensibilité en Hα.
- Convertisseur analogique/numérique 14 bits.
- Faible bruit de lecture.
- Absence d'effet pré-ampli (Amp Glow).
- Refroidissement thermoélectrique régulé jusqu'à -35 °C.
- Mémoire tampon DDR3 de 256 Mo.
- USB 3.0 haute vitesse avec deux ports USB 2.0 intégrés.
- Compatible ciel profond, visuel assisté et imagerie planétaire.
Fiche technique
Capteur
- Modèle : Sony IMX533
- Type : CMOS couleur
- Technologie : Exmor R Back-Illuminated
- Format : 1"
- Résolution : 3008 × 3008 pixels (9 millions de pixels)
- Taille des pixels : 3,76 µm
- Surface du capteur : 11,31 × 11,31 mm (127,91 mm²)
- Capacité de charge : 50 000 e-
- Rendement quantique maximal : 80 %
Performances
- Convertisseur A/N : 14 bits
- Temps de pose : 32 µs à 1000 s
- Bruit de lecture : 1 à 3,8 e-
- Cadence maximale :
- 3008 × 3008 : 20 images/s
- 1920 × 1080 : 54 images/s
- 1280 × 720 : 80 images/s
- 640 × 480 : 117 images/s
- 320 × 240 : 216 images/s
Refroidissement
- Type : Thermoélectrique régulé
- Différentiel maximal : -35 °C sous la température ambiante
Connectique
- USB 3.0
- 2 ports USB 2.0
- Entrée : coulant 2" (50,8 mm)
- Filetage : M42 x 0,75 femelle (T2)

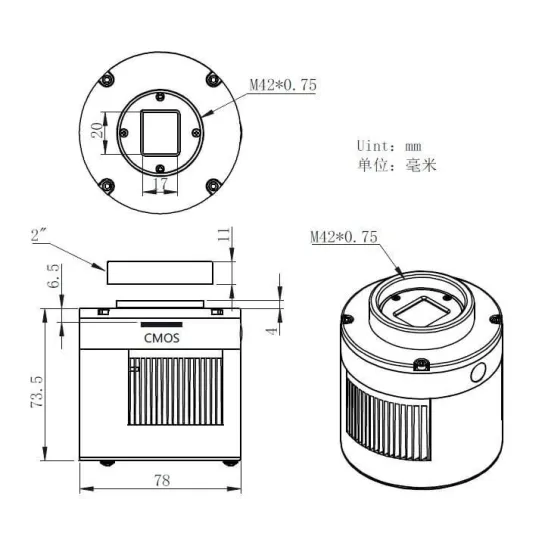

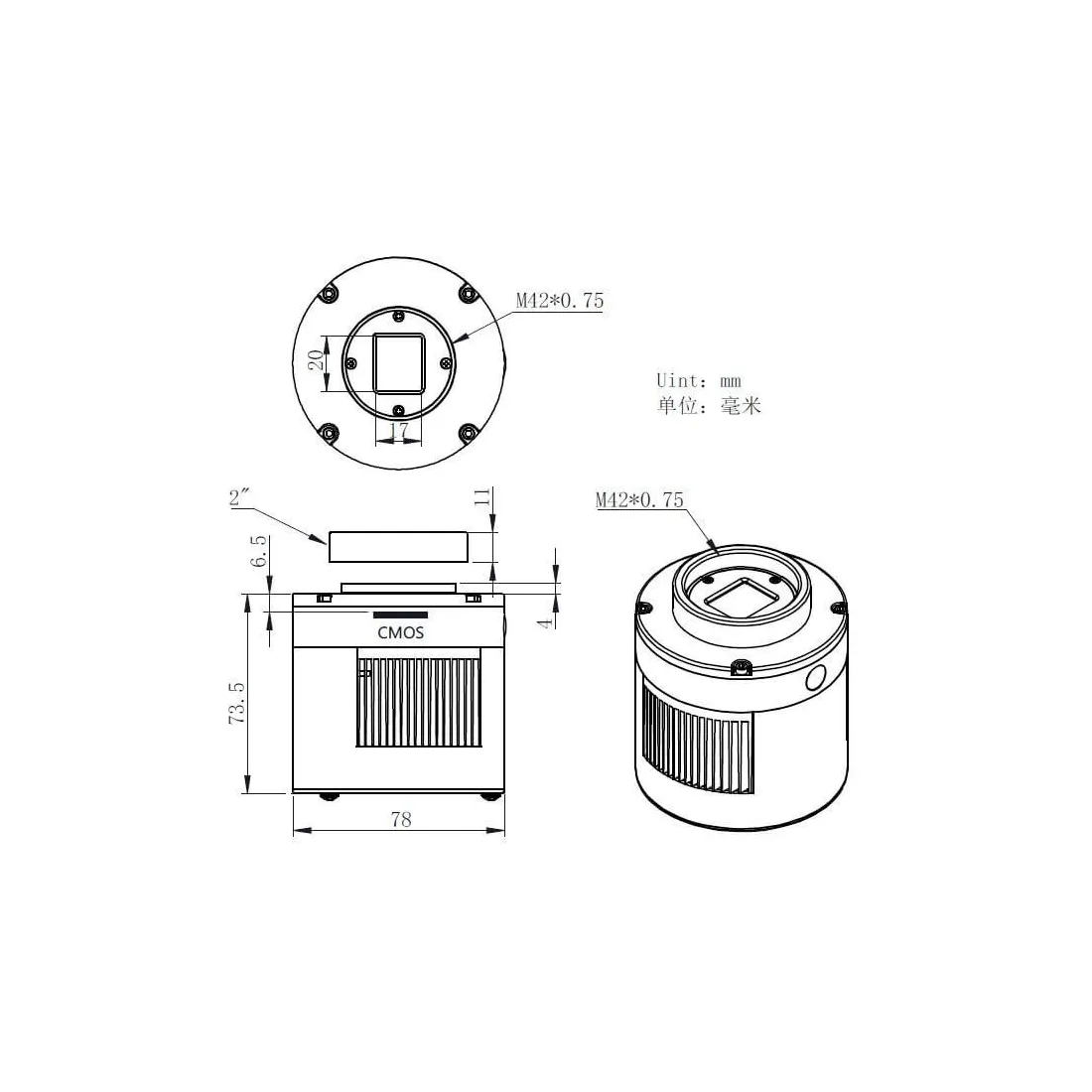

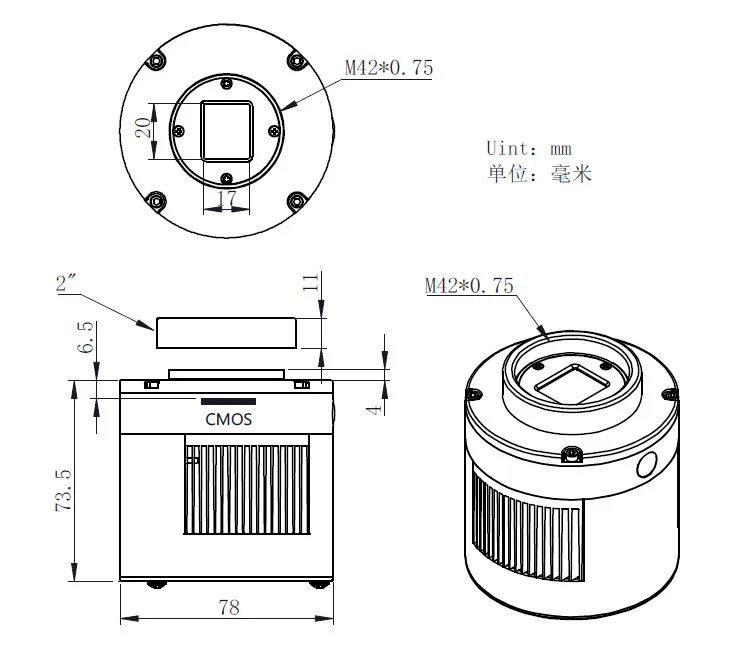

Caractéristiques mécaniques
- Backfocus : 6,5 mm ou 17,5 mm avec adaptateur T2
- Dimensions : 78 × 73,5 mm
- Poids : 470 g
Conditions de fonctionnement
- Température d'utilisation : -5 °C à +45 °C
- Température de stockage : -20 °C à +60 °C
- Humidité en fonctionnement : 20 à 80 %
- Humidité de stockage : 20 à 95 %

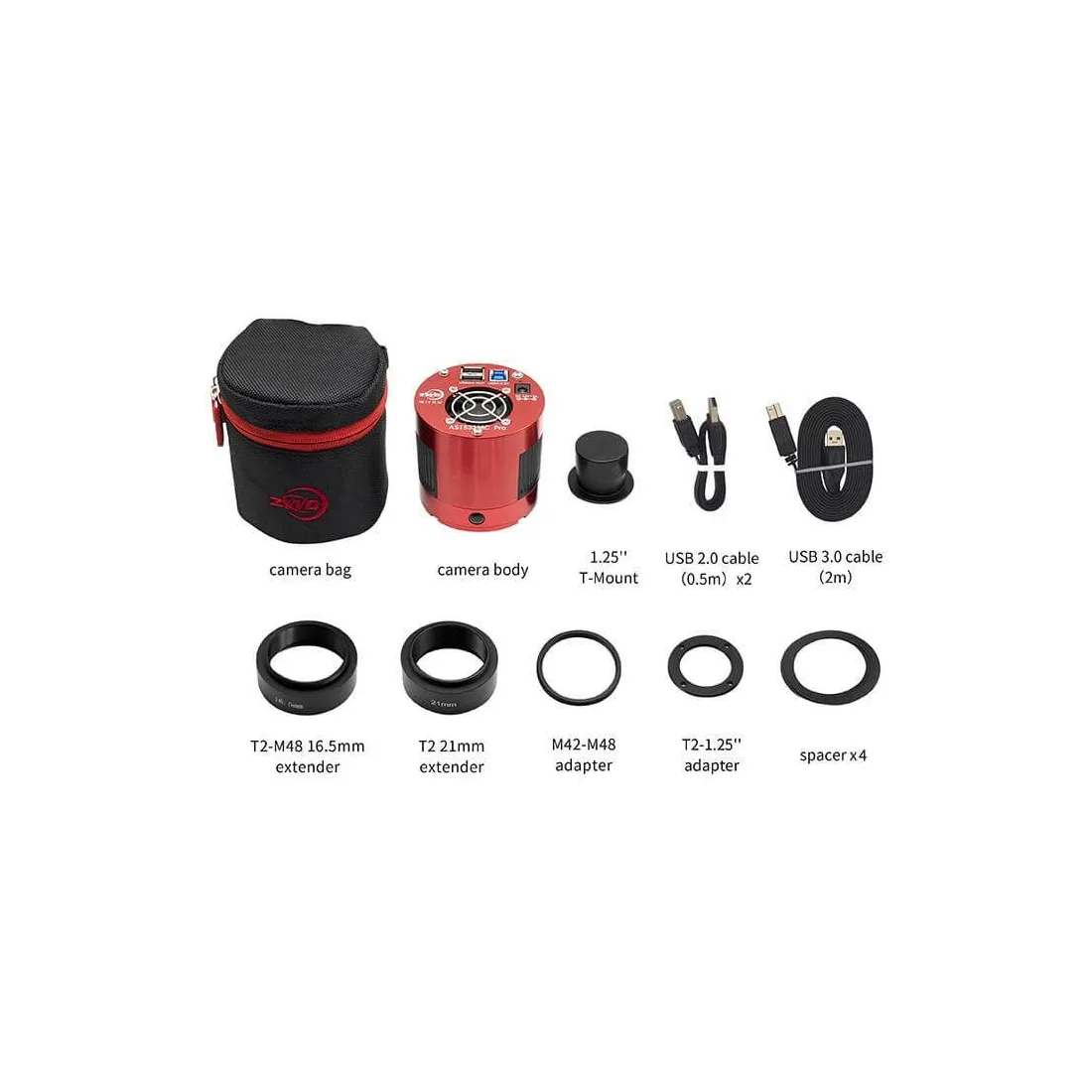

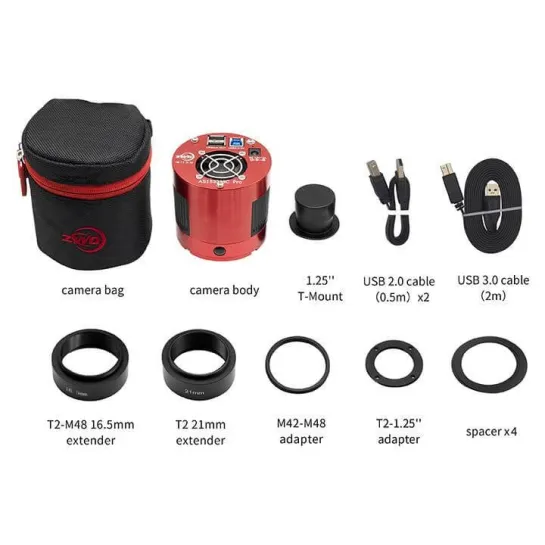

Contenu de la livraison
- Caméra ZWO ASI533MC-Pro couleur refroidie
- Adaptateur M42 mâle vers coulant 1,25" mâle
- Adaptateur M42 mâle vers coulant 1,25" femelle pour filtre 31,75 mm
- Câble USB
- Deux câbles USB 2.0 courts
- Spacer T2 de 21 mm
- Adaptateur T2 vers M48 de 16,5 mm
- Bague M42 vers M48
- Jeu de 4 spacers M42 (0,1 mm, 0,2 mm ×2 et 0,5 mm)
- Sacoche de protection
FAQ - Questions fréquentes
À quel usage est destinée la ZWO ASI533MC-Pro ?
Cette caméra est idéale pour l'astrophotographie du ciel profond, le visuel assisté (EAA) et peut également être utilisée pour l'imagerie planétaire grâce à sa cadence d'acquisition élevée.
Quels sont les avantages du capteur Sony IMX533 ?
Le capteur Sony IMX533 offre une excellente sensibilité grâce à sa technologie rétro-éclairée Exmor R, un rendement quantique atteignant 80 %, un faible bruit de lecture et une très bonne restitution des détails sur les objets faibles.
Pourquoi choisir une caméra refroidie ?
Le refroidissement thermoélectrique réduit fortement le bruit thermique généré lors des longues poses. Les images sont plus propres, le courant d'obscurité diminue et le traitement des acquisitions est facilité.
La caméra nécessite-t-elle une alimentation externe ?
Oui. Le système de refroidissement impose l'utilisation d'une alimentation comprise entre 11 et 15 V, avec une alimentation 12 V / 3 A recommandée. Le port USB ne suffit pas à alimenter le refroidissement.
À quoi sert la mémoire tampon de 256 Mo ?
La mémoire DDR3 intégrée améliore la stabilité des transferts de données via l'USB 3.0. Elle limite les risques de perte d'images, de ralentissement ou de saturation lors des acquisitions.
Quels logiciels sont compatibles avec cette caméra ?
La ZWO ASI533MC-Pro est compatible avec ASIStudio, FireCapture, les pilotes ASCOM ainsi qu'avec les principaux logiciels d'astronomie sous Windows, Linux, ARM-Linux et macOS utilisant le SDK ZWO.
