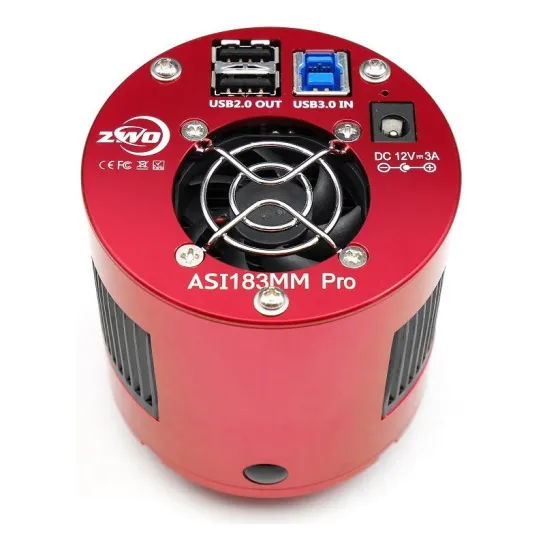

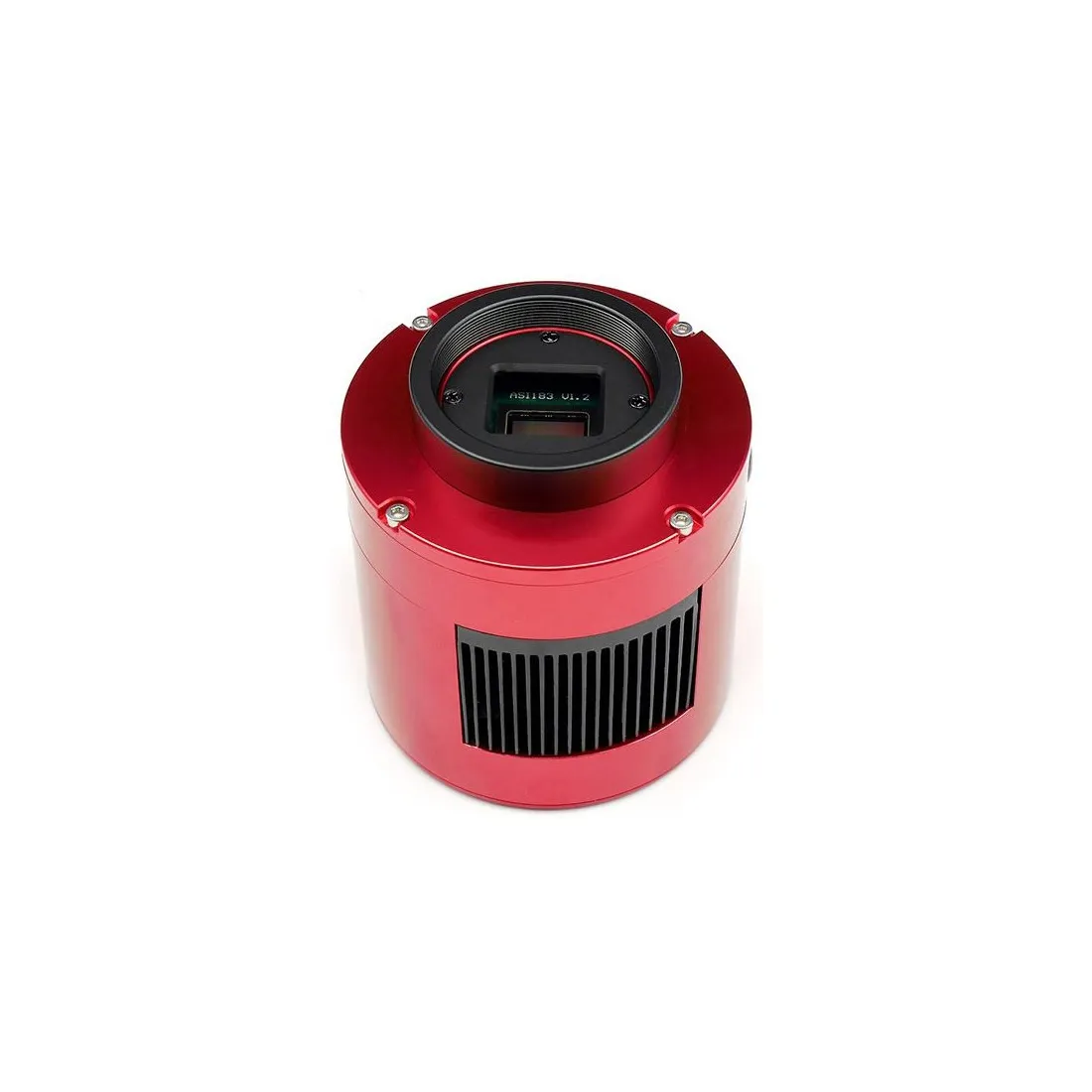

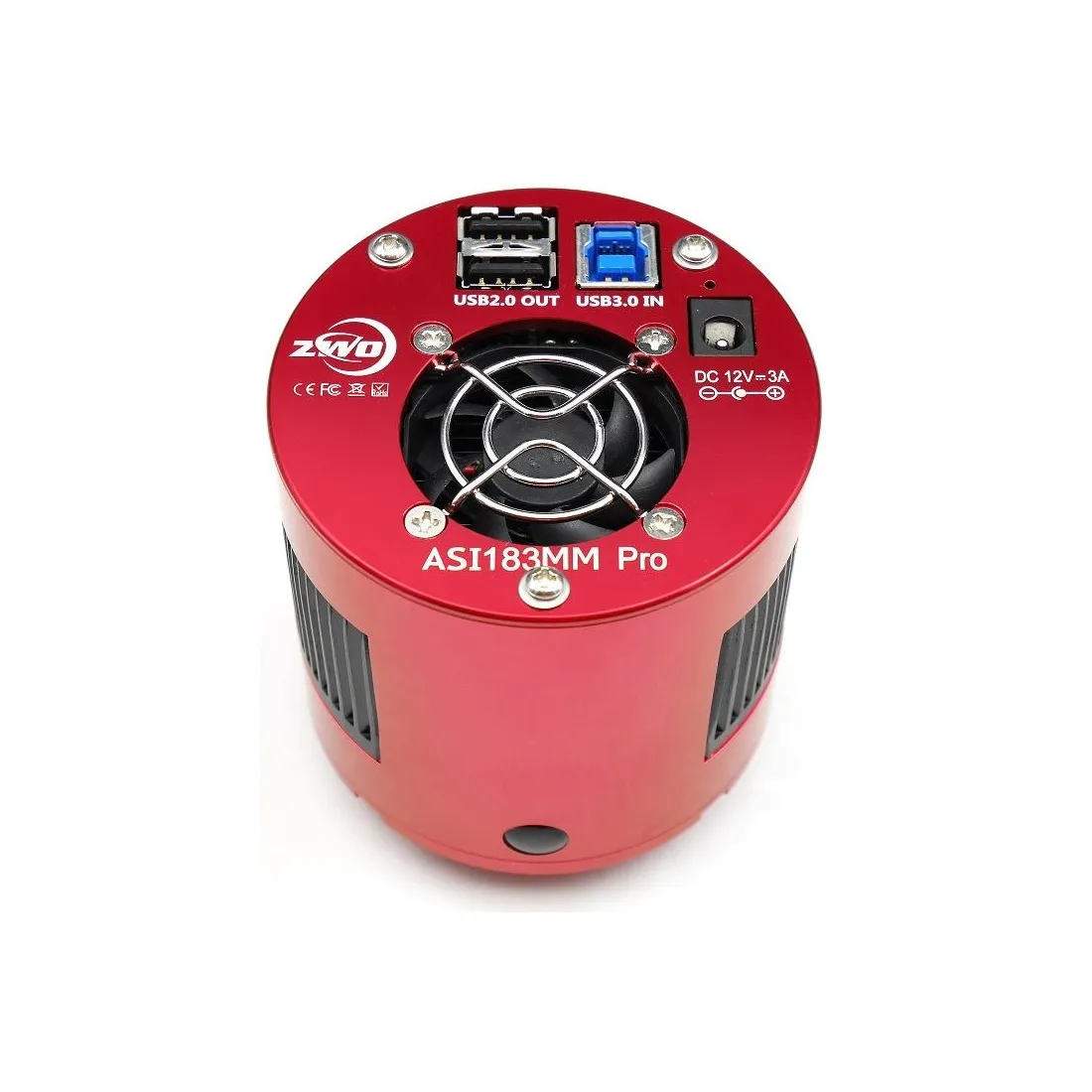

Caméra ZWO ASI183MM-Pro refroidie : haute résolution et sensibilité extrême pour l’imagerie avancée
La caméra ZWO ASI183MM-Pro est une solution d’imagerie monochrome hautes performances, conçue pour répondre aux exigences des astrophotographes souhaitant exploiter pleinement le potentiel du ciel profond, lunaire et planétaire. Grâce à son capteur CMOS Sony IMX183 rétro-éclairé et son système de refroidissement performant, elle offre une qualité d’image remarquable avec un bruit extrêmement maîtrisé.
Dotée d’une résolution de 20,2 millions de pixels et d’une technologie Exmor R Back-Illuminated, cette caméra garantit une excellente sensibilité, notamment sur la raie H-alpha, tout en conservant une finesse de détails exceptionnelle.
Cette caméra nécessite une alimentation 11-15v pour fonctionner.
Capteur CMOS Sony IMX183 : sensibilité et précision au service de l’image
Au cœur de la caméra, le capteur monochrome Sony IMX183 au format 1" délivre une résolution de 5496 x 3672 pixels. Grâce à ses pixels de 2,4 µm et à une structure rétro-éclairée, il maximise la capture des photons tout en limitant les pertes liées à l’électronique de surface.
Avec un rendement quantique atteignant 84%, dont environ 60% sur la bande H-alpha, cette caméra excelle en imagerie des nébuleuses. Sa pleine capacité de charge de 15 000 électrons et son faible bruit de lecture permettent d’obtenir un excellent rapport signal/bruit, même sur des poses longues.

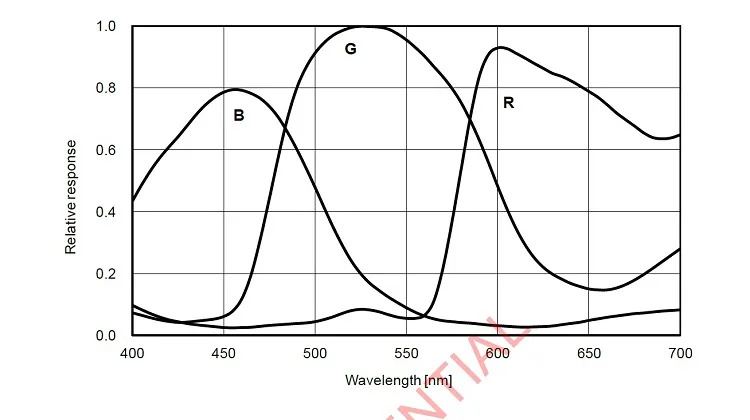

Courbe des longueurs d'onde :

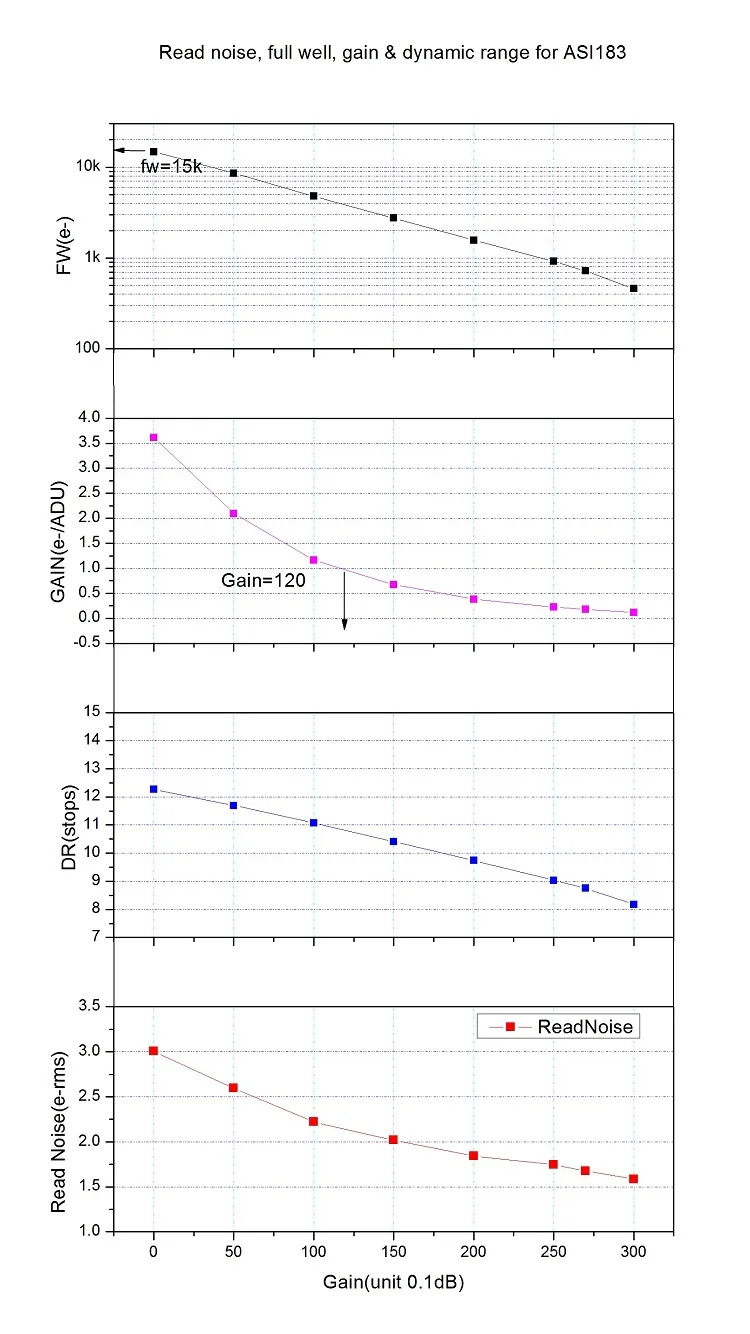

Bruit de lecture :

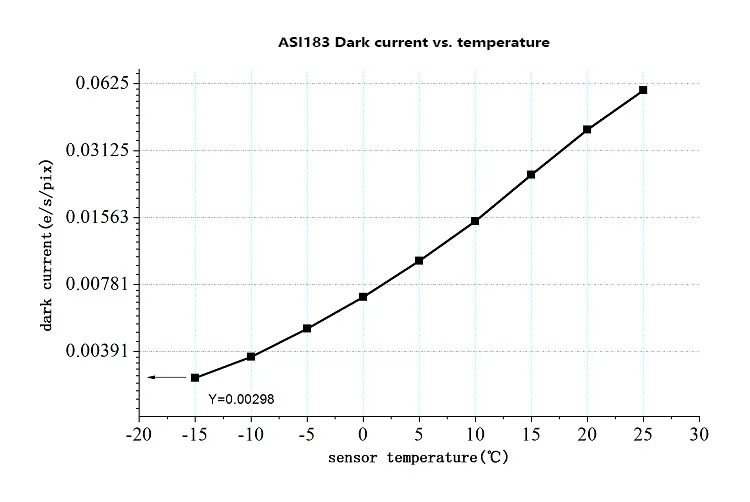

Courant d'obscurité :
Refroidissement thermoélectrique et buffer DDR3 : stabilité et performance
La version Pro intègre un système de refroidissement thermoélectrique régulé par module Peltier, capable d’atteindre un différentiel de température allant jusqu’à -45°C par rapport à l’ambiant. Ce refroidissement réduit drastiquement le courant d’obscurité et améliore la qualité des images en longue pose.
La mémoire tampon DDR3 de 256 Mo joue un rôle clé dans la fluidité des acquisitions. Elle stabilise les transferts de données via USB 3.0, évite les pertes d’images et garantit une acquisition continue, même à haute cadence.
Polyvalence en imagerie planétaire et ciel profond
La caméra offre des performances élevées aussi bien en ciel profond qu’en imagerie rapide. En pleine résolution, elle atteint 19 images par seconde en 12 bits, et jusqu’à 308,2 images par seconde en mode 10 bits à basse résolution.
Cette flexibilité permet d’adapter précisément les réglages en fonction de la cible, qu’il s’agisse de capturer des détails lunaires fins ou de révéler les structures diffuses des nébuleuses.
Compatibilité étendue et intégration facile
La caméra est compatible avec les principaux logiciels d’astronomie via ASCOM et les solutions natives ZWO comme ASIStudio. Elle fonctionne sous Windows, Linux et Mac OS, et s’intègre facilement dans tout setup existant grâce à ses nombreux adaptateurs fournis.

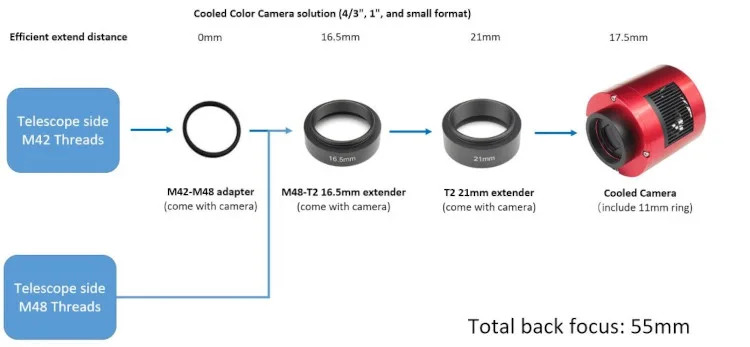

Montage de la caméra pour avoir un backfocus de 55mm :

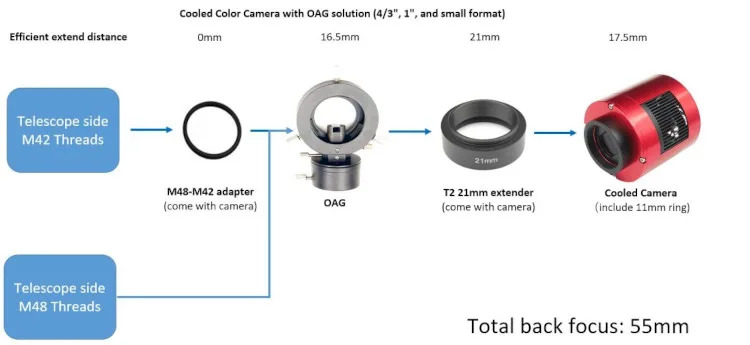

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO :

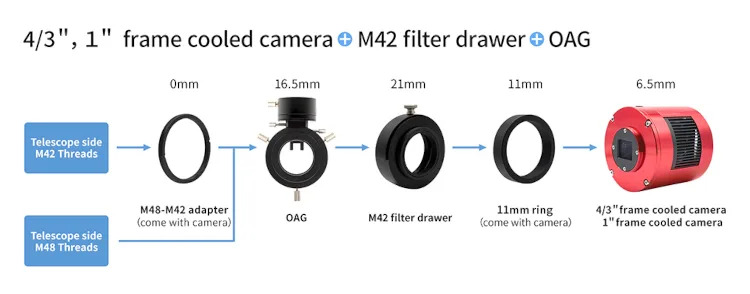

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO :

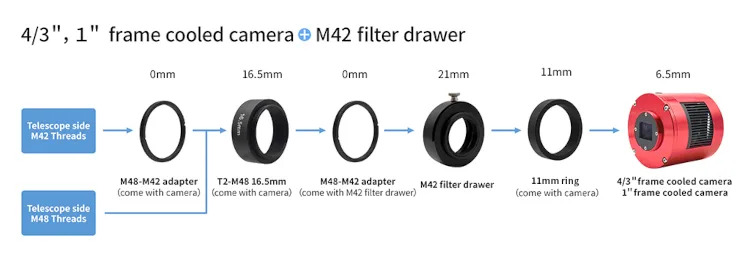

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul :

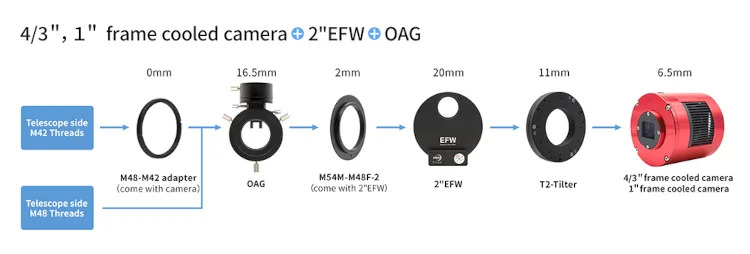

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm :
Points forts
- Capteur CMOS Sony IMX183 rétro-éclairé haute sensibilité
- Résolution élevée de 20,2 MP pour un niveau de détail exceptionnel
- Refroidissement thermoélectrique performant jusqu’à -45°C
- Mémoire tampon DDR3 de 256 Mo pour un transfert fluide
- Excellente sensibilité en H-alpha (≈60%)
- Faible bruit de lecture pour un meilleur rapport signal/bruit
- Polyvalente : ciel profond, lunaire et planétaire
- Compatibilité étendue avec les logiciels d’astronomie

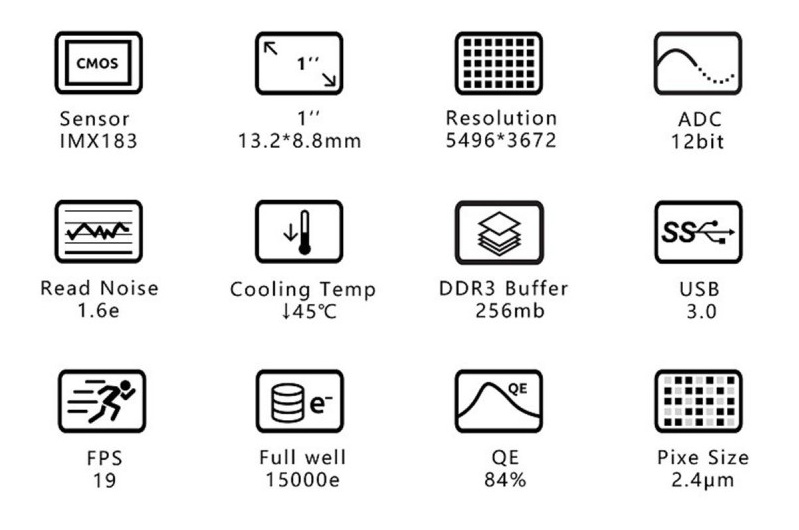

Fiche technique complète
Capteur
- Type : CMOS monochrome
- Modèle : Sony IMX183
- Format : 1"
- Résolution : 5496 x 3672 px (20,18 MP)
- Taille des pixels : 2,4 µm
- Surface : 13,19 x 8,81 mm (116,24 mm²)
- Pleine capacité de charge : 15 000 e-
- Rendement quantique max : 84%
Performances
- Gamme dynamique : 12 bits
- Temps de pose : 32 µs à 2000 s
- Bruit de lecture : 1,6 e- (gain 30 dB)
Cadence d’acquisition
12 bits :
- 5496x3672 : 19 img/s
- 3840x2160 : 36,1 img/s
- 1920x1080 : 70,5 img/s
- 1280x720 : 103,2 img/s
- 640x480 : 149,5 img/s
- 320x240 : 271,9 img/s
10 bits :
- 5496x3672 : 19 img/s
- 3840x2160 : 41 img/s
- 1920x1080 : 80,1 img/s
- 1280x720 : 117,3 img/s
- 640x480 : 169,9 img/s
- 320x240 : 308,2 img/s
Électronique et refroidissement
- Interface : USB 3.0 + 2 ports USB 2.0
- Mémoire tampon : DDR3 256 Mo
- Refroidissement : thermoélectrique régulé
- Delta thermique : jusqu’à -45°C
- Alimentation : 12V – 3A (optionnelle recommandée)

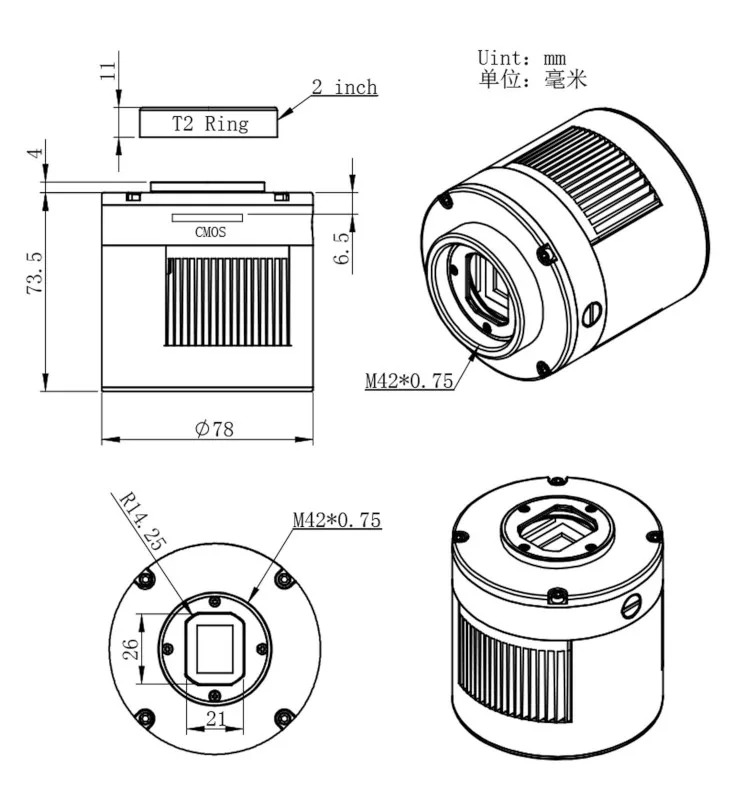

Mécanique
- Montage : 2" mâle + filetage femelle T2 (M42x0.75)
- Backfocus : 6,5 mm / 17,5 mm avec adaptateur
- Dimensions : 78 mm x 73,5 mm
- Poids : 410 g
Conditions d’utilisation
- Température fonctionnement : -5°C à +45°C
- Température stockage : -20°C à +60°C
- Humidité fonctionnement : 20% à 80%
- Humidité stockage : 20% à 95%
Contenu de la livraison
- 1 caméra ZWO ASI183MM-Pro monochrome refroidie
- 1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
- 1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
- 1 cordon USB
- 1 sacoche de protection
- 1 spacer T2 de 21mm
- 1 adaptateur T2-M48 de 16.5mm
- 1 bague M42-M48
- 1 lot de 4 spacers M42 (1x 0.1mm / 2x 0.2mm / 1x 0.5mm)
- 2 câbles courts USB2.0 (pour roue à filtre, motorisation du porte-oculaire...)
FAQ – Questions fréquentes
Cette caméra est-elle adaptée au ciel profond ?
Oui, grâce à son refroidissement jusqu’à -45°C et à son faible bruit de lecture, elle est parfaitement adaptée aux longues poses en ciel profond.
Quelle différence avec la version non Pro ?
La version Pro intègre un refroidissement actif et une mémoire tampon DDR3, améliorant significativement la qualité des images et la stabilité des acquisitions.
Est-elle compatible avec les logiciels d’astrophotographie ?
Oui, elle fonctionne avec ASIStudio, NINA, Prism, MaximDL, SharpCap, FireCapture et tous les logiciels compatibles ASCOM.
Peut-on l’utiliser en planétaire ?
Absolument. Sa cadence élevée en mode ROI permet d’atteindre des vitesses très élevées, idéales pour l’imagerie planétaire.
Faut-il une alimentation externe ?
Oui, le refroidissement nécessite une alimentation 12V 3A. Le port USB seul ne suffit pas.
