Caméra ZWO ASI2600MC-Air Couleur

ZW-ASI2600MCA

Neuf

Photographiez et guidez avec la même caméra... le tout sans fil ! Nouvelle version de la célèbre ASI2600MC-DUO : avec ASIAIR intégré. La caméra ZWO ASI2600MC-AIR est une caméra 3-en-1, qui combine 2 capteurs dans la même caméra, l'un pour l'imagerie et l'autre pour l'autoguidage et un contrôle à distance.

Plus de détails

Pré-commande. Disponibilité estimée en octobre 2024

En achetant ce produit vous pouvez gagner jusqu'à 249 points de fidélité. Votre panier totalisera 249 points pouvant être transformé(s) en un bon de réduction de 37,35 €.


2 499,00 € TTC

Fiche technique

Type de capteurCMOS
TechnologieCouleur
Résolution du capteur (pixels)6248 x 4176
Taille du capteur (mm)23,5 x 15,7
Taille des pixels (µ)3,76
RefroidissementOui
Connexion d'entrée (côté telescope)M54
Poids (g)760

En savoir plus

Photographiez et guidez avec la même caméra... le tout sans fil !

  • Nouvelle version de la célèbre ASI2600MC-DUO : avec ASIAIR intégré
  • Capteur d'imagerie CMOS couleur Sony IMX571 au format APS-C (3.76µm)
  • Capteur d'autoguidage CMOS 1/1.8" monochrome SmartSens SC2210 de 26 millions de pixels (4µm)
  • Refroidissement thermoélectrique jusqu'à -35°C sous l'air ambiant
  • Pour l'imagerie du ciel profond, avec autoguidage intégré
  • Limitation au minimum du nombre de câbles

Tout savoir sur la caméra ZWO ASI2600MC-AIR

La caméra ZWO ASI2600MC-AIR est une caméra 3-en-1, qui combine 2 capteurs dans la même caméra, l'un pour l'imagerie et l'autre pour l'autoguidage et un contrôle à distance.

Le capteur principal d'imagerie est un CMOS couleur au format APS-C de 26 millions de pixels (6248 x 4176 px). A pleine résolution, la vitesse maximale d'acquisition atteint 15 images/seconde avec une dynamique sur 16 bits. Doté des dernières technologies de l'architecture de capteur STARVIS proposée par Sony, la caméra propose des fonctionnalités de dernière génération : une absence complète d'électroluminescence, des pixels de haute capacité, une plage dynamique large et un bruit de lecture très faible.

Le capteur d'autoguidage est situé en parallèle du capteur d'imagerie. Il s'agit du même capteur monochrome SmartSens SC2210 que celui de la caméra de guidage ASI220MM Mini.

Caractéristiques principales de la caméra d'imagerie de la ZWO ASI2600MC-AIR
Caractéristiques principales de la caméra d'autoguidage intégrée à la ZWO ASI2600MC-AIR

Remarque importante : Toutes les caméras ZWO ASI équipées d'un refroidissement thermoélectrique doivent être alimentées électriquement par une alimentation à courant continu dédiée ; l'alimentation 5V du port USB ne suffit pas. Nous vous recommandons d'utiliser soit une alimentation 220V/12V délivrant au minimum 3A, soit une alimentation par batterie au lithium délivrant une tension comprise entre 11V et 15V.

Le connecteur d'alimentation est de type 5.5x2.1mm, avec le pôle positif au centre. L'utilisation de dispositifs offrant des tensions en dehors de la plage de tension 11V-15V peut endommager gravement et définitivement les caméras. L'alimentation peut se faire aussi via les montures AM3 et AM5.

Une caméra 3-en-1

Le modèle ZWO ASI2600MC-AIR contient 2 capteurs. Le capteur principal est le capteur d'imagerie. Le capteur secondaire est le capteur d'autoguidage. Il est placé à côté du capteur principal et récupère une petite partie du champ périphérique de l'instrument. Bien que décentrée, et parfois déformée par les aberrations optiques de l'instrument, l'image obtenue est suffisante pour y détecter une étoile de guidage ; les capteurs CMOS actuels sont très sensibles et peuvent saisir des étoiles de magnitude importante en 1 ou 2 secondes de pose.

Exemple de configuration : Monture ZWO AM5 avec lunette FF107 APO et caméra ZWO ASI2600MC-AIR

L'intégration des deux fonctions dans la même caméra réduit la connectique et augmente la vitesse. Diviseur optique et caméra de guidage deviennent inutiles. L'ajout de l'ASIAIR évite d'utiliser un câble pour transférer les images. Seul le câble d'alimentation est nécessaire. Grâce à une antenne qui transmet les informations en Wifi ou Bluetooth vous pouvez piloter votre caméra directement depuis un smartphone, PC portable ou tablette. A l'aide du logiciel gratuit ZWO ASIAIR contrôlez le temps de pose, le nombre de poses et toutes les fonctionnalités de la caméra. Vous pouvez empiler à la volée "Live Stacking" les images pour obtenir un résultat très rapidement. Contrôlez en même temps avec le logiciel ASIAIR votre monture ou moteur de mise au point électronique. Gagnez en efficacité et facile d'utilisation !

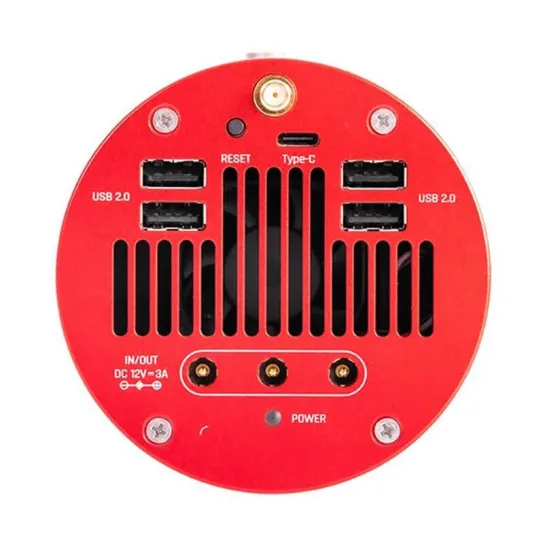

Vue du bloc arrière : Antenne Wifi - 4x USB2.0 - Entrée pour l'alimentation - Port USB Type-C (pour transférer plus rapidement les fichiers si besoin)

Performances des capteurs

Conçu par Sony pour des applications de loisirs, le capteur IMX571 est bâti sur l'architecture technique STARVIS. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans de faibles conditions d'éclairage. La plus importante est l'utilisation d'une structure opto-électronique dite "back-illuminated" (ou BSI, Back Side Illuminated). Toute l'électronique du capteur est placée sous les photosites ; la distance à franchir par la lumière dans le capteur est réduite, ainsi que le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Cette structure étagée permet de placer davantage d'électronique dans le capteur lui-même, telle que les ADC, minimisant ainsi les artefacts et le bruit.

Le capteur Sony IMX571 équipant la caméra ZWO ASI2600MC-AIR a une taille équivalente à celle d'un appareil photo APS-C Canon

Le capteur Sony IMX571 dispose de 26 millions de pixels de 3.76µm de côté. Ses dimensions sont sensiblement égales à celles du capteur APS-C d'un boîtier photo Canon R10 ou 850D. Monté sur des astrographes à courte focale, il couvrira un champ de plusieurs degrés sur le ciel. Le capteur de guidage utilisé dans la caméra ZWO ASI2600MC-AIR est celui de l'ASI220MM Mini. Il s'agit d'un CMOS monochrome SC2210 de 1920 x 1080px proposé par le fabricant chinois SmartSens. La sensibilité est très élevée et le rendement quantique atteint 92% à 500nm de longueur d'onde, avec un bruit de lecture de 0.84e-. Le capteur de guidage ne bénéficie pas du refroidissement de la caméra.

Le capteur de guidage SmartSens SC2210 est identique à celui de la caméra ZWO ASI220MM Mini

Le rendement quantique et le bruit de lecture sont les deux paramètres les plus importants pour mesurer les performances d'une caméra. Un haut rendement quantique et un faible bruit de lecture sont des conditions nécessaires à l'amélioration sensible du rapport signal/bruit.

Rendement quantique équivalent de la caméra couleur ASI2600MC-AIR en fonction de la longueur d'onde

Le bruit de lecture est la somme de plusieurs composantes : le bruit thermique des photosites, les bruits liés à l'électronique du capteur et le bruit de quantification issu des étages de conversion analogique/numérique. Plus ce bruit de lecture est faible, meilleurs sont les résultats ; un travail technologique est donc réalisé à chaque niveau afin de le réduire au maximum. En sortie, la caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 100.

Capacité du pixel, gain, gamme dynamique et bruit de lecture de l'étage d'imagerie de la caméra ZWO ASI2600MC-AIR

Les capteurs CMOS traditionnels, d'ancienne génération, montrent un signal spécifique très faible dans le proche infrarouge : l'électroluminescence. Elle se caractérise par une illumination non homogène en bord de champ sur les poses longues qui peut poser problème au prétraitement. Du fait de son architecture électronique différente, la caméra ASI2600MC-AIR n'entraîne aucune électroluminescence. Vous n'aurez donc pas à vous en soucier lorsque vous travaillerez à haut gain et en poses longues.

Capacité du pixel, gain, gamme dynamique et bruit de lecture de l'étage d'imagerie de la caméra ZWO ASI2600MC-AIR

Electronique et refroidissement

Une carte stockage de données interne eMMC dispose de 256GB de mémoire vous permettant d'enregistrer de nombreuses poses avant de les transférer sur votre PC pour le traitement. Sa vitesse de lecture est de 138MB/sec et d'écriture à 112MB/sec. Le transfert des données est stable et sécurisé, éliminant tout risque de saturation/baisse du débit ou de déconnexion intempestives avec l'ordinateur pendant les poses longues.


La caméra ZWO ASI2600MC-AIR est équipée d'un refroidissement thermoélectrique à 2 étages Peltier, avec convection forcée par ventilateur. Il permet d'abaisser la température du capteur d'imagerie à -35°C par rapport à l'air ambiant, de façon à réduire fortement le courant d'obscurité et le bruit électronique pendant les poses longues. Le différentiel de température de -35°C a été testé sous un air ambiant de 30°C. Il peut diminuer lorsque le système de refroidissement fonctionne pendant une longue période ou si la température ambiante baisse.

Courant d'obscurité de l'étage d'imagerie de la caméra ZWO ASI2600MC-AIR en fonction de la température du capteur

Une résistance chauffante en polyimide est installée sur la face avant de la caméra, au niveau de la vitre de protection. Elle évite que la buée ou le givre se dépose sur la vitre lors des poses.

Courant d'obscurité de l'étage d'imagerie de la caméra ZWO ASI2600MC-AIR en fonction de la température du capteur

La mécanique de montage

L'ASI2600MC-AIR possède un filetage d'entrée de type M54x0.75 femelle ; le backfocus est de 17.5mm. Deux bagues M54 sont fournies. Elles permettent de compenser l'épaisseur d'une roue à filtres (21mm) et d'un diviseur optique (16.5mm) pour atteindre le backfocus de 55 mm nécessaire derrière les adaptateurs photo des tubes optiques. Une bague de conversion M54 vers M48 est livrée, de façon à pouvoir visser la caméra sur un adaptateur photo au filetage M48.

Des adaptateurs optionnels existent pour le montage d'objectifs photo Nikon et Canon à l'avant de la caméra ZWO ASI2600MC-AIR

Montage des objectifs photo sur la caméra ZWO ASI2600MC-AIR - 1) Adaptateur Nikon-T2 - 2) Adaptateur CanonEOS-T2 - 3) Filtre au coulant 50.8mm - 4) Objectif Nikon - 5) Objectif Canon

Montage de la caméra pour avoir un backfocus de 55mm (System chart)

Détails techniques

Capteur imageur
Capteur : CMOS Sony IMX571
Type de capteur : Couleurs
Format du capteur : APS-C
Taille de la matrice : 6248 x 4176px (26 millions de pixels)
Dimensions d'un pixel : 3.76 x 3.76µm
Dimensions de la matrice : 23.5 x 15.7mm (diagonale : 28.3mm)
Capacité du pixel : 50 000 (73 000) e-
Rendement quantique max : 80%

Capteur secondaire
Capteur d'autoguidage : CMOS SC2210_BW
Type de capteur : Monochrome
Format du capteur : 1/1.8"
Taille de la matrice : 1920 x 1080px (2 millions de pixels)
Dimensions d'un pixel : 4 x 4µm
Dimensions de la matrice : 7.68 x 4.32mm (diagonale : 8.81mm)
Capacité du pixel : 8 780 e-
Rendement quantique max : 92%

Electronique
Convertisseur A/N : 16 bits
Gain : 1.1 e-/ADU
Bruit de lecture : 0.84 à 4.2e-
Obturateur : Electronique, type "Rolling shutter"
Vitesse de transfert maximale : 10.8 img/sec (1920 x 1080px)
Plage de temps de pose : 32µs à 2000s
Binning : 2x2 / 3x3 / 4x4
Vitre de protection : IR-Cut de 400 à 700nm

Refroidissement
Type : Thermoélectrique à 2 étages
Régulation : Oui, jusqu'à -35°C sous l'ambiant
Refroidissement par eau : Non

Connectique
Connexion sans fil : Wifi 2.4 / 5G (distance max : 20m) - Bluetooth
Connexion filaire : USB Type-C
Logiciels : Compatible avec l'application ZWO ASIAIR / ASI Studio / Via ASCOM (Nina / MaximDL / Prism...)
Interface d'autoguidage : Non
Interfaces additionnelles : Hub avec 4x USB2.0
Alimentation électrique : 12V-3A (fiche d'alimentation 5.5x2.1mm, positif au centre)

Mécanique
Backfocus : 12.5 - 17.5mm
Entrée mécanique : Filetage M54x0.75 femelle
Dimensions (dia. x H) : 90mm x 98mm - Antenne : 94mm de longueur
Poids : 760g

Schémas

Compris dans la livraison

  • 1x Caméra couleur ZWO ASI2600MC-AIR
  • 1x Câble d'alimentation d'extension DC mâle-femelle (1.5m)
  • 2x Câbles d'alimentation (1m)
  • 2x Cordons USB2.0 (0.5m)
  • 1x Bague allonge de 16.5mm (M54M-M54F)
  • 1x Bague allonge de 21mm (M54M-M54F)
  • 1x Adaptateur M54M-M48F
  • 1x Antenne
