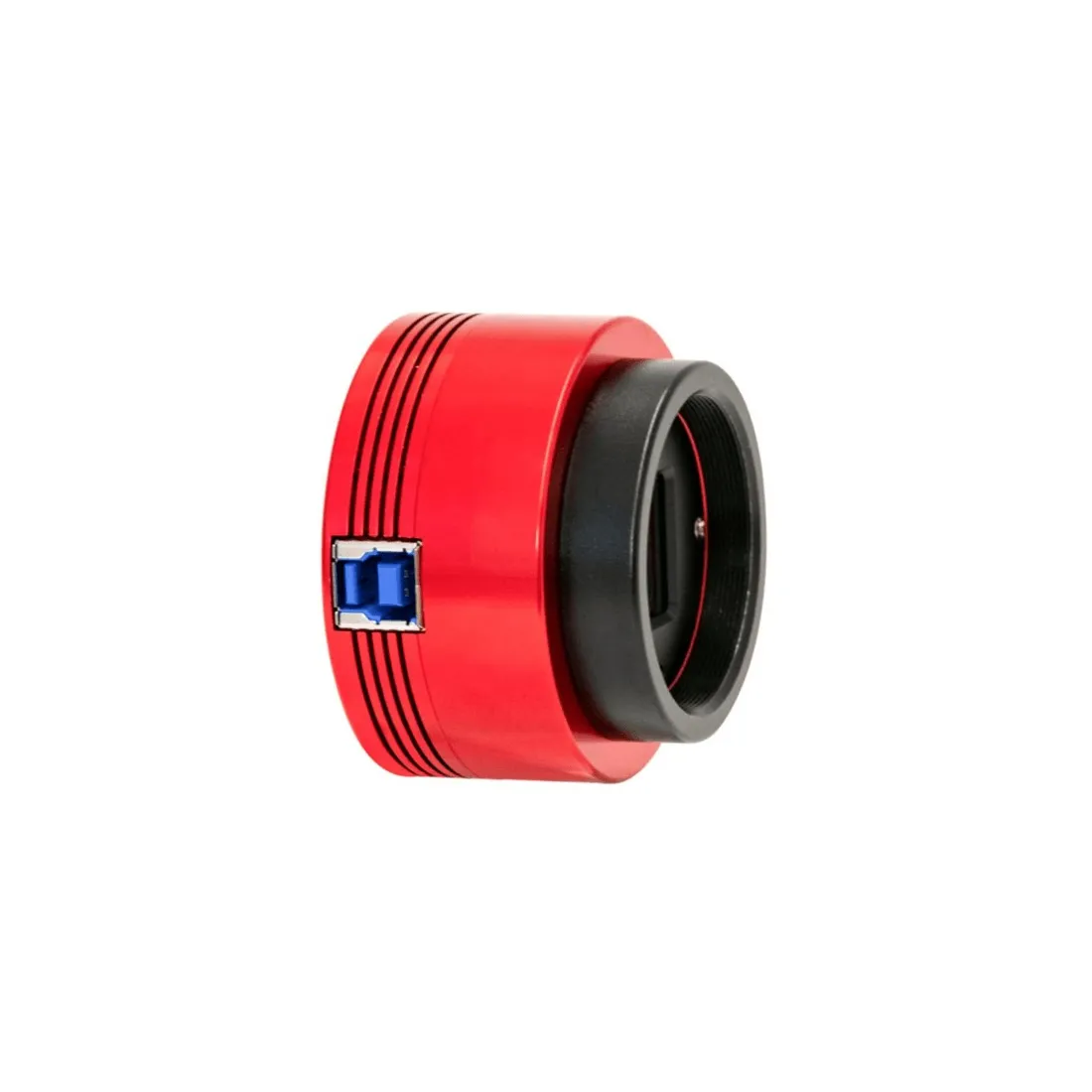

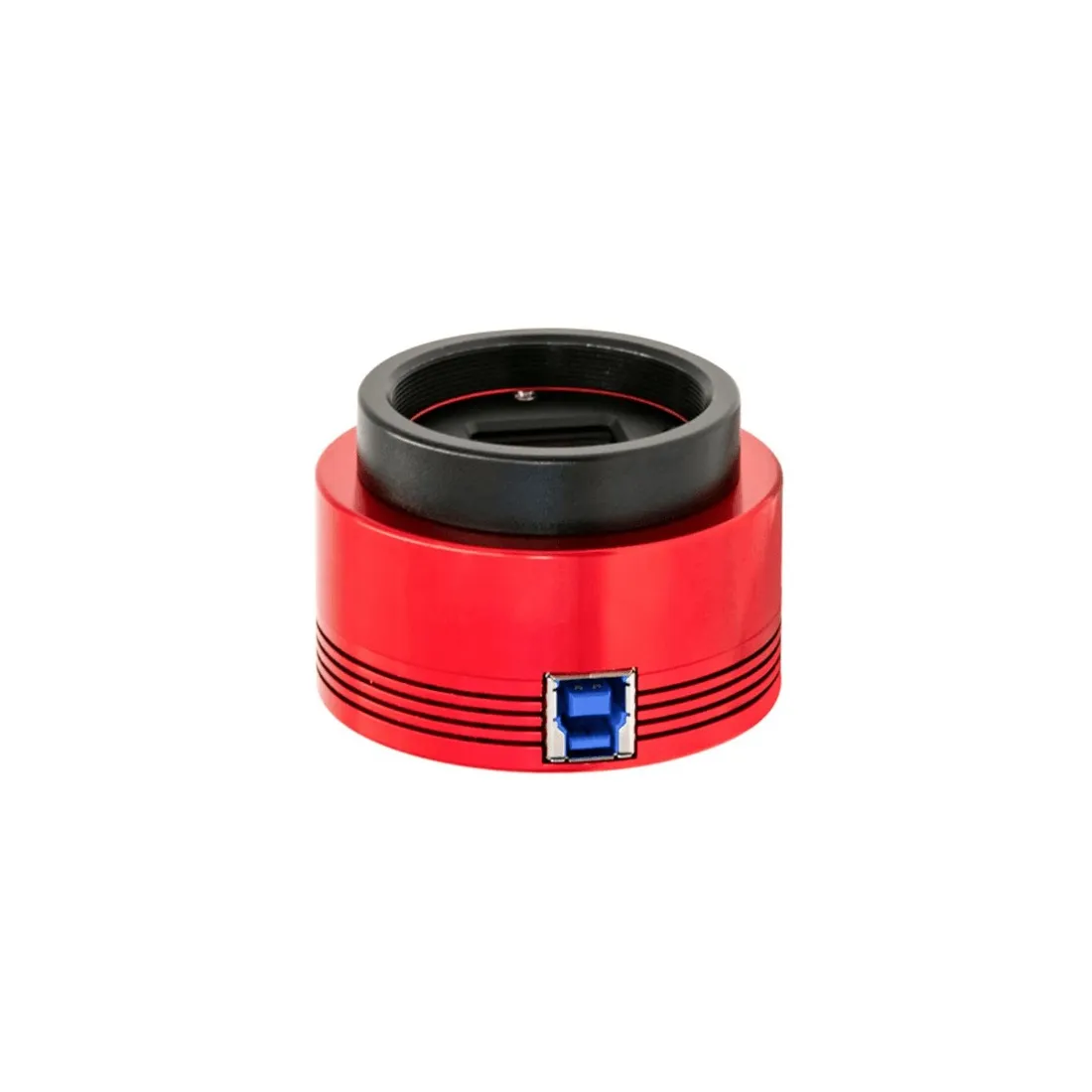

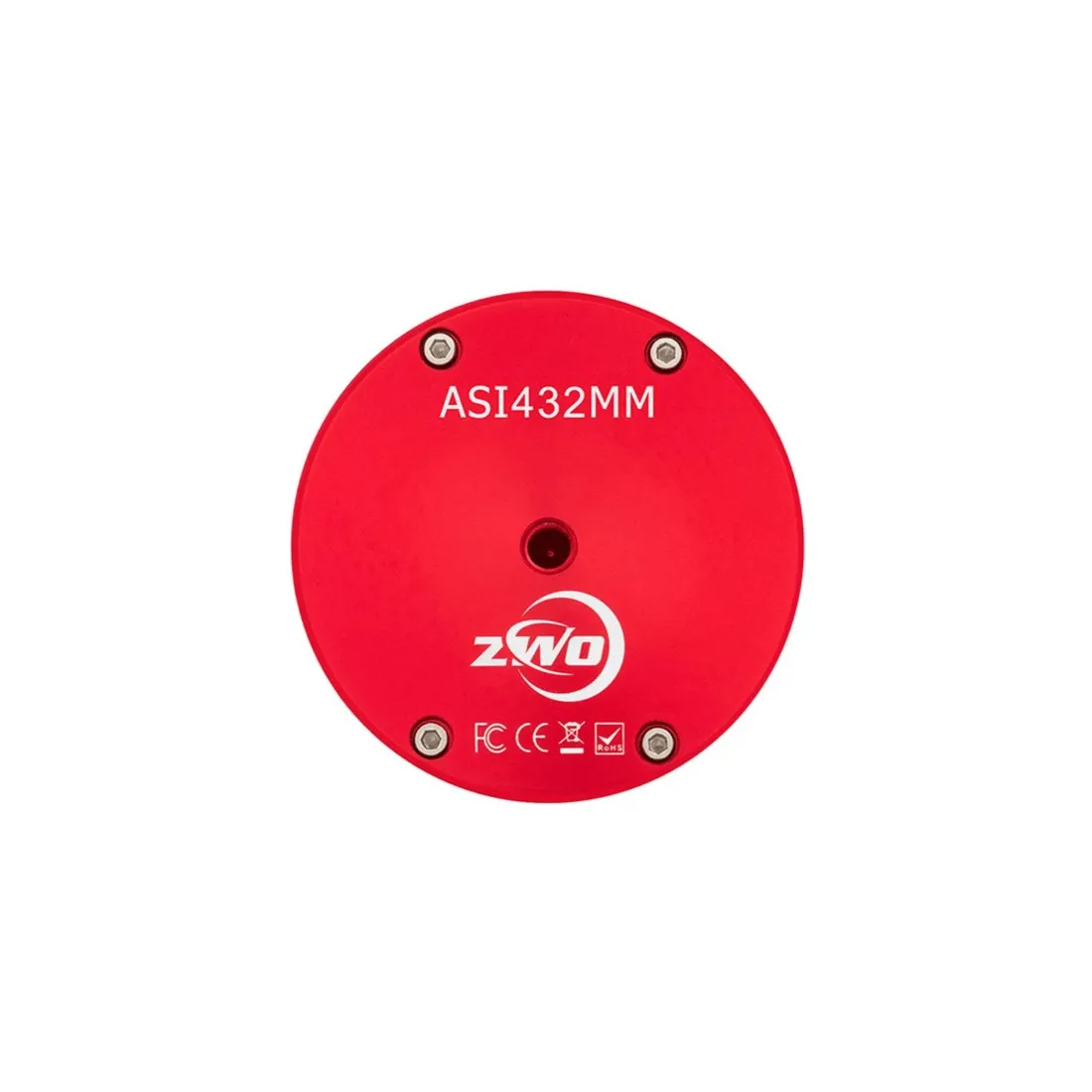

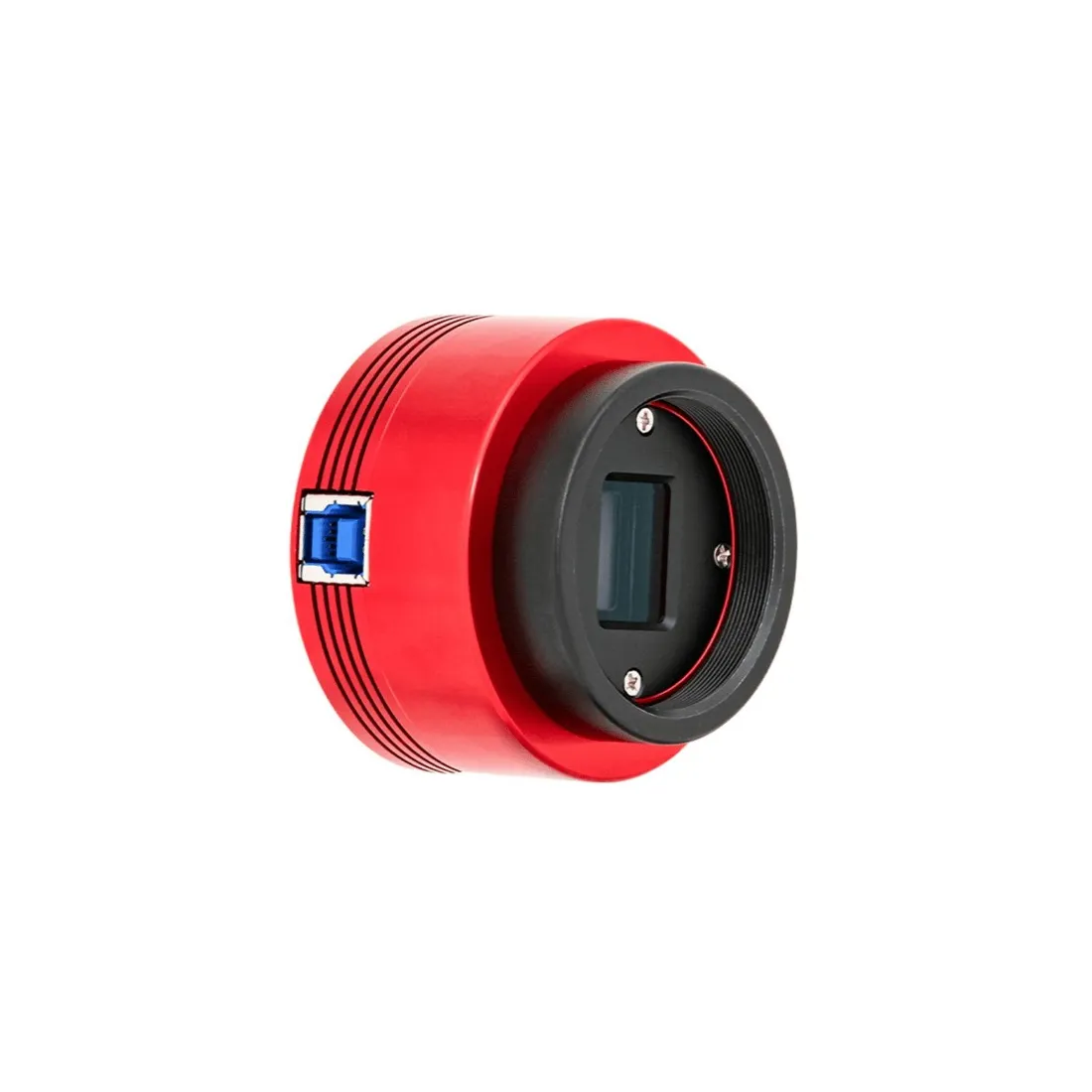

Caméra monochrome ZWO ASI432MM : Haute vitesse et grand capteur pour l’imagerie solaire et lunaire
La ZWO ASI432MM est une caméra astronomique monochrome haute vitesse particulièrement adaptée à l’imagerie du Soleil et de la Lune, ainsi qu’à l’observation de phénomènes célestes rapides. Son capteur CMOS Sony IMX432 de format 1.1" offre une matrice de 1608 × 1104 pixels, avec de très grands pixels de 9 µm, une capacité de puits exceptionnelle de 97 000 e- et une diagonale de 17,6 mm.
Associée à une acquisition pouvant atteindre 120 images par seconde à pleine résolution, une conversion sur 12 bits, un très faible bruit de lecture et un obturateur électronique Global Shutter, l’ASI432MM constitue une solution particulièrement performante pour figer les détails fins de la surface solaire ou lunaire et capturer avec précision des sujets en mouvement rapide, notamment les satellites artificiels.
Un capteur Sony IMX432 conçu pour la haute vitesse
La ZWO ASI432MM utilise un capteur CMOS Sony IMX432 développé à l’origine pour des applications industrielles et reposant sur l’architecture PREGIUS. Cette technologie associe un faible niveau de bruit à une excellente vitesse d'acquisition et à la précision d'un obturateur Global Shutter.
Contrairement à un Rolling Shutter, le Global Shutter permet d'exposer simultanément l'ensemble des pixels du capteur. Cette caractéristique est particulièrement intéressante lorsque le sujet se déplace rapidement ou lorsque les conditions d'acquisition imposent des cadences élevées : la géométrie des objets reste ainsi préservée et les déformations liées au balayage du capteur sont évitées.
Avec sa matrice de 1608 × 1104 pixels et ses pixels de 9 × 9 µm, l’ASI432MM offre un excellent compromis entre résolution, sensibilité, vitesse et capacité de collecte de lumière.
Une caméra particulièrement performante pour le Soleil et la Lune
Le grand format du capteur, associé à ses pixels de grande taille, fait de l’ASI432MM une caméra particulièrement intéressante pour l’imagerie planétaire haute résolution, et plus spécifiquement pour l’imagerie solaire et lunaire.
Sa surface de capteur est environ deux fois supérieure à celle de l’ASI174MM, tandis que ses pixels sont 1,5 fois plus grands. Cette architecture permet notamment de bénéficier d'un champ couvert plus important et d'une excellente sensibilité.
En imagerie solaire, l’ASI432MM peut être utilisée aussi bien pour enregistrer le disque solaire dans son ensemble que pour rechercher des détails plus localisés tels que les taches solaires ou les plages faculaires.
La grande capacité des pixels, jusqu’à 97 000 électrons, permet également de disposer d'une plage dynamique importante et d’un niveau de saturation élevé, particulièrement utile pour exploiter les variations de luminosité présentes dans les scènes astronomiques fortement contrastées.
Une cadence jusqu’à 120 images par seconde
L’ASI432MM est capable d’atteindre une vitesse d’acquisition maximale de 120 images par seconde à pleine résolution, avec une conversion analogique/numérique sur 12 bits.
Cette cadence élevée permet de sélectionner les meilleures images au sein d'une séquence vidéo et d'exploiter les techniques d'empilement propres à l'imagerie astronomique haute résolution.
La plage de temps de pose s'étend de 32 µs à 2000 secondes, permettant aussi bien des acquisitions extrêmement rapides que des poses beaucoup plus longues lorsque les conditions et le sujet l'exigent.
Faible bruit de lecture et grande dynamique
Le bruit de lecture constitue l'un des paramètres essentiels pour évaluer les performances d'un capteur astronomique. L’ASI432MM bénéficie d’un bruit de lecture particulièrement faible, compris entre 2,4 et 21 e- selon le gain utilisé.
La caméra intègre également une technologie HCG (High Conversion Gain). Celle-ci permet de réduire le bruit de lecture à gain élevé tout en conservant une dynamique importante, comparable à celle obtenue à faible gain.
Le mode HCG s’active automatiquement à partir d’un gain de 140. La plage dynamique peut alors atteindre jusqu'à 12 diaphragmes. À un gain de 400, correspondant à 40 dB, le bruit de lecture indiqué est de 2,4 e-.
ZWO intègre également un dispositif matériel destiné à supprimer l’électroluminescence générée par le capteur, sans nécessiter de contrôle logiciel particulier. Cette fonction contribue à obtenir des images plus homogènes.
Un champ de vision généreux grâce au capteur 1.1"
Avec son capteur de format 1.1", l’ASI432MM offre une surface sensible de 14,5 × 9,95 mm, pour une diagonale de 17,6 mm.
Cette grande surface est particulièrement intéressante en imagerie lunaire et solaire, puisqu'elle permet de couvrir une portion importante du champ tout en conservant les avantages de pixels de 9 µm.
L’association d’un grand capteur et de grands pixels rend cette caméra particulièrement pertinente pour les instruments présentant une focale importante, notamment lorsqu’un champ plus large est recherché sans sacrifier la sensibilité.
Une mécanique polyvalente pour l’astrophotographie
L’ASI432MM dispose d’un filetage d’entrée M42x0.75 femelle. Son architecture permet deux configurations de backfocus :
- 17,5 mm avec l’adaptateur femelle ;
- 6,5 mm après retrait de l’adaptateur femelle, avec accès au filetage M42x0.75 mâle.
La configuration avec l’adaptateur femelle est notamment à privilégier pour l'intégration d'accessoires ZWO supplémentaires dans le train optique, tels qu'une roue à filtres ou un diviseur optique.
Un adaptateur M42x0.75 mâle vers coulant 31,75 mm mâle est fourni, permettant une utilisation simple sur les porte-oculaires et accessoires astronomiques compatibles.
La caméra est protégée par une vitre traitée antireflet de 25 mm de diamètre.
Connectique USB 3.0 et autoguidage ST4
La communication avec l’ordinateur s’effectue via une interface USB 3.0 Type-B SuperSpeed, parfaitement adaptée aux débits nécessaires à l’acquisition vidéo haute vitesse.
L’ASI432MM dispose également d’un port RJ12 compatible ST4 pour l’autoguidage. Elle peut ainsi être reliée directement à une monture compatible.
L’alimentation électrique est assurée par le port USB, sous une tension de 5 V.
Une caméra compatible avec de nombreux logiciels astronomiques
Comme les autres caméras ZWO, l’ASI432MM bénéficie d’un large écosystème logiciel.
Le logiciel de référence de ZWO est ASIStudio, disponible gratuitement auprès du fabricant. Grâce au SDK ZWO, la caméra est également prise en charge nativement par de nombreux logiciels d’astrophotographie, notamment :
- Prism
- NINA
- FireCapture
- MaximDL
- SharpCap
- PHD2
- AllSkEye
ZWO propose également un pilote ASCOM unifié permettant le pilotage de ses accessoires au travers de la plateforme ASCOM/Alpaca.
Les utilisateurs de Linux et macOS peuvent également bénéficier de pilotes INDI ou INDIGO. Sous Linux, le pilotage peut notamment être réalisé avec KStars/Ekos, tandis que sous macOS, les logiciels AstroImager et AstroTelescope de CloudMakers sont proposés.
Les caméras ZWO peuvent également être utilisées via des pilotes vidéo tels que DirectShow ou TWAIN.
Une évolution de l’ASI174MM
La ZWO ASI432MM peut être considérée comme une évolution de l’ASI174MM. Son capteur est plus grand et ses pixels sont plus importants, ce qui lui confère des avantages particulièrement intéressants pour l’imagerie du Soleil et de la Lune.
Son architecture privilégie ainsi la sensibilité, la dynamique et la capacité à travailler à haute cadence, tout en conservant un champ de vision généreux.
Points forts
- Capteur Sony IMX432 CMOS monochrome
- Format de capteur 1.1"
- Résolution de 1608 × 1104 pixels
- Pixels de grande taille de 9 × 9 µm
- Diagonale du capteur de 17,6 mm
- Capacité de puits de 97 000 e-
- Obturateur électronique Global Shutter
- Jusqu’à 120 images/s à pleine résolution
- Conversion analogique/numérique 12 bits
- Très faible bruit de lecture, jusqu’à 2,4 e- à gain élevé
- Technologie HCG avec activation automatique à partir du gain 140
- Jusqu’à 12 diaphragmes de dynamique
- Excellente sensibilité adaptée à l’imagerie solaire et lunaire
- Champ de vision large
- Particulièrement adaptée aux sujets en mouvement rapide
- Fonction matérielle de suppression de l’électroluminescence
- Interface USB 3.0 Type-B SuperSpeed
- Port d’autoguidage RJ12 compatible ST4
- Alimentation 5 V par USB
- Filetage M42x0.75 femelle
- Backfocus de 6,5 ou 17,5 mm selon configuration
- Adaptateur M42 vers coulant 31,75 mm fourni
- Compatible avec ASIStudio, ASCOM/Alpaca, INDI, INDIGO et de nombreux logiciels astrophotographiques
- Refroidissement passif, sans régulation
- Format compact et poids de seulement 126 g
Fiche technique
Capteur
| Caractéristique |
ZWO ASI432MM |
| Capteur |
CMOS Sony IMX432 |
| Type de capteur |
Monochrome |
| Format du capteur |
1.1" |
| Taille de la matrice |
1608 × 1104 px |
| Dimensions d'un pixel |
9 × 9 µm |
| Dimensions de la matrice |
14,5 × 9,95 mm |
| Diagonale |
17,6 mm |
| Capacité du pixel |
97 000 e- |
Électronique et acquisition
| Caractéristique |
Valeur |
| Convertisseur A/N |
12 bits |
| Gain |
23,68 e-/ADU |
| Bruit de lecture |
2,4 à 21 e- |
| Obturateur |
Électronique, Global Shutter |
| Temps de pose |
32 µs à 2000 s |
| Vitesse maximale |
120 images/s à pleine résolution |
| Refroidissement |
Passif |
| Régulation du refroidissement |
Non |
| Refroidissement par eau |
Non |
Connectique
| Caractéristique |
Valeur |
| Interface informatique |
USB 3.0 Type-B SuperSpeed |
| Interface d'autoguidage |
RJ12 compatible ST4 |
| Interfaces additionnelles |
Aucune |
| Alimentation |
5 V par le port USB |
Caractéristiques mécaniques
| Caractéristique |
Valeur |
| Backfocus |
6,5 mm / 17,5 mm |
| Entrée mécanique |
Filetage M42x0.75 femelle |
| Hublot de protection |
Vitre traitée antireflets, Ø 25 mm |
| Dimensions |
Ø 62 × 31,4 mm |
| Poids |
126 g |
Contenu de la livraison
- 1 caméra monochrome ZWO ASI432MM
- 1 cordon USB 3.0 de 2 m
- 1 cordon d'autoguidage ST4
- 1 adaptateur M42x0.75 mâle vers coulant 31,75 mm mâle, avec bouchon
FAQ - Questions fréquentes
La ZWO ASI432MM est-elle une caméra couleur ou monochrome ?
La ZWO ASI432MM est une caméra monochrome équipée d’un capteur CMOS Sony IMX432. Cette conception est particulièrement adaptée à l’imagerie solaire, lunaire et aux applications nécessitant une sensibilité élevée.
Pour quelles applications la ZWO ASI432MM est-elle particulièrement recommandée ?
Elle est particulièrement adaptée à l’imagerie du Soleil et de la Lune, notamment grâce à ses pixels de 9 µm, son grand capteur 1.1", sa forte capacité de puits et sa cadence pouvant atteindre 120 images par seconde.
Elle convient également aux acquisitions de sujets rapides tels que les satellites artificiels, grâce à son obturateur Global Shutter.
Qu'est-ce que le Global Shutter de l'ASI432MM ?
Le Global Shutter expose simultanément l'ensemble des pixels du capteur. Il évite ainsi les déformations pouvant apparaître avec un Rolling Shutter lors de la capture de sujets en mouvement rapide.
Cette caractéristique est particulièrement intéressante pour l'imagerie solaire à haute cadence et la capture de satellites ou d'autres objets se déplaçant rapidement dans le champ.
Quelle est la résolution de la ZWO ASI432MM ?
Le capteur offre une résolution de 1608 × 1104 pixels, soit environ 1,77 million de pixels.
Quelle est la taille des pixels ?
Chaque pixel mesure 9 × 9 µm. Cette grande taille favorise notamment la sensibilité et la capacité de collecte de lumière.
Quelle est la vitesse maximale d'acquisition ?
La ZWO ASI432MM peut atteindre 120 images par seconde à pleine résolution, avec une conversion sur 12 bits.
La caméra est-elle refroidie ?
La ZWO ASI432MM utilise un refroidissement passif. Elle ne dispose ni de régulation active du refroidissement ni de refroidissement par eau.
Quel est le bruit de lecture de l'ASI432MM ?
Le bruit de lecture est spécifié entre 2,4 et 21 e-, selon les conditions de gain. À un gain de 400, soit 40 dB, le bruit de lecture indiqué est de 2,4 e-.
Qu'est-ce que le mode HCG ?
Le mode High Conversion Gain (HCG) permet de réduire le bruit de lecture à gain élevé tout en conservant une dynamique importante. Sur l'ASI432MM, le mode HCG s'active automatiquement à partir d'un gain de 140.
Quelle est la capacité maximale d'un pixel ?
La capacité du pixel atteint 97 000 e-, ce qui contribue à offrir une plage dynamique importante et une grande capacité de saturation.
Quelle connectique est utilisée pour relier la caméra à l'ordinateur ?
La caméra utilise une interface USB 3.0 Type-B SuperSpeed. Cette interface est adaptée aux débits nécessaires pour exploiter les capacités d'acquisition haute vitesse de l'ASI432MM.
L'ASI432MM permet-elle l'autoguidage ?
Oui. La caméra possède une interface RJ12 compatible ST4 et peut donc être connectée directement à une monture compatible pour l'autoguidage.
Quel est le backfocus de la caméra ?
Le backfocus est de 17,5 mm avec l'adaptateur femelle M42, ou de 6,5 mm après retrait de cet adaptateur, avec accès au filetage M42x0.75 mâle.
Quel filetage possède la caméra ?
L'entrée mécanique est équipée d'un filetage M42x0.75 femelle. Un adaptateur M42x0.75 mâle vers coulant 31,75 mm mâle est fourni.
Quels logiciels sont compatibles avec la ZWO ASI432MM ?
La caméra est compatible avec l'écosystème logiciel ZWO et notamment ASIStudio. Elle est également prise en charge par de nombreux logiciels tels que Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2 et AllSkEye, selon le niveau de compatibilité propre à chaque logiciel.
ZWO propose également un pilote ASCOM/Alpaca, tandis que des solutions INDI et INDIGO sont disponibles pour les environnements Linux et Mac.
L'ASI432MM est-elle adaptée à l'imagerie solaire haute résolution ?
Oui. Son capteur de grande taille, ses pixels de 9 µm, sa forte sensibilité, son faible bruit et surtout son obturateur Global Shutter en font une caméra particulièrement intéressante pour l'imagerie solaire, aussi bien pour le disque complet que pour les détails tels que les taches et plages faculaires.
L'ASI432MM est-elle adaptée à l'imagerie lunaire ?
Oui. Le grand capteur 1.1" permet de bénéficier d'un champ de vision important, tandis que les pixels de 9 µm et la cadence élevée permettent d'exploiter efficacement les techniques d'imagerie lunaire haute résolution.
La caméra peut-elle photographier des satellites ?
Oui. Le Global Shutter et la cadence d'acquisition élevée sont particulièrement intéressants pour capturer des objets en déplacement rapide, notamment les satellites artificiels.
