Caméra Player One Apollo 428M Max Pro Monochrome

Camera Apollo 428M MAX PRO - Player One

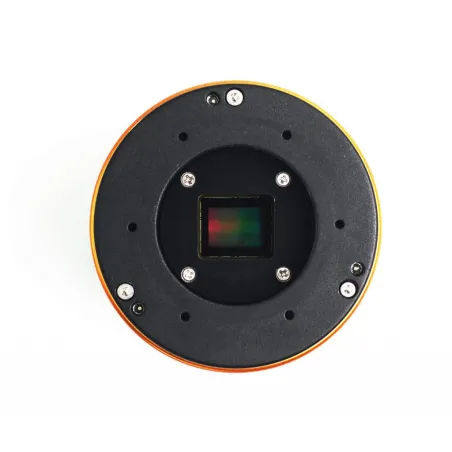

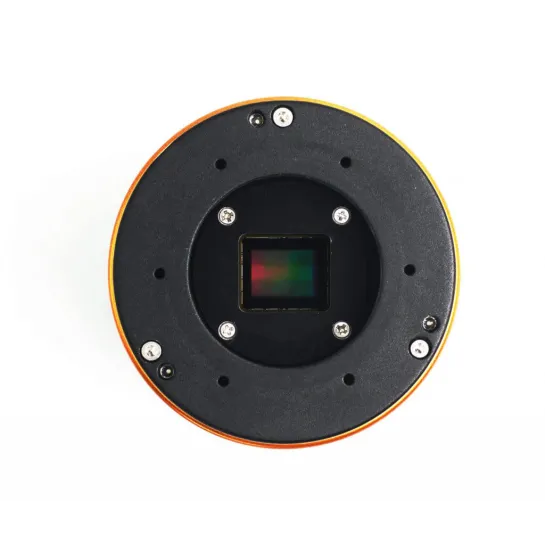

L'APOLLO 428M MAX Pro Camera est développée par Player One Astronomy, une véritable caméra refroidie pour l'imagerie solaire. APOLLO-M MAX Pro Camera, qui adopte le capteur monochrome de format Sony IMX428 1,1 ”. La taille de pixel 4.5um peut accueillir une profondeur de puits de 25,3 ke avec un total de 7,1 MP (la résolution est de 3216 * 2208), et la diagonale est de 17,5 mm.

Technologie Pregius

La Apollo 428m Max (IMX428) est basé sur Pregius 3rd Generation. IMX428 est une version haute résolution d'IMX432, il a des pixels de 4.5UM, mais si vous utilisez le mode BIN2, IMX428 aura 9UM Pixel et bien sûr une  profondeur de puits jusqu'à 4x plus (100ke).

Format

Apollo 428m Max (IMX428) a un format de 1,1 ″, identique à Apollo-M Max. Il est assez grand, presque deux fois de la puce IMX174.

Taille de Pixel

La Apollo 428m Max (IMX428) a un format de 1,1″, identique à la Apollo-M Max. Il est presque deux fois plus grand que la puce IMX174.

Mode BIN

La Apollo 428M Max Pro a une taille de pixel 4.5UM, la demi-taille de la Apollo-M Max. Si nous utilisons BIN2 elle ressemblera plus à une Apollo-M MAX et 3 combinaison de BIN est possible avec ses propres avantages:

• Mode bin2 matériel Mono 8: FullWell jusqu'à 4x (100ke), 10 bits ADC, FPS sera jusqu'à 135 images par seconde.
• Mode bin2 matériel Mono 16: FullWell jusqu'à 4x (100ke), ADC 12 bits, FPS sera jusqu'à 109 images par seconde.
• Mode Mono16 logiciel bin2 (MODE SUM): FullWell jusqu'à 4x (100KE), profondeur de bit de date jusqu'à 14 bits, FPS restera à 51 images par seconde.

Conception de pointe

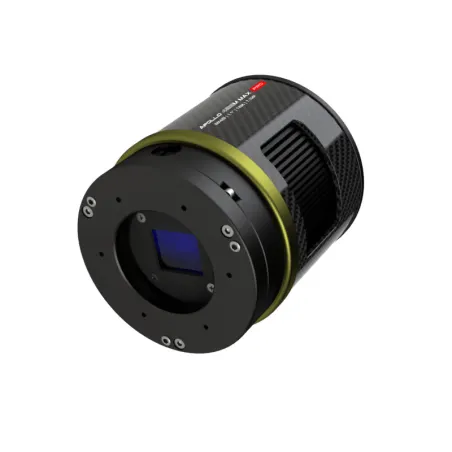

La caméra refroidie Apollo 428M MAX Pro utilise le même design que la série refroidie Ares, mais une petite différence ! Avec un corps rond, une palette de couleurs dorée et noire et l'utilisation de fibre de carbone pour réduire le poids et offrir une apparence de pointe. Nous avons également intégré la plaque d'inclinaison du capteur et la carte PCB anti-rosée. Cette série de conceptions rend la caméra non seulement légère et cool, mais aussi fonctionnelle !

Plaque d'inclinaison avant 3P et arrière 4P

Lors de la prise de vue d'objets du ciel profond, la plaque d'inclinaison du capteur peut être utilisée pour ajuster l'angle d'inclinaison du capteur afin de rendre les étoiles aux coins plus arrondies. La caméra Apollo 428M MAX Pro est dotée d'une plaque d'inclinaison avant et arrière qui répond à tous les scénarios d'utilisation.

La plaque d'inclinaison avant 3P est la pièce par défaut de l'appareil photo. Nous pensons que la plupart des utilisateurs ont déjà eu l'occasion de l'utiliser. Elle fonctionne bien dans de nombreux scénarios de base.

La plaque d'inclinaison arrière 4P est une pièce alternative pour l'appareil photo, lorsque vous utilisez une roue filtrante/un tiroir à filtre et un OAG avec un angle fixe, elle est nécessaire. Et il est également pratique pour les utilisateurs de RASA de régler l'angle d'inclinaison du capteur.

Le tampon d'ombrage en éponge haute densité intégré peut bloquer la lumière des fentes latérales sans aucune fuite latérale.

Fibre de carbone et légèreté

L'Apollo 428M MAX Pro utilise de la fibre de carbone dans le boîtier de l'appareil photo et a été optimisé pour réduire le poids dans sa conception structurelle. L'appareil photo ne pèse que 420 grammes, ce qui en fait l'un des modèles les plus légers du marché.

Refroidissement en profondeur

La série de caméras refroidies Player One utilise une unité de refroidissement TEC à 2 étages, après avoir amélioré la conception de la structure pour rejeter la chaleur vers la chambre de la caméra, la caméra Delta-T peut atteindre 35-40℃.

Chauffage anti-rosée

Dans la conception des caméras refroidies légères, Player One poursuit toujours la perfection, toutes les fonctionnalités nécessaires doivent être présentes, en particulier le système anti-rosée, c'est le problème que beaucoup de petites caméras refroidies ignorent.

HCG et bruit

Le mode HCG s'ouvre automatiquement lorsque le gain est ≥ 70, le bruit de lecture chute à 2,4e. Et la plage dynamique augmente à nouveau jusqu'à 12 chutes.

À un gain de 450, le bruit de lecture de la caméra Apollo 428M MAX Pro est de 1,4e, il est inférieur à celui de l'IMX432.

Performances de l'Amp-Glow

L'Apollo 428M MAX Pro n'est pas une caméra non Amp-Glow, mais son Amp-Glow est très fluide, nous pensons qu'il sera plus facile à calibrer. En imagerie solaire, ce ne sera pas du tout un problème.

300s@gain=0, -10 degrés, image sombre de l'Apollo 428M MAX Pro

Cache DDR3 de 512 Mo

En guise d'amélioration, le cache DDR3 des caméras refroidies est porté à 512 Mo. Il permet de stabiliser et de sécuriser la transmission des données, d'éviter efficacement les pertes d'images et de réduire considérablement le bruit de lecture.

Avec le cache DDR3, la caméra n'a plus d'exigences élevées en termes de besoins informatiques, elle aura toujours d'excellentes performances même si elle est connectée à un port USB 2.0.

Port de données et port d'alimentation Type-C

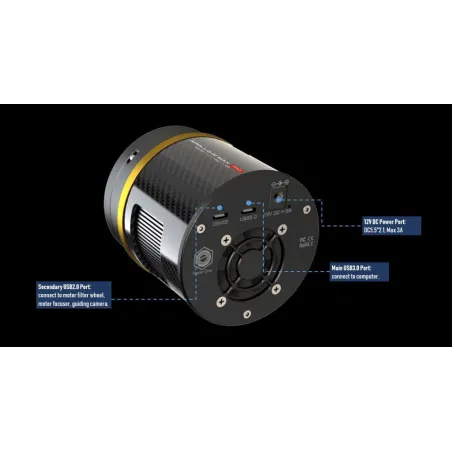

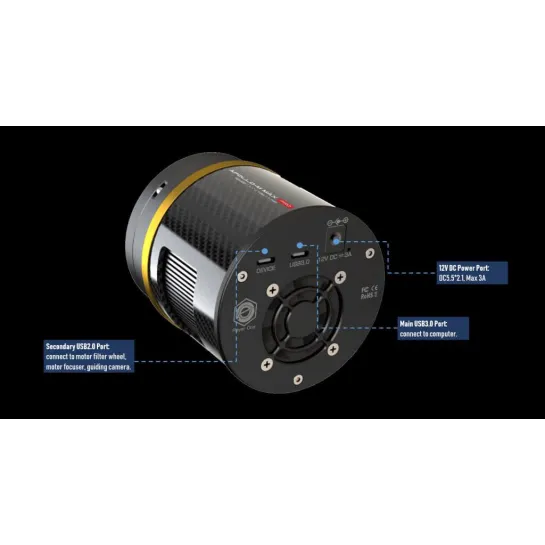

La partie arrière de la caméra refroidie comporte 2 ports de données Type-C et un port d'alimentation 12 V CC 5,5 × 2,1 mm.

Le port de données principal prend en charge le protocole USB3.0, la caméra peut fonctionner à 51 ips en mode RAW8. Le port Type-C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie la nuit.

Lors de l'enregistrement d'images, étant donné que la vitesse d'écriture réelle sera affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque SSD de haute qualité pour enregistrer les données afin de tirer pleinement parti des performances de la caméra.

La caméra dispose d'un port 12 V CC 5,5 x 2,1 mm pour fournir suffisamment d'énergie au système de refroidissement TEC. Si vous n'avez pas besoin d'alimenter le refroidissement, il vous suffit de connecter le port Type-C principal, la caméra fonctionnera comme une caméra non refroidie.

Utilisation standard du câble

Système de refroidissement et chauffage anti-buée

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : température cible, vitesse du ventilateur et puissance anti-rosée.

Delta-T standard : 35 ℃-40 ℃ (mode exposition longue), 30 ℃ (mode vidéo), lorsque la température ambiante est de 30 ℃, vitesse du ventilateur de 100 %, chauffage anti-rosée de 1 %.

Réglages Delta-T recommandés : 30 ℃-35 ℃ ​​en dessous de la température ambiante, vitesse du ventilateur de 50 à 70 %, chauffage anti-rosée de 10 %, consommation électrique de 40 à 60 %.

La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut est de 50 %.

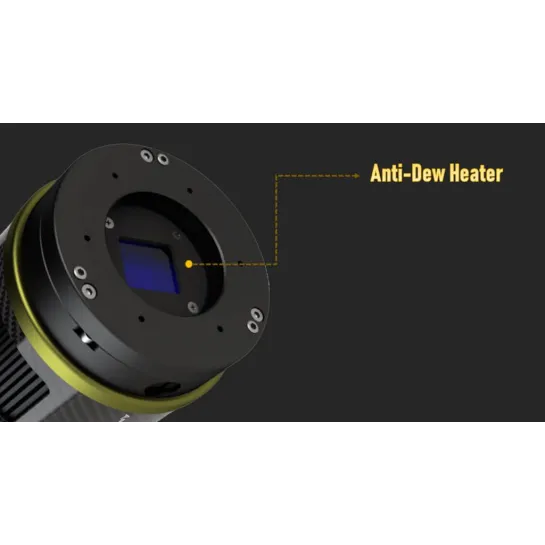

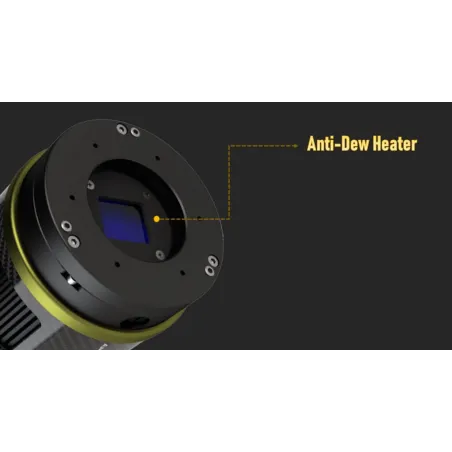

Le problème de la rosée est le plus grand ennemi de l'imagerie astronomique, la caméra est équipée d'un chauffage anti-rosée intégré devant la caméra. La puissance de chauffage est réglable.

Technologie DPS

Les caméras planétaires de Player One Astronomy disposent de la technologie DPS (Dead Pixel Suppression). Le DPS analyse de nombreuses images sombres pour trouver les pixels anormaux fixes et enregistre la carte dans la mémoire de la caméra. En imagerie, à chaque image d'exposition, ces positions de pixels morts se verront attribuer une valeur médiane en fonction des pixels actifs autour de ce pixel anormal.

Mécanisme de protection contre les surtensions et les surintensités

Les caméras Player One produites par le numéro un des joueurs garantissent la sécurité de votre caméra et de vos autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.

Performance

Bruit de lecture

En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Et pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 dispose d'une fonction appelée Sensor Analysis, qui fournit un moyen très simple de tester le bruit de lecture.

Nous avons écrit un tutoriel sur notre site Web : https://player-one-astronomy.com/service/manuals/

Si vous êtes intéressé par les tests de bruit de lecture, vous pouvez l'essayer vous-même, ce qui est très simple.

Courant d'obscurité

Le courant d'obscurité est de 0,08 e/s/pix à -20 ℃ et de 0,1 e/s/pix à 0 ℃.

Courbe QE

Schéma technique

Solutions BFL

Voici quelques solutions BFL 55 mm recommandées pour cet appareil photo. Si vous ne pensez pas au BFL, le mode de connexion est différent.

Contenu dans la livraison
