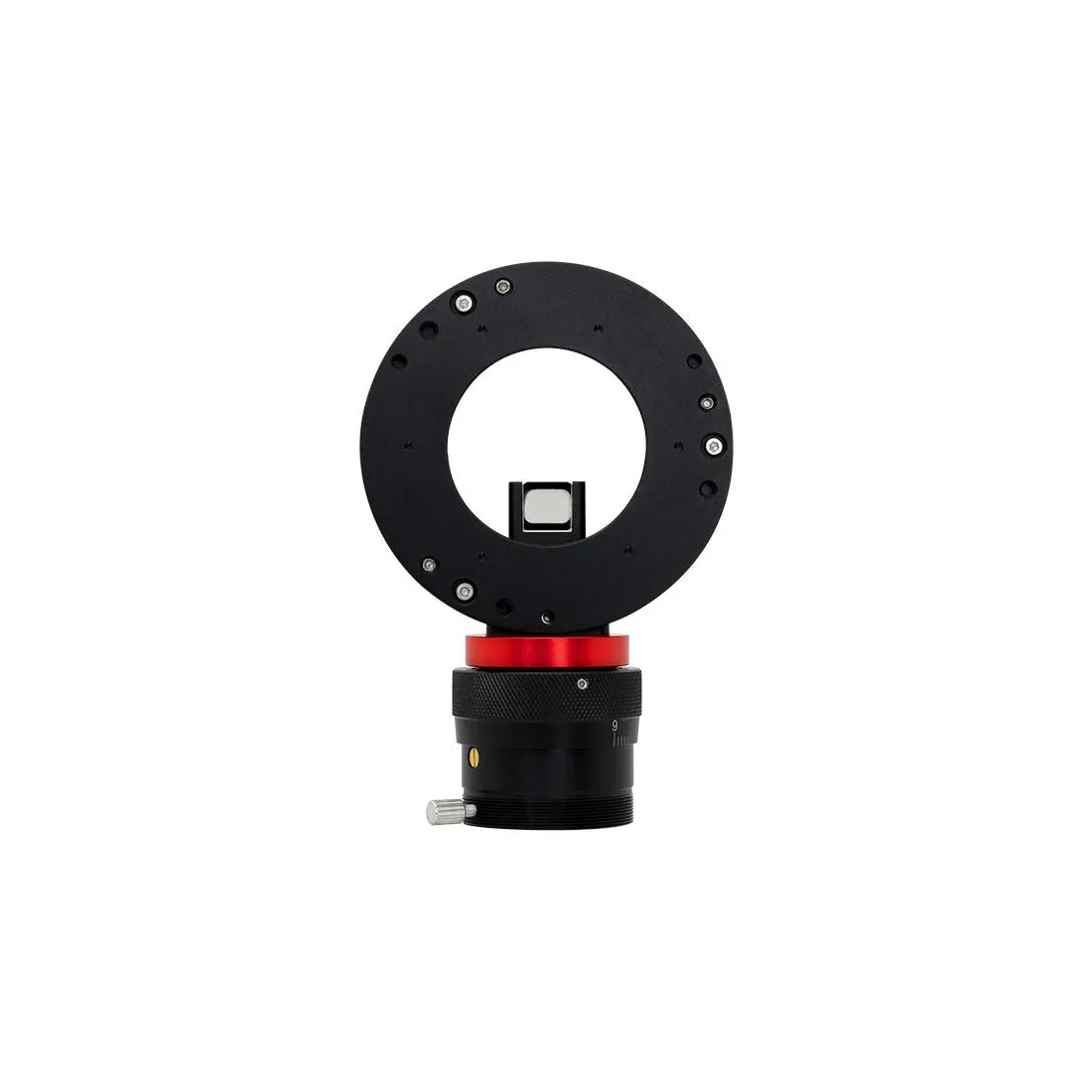

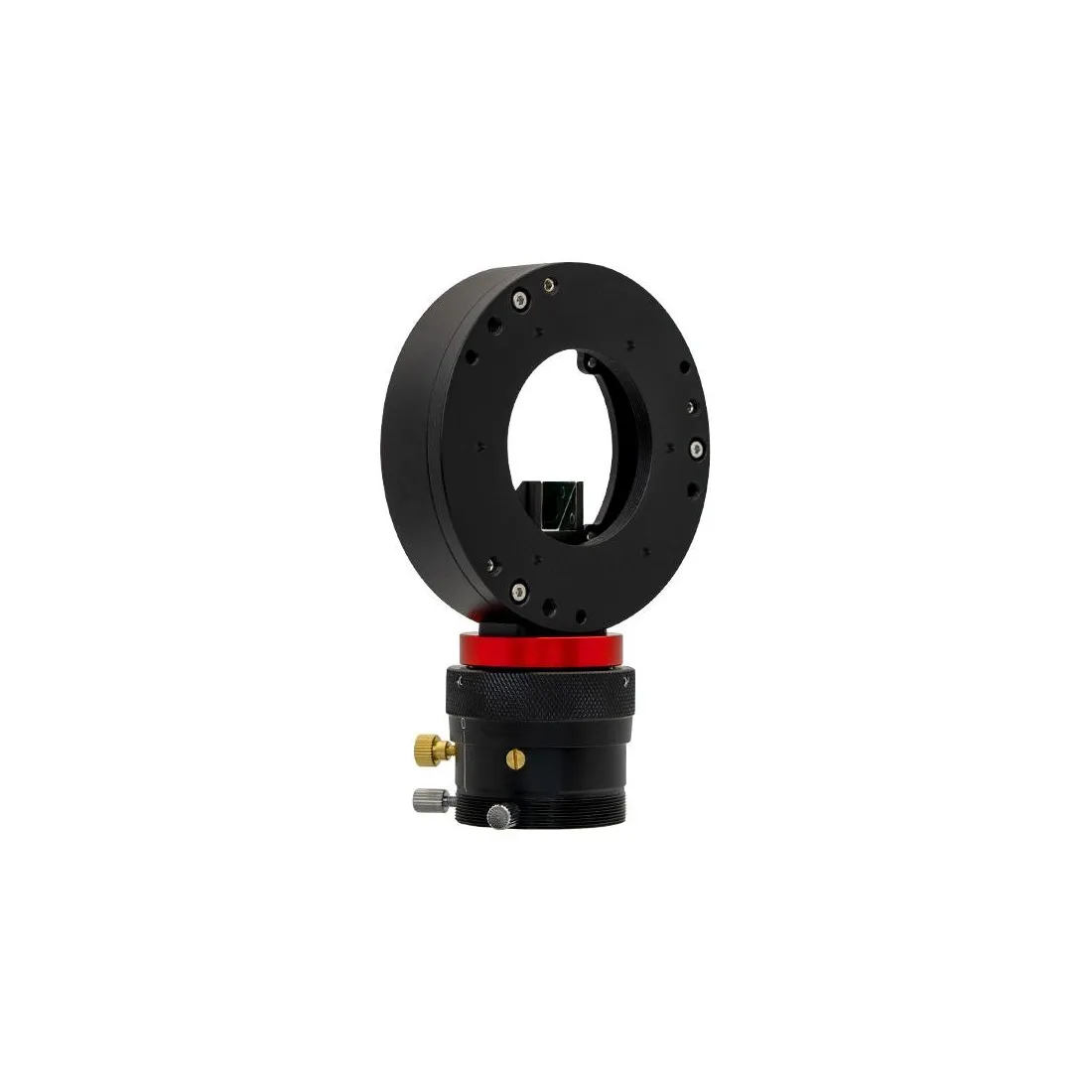

Le ZWO OAG-L (Off-Axis Guider Large) est la nouvelle génération de diviseur optique développée par ZWO pour répondre aux exigences des astrophotographes utilisant des caméras grand format modernes. Successeur du célèbre OAG-M68, il bénéficie d'un prisme plus grand, d'une conception mécanique optimisée et d'une compatibilité étendue avec les caméras d'imagerie et accessoires ZWO de dernière génération.
Grâce à son grand prisme de 12 x 12 mm et à son faible encombrement mécanique de seulement 17,5 mm, l'OAG-L permet de prélever davantage de lumière pour la caméra de guidage tout en préservant le précieux tirage optique nécessaire aux configurations d'imagerie complexes.
Un autoguidage plus précis grâce à un grand prisme de 12 x 12 mm
L'un des principaux atouts du ZWO OAG-L réside dans son large prisme de guidage de 12 x 12 mm, significativement plus généreux que celui de la génération précédente.
Cette surface accrue améliore l'échantillonnage du champ guidé et facilite la détection d'étoiles guides, même dans des zones du ciel moins riches. Le résultat est un autoguidage plus fiable, plus stable et plus précis, particulièrement apprécié lors des longues poses en astrophotographie du ciel profond.

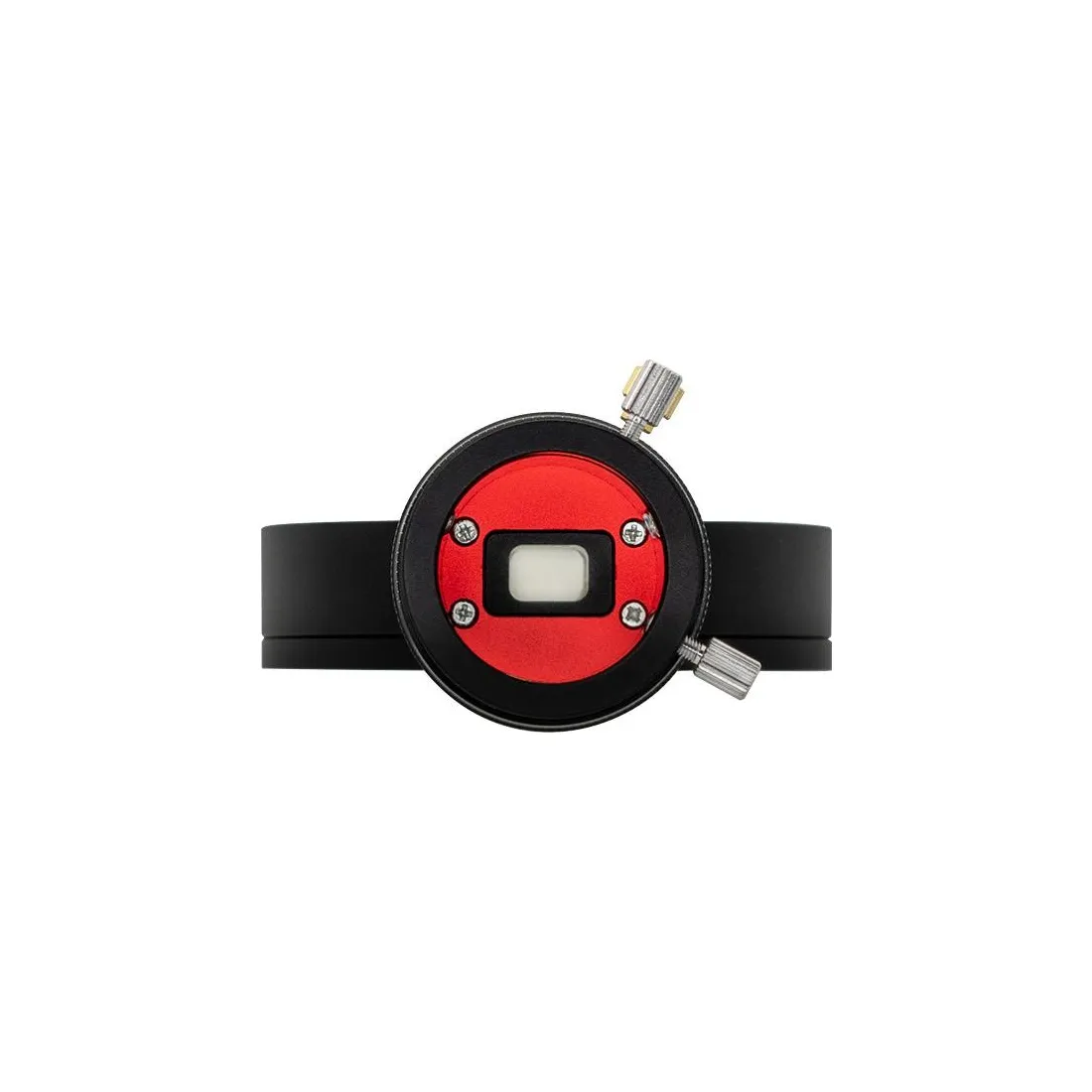

Le prisme est également réglable en hauteur grâce à une vis de maintien permettant d'ajuster sa position afin d'optimiser le guidage tout en évitant toute apparition du prisme dans le champ de la caméra principale.
Veuillez noter :
Lors de l'ajout de ZW-OAG-L dans votre train optique, assurez-vous que le prisme ne bloquera pas le capteur de la caméra.
Vous pouvez utiliser la vis de guidage pour ajuster la longueur de mise au point de la caméra de guidage. Veuillez vous assurer que la distance entre le prisme et la caméra principale et la caméra de guidage est la même. Pour garantir le résultat, il est préférable de le faire le jour car le réglage sera très difficile la nuit.
Bague de tilt M48 incluse pour un alignement optimal du capteur
Le ZWO OAG-L est livré avec une bague de tilt M48 de 5 mm d'épaisseur, un accessoire particulièrement utile pour les configurations astrophotographiques utilisant des capteurs de grande taille. Cette bague permet de corriger d'éventuels défauts d'inclinaison entre le plan du capteur et le plan focal de l'instrument.
Un mauvais alignement mécanique peut provoquer des étoiles allongées ou une dégradation de la qualité d'image sur certaines zones du champ, en particulier avec les capteurs APS-C et plein format. Grâce à cette bague de réglage, il est possible d'ajuster précisément l'orthogonalité du capteur afin d'obtenir une netteté homogène sur l'ensemble de l'image.
L'intégration de cette bague directement dans le kit constitue un véritable avantage pour les astrophotographes exigeants souhaitant exploiter pleinement les performances optiques de leur instrument et de leur caméra.
L'images ci-dessous montre comment incliner la plaque du capteur.
Mise au point hélicoïdale intégrée pour un réglage précis

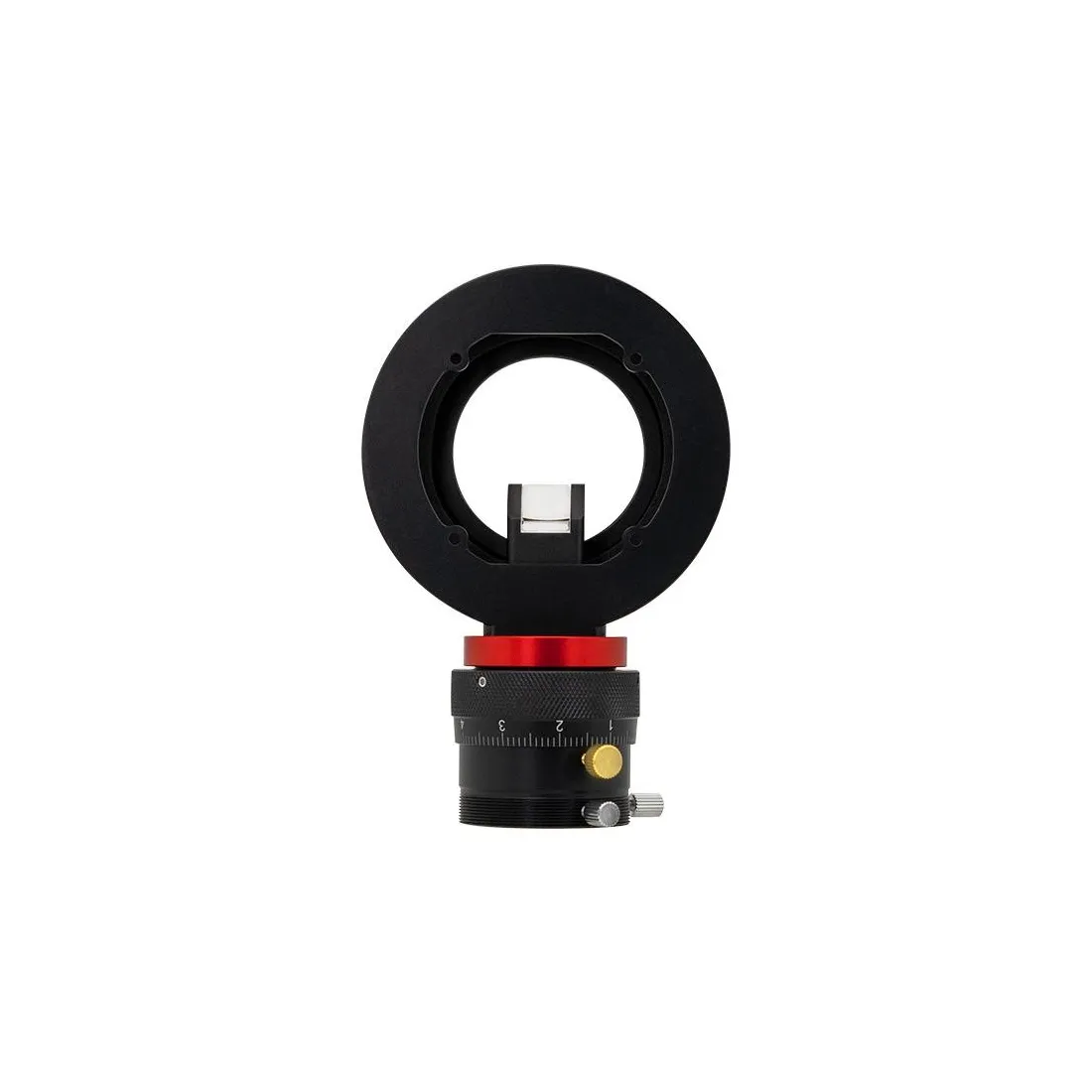

Le ZWO OAG-L intègre un système de mise au point hélicoïdal permettant un ajustement fin et précis de la caméra de guidage.
Cette solution simplifie considérablement la synchronisation de la mise au point entre la caméra principale et la caméra de guidage. Une fois le capteur imageur correctement focalisé, le réglage hélicoïdal permet d'affiner facilement la focalisation du capteur de guidage sans démontage ni ajout d'accessoires supplémentaires.
Pour un fonctionnement optimal, il est impératif que les capteurs d'imagerie et de guidage se trouvent à la même distance optique afin d'atteindre simultanément le foyer.
Une intégration idéale avec les caméras grand format
Le ZWO OAG-L a été spécialement conçu pour accompagner les caméras modernes équipées de grands capteurs.
Il s'intègre parfaitement dans les trains optiques utilisant notamment :
- ZWO ASI6200
- ZWO ASI2600
- ZWO ASI2400
- ASI16200
- Autres caméras à grand capteur nécessitant un guidage hors axe performant
Sa conception mécanique permet une installation derrière un correcteur de coma ou un correcteur de champ, puis devant une roue à filtres ou un porte-filtres, afin de constituer une chaîne d'imagerie parfaitement optimisée.
Compatibilité avec les caméras de guidage
Le ZWO OAG-L est compatible avec les caméras de guidage au format cylindrique 31,75 mm.
Parmi les modèles compatibles :
- ZWO ASI120 Mini
- ZWO ASI174 Mini
- ZWO ASI290 Mini
- ZWO ASI220 Mini
- Caméras de guidage GPCAM au format similaire
Les caméras de guidage équipées uniquement d'une interface T2 standard ne permettent généralement pas d'obtenir la mise au point avec cette configuration.
Compatibilité avec les accessoires ZWO
Le ZWO OAG-L est conçu pour fonctionner avec plusieurs accessoires ZWO dédiés aux configurations grand format.
Compatibilités recommandées :
- Roue à filtres ZWO EFW 7 x 36 mm V2
- Roue à filtres ZWO EFW 5 x 2"
- Roue à filtres ZWO EFW 7 x 2"
- Tiroir à filtres ZWO M54
- Adaptateurs mécaniques ZWO compatibles M54
Cette compatibilité permet de construire des trains optiques cohérents tout en respectant les contraintes de tirage imposées par les correcteurs et réducteurs modernes.
Construction robuste et conception optimisée
Fabriqué intégralement en métal, le ZWO OAG-L offre une excellente rigidité mécanique afin de limiter les flexions différentielles susceptibles de dégrader la qualité du guidage.
Sa faible épaisseur de seulement 17,5 mm constitue un avantage majeur pour les configurations nécessitant un backfocus précis, notamment avec les correcteurs pour capteurs plein format.
Exemples de configuration :
Configuration avec le diviseur optique ZWO OAG-L / Roue à filtre 50.8/36mm / Plaque de tilt / Caméra au format APS-C
Configuration avec le diviseur optique ZWO OAG-L / Roue à filtre 50.8mm / Plaque de tilt / Caméra Plein-Format
Points forts
- Grand prisme de guidage 12 x 12 mm
- Nouvelle génération améliorée du ZWO OAG-M68
- Seulement 17,5 mm d'épaisseur
- Mise au point hélicoïdale intégrée
- Construction entièrement métallique
- Réglage de la hauteur du prisme
- Compatible avec les caméras grand format
- Optimisé pour les caméras ASI6200, ASI2600 et ASI2400
- Compatible avec les roues à filtres ZWO grand format
- Permet un autoguidage précis sans lunette guide
- Réduction des flexions différentielles
- Installation facile dans les trains optiques modernes

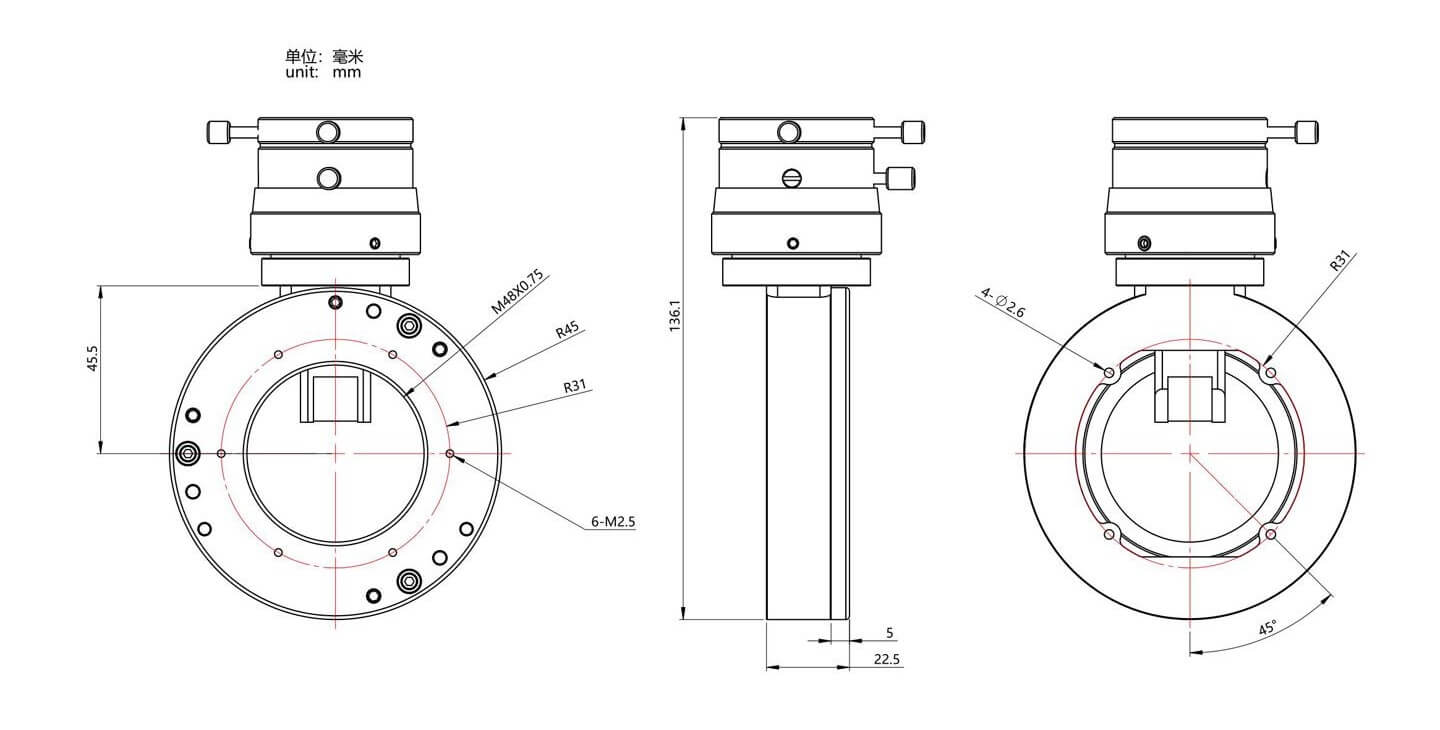

Fiche technique
| Caractéristiques |
Détails |
| Type |
Diviseur optique grand format |
| Construction |
Métal intégral |
| Dimensions du prisme |
12 x 12 mm |
| Épaisseur |
17,5 mm |
| Entrée caméra de guidage |
Coulant 31,75 mm |
| Filetage caméra de guidage |
M42 mâle |
| Sortie principale |
Fixation 4 vis |
| Compatibilité caméra |
ASI2600, ASI6200, ASI2400 et modèles compatibles |
| Réglage du prisme |
Oui |
| Mise au point hélicoïdale |
Oui |
Contenu de la livraison
- 1 diviseur optique ZWO OAG-L
- 1 bague de tilt M48 de 5 mm d'épaisseur
FAQ - Questions fréquentes
Quelle différence entre le ZWO OAG-L et le ZWO OAG standard ?
Le ZWO OAG-L dispose d'un prisme de 12 x 12 mm nettement plus grand que celui du modèle standard. Il est principalement destiné aux caméras équipées de grands capteurs tels que les ASI2600, ASI2400 ou ASI6200.
Le ZWO OAG-L est-il indispensable pour les grands capteurs ?
Pour les capteurs APS-C avancés, plein format ou plus grands, l'OAG-L offre généralement de meilleures performances grâce à son grand prisme qui facilite la recherche d'étoiles guides et améliore la qualité du guidage.
Quelles caméras de guidage sont compatibles ?
Les modèles au format mini avec corps cylindrique 31,75 mm sont recommandés, notamment les ASI120 Mini, ASI174 Mini, ASI290 Mini ou ASI220 Mini.
Pourquoi utiliser un diviseur optique plutôt qu'une lunette guide ?
Le guidage hors axe élimine totalement les flexions différentielles entre le tube principal et une lunette guide. Cela améliore significativement la précision du suivi, notamment lors des longues poses et avec les longues focales.
Comment régler correctement la mise au point ?
La caméra principale doit être mise au point en premier. Ensuite, la caméra de guidage est ajustée grâce au système hélicoïdal intégré jusqu'à obtenir des étoiles parfaitement nettes sur le capteur de guidage.
Que faire si la caméra de guidage ne parvient pas à faire la mise au point ?
Il est conseillé de vérifier le tirage mécanique de l'ensemble du train optique, d'ajuster la hauteur du prisme si nécessaire et de finaliser le réglage grâce à la mise au point hélicoïdale intégrée.
Le prisme peut-il apparaître sur les images ?
Non, lorsqu'il est correctement réglé. La hauteur du prisme est ajustable afin de maximiser le guidage tout en évitant toute obstruction du champ de la caméra principale.
Avec quelles roues à filtres le ZWO OAG-L est-il compatible ?
Il est notamment compatible avec les roues à filtres ZWO EFW 7 x 36 mm V2, EFW 5 x 2" et EFW 7 x 2", ainsi qu'avec plusieurs accessoires M54 de la marque ZWO.
