Caméra Player One ARTEMIS-M Pro monochrome refroidie

Caméra ARTEMIS-M Pro refroidie IMX492

La gamme de caméras refroidies Ciel profond est la gamme de produits la plus avancée de l'histoire de Player One. ils ont commencé le projet à partir de 2021, à travers de nombreuses modifications et reconstructions, ils ont réalisé cette version finale.
Il apporte une technologie et un design les plus récents, une une gamme de caméra très abouti.

L'alimentation n'est pas incluse dans l'emballage de la caméra, lien d'alimentation 12 V 5 A de haute qualité en Produits lier.

Téléchargement des pilotes et logiciels: http://player-one-astronomy.com/service/software/
Téléchargement des manuels: http://player-one-astronomy.com/service/manuals/

Nouveau design de pointe

Le polygone comme l'hexagone régulier est très Player One, Player one veulent rendre leurs caméra le plus beau et pratique possible.

Après de nombreux essais, Player one fixe le style final, qui utilise un octogone scientifique et technologique pour construire la ligne de corps principale, complétée par des chanfreins ronds pour obtenir à la fois rigidité et flexibilité.

La pièce avant est ronde pour éviter la diffraction sur RASA. Le rouge positif, qui ressemble à un feu d'été, est assorti au noir discret et stable, et le processus de glaçage ultra-fin sur toute la surface donne à l'appareil photo un aspect luxueux et frais, tout en conservant le style Player One.

La caméra refroidie Artemis-M Pro (IMX492) est développée par Player One Astronomy, elle est conçue pour l'imagerie du ciel profond avancée.
Elle adopte le capteur couleur au format Sony IMX492 4/3″ La taille de pixel de 2.315 um permet une profondeur de puits de 18.6 Ke avec un total de 48 MP (la résolution est de 8288*5648) et la diagonale est de 23,2 mm.

Plaque à tilt à 4 points

Lors de la prise de vue d'objets du ciel profond, l'utilisation de la plaque d'inclinaison du capteur est maintenant facilité par l'apparition de 4 point de réglage utilisable par l'arrière de la caméra et non plus par l'avant comme beaucoup d'autre caméra d'autres marques.

Le réglage en 4 points permet de savoir plus facilement quel coin doit être ajusté. un tampon en éponge haute densité intégré peut bloquer la lumière de l'espacement latérales sans aucune fuite.

Pour comprendre la méthode d'ajustement en 4 points, nous avons fait un exemple pour les utilisateurs :

Refroidissement Capteur

La série de caméras refroidies Player One utilise une unité de refroidissement TEC à 2 étages, après avoir amélioré la conception de la structure pour rejeter la chaleur dans la chambre de la caméra, la caméra Delta-T peut atteindre plus de 40 ℃.

512MB DDR3 Cache

En tant qu'amélioration, le cache DDR3 des caméras refroidies est augmenté à 512 Mo. Il aide à stabiliser et à sécuriser la transmission des données, il évite efficacement la perte de trame et réduit considérablement le bruit de lecture.

Avec le cache DDR3, la caméra n'a plus d'exigences élevées en matière de besoins informatiques, elle aura toujours d'excellentes performances même si elle est connectée à un port USB 2.0.

STARVIS Technology

Caméra refroidie Artemis-C Pro (IMX294) basée sur la technologie Sony STARVIS, il s'agit de la technologie de pixels rétro-éclairés utilisée dans les capteurs d'image CMOS.

Format 4/3″

La caméra refroidie Artemis-M Pro a un format 4/3″ (19,2 mm * 13 mm), cette taille est très populaire pour l'imagerie Ciel profond.

Mode Pixel BIN

Le capteur IMX492 a un pixel natif de 48 mégapixels, pas besoin de déverrouiller quoi que ce soit et n'a besoin d'aucune technologie pour le faire. Une fois que vous savez cela, la description suivante sera très facile à comprendre.

Profondeur 12 bits : IMX492 dispose d'un CAN 12 bits sur puce. Lorsque vous utilisez le mode BIN1, IMX492 a 48 mégapixels, la taille des pixels est de 2,315 um et la profondeur de bits est de 12 bits (4096 niveaux).

Profondeur 14 bits : lorsque vous utilisez le mode matériel BIN2, IMX492 aura 11,7 mégapixels, la taille des pixels est de 4,63 um et la profondeur de bits s'étend jusqu'à 14 bits (16384 niveaux).

BIN1 et BIN2 entraîneront également la modification du Fullwell, du FPS et du bruit de lecture.

Le logiciel BIN prend en charge les modes BIN2, BIN3 et BIN4 (et nous fournissons Sum BIN et Average BIN), mais Hardware BIN n'a que le mode BIN2 (Sum BIN).

ADC 14bit

Le capteur IMX294 dispose d'un ADC 14 bits sur puce. 14 bits (16384 niveaux) offrent une résolution d'échantillonnage supérieure à 12 bits (4096 niveaux).

Port USB Type C

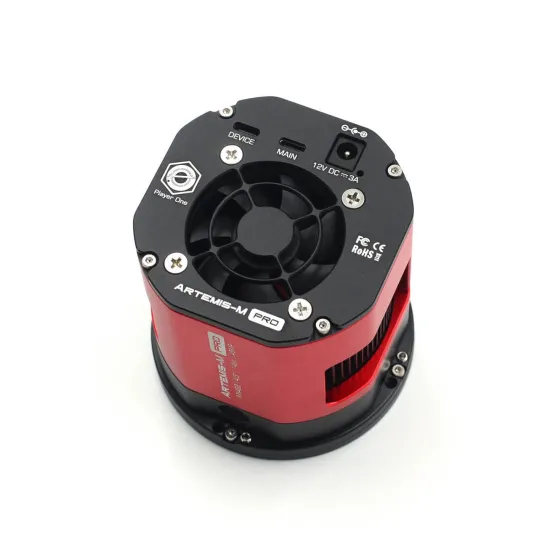

La pièce arrière de la caméra refroidie dispose de 2 ports de données de type C et d'un port d'alimentation 12 V CC 5,5 × 2,1 mm.

Le port de données principal prend en charge le protocole USB3.0, l'appareil photo peut fonctionner à 33ips en mode RAW8. Le port de type C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie la nuit.

Lors de l'enregistrement d'images, étant donné que la vitesse d'écriture réelle sera affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque SSD de haute qualité pour enregistrer les données afin de profiter pleinement des performances de la caméra.

La caméra dispose d'un port 12V DC5.5*2.1mm pour fournir suffisamment de puissance au système de refroidissement TEC. Si vous n'avez pas besoin d'allumer le refroidissement, il vous suffit de connecter le port principal de type C, la caméra fonctionnera comme une caméra non refroidie.

Utilisation standard du câble

Système de refroidissement et chauffage anti-Buée

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : la température cible, la vitesse du ventilateur et la puissance anti-rosée.

• Delta-T standard : 40 ℃ (±2 ℃), lorsque la température ambiante est de 30 ℃, vitesse du ventilateur 100 %, le réchauffage 0 %.
• Paramètres Delta-T recommandés : 35 ℃ en dessous de la température ambiante, vitesse du ventilateur 70 %, réchauffage 10 %, consommation électrique 40 à 60 %.

La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut est de 70 % de vitesse.

Le problème de buée est le plus grand ennemi de l'imagerie astro, la caméra a intégré le chauffage anti-rosée devant la caméra. La puissance de chauffe est réglable.

Mécanisme de protection contre les surtensions et les surintensités

Les caméras Player One garantissent la sécurité de votre caméra et d'autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.

Performance

À gain= 0, la caméra a une plage dynamique de 13 stop et une capacité de puits complète de 65,8 Ke, le bruit de lecture est de 7,8e.

HCG ouvre à gain=120, la caméra a une plage dynamique de 12,97 arrêts et 14,5Ke, le bruit de lecture chute à seulement 1,8e.

BIN1 mode

en mode BIN1, Artemis-M PRO démarre avec Gain 110.

Bruit de lecture

En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Et pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 a une fonction appelée Sensor Analysis, fournit un moyen très simple de tester le bruit de lecture.

Player one écrit un tutoriel sur notre site: https://player-one-astronomy.com/service/manuals/
Si vous êtes intéressé par les tests de bruit de lecture, vous pouvez l'essayer vous-même, ce qui est très simple.

Image de Dark

Voici un Dark de la Artemis-M PRO, Gain = 0, décalage = 5, exposition = 300 s, Temp = -20 ℃

Dark Current

Le courant d'obscurité n'est que de 0,0004 e/s/pix à -20℃ et de 0,0021e/s/pix à 0℃. Dans toute la courbe, le courant d'obscurité ressemble presque à une ligne droite, ce qui peut prouver que la caméra Poseidon est de très bonne qualité.

Courbe de QE

Schéma mécanique

Solution d'installation

Contenu de la livraison

Caractéristiques

• Capteur: New SONY IMX492 4/3" CMOS (mono)
• Diagonal: 23.2mm
• Total Pixels: 48 Mega Pixels
• Max Resolution:
  8288×5648 @bin1
  4144×2824 @bin2
• Taille de Pixel : 2.315μm
• Taille de capteur: 19.2mm×13mm
• Frame Rate:
  8FPS@BIN1（10bit）
  33FPS@BIN2 (10bit)
• Shutter: Rolling shutter
• Plage d'exposition: 32μs-2000s
  Bruit de lecture:
  7.7-1.46e @bin1
  7.8-1.2e @bin2
• Full Well:
  18.6Ke @bin1
  65.8Ke @bin2
• QE: ≈90%
• ADC:
  12bit @bin1
  14bit @bin2
• Systeme de refroidissement: Composant de refroidissement TEC à 2 étages de haute qualité
• Alimentation requise : 12V – 3A Max (en option)
• Delta T: 40℃ ± 2℃ (sous la température ambiante)
• Hublot de protection: D46*2MM Revêtement multicouche AR Plus (anti-reflet) de haute qualité
• Data Port: Type-C USB3.0/USB2.0
• Adapteur: M48X0.75, 2", 1.25"
• Backfocus: 17.5mm, 12.5mm (sans la plaque à tilt)
• Diamètre: 90mm
• Poids: 650g
