ZWO ASI533MM-Pro : une caméra monochrome haute sensibilité pour l'astrophotographie du ciel profond
La ZWO ASI533MM-Pro est une caméra CMOS monochrome refroidie spécialement conçue pour l'imagerie du ciel profond. Grâce à son capteur Sony IMX533 de 9 millions de pixels au format 1", elle associe une excellente sensibilité, un très faible bruit électronique et une grande dynamique afin de produire des images détaillées, même sur les objets les plus faibles.
Son capteur carré de 3008 × 3008 pixels, associé à des pixels de 3,76 µm, constitue un excellent compromis entre résolution, échantillonnage et champ photographique. Cette caméra s'adresse aussi bien aux astrophotographes expérimentés qu'aux utilisateurs souhaitant évoluer vers une solution monochrome performante.
Important : cette caméra nécessite une alimentation externe comprise entre 11 et 15 V (12 V / 3 A recommandé). L'alimentation USB seule ne permet pas le fonctionnement du système de refroidissement.

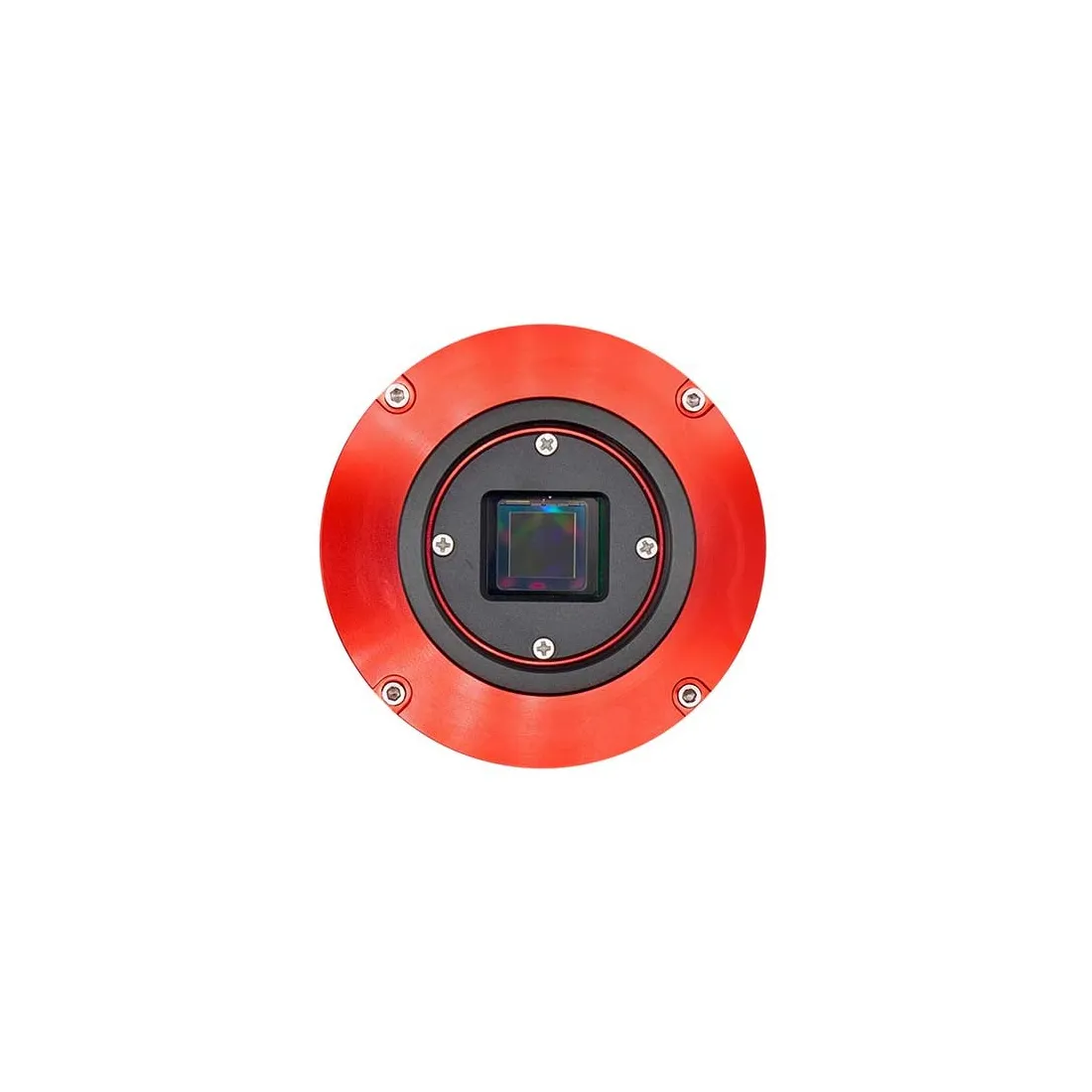

Un capteur Sony IMX533 monochrome de dernière génération

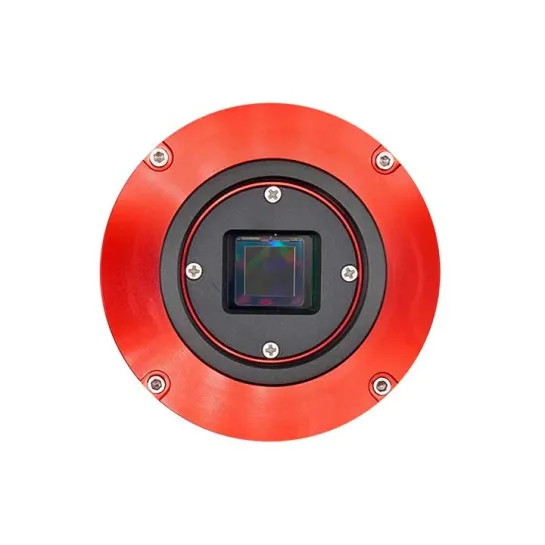

Au cœur de l'ASI533MM-Pro se trouve le capteur CMOS monochrome Sony IMX533 utilisant la technologie Exmor R Back-Illuminated (BSI). Cette architecture rétro-éclairée améliore considérablement la collecte de lumière tout en réduisant le bruit électronique.
Le capteur offre :
- 9 millions de pixels (3008 × 3008 px)
- Format 1"
- Surface utile de 11,31 × 11,31 mm (127,91 mm²)
- Pixels de 3,76 µm
- Pleine capacité de charge de 50 000 électrons
- Rendement quantique maximal atteignant 91 %
- Sensibilité particulièrement élevée, notamment en imagerie des nébuleuses en Hα (656 nm)
Cette très forte efficacité lumineuse permet de tirer pleinement parti des filtres LRGB et à bande étroite.

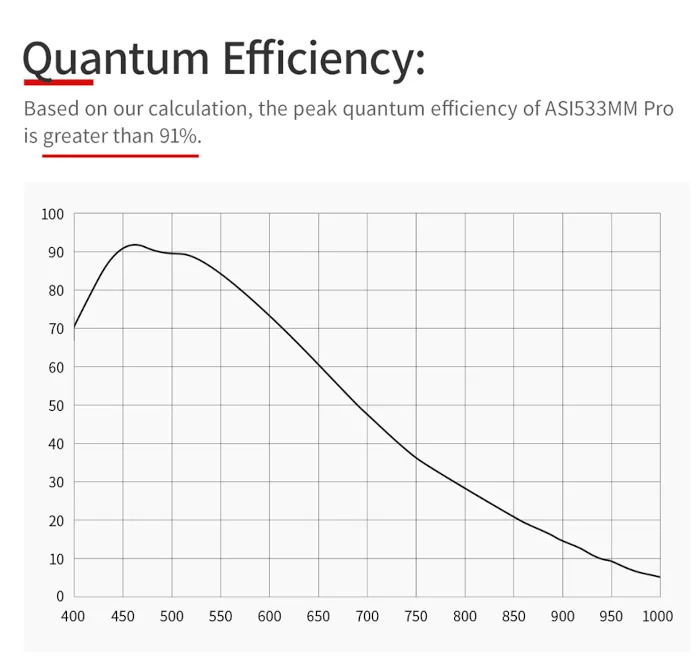

Rendement quantique
Refroidissement performant pour les longues poses
La caméra intègre un refroidissement thermoélectrique régulé par module Peltier associé à un ventilateur silencieux.
Le système permet d'abaisser la température du capteur jusqu'à 35 °C sous la température ambiante, réduisant fortement le courant d'obscurité et le bruit thermique lors des poses longues.
Cette stabilité thermique améliore également la reproductibilité des images de calibration (darks), indispensable pour obtenir des traitements de haute qualité.

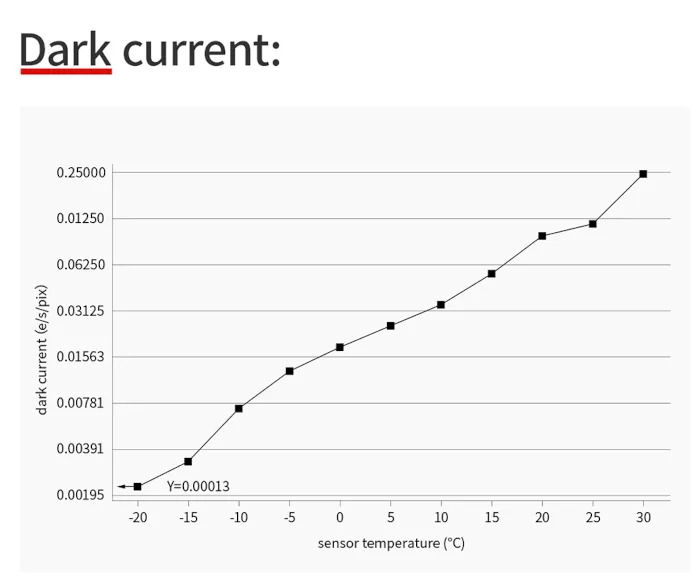

Courant d'obscurité
Excellente dynamique et faible bruit électronique
L'ASI533MM-Pro bénéficie d'une électronique particulièrement performante offrant :
- une dynamique de 14 bits ;
- un bruit de lecture extrêmement faible compris entre 1 et 3,8 électrons ;
- une mémoire tampon DDR3 de 256 Mo, garantissant un transfert stable des données ;
- une réduction de l'électroluminescence ("amp glow"), évitant les halos parasites sur les longues poses.
Ces caractéristiques permettent d'obtenir des images très propres, même lors d'acquisitions à gain élevé.

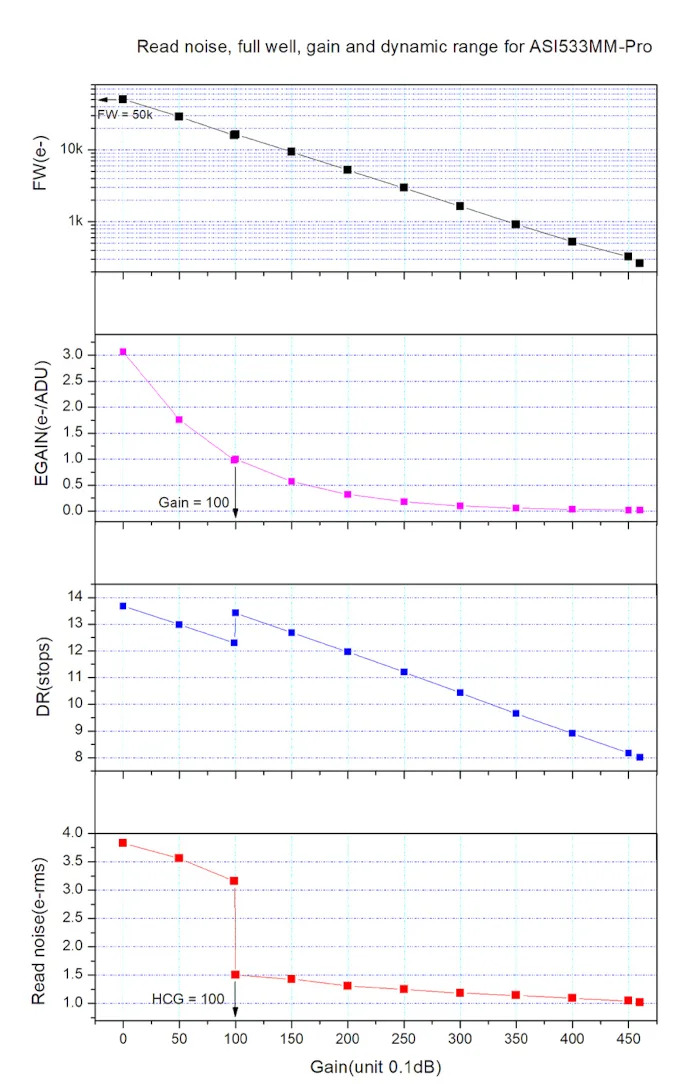

Bruit de lecture
Rapide également pour l'imagerie planétaire
Bien qu'optimisée pour le ciel profond, la ZWO ASI533MM-Pro peut également être utilisée en imagerie planétaire.
Elle atteint notamment :
- 20 images/seconde en pleine résolution (3008 × 3008 px) ;
- jusqu'à 216 images/seconde en 320 × 240 pixels.
Ses temps de pose s'étendent de 32 µs à 1000 secondes, offrant une grande polyvalence selon les applications.

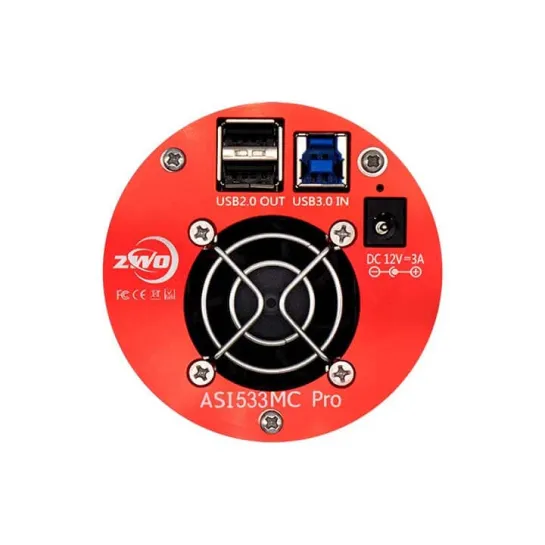

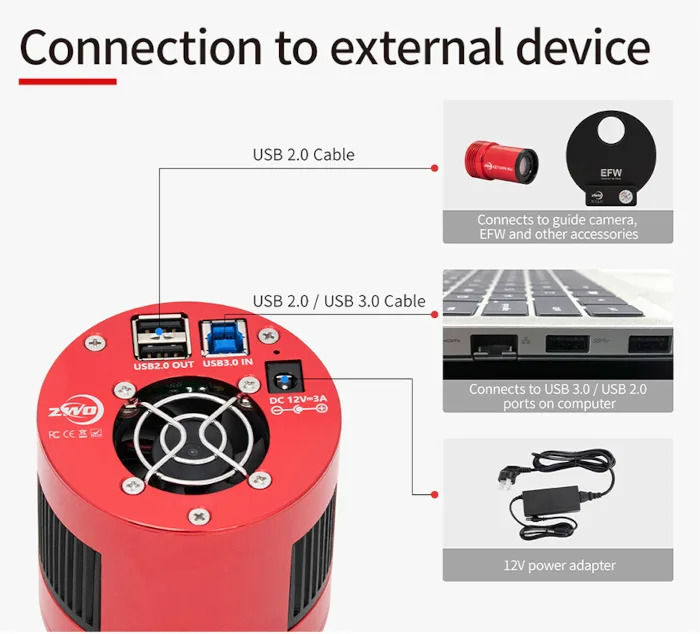

Connectique complète et intégration facile

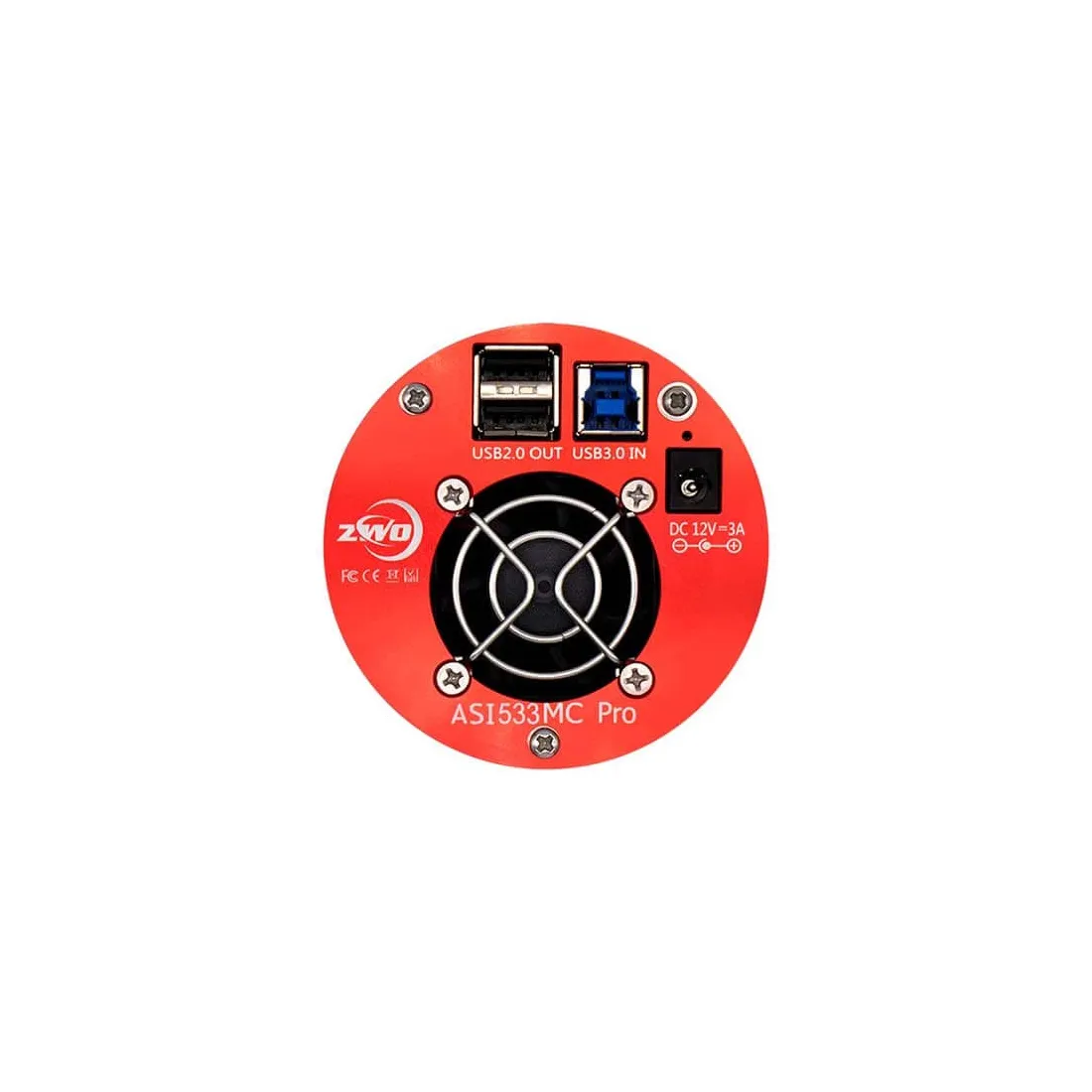

La caméra dispose d'une connectique moderne permettant de construire facilement une chaîne d'imagerie performante.
Elle comprend :
- un port USB 3.0 pour le transfert rapide des images ;
- deux ports USB 2.0 destinés à connecter directement une roue à filtres, un porte-oculaire motorisé ou d'autres accessoires ;
- un raccord 2" avec filetage femelle T2 (M42x0,75) ;
- un backfocus de 6,5 mm ou 17,5 mm avec l'adaptateur T2 fourni.
Les nombreux adaptateurs et bagues livrés permettent de s'intégrer facilement à la majorité des configurations d'astrophotographie.
Compatible avec les principaux logiciels d'astronomie
La ZWO ASI533MM-Pro est compatible avec un très grand nombre de logiciels d'acquisition et de pilotage.
Elle fonctionne notamment avec :
- ASIStudio
- ASCOM / Alpaca
- NINA
- Prism
- SharpCap
- FireCapture
- MaximDL
- PHD2
- AllSkyEye
- KStars / Ekos (Linux)
- AstroImager et AstroTelescope (macOS via Indigo)
- DirectShow
- TWAIN
Des pilotes sont disponibles pour Windows, Linux, ARM Linux et macOS.

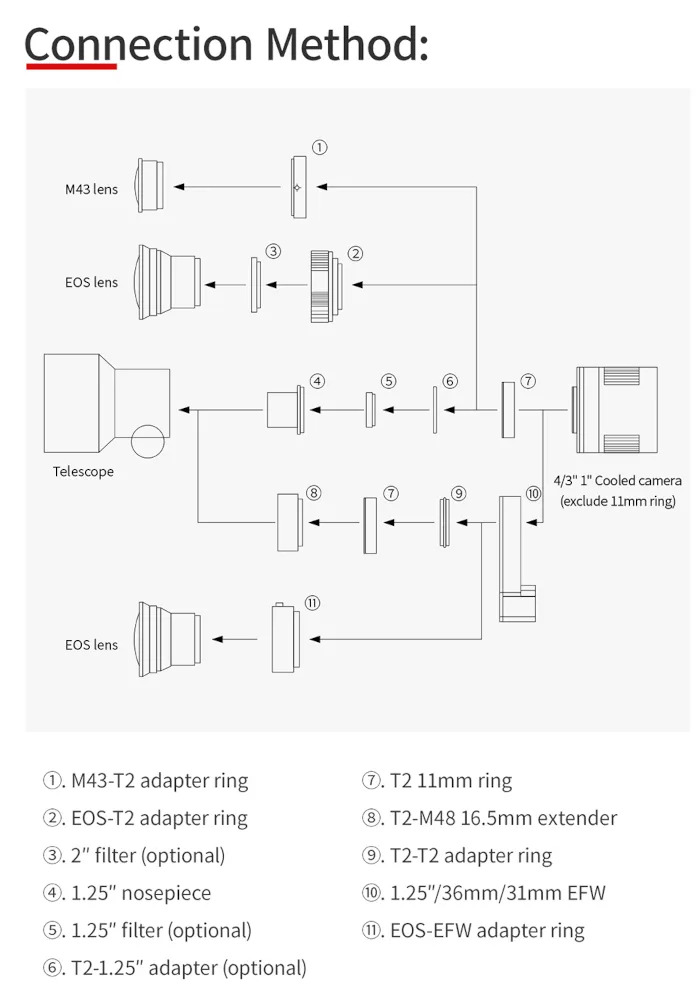

System chart de l'ASI 533MM-Pro

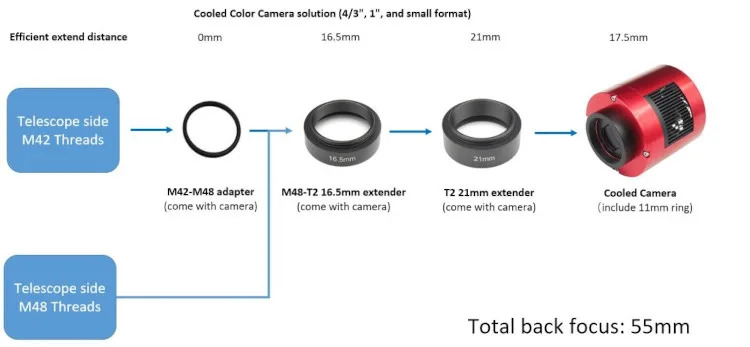

Montage de la caméra pour avoir un backfocus de 55mm

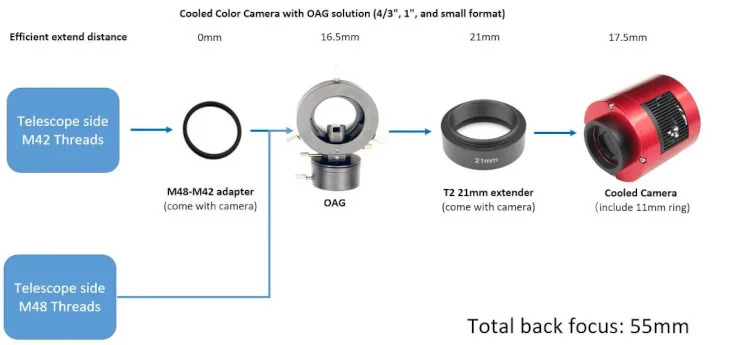

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

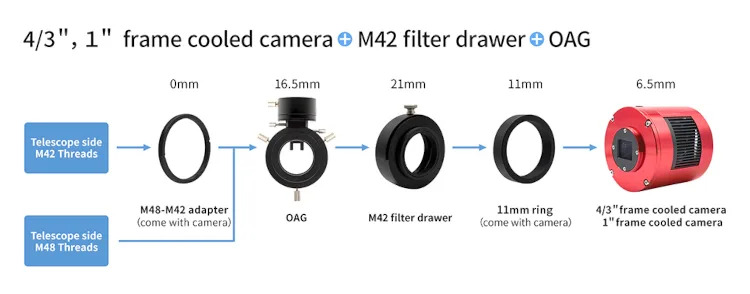

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

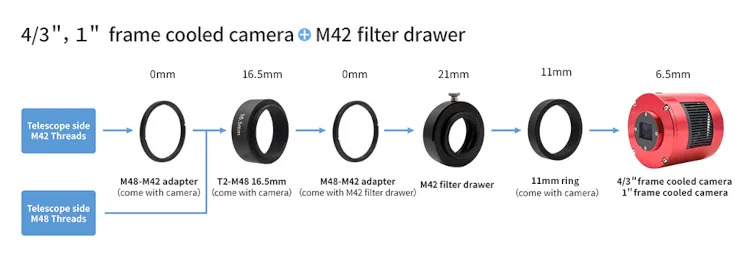

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

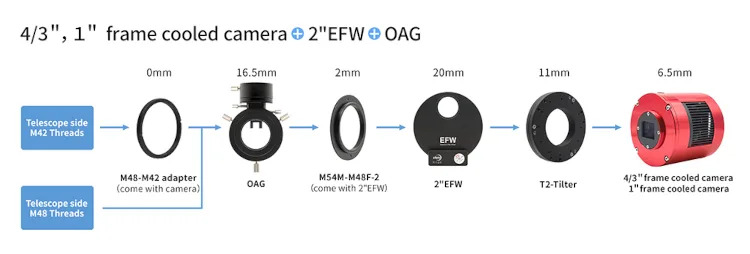

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm
Points forts
- Capteur CMOS monochrome Sony IMX533 rétro-éclairé (Back-Illuminated)
- 9 millions de pixels (3008 × 3008 px)
- Rendement quantique maximal de 91 %
- Refroidissement thermoélectrique régulé jusqu'à -35 °C sous la température ambiante
- Très faible bruit de lecture (1 à 3,8 e-)
- Réduction de l'électroluminescence (amp glow)
- Dynamique 14 bits
- Mémoire tampon DDR3 de 256 Mo
- Port USB 3.0 et deux ports USB 2.0 intégrés
- Compatible ASIStudio, ASCOM, NINA, Prism, SharpCap, FireCapture, PHD2 et de nombreux autres logiciels
- Nombreux adaptateurs fournis pour faciliter l'installation
Fiche technique
Capteur
- Modèle : Sony IMX533
- Type : CMOS monochrome
- Format : 1"
- Résolution : 3008 × 3008 pixels (9 mégapixels)
- Taille des pixels : 3,76 µm
- Surface : 127,91 mm² (11,31 × 11,31 mm)
- Pleine capacité : 50 000 e-
- Rendement quantique maximal : 91 %
- Réduction de l'électroluminescence (amp glow) : Oui
Performances
- Gamme dynamique : 14 bits
- Bruit de lecture : 1 à 3,8 e-
- Temps de pose : 32 µs à 1000 s
- Cadence maximale :
- 3008 × 3008 : 20 images/s
- 1920 × 1080 : 54 images/s
- 1280 × 720 : 80 images/s
- 640 × 480 : 117 images/s
- 320 × 240 : 216 images/s
Refroidissement
- Refroidissement thermoélectrique régulé
- Différentiel maximal : -35 °C sous la température ambiante
Connectique
- 1 port USB 3.0
- 2 ports USB 2.0
- Entrée mécanique : coulant 2" mâle avec filetage femelle T2 (M42x0,75)

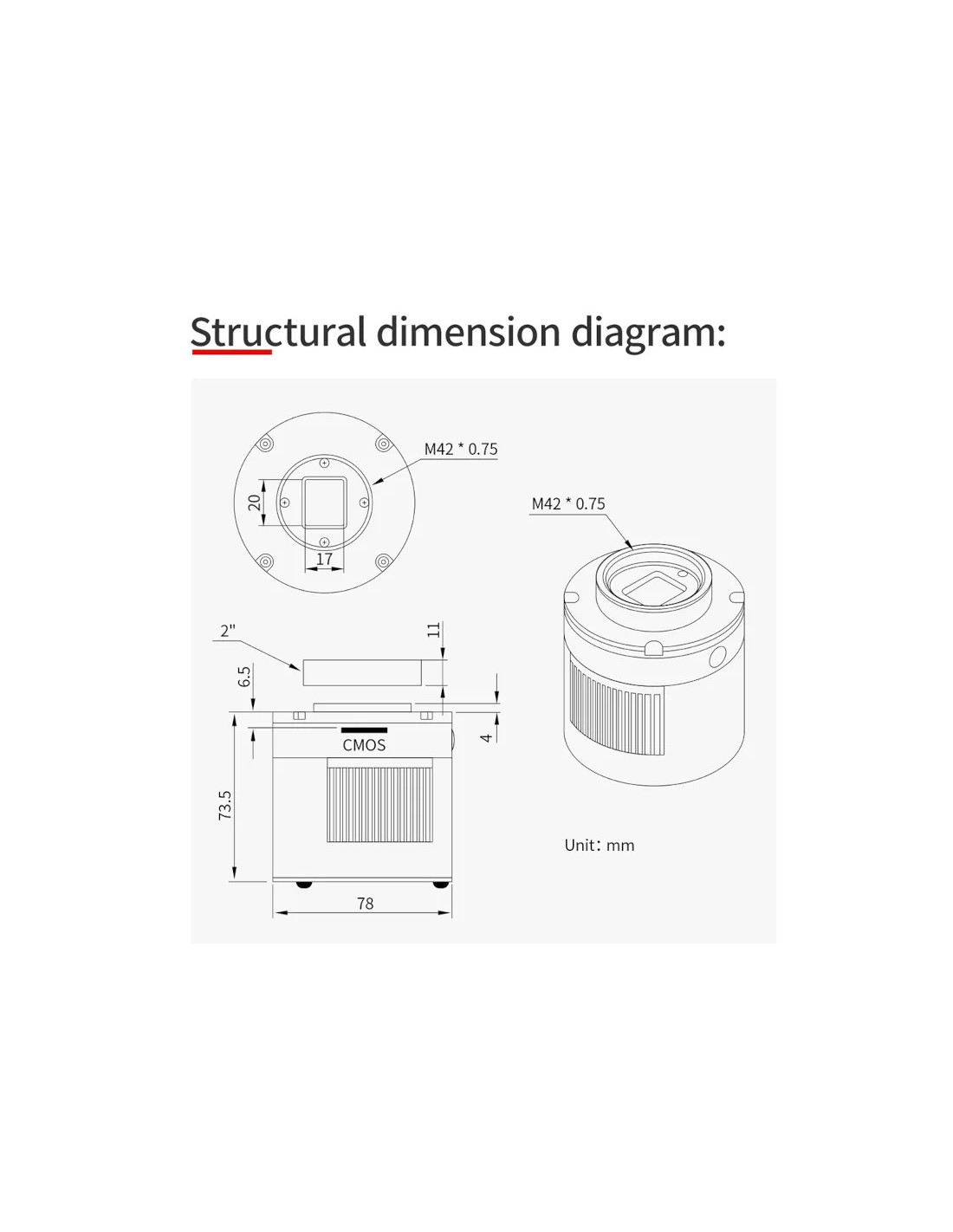

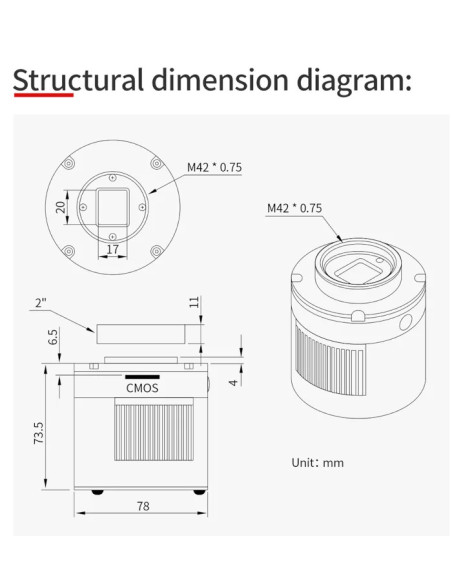

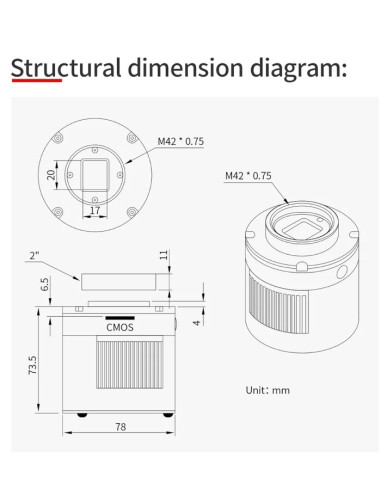

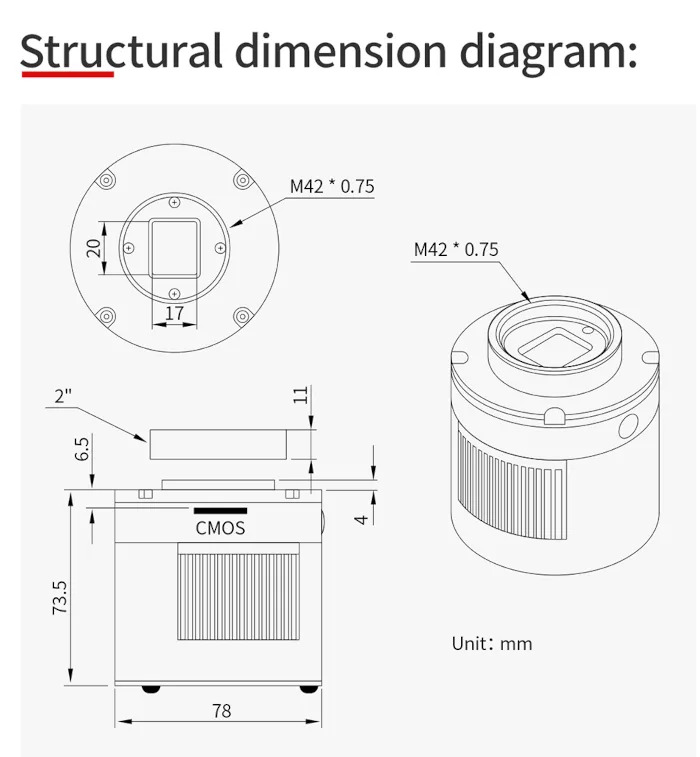

Mécanique
- Backfocus : 6,5 mm ou 17,5 mm avec adaptateur T2
- Dimensions : 78 × 73,5 mm
- Poids : 470 g
Alimentation
- 12 V / 3 A recommandé
- Plage de fonctionnement : 11 à 15 V
Conditions d'utilisation
- Température de fonctionnement : -5 °C à +45 °C
- Température de stockage : -20 °C à +60 °C
- Humidité de fonctionnement : 20 à 80 %
- Humidité de stockage : 20 à 95 %

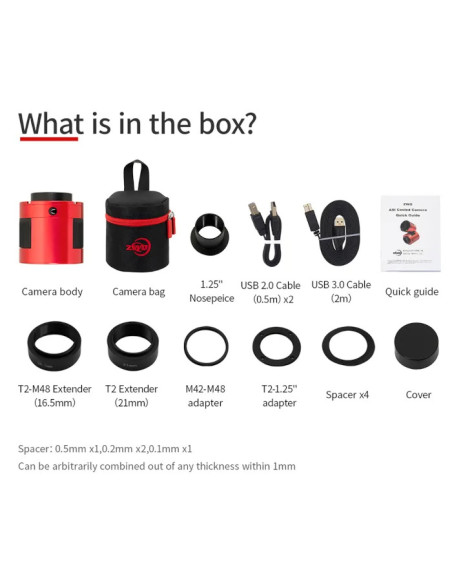

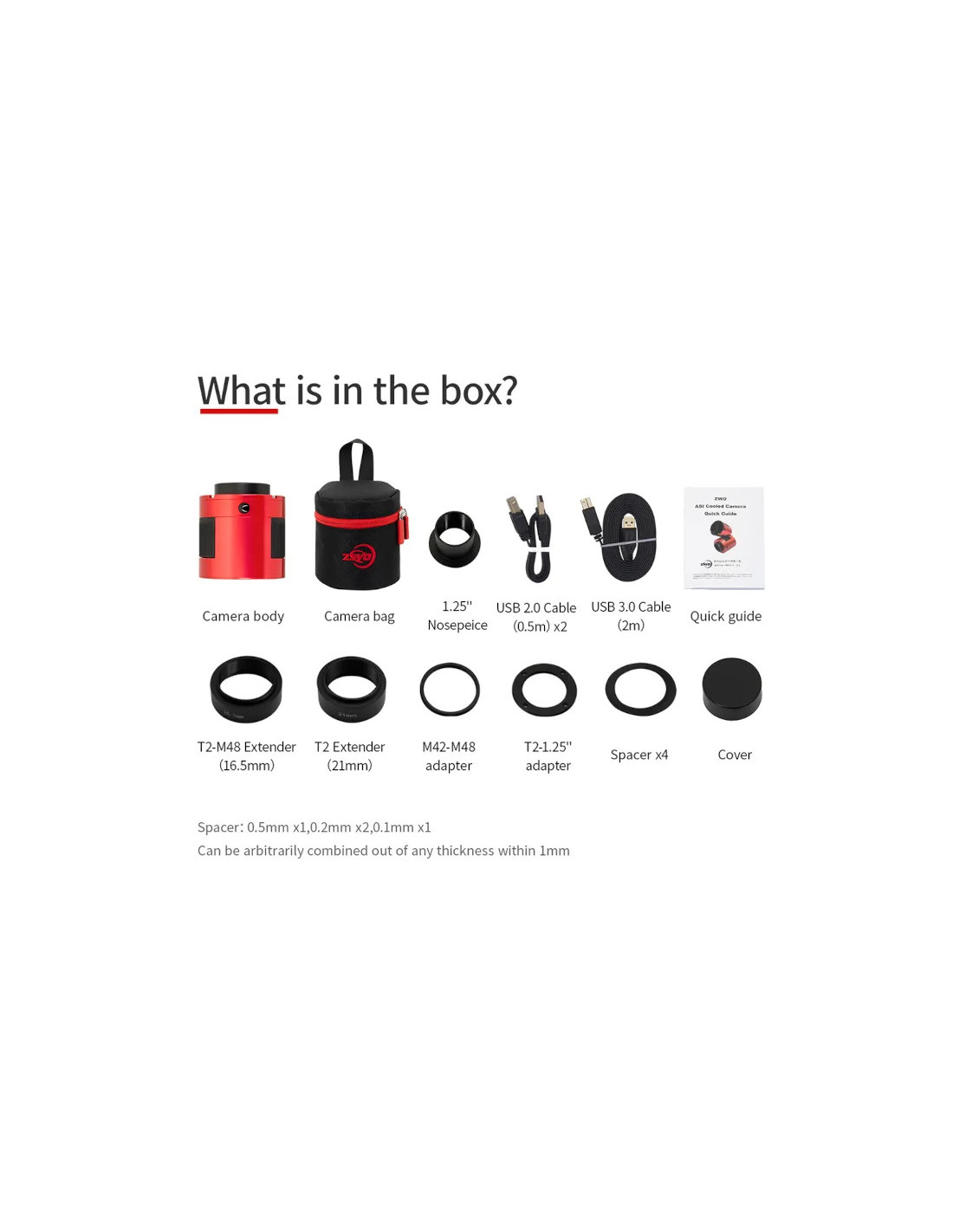

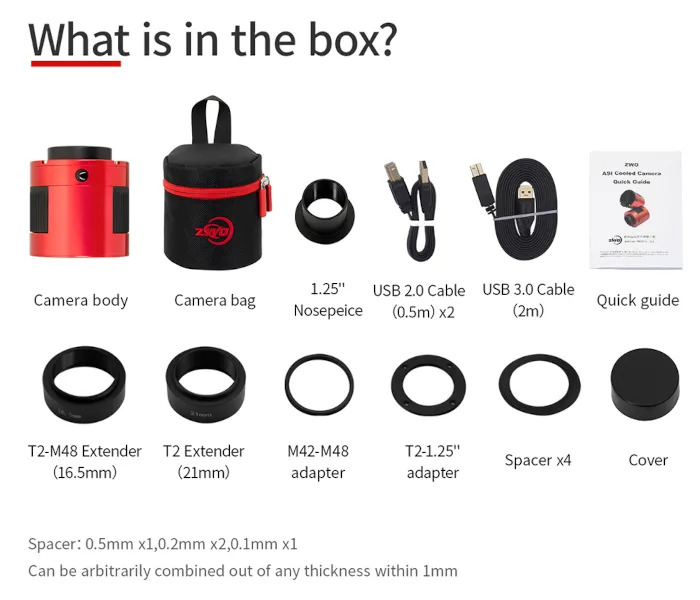

Contenu de la livraison
- 1 caméra ZWO ASI533MM-Pro monochrome refroidie
- 1 adaptateur M42 mâle vers coulant 1,25" mâle
- 1 câble USB 2.0 de 0,5 m
- 1 câble USB 3.0 de 2 m
- 1 adaptateur T2 vers M48 de 16,5 mm
- 1 bague d'espacement T2 de 21 mm
- 1 bague M42 vers M48
- 1 réducteur M42 mâle vers coulant 1,25" femelle pour filtre 31,75 mm
- 1 jeu de 4 bagues d'espacement M42 (0,1 mm, 0,2 mm ×2 et 0,5 mm)
- 1 sacoche de protection
FAQ - Questions fréquentes
La ZWO ASI533MM-Pro est-elle destinée au ciel profond ou au planétaire ?
Elle est principalement conçue pour l'imagerie du ciel profond grâce à son capteur refroidi, sa grande sensibilité et son très faible bruit. Elle peut néanmoins être utilisée en planétaire grâce à ses cadences pouvant atteindre 216 images par seconde en résolution réduite.
Pourquoi choisir une caméra monochrome ?
Une caméra monochrome capte davantage de lumière qu'une caméra couleur puisqu'aucune matrice de Bayer ne filtre les photons. Elle offre ainsi une meilleure sensibilité, une résolution supérieure et permet de réaliser des images LRGB ou à bande étroite de très haute qualité.
Quel est l'intérêt du refroidissement intégré ?
Le refroidissement thermoélectrique réduit fortement le bruit thermique lors des poses longues. Les images présentent ainsi un meilleur rapport signal/bruit, particulièrement utile pour photographier les nébuleuses et les galaxies.
La caméra souffre-t-elle d'électroluminescence (amp glow) ?
Non. La ZWO ASI533MM-Pro dispose d'un système de réduction de l'électroluminescence qui supprime ce phénomène parasite, facilitant le traitement des images longues poses.
Une alimentation externe est-elle obligatoire ?
Oui. Comme toutes les caméras ZWO refroidies, l'ASI533MM-Pro nécessite une alimentation externe comprise entre 11 et 15 V, avec une alimentation 12 V / 3 A recommandée pour assurer le fonctionnement du système de refroidissement.
Quels logiciels sont compatibles ?
La caméra est compatible avec ASIStudio, NINA, Prism, SharpCap, FireCapture, PHD2, MaximDL, ASCOM, Alpaca, KStars/Ekos sous Linux ainsi qu'avec les solutions macOS compatibles Indigo. Elle fonctionne également avec les plateformes Windows, Linux, ARM Linux et macOS.
