La caméra couleur Player One Saturn-C SQR : la nouvelle référence pour l'imagerie planétaire, solaire et le Lucky Imaging du ciel profond

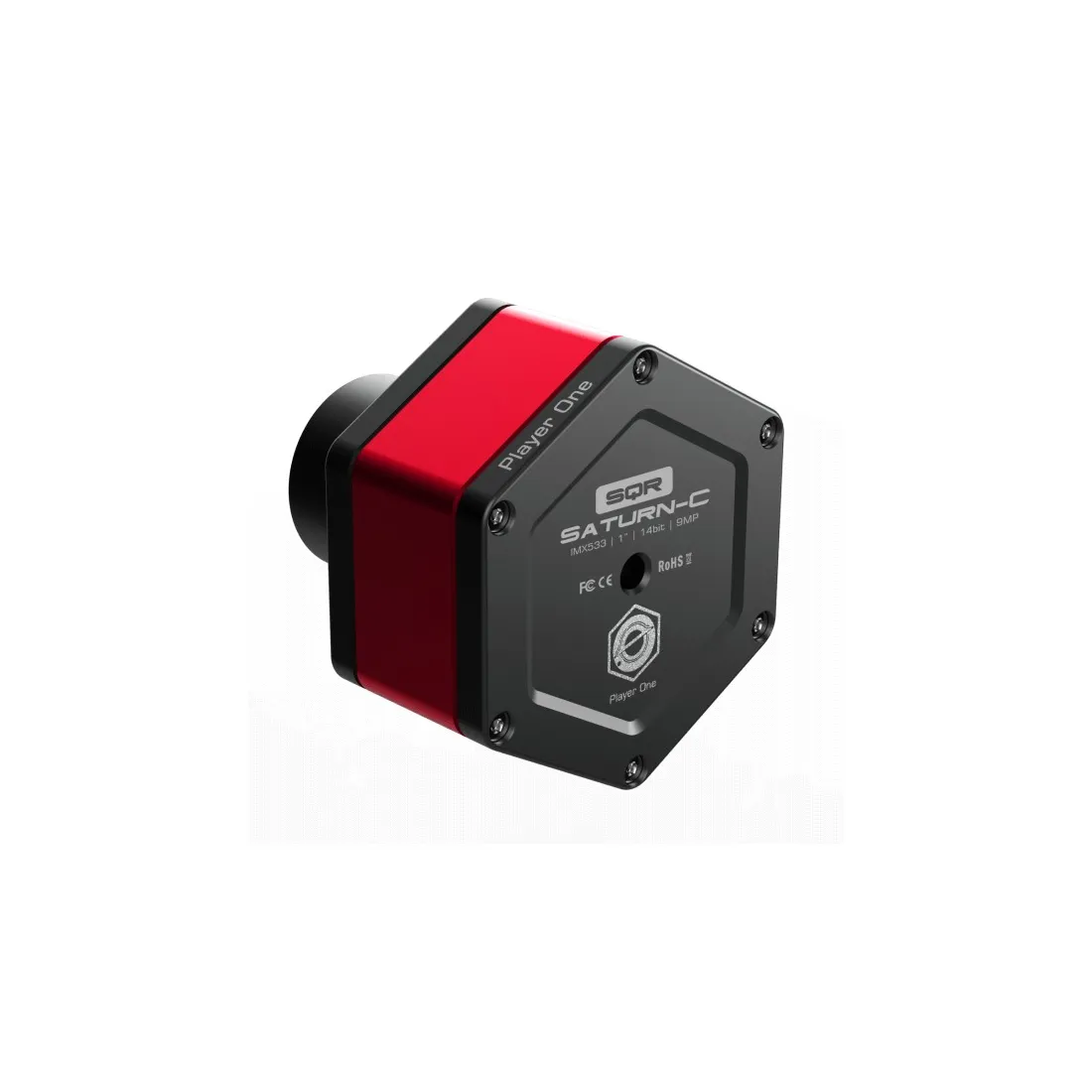

La Player One Saturn-C SQR est une caméra CMOS couleur de dernière génération développée autour du nouveau capteur Sony IMX533 STARVIS 2 au format carré 1". Conçue pour offrir une qualité d'image exceptionnelle, elle associe une haute résolution de 9 mégapixels, un très faible bruit de lecture, une dynamique élevée et une excellente sensibilité afin de répondre aussi bien aux exigences de l'imagerie planétaire qu'à celles de l'imagerie lunaire, solaire ou encore du Lucky Imaging en ciel profond.
Grâce à son grand capteur carré, la Saturn-C SQR permet de capturer un champ important tout en facilitant les mosaïques du Soleil ou de la Lune. Son architecture moderne, son Full Well amélioré de 73 ke, sa mémoire DDR3 intégrée et ses nombreuses technologies exclusives Player One en font une caméra particulièrement polyvalente et performante.
Capteur Sony IMX533 STARVIS 2 : une qualité d'image de nouvelle génération
La Saturn-C SQR embarque le capteur Sony IMX533 couleur, utilisant la toute dernière technologie STARVIS 2 à rétroéclairage (BSI – Back Side Illuminated).

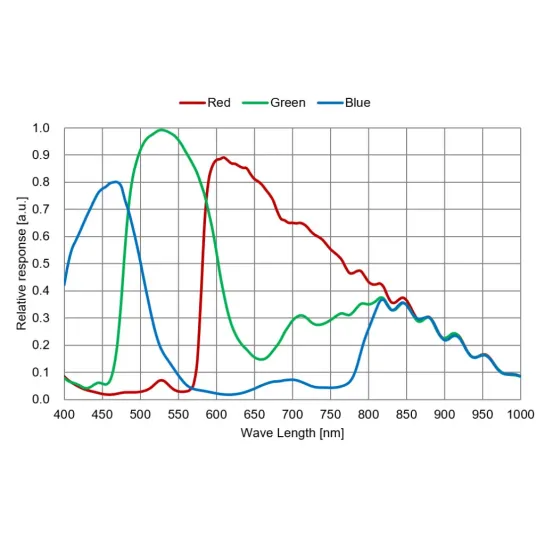

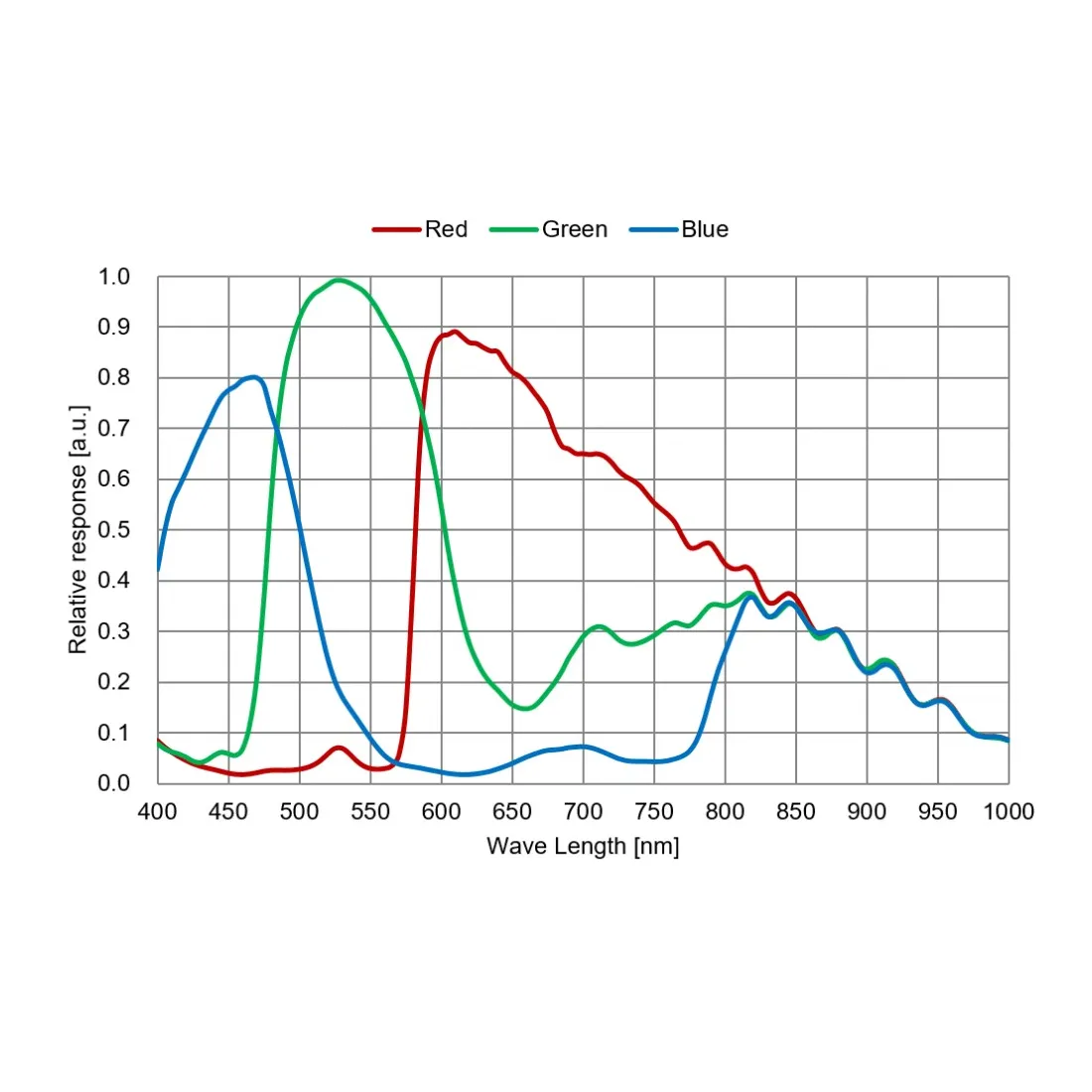

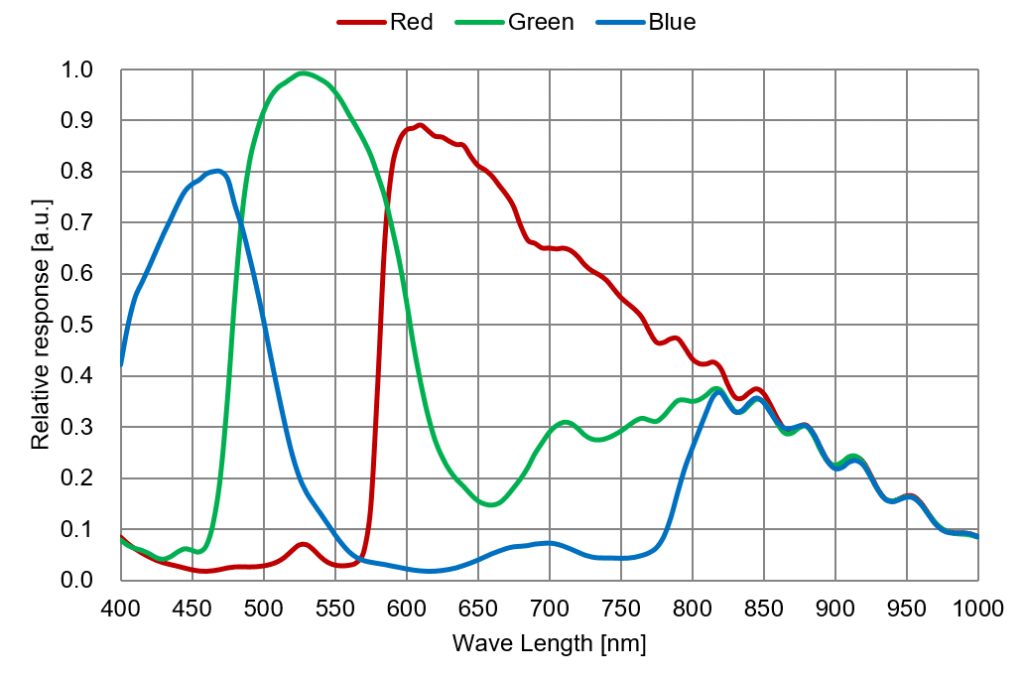

Cette technologie améliore considérablement la sensibilité lumineuse, le rendement quantique ainsi que le rapport signal/bruit. Le résultat est une restitution très propre des détails, une excellente dynamique et des images particulièrement riches, même lors d'acquisitions rapides.

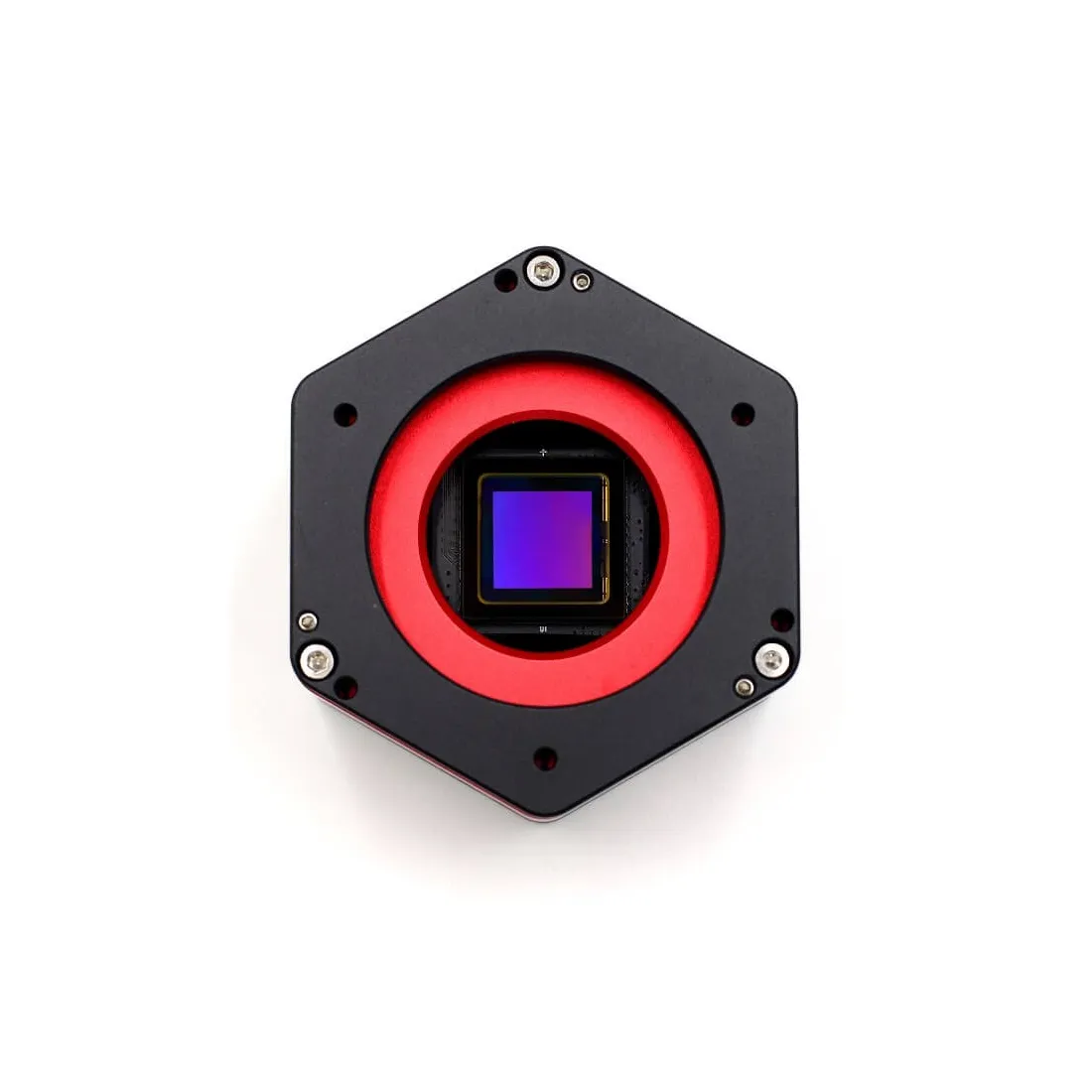

Avec une résolution de 3008 × 3008 pixels, un format carré de 1 pouce et une diagonale de 16 mm, ce capteur offre un compromis idéal entre champ couvert et finesse d'image.
Les pixels de 3,76 µm permettent une excellente compatibilité avec une très large gamme de télescopes et de lunettes astronomiques.
Un grand format carré parfaitement adapté à l'astronomie
Le format carré du capteur constitue l'une des principales particularités de cette caméra.
Il permet notamment :
- d'obtenir un champ plus important en imagerie lunaire et solaire ;
- de réduire le nombre de tuiles nécessaires lors de la réalisation de mosaïques ;
- de capturer plus facilement le disque lunaire ou solaire selon la focale utilisée ;
- d'améliorer l'efficacité des acquisitions en Lucky Imaging.
Le format 1" offre également une excellente polyvalence pour les observations planétaires à haute résolution comme pour certaines applications en ciel profond.
Full Well de 73 ke : une dynamique largement améliorée
Player One a optimisé le capteur IMX533 afin d'augmenter sa capacité de saturation.
Le Full Well atteint désormais 73 000 électrons, soit près de 1,5 fois supérieur aux versions classiques du capteur IMX533 limitées à environ 50 ke.
Cette capacité accrue permet :
- une meilleure restitution des zones très lumineuses ;
- une dynamique plus importante ;
- une meilleure gestion des forts contrastes ;
- une réduction des risques de saturation lors des acquisitions planétaires et lunaires ;
- davantage de souplesse lors du traitement des images.
Deux modes d'échantillonnage pour s'adapter à chaque utilisation
La Saturn-C SQR dispose d'un système de double mode d'échantillonnage, permettant d'adapter les performances de la caméra selon le type d'observation.
Le mode Standard privilégie la cadence d'acquisition afin d'obtenir le plus grand nombre d'images par seconde. Il est idéal pour l'imagerie planétaire, lunaire et solaire.
Le mode LRN (Low Read Noise) réduit fortement le bruit de lecture tout en augmentant la plage dynamique. Ce mode est particulièrement intéressant pour le Lucky Imaging du ciel profond où la qualité du signal prime sur la cadence maximale.
La technologie HCG (High Conversion Gain) s'active automatiquement à partir d'un gain de 125, améliorant encore les performances du capteur.
Une caméra sans Amp-Glow pour des images plus propres
L'un des principaux avantages de la Saturn-C SQR réside dans son fonctionnement sans Amp-Glow.
Le phénomène d'Amp-Glow, bien connu sur certaines caméras CMOS, se traduit par une lueur parasite apparaissant sur les poses longues. Grâce à l'architecture du capteur Sony IMX533 et aux optimisations réalisées par Player One Astronomy, les images sombres restent parfaitement homogènes.
Cette technologie facilite considérablement le traitement des images en réduisant les corrections nécessaires et permet d'obtenir un fond de ciel beaucoup plus propre.
Cette caractéristique est particulièrement appréciable pour le Lucky Imaging du ciel profond ainsi que pour les acquisitions lunaires et solaires.
Plaque de réglage du tilt de deuxième génération
La Saturn-C SQR intègre la seconde génération de la plaque de réglage du tilt développée par Player One Astronomy.
Ce système permet d'ajuster précisément l'inclinaison du capteur afin d'obtenir une meilleure planéité du champ lorsque l'optique présente une légère courbure.
Cette correction améliore la netteté jusqu'aux bords de l'image et optimise les performances optiques des télescopes et lunettes astronomiques, notamment en ciel profond.
Mémoire DDR3 de 256 Mo : un transfert de données fiable
Player One Astronomy est le premier fabricant à avoir intégré une mémoire DDR3 de 256 Mo sur l'ensemble de sa gamme de caméras planétaires.
Cette mémoire tampon offre plusieurs avantages :
- stabilisation du flux de données ;
- réduction des pertes de trames ;
- diminution du bruit de lecture lors des acquisitions rapides ;
- fonctionnement plus fluide même avec des ordinateurs moins puissants ;
- compatibilité optimisée avec les ports USB 2.0.
Elle permet ainsi d'exploiter pleinement les performances de la caméra sans être limité par les performances du PC.
Technologie DPS : suppression intelligente des pixels défectueux
La Saturn-C SQR bénéficie également de la technologie DPS (Dead Pixel Suppression).
Cette fonction analyse automatiquement un grand nombre d'images sombres afin d'identifier les pixels anormaux.
Une cartographie est ensuite enregistrée directement dans la mémoire interne de la caméra. Lors des acquisitions, les pixels défectueux sont automatiquement remplacés par une valeur calculée à partir des pixels voisins, améliorant ainsi la qualité des images sans intervention de l'utilisateur.
Refroidissement passif intégré
Même si cette caméra n'est pas refroidie activement, Player One lui a intégré un système de refroidissement passif reposant sur un dissipateur thermique.
Ce système permet d'abaisser la température du capteur d'environ 10 °C par rapport à une caméra dépourvue de ce dispositif.
Cette réduction limite le bruit thermique et améliore la stabilité des acquisitions lors des longues séances d'imagerie.
Protection électronique intégrée
La Saturn-C SQR bénéficie d'un système de protection contre :
- les surtensions ;
- les surintensités.
Cette protection sécurise aussi bien la caméra que les équipements auxquels elle est connectée.
Des performances USB 3.0 élevées
Grâce à son interface USB 3.0, la Saturn-C SQR peut atteindre des cadences particulièrement élevées.
En pleine résolution de 3008 × 3008 pixels, elle atteint 43 images par seconde en mode 10 bits et 21,5 images par seconde en mode 14 bits.
Le mode ROI (Region Of Interest) permet ensuite d'augmenter fortement la cadence en réduisant la zone capturée :
- 2560 × 1440 : 105 / 52 FPS
- 1920 × 1080 : 159 / 73 FPS
- 1280 × 720 : 234 / 108 FPS
- 800 × 600 : 279 / 129 FPS
- 640 × 480 : 334 / 159 FPS
Pour exploiter pleinement ces performances, Player One recommande l'utilisation d'un SSD rapide lors des acquisitions.
La caméra dispose également d'un port ST4, permettant son utilisation comme caméra d'autoguidage sur une monture équatoriale compatible.
Bruit de lecture extrêmement faible
Les performances annoncées par Player One sont issues de mesures réelles.
La Saturn-C SQR présente un bruit de lecture compris entre 4,46 e⁻ et seulement 1 e⁻ selon le gain utilisé.
Les utilisateurs peuvent vérifier ces performances directement avec SharpCap 4 grâce à la fonction Sensor Analysis.
HCG ouvert à gain = 125.
Téléchargement
Les points forts
- Capteur couleur Sony IMX533 CMOS rétro-éclairé (BSI) au format carré 1"
- Technologie Sony STARVIS 2 offrant une excellente sensibilité et un rendement quantique élevé
- Résolution de 9 mégapixels (3008 × 3008) idéale pour le planétaire, le lunaire, le solaire et le ciel profond en lucky imaging
- Format carré optimisé pour les mosaïques lunaires et solaires ainsi que pour la capture du disque complet
- Taille de pixels de 3,76 µm offrant un excellent compromis entre résolution et sensibilité
- Puits de charge (Full Well) étendu à 73 000 électrons, soit environ 1,5 fois supérieur à un IMX533 standard
- Rendement quantique maximal d'environ 91 %
- Double mode d'échantillonnage (Normal / LRN) permettant d'optimiser les performances selon le type d'imagerie
- Mode Normal privilégiant la cadence d'acquisition pour l'imagerie planétaire
- Mode LRN (Low Read Noise) réduisant le bruit de lecture et augmentant la dynamique pour le lucky imaging du ciel profond
- Technologie Non-Amp-Glow supprimant totalement l'amp-glow pour des images de calibration particulièrement propres
- Bruit de lecture extrêmement faible, jusqu'à 1 électron
- Convertisseur analogique/numérique 14 bits pour une restitution très fine des niveaux de gris et des couleurs
- Mémoire cache DDR3 de 256 Mo limitant efficacement les pertes d'images et stabilisant les transferts USB
- Fonction DPS (Dead Pixel Suppression) intégrée pour corriger automatiquement les pixels défectueux
- Plaque de réglage du tilt de deuxième génération permettant un alignement précis du capteur
- Refroidissement passif intégré réduisant la température du capteur d'environ 10 °C
- Protection électronique contre les surtensions et les surintensités
- Compatible USB 3.0 et USB 2.0
- Compatible avec le guidage ST4
- Adaptateur 1,25" et filetage M42 x 0,75 intégrés
- Fenêtre optique avec traitement multicouche AR Plus haute qualité
- Compatible avec SharpCap, FireCapture, ASICap, N.I.N.A., PHD2 et les principaux logiciels d'acquisition compatibles ASCOM
Fiche technique
| Caractéristiques |
Valeurs |
| Produit |
Caméra Player One Saturn-C SQR |
| Fabricant |
Player One Astronomy |
| Capteur |
Sony IMX533 CMOS couleur rétro-éclairé (BSI) |
| Technologie |
STARVIS 2 |
| Format du capteur |
1" carré |
| Diagonale |
16 mm |
| Taille du capteur |
11,31 × 11,31 mm |
| Résolution |
3008 × 3008 pixels |
| Nombre de pixels |
9 MP |
| Taille des pixels |
3,76 µm |
| Obturateur |
Rolling Shutter |
| Rendement quantique (QE) |
≈ 91 % |
| Full Well |
73 000 e- |
| Bruit de lecture |
4,46 à 1 e- |
| Convertisseur ADC |
14 bits |
| Plage d'exposition |
32 µs à 2000 s |
| Mémoire cache |
DDR3 256 Mo |
| Technologie DPS |
Oui |
| Plaque de tilt réglable |
Oui (2e génération) |
| Technologie Non-Amp-Glow |
Oui |
| Refroidissement passif |
Oui |
| Interface |
USB 3.0 / USB 2.0 |
| Port d'autoguidage |
ST4 |
| Adaptateur |
1,25" / M42 x 0,75 |

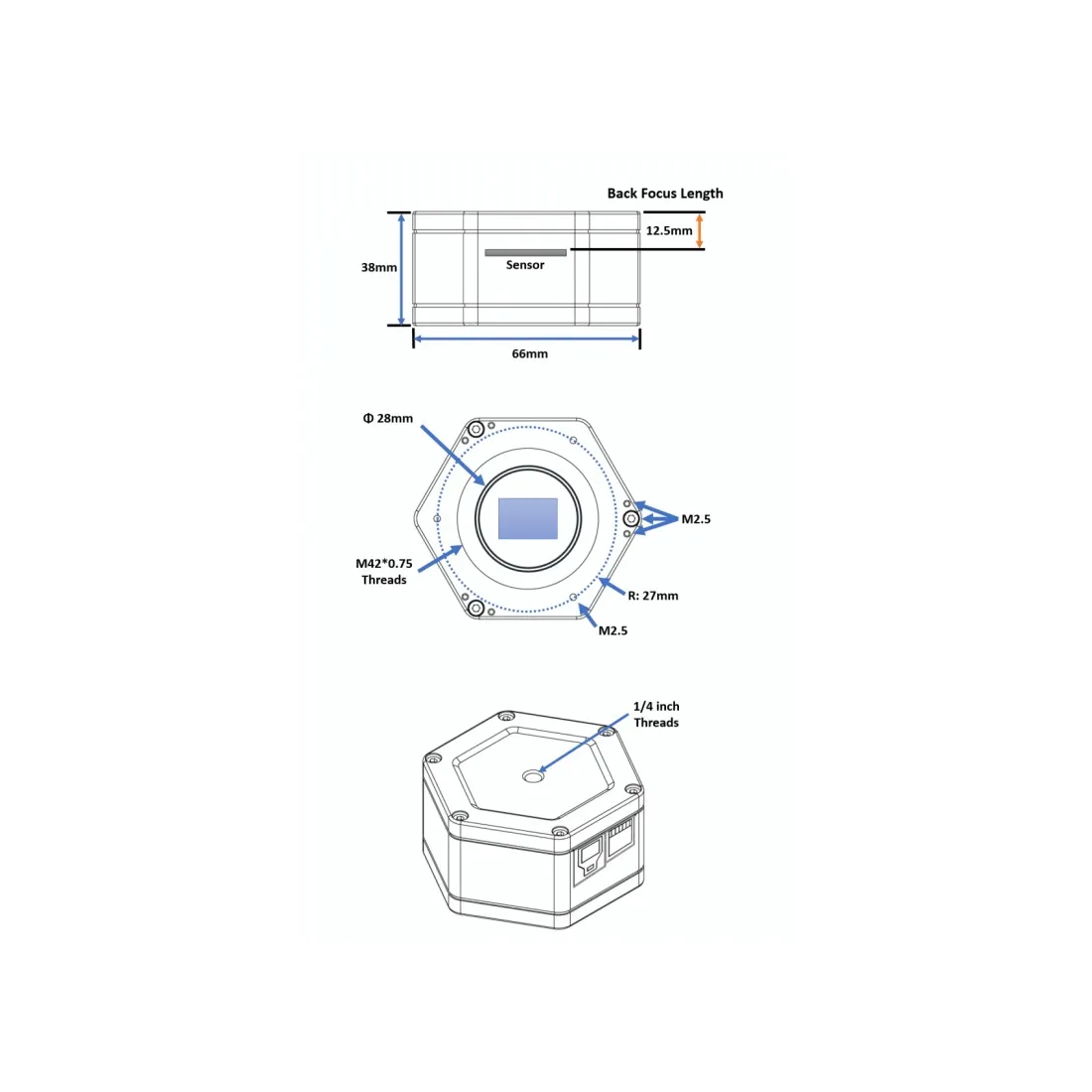

| Backfocus |
12,5 mm |
| Fenêtre de protection |
AR Plus multicouche |
| Diamètre |
66 mm |
| Poids |
180 g |
Cadences d'acquisition USB 3.0
| Résolution |
10 bits |
14 bits |
| 3008 × 3008 |
43 FPS |
21,5 FPS |
| 2560 × 1440 |
105 FPS |
52 FPS |
| 1920 × 1080 |
159 FPS |
73 FPS |
| 1280 × 720 |
234 FPS |
108 FPS |
| 800 × 600 |
279 FPS |
129 FPS |
| 640 × 480 |
334 FPS |
159 FPS |
Les cadences peuvent varier selon le fenêtrage (ROI) utilisé.
Contenu de la livraison
- Caméra Player One Saturn-C SQR IMX533 couleur
- Adaptateur porte-oculaire 1,25" avec filetage T2
- Câble USB 3.0 de 2 mètres
- Câble d'autoguidage ST4 de 2 mètres
- Bouchon de protection 1,25"
- Poire soufflante pour l'entretien de la fenêtre optique
- Clé hexagonale M2 pour le réglage de la plaque de tilt
FAQ - Questions fréquentes
Cette caméra est-elle uniquement destinée à l'imagerie planétaire ?
Non. Bien qu'elle ait été développée pour offrir des performances exceptionnelles en imagerie planétaire, la Saturn-C SQR est également parfaitement adaptée à l'imagerie lunaire, solaire (avec un filtre solaire homologué) ainsi qu'au lucky imaging du ciel profond grâce à son capteur IMX533 de 9 MP et à son mode LRN.
Quels sont les avantages du capteur Sony IMX533 STARVIS 2 ?
Le capteur IMX533 STARVIS 2 bénéficie d'une architecture rétro-éclairée (BSI) offrant un rendement quantique d'environ 91 %, un bruit de lecture extrêmement faible et une excellente dynamique. Il permet d'obtenir des images très détaillées avec un excellent rapport signal/bruit.
Pourquoi choisir un capteur au format carré ?
Le format carré facilite les mosaïques lunaires et solaires, réduit le nombre de prises nécessaires pour couvrir un objet étendu et permet également de capturer plus facilement le disque complet de la Lune ou du Soleil selon l'instrument utilisé.
Qu'apporte la technologie Non-Amp-Glow ?
Contrairement à de nombreuses caméras CMOS, la Saturn-C SQR ne présente aucun amp-glow. Les images de calibration (darks) sont beaucoup plus propres, ce qui simplifie considérablement le traitement des images et améliore la qualité finale.
À quoi servent les deux modes d'échantillonnage ?
Le mode Normal privilégie la vitesse d'acquisition maximale, idéale pour le planétaire. Le mode LRN (Low Read Noise) réduit fortement le bruit de lecture et augmente la dynamique afin d'obtenir de meilleurs résultats en lucky imaging du ciel profond.
La mémoire DDR3 apporte-t-elle un réel avantage ?
Oui. Les 256 Mo de mémoire DDR3 intégrés sécurisent les transferts de données, réduisent les pertes d'images lors des acquisitions rapides et permettent un fonctionnement plus stable, même sur des ordinateurs modestes ou via une connexion USB 2.0.
Cette caméra peut-elle être utilisée pour l'imagerie solaire ?
Oui, mais uniquement avec un filtre solaire pleine ouverture certifié ou une lunette solaire spécialement conçue pour cet usage. Elle ne doit jamais être utilisée pour observer ou photographier le Soleil sans protection adaptée.
Quels logiciels sont compatibles ?
La caméra est compatible avec les principaux logiciels d'acquisition astronomique tels que SharpCap, FireCapture, ASICap, N.I.N.A., PHD2 ainsi que les logiciels compatibles ASCOM, après installation des pilotes Player One Astronomy.
La caméra est-elle adaptée à l'autoguidage ?
Oui. Elle dispose d'un port ST4 permettant de réaliser un autoguidage classique sur une monture équatoriale compatible.
Pourquoi choisir la Player One Saturn-C SQR ?
La Saturn-C SQR combine un capteur Sony IMX533 STARVIS 2 très performant, une technologie Non-Amp-Glow, un Full Well de 73 ke-, un bruit de lecture extrêmement faible, une mémoire DDR3 intégrée et un double mode d'acquisition optimisé. Elle constitue ainsi une solution particulièrement performante pour les astrophotographes recherchant une caméra couleur polyvalente capable d'exceller aussi bien en imagerie planétaire qu'en lucky imaging du ciel profond ou en photographie solaire avec l'équipement de sécurité approprié.
