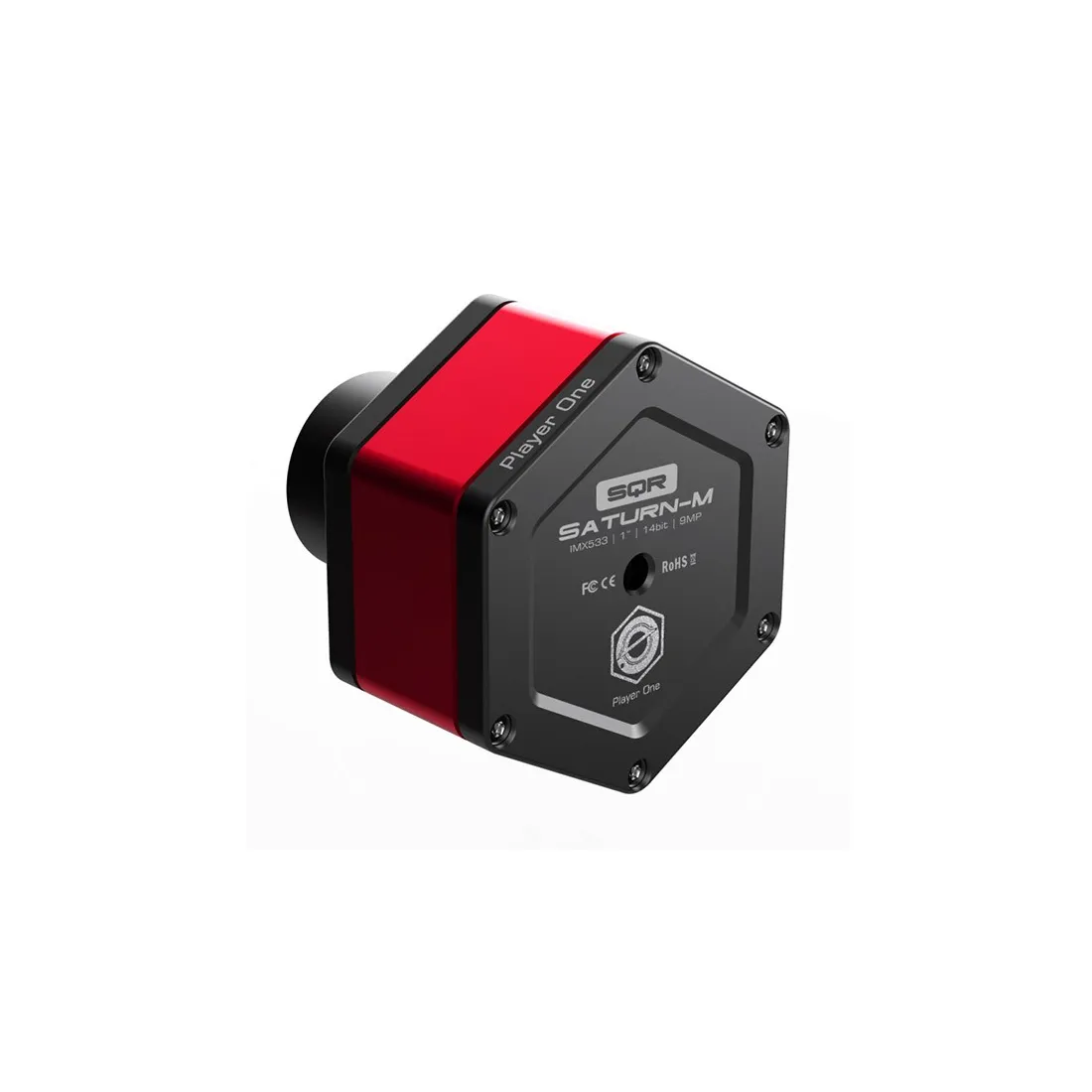

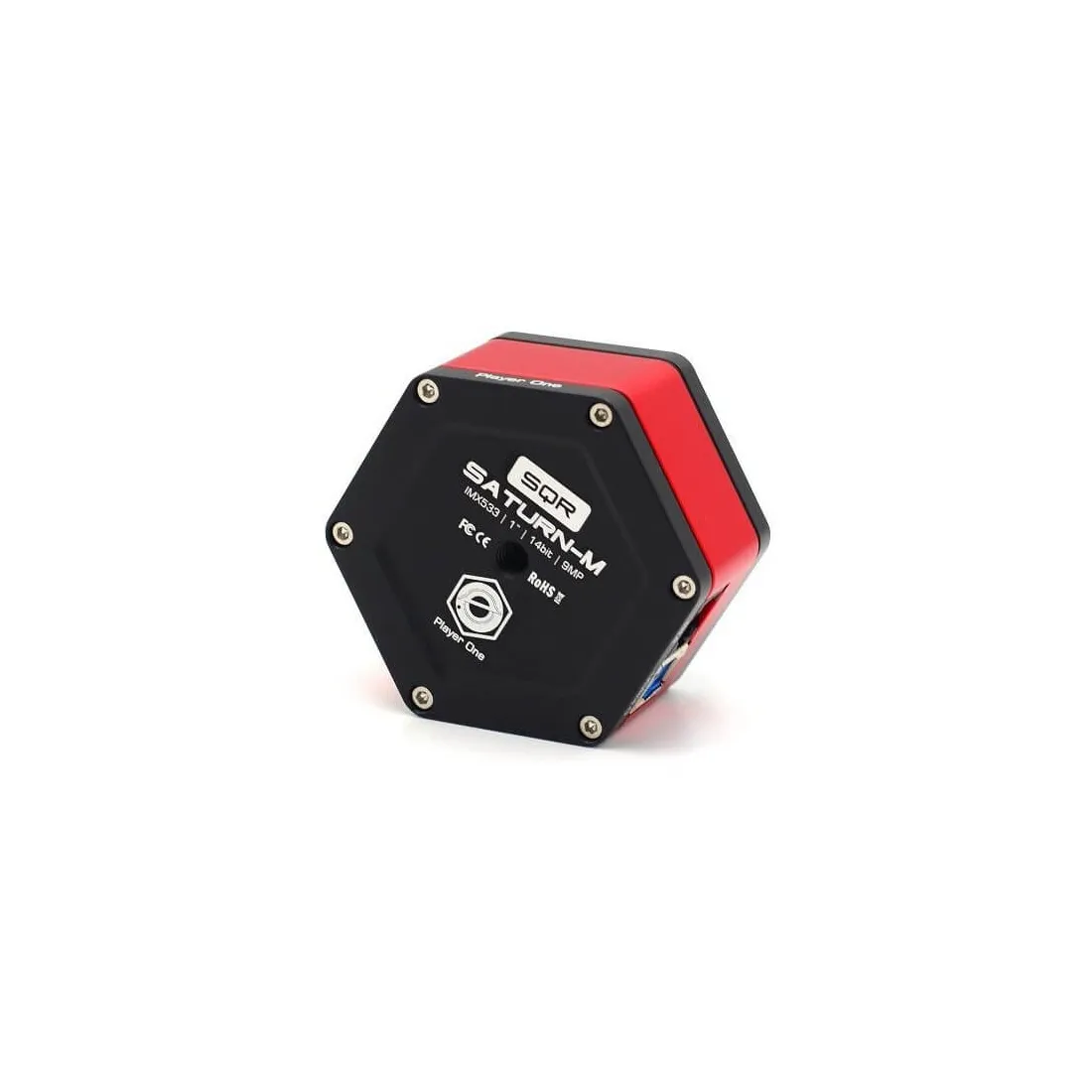

Caméra Player One Saturn-M SQR IMX533 : la puissance du capteur STARVIS 2 au service de l'astrophotographie haute résolution
La Player One Saturn-M SQR IMX533 représente l'une des caméras planétaires les plus évoluées développées par Player One Astronomy. Pensée aussi bien pour les astrophotographes exigeants que pour les passionnés souhaitant repousser les limites de leur matériel, elle associe le célèbre capteur Sony IMX533 monochrome à la toute dernière technologie STARVIS 2, offrant une qualité d'image remarquable, une excellente sensibilité et une très grande dynamique.
Grâce à son grand capteur carré de 9 mégapixels, son bruit de lecture extrêmement faible, son Full Well porté à 73 000 électrons, sa mémoire DDR3 intégrée et sa technologie Non-Amp-Glow, la Saturn-M SQR s'impose comme une caméra particulièrement polyvalente. Elle excelle aussi bien en imagerie planétaire, lunaire, solaire (avec un filtre solaire adapté) qu'en Lucky Imaging du ciel profond, où sa rapidité et sa qualité de capteur font toute la différence.
Attention : cette caméra est optimisée pour l'imagerie solaire mais ne doit jamais être utilisée sans un filtre solaire pleine ouverture adapté ou une lunette solaire spécifiquement conçue pour cet usage. Une utilisation sans protection adaptée entraîne un risque immédiat de destruction du matériel et peut provoquer des lésions oculaires irréversibles.
Un capteur Sony IMX533 STARVIS 2 de dernière génération

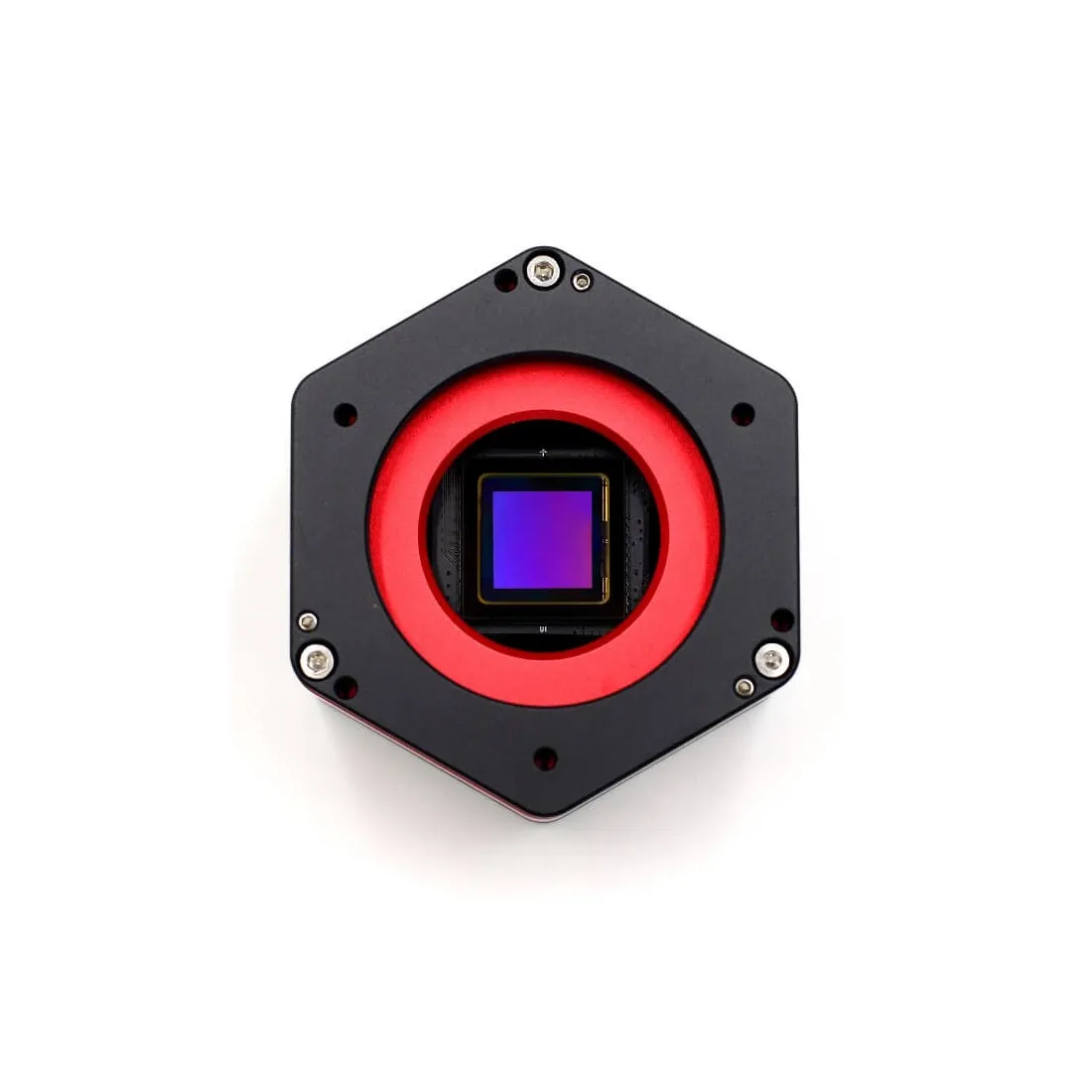

Au cœur de la Saturn-M SQR se trouve le Sony IMX533, un capteur CMOS monochrome rétro-éclairé (BSI) bénéficiant de la technologie STARVIS 2.
Cette nouvelle génération de capteurs Sony améliore sensiblement la sensibilité lumineuse tout en réduisant le bruit électronique. Associée à un rendement quantique pouvant atteindre environ 91 %, elle permet de capturer un maximum de signal, même lors des acquisitions à très courte exposition indispensables à l'imagerie planétaire.
Le capteur offre :
- une résolution de 3008 × 3008 pixels ;
- un total de 9 mégapixels ;
- un format carré de 1 pouce ;
- une diagonale de 16 mm ;
- des pixels de 3,76 µm, parfaitement adaptés aux focales utilisées en imagerie planétaire moderne.
Cette combinaison permet d'obtenir des images extrêmement détaillées tout en conservant un excellent niveau de sensibilité.
Un grand format carré particulièrement polyvalent
Contrairement aux capteurs rectangulaires classiques, le format carré du Sony IMX533 apporte de nombreux avantages.
En imagerie lunaire ou solaire, il permet de couvrir une surface plus importante et réduit considérablement le nombre de tuiles nécessaires lors de la réalisation de mosaïques haute résolution.
Pour la photographie planétaire, ce grand champ facilite le cadrage de la planète tout en conservant une excellente définition.
En Lucky Imaging du ciel profond, il offre également un champ confortable pour les amas globulaires, nébuleuses planétaires, galaxies compactes ou petites nébuleuses.
Ce format constitue aujourd'hui l'un des meilleurs compromis entre définition, cadence d'acquisition et polyvalence.
Un Full Well porté à 73 000 électrons
Player One Astronomy a optimisé le fonctionnement du capteur IMX533 afin d'augmenter sa capacité de stockage des charges électriques.
Le Full Well atteint désormais 73 ke-, soit environ 1,5 fois supérieur à celui d'un IMX533 standard.
Cette amélioration permet :
- d'augmenter la dynamique de l'image ;
- de mieux gérer les zones très lumineuses ;
- de limiter la saturation sur les objets brillants ;
- d'obtenir davantage de nuances dans les zones fortement contrastées.
Cette caractéristique est particulièrement intéressante pour les images lunaires, solaires ainsi que pour les acquisitions du ciel profond réalisées en Lucky Imaging.
Une cadence élevée pour figer la turbulence atmosphérique
La Saturn-M SQR a été conçue pour capturer un maximum d'images en un minimum de temps.
En USB 3.0, elle atteint jusqu'à 43 images par seconde en pleine résolution, tout en pouvant dépasser 300 images par seconde grâce au fenêtrage (ROI).
Cette vitesse élevée permet de figer la turbulence atmosphérique et d'augmenter significativement le taux d'images exploitables lors de l'empilement.
L'utilisation d'un SSD rapide est recommandée afin d'exploiter pleinement ces performances et d'éviter toute limitation liée au stockage.
Deux modes d'acquisition adaptés à chaque discipline
La Saturn-M SQR dispose d'un double mode d'échantillonnage, permettant d'adapter instantanément le comportement du capteur selon le type d'imagerie pratiqué.
Le mode Normal privilégie les cadences d'acquisition maximales. Il constitue le meilleur choix pour la photographie planétaire rapide.
Le mode LRN (Low Read Noise) réduit fortement le bruit de lecture tout en augmentant la dynamique du capteur. Il devient particulièrement intéressant pour le Lucky Imaging du ciel profond ou les acquisitions nécessitant la meilleure qualité de signal possible.
Ces deux modes permettent d'exploiter pleinement les performances du Sony IMX533 selon les conditions d'observation et les objectifs photographiques.
Technologie Non-Amp-Glow : un fond de ciel parfaitement propre
La Saturn-M SQR bénéficie de la technologie Non-Amp-Glow, rendue possible grâce au capteur Sony IMX533 de dernière génération. Contrairement à de nombreux capteurs CMOS traditionnels, aucun phénomène d'Amp-Glow n'apparaît sur les poses longues.
Les images sombres (dark frames), même lors d'expositions de plusieurs centaines de secondes, restent parfaitement homogènes, sans lueur parasite dans les angles du capteur. Cette caractéristique facilite considérablement le prétraitement des images et permet d'obtenir un fond de ciel beaucoup plus propre.
Cette technologie constitue un véritable avantage aussi bien en imagerie du ciel profond qu'en imagerie lunaire ou solaire haute résolution.
Grâce à son grand capteur carré de 1 pouce et ses 9 mégapixels, la Saturn-M SQR est également particulièrement adaptée :
- à l'acquisition du disque lunaire complet ;
- à l'imagerie solaire plein disque selon l'instrument utilisé ;
- aux mosaïques haute résolution nécessitant moins de panneaux ;
- aux acquisitions planétaires offrant un large champ.
Plaque de réglage du tilt de deuxième génération
La Saturn-M SQR intègre une plaque de réglage du tilt de deuxième génération.
Ce système permet d'ajuster très précisément l'inclinaison du capteur afin de corriger les éventuels défauts mécaniques présents dans le train optique.
En astrophotographie du ciel profond, cette correction contribue à réduire significativement la courbure de champ résiduelle et améliore l'homogénéité de la netteté sur l'ensemble de l'image, notamment avec les grands capteurs.
Mémoire DDR3 intégrée de 256 Mo
Player One Astronomy est le premier fabricant à avoir généralisé l'intégration d'une mémoire cache DDR3 de 256 Mo sur l'ensemble de ses caméras planétaires.
Cette mémoire embarquée offre plusieurs avantages :
- stabilisation du flux de données ;
- réduction des pertes de trames lors des acquisitions rapides ;
- diminution du bruit de lecture ;
- meilleure fiabilité des longues séquences vidéo.
Elle permet également à la caméra de conserver d'excellentes performances même lorsqu'elle est utilisée sur un ordinateur plus ancien ou via une interface USB 2.0.
Technologie DPS : suppression intelligente des pixels défectueux
La Saturn-M SQR embarque la technologie propriétaire DPS (Dead Pixel Suppression).
Le fonctionnement repose sur l'analyse d'un grand nombre d'images sombres afin d'identifier avec précision les pixels défectueux fixes présents sur le capteur.
Une cartographie interne est ensuite enregistrée dans la mémoire de la caméra. Lors de chaque acquisition, les pixels concernés sont automatiquement remplacés par une valeur calculée à partir des pixels voisins.
Cette correction est totalement transparente pour l'utilisateur et améliore la qualité des images dès l'acquisition.
Refroidissement passif optimisé
Même si la Saturn-M SQR est une caméra non refroidie, elle bénéficie d'un système de refroidissement passif particulièrement efficace.
Un dissipateur thermique intégré permet d'évacuer naturellement la chaleur produite par le capteur et peut réduire sa température d'environ 10 °C par rapport à une caméra dépourvue de ce système.
Cette meilleure stabilité thermique contribue à limiter le bruit électronique lors des acquisitions prolongées.
Protection électronique intégrée
Afin de garantir une excellente fiabilité, Player One équipe la Saturn-M SQR d'un mécanisme de protection contre les surtensions et les surintensités.
Cette protection sécurise aussi bien la caméra que les équipements connectés en limitant les risques liés aux variations électriques.
Interface USB 3.0 haut débit et port ST4
La Saturn-M SQR exploite pleinement son interface USB 3.0 afin d'offrir des acquisitions très rapides.
En pleine résolution, la caméra atteint jusqu'à 47 images par seconde en mode RAW8 (ADC 10 bits).
Les performances réelles peuvent varier selon la vitesse d'écriture du support de stockage utilisé. Afin d'exploiter pleinement les capacités de la caméra, l'utilisation d'un SSD haute vitesse est fortement recommandée.
La caméra dispose également d'un port ST4 permettant de la connecter directement au port AUTO GUIDE d'une monture équatoriale afin d'assurer les fonctions d'autoguidage.
Performances et mode HCG
La Saturn-M SQR dispose d'un mode d'échantillonnage double avec deux modes de fonctionnement :
- Mode Standard, privilégiant la cadence d'acquisition maximale pour l'imagerie planétaire.
- Mode LRN (Low Read Noise), optimisé pour réduire le bruit de lecture et augmenter la dynamique, particulièrement adapté au Lucky Imaging du ciel profond.
Le mode HCG (High Conversion Gain) s'active automatiquement à partir d'un gain de 125, permettant d'améliorer encore le rapport signal/bruit tout en conservant une excellente dynamique.
HCG ouvert à gain = 125.
Bruit de lecture extrêmement faible
Les performances de bruit de lecture annoncées par Player One Astronomy sont issues de mesures réelles.
La caméra peut être testée directement par l'utilisateur grâce à la fonction Sensor Analysis du logiciel SharpCap 4, qui permet de mesurer précisément les performances du capteur.
Grâce à son faible bruit de lecture, sa dynamique élevée et son excellent rendement quantique, la Saturn-M SQR constitue une caméra particulièrement performante pour les applications nécessitant un maximum de détails et de sensibilité.
Téléchargement
Points forts
- Capteur Sony IMX533 monochrome STARVIS 2 rétro-éclairé de dernière génération.
- Grand capteur carré de 9 MP parfaitement adapté au planétaire, au lunaire, au solaire et au Lucky Imaging du ciel profond.
- Sensibilité exceptionnelle avec un rendement quantique atteignant environ 91 %.
- Full Well porté à 73 ke offrant une dynamique supérieure aux IMX533 classiques.
- Deux modes de lecture (Normal et LRN) pour optimiser les performances selon le type d'imagerie.
- Bruit de lecture extrêmement faible jusqu'à seulement 1 électron.
- Technologie Non Amp-Glow supprimant totalement les artefacts lumineux des poses longues.
- Cache mémoire DDR3 de 256 Mo limitant efficacement les pertes d'images.
- Technologie DPS intégrée pour la suppression automatique des pixels défectueux.
- Plaque de réglage du tilt de deuxième génération.
- Refroidissement passif intégré améliorant la stabilité thermique.
- Protection électronique contre les surtensions et les surintensités.
- Compatibilité USB 3.0 et USB 2.0.
- Port ST4 intégré pour l'autoguidage.
- Compatible avec les logiciels d'acquisition les plus utilisés (SharpCap, FireCapture, N.I.N.A., etc.).
Fiche technique
| Caractéristiques |
Détails |
| Type de caméra |
Caméra planétaire et ciel profond non refroidie |
| Fabricant |
Player One Astronomy |
| Modèle |
Saturn-M SQR |
| Capteur |
Sony IMX533 CMOS monochrome |
| Technologie du capteur |
Sony STARVIS 2 BSI |
| Format du capteur |
1" carré |
| Diagonale du capteur |
16 mm |
| Résolution |
3008 × 3008 pixels |
| Nombre total de pixels |
9 mégapixels |
| Taille de la puce |
11,31 × 11,31 mm |
| Taille des pixels |
3,76 µm |
| Obturateur |
Rolling Shutter |
| Convertisseur ADC |
14 bits |
| Full Well |
73 000 e- |

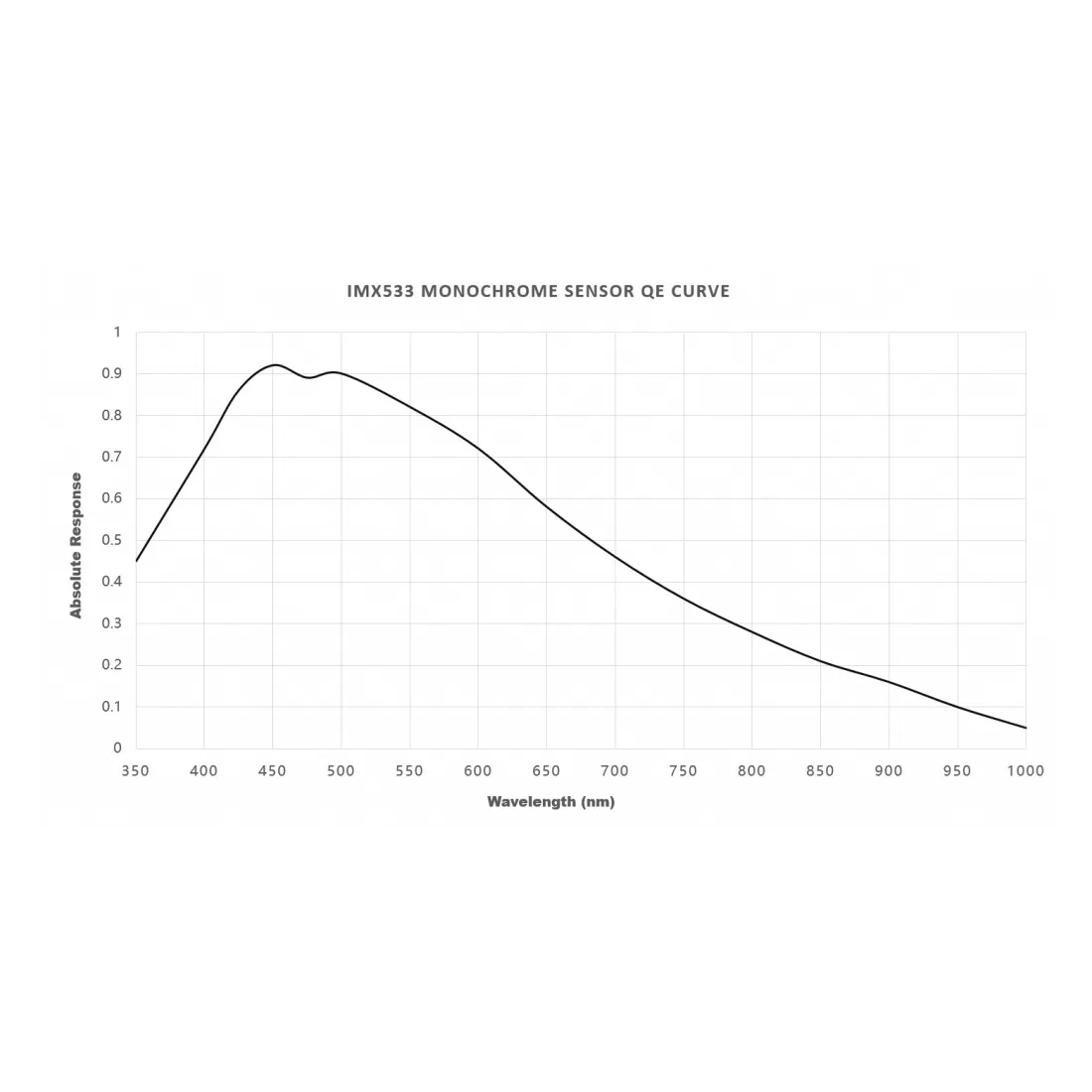

| QE maximal |
≈ 91 % |
| Bruit de lecture |
4,46 e- à 1 e- |
| Temps de pose |
32 µs à 2000 s |
| Modes de lecture |
Normal et LRN (Low Read Noise) |
| Technologie Anti Amp-Glow |
Oui |
| Cache mémoire |
DDR3 256 Mo |
| Technologie DPS |
Suppression des pixels morts |
| Plaque de tilt |
Oui, deuxième génération |
| Refroidissement |
Passif avec dissipateur thermique |
| Interface |
USB 3.0 compatible USB 2.0 |
| Port d'autoguidage |
ST4 |
| Adaptateurs fournis |
1,25" et filetage M42 x 0,75 |

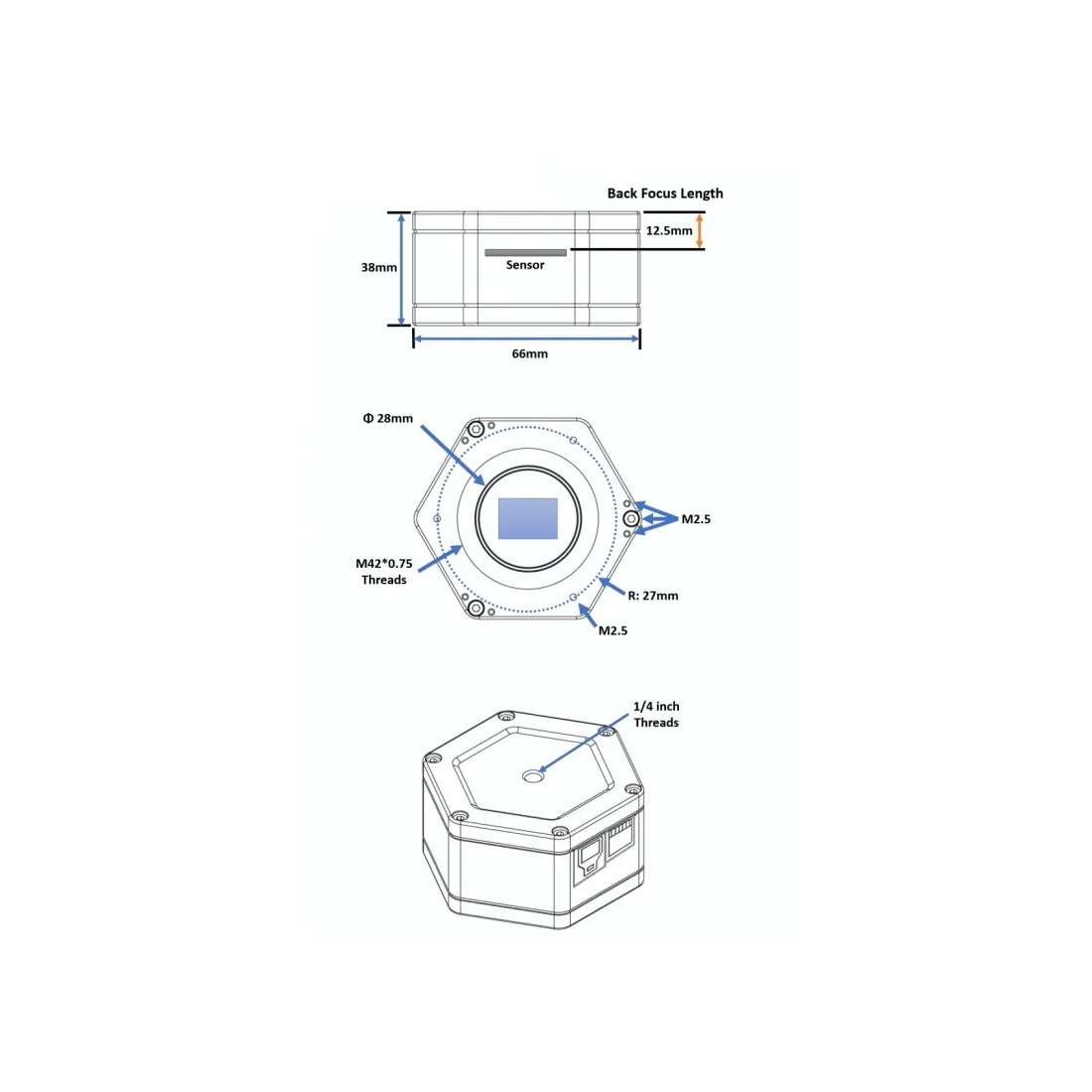

| Backfocus |
12,5 mm |
| Fenêtre de protection |
Verre AR Plus multicouche D32 × 2 mm |
| Diamètre |
66 mm |
| Poids |
180 g |
Résolutions et cadences d'acquisition (USB 3.0)
| Résolution |
10 bits |
14 bits |
| 3008 × 3008 |
43 i/s |
21,5 i/s |
| 2560 × 1440 |
105 i/s |
52 i/s |
| 1920 × 1080 |
159 i/s |
73 i/s |
| 1280 × 720 |
234 i/s |
108 i/s |
| 800 × 600 |
279 i/s |
129 i/s |
| 640 × 480 |
334 i/s |
159 i/s |
Le nombre d'images par seconde en ROI dépend du fenêtrage utilisé.
Contenu de la livraison
- Caméra Player One Saturn-M SQR IMX533 monochrome
- Adaptateur au coulant 1,25"
- Câble USB 3.0 de 2 mètres
- Câble ST4 de 2 mètres
- Bouchon de protection 1,25"
- Poire soufflante de nettoyage
- Clé hexagonale M2
FAQ - Questions fréquentes
À quel type d'imagerie cette caméra est-elle destinée ?
La Saturn-M SQR est conçue avant tout pour l'imagerie planétaire haute résolution, l'imagerie lunaire et solaire, mais son capteur IMX533 STARVIS 2 et son mode LRN lui permettent également d'exceller en Lucky Imaging du ciel profond sur les amas globulaires, nébuleuses planétaires, galaxies compactes et étoiles doubles.
Pourquoi choisir la version monochrome plutôt que la version couleur ?
La version monochrome offre une sensibilité nettement supérieure puisqu'aucune matrice de Bayer ne filtre la lumière. Elle permet d'obtenir davantage de détails, une meilleure résolution et un rendement maximal avec des filtres LRGB, Hα, OIII ou SII.
Que signifie la technologie STARVIS 2 ?
STARVIS 2 est la dernière génération de capteurs CMOS rétro-éclairés Sony (BSI). Elle améliore la sensibilité, réduit le bruit électronique et augmente la dynamique tout en conservant une excellente rapidité d'acquisition.
À quoi sert le mode LRN ?
Le mode LRN (Low Read Noise) diminue fortement le bruit de lecture tout en augmentant la dynamique disponible. Il est particulièrement adapté au Lucky Imaging du ciel profond lorsque l'objectif est d'obtenir le meilleur rapport signal/bruit.
Quel est l'intérêt de la technologie Non Amp-Glow ?
Contrairement à de nombreuses caméras CMOS, la Saturn-M SQR ne présente aucun phénomène d'Amp-Glow. Les images longues conservent ainsi un fond de ciel parfaitement uniforme, ce qui simplifie considérablement le prétraitement et améliore la qualité finale des images.
Le refroidissement passif est-il suffisant ?
Oui. Pour une caméra destinée principalement au planétaire, au lunaire, au solaire et au Lucky Imaging, le système de refroidissement passif est parfaitement adapté. Il contribue à maintenir une température plus stable du capteur tout en conservant un format compact et léger.
Pourquoi la caméra possède-t-elle un cache DDR3 de 256 Mo ?
La mémoire DDR3 intégrée sécurise le transfert des données entre la caméra et l'ordinateur. Elle réduit les pertes de trames, améliore la stabilité lors des acquisitions rapides et permet de conserver d'excellentes performances même avec des ordinateurs modestes ou une connexion USB 2.0.
Quels logiciels sont compatibles ?
La Saturn-M SQR est compatible avec les principaux logiciels d'astronomie tels que SharpCap, FireCapture, N.I.N.A., ASICap ainsi que les logiciels utilisant les pilotes ASCOM ou natifs Player One Astronomy.
Un SSD est-il recommandé ?
Oui. Pour exploiter pleinement les très hauts débits de la caméra en USB 3.0 et enregistrer les séquences à pleine cadence, l'utilisation d'un SSD rapide est fortement recommandée.
Cette caméra peut-elle également servir à l'autoguidage ?
Oui. Grâce à son port ST4 intégré, elle peut être reliée directement au port AUTO GUIDE d'une monture équatoriale afin d'assurer les fonctions d'autoguidage lorsque cela est nécessaire.
