Lunette apochromatique ZWO FF130 quadruplet

ZW-LAFF130

Neuf

Lunette apochromatique quadruplet de 130 mm de diamètre, 1000 mm de focale, avec correcteur de champ intégré. Le montages photographiques sont simplifiés, sans calcul de backfocus. Couvre le moyen format. Idéale pour l'astrophotographie à grand champ.

Plus de détails

Expédié sous 2 à 3 jours

En achetant ce produit vous pouvez gagner jusqu'à 378 points de fidélité. Votre panier totalisera 378 points pouvant être transformé(s) en un bon de réduction de 56,70 €.


3 780,00 €

-415,00 €

4 195,00 €

Fiche technique

Ouverture (mm)130
Focale (mm)1000
Rapport F/D7,7
Poids du tube (kg)12,5 kg avec les accessoires
Type de porte-occulaireCrémaillère
Taille du porte-oculaire3,4"
Démultiplication du porte-oculaireOui

En savoir plus

La lunette ZWO FF130 est un astrographe destiné à l'imagerie astronomique du ciel profond à grand champ. Son système optique est constitué d'un quadruplet (4 lentilles) dont un correcteur de champ offrant un cercle image corrigé de 60 mm de diamètre couvrant les capteurs moyen-format. La FF130 est équipée pour l'imagerie avec son système de mise au point surdimensionné (3,4") avec démultiplication, facilement motorisable, et ses nombreux adaptateurs photo. Son principal atout est la facilité de montage des caméras et des appareils photographiques au foyer. Il n'est pas nécessaire de se préoccuper du backfocus ; vissez vos accessoires et c'est tout !

Optimisée pour l'imagerie

La ZWO FF130 APO est une lunette à 4 lentilles (quadruplet), dont 2 lentilles en verre ED destinées à réduire les aberrations optiques et chromatiques. Le correcteur de champ est inclus dans son design optique ; le champ est plan au foyer et vous n'aurez pas à investir dans un correcteur coûteux. Avec son cercle image corrigé de 60 mm de diamètre, la lunette permet l'imagerie avec des boîtiers moyen format. Les déformations en bord de champ sont minimales. Les images sont d'une extrême finesse.

Ce design offre une autre particularité puisque qu'il vous évite d'avoir à calculer le backfocus mécanique de votre montage. Sur un instrument classique équipé d'un correcteur de champ ou d'un réducteur de focale, vous devez impérativement placer le capteur de votre caméra ou de votre appareil photographique à une distance précise et fixe derrière le correcteur/réducteur, au risque de ne pas pouvoir faire la mise au point de l'image. Avec la FF65, il est inutile de vous préoccuper du backfocus et de sortir la calculatrice pour calculer le tirage de tous vos accessoires. Vous les fixez au foyer et vous faites la mise au point.

Le système de mise au point est surdimensionné (3,4 pouces) et facilite les montages pour l'imagerie. Il n'est même pas nécessaire de se préoccuper du backfocus.

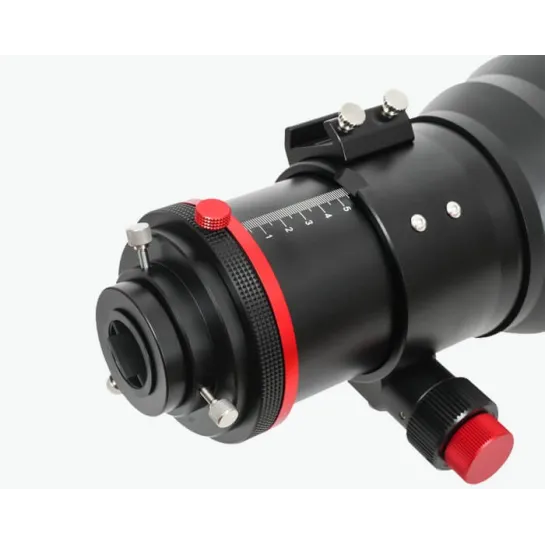

La lunette ZWO FF130 APO possède un système de mise au point de 3,4 pouces très rigide, avec mise au point démultipliée 1:10. Il est équipé d'un dispositif de cadrage rotatif manuel et d'une base de chercheur pouvant recevoir un chercheur de guidage, par exemple. La sortie native du focuser est au filetage M86x1 mâle. Quatre adaptateurs photo sont fournis, munis de filetages en sortie M68x1 mâle, M54x0.75 mâle, M54x0.75 femelle et M48x0.75 mâle. L'adaptateur M48 dispose d'un filetage femelle pour le vissage d'un filtre.

Le poids du tube optique est conséquent : 10,5 kg (12,5 kg avec les colliers, la queue d'aronde et les accessoires). Il faudra donc veiller à dimensionner en conséquence la monture sur laquelle il sera monté. Le tube mesuree 1062 mm de longueur avec les adaptateurs. La lunette ZWO FF130 APO est livrée avec une paire de colliers, une queue d'aronde type Losmandy et une poignée/surplatine. Le pare-buée est rétractable.

La FF130 est un instrument de premier plan pour l'imagerie du ciel profond. Elle pourra s'intégrer dans une configuration complète ZWO incluant la monture AM5 et tous les accessoires d'imagerie de la marque (caméra, roue à filtres, moteur de mise au point). Commandé par l'ASIAIR Plus, l'ensemble sera parfaitement optimisé et sera rapidement opérationnel sur le terrain.

Lunette ZWO FF130 et monture harmonique AM5, la performance pour l'imagerie à grand champ.

Contenu de la livraison :

  • Une lunette ZWO FF130 APO avec colliers et queue d'aronde type Losmandy
  • Un jeu de 4 adaptateurs photo (sorties M68x1 mâle, M54x0.75 mâle, M54x0.75 femelle et M48x0.75 mâle)

Caractéristiques de la lunette ZWO FF130 APO

Caractéristiques optiques

CaractéristiqueLunette ZWO FF130 APO
ObjectifQuadruplet à verre ED
Assemblage4 lentilles/2 groupes. 2 lentilles en verre ED
Diamètre utile130 mm
Longueur focale1000 mm
Ouverture relativeF/D 7,7
Diamètre du cercle image corrigé60 mm

Caractéristiques mécaniques

CaractéristiqueLunette ZWO FF130 APO
Longueur du tube1060 mm avec le pare-buée rétracté et tous les adaptateurs
Diamètre du tube146 mm
Diamètre du pare-buée169 mm (couronne avant)
Poids10,5 kg (12,5 kg avec les accessoires)
Mise au pointCrémaillère 3,4" avec microfocuser 1:10
Course de la crémaillère130 mm

Schémas

Design optique de la lunette ZWO FF130 APO, avec le réducteur de focale optionnel.

Spot-diagram au foyer de la lunette ZWO FF130 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur 3 longueurs d'onde différentes (en µm).

Aberration longitudinale au foyer de la lunette ZWO FF130 APO, sur 3 longueurs d'onde différentes.

Dimensions et cotes de la lunette ZWO FF130 APO

Position de la mise au point sur la lunette ZWO FF130 APO en fonction des adaptateurs photo utilisés.
