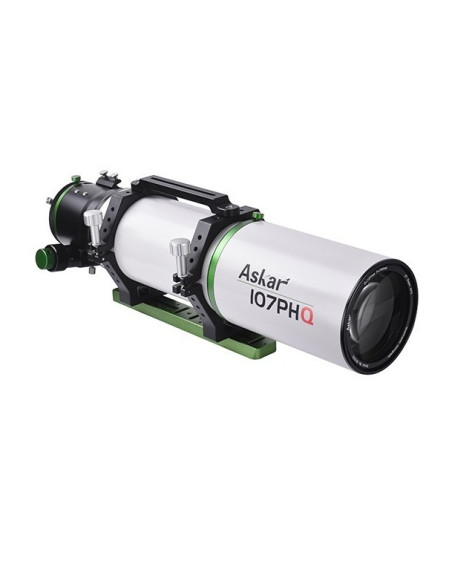

L'Askar 107PHQ : une lunette astrographe Petzval haut de gamme conçue pour l'excellence en astrophotographie

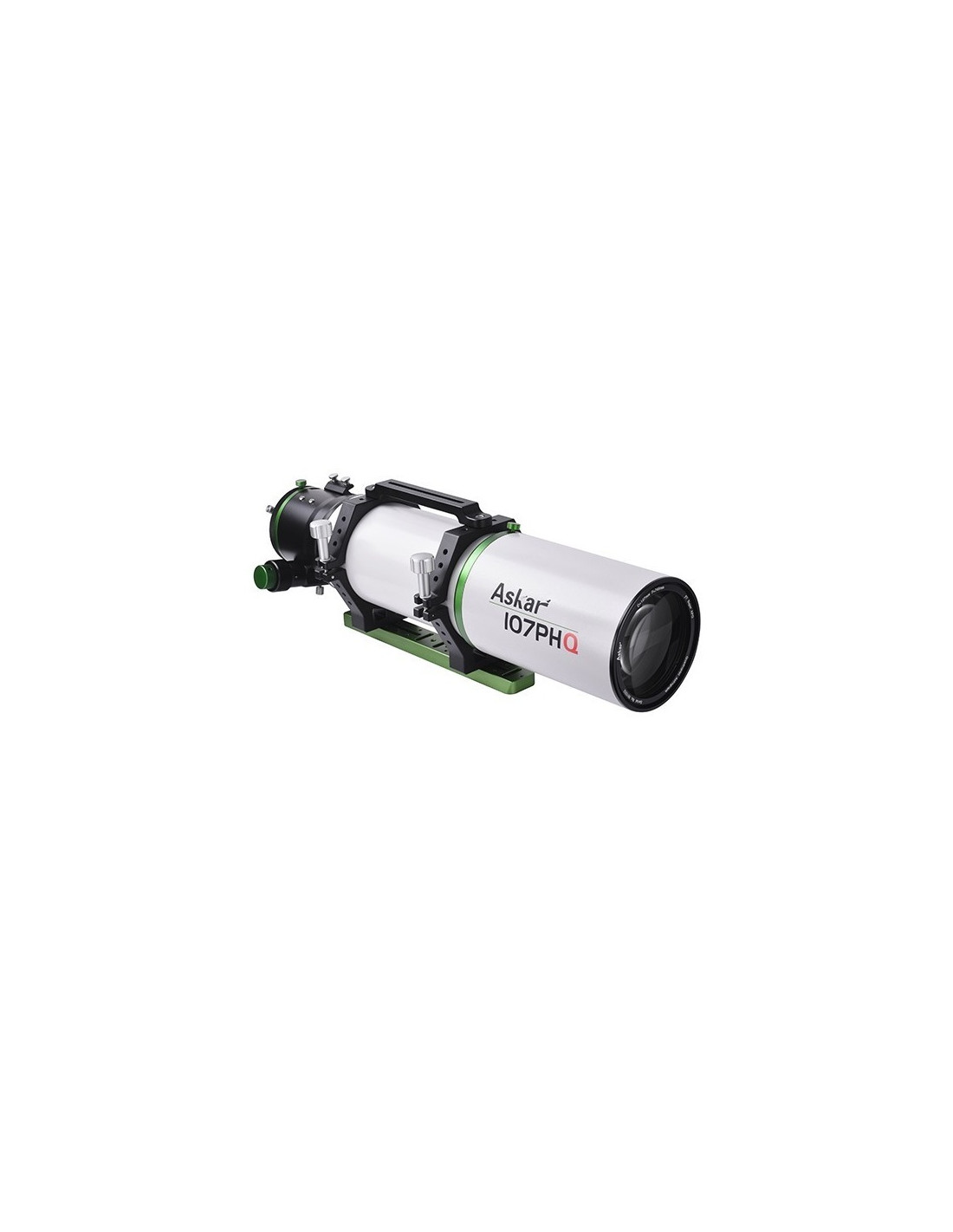

L'Askar 107PHQ est une lunette apochromatique Petzval de 107 mm d'ouverture et 740 mm de focale (f/7), développée pour offrir des performances de très haut niveau en astrophotographie tout en conservant d'excellentes capacités en observation visuelle. Successeur de la célèbre TS 107/700 APO, ce modèle reprend les qualités optiques qui ont fait le succès de son prédécesseur tout en bénéficiant d'une conception optimisée spécifiquement pour l'imagerie astronomique moderne.
Son système optique repose sur une formule Petzval à quatre éléments, associant un objectif triplet apochromatique à correction chromatique avancée et une lentille correctrice intégrée directement dans le tube optique. Cette conception permet d'obtenir un champ parfaitement corrigé dès l'origine, sans avoir à ajouter un correcteur de champ externe ni à rechercher la bonne distance de tirage.

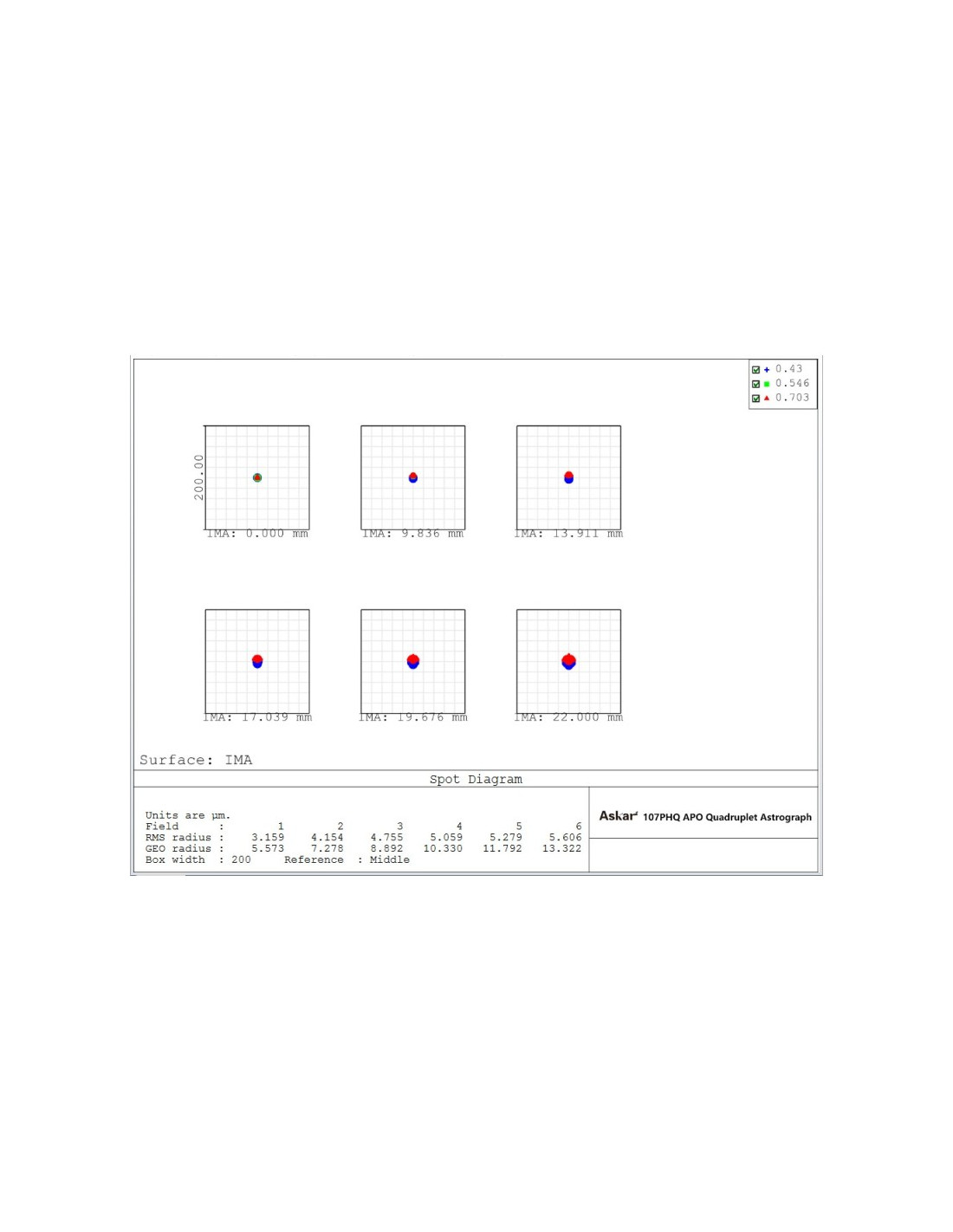

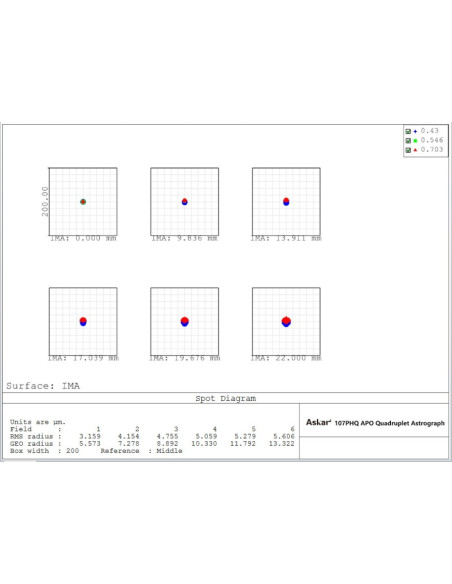

Le résultat est une restitution exceptionnelle des étoiles, parfaitement ponctuelles aussi bien au centre qu'en périphérie de l'image, avec une excellente homogénéité sur l'ensemble du champ photographique.
Une conception Petzval pensée pour les capteurs modernes
Grâce à son correcteur intégré, l'Askar 107PHQ délivre un cercle d'image entièrement corrigé et illuminé de 44 mm, permettant l'utilisation de capteurs plein format haute résolution sans dégradation visible dans les angles.
Cette architecture simplifie considérablement l'installation photographique. Les contraintes liées au réglage du backfocus disparaissent pratiquement : il suffit d'effectuer la mise au point pour obtenir immédiatement la bonne distance optique, même lors de l'utilisation de caméras présentant des longueurs mécaniques différentes.
Cette conception évite les empilements d'adaptateurs complexes et permet de changer facilement de caméra tout en conservant une qualité d'image optimale.
Un véritable instrument polyvalent
Avec sa focale de 740 mm, l'Askar 107PHQ offre un excellent compromis entre grand champ et résolution.
Il permet d'imager facilement les grandes nébuleuses, les galaxies étendues, les amas ouverts ou les vastes régions de la Voie Lactée tout en étant capable de révéler les détails fins des objets plus compacts lorsqu'il est associé à une caméra haute résolution.
Contrairement à de nombreux astrographes exclusivement destinés à la photographie, le 107PHQ se montre également particulièrement performant en observation visuelle.
Son objectif apochromatique procure un excellent contraste, une excellente correction des couleurs et permet d'atteindre des grossissements supérieurs à 300x avec des oculaires adaptés.
Sa généreuse distance de travail autorise également l'utilisation de renvois coudés de 2", transformant facilement cette lunette en instrument d'observation grand champ ou en lunette performante pour le planétaire selon les accessoires utilisés.
Porte-oculaire Rack & Pinion CNC de 3,4" conçu pour les configurations lourdes
L'Askar 107PHQ est équipé d'un porte-oculaire photographique Rack & Pinion CNC de 3,4 pouces spécialement développé pour répondre aux exigences des astrophotographes.
Sa crémaillère renforcée supporte une charge utile pouvant atteindre 8 kg, permettant l'utilisation sans difficulté de caméras refroidies, roues à filtres, diviseurs optiques et autres accessoires lourds.
Le système de mise au point bénéficie d'une course généreuse de 110 mm et d'une commande micrométrique assurant une grande précision.
Le mécanisme Rack & Pinion est découplé du palier du tube allonge, garantissant un déplacement parfaitement fluide, sans jeu mécanique et sans perte de précision, même sous forte charge.
Le porte-oculaire est également rotatif à 360°, facilitant le cadrage des objets sans modifier l'orientation de l'ensemble du train optique.
Une connectique particulièrement complète
Afin de répondre à toutes les configurations photographiques, l'Askar 107PHQ dispose d'une connectique très complète.

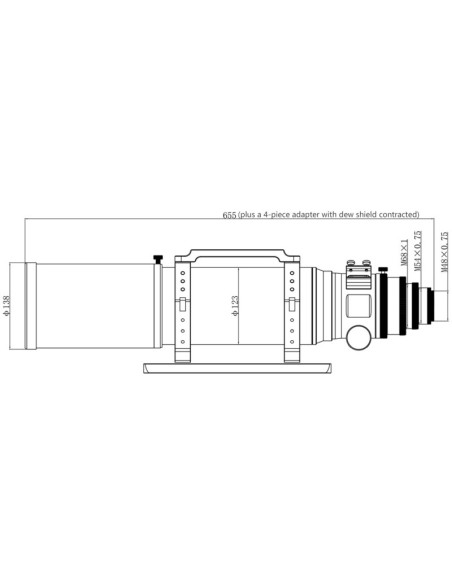

Outre les porte-oculaires standards de 31,75 mm (1,25") et 50,8 mm (2"), plusieurs filetages sont directement disponibles :
- M48x0,75
- M54x0,75
- M68x1
- M86x1
Ces différentes interfaces permettent une adaptation rigide par vissage, particulièrement appréciée en astrophotographie afin de limiter tout risque de flexion.
Le filetage pour filtre 2" est directement intégré dans l'adaptateur M48 fourni.

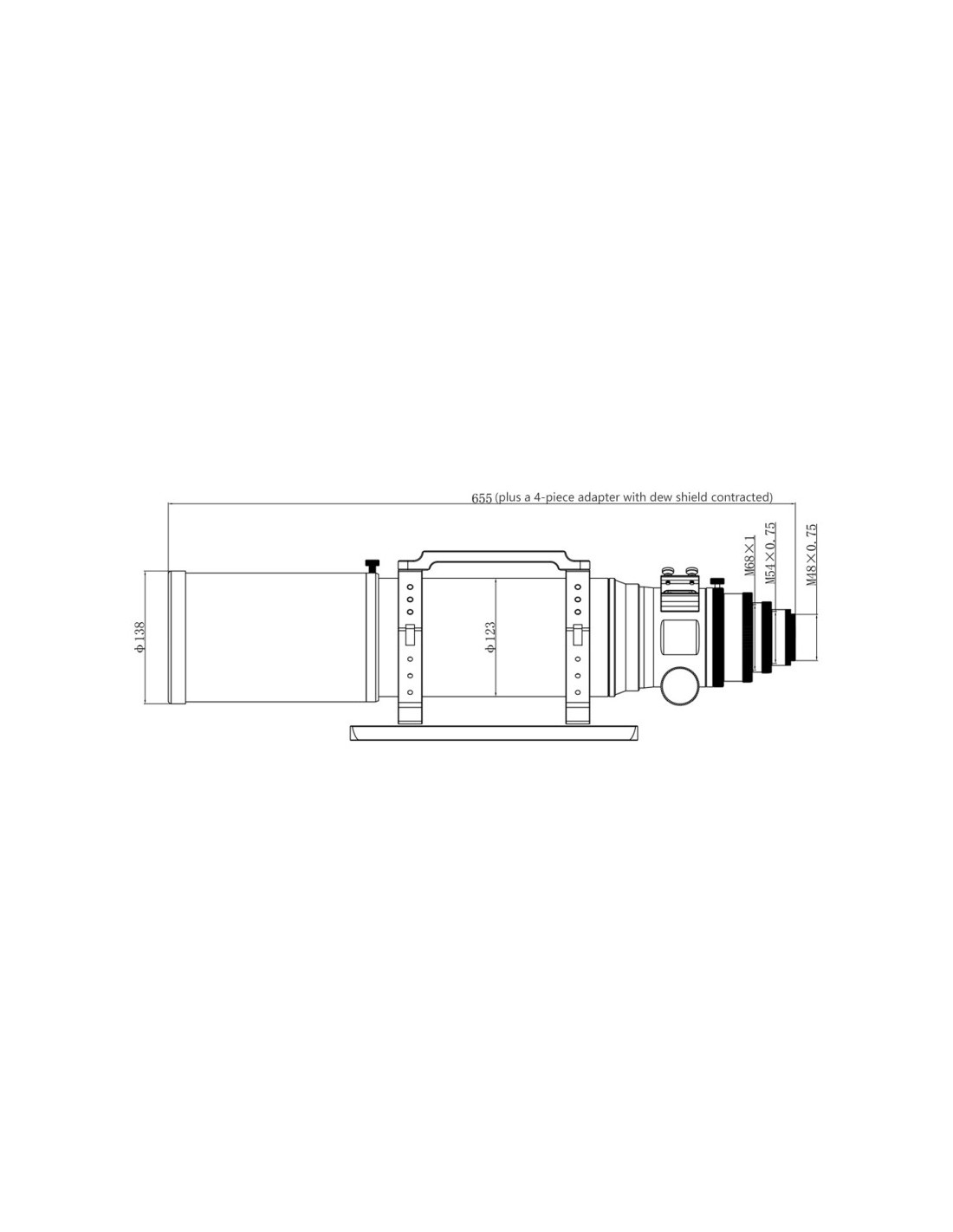

Distances de travail disponibles
Les distances de travail sont mesurées avec le porte-oculaire entièrement rétracté :
- 79 mm depuis le filetage mâle M48x0,75
- 99 mm depuis le filetage mâle M54x0,75
- 119 mm depuis le filetage mâle M68x1
- 149 mm depuis le filetage mâle M86x1
- 120 mm depuis la connexion 2"
Ces importantes réserves de tirage facilitent l'intégration de nombreux accessoires photographiques ou visuels.
Une fabrication contrôlée individuellement
Chaque Askar 107PHQ fait l'objet d'un contrôle individuel avant son expédition afin de garantir une qualité constante.
Chaque instrument bénéficie notamment :
- d'un contrôle complet de la mécanique ;
- d'un réglage optimal du porte-oculaire ;
- d'une vérification esthétique et d'un nettoyage des lentilles ;
- d'un contrôle du serrage des différentes vis pouvant se desserrer pendant le transport ;
- d'une collimation complète avec vérification sur banc optique.
L'utilisateur reçoit ainsi un instrument parfaitement réglé, immédiatement prêt pour l'observation comme pour l'astrophotographie.
Points forts
- Système optique Petzval à 4 éléments avec objectif triplet apochromatique et correcteur intégré.
- Ouverture de 107 mm et focale de 740 mm (f/7).
- Champ corrigé et illuminé de 44 mm compatible avec les capteurs plein format.
- Aucune nécessité d'ajouter un correcteur de champ externe.

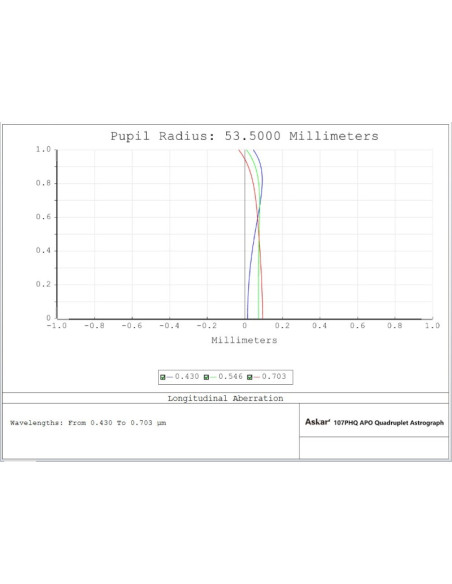

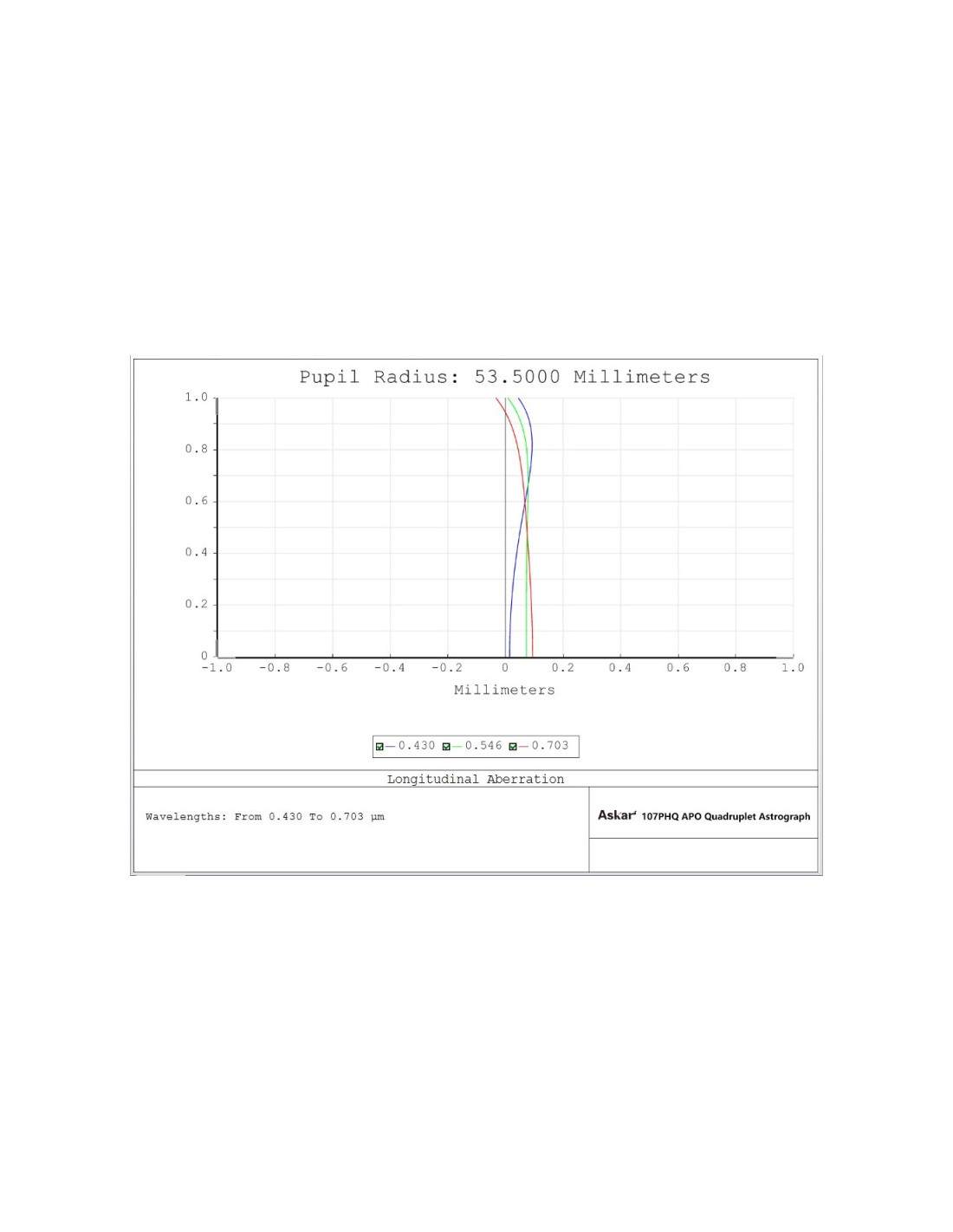

- Excellente correction des couleurs et étoiles parfaitement ponctuelles sur tout le champ.
- Convient aussi bien à l'astrophotographie qu'à l'observation visuelle.
- Grossissements pouvant dépasser 300x avec un excellent contraste.
- Porte-oculaire Rack & Pinion CNC de 3,4" supportant jusqu'à 8 kg de charge.
- Mise au point micrométrique avec course de 110 mm.
- Rotation du porte-oculaire sur 360°.
- Nombreuses interfaces : 1,25", 2", M48, M54, M68 et M86.
- Grande réserve de backfocus pour les accessoires photographiques et visuels.
- Colliers CNC avec poignée de transport et queue d'aronde type Vixen.
- Support de chercheur compatible avec les chercheurs standards et mini-lunettes de guidage.
- Livrée dans une mallette rigide de transport.
- Chaque instrument est contrôlé, collimaté et testé individuellement avant expédition.
Fiche technique
| Caractéristiques |
Détails |
| Type optique |
Lunette apochromatique Petzval |
| Formule optique |
Quadruplet (triplet APO + correcteur intégré) |
| Ouverture |
107 mm |
| Focale |
740 mm |
| Rapport focal |
f/7 |
| Revêtement |
Traitement multicouches sur toutes les surfaces |
| Correcteur |
Intégré |
| Champ corrigé |
44 mm |
| Cercle d'image |
44 mm entièrement corrigé et illuminé |
| Grossissement |
Supérieur à 300x selon les accessoires |
| Porte-oculaire |
Rack & Pinion CNC 3,4" |
| Rotation |
360° |
| Charge maximale |
8 kg |
| Course de mise au point |
110 mm |
| Backfocus maximal |
149 mm depuis le filetage M86x1 |
| Distances disponibles |
79 mm (M48), 99 mm (M54), 119 mm (M68), 149 mm (M86), 120 mm (2") |
| Connexions |
31,75 mm, 50,8 mm, M48x0,75, M54x0,75, M68x1, M86x1 |
| Filetage filtre |
2" intégré dans l'adaptateur M48 |
| Diamètre du pare-buée |
134 mm |
| Queue d'aronde |
Type Vixen |
| Colliers |
CNC |
| Support chercheur |
Oui |
| Poids |
7 kg (avec colliers et queue d'aronde) |
Contenu de la livraison
- Lunette apochromatique Askar 107PHQ.
- Colliers CNC.
- Poignée de transport.
- Barre à queue d'aronde type Vixen.
- Support de chercheur monté sur le porte-oculaire.

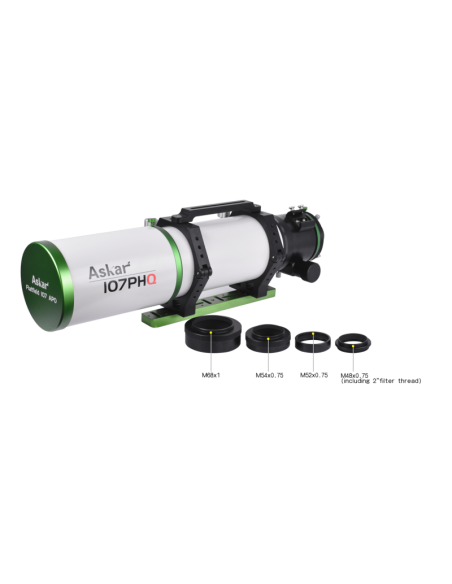

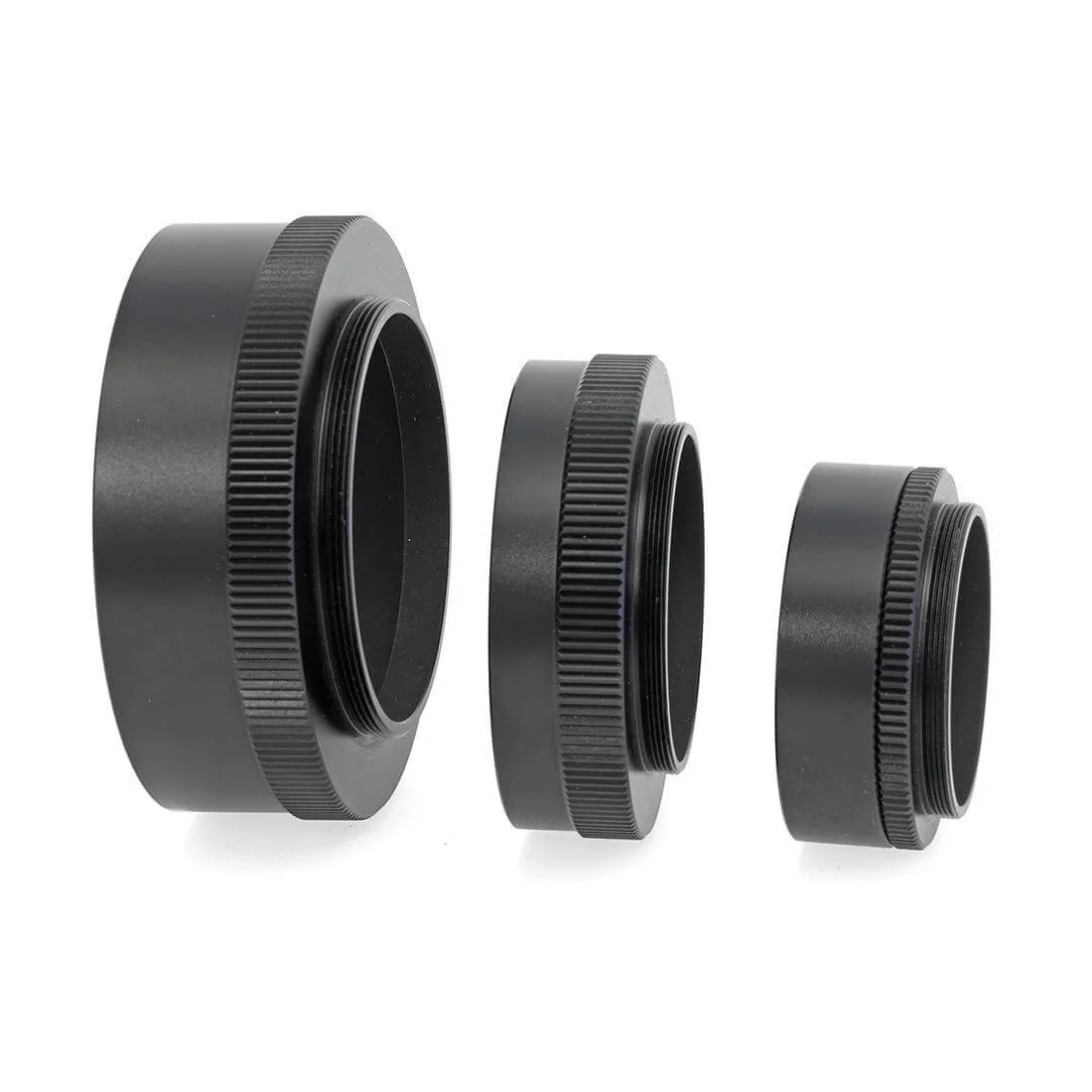

- Bagues adaptatrices

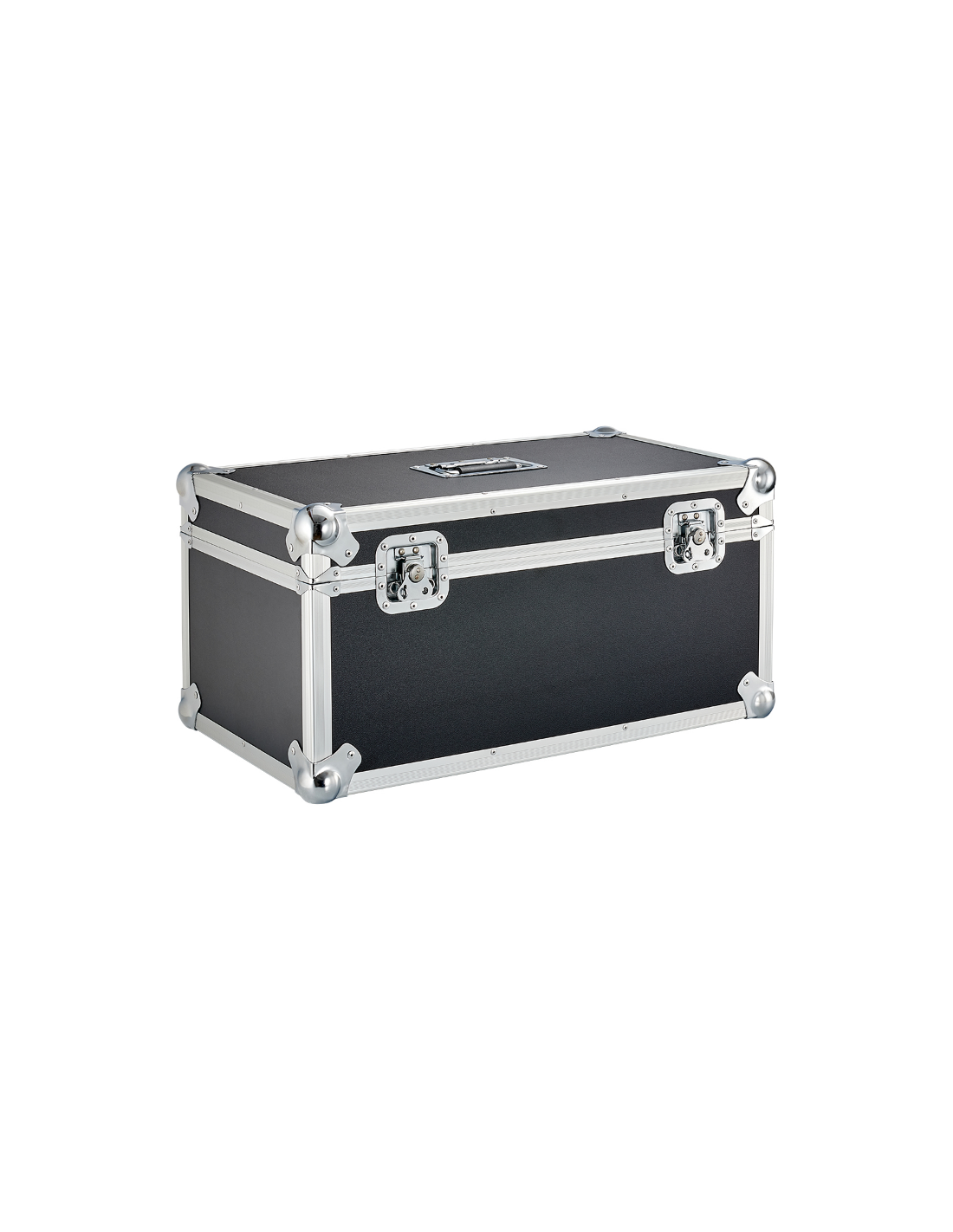

- Mallette rigide de transport.
- Protocole de contrôle et de fabrication du fabricant.
FAQ - Questions fréquentes
Quelle est la différence entre l'Askar 107PHQ et une lunette apochromatique classique ?
L'Askar 107PHQ intègre directement un correcteur de champ dans sa conception Petzval à quatre lentilles. Contrairement à une lunette APO classique, il n'est donc pas nécessaire d'ajouter un correcteur externe ni de régler précisément le backfocus, ce qui simplifie considérablement l'installation photographique tout en garantissant un champ parfaitement corrigé.
L'Askar 107PHQ est-elle compatible avec les capteurs plein format ?
Oui. Son cercle d'image de 44 mm est entièrement corrigé et illuminé, ce qui permet d'utiliser des appareils photo et caméras plein format haute résolution sans dégradation significative de la qualité d'image jusqu'aux bords du capteur.
Cette lunette est-elle uniquement destinée à l'astrophotographie ?
Non. Bien qu'elle soit avant tout conçue comme un astrographe haut de gamme, l'Askar 107PHQ offre également d'excellentes performances en observation visuelle grâce à sa qualité optique, son contraste élevé et sa capacité à atteindre des grossissements supérieurs à 300x avec des oculaires adaptés.
Quel équipement photographique peut supporter le porte-oculaire ?
Le porte-oculaire Rack & Pinion CNC de 3,4 pouces peut supporter jusqu'à 8 kg de charge. Il convient parfaitement aux configurations comprenant une caméra refroidie, une roue à filtres, un diviseur optique, un rotateur ou d'autres accessoires lourds, tout en conservant une mise au point précise et sans jeu mécanique.
Quels accessoires peuvent être montés sur l'Askar 107PHQ ?
La lunette accepte les accessoires au format 31,75 mm (1,25") et 50,8 mm (2"), ainsi que les adaptateurs filetés M48, M54, M68 et M86. Cette grande compatibilité facilite l'intégration de la plupart des équipements utilisés en astrophotographie moderne.
Pourquoi choisir un système Petzval pour l'astrophotographie ?
Un système Petzval offre un champ naturellement corrigé sans avoir recours à un correcteur externe. Les étoiles restent ponctuelles sur l'ensemble du champ, la mise en œuvre est simplifiée et les risques d'erreur liés au réglage du backfocus sont fortement réduits, ce qui constitue un avantage important pour les astrophotographes exigeants.
