Lunette apochromatique ZWO FF65 quintuplet

La lunette ZWO FF65 est un astrographe destiné à l'imagerie astronomique du ciel profond à grand champ. Son système optique est constitué d'un quintuplet (5 lentilles) dont un correcteur de champ offrant un cercle image corrigé de 44 mm de diamètre couvrant les capteurs plein-format. La FF65 est équipée pour l'imagerie avec son système de mise au point surdimensionné (2,5") avec démultiplication, facilement motorisable, et ses nombreux adaptateurs photo. Son principal atout est la facilité de montage des caméras et des appareils photographiques au foyer. Il n'est pas nécessaire de se préoccuper du backfocus : vissez vos accessoires et c'est tout !

Optimisée pour l'imagerie

La ZWO FF65 APO est une lunette à 5 lentilles (quintuplet), dont 2 lentilles en verre ED destinées à réduire les aberrations optiques et chromatiques. Le correcteur de champ est inclus dans son design optique ; le champ est plan au foyer et vous n'aurez pas à investir dans un correcteur coûteux. Avec son cercle image corrigé de 44 mm de diamètre, la lunette permet l'imagerie au format APN (plein format). Les déformations en bord de champ sont minimales. Les images sont d'une extrême finesse.

Ce design offre une autre particularité puisque qu'il vous évite d'avoir à calculer le backfocus mécanique de votre montage. Sur un instrument classique équipé d'un correcteur de champ ou d'un réducteur de focale, vous devez impérativement placer le capteur de votre caméra ou de votre appareil photographique à une distance précise et fixe derrière le correcteur/réducteur, au risque de ne pas pouvoir faire la mise au point de l'image. Avec la FF65, il est inutile de vous préoccuper du backfocus et de sortir la calculatrice pour calculer le tirage de tous vos accessoires. Vous les fixez au foyer et vous faites la mise au point.

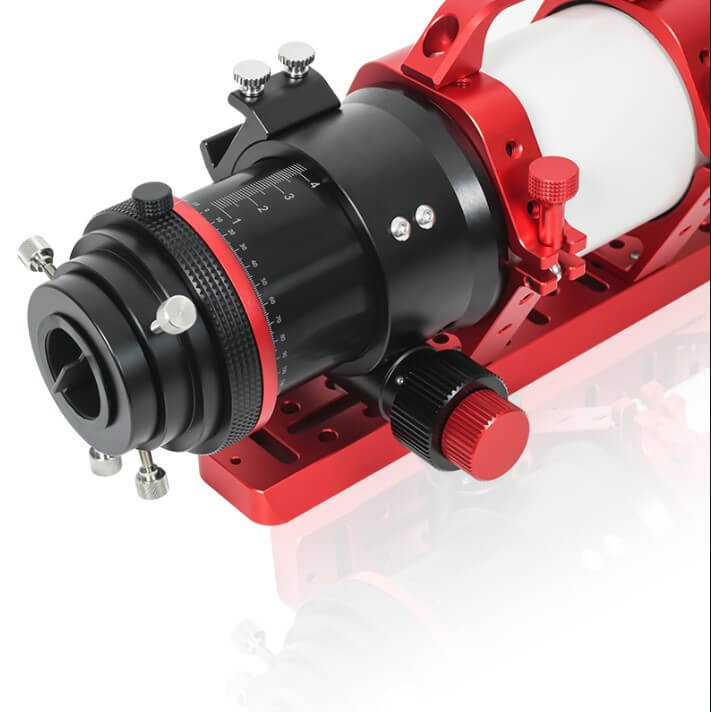

Le système de mise au point démultiplié est solide et facilite les montages pour l'imagerie. Il n'est même pas nécessaire de se préoccuper du backfocus.

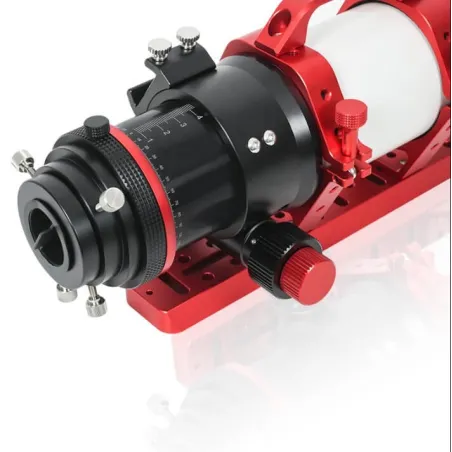

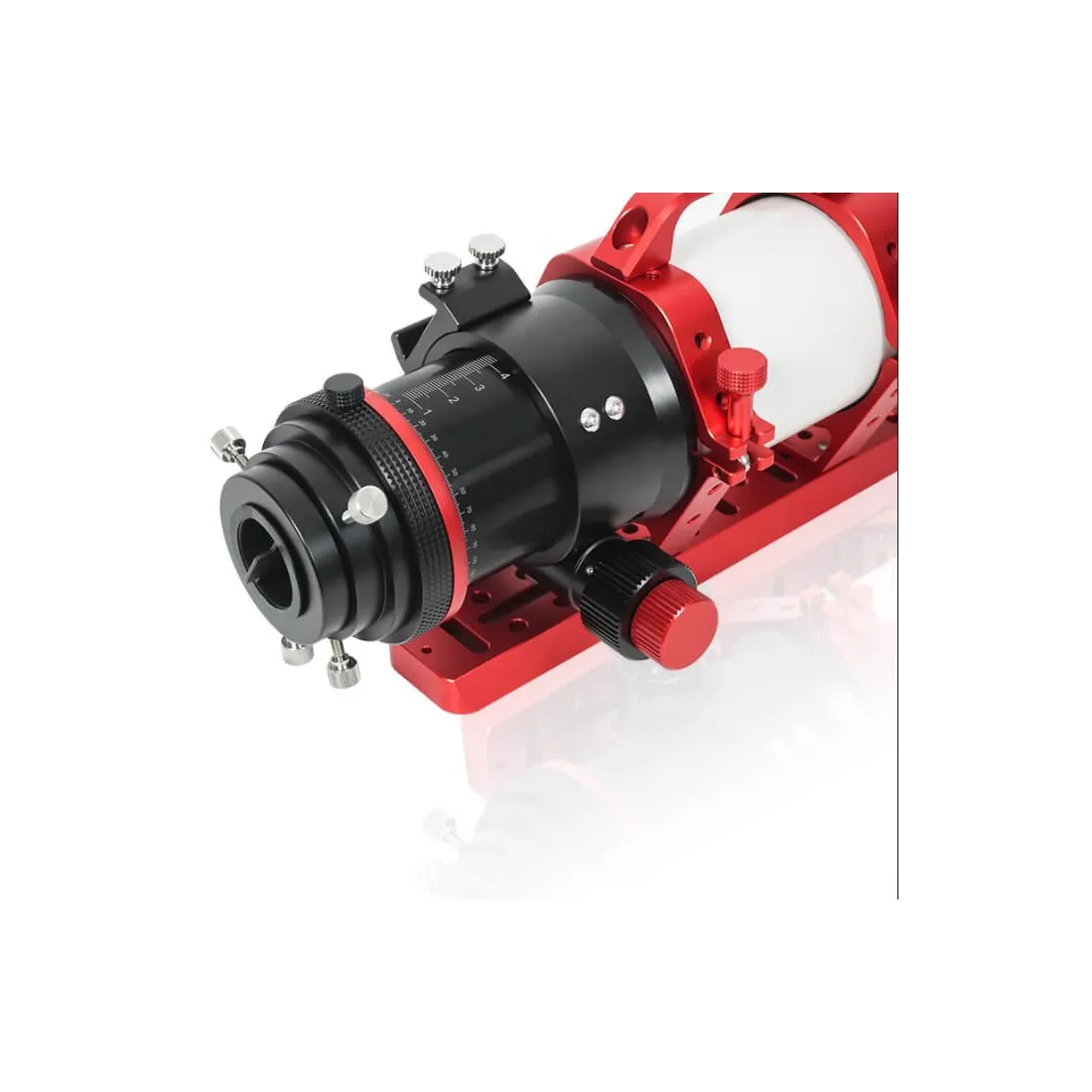

La lunette ZWO FF65 APO possède un système de mise au point de 2,5 pouces très rigide, avec mise au point démultipliée 1:10. Il est équipé d'un dispositif de cadrage rotatif manuel et d'une base de chercheur pouvant recevoir un chercheur de guidage, par exemple. La sortie native du focuser est au filetage M68 mâle. Trois adaptateurs photo sont fournis, munis de filetages M54 mâle, M54 femelle et M48 mâle. L'adaptateur M48 dispose d'un filetage femelle pour le vissage d'un filtre.

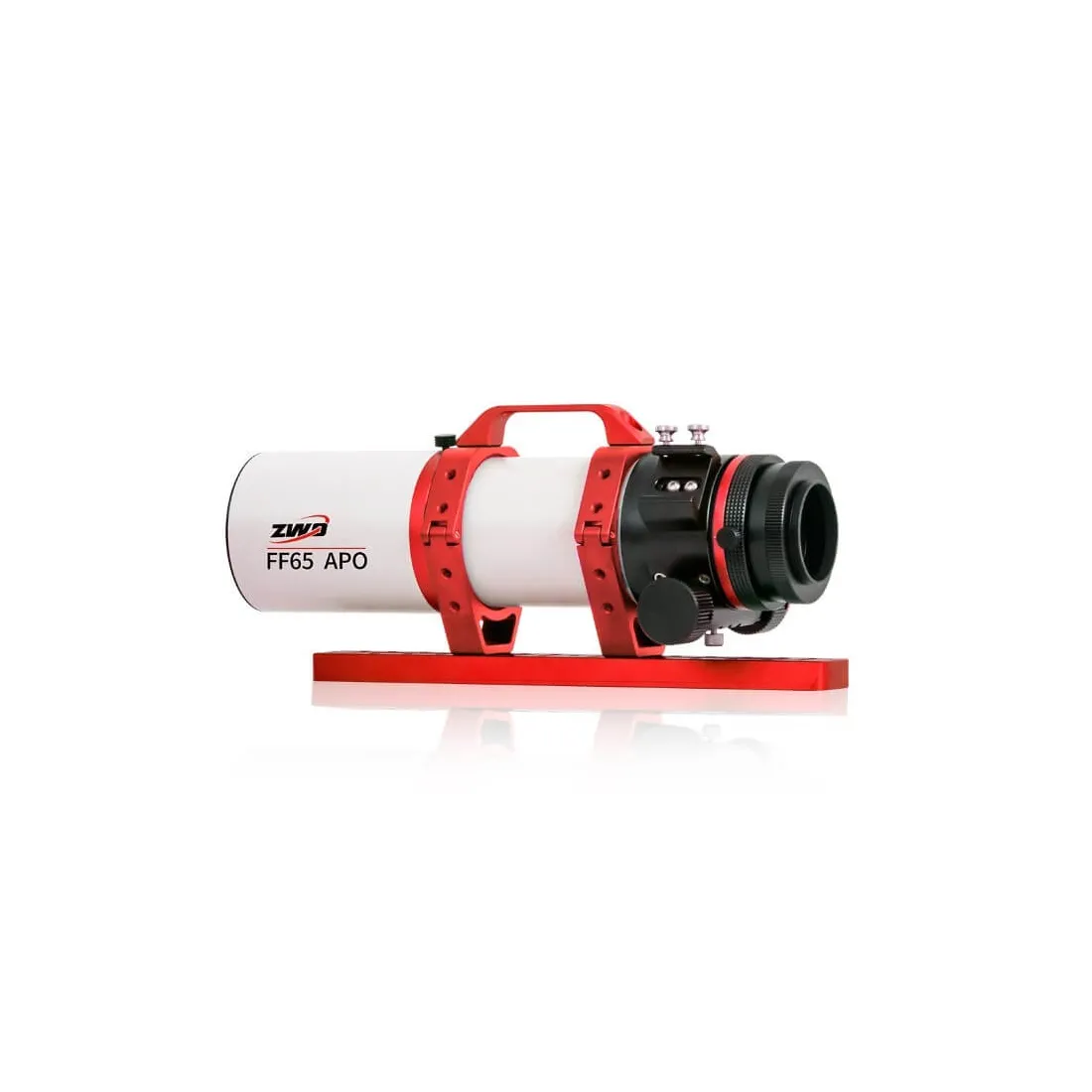

Le tube optique est compact et léger. Il ne pèse que 2 kg ; l'ensemble complet, incluant les colliers, la queue d'aronde et les accessoires pèse 2,8 kg. La lunette est livrée avec une paire de colliers, une queue d'aronde type Vixen et une poignée/surplatine.

La FF65 est l'outil idéal pour l'imagerie nomade. Elle pourra s'intégrer dans une configuration complète ZWO incluant les monture AM5/AM3 et tous les accessoires d'imagerie de la marque (caméra, roue à filtres, moteur de mise au point). Commandé par l'ASIAIR Plus, l'ensemble sera parfaitement optimisé et sera rapidement opérationnel sur le terrain.

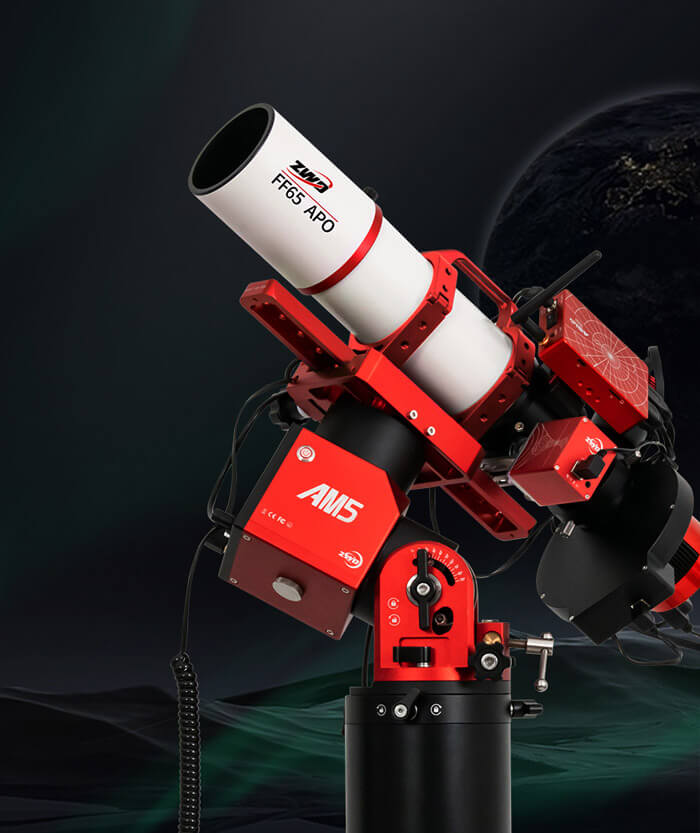

Lunette FF65 et monture harmonique AM5, l'association parfaite pour l'imagerie nomade à grand champ.

Schémas

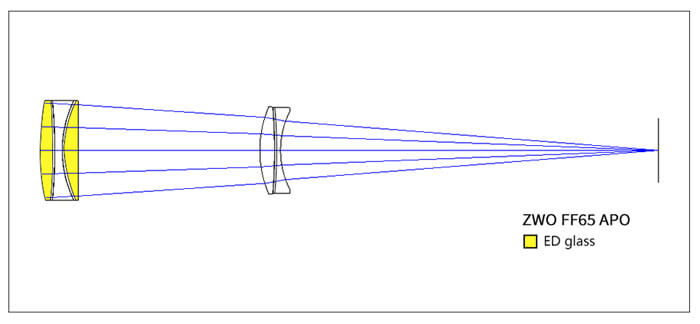

Design optique de la lunette ZWO FF65 APO.

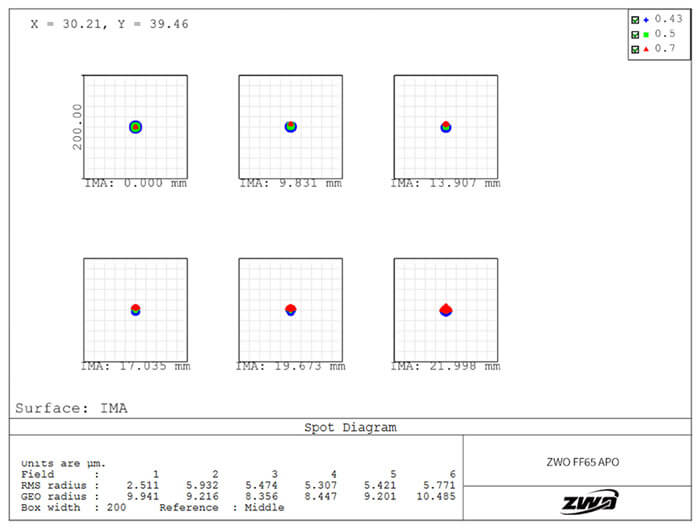

Spot-diagram au foyer de la lunette ZWO FF65 APO. La distance est indiquée depuis le centre jusqu'au bord du cercle image, sur 3 longueurs d'onde différentes (en µm).

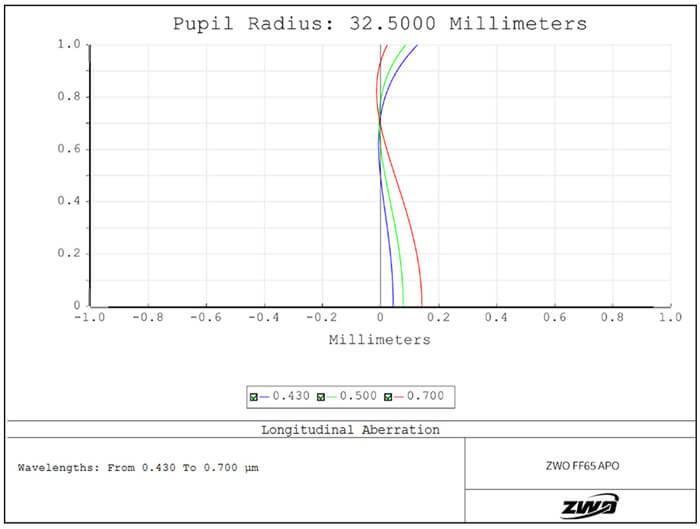

Aberration longitudinale au foyer de la lunette ZWO FF65 APO, sur 3 longueurs d'onde différentes.

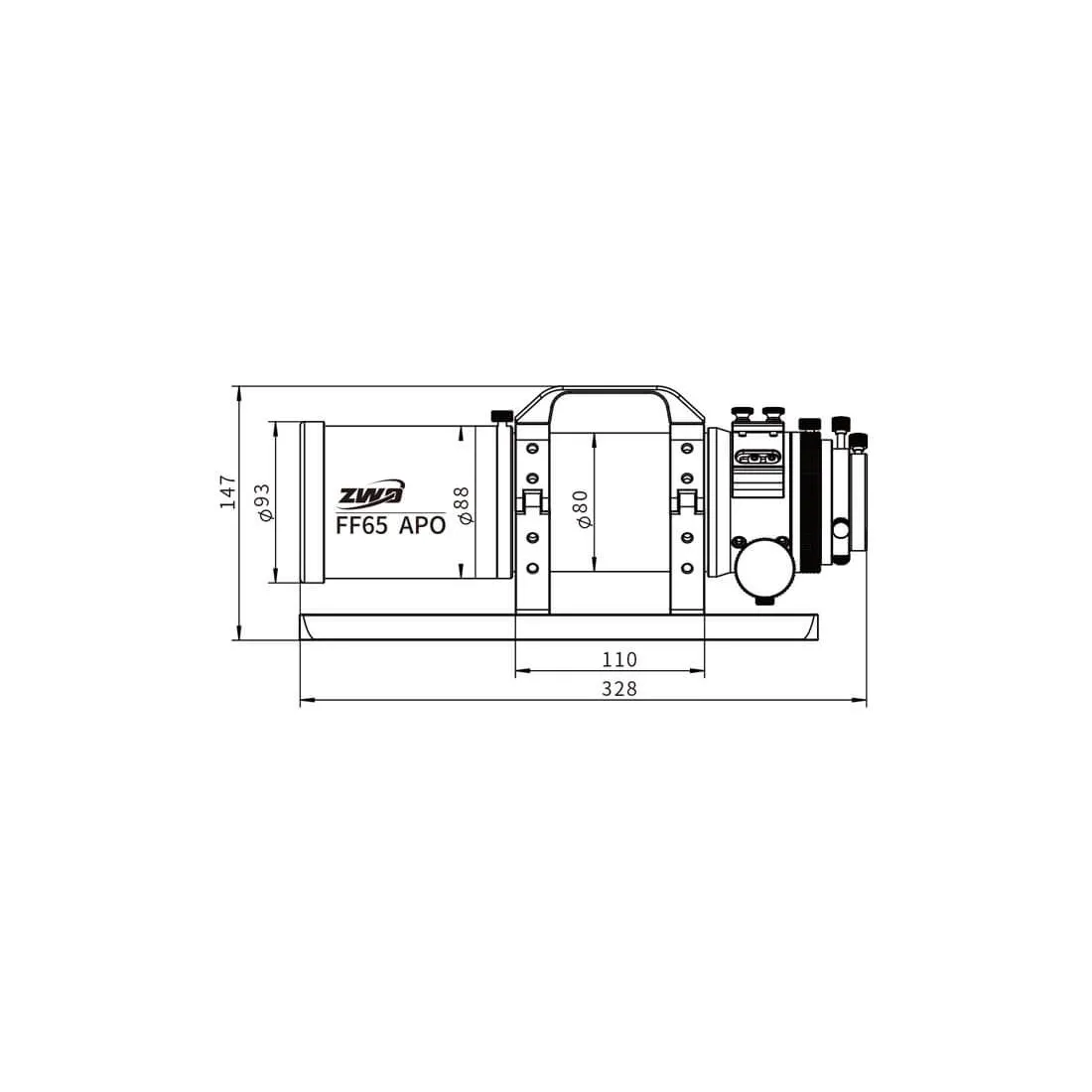

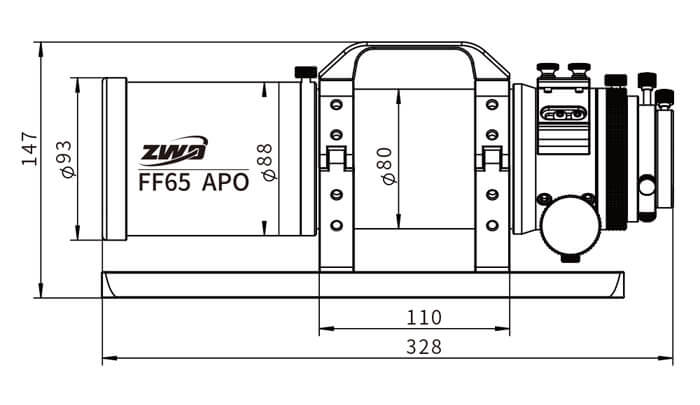

Dimensions et cotes de la lunette ZWO FF65 APO

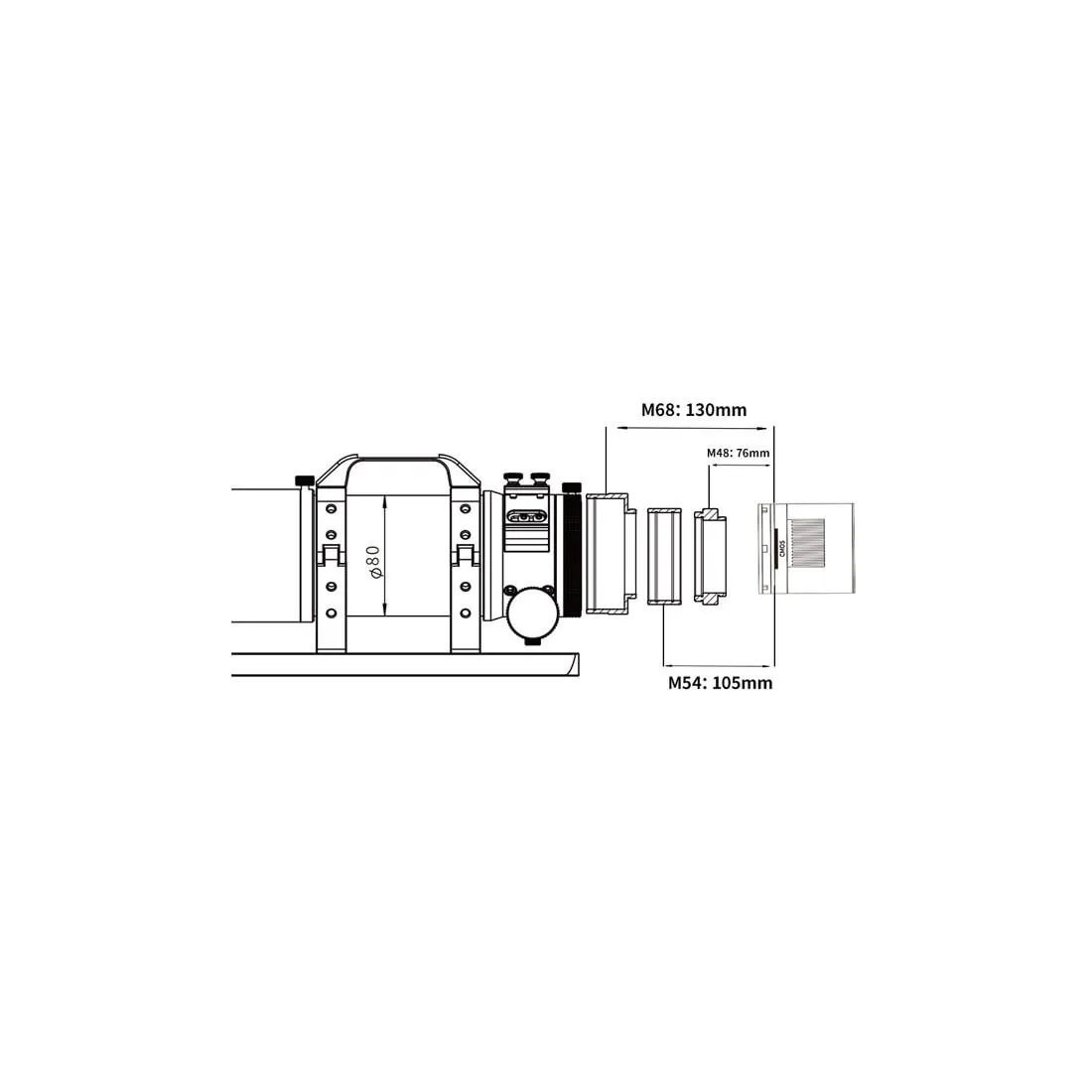

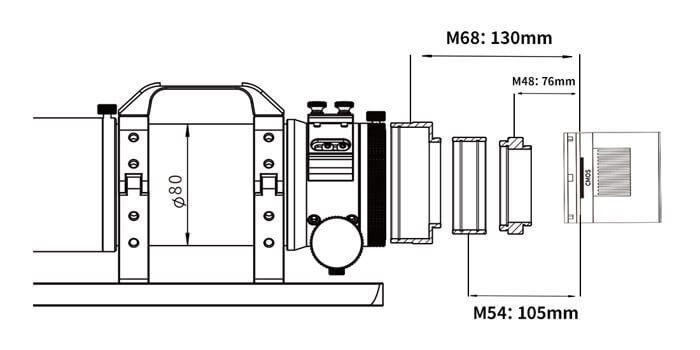

Position de la mise au point en fonction des adaptateurs photo utilisés.
