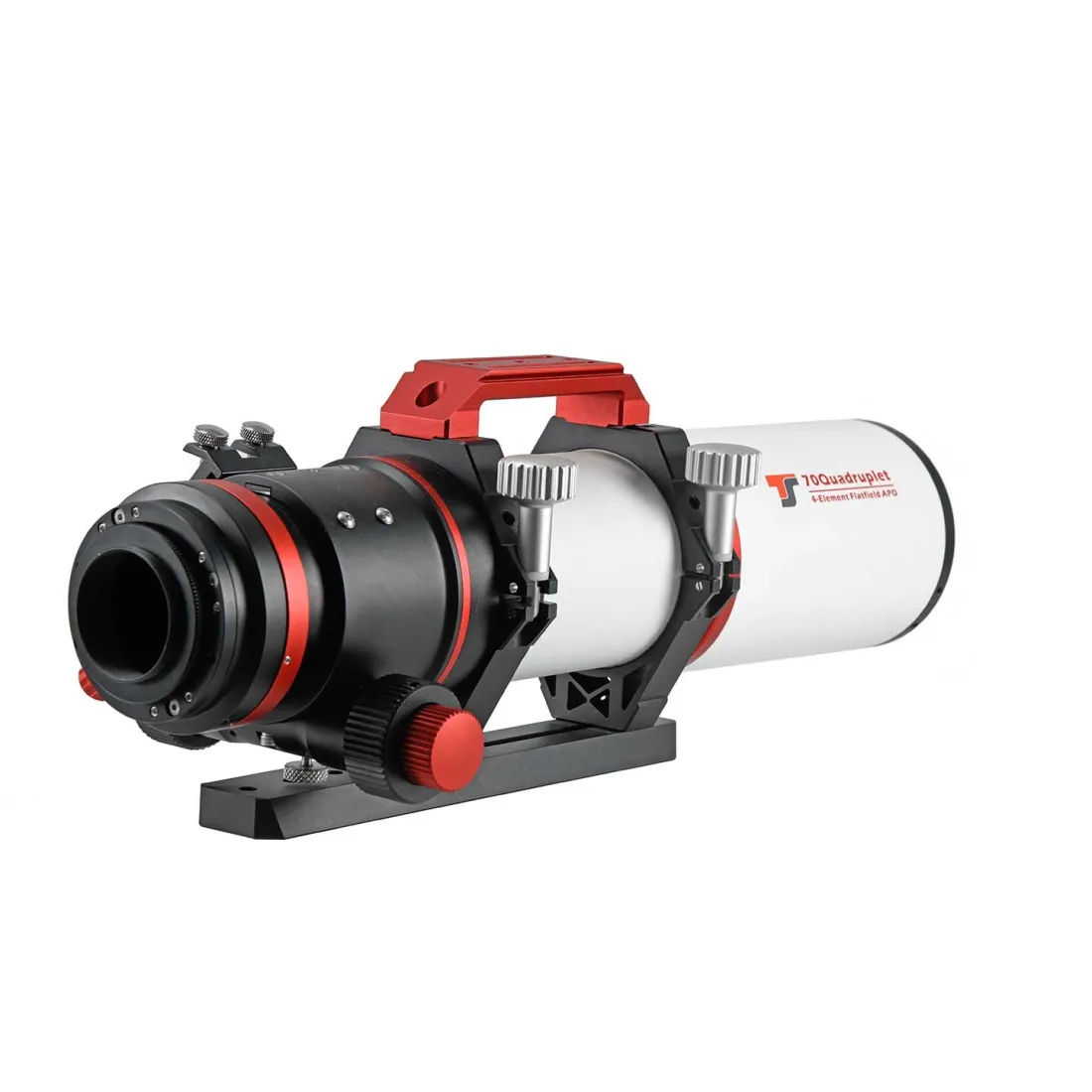

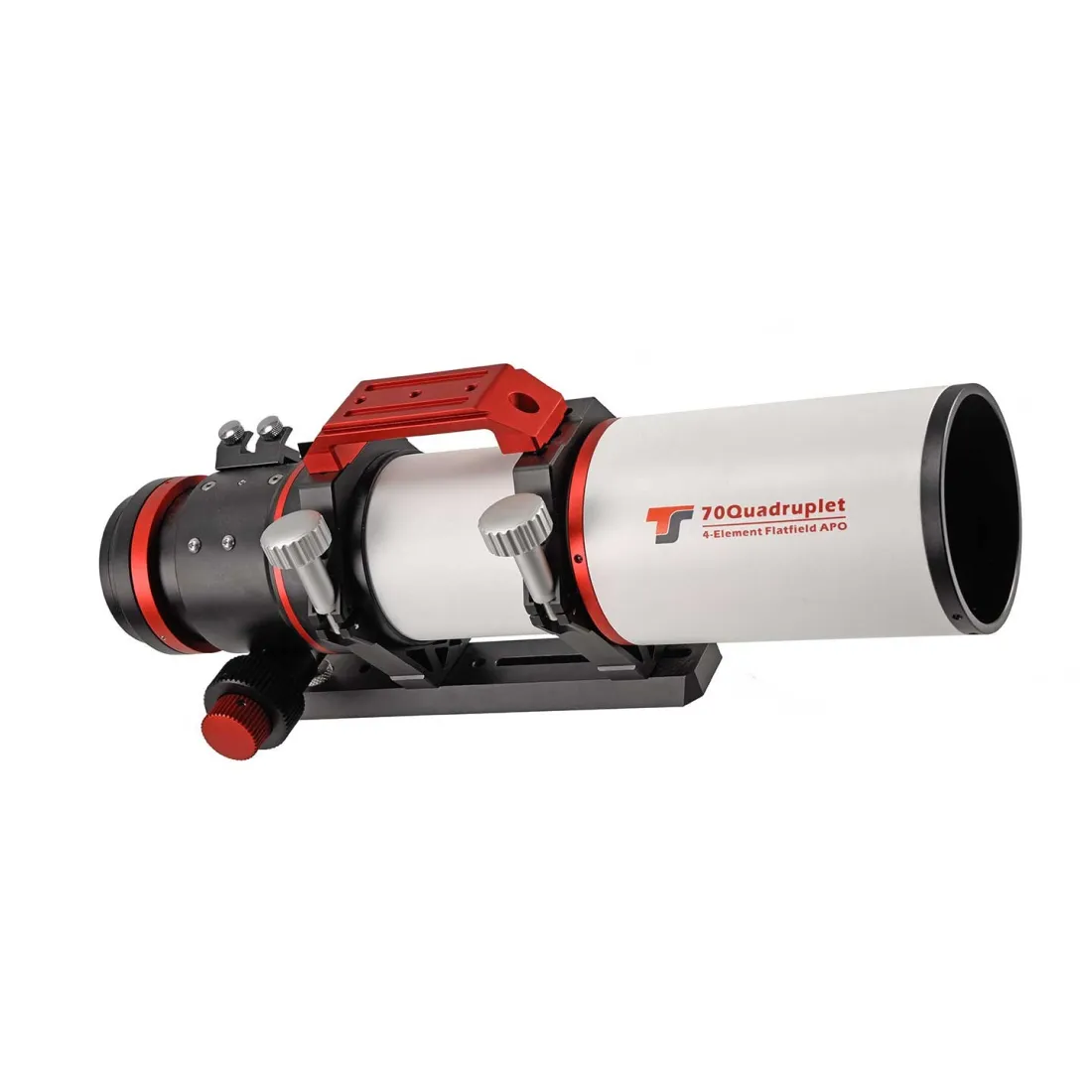

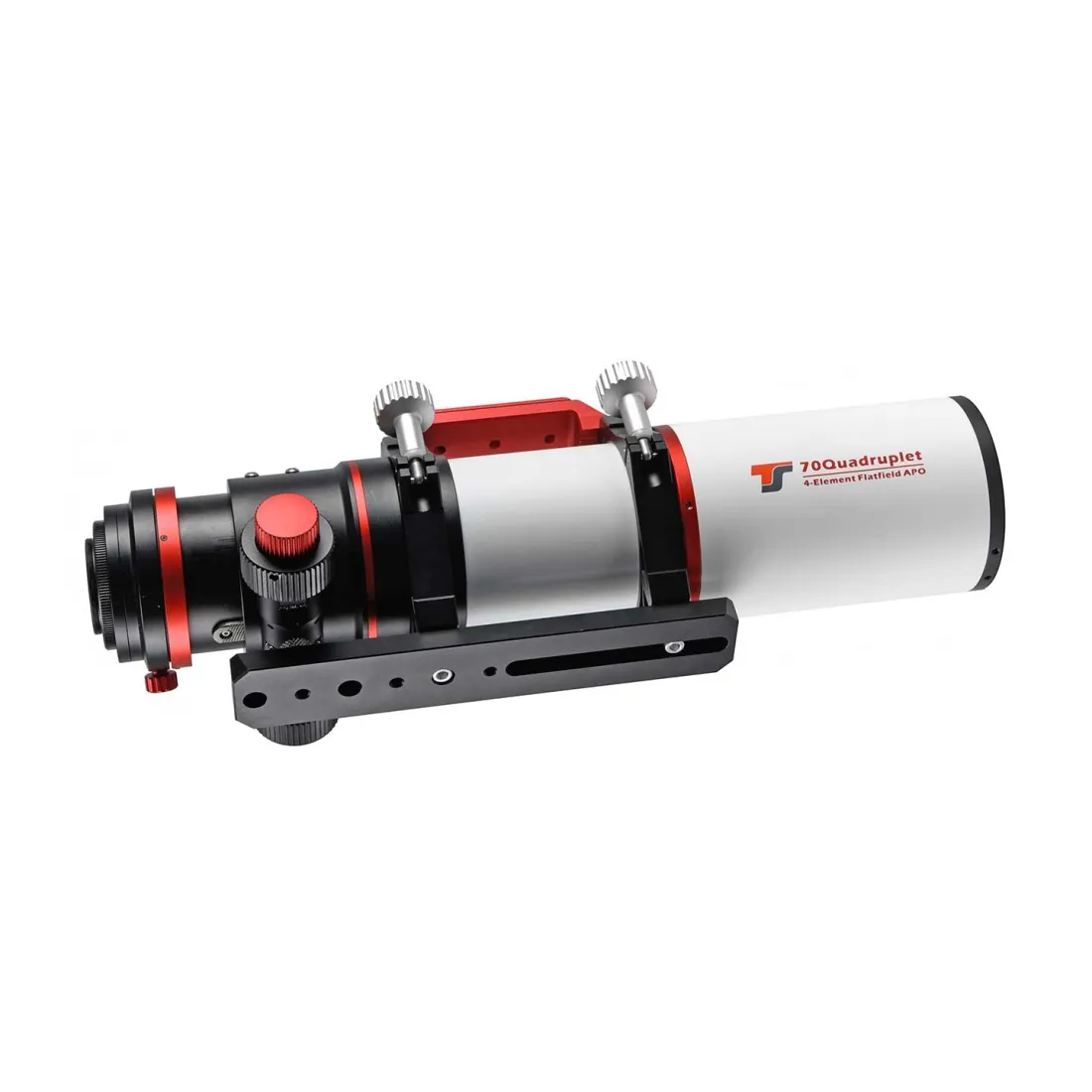

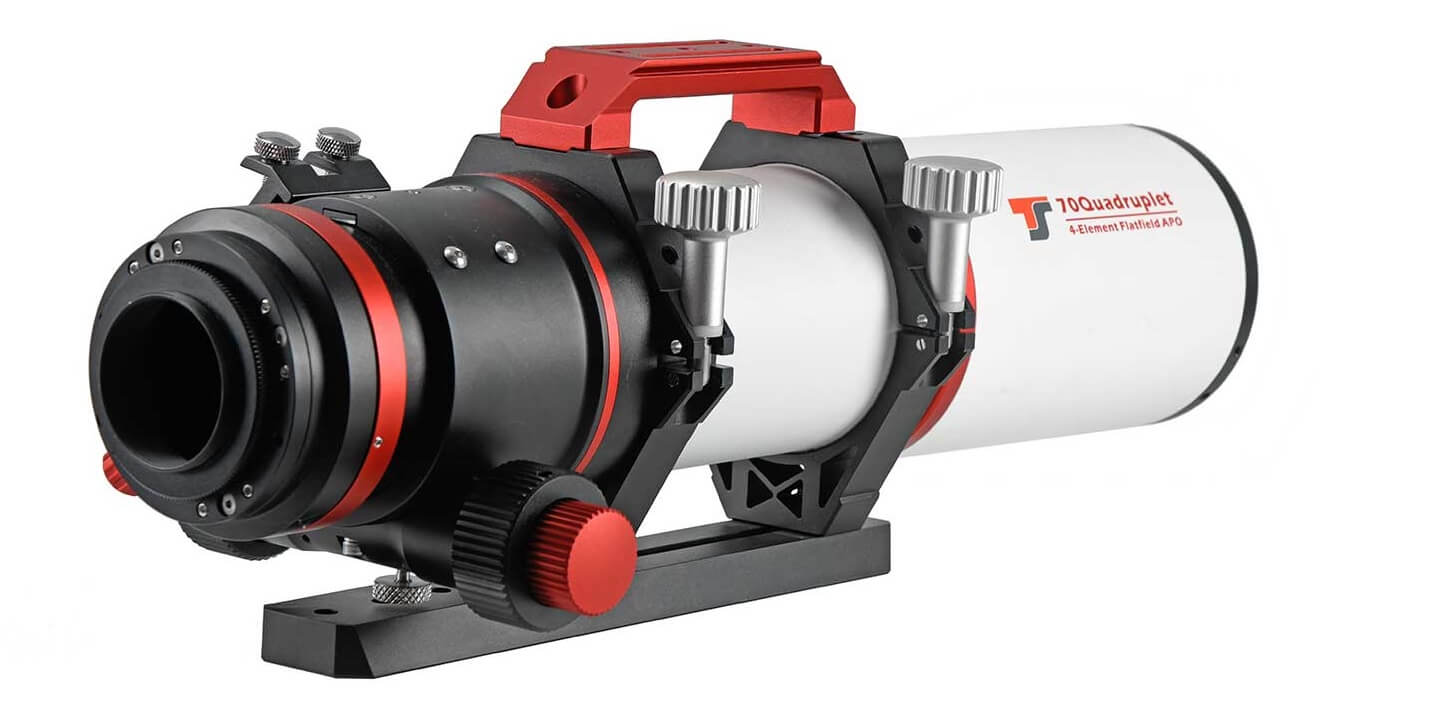

TS-Optics 70 mm f/5 Quadruplet Flatfield Apo : un astrographe compact conçu pour l’imagerie grand champ
La TS-Optics 70 mm f/5 Quadruplet Flatfield Apo est une lunette apochromatique développée spécifiquement pour les astrophotographes exigeants recherchant un instrument compact, performant et capable d’exploiter pleinement les capteurs modernes jusqu’au format plein cadre.
Avec une ouverture de 70 mm et une focale de 350 mm, elle offre un champ particulièrement étendu, idéal pour l’imagerie des grandes nébuleuses, des vastes régions de la Voie lactée, des amas ouverts ou encore des grands champs stellaires.
Sa conception quadruplet associe un objectif triplet FPL53 à un élément correcteur intégré directement dans le tube optique. Cette architecture permet d’obtenir un champ parfaitement corrigé sans nécessiter l’ajout d’un correcteur externe, tout en garantissant une excellente correction chromatique.
Une formule optique quadruplet à verre FPL53
Le cœur de cette lunette repose sur un système optique à quatre éléments répartis en deux groupes.
L’objectif principal est un triplet à verre FPL53 avec espacement à air, reconnu pour ses excellentes propriétés de correction chromatique. Ce triplet est associé à un correcteur en verre fluoré intégré dans le tube afin de supprimer la courbure de champ et maintenir une qualité d’image optimale jusqu’aux bords du capteur.
Cette conception permet :
- Une excellente correction des aberrations chromatiques.
- Des étoiles fines et ponctuelles sur l’ensemble du champ.
- Une image homogène du centre jusqu’aux bords.
- Une utilisation optimale avec les capteurs modernes haute résolution.
Le rapport focal rapide de f/5 permet également de réduire les temps de pose et d’améliorer l’efficacité lors des acquisitions en ciel profond.
Champ corrigé de 45 mm compatible plein format
La TS-Optics 70 mm f/5 Quadruplet Flatfield Apo dispose d’un cercle image entièrement corrigé et illuminé de 45 mm de diamètre.
Cette caractéristique la rend parfaitement compatible avec :
- Les capteurs APS-C
- Les capteurs Micro 4/3
- Les caméras CMOS astronomiques
- Les reflex numériques
- Les appareils hybrides
- Les capteurs plein format
Grâce à cette couverture généreuse, les astrophotographes peuvent exploiter toute la surface de leur capteur sans subir les déformations généralement observées sur les instruments moins corrigés.
Connexions photographiques polyvalentes
Cette lunette a été pensée pour s’adapter facilement à de nombreuses configurations d’imagerie.
À l’arrière du porte-oculaire se trouve un filetage externe M48x0,75 permettant la connexion directe de nombreux accessoires photographiques.
En retirant l’adaptateur M48, un filetage interne M54x0,75 devient disponible, offrant davantage de flexibilité pour les montages complexes et un gain supplémentaire de tirage optique.
La distance maximale disponible jusqu’au foyer est de :
- 70 mm depuis le filetage M48
- 76 mm depuis le filetage M54
Cette configuration permet l’installation de :
- Reflex numériques
- Appareils hybrides
- Caméras CMOS refroidies
- Caméras CCD
- Roues à filtres
- Tiroirs à filtres
Un filetage pour filtre 2 pouces est directement intégré dans l’adaptateur M48 afin de simplifier l’utilisation des filtres LRGB, dual-band ou narrowband.

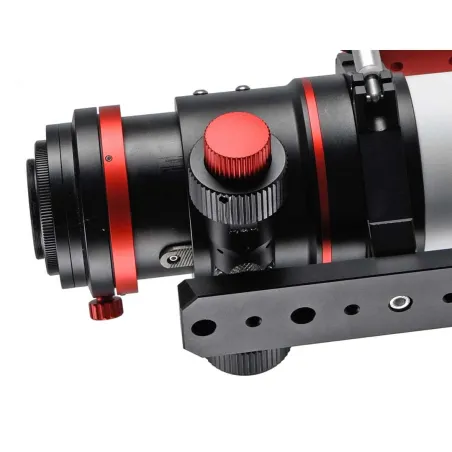

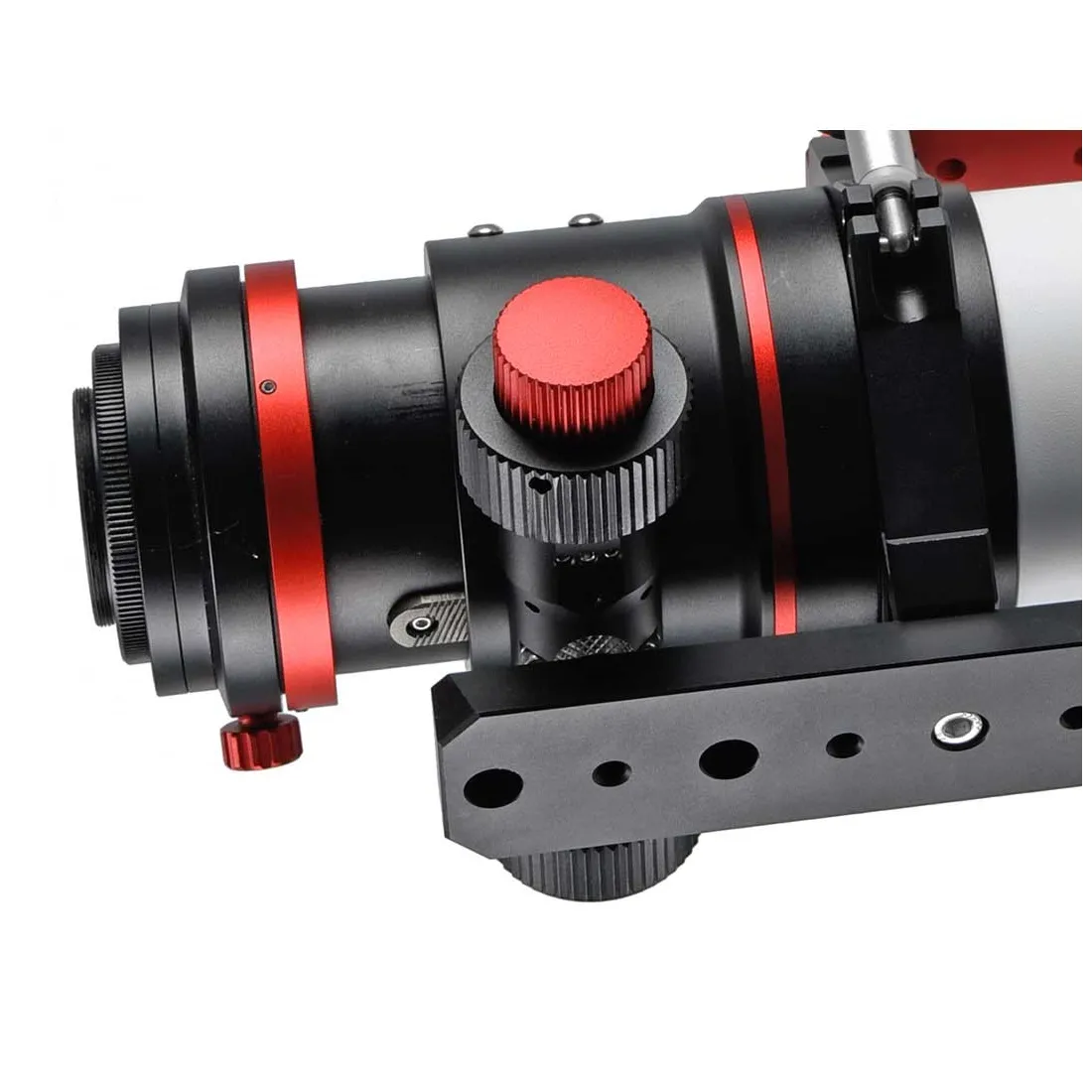

Porte-oculaire 3 pouces robuste pour les équipements lourds
La lunette est équipée d’un porte-oculaire Rack & Pinion de 3 pouces particulièrement robuste.
Conçu pour supporter jusqu’à 6 kg de charge, il accepte sans difficulté les configurations photographiques les plus exigeantes.
Il intègre :
- Une démultiplication micrométrique 1:10.
- Une rotation à 360° pour le cadrage.
- Une connexion M48 directe.
- Un filetage M54 intégré.
- Un système de réglage du tilt.
- Une course de mise au point de 30 mm.
Cette conception garantit une excellente stabilité mécanique même avec des caméras plein format, roues à filtres et accessoires lourds.
Une lunette idéale pour l’astrophotographie nomade
Avec seulement 325 mm de longueur et un poids de 3 kg pour le tube seul, cette lunette est particulièrement adaptée aux déplacements.
Sa compacité permet un transport facile tout en conservant un niveau de performance élevé.

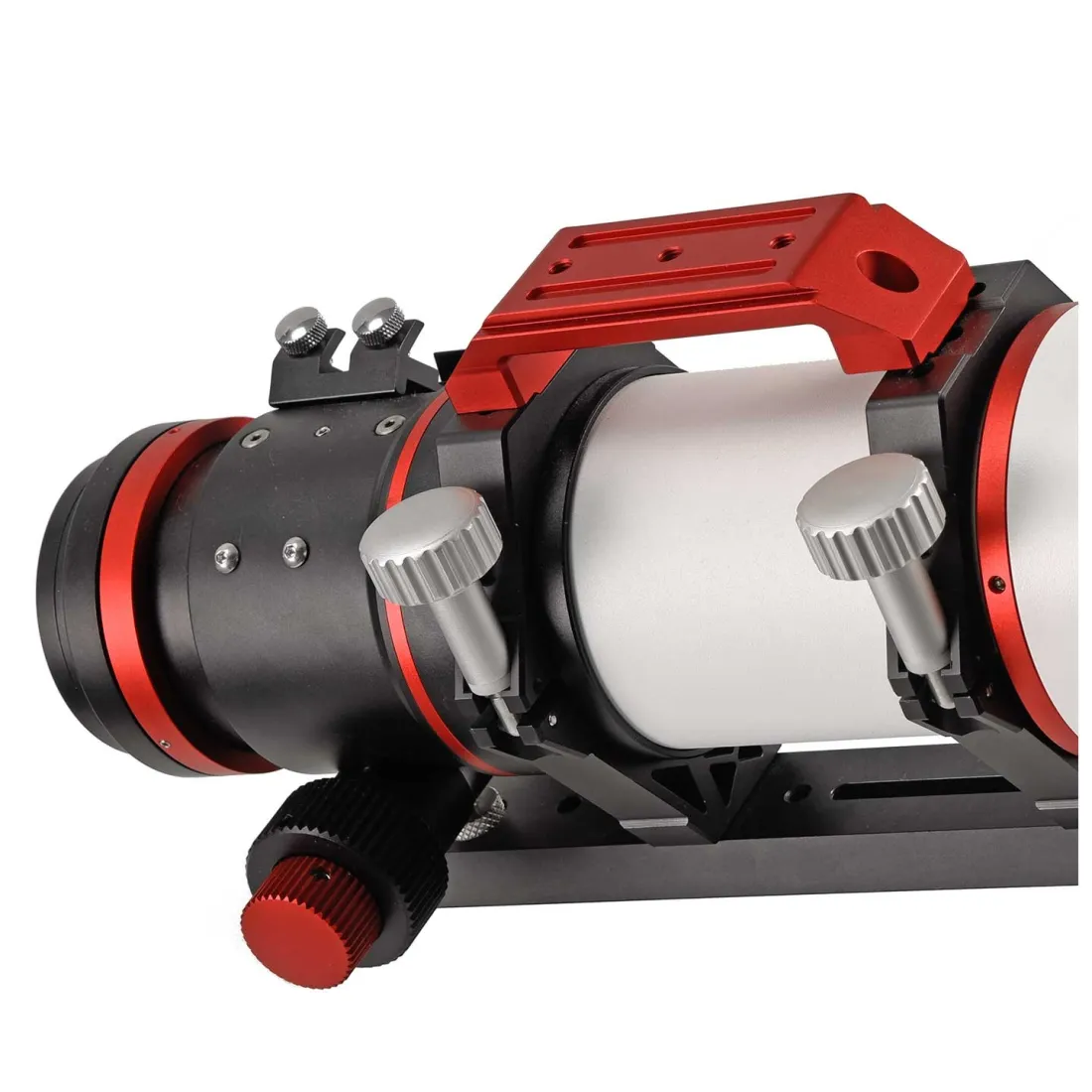

La poignée multifonction intégrée facilite le transport et comprend un filetage photo permettant la fixation d’accessoires supplémentaires.
Une embase chercheur est également présente afin d’installer un chercheur optique ou une mini-lunette guide.
Utilisation en observation visuelle
La TS-Optics 70 mm f/5 Quadruplet Flatfield Apo est avant tout un astrographe dédié à l’imagerie.
Son tirage optique est optimisé pour la photographie et ne permet pas l’utilisation directe d’un renvoi coudé standard 31,75 mm ou 2 pouces.
L’observation visuelle reste néanmoins possible à l’aide d’accessoires adaptés utilisant une interface T2.
Points forts
- Lunette apochromatique quadruplet optimisée pour l’astrophotographie
- Objectif triplet FPL53 à espacement d’air
- Correcteur de champ intégré dans le tube
- Champ photographique corrigé et illuminé de 45 mm
- Compatible avec les capteurs plein format
- Rapport focal rapide f/5
- Excellente correction chromatique
- Porte-oculaire Rack & Pinion 3 pouces supportant jusqu’à 6 kg
- Mise au point démultipliée 1:10
- Rotation intégrée à 360°
- Réglage du tilt du porte-oculaire
- Connexions M48 et M54 pour une grande compatibilité
- Filetage intégré pour filtres 2 pouces
- Format compact idéal pour les déplacements
- Poignée multifonction avec filetage photo
- Embase pour chercheur ou mini-lunette guide
Fiche technique
| Caractéristique |
Valeur |
| Type optique |
Lunette apochromatique quadruplet |
| Ouverture |
70 mm |
| Focale |
350 mm |
| Rapport focal |
f/5 |
| Conception optique |
4 éléments en 2 groupes |
| Objectif |
Triplet FPL53 à espacement d’air |
| Correcteur |
Élément en verre fluoré intégré |
| Champ corrigé |
45 mm entièrement corrigé et illuminé |
| Compatibilité capteur |
Jusqu’au plein format |
| Porte-oculaire |
Rack & Pinion 3" |
| Démultiplication |
1:10 |
| Rotation |
360° |
| Réglage du tilt |
Oui |
| Course du porte-oculaire |
30 mm |
| Connexions photo |
M48x0,75 externe / M54x0,75 interne |
| Filetage filtre |
2" intégré |
| Tirage maximal M48 |
70 mm |
| Tirage maximal M54 |
76 mm |
| Longueur du tube |
325 mm |
| Diamètre extérieur du pare-buée |
103 mm |
| Longueur queue d’aronde |
245 mm |
| Fixation queue d’aronde |
2 vis M6 |
| Poids du tube |
3 kg |
| Poids avec colliers et queue d’aronde |
4 kg |
Contenu de la livraison
- Lunette TS-Optics 70 mm f/5 Quadruplet Flatfield Apo
- Colliers CNC
- Queue d’aronde type Vixen avec connexion pour trépied photo
FAQ - Questions fréquentes
Cette lunette est-elle compatible avec les capteurs plein format ?
Oui. Son cercle image corrigé et entièrement illuminé de 45 mm permet une utilisation optimale avec les appareils photo et caméras équipés de capteurs plein format.
Un correcteur de champ supplémentaire est-il nécessaire ?
Non. Le correcteur est directement intégré dans la conception optique quadruplet. Aucun aplanisseur ou correcteur externe n’est nécessaire pour obtenir un champ plat.
Quels types d’objets peut-on photographier avec cette lunette ?
Sa focale de 350 mm est idéale pour les nébuleuses étendues, les grands complexes moléculaires, les amas ouverts, les champs stellaires riches et certaines grandes galaxies.
Peut-on utiliser des filtres 2 pouces ?
Oui. Un filetage pour filtres 2 pouces est intégré à l’adaptateur M48 fourni avec la lunette.
Le porte-oculaire supporte-t-il les caméras lourdes ?
Oui. Le porte-oculaire Rack & Pinion de 3 pouces a été conçu pour supporter jusqu’à 6 kg de charge sans flexion notable.
Cette lunette convient-elle pour voyager ?
Oui. Avec seulement 325 mm de longueur et un poids de 3 kg, elle constitue un excellent astrographe de voyage compatible avec de nombreuses montures légères.
Peut-on réaliser des observations visuelles ?
Oui, mais cette lunette est avant tout optimisée pour l’astrophotographie. L’observation visuelle nécessite l’utilisation d’accessoires adaptés au tirage réduit propre à sa conception photographique.
Quelle est la différence entre cette lunette et une lunette triplet classique ?
Une lunette triplet classique nécessite souvent l’ajout d’un correcteur de champ pour l’imagerie. La TS-Optics 70 mm f/5 Quadruplet Flatfield Apo intègre déjà son correcteur, ce qui permet d’obtenir directement un champ parfaitement corrigé sur toute la surface du capteur.
